L7-01 测量技术：热电偶/红外/PIV/流量测量

课程代码 L7-01 · 板块 L 试验与验证 / 测量技术与数据 时长 约 3.5 小时（5 讲） 前置 A1-01~A1-03 传热基础（导热/对流/辐射概念）；L1-01 或 L2-01 任一部件/系统试验课的基本认知 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 L7-01 大纲的完整展开版

---

引言：错的读数不会长成错的样子

试验交付的不是好看的曲线，是这组数能不能被拿去下结论。难就难在测量链上的错误几乎都是系统性的、而且无声的：胶层过厚的表贴热电偶给出的曲线照样连续光滑，发射率填错的热像图伪彩色照样漂亮、热点位置照样清楚，直管段不够的流量计读数照样稳定，超期未检的传感器不会报警——它们不让数据变难看，只让整条数据平移或缩水一截。本课五讲沿台架的能量账要什么铺开，而不是沿「传感器分几类」铺开：接触式测温、红外热像、流场测速、流量测量，再加上同样要进能量账、却最容易整类缺席的电功率/轴功率与湿度——按传感器类型点名，漏掉的那一类不会以「少一行」的形式暴露，它是整类不出现，清单看上去反倒是齐的。

第一根钉子：一个读数准不准，主要由「装法与工况」决定，不由仪表精度等级决定。精度等级承诺的只有这支仪表本身、在证书写明的标定条件下的示值误差；而台架上真正主导误差的是另外几项——胶层与接触热阻、发射率与反射温度、直管段与流场发展、浸没深度与贴点代表性、带宽与真有效值、干度未知，一项都不在精度等级那一行里。选型的第一问因此不是「选几级表」，而是「这个测点的主导误差项是哪一个，我怎么把它压到我要判别的那个差异之下」。

第二根钉子：响应时间不是「快不快」，是「峰值被削低多少」。时间常数 τ 必须与被测过程的最快变化率一起判读，孤立地看没有意义：同一支传感器测稳态工况完全够用，拿去测快充温升或除霜升温就会把峰值削掉一截；而峰值往往正是限值判定的依据，被削掉的那一截不会因为多等一会儿再长回来。所以「响应要快」这句口号要换成一个可算的上界——由被测过程的最快变化率与你允许的峰值低估量，反选 τ 的上限（第 1 讲给出式子，第 5 讲把它落成选型表里的一行）。

⚠ 还要先把「来源分级」这四个字定义死，全课统一按这里读（⚠ 这套分级是本课自己的记法，⛔ 不是某项标准既有的划分）：第一级来源＝标准与检定规程的条款（有标准号与条款可查；本课只写射程与去向，⛔ 不复述条款内容与限值，版次按现行目录核）；第二级来源＝行业手册与行业惯例（经验判据，⛔ 不是标准限值，例如 PIV 位移取查询窗尺寸的约 1/4、St ≲ 0.1、红外测量斑至少约 3×3 像元）；第三级来源＝供应商数据表与标定证书（按所选型号取，⛔ 区间端点不得当承诺值）。此外凡本课自己归纳的框架与顺序，一律就地标「本课归纳」，⛔ 它不冒充上面三级中的任何一级。⇒ 正文与收尾里出现的「第二级来源」「第三级来源」字样，一律按这一段读。

还要先立一条本课最容易被读反的：「把发射率设高一点，读数就会偏高」——正好反了。「发射率高＝辐射强＝读数高」这条直觉说的是物体，而红外相机做的是反解——进镜头的辐射已经定死，它拿你填的发射率去做除法，发射率填大，解出来的温度只会更小。更要留神的是，连「设高必偏低」这句本身也有射程：它只在被测面比反射环境热时成立；测蒸发器翅片、冷板这类比环境冷的面，方向再翻一次。要记住的是判据（被测面比反射环境热还是冷）而不是某一句结论，第 2 讲会把它连同现场标定的先后顺序一起讲透。

第 1 讲　接触式测温：热电偶与 RTD

接触式测温是热管理台架上通道数最多的一类测量——一个整车环境舱试验挂上百个温度通道并不稀奇。也正因为它便宜、好装、看起来"不会出错"，它是全台架最容易被草率对待的一类。这一讲要建立的判断是：一支热电偶或 RTD 的读数准不准，几乎不取决于你买了几级的表，而取决于它的冷端在哪、装成什么样、贴在什么上、以及被测过程变得有多快。下面六节分别对应六个必须逐个过的关口——原理与冷端、分度号、元件类型与自热、热接触方式、接线、动态响应。最后一节（1.6）是全课第二根钉子的机理落点：响应时间不是"快不快"，是"峰值被削低多少"。

1.1 热电偶天生只测两端温差——读任何热电偶数据的第一问是"冷端在哪、由谁定住"

热电偶的物理基础是塞贝克效应：两种不同材质的导体接成一个回路，只要两个接点的温度不同，回路里就出现一份热电动势。注意这句话里的关键词是不同——它天生给出的是两端之间的差，不是任何一端的绝对温度。仪表最终读到的量是

E = f(T_h) − f(T_c)

其中 f 是该分度号的分度函数，T_h 是测量端（热端）温度，T_c 是接线端（冷端）温度。所有分度表都以 T_c = 0 ℃ 为基准——这是一个自带口径的量，看到一张分度表先确认它的冷端基准，否则查出来的温度不知道是相对谁的。

为什么这一条要放在全讲最前面：没有冷端信息，就没有绝对温度。同一支热电偶、同一个热端，把它接在 25 ℃ 的端子排上和接在被功放烘到 60 ℃ 的接线盒里，仪表读数会差一大截，而热端根本没动。所以拿到任何一份热电偶数据，第一问不是"这支偶几级"，而是"冷端在哪一块金属上、那块金属的温度是由谁测的、测它的那支传感器本身又准不准"。这条链子在 1.5 会展开。

工程上还有一个由此推出的实用判据。小温差范围内 E 与 ΔT 近似成正比：V ≈ α_S·ΔT，其中 α_S 是塞贝克系数，单位 μV/℃（⚠ 本讲义里另有一个 α_R 表示 RTD 的电阻温度系数、单位 1/℃，两者是不同的量，见 1.3，不要混用）。α_S 是分度号的固有属性：K 型与 T 型约 41 μV/℃、E 型约 68 μV/℃，而 S/R/B 这类贵金属偶只有约 6~12 μV/℃（取自分度表的近似灵敏度，随温度变化，精确值查现行分度表）。这个数直接决定了同一台采集器下你能分辨多小的温差：把采集通道在所用量程档上的等效输入噪声（单位 μV，按所用采集卡规格并实测本底确定）除以 α_S，就是这个通道理论上能分辨的最小温差。K 型与 S/R/B 型之间那几倍的 α_S 差距，会原样传到"能分辨多小温差"这个结果上。

易错点：把 V ≈ α_S·ΔT 当成一条线性定律往大温差外推。它只是小温差内的近似——α_S 本身随温度变化，工程上一律查分度表或用分度多项式反算。⛔ 本讲义不写任何分度表数值，取值按现行分度表（GB/T 16839 / IEC 60584 系列，版本与适用范围按现行目录确认）查。

1.2 在车用温区里，量程从来不是分度号的筛选项

选分度号时最常见的做法是翻一张"各型号量程对照表"，然后挑一个量程最宽的。这个动作在车用热管理里几乎没有意义。

本课归纳的选型顺序是三步（⚠ 这是本课归纳的工程顺序，不是某标准既有的规定）：①先按测点温区排除明显不适用的 → ②按"你要判别的温差有多小"挑灵敏度与允差等级 → ③按接线与冷端条件收口。

第一步在车用热管理里通常是空过的。本课关注的测点绝大多数落在约 −40~+150 ℃ 这个典型温区里（电驱、制动、排气等局部测点更高，按测点定；⛔ 这两个端点是典型区间的边界，不是可承诺值）。常用分度号的上限都远在这个温区之上——所以"量程够不够"在这里基本不是那个卡住你的问题，拿量程当卖点是选错了筛选项。

真正决定成败的是后两步。第二步问的是：这个测点上你要判别的差异有多小？如果试验目的是判断两个方案之间 0.5 K 的差别，那么灵敏度（α_S，见 1.1）与允差等级就是硬约束；如果只是看一个部件有没有过热，要求就松得多。三种常用型在这个温区里的取舍大致是：T 型在低温段允差表现好，而且它有一支腿是铜、冷端处理起来更省事；E 型的 α_S 在常用型里最高，同一台采集器下能分辨更小的温差；K 型通用性最好、货源最全、成本最低。三者的取舍在这个温区里全落在灵敏度、允差与接线上，不在量程上。⛔ 各分度号的具体量程与允差等级本讲义不给数，按现行分度表（GB/T 16839 / IEC 60584 系列，版本与适用范围按现行目录确认）查。

第三步是最容易被忽略的收口：一根几十米长的补偿导线走不走得通、这个分度号的补偿导线好不好买、接线盒能不能做成等温块——这些接线侧的条件常常直接推翻前两步的最优解。

易错点有两个，都很常见：一是照抄别人台架的分度号，别人的测点温区、要判别的差异与走线条件跟你未必是一回事；二是以为"量程宽＝更保险"，全台清一色上 K 型，结果在低温段既没有 E 型的灵敏度、也没有 T 型的允差表现，等到要在 −20 ℃ 附近分辨零点几 K 的差异时才发现分辨不出来——而那时候试验已经做完了。

1.3 RTD 与热敏电阻：线性度、自热、响应速度三者不可兼得，而自热的方向是确定的

除热电偶外，台架上另外两类常用的接触式测温元件是 RTD 与热敏电阻，它们的机理与热电偶完全不同：不是产生电动势，而是电阻随温度变。

RTD（铂电阻是主流）的电阻随温度近似线性上升，工程上用 Callendar-Van Dusen 型关系描述：R(T) = R₀(1 + A·T + B·T²)（A、B 是分度关系系数，A 的单位 1/℃；⚠ 这个 A 与 1.6 里表示换热面积的 A 同形不同量，⛔ 不得互代，全课的撞名对照见收尾「先钉住会撞名的符号」）；小温差范围内常直接线性近似成 R(T) ≈ R₀(1 + α_R·T)，α_R 是电阻温度系数，单位 1/℃（⚠ 与 1.1 的塞贝克系数 α_S 是两个不同的量，单位也不同，⛔ 不要写成同一个 α）。常用的 Pt100 与 Pt1000 标称 R₀ 分别为 100 Ω 与 1000 Ω，常用的 α_R ≈ 0.003850 /℃（分度关系按现行分度标准，IEC 60751 一类，版本按现行目录核）。热敏电阻是半导体元件，灵敏度比 RTD 高很多，代价是强非线性，必须用分度表或专用关系式反算。

两者共有一个热电偶没有的问题：它们必须通激励电流才能被读出来，而电流通过元件就有 I²R 的焦耳热，元件因此自升温——示值偏高。这个方向是确定的，不存在"有时高有时低"。

真正会坑人的是自热的第二层性质：自热温升取决于元件把这份热排给介质的能力。介质换热能力强（流动的液体），这份热马上被带走，自热被压得很小；介质换热能力弱（静止空气），同样的激励电流会造成大得多的温升。⇒ 一支在液槽里标定合格的探头，装到空气侧会系统性偏高，而它的校准证书上一个字也看不出这件事。⛔ 自热温升的具体量级取决于激励电流、元件结构与它所处的散热条件，属器件与平台相关量，本讲义不给数；也不给任何"空气里比液体里大多少倍"这类倍数说法——一个自己都不肯给值的量，不能拿来做倍数比较。

易错点：把自热当成随机误差，指望多次平均把它消掉。它是系统误差，平均不掉。现场唯一可靠的检出判据是改变激励电流看读数变不变：把激励电流降下来（或换一档），读数若明显下移，差出来的那一截就是自热；读数不动，说明在当前条件下自热可以忽略。这一步花不了几分钟，却是台架上极少有人做的一步。

由此也就看清了"三者不可兼得"这句话的机理：想让响应更快，就要更小的热容，也就是更细更小的敏感元件——而元件小了，散热面积同样小，同样的激励电流下自热更难压；想压自热就降激励电流，信号随之变小、信噪比变差；而想要好线性度就选 RTD，它的灵敏度又不如热敏电阻。三条约束互相拉扯，选型是在里面挑一个能接受的点，不是三项全优。

⚠ 边界：车载 NTC 在低温小流量工况下自热被放大、进而把过热度算虚高、把电子膨胀阀驱向开大的那条后果链，在 G12-01 温度/压力/流量/湿度传感器选型与布置 3.3 已经讲透，本讲义只讲机理与试验侧的检出判据，不重复那条链。

1.4 表贴热电偶是最常用、也最容易被高估的一种——它有三项必须一起评估的误差

热接触方式有三种：插入式（探头浸入流体，测的是真实的流体温度）、夹持式（管外抱箍）、表面粘贴（把测温珠贴在被测表面上）。选哪一种，第一问不是精度，而是能不能拆、能不能开孔——这是一条硬约束。被测对象不可拆装、不可开孔时（竞品车、售后在役车是最典型的两类），表贴热电偶往往是唯一可行的手段。这类场景的整体测试方案见 L4-04 整车道路试验通则：策划、车载数采与结果有效性判定，本讲义只管单只传感器怎么装才不失真。

表贴之所以最容易被高估，是因为它看起来直接贴在了要测的那个面上。实际上珠子读到的温度与被测壁温之间隔着三道账，必须一起评估：

1. 胶层与接触热阻——珠子不是长在壁上，中间有一层胶（或导热垫、或压紧不足留下的气隙）。壁面有热流经过这层界面，就有温降，珠子读到的比壁面低（热壁场景）。
2. 珠子对辐射与掠过气流的敞露——珠子的另一面暴露在环境里，被掠过的气流对流带走热量、与周围的辐射源换热，被持续拉向环境温度。
3. 贴点代表性——你贴的那个点，未必是你真正关心的那个面。贴在管子外壁读到的不是管内流体温度；贴在电芯壳体上读到的不是卷芯温度；贴在翅片根部读到的不是翅片中段。

本课最硬的一条交付判据是：这三项的合计影响，必须小于你所要判别的那个差异的合并不确定度，结论才能给定量；做不到，这次测量只能给定性结论。换句话说，"方案 A 比方案 B 低 0.4 K"这句话能不能说，取决于表贴三项误差合起来有没有小到让 0.4 K 站得住。

⛔ 三项误差的具体量级取决于胶种与厚度、压紧程度、气流速度与辐射环境，全部是平台相关量，本讲义不给数，须在实际安装状态下评估。工程上压住它们的做法是：用导热性能已知的薄胶层（薄比导热系数高更重要）、在珠子外面加盖隔热垫挡住气流与辐射、引出线沿等温面走一段再离开（避免引线本身把热导走）、以及同点双贴复现（两支独立贴在同一点，读数差本身就是这三项误差的一个可观测量）。

这一节最重要的易错点不是量级，是方向：偏差方向会随工况翻转。热壁在冷环境里（例如机舱高温管路暴露在环境风中），三项误差都把珠子往下拉，读数偏低；冷壁在热环境里（例如蒸发器翅片、电池冷板表面处在温热的舱内空气中），同样三项误差把珠子往上拉，读数偏高。⇒ 记住的必须是判据（壁面比环境热还是冷），不是某一句结论（"表贴总是读低"）。换个工况还照着上一次的结论去修，就会把结论修反。第 2 讲的反钉子是同一个形态在红外测温上的再现，届时会用同样的方式点破。

这一节也是钉子①在本讲的落点：上面这三项，没有一项写在仪表精度等级那一行里。你把一支 A 级探头贴上去，它承诺的仍然只是"这支探头本身、在证书写明的标定条件下"的示值误差；胶层多厚、有没有加隔热盖、贴在哪一点，精度等级一个字都管不着。

1.5 用普通铜线延长，或把补偿导线接反，等于在接线盒里凭空造出一支新热电偶

1.1 说了冷端必须被定住，这一节说怎么定住，以及定不住时会发生什么。

冷端补偿的做法是：把所有热电偶的冷端集中到一块等温块（温度均匀的端子排）上，在这块金属上单独测一支温度，把这个温度对应的电动势按分度关系加回去。等温是关键——只要同一块上的各个端子温度一致，每一支偶的冷端就都是同一个已知温度。

补偿导线是在有限温区内热电特性近似于该分度号的专用线，用来把冷端从测点附近"搬"到接线盒里；延长导线则干脆与偶丝同材质。两者都不是普通铜线。

为什么普通铜线不行：任何异种金属接点只要处在温度梯度里，就会产生附加电动势——这正是塞贝克效应本身。用铜线去接热电偶合金，那个接点就是一支货真价实的寄生热电偶，它产生的电动势与你的信号串在一条回路里，而它两端的温度由接线盒的冷热决定。结果是误差随接线盒温度漂：早上和下午不一样，开了机舱盖和关着不一样，而数据看不出任何异常。

极性接反更凶。它造成的不是"小一点"，而是符号错：本该加回去的那一份变成了减，量值上近似加倍。这一类错误的可怕之处在于，它出来的数据依然连续、光滑、量级合理——曲线该升的时候升、该降的时候降，只是整条偏了。

⛔ 具体误差量级由等温块温度与接线盒实际温度的偏离决定，属平台相关量，本讲义不给数。工程上把它压住靠三件事：做成真正的等温块（不要在同一排端子的一头放功放、另一头吹冷风）、冷端测温探头就装在这块金属上（不是装在机柜里量空气温度）、全程同分度号补偿线且极性核到位。

易错点很具体：现场排故时大家都会用万用表量偶丝电阻判通断，却几乎没有人回头检查补偿线的材质与极性——因为通断是能看出来的，材质与极性是看不出来的。一个可行的核对动作是：把冷端整体加热或冷却一小段（比如用手握住等温块），看读数是否基本不动；如果读数跟着冷端一起走，说明冷端补偿这条链上有一处没接对。回看图2 右侧那两个小图，就是这两种错法各自错在回路的哪一段。

这一节同样是钉子①的落点：接线错误是装法引入的误差，它长在接线盒里，与你选了几级的表毫无关系。

1.6 时间常数 τ 不是"快不快"，是"峰值被削低多少"

前面五节讲的都是稳态下的准不准。这一节讲的是瞬态——而瞬态是热管理试验里最要命的那一块，因为限值判定看的常常正是峰值。

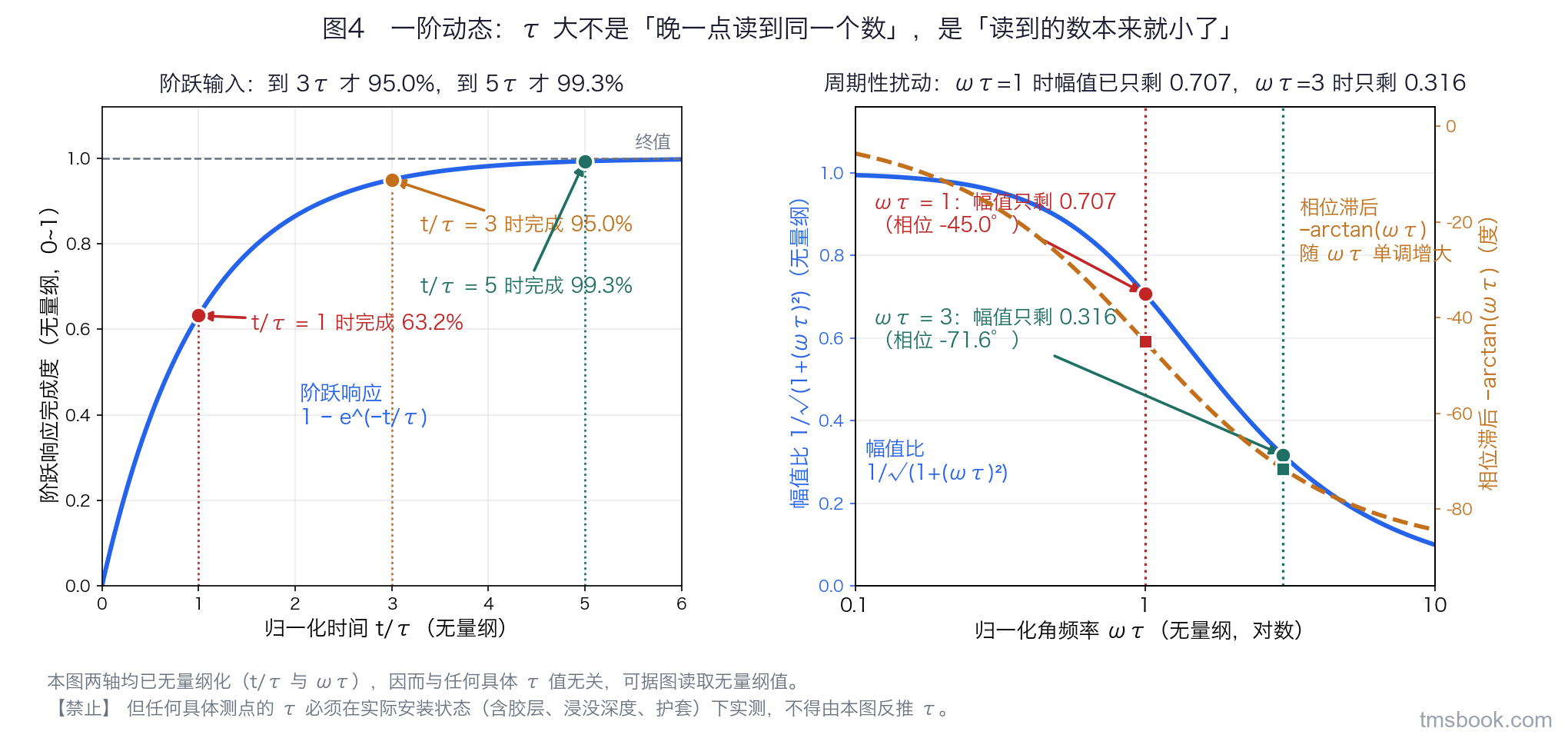

任何接触式测温元件都有热惯性。把它简化成单一时间常数的一阶系统，τ = m·c/(h·A)（m 为敏感元件质量、c 为比热、h 为它与介质之间的对流换热系数、A 为换热面积），三种典型输入各给出一个可算的结论：

• 阶跃输入：T(t) = T∞ − (T∞ − T₀)·e^(−t/τ)。走到 1τ 才完成 63.2%，3τ 完成 95.0%，5τ 完成 99.3%。
• 周期性扰动：输出幅值只剩输入的 1/√(1+(ωτ)²)，相位滞后 −arctan(ωτ)。ωτ = 1 时幅值已只剩 0.707、滞后 −45.0°；ωτ = 3 时只剩 0.316、滞后 −71.6°。
• 近似恒速率过程（快充温升、除霜升温这类）：稳态滞后 ΔT ≈ τ·(dT/dt)。

第二、三条才是这一节的题眼。τ 大，不是"晚一点读到同一个数"，而是"读到的数本来就小了"。阶跃响应最容易让人只记住"会滞后"，可实际的瞬态过程既不是阶跃、也不会等你——峰值一旦过去就再也读不到，被削低的那一截不会因为多等一会儿就长回来。而限值判定用的往往正是峰值。

一个可手算的教学算例：设一支贴壁式热电偶的安装后等效 τ = 30 s，被测过程以 dT/dt = 0.2 K/s 近似匀速升温，则稳态滞后 ΔT ≈ 30 s × 0.2 K/s = 6.0 K——读数比真值低 6 K，而报告上写的是"峰值未超限"。⚠ 这两个输入（30 s 与 0.2 K/s）是为把式子算通而设的教学假设值，不对应任何平台、任何产品，⛔ 禁止照抄取用；6.0 K 是这两个假设值的精确乘积，不是任何实测结论。

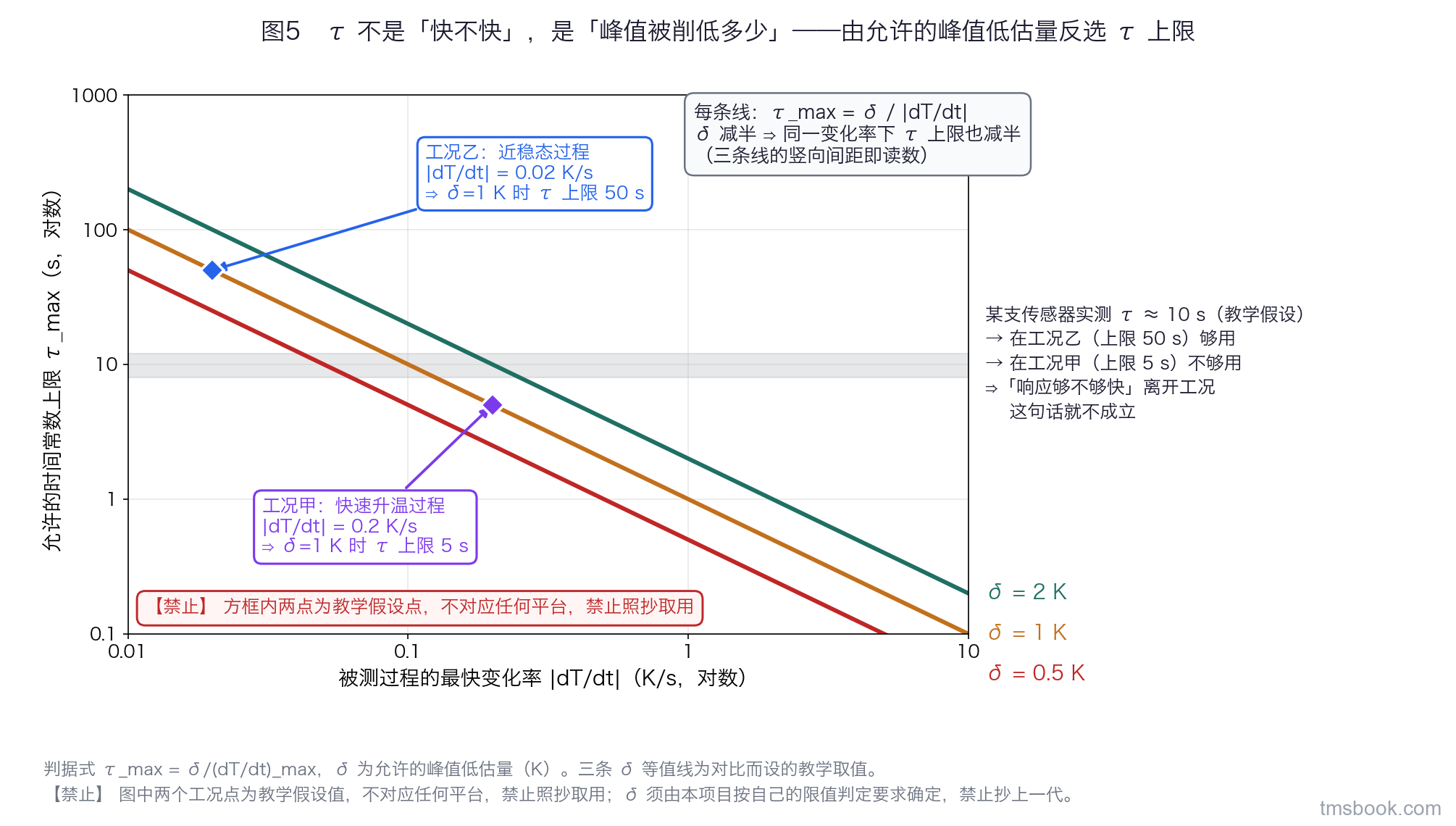

⇒ 由此得到本节要交付的反选判据：τ_max ≤ δ/(dT/dt)_max，其中 δ 是允许的峰值低估量（单位 K，由本项目按自己的限值判定要求确定），(dT/dt)_max 是被测过程的最快变化率（单位 K/s，由试验工况给出）。先定"这个测点最快变化多快"和"峰值可以被低估多少"，再反推 τ 的上限，而不是笼统写一句"响应要快"。把这条落成传感器选型表里的一行，见第 5 讲 5.1。

τ 必须在实际安装状态下实测，⛔ 不许直接抄数据表。回到 τ = m·c/(h·A)：h 不是传感器的属性，是"传感器 + 介质 + 流速"这一整套的属性。数据表上那个 τ 通常是在厂家指定的介质与流速下测得的，换个介质、换个流速，h 变了，τ 就变了。更何况实际安装还会往上叠加：胶层、套管里的空气间隙、外面包的隔热棉——安装后的等效 τ 只会比数据表更大，不会更小。粗量级上，浸入式测点常在数秒量级、贴壁式常在数十秒量级（典型量级；选型侧按安装方式判 τ 量级的口径见 G12-01 温度/压力/流量/湿度传感器选型与布置 2.3），但⛔ 任何具体测点的 τ 都是平台相关量，本讲义不给数，须实测。G12-01 温度/压力/流量/湿度传感器选型与布置 2.3 交付的是"按安装方式判 τ 落在哪个量级"这件事；本节要求的是另一件事：在你这个测点的真实安装状态下，用阶跃法（骤冷或骤热，例如把探头连同它的安装件一起从一个恒温环境快速移入另一个）实测一次 τ，并把这个实测值连同测它的条件一起写进选型表。拿数据表的 τ 去做上面那个反选，结论必然偏乐观。

一阶动态补偿只用于离线后处理，⛔ 它不能替代"换一个更快的测点"。把一阶模型反过来用，可以由实测曲线的斜率把被削掉的那一截补回去：T_true ≈ T_meas + τ·(dT_meas/dt)。代价是明确的：微分放大高频噪声，而且放大倍数与 τ 成正比——τ 越大，补偿项 τ·(dT_meas/dt) 里的噪声成分被放得越狠。所以顺序必须是：先定截止频率（这个截止频率须高于被测瞬态过程的等效带宽，否则滤波本身就先把峰值滤没了，与 L7-02 数据采集、台架搭建与自动化测试 讲的滤波边界是同一个口径）→ 滤波 → 核算补偿后的信噪比 → 再补偿；并且报告里必须同时给出补偿前后两条曲线，让读的人看得见补了多少。

⚠ 射程必须说清，否则容易与选型侧的说法读成互相打架：本节讲的是离线后处理——数据已经采完，用已知的 τ 把确定性的一阶滞后反算回去。G12-01 温度/压力/流量/湿度传感器选型与布置 2.3 讲的是在线闭环——"控制器补得掉相位，补不掉信息，被削平的峰值不会因为加了个超前环节就长回来"。两句话并不矛盾，而且共用同一条边界：补偿只能还原"还留在测量曲线里、只是被一阶滞后压扁了"的那部分信息；如果 τ 大到把过程本身埋进噪声里，信息根本没被采到，离线补偿同样无能为力。⇒ 补偿是补救手段，不是把 τ 的要求放宽的理由。

本讲小结：接触式测温的准不准，主要由装法与工况决定，不由精度等级决定。热电偶只测两端之差，冷端在哪、由谁定住是第一问（1.1）；车用温区里量程不是筛选项，灵敏度、允差与接线条件才是（1.2）；RTD 与热敏电阻必须通电流才能读，自热方向确定（偏高）且随介质换热能力变，现场判据是改变激励电流看读数变不变（1.3）；表贴热电偶有三项必须一起评估的误差，且偏差方向随"壁面比环境热还是冷"翻转，三项合计小于所要判别差异的合并不确定度，结论才能给定量（1.4）；普通铜线延长与补偿导线接反会在接线盒里造出一支寄生热电偶，数据看着完全正常却整条偏了（1.5）；τ 不是"快不快"而是"峰值被削低多少"，按 τ_max ≤ δ/(dT/dt)_max 反选，且 τ 必须在实际安装状态下实测（1.6）。
