L6-01 空调系统 NVH 试验与声品质评价
课程代码 L6-01 · 板块 L 试验与验证 / NVH 与舒适性试验 时长 约 4.0 小时（9 讲） 前置 C2-11 空调箱 NVH（了解噪声源分类与设计侧根因，建议先修）；L1-02 压缩机/泵/阀/风扇性能试验（部件级测试基础）；体系外前置（需自备）：信号处理/频谱分析基础 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 L6-01 大纲的完整展开版
按任务导航
| 你手上的事 | 直接看 | 还要配 |
|---|---|---|
| 审一份别人写的空调 NVH 试验方案 | 第 2 讲：本底逐带核校、试验前后各校一次、工况七项与测点口径 | 第 1 讲：八类环境按三问选，半消声室的低频截止 f_c |
| 定一条能写进验收表的判据 | 第 8 讲：一条判据要齐的六项、阈值是一条带不是一条线 | 第 5 讲：先按投诉词选参量，选错后面全空 |
| 组织一次 Jury Test 并把方案写死 | 第 6 讲：五侧十七项逐项定死，刺激侧最容易整侧跳过 | 第 7 讲：样本量按「这些人能分辨多大的差」反算 |
| 判两版方案到底有没有差别 | 第 7 讲：逐人差值 d_i 的配对判法、效应量 d_z 与置信区间 | 第 5 讲：3 dB 在响度上只约值 19% 的下降 |
| 接到一句抱怨，定这声该归谁整改 | 第 9 讲：机理×路径二维坐标、关停法的时序判读、冷媒流动声识别 | 第 3、4 讲：阶次跟踪的失效边界、TPA 的路径拆解 |
⛔ 本课不覆盖：噪声源的设计侧对策（叶轮与风道 → C2-11 空调箱 NVH：风噪/风门异响/鼓风机噪声/再生噪声；压缩机隔振 → G1-04 压缩机噪声、振动与隔振设计；管路与支架 → G11-04 管路 NVH：传递路径与减振设计；阀件动作声的控制侧 → G4-01 电子膨胀阀（EXV）结构、控制与选型 G4-05 单向阀、截止阀与电磁阀应用）；结构侧的模态、动刚度与传递率实测 → L6-04 结构动态特性试验：模态、动刚度与传递率实测（那门课管结构动态特性实测）；整车级噪声目标分派、静态工况验证矩阵与多源归属仲裁 → L6-05 整车级热管理 NVH：噪声目标分派、静态工况验证矩阵与多源归属仲裁；冷媒流动声的三因子扫描与签名判读 → L6-03 制冷剂回路流动与相变噪声的试验诊断；热舒适的主观评价与假人测量 → L6-02 热舒适主观评价与假人测量试验；不确定度评估的通用方法 → L7-03 试验数据分析与不确定度评估；以及任何一个具体的噪声目标值、参量阈值与本底限值——它们由本项目自己的主客观关联结果与所引标准的现行版本给出，⛔ 本课一个数都不给。
引言：报告上那行「空调噪声：合格」，合格的是这套空调，还是这条测量链？
试验室交出去的从来不是一段录音，是一个会被拿去关门的结论。而这个结论在空调 NVH 这条线上翻车，有三种非常固定的形态，三种都不是靠买一台更贵的仪器能挡住的。第一种在评审会上：报告写着「鼓风机 3 挡，驾驶员耳旁 60 dB(A)，达标」，有人追问「哪个模式门位置、内外循环在哪、压缩机开没开、这 60 是等效连续级还是 Fast 最大值」——答不上来。于是这一行数既复现不了，也没法和上一代平台、和供应商的报告比，它只是一个看起来很确定的数字。第二种在整改之后：一版降噪方案把宽带底噪压下去，总量确实降了，评审会上是一个漂亮的成果，而市场端的哨音投诉不降反升——「指标改善」与「抱怨增加」同时发生，两边都拿着真实的数据，谁也说服不了谁。第三种在两版方案二选一的时候：同一批评价员给 A、B 两版打了分，A 版平均分高 0.6，有人画出两版各自的置信区间，发现它们重叠，于是判「没有显著差异，两版随便选」——而这批数据换一种正确的算法，结论恰好相反。这三件事，本课分别在第 2、第 5、第 7 讲正面拆开。
★ 第一根钉子（主钉子）——一次空调系统 NVH 试验交付的从来不是「多少 dB(A)」，也不是「合格／不合格」这个布尔值，而是一条逐环可判真假的证据链：抱怨词 → 参量 → 工况与测点 → 这条检测链看得见吗 → 阈值从哪来 → 用什么统计判的。六环里任何一环答不出，这个结论就只在有证据的那一段内成立，⛔ 不得当作「这套空调的噪声已经被验证过」往上一层（整车级、供应商验收、DVP&R 关门）传递。 六环各自要答的是：① 抱怨词——这次要回答的是哪一句人话（刺耳／啸叫哨音／嗡／抖／整体吵／开了空调听不清导航），⛔ 不先落到抱怨词上，第②环就没有任何选择依据，只能凭手里有什么软件选什么参量；② 参量——由①按投诉词→参量对照表选，参量选错，后面的阈值、统计与整改方向全部是空的；③ 工况与测点——同一句「3 挡 60 dB(A)」，模式门位置一变风阻就变、鼓风机实际转速就变、出风口指向就变，读数不可比；④ 这条检测链看得见吗——分频段的本底（⛔ 不是只看总量本底）、校准与溯源、采样率与窗函数与积分时长、tacho 与声学信号的同步，这一环不成立时，读数的任何变化只是这条链灵敏度的变化，⛔ 不得解读成产品变好或变坏；⑤ 阈值从哪来——是本项目用自己的主客观数据回归反推出来的，还是抄上一代平台、抄供应商、抄某份内部规范；⑥ 统计——两版方案的差异用什么判的、评价员是不是同一批（配对还是独立）、除了显著性有没有给效应量与置信区间。⇒ 判据形态很硬：拿到任何一份写着「A 方案比 B 方案好」「本车空调噪声合格」「声品质达标」的结论，先逐环问这六句；答不出任何一句，这份结论只在有证据的那一段内成立。⚠ 六环不得互推：仪器再贵也补不了参量选错，评价员再多也补不了本底不够低，统计做得再严也补不了工况没有定义；⛔ 也不许拿其中一环做得好去解释另一环没做。
★ 第二根钉子（副钉子）——客观量与主观量是两条各自独立的证据链，验收判据只能建立在两者的「关联」上；⛔ 任何一条单独都不能当判据，两条之间也⛔ 不得互相反算。 客观侧单独用不成立：它可复现、可追溯、可进产线，但它不知道人听着难不难受——总量降了不等于更好听。主观侧单独用同样不成立：它直接回答「好不好听」，但不可复现、写不进验收表、无法在产线上逐件判、也无法在设计阶段用仿真预测。⇒ 判据的唯一合法形态是：某个参量，在某个工况、某个测点、某套计权与统计口径下，超过某条线时，主观评价系统性地落进「明显不满意」那一档。这条线由本项目自己的主客观数据回归得到，它带着回归的不确定度 ⇒ 它是一条带，不是一条线（本课全部相关图一律画成带）。⛔ 两条链不得反向使用：不得由「这一版主观评价还不错」反推「参量阈值可以放宽」，也不得由「参量全部达标」直接宣布「主观可接受」而不做一次主观验证——关联是统计关系不是充分条件，它只在建立它的那批样本的射程内成立，换一类声源（例如从鼓风机宽带噪声换到阀件冲击声）就要重新建立。
★★ 还要在开篇就把本课最容易被读反的一句正面点破：「总声压级降下来了 ⇒ 声品质变好了。」——反了。 在存在窄带纯音（哨音／啸叫／电磁啸叫）的空调系统上，把宽带底噪压下去这个动作，会同时把 dB(A) 总量降下去、把音调突出度 PR／TNR 抬上来，两个量方向相反；而人耳听到的是后者，于是「指标改善」与「抱怨增加」同时发生。这不是经验之谈，是两次可以自己复算的代数。 其一，分频带声级按能量叠加：取主导带 60 dB(Z)（教学假设值，不对应任何车型任何工况，⛔ 禁止照抄取用），比它低 10 dB 的成分只把总量抬高 0.41 dB，低 20 dB 只抬高 0.04 dB ⇒ 一条听起来极其刺耳的窄带哨音，在总量上可能只值零点几个 dB；把它整条消掉，总量几乎不动。 其二，把 TNR 的定义式代进去：分子是纯音能量、分母是它所在临界带内的背景能量，背景压低 3 dB（教学假设降幅）而纯音不动 ⇒ TNR 恰好升高 10·log₁₀2 ＝ 3.01 dB，而同一动作让宽带主导的总量降约 3 dB。⇒ 由此得到本课的一条硬口径：宽带底噪的降低必须与音调突出度成对报告，单独报总量下降不构成声品质改善的证据。 ⚠ 这条读反有两个方向，两个都要防：一是把它读成「不该降底噪」——⛔ 方向反了，降底噪本身通常是对的，错的是只用总量衡量它、且不同时看音调量；二是把浮出来的哨音当成整改引入的新问题——它多半一直在，只是被盖着，而确实也存在真正新增的情形（加的格栅、消声腔、导流片自己在气流里发声）⇒ 两者的判别方法很具体：查整改前的高分辨率谱里那条线在不在，在＝老纯音浮出来，不在＝新长出来的，本课在第 5 讲与第 9 讲各落一次，⛔ 不许含糊成「可能是掩蔽也可能是新增」。
本课凡是要「列一张表」的地方——测试环境有哪几类、同一段声音能往哪几个域展开、心理声学参量有哪几维、一次 Jury Test 要定死哪些量、异响按什么归属——一律先把全集画出来、再逐项核射程，⛔ 不顺着自己最熟的那条线索往下数。五个全集全部是本课为教学归纳的，⛔ 不是任何标准既有的划分。这样做的理由很实在：沿单一线索枚举时漏掉的从来不是「少了一条」，而是整类不出现，而表面上那张表还是齐的。四个已经踩实的例子。其一，按房间的名字数测试环境（半消声室／全消声室／整车环境舱），会漏掉听音室／回放实验室这一整类——Jury Test 根本不在测试舱里做，它在一个受控的回放环境里做，漏掉它，评价就会被安排在会议室或直接在车上，整场评价的可复现性归零；本课按「声场边界条件 × 被测对象层级 × 这个环境自己带进来什么干扰」三问重数，得到八类。其二，按软件里有哪几个按钮数客观量，会漏掉调制域——而它正是粗糙度与波动强度这两个参量的物理根，不建这个域，这两个参量就只是软件吐出来的两个黑盒数字；本课按「拿什么当自变量把这段声音展开」重数，得到八个域，且每个域只看得见它那一维上的结构。其三，按行业里最常提的那几个数心理声学参量，会漏掉冲击／起音维与言语干扰维——阀件的咔嗒动作声、热泵换向冲击、停机后的压力平衡回流全都落在前者上，用任何一个稳态参量去积分都会被时间平均抹平；而「开了空调听不清导航」这句极常见的抱怨落在后者上，它既不是「吵」也不是「刺耳」，用响度或尖锐度都表达不了；本课按「它把哪一维听感量化了」重数，得到七维。其四，按零件名数异响归属——那张五分类表是分工表，⛔ 不是判读用的分类；判读要的是两个维：声怎么产生的（机理，本课分气动／机械／流体／电磁／再生噪声五类），和声怎么到耳朵的（路径，本课分空气声／结构声／两者混合／座舱声学模态与再辐射四类）。⚠ 只说「是鼓风机的问题」而不说走哪条路径，整改方向可能完全做反：同一个鼓风机噪声，空气声路径要改风道与出风口，结构声路径要改隔振与支架，两者互不替代。
本课九讲要建立的是三个判断力，⛔ 不是一套公式。第一，拿到任何一个读数，先判这条检测链在这一段频率上看不看得见它——本底是逐带比的不是比一个总量数（低 3 dB 时读数被抬高 1.76 dB，纯数学）、校准要前后各做一次而判据是前后漂移量、窗函数选错会让纯音幅值最多偏低约 3.92 dB（矩形窗）而 PR／TNR 这类判据恰好就写在幅值上、半消声室在低于 f_c ≈ c/(4·L_wedge) 的那一段自由场假设根本不成立（0.5 m 尖劈约 172 Hz，鼓风机的低频嗡声很可能正落在这一段）。⇒ 这一层不成立时，任何整改结论都不成立，而报告长得完全正常。第二，拿到任何一句抱怨，先把它翻译成「域」与「参量」再动手测——「有个声一直跟着转速走」进阶次域，「开机头几秒有个咕噜声」进时频域，「一抖一抖的」进调制域，「不知道从哪儿来」进空间域；抱怨词是用户给的唯一原始输入，它是自然语言而携带的信息是精确的。⛔ 跳过这一步直接测，等于让手上有什么工具决定要回答什么问题。第三，拿到任何一个「有差异」的结论，先问它是怎么判出来的——同一批评价员评两版方案是被试内配对设计，必须统计逐人差值 d_i，判据是 d̄ ± t_{n−1,α/2}·s_d/√n 这个区间含不含 0；⛔ 不看两个方案各自的置信区间重不重叠（那个方法既偏保守，又常给出与配对检验相反的结论）。而显著也不等于重要：n 足够大时零点几分的差也会显著，报告必须同时给出效应量 d_z 与置信区间，⛔ 不许只报一个 p 值。
九讲沿着主钉子那六环的顺序铺。第 1 讲先划射程：NVH 验证的三级结构（部件级／系统级／整车级）是三个不同的问题不是三种精度，每上一级新增的是传递路径与背景噪声，⛔ 不能互相外推；随后把八类测试环境按三问选完，并交代本课与结构侧那门课的一条明写交接面——相干函数、阶次跟踪与 tacho 同步由本课统一教授。第 2 讲建第④环的地基：本底逐频带核校、扣本底修正在本底逼近被测时的不确定度放大（差 10 dB 处只摆动 ＋0.10／−0.13 dB，差 3 dB 处摆到 ＋0.82／−1.31 dB，约十倍）、出风口气流打在传声器膜片上产生的伪信号（它在低频抬起一片，与「低频嗡声变大」在谱上长得一样，是空调 NVH 特有的大坑）、校准与溯源、以及工况七项与测点这两半。第 3 讲进客观量：八个展开域怎么选、能量叠加的算术、dB(A) 计权的取舍与它的真实局限、阶次跟踪与 tacho 同步、频率分辨率 Δf ＝ 1/T_acq 这个数学恒等如何直接推出「必须做等角度重采样」，以及阶次跟踪那条诚实的失效边界。第 4 讲做 TPA 与相干：路径与机理是两个维、相干函数只判「这一段测得准不准」⛔ 不判「这条路径贡献大不大」、以及 TPA 唯一的内建自校验——各路径贡献量的合成必须与实测总量对得上，差额要单列成一栏「未解释部分」，⛔ 不许当成测量误差写掉。第 5 讲是心理声学参量：五个第一梯队参量各量化一维听感、粗糙度与波动强度靠 f_mod 分家而不得合成一个指标、投诉词→参量对照表、PR 与 TNR 的分母不是一回事因而不可互换阈值、掩蔽解除的那次代数、以及响度的 phon–sone 换算（3 dB 的能量减半在响度上只约值 19% 的下降，2^(−0.3) ＝ 0.812，可复算，适用条件 L_N ≥ 40 phon）。第 6 讲设计 Jury Test：五侧十七项逐项定死，其中刺激侧发生在评价开始之前因而最容易整侧跳过，而回放电平等化错了后面任何统计都补救不了。第 7 讲处理 Jury 数据：SE ＝ s/√n 答的是均值准不准⛔ 不是人与人差多少、配对判法、样本量的正确问法是「这么多人能分辨多大的差」而不是「多少人够」、以及显著与重要的分家。第 8 讲把两条链接起来：拟合集建关系、验证集检验它，阈值是一条带，能写进验收表的判据必须六项齐全，DVP&R 的价值在闭环去向⛔ 不在记录本身。第 9 讲收到现场：异响归属的产物是一个二维坐标、关停法的三种残留形态、冷媒流动声的三步识别，并用一个鼓风机哨音的完整决策链把两根钉子合到一处。
两条体例先交代清楚，之后正文不再重复。其一，符号在本课是硬约束，因为这门课天然要在同一页上摆好几套记法：小写 p 是声压（幅值量，转 dB 用 20·log₁₀）而大写 P 是频带能量（转 dB 用 10·log₁₀），同一个物理情形下 p 变 2 倍对应 P 变 4 倍，混用会让 dB 差值差一倍；N 是响度（sone）、L_N 是响度级（phon）、n 是评价员样本量、N_FFT 是 FFT 谱线数，四个都在本课出现且量纲完全不同；S 是尖锐度而 s 是样本标准差、R 是粗糙度而 r 是相关系数、F 是波动强度而 f 是频率、α_stat 是显著性水平而 α_abs 是吸声系数、t 是时间而 t_{ν,α/2} 是分布临界值；转速一律写 n_rot，⛔ 正文不出现裸写的 n 当转速。其二，口径与标准的写法：全课一切声压级以 p₀ ＝ 20 μPa 为基准，每一个声级都必须带频率计权后缀（dB(A)／dB(C)／dB(Z)），⛔ 裸写「dB」不算合格表述；凡写 A 计权声级必须同时写清时间口径（L_Aeq,T 并给出 T，或 L_AF,max／L_AS,max 并写明用的是 F 还是 S）；凡写响度必须写明是稳态还是时变（时变须带百分位与时窗，N_5 与稳态 N 是两个数，⛔ 不许混比）；凡引用参量数值必须同时写明算法版本与软件版本。本课引用的标准（GB/T 18697、ISO 3744、ISO 532-1、ECMA-74、DIN 45692、DIN 45681、ISO 1996-2 以及各 OEM 内部 NVH 与声品质规范）一律只写标准号与它管什么，⛔ 不写条款内容、不写限值、不写判定阈值；版次与实施日期一律以现行目录为准、引用前须核，⛔ 不单值化。⚠ 还有一件必须说在前面的事实：声品质领域没有统一的强制性国标，各 OEM 口径不同 ⇒ 本课教的是判据的形态，⛔ 不是某一家的数；本课也不给任何一个噪声目标值、参量阈值、本底限值与评价员合格线，凡图上出现阈值一律画成可沿轴自由平移的带，⛔ 不画固定刻度的竖线。本课全部教学算例的假设输入（叠加与本底那一组、Jury 统计那一组、以及 α_stat ＝ 0.05 与 1~10 分量表）都会在出现处标明是教学假设值，不对应任何平台，⛔ 禁止照抄取用；它们唯一的作用是让你把结论自己算一遍。
第 1 讲 这门课答什么、在哪间房子里答，以及为什么「更好的房间」不是一个选项
一次空调 NVH 试验开始之前，有三件事已经被定死了：这次要回答的问题归不归本课、这个问题该站在哪一级上回答、以及这一级的问题在哪一类环境里才有可能被回答。三件事全部发生在第一个传声器架起来之前，而它们一旦定错，后面八讲的全部方法——阶次跟踪、传递路径分析、心理声学参量、Jury Test、主客观关联——一个都救不回来：它们只会把一个问错了的问题算得非常精确，然后交出一份看起来完全合格的报告。
⇒ 这一讲交付四件可以立刻拿去用的东西：① 一张「这件事归不归本课」的十二行分界表；② 一条三级验证结构的不外推纪律，以及由它推出的结论写法；③ 一张选测试环境的三问清单，配八类环境各自「自己带进来什么干扰」；④ 一个能在纸上算完的房间可信下限 f_c ≈ c/(4·L_wedge)，以及它反过来用的方式。
1.1 四刀切定射程：十二条分界，⛔ 一条都不按零件名切
本课的对象用一句话说清：一套已经装车、或装在系统台架上的空调系统，在受控声学环境里被测出一组客观量、被一组人听过打分，然后从这两侧数据里读出一条能写进验收表的判据——这件事本身。
射程的边界由四刀切出来，⛔ 四刀都不按零件名切：
- 试验还是设计——本课测、判、归属；改是别人的活。
- 系统级还是部件级／整车级——本课站在系统这一级。
- 声学侧还是结构侧——本课教声学侧的客观量与声品质。
- 定位问题类别还是做整改——本课的产物是一个归属坐标，不是一版对策。
四刀落下来，正好是十二条分界。右列那些课，本课只写它管什么：
| # | 这件事 | 按哪一刀切 | 去向 |
|---|---|---|---|
| 1 | 整车级噪声目标分派、静态工况验证矩阵、多源归属仲裁 | 系统级 vs 整车级 | L6-05 整车级热管理 NVH：噪声目标分派、静态工况验证矩阵与多源归属仲裁 |
| 2 | 模态、动刚度、传递率实测 | 声学侧 vs 结构侧 | L6-04 结构动态特性试验：模态、动刚度与传递率实测 |
| 3 | 制冷剂回路流动与相变噪声的专项诊断 | 定位类别 vs 专项诊断 | L6-03 制冷剂回路流动与相变噪声的试验诊断 |
| 4 | 热舒适主观评价与假人测量 | 听觉 vs 热觉 | L6-02 热舒适主观评价与假人测量试验 |
| 5 | 空调箱噪声源分类与设计对策 | 试验 vs 设计 | C2-11 空调箱 NVH：风噪/风门异响/鼓风机噪声/再生噪声 |
| 6 | 压缩机噪声、振动与隔振设计 | 试验 vs 设计 | G1-04 压缩机噪声、振动与隔振设计 |
| 7 | 管路与支架传递路径的设计侧 | 试验 vs 设计 | G11-04 管路 NVH：传递路径与减振设计 |
| 8 | 阀件动作声的控制侧对策 | 试验 vs 设计（控制标定） | G4-01 电子膨胀阀（EXV）结构、控制与选型 G4-05 单向阀、截止阀与电磁阀应用 |
| 9 | 风门执行器台架 | 部件级 vs 系统级 | C2-03 风门驱动电机与执行器（步进/有刷/PWM）选型 |
| 10 | AGS（主动进气格栅） | 部件级 vs 系统级 | G7-04 主动进气格栅（AGS）设计与控制策略 |
| 11 | 部件级性能试验台架 | 部件级 vs 系统级 | L1-02 压缩机/泵/阀/风扇性能试验 |
| 12 | 试验数据分析与不确定度评估的通用方法 | 本课专用 vs 通用方法 | L7-03 试验数据分析与不确定度评估 |
⚠ 第 2 行有一个明写的例外，它不是含糊地带而是硬约定：相干函数、阶次跟踪与 tacho 同步这三样由本课统一教授，L6-04 结构动态特性试验：模态、动刚度与传递率实测 直接前置引用、不重讲。详细的分工与理由放在 1.5。
⚠ 上表里 L6-02 热舒适主观评价与假人测量试验 L6-03 制冷剂回路流动与相变噪声的试验诊断 L6-04 结构动态特性试验：模态、动刚度与传递率实测 L6-05 整车级热管理 NVH：噪声目标分派、静态工况验证矩阵与多源归属仲裁 四门目前尚未上线讲义。⇒ 本课凡引用它们，一律只写「那门课管什么」，⛔ 不写「某课已讲透」「某课已给出某判据」——那样写等于把读者送进一张空页，而他会以为是自己漏读了。表里其余八行共九门（C2-11 空调箱 NVH：风噪/风门异响/鼓风机噪声/再生噪声 G1-04 压缩机噪声、振动与隔振设计 G11-04 管路 NVH：传递路径与减振设计 G4-01 电子膨胀阀（EXV）结构、控制与选型 G4-05 单向阀、截止阀与电磁阀应用 C2-03 风门驱动电机与执行器（步进/有刷/PWM）选型 G7-04 主动进气格栅（AGS）设计与控制策略 L1-02 压缩机/泵/阀/风扇性能试验 L7-03 试验数据分析与不确定度评估）盘上都有讲义，可以按内容前指。
为什么四刀都不按零件名切。按零件名切听起来更省事——「凡是关于鼓风机的都归这门课」。但这一刀下去，鼓风机的叶轮气动设计（C2-11 空调箱 NVH：风噪/风门异响/鼓风机噪声/再生噪声）、驱动电机电磁噪声的电磁设计、鼓风机台架的性能标定（L1-02 压缩机/泵/阀/风扇性能试验）会被一并搬进来，而这三者的判据体系、被测量与失效定义根本不在一个层面上：一个判的是流场与叶型，一个判的是电磁力阶次，一个判的是风量—静压—功率曲线，而本课判的是「装在这套系统里、在这个工况这个测点上，人听着怎么样」。把它们混进同一门课，读者拿到的不是一门更全的课，是一堆互不咬合的判据。
易错点：① 把本课的系统级结论直接当整车验收依据（1.2 专讲这一条）；② 遇到一个异响就想在本课里找到「怎么改」——本课的终点是归属坐标，越过这条线写出来的对策既没有设计侧的边界条件，也没有对口课的完整判据。
1.2 三级验证结构是三个不同的问题，⛔ 不是同一个问题的三种精度
三级是：部件级（鼓风机总成、压缩机、阀件在各自台架或隔声箱里测）→ 系统级（本课：整套 HVAC 装在系统台架或装车后测）→ 整车级（L6-05 整车级热管理 NVH：噪声目标分派、静态工况验证矩阵与多源归属仲裁：连同整车其它声源一起判，做目标分派与多源归属仲裁）。
三级各自回答的是三个不同的问题：部件级答「这个件自己吵不吵」，系统级答「这一套装在一起之后听着怎么样」，整车级答「用户在车里听到的是什么」。⛔ 三级之间不能互相外推，也不能用下一级的合格顶替上一级。
为什么不能外推：每上一级都新增了两样东西——新的传递路径与新的背景噪声——而这两样都不是线性叠加上去的。
- 部件级测得很安静的鼓风机，装进风道后，气流经过风门与格栅会产生原来不存在的再生噪声。这不是「误差变大了」，是多出来一个新声源。
- 系统级测得达标的空调，装到整车里可能因为背景更高而完全听不见（更好），也可能因为座舱声学模态在某个频率上放大而更差。两个方向都存在，所以「装车后一般会好一点／差一点」这类经验说法一律不成立。
⇒ 由此得到一条硬结论：⛔ 本课不给任何跨级折算系数。这类系数是平台相关量，且它只覆盖了「新增路径」与「新增背景」当中的一部分因素，把这样一个只覆盖部分因素的比值当成整体系数取用，误差方向与大小都无法预判。要跨级，只有一条路——在上一级重测。
三个方向上都出过错，且三种错的形状不同：
| 做错的方向 | 具体形态 | 为什么它看起来是对的 |
|---|---|---|
| 下 → 上（最常见） | 拿半消声室的系统级结果直接当整车验收依据 | 数据是真的、方法是对的，只是它证明的对象不是整车 |
| 上一级要求 → 下一级证明 | 拿部件级的合格证明去回答系统级的抱怨（「供应商的鼓风机是达标的」） | 达标的是那个件在那个台架上，不是它在这套风道里 |
| 上 → 下 | 整车级测不出问题就判定部件没问题 | 整车背景可能正好把它掩蔽了——这正是本课那条「总量降了不等于更好听」的错觉在层级方向上的变体 |
今天就能用的一条：给每一条声学结论加三个前缀。结论句写成「在【哪一级】、在【哪类环境】、在【哪套工况】下，……」这三段缺一不可。第三段的完整形态（工况七项）在第 2 讲给出，本讲先把前两段用起来。这条写法的价值不在格式：一条带着三个前缀的结论，别人一眼就能判断它能不能被搬到自己那一级去用；而一条不带前缀的结论，会在下一次评审里被默认当成整车结论引用，而没有任何人需要为这次「升级」负责。
1.3 选环境是选「三问的答案」，⛔ 不是选一个更好的房间
第一个要打掉的直觉是「消声室最准，所以能进消声室就进消声室」。环境是测量链的一部分，不是背景板：同一台空调在全消声室与半消声室测出的耳旁声压不同（地面反射），在整车环境舱与半消声室测出的信噪比不同（舱体本底）——这些差异不是测量误差，是不同的物理条件。⇒ 跨环境的绝对值比较，在把差异说明清楚之前一律不成立。
选环境要问三句，三问的交集定完，环境基本唯一：
- 问一：这次要什么量？声功率与指向性要自由场；耳旁主观相关量要半自由场且有车身在场；真实场景抱怨要实车。
- 问二：被测对象是哪一层级？部件进隔声箱，系统与整车进半消声室或环境舱。
- 问三：这个环境自己会带进来什么？——这一问最容易被跳过，而它决定了这次试验的信噪比下限。
按这三问数下来，测试与评价环境一共八类：
| 环境 | 它答什么 | 主要层级 | 它自己带进来什么 |
|---|---|---|---|
| 全消声室 | 声功率、指向性、部件本征声学特性 | 部件／小总成 | 六面吸声、自由场；无地面反射，与装车状态不同 |
| 半消声室 | 整车与大总成的耳旁声压 | 整车／系统（主力） | 硬反射地面；有低频截止（见 1.4） |
| 混响室 | 声功率与吸隔声材料特性 | 材料／部件 | 扩散场；空调风道吸声材料的选型数据多半来自这一类环境 |
| 整车环境舱／气候舱 | 真实制冷与制热工况下的声学量 | 整车 | 舱体自身的空调与送风系统就是一个背景噪声源，其谱通常落在鼓风机同一频段 |
| 整车转鼓／半消声转鼓舱 | 把空调噪声放回整车背景里判（带车速工况） | 整车 | 轮胎与驱动系统噪声成为新的背景 |
| 零部件级隔声箱／小型半消声箱 | 鼓风机总成、电子膨胀阀、电动压缩机的台架级测量 | 部件 | 本课与 L1-02 压缩机/泵/阀/风扇性能试验 的交接面就在这一层 |
| 实车道路与静态怠置工况 | 抱怨在什么场景下出现 | 整车 | 背景是整车与环境；不可复现 |
| 听音室／回放实验室 | 主观评价的回放 | 评价（非测量） | 本底、混响时间、回放等化、听音位；⛔ 它不是测声音的地方 |
三类需要单独说清楚的：
混响室——空调风道吸声材料的选型数据多半来自这一类环境，但材料与吸隔声件本体不在本课射程内，设计侧归 C2-11 空调箱 NVH：风噪/风门异响/鼓风机噪声/再生噪声。⇒ 本课只标它存在与去向。
实车道路与静态怠置工况——它不是「不严谨的实验室」。它回答的是实验室答不了的问题：抱怨在什么场景下出现。一条只在实车上出现、在半消声室里怎么也复现不出来的哨音，问题不在实车这一侧。
听音室／回放实验室——★ 这是最容易被整类漏掉的一类。数「测试环境」时想到的全是「测声音的地方」，而 Jury Test 不在测试舱里做，它在一个受控的回放环境里做（人工头双耳录音 → 等化耳机或扬声器阵列 → 安静听音室）。这一类的边界条件与前七类完全不同，⛔ 漏掉它，Jury Test 就会被安排在会议室、或者直接让评价员坐进车里听，整场评价的可复现性归零。第 6 讲讲主观评价怎么做时，第一件事就是这一类环境。
⛔ 本课不给各类环境的本底数值、混响时间与设施指标——它们是设施相关量，以该设施的验收报告为准。替代物是一条可执行动作：每次试验现场实测本底并逐频带记录，⛔ 不用设施验收数据顶替。理由很直接：设施验收数据证明的是这间房子，而你这次要证明的是这条链（房间＋传声器＋线缆＋前端＋软件设置＋今天开着的那台除湿机）。第 2 讲整讲都在处理这件事。
易错点三条：① 默认「消声室最准所以都用它」——而真实抱怨发生在有背景噪声的车里，消声室里最刺耳的那个成分，在实车上可能被掩蔽；② 在整车环境舱里做低幅值异响判定，却没有核过舱体自身送风噪声的谱（它常常与鼓风机落在同一频段，于是你测的是舱体在替鼓风机说话）；③ 忘了第八类。

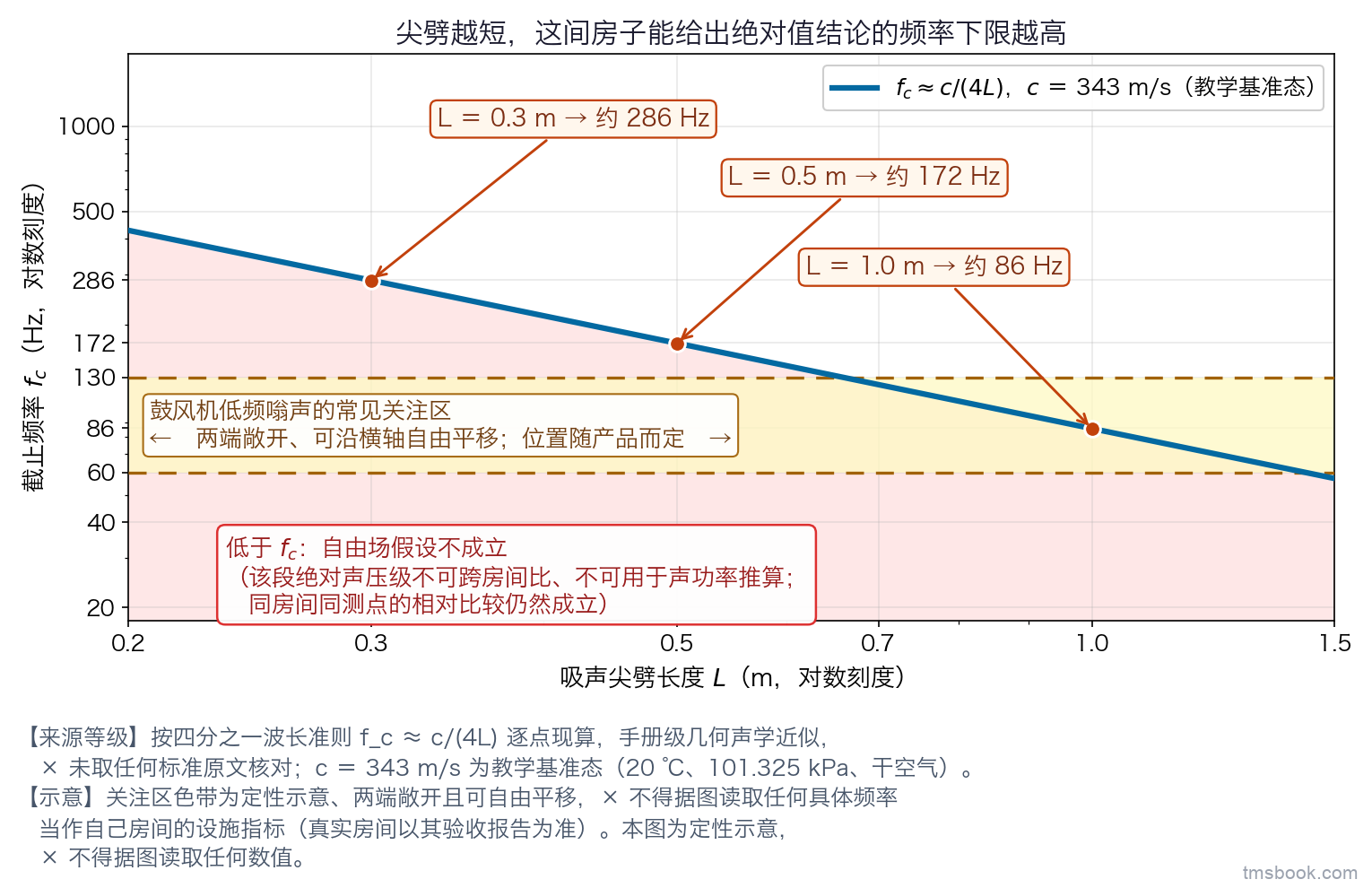

1.4 半消声室有低频截止：一条你现在就能算出来的可信下限
半消声室是系统级与整车级的主力环境，而它有一个在报告上看不出来的边界。
消声室靠吸声尖劈把入射声吸掉，尖劈对低于某个频率的声波，吸收能力急剧下降。工程上按「尖劈长度约等于四分之一波长」来估这个转折点：
f_c ≈ c / (4 · L_wedge)
式中 L_wedge 是吸声尖劈的长度（m），c 是空气中声速（m/s），f_c 是估出的截止频率（Hz）。取教学基准态 c ＝ 343 m/s 代入，得到三个可以自己复算的量级：
| 尖劈长度 L_wedge | 估算截止频率 f_c |
|---|---|
| 1.0 m | 约 86 Hz |
| 0.5 m | 约 172 Hz |
| 0.3 m | 约 286 Hz |
低于 f_c 会发生什么：室内不再是自由场，声压随位置起伏（驻波），同一台设备换个测点就换一个读数——而报告上完全看不出这一点，它只会显示一个安静的数或一个吵的数。
⇒ 结论不是「低于 f_c 就测不了」，而是那一段的结论类型变了：
- ⛔ 低于 f_c 的绝对声压级不可与其它房间比较；
- ⛔ 也不可用于声功率推算；
- ✅ 仍然可以做同一房间、同一测点的相对比较（A／B 方案对比）——但这条限定必须白纸黑字写进报告，⛔ 不能靠读者自己想到。
反过来用，它就是一条选房子的判据。把式子倒过来：L_wedge ≥ c / (4 · f_min)，其中 f_min 是这次要给出绝对值结论的最低频率。鼓风机的低频「嗡」声很可能正落在这一段——一间 0.3 m 尖劈的房间，可信下限已经被抬到约 286 Hz，你关心的那个「嗡」如果在它下面，这次试验从一开始就不可能产出可跨房间比较的绝对值。这个判断在踏进实验室之前、在纸上、用两个数就能做完。
什么时候这条估算不成立：λ/4 准则是针对尖劈式吸声结构的几何近似。房间若用宽频吸声模块、微穿孔板、或带背腔的复合吸声结构，这个准则不适用，⛔ 不要硬套。⇒ 无论哪种结构，真实房间的截止频率一律以该设施的验收报告为准，⛔ 不得用本式估出来的数当作设施指标。
易错点三条：① 拿一间截止约 200 Hz 的房间去判 100 Hz 的低频嗡声，得出的绝对值没有意义，而报告照写不误；② 把 f_c 当成「低于它就测不了」——不是测不了，是能给的结论类型变了，把「只剩相对比较」这一句漏掉，等于默许别人拿它去跨房间比；③ 忘了 c 随温度变——环境舱跑低温工况时声速更慢，f_c 会跟着漂。
⚠ 本节口径：上表三个数是按 λ/4 准则与教学基准态（20 ℃、101.325 kPa 干空气，c ＝ 343 m/s、ρ ＝ 1.204 kg/m³）现算的量级，属手册级几何声学近似，⛔ 未取任何标准原文核对。凡本课出现波长 λ ＝ c/f、近场边界与 f_c 的估算，一律用这个基准态；跨工况（尤其是低温或高温的环境舱）比较任何与波长相关的结论之前，必须先换算。
1.5 与结构侧的交接面：三样工具由本课定死，模态与动刚度⛔ 一句方法都不写
本课与 L6-04 结构动态特性试验：模态、动刚度与传递率实测 之间有一条明写的交接面，它是硬约束不是建议：
- 相干函数、阶次跟踪与 tacho 同步由本课统一教授，L6-04 结构动态特性试验：模态、动刚度与传递率实测 直接前置引用、不重讲；
- 反过来，模态、动刚度与传递率实测归 L6-04 结构动态特性试验：模态、动刚度与传递率实测，本课只在传递路径分析那一讲用到它的产物。
⇒ 落到本课的写法上，这条交接面有两个具体后果：
- 第 3 讲要把 tacho 同步与阶次跟踪讲到「另一门课可以直接拿去用」的完整度——含同步机理、失步的后果、采样与等角度重采样；第 4 讲要把相干函数讲到同样的完整度。⛔ 不能写成「这里简单提一下，详见别处」。
- 本课不写模态振型、动刚度测量方法与传递率试验的任何方法细节，只写一句：本课传递路径分析所需的结构侧传递函数，由 L6-04 结构动态特性试验：模态、动刚度与传递率实测 的方法测得。
为什么要这样切。两门课都要用这三样工具，任何一门重讲一遍，都会产生两套措辞与两套符号——而它们恰好落在最容易撞名的地方：相干函数、阶次、转频。同一个 γ² 在两门课里被定义成两件事，读者拿着一门课的判据去读另一门课的图，会得出一个自洽而错误的结论，且没有任何一步会报错。⇒ 由一门课定死、另一门引用，是把「跨课一致」从一条要靠人记得的纪律，变成一个结构上不成立的分歧。
易错点两条，方向相反：① 写到传递路径分析时顺手把结构侧传递率的测法也写了——越界，而且 L6-04 结构动态特性试验：模态、动刚度与传递率实测 尚未上线讲义，读者会以为本课就是全部；② 反过来，把阶次跟踪写成「详见 L6-04 结构动态特性试验：模态、动刚度与传递率实测」——方向反了，⛔ 而且那门课目前没有讲义，这么写等于把读者送进一张空页。
1.6 收口：一条链、两条路径，本讲的四件产物挂在链的哪一段
把本课的工作对象摊平，它是一条链：声源 → 路径 → 接收。空调系统在这条链上同时占了两头——鼓风机、压缩机、阀件、气流是源，风道、支架、车身板件是路径，驾驶员的两只耳朵是接收端。
这条链上有两条并行的路径，同一个声源可以同时走两条到耳朵：
- 空气声路径：鼓风机 → 风道 → 出风口 → 座舱空气 → 耳；
- 结构声路径：部件振动 → 支架 → 前围与仪表板 → 板件再辐射 → 耳。
⚠ 两条路径的对策完全不同且不可互换：空气声要改风道与出风口，结构声要改隔振与支架。⇒ 一次归属结论只说「是鼓风机的问题」而不说它走哪条路径，整改方向可能完全做反——这就是第 9 讲要把归属做成二维坐标的原因。至于怎么在现场把两条路径分开（关掉某一环还响不响这一族对照试验），是第 4 讲的内容。
三类测点各自回答不同的问题：耳旁基准点用于主观相关与验收，近场测点用于分离与定位，阵列用于空间定位。⛔ 它们不是精度高低的关系。测点的完整定义要素、以及它必须与工况成对声明这件事，在第 2 讲给出。
本讲交付的四件东西，现在可以逐件拿去用：
| 产物 | 怎么用 | 它什么时候不成立 |
|---|---|---|
| 十二行分界表 | 接到一个 NVH 需求，先在表里找它落在哪一行；落在右列的，本课只给去向 | 需求同时跨两行时（例如「阀件动作声在整车上听得见吗」），先按层级那一刀切，再按试验／设计切 |
| 结论的三前缀写法 | 每条结论写成「在【哪一级】、在【哪类环境】、在【哪套工况】下……」 | 三段齐全也只保证可追溯，⛔ 不保证结论对——它还要过第 2 讲那条链的检验 |
| 选环境三问清单 | 三问的交集定环境；第三问的答案（这个环境带进来什么）要写进报告 | 八类之外的自建环境（临时搭的隔声棚），三问仍成立，但自带干扰要自己实测，⛔ 不能类比 |
| f_c ≈ c/(4·L_wedge) 与它的反算 L_wedge ≥ c/(4·f_min) | 进实验室之前判「我关心的频段在这间房子里能不能出绝对值」 | 非尖劈式吸声结构不适用；任何情况下设施指标以验收报告为准，本式只用于自己心里那次量级判断 |
⇒ 这一讲把「这次试验要回答什么、在哪一级、在哪间房子里」定完了。接下来的问题是：房子选对了，这条链看得见你要找的那个声吗——这是第 2 讲，也是全课一切客观读数成立的前置条件。
后面还有 8 讲正文 · 关键公式 · 案例拆解 · 常见误区 · 动手做
