J4-01 乘员舱气流组织与温度场 CFD

课程代码 J4-01 · 板块 J 仿真分析 CAE / J4 乘员舱与舒适性仿真 时长 约 4.0 小时(6 讲 + 1 次仿真实操) 适合对象 座舱热管理 / HVAC 仿真工程师(CFD 方向必修);系统工程师了解结果解读(选修) 前置 J2-01 CFD 基础、湍流模型与网格划分(Fluent/STAR-CCM+);C2-07 风道设计与出风分配(吹面/吹脚/除霜) 本讲义定位 讲师授课蓝本 / 学员自学讲义,是 J4-01 大纲的完整展开版


引言:这份座舱 CFD 准不准,在按下 Run 之前就已经定了

一份座舱 pull-down 仿真交出来的样子往往很体面:残差压下去了,云图光滑,呼吸区温度在十分钟后与热电偶实测差得不多。可是把前五分钟的曲线摊开对,形状对不上——仿真降得更快,仪表台表面温度整体偏低。接下来发生的事几乎是固定套路:加密一层网格、换一个湍流模型、把亚松弛调小再跑两轮。两轮之后差还在,于是得出「网格已经够了」这个结论,收工。

这条路之所以整轮空转,是因为它跳过了一个更靠前的问题:这个偏差属于哪一类。加密网格与换模型改的是「方程被解出来的精度」,而上面那个偏差的根压根不在精度层——它在初始条件上:内饰、座椅、玻璃在暴晒结束那一刻比舱内空气烫得多,而模型把它们和空气一起按同一个环境温度给了。这类缺口有一个共同特征:它不会让算例发散,也不会在残差、网格无关性或求解器日志上留下任何痕迹,结果照样出得来、照样收敛、照样好看。所以它必须在按下 Run 之前就被逐条查掉,事后没有任何手段能把它从结果里分离出来。

本课要交出五项当场可验的能力:把台架实测或一维系统仿真给出的出风口条件正确映射成 CFD 边界(连它给的是分布还是只有一个总量一起判);按浮力的影响程度选强制、自然还是混合对流的处理方式建出太阳辐射负荷模型并算出舱内的空间温度分布用呼吸区、脚部、头部这些关键测点核验结果可不可信,并分清「温度与风速达标」和「空气新鲜度达标」是两套口径认出座舱建模里那几类典型错设——其中最要紧的一类是只给送风入口、不给泄压与渗漏出口。全课六讲:第 1 讲定计算域与进出口、初场;第 2 讲判浮力与湍流处理;第 3 讲做辐射与太阳负荷;第 4 讲是网格与求解设置;第 5 讲做结果提取与场诊断(含空气龄与浓度场);第 6 讲对标、归因与向下游交付。⚠ 先把定义域说死:本课的计算域自出风口断面起,空调箱与风道内部不在其内;要做「全箱+风道」联算,去 J4-04 HVAC 空调箱总成级 CFD:箱内建模、开度扫描与内漏标定

钉子①:座舱 CFD 算得准不准,在按下 Run 之前就由三本账定了——质量账、能量账、辐射波段账;网格与湍流模型只决定这三本账被解出来的精度,补不了账本身的缺口。三本账各有各的闭合判据,且都是可以在建模阶段逐条打勾的是非题。质量账——进舱的送风必须有等量的出路:泄压阀口按压力出口给(带阀片开启压差与阻力特性),车身缝隙按分布式渗出给(分布阻力面或等效多孔介质)。只给入口不给出口,求解器要么报质量不守恒,要么在某个边界上隐式补出一个非物理出口;后一种更麻烦,因为它照样收敛,而那个假出口的位置完全由数值决定。能量账——soak 初场不是一个温度,是一个:内饰、座椅、玻璃各有各的温度分布,而在第 1 讲的教学算例里(输入是教学假设值,⛔ 不对应任何平台、⛔ 禁止照抄取用),内饰的有效热容是舱内空气热容的十倍量级。按均匀环境温度给初场,等于把这十倍的蓄热一笔勾销,而 pull-down 前段的降温曲线几乎全由它决定。辐射波段账——短波(太阳)与长波(表面互辐射)必须分两个波段给材料属性:短波用太阳吸收比 α_s 与玻璃太阳直接透射比 τ_e,长波用红外发射率 ε_IR,玻璃对长波近似不透明。用同一个灰体发射率同时代这两处,会同时算错内饰升温速率与玻璃的温室效应。这根钉子在第 1 讲的 1.4~1.6 被做成前两本账的逐条检查表,第 3 讲 3.5 收第三本账;第 4 讲开头会显式说明网格与模型的位置在三本账之后;第 6 讲偏差归因的第一步就是回查三本账;典型案例详解是它的一次完整演练。

钉子②:温度场达标 ≠ 空气组织达标——这是两套口径、两张图、两个整改方向。热学量(各测点空气温度、内饰与玻璃表面温度、触摸温度、平均辐射温度)判「凉不凉」;输运量(局部平均空气龄 τ_p、换气效率 ε_a、局部空气交换指标 ε_p、污染物去除效率 ε_c)判「换没换过气」。这两套口径给出的结论可以相差很远:温度还会靠导热与辐射被抹平,所以温度场往往已经看着均匀,而空气其实没换过——送风没穿透乘员区就直接回到了回风口。⇒ 两者的整改方向也不同:温度不均改风量与出风角度,空气龄不均改出风口与回风口的相对布置。这根钉子在第 5 讲整讲展开,动手做的交付物要求两套口径各出一份。⚠ 两条钉子不是包含关系,也不互为推论:钉子①管「算出来的东西对不对」,钉子②管「该看哪些东西」——它们各由各的判据成立,⛔ 不要从其中一条推出另一条。

往下走之前,先把本课最容易被读反的那一条立在这里。第 5 讲会把 τ_p 称作最便宜的诊断量、用它识别短路气流与滞留区,而验收目标里又要求用它判空气新鲜度——三句各自都对,合起来却很容易被读成一句话:「空气龄越小越好,所以改善气流组织就能把座舱的平均空气龄降下来」。⛔ 这句是错的,而且它会让人做出方向相反的具体动作:缩短送风口到回风口的路径去「降低平均空气龄」——报表上的数确实好看了,实际是把短路做得更彻底、呼吸区更陈旧。第 5 讲 5.2 会把这句话当场算破:在稳态、单一新风供气、被动示踪、无内部源汇这四个条件下,排风口处的空气龄恒等于名义时间常数 τ_n = V_cabin/V̇_fresh,与气流组织完全无关;气流组织能改的只有空气龄的空间分布。正确读法是:τ_p 不是一个越小越好的质量分,它是一张「新鲜空气什么时候到达这里」的分布图;要判读的是分布,且要用无量纲的 ε_p = τ_n/τ_p,⛔ 不是带量纲的 τ_p 本身,更不是它的全舱平均。

最后交代本课给什么,免得读者按错的期待往下读。① 凡带代入值的算例,输入与结果一律是教学假设值,只为让你跟着手算一遍,⛔ 不对应任何平台、⛔ 禁止照抄取用;② 网格量、内存与墙钟时间、舱内正压与渗漏量、测点位置定义、内饰表面触摸温度限、受晒侧与背阴侧的温差——这些取决于平台与项目,本课不给数,只给判据与该由谁确定;③ 本课涉及的三份试验与评价类文件(ISO 14505 系列、GB/T 12782,以及各主机厂的内部台架与整车试验规范),未独立核对原文,故只写标准号与去向,⛔ 不写任何条款内容、参数与限值,版次与实施日期以现行有效目录为准;④ 有几件事有明确的属主,本课只写去向:湍流模型机理、y⁺ 与网格无关性研究的做法在 J2-01 CFD 基础、湍流模型与网格划分(Fluent/STAR-CCM+);发射率与吸收率的物理基础在 A1-03 辐射换热与整车热害中的辐射屏蔽;玻璃太阳直接透射比 τ_e 与太阳吸收比 α_s 的取值口径统一走 C1-06 乘用车座舱制冷负荷计算书:逐项取值、UA 标定与环境舱对账,使 CFD 边界输入与系统级负荷账同源;CO₂ 产生率与最小新风量在 A4-07 多感官舒适:湿度、气味、噪声与光的协同,滤芯与循环模式在 C4-01 空气过滤:PM2.5/HEPA/活性炭与 AQS 传感,VOC 源强与整改排序在 C4-02 车内空气质量(VOC/异味)与净化技术,本课只把它们当源项与汇项接进来;人体舒适指标在 A4-02 热舒适评价模型:PMV-PPD 与局部热舒适J4-02 热舒适仿真与虚拟热假人;凝结与除雾的数值方法在 J4-03 除霜除雾风窗仿真;soak 初场的两条来路分别接 J1-08 座舱一维多节点热模型与参数辨识(含 CFD→1D 分区映射)L3-03 整车降温/升温性能主客观评价;而本课的结果要往下游交三条链——人体表面热边界给 J4-02 热舒适仿真与虚拟热假人,分区平均温度与分区对流换热系数给 J1-08 座舱一维多节点热模型与参数辨识(含 CFD→1D 分区映射),组分输运求解器的复用边界给 J4-03 除霜除雾风窗仿真

全课地图,分上下两部分。上半部是三条并列的纵向链:质量账链为送风入口→泄压阀出口→车身缝隙渗漏,出口问一句「进出相等?」;能量账链为 soak 初场是场不是温度→内饰固体域分层→内饰热容,出口问一句「初始蓄热建了没有?」;辐射波段账链分短波(太阳吸收比 α_s、玻璃太阳直接透射比 τ_e)与长波(红外发射率 ε_IR)两条支线,出口问一句「两个波段分开给了没有?」。三条链下方有一个横贯的框,写「以上三本账都闭合之后,网格与湍流模型才决定精度」,框内右端画一个禁止符号并标「加密网格补不了账本身的缺口」。下半部是两栏对照:左栏热学量,含空气温度、内饰与玻璃表面温度、触摸温度、平均辐射温度,栏内带一句整改方向「改风量与出风角度」;右栏输运量,含局部平均空气龄 τ_p、换气效率 ε_a、局部空气交换指标 ε_p、污染物去除效率 ε_c,栏内带一句整改方向「改出风口与回风口的相对布置」;两栏之间有一条带文字的分隔线,写「两套口径,不可互相代替」。读者要从图上读出四个判断,各有独立文字标签:三本账是并列的三张检查表而不是一条流程的三个阶段;三本账的出口都是是非题,可在建模阶段逐条打勾;网格与湍流模型的位置在三本账之后;下半两栏说明交付物是两套而不是一套,且整改方向不同。本图为定性框架示意,图上无数值轴、无刻度、无阈值,不代表任何平台的实际流程或数值,不得据图读取任何数值或比例
图1 三本账与两套口径:全课地图。上半三条并列的链是钉子①——质量账、能量账、辐射波段账,每条链的出口都是一句是非题,可在按下 Run 之前逐条打勾;横贯框说明网格与湍流模型的位置在三本账之后,它们决定这三本账被解出来的精度,⛔ 补不了账本身的缺口。下半两栏是钉子②——左栏热学量判「凉不凉」,右栏输运量判「换没换过气」,两栏的整改方向不同,交付物要两套各出一份。⚠ 三本账的分账方式与两套口径的划分是本课依据座舱问题归纳的框架与交付口径,⛔ 不是任何标准或规范的要求。本图为定性框架示意,不代表任何平台的实际流程或数值,⛔ 不得据图读取任何数值或比例。

第 1 讲 建模范围、几何简化与进出口/初场边界:按下 Run 之前就定下来的那两本账

这一讲不讲网格,也不讲湍流模型。它回答的是一组更早的问题:这次要交的响应量是什么、计算域画到哪里、哪些几何能删、边界有哪几类、初始时刻舱内是什么状态。这些问题的答案在按下 Run 之前就把结果的上限定死了——三本账里的质量账能量账都在这一讲关闭,而第 4 讲要调的网格与湍流模型只决定这两本账被解出来的精度,补不了账本身的缺口。六节按一条建模顺序排:先画边界全集与几何取舍(1.1)、再定进气侧边界的来源与计算域射程(1.2)、再定这次算稳态还是瞬态(1.3)、再定车外环境(1.4)与初场(1.5)、最后补上最容易整类漏掉的出口边界(1.6)。走完 1.4~1.6,前两本账会变成一张可以逐条打勾的表。

本课的空气物性基准态(全课统一,后面各讲一律沿用) 25 ℃、101.325 kPa 干空气:ρ=1.184 kg/m³ · c_p=1007 J/(kg·K) · μ=1.837×10⁻⁵ Pa·s · ν=μ/ρ=1.552×10⁻⁵ m²/s · λ=0.0261 W/(m·K) · Pr=μc_p/λ=0.709 · β=1/T=3.354×10⁻³ K⁻¹。 算法一并写明:ρ 由理想气体式 p/(R_d·T) 逐点算得(R_d=287.05 J/(kg·K)、T=298.15 K);μ 由 Sutherland 关联式算得(μ₀=1.716×10⁻⁵ Pa·s、T₀=273.15 K、S=110.4 K)。 ⚠ 手册表值与本式算值略有出入——μ 的常见表值约 1.849×10⁻⁵ Pa·s。两个出处都记下来,不合并成一个数;全课统一用本式算值并写明算法,⛔ 不写成「与手册一致」——那是两条不同路子算出的两个数。 ⚠ pull-down 工况舱内温度跨度很大、物性随温度变。本课凡做量级估算一律在这个基准态取值并显式声明,⛔ 不在同一个比较里混用两个温度下的物性。

本课的教学算例输入(全课统一,后面各讲一律沿用) V_cabin=3.0 m³ · V̇_fresh=100 m³/h · V̇_recirc=480 m³/h · L_ref=1.0 m · L_cabin=2.0 m · U_jet=3.0 m/s · U_occ=0.3 m/s · ΔT=10 K。 ⚠ 这一组是教学假设值,只为让你跟着手算一遍,不对应任何平台、⛔ 禁止照抄取用。真实值须由本项目的座舱数模容积、HVAC 台架风量与试验工况定义给出。

1.1 计算域画到哪里、几何删到哪里:先画边界全集九类与机制全集七类,再逐件问三个问题

是什么(边界全集)。座舱 CFD 的边界不是「进口+出口」两类。一次画全,是九类:

送风入口——吹面/吹脚/除霜/后排/座椅通风各出风断面,速度型或质量流量型(1.2)。 ② 回风格栅——内循环下它是入口,新风模式下是舱内空气的去处之一;同一个几何面在两种模式下角色不同。 ③ 泄压阀出口——压力出口,带阀片开启压差与阻力特性(1.6)。 ④ 车身缝隙渗漏——分布阻力面或等效多孔介质;舱内正压时是出、负压时是进,方向随工况变(1.6)。 ⑤ 外围护固体壁面——玻璃/顶棚/地板/门板,外侧再分对流、长波辐射与短波 sol-air(1.4)。 ⑥ 内部固体域——座椅、仪表台、内饰板:有热容、参与导热与表面互辐射(1.5)。 ⑦ 乘员表面——同时是热源、湿源与 CO₂ 源,且本身是壁面边界。 ⑧ 外部环境——车外对流换热系数分驻车与行驶两档、地面反射、天空长波(1.4)。 ⑨ 内部源汇——内饰面释放、滤芯捕集;只在做浓度场时才出现。

⚠ 这九类的划分是本课依据座舱问题归纳的,⛔ 不来自任何标准。

为什么要先画全集再逐项核对。沿着「进口 → 出口」这条最熟悉的线索往下数,多数人画得出①③⑤三类,必然漏掉④⑥⑦⑨四整类。而漏掉的这四类不会以「少了一条」的形式暴露——它是整类不出现:网格照划、算例照收敛、云图照样漂亮,边界表看起来是完整的。更要紧的是,这四类恰好落在三本账的缺口上:缺③④是质量账不闭合(1.6),缺⑥是能量账的初始蓄热为零(1.5),缺⑦是热源、湿源与 CO₂ 源整支消失——而乘员的几何还在,最难被发现。

自检只有两问:① 我是沿着什么线索数出来的?② 有没有不在这条线索上、但同样属于这个集合的东西?答不出第二问,说明还没建全集。

射程。①~⑧ 在本课射程内。⑨ 的源强口径不在——CO₂ 产生率的口径去 A4-07 多感官舒适:湿度、气味、噪声与光的协同,内饰 VOC 面释放的口径去 C4-02 车内空气质量(VOC/异味)与净化技术,滤芯捕集效率去 C4-01 空气过滤:PM2.5/HEPA/活性炭与 AQS 传感;本课只把它们当作标量输运方程的源项与汇项接进来。①的上游——空调箱与风道内部的流动——同样不在本课计算域内,见 1.2。

工程量级。这一条不给数,它是一张可打勾的表:九行,每行写清边界类别与「缺了会怎样」,建模阶段逐条打勾,交付时随结果一起交。

座舱纵剖面加一个横剖面插图,剖面上用九种带文字标签的标记逐一标出边界九类:送风入口画吹面、吹脚、除霜、后排四个箭头并标出射角;回风格栅画双向箭头并标内循环时为入口;尾部泄压阀出口标压力出口加阀片开启压差;沿车身用虚线密排短箭头画车身缝隙渗漏并标分布阻力面或等效多孔介质、方向随舱内正负压翻转;玻璃、顶棚、地板、门板各一条粗线并标材料,是外围护固体壁面;座椅、仪表台、内饰板用斜纹填充,标有热容、参与导热与互辐射;坐姿人形是乘员表面,标热源加湿源加 CO₂ 源;车外画对流箭头、地面反射箭头、天空长波箭头,标 h_o 分驻车与行驶两档;内饰面释放与滤芯捕集各一个小图元,标只在做浓度场时出现。剖面右侧另起一栏是九行打勾表,每行写边界类别与缺了会怎样。本图为结构示意,各边界的位置、数量与相对尺寸不代表任何车型,不得据图量取任何几何尺寸或位置。
图2 座舱计算域的边界全集九类与建模前的逐条打勾表。要从图上读出三件事:①数一数带编号的标记就是九个——边界不是「进口+出口」两类;②右栏「缺了会怎样」说明每一类的缺失后果各不相同:缺③④是质量不守恒、缺⑥是初始蓄热为零、缺⑦是热源与源项整支消失;③④号的双向箭头说明同一条缝隙在正压与负压下边界类型会翻转。九类的划分是本课归纳的,不来自任何标准。本图为结构示意,各边界的位置、数量与相对尺寸不代表任何车型,⛔ 不得据图量取任何几何尺寸或位置。

第二个全集:座舱内可能主导的传热与输运机制——七类,不是「对流+辐射」两类。边界画全了,还要再问一遍「这个舱里有哪些物理机制可能说了算」——漏掉一类机制与漏掉一类边界是同一种形态:整类不出现,而不是「少了一条」。

强制对流——送风射流(第 2 讲判它与浮力谁主导)。 ② 自然对流——热玻璃、热内饰、人体的浮力羽流(2.1 与 2.4)。 ③ 表面间长波辐射——内饰↔乘员↔玻璃,属性用 ε_IR(3.2)。 ④ 短波太阳——直射与漫射,透过玻璃直接打在内饰上,属性用 τ_e 与 α_s(3.1~3.2)。 ⑤ 固体内导热与蓄热——内饰热容,pull-down 长瞬态前段的主导项(1.5 的热容账)。 ⑥ 质量输运——新风与渗漏带进带出的焓与组分(1.6、5.4、5.6)。 ⑦ 相变——除湿析水与玻璃结雾。

⛔ 只沿「对流+辐射」这条线索枚举,必漏⑤⑥⑦三整类;而 pull-down 前二十分钟恰恰由⑤主导,内循环与新风切换的效果又全落在⑥上。射程:①~⑥在本课射程内;⑦不在——凝结成膜的数值方法与除雾判据归 J4-03 除霜除雾风窗仿真,本课只声明它存在,以及它与本课共用同一套组分输运求解器这一条交接。⚠ 这七类的划分与前面那九类一样,是本课归纳的,⛔ 不来自任何标准。

几何删到哪里:逐件问三个问题。几何简化的判据不是「删得越少越准」——那既做不到、也不是目标;判据是这个特征参不参与本次要交的那个响应量。逐件问三个问题,三个都不是才能删:① 它是不是热源/辐射面/遮挡体?② 它是不是流道的定形件?③ 它是不是测点定义的参照物?

  • 乘员不能删。它同时是热源、湿源与 CO₂ 源(第①问),是舱内最大的遮挡体(还是第①问),而且呼吸区测点的位置本身就是相对乘员几何定义的(第③问)。把乘员删掉再宣称算了呼吸区温度,那个「呼吸区」在几何上不存在。
  • 座椅不能简化成一块无热容的板。它是内部固体域(⑥),有热容;而且座椅面料加泡沫这一层在常见内饰材料里被晒热得最快,暴晒后表面最烫——这一点在第 3 讲会收敛成一个可手算的量。
  • 出风口格栅叶片不能用一个平面代替。它定射流的出射角与初始湍流度(第②问),而射流穿透深度对出射角极敏感。
  • 仪表台的装饰纹理、卡扣、螺钉可以删——三问全否。

★ 同一台车做温度场与做空气龄场,该保留的几何不是同一套:短路通道往往正好从做温度场时被删掉的那条缝隙里走。所以几何简化跟着响应量走,⛔ 不能一套几何用到底。

易错点。

  • 删掉乘员却保留呼吸区测点。测点悬空,之后的对标全是在比两个不同位置上的数。
  • 把座椅简化成一块无热容的板。几何还在、热容没了,这类错最难被发现(后果见 1.5 的热容账)。
  • 做空气龄场时沿用做温度场的那套几何。
  • 只用「删掉之后网格量降了多少」衡量简化的收益。网格量属平台相关量,本课不给数;要看的是一对量——网格量降了多少、响应量变了多少。只看前者等于只算了成本没算代价。

1.2 出风口边界有三个来源,选来源就是在选口径;而本课计算域自出风口断面起

是什么。送风入口(全集①)的边界数据有三个来源,它们给出的不是同一种东西

  • 台架实测速度型(PIV/热线)——给的是断面上的速度分布与角度分布
  • 1D 系统仿真(KULI/AMESim 一类)——给的是总流量与温度,没有分布;
  • 上游 CFD 的出风断面结果——由 J4-04 HVAC 空调箱总成级 CFD:箱内建模、开度扫描与内漏标定 的总成级箱内 CFD 给出,含完整的速度、温度与湍流量分布。

⚠ 边界条件的来源不止这三类,只是另外三类不落在出风口这一侧:设计目标值(硬件还没有时的初版)、上一代平台数据(只可作初版占位并标明来源,有实测后必须替换;门限类的量禁止抄上一代)、以及试验规范规定的环境工况(环境温度、太阳辐照、车速——本课只写去向,⛔ 不写条款内容)。这六类的分法是本课归纳的

为什么要连口径一起选。边界类型(速度型 vs 质量流量型)不是精度档位,它决定射流的初始动量分布还在不在:

  • 给质量流量型边界,求解器会把流量按均匀分布铺开,初始动量分布被抹平;
  • 给速度型边界却只填一个断面平均值,等于把速度型退化成质量流量型再乘一个面积——两种做法在数值上是同一件事。

工程量级。射流的穿透能力由出口动量通量决定,而动量通量 ∝ ∫u²dA。给定同一个体积流量(同一个 ∫u dA),当速度在断面上不均匀时,∫u²dA 严格大于用平均速度算出来的值——这是凸函数不等式的直接结果,可以自行验证。所以用平均速度代替速度型,永远低估动量通量、永远把穿透深度算短,进而把射流卷吸的空气量算少,局部温度场被算得比实际更「近处冷、远处热」。⚠ 按方向性量的使用纪律,这条结论声明的是一个方向(低估),⛔ 不得反向使用去论证「所以实测速度型给出的结果一定偏保守」。低估的幅度取决于速度型的不均匀程度,属平台相关量、本课不给数,须由本项目的出风口台架速度型实测给出。

计算域的起点必须写死。本课的计算域自出风口断面起——空调箱内部与风道内部的流动不在其内。要做「全箱+风道」联算,去 J4-04 HVAC 空调箱总成级 CFD:箱内建模、开度扫描与内漏标定。这原本只是一个隐含约定,已经出过事(外部课程误引本课去做全箱联算),所以它必须以显式声明的形式写在建模文档第一页,而不是靠默契。

一条三分支决策链。入口框写本次要交的响应量,第一个判据框写射流穿透与局部温度场是否是交付量。是这一支要求速度型分布,分出三个来源框:台架实测速度型标给的是分布;上游 CFD 出风断面标来自 J4-04、给速度温度与湍流量分布;1D 系统仿真标只给总流量与温度、没有分布,框边画警示描边。否这一支允许质量流量型,出口框要求声明已知会抹平初始动量分布。链尾一个共同出口框写三句必须写进交付物的声明:用了哪个来源、给的是速度型还是质量流量型、温度边界是单值还是断面分布。链的左侧另画一条竖直粗虚线标本课计算域边界自出风口断面起,虚线左边画空调箱与风道并打灰底,框内写不在本课计算域内、全箱加风道联算见 J4-04。本图为流程示意,分支的排列与框的大小不代表任何优先级或权重,不得据图读取任何流量、速度或角度数值。
图3 出风口边界的三个来源与本课计算域的射程边界。要从图上读出三件事:①三个来源框里各写了它给什么——三者给出的不是同一种东西,选来源就是在选口径;②1D 那一支带警示描边,意思是用它就等于接受均匀分布,⛔ 不是「精度低一点」;③左侧那条粗虚线把计算域的起点画死了,空调箱与风道内部不在本课射程内。⚠ 本图是选型决策链,⛔ 不得据图判定某个来源「更准」——判据是它给的口径与本次要交的响应量配不配。本图为流程示意,分支排列与框的大小不代表任何优先级或权重,⛔ 不得据图读取任何流量、速度或角度数值。

易错点。

  • 把 1D 给的总流量直接当速度型用。那等价于均匀分布,前面那条不等式立刻生效。
  • 忘了声明计算域的起点。接手的人不知道边界画在哪,就会把本课的模型误当成全箱联算模型去引。
  • 温度边界只给一个值而不给断面分布。冷热风混合型空调箱的出风断面本身是有温度梯度的,给一个平均温度会把这个梯度整支抹掉。

1.3 稳态给终点、瞬态给路径:pull-down 的工程结论几乎全在路径上

是什么。稳态解回答「一直开着最大制冷,最后座舱是什么样」;瞬态解回答「从暴晒结束那一刻起,各测点温度怎么随时间下降」。两者不是精度档位的两档,是回答两个不同的问题

为什么 pull-down 必须做瞬态。两条,各自独立成立:

① pull-down 的验收量本身就是时间量——到某温度所需时间、前 N 分钟的降温速率。稳态解在定义上给不出它,它只给渐近线的位置。 ② 前段的降温速率由内饰蓄热主导(1.5 的热容账)。而稳态解里内饰早已与空气同温,那段物理整个不存在——不是算得不准,是不在方程里。

工程量级。用本讲开头那组教学假设值代进去,pull-down 涉及的时间常数跨约三个数量级:射流建立 L_cabin/U_jet = 2.0/3.0 = 0.67 s;名义时间常数 τ_n = V_cabin/V̇_fresh = 3.0/100 h = 108 s;内饰的热时间常数约 1080 s。稳态解相当于把最慢的那一支取到无穷远。第 4 讲会把五类时间常数一起画在同一根对数时间轴上,并说明时间步由最快的一支定、总时长由最慢的一支定。⚠ 这几个数由定义式代入教学假设值算得,同属教学算例,⛔ 不得当作任何平台的取用值。

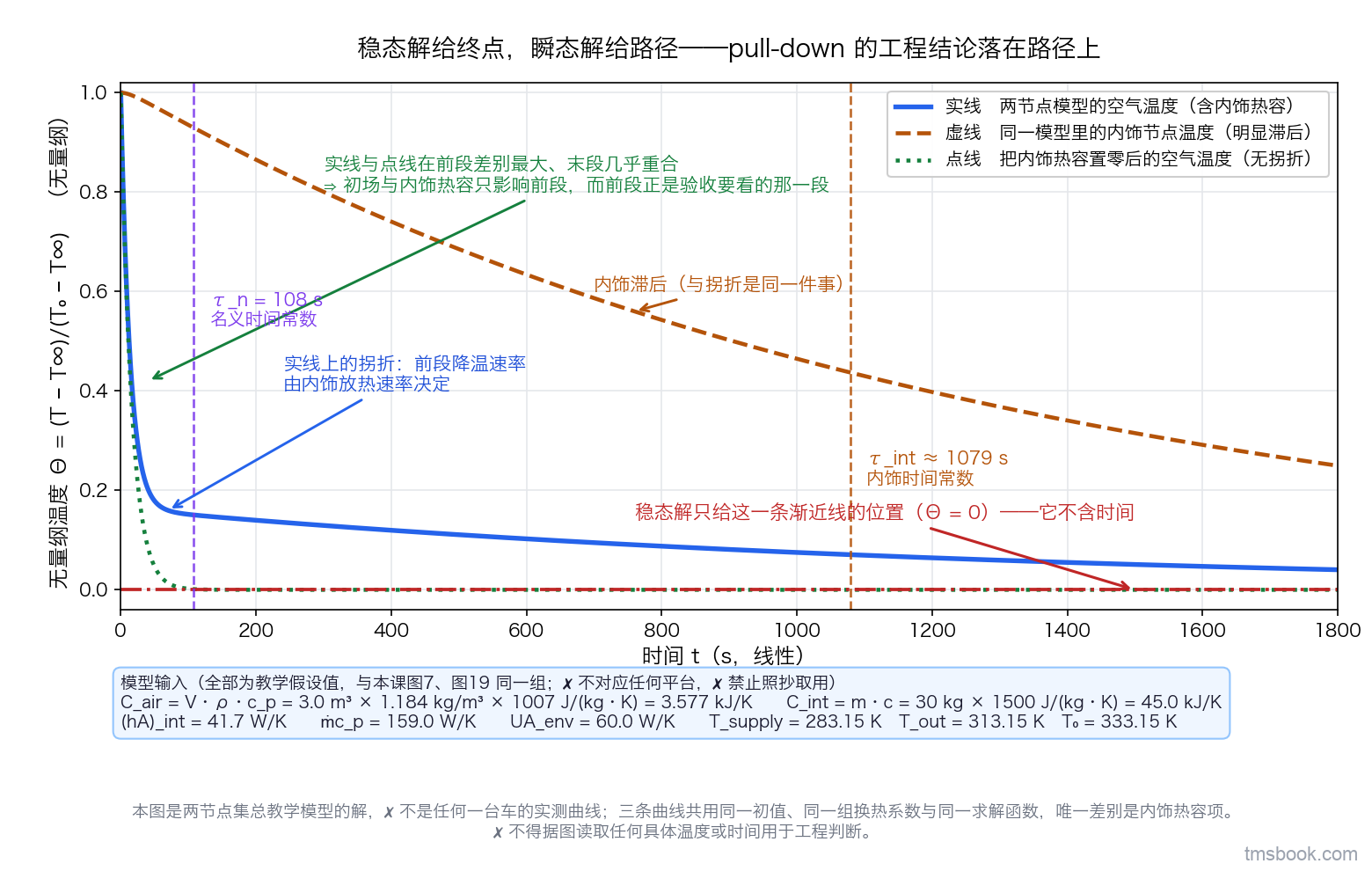

单幅曲线图。横轴时间 t 从 0 到 1800 秒线性,纵轴无量纲温度 Θ 等于 T 减 T 无穷除以 T 零减 T 无穷,范围 0 到 1。三条曲线由脚本内的两节点集总模型现场求解得出:实线是两节点模型的空气温度,前段下降快、中段被内饰放热拖住出现明显拐折、后段趋近渐近线;虚线是同一模型里内饰节点的温度,下降明显滞后;点线是把内饰热容置零后的空气温度,单调快速趋近渐近线、没有拐折。图右端一条水平渐近线标稳态解只给这一条线的位置。横轴上两个带文字的时间标记,一个在内饰时间常数处标 τ_int,一个在名义时间常数处标 τ_n。左上角文字框列出模型的全部输入并逐个标教学假设值。本图用两节点集总教学模型与一组教学假设值算出,不对应任何平台,不得据图读取任何具体温度或时间。
图4 稳态解与瞬态解在 pull-down 上给的是两样东西。要从图上读出三件事:①稳态解只给渐近线的位置,pull-down 的全部工程结论落在到达它的路径上;②实线与点线在前段差别最大、在末段几乎重合——初场与内饰热容只影响前段,而前段正是验收要看的那一段;③实线上的拐折与虚线(内饰温度)的滞后是同一件事,说明前段的降温速率由内饰放热速率决定。三条曲线共用同一个初值、同一组换热系数与同一个求解函数,唯一的差别是内饰热容项。本图是教学模型的解、不是任何一台车的实测曲线,⛔ 不得据图读取任何具体温度或时间用于工程判断。

易错点。

  • 只做稳态就宣称评估了 pull-down。验收量是时间量,而稳态解不含时间。
  • 做了瞬态却把总时长设成只有一到两个内饰时间常数。那时内饰还远没到平衡,把此时的场当成「稳定了」,这一点必须写进结果的适用声明。
  • 用稳态解当瞬态的初场却不声明。那等于悄悄把能量账的初始条件换成了另一套(1.5)。

1.4 车外环境边界的核心不是环境温度,是外表面等效换热系数 h_o

是什么。照到不透明车身外表面上的短波太阳,工程上折算成一个等效的环境温升,再乘围护传热系数,才是真正进舱的那一部分。这就是综合温度(sol-air):

T_sol-air = T_amb + α_s·I/h_o,即温升 ΔT_sol-air = α_s·I/h_o

其中 α_s 是短波太阳吸收比(无量纲),I 是照到该表面上的太阳辐照度(W/m²),h_o 是外表面对流加长波等效换热系数——它不是纯对流换热系数,这个口径必须随结果一起声明。

⚠ 符号约定:本课的太阳吸收比一律写作 α_s、带下标。α 在传热里通常指热扩散率 λ/(ρc),单位 m²/s,与这里的无量纲吸收比是两个量,⛔ 正文中禁止裸写 α。

为什么两档必须分开。h_o 在分母上。驻车时 h_o 小(自然对流加长波),同样的 α_s·I 折算出来的温升可以很大;行驶时强迫对流把 h_o 抬高数倍,温升成比例回落。所以同一台车的车身得热,在驻车与行驶下不是一个量级——两种工况的 h_o 必须分别确认,⛔ 不能取一个值走天下。

工程量级。教学算例取车顶水平面 I=1000 W/m²、深色漆 α_s=0.9(两者都是教学假设值,不对应任何平台、⛔ 禁止照抄取用):

  • 驻车 h_o=12 W/(m²·K) → ΔT_sol-air = 0.9×1000/12 = 75.0 K
  • 行驶 h_o=80 W/(m²·K) → ΔT_sol-air = 0.9×1000/80 = 11.3 K

两档差约 6.7 倍。⚠ h_o 的两档取自行业典型带(驻车时小、高速行驶时大数倍),只作「典型」用;⛔ 端点不是可承诺值,⛔ 不得据它把某个 h_o 判成「刚好合格」。

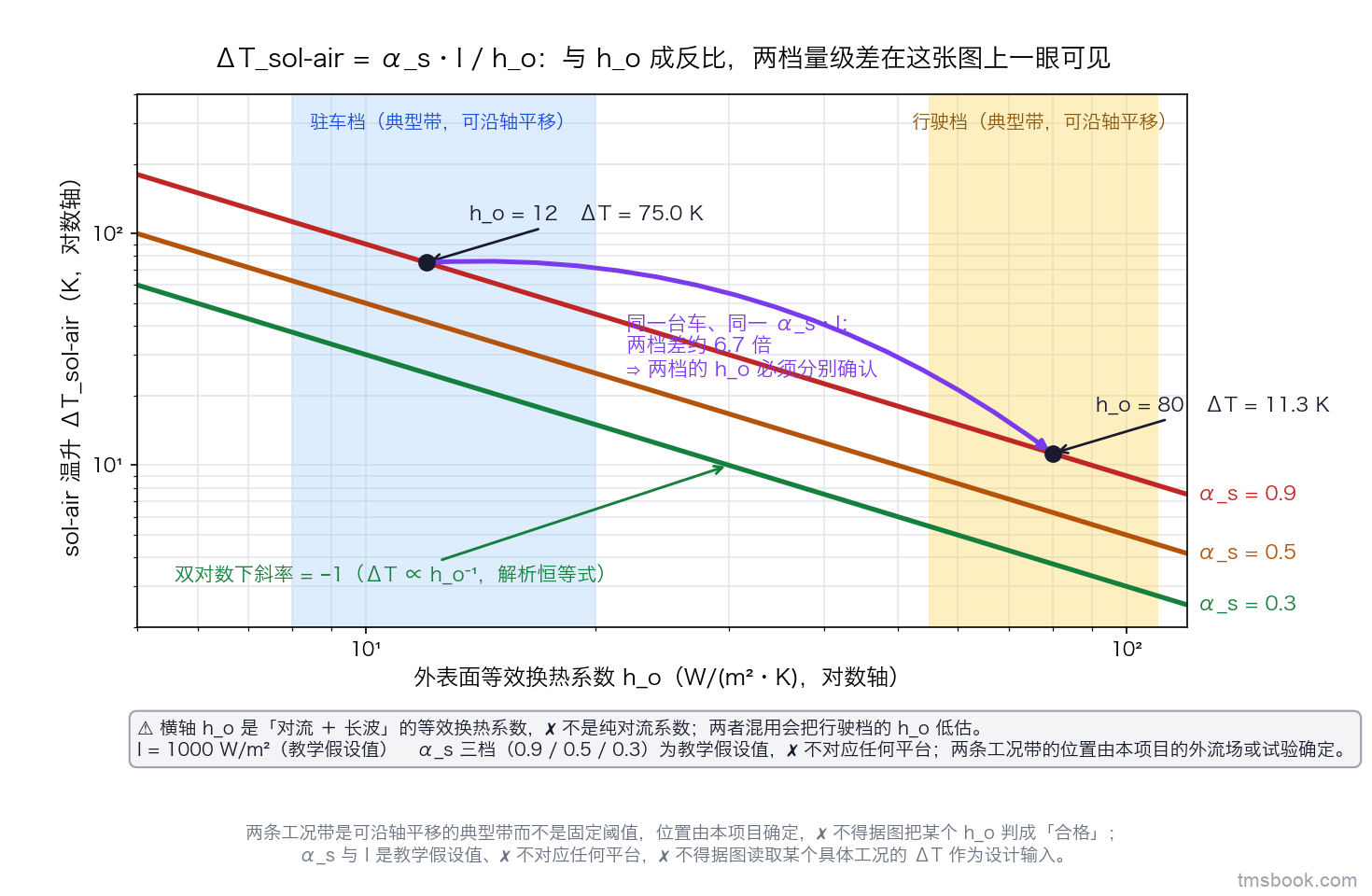

单幅双对数曲线图。横轴外表面等效换热系数 h_o 从 5 到 120 瓦每平方米每开尔文,标签上注明它是对流加长波的等效换热系数;纵轴 sol-air 温升 ΔT,单位开尔文。三条曲线画的是 ΔT 等于 α_s 乘 I 除以 h_o,分别对应 α_s 等于 0.9、0.5、0.3,I 固定 1000 瓦每平方米并标在图内文字框里,每条曲线右端带文字标签写出该条的 α_s 值。横轴上两条半透明竖直色带标出驻车档与行驶档的典型位置,两条带都画成可沿轴平移,带的行尾标明由本项目的外流场或试验确定。α_s 等于 0.9 那条曲线上两个带文字的实点,一个在 h_o 等于 12 处标 75.0 K,一个在 h_o 等于 80 处标 11.3 K,两点之间一条带箭头的连线标同一台车、同一 α_s 乘 I,两档差约 6.7 倍;图内另有一处斜率标注写双对数下斜率为负 1。图上两个实点由教学假设值代入公式算得,不对应任何平台;两条工况带是可平移的典型带,不得据图把某个 h_o 判成合格。
图5 sol-air 温升在驻车与行驶两档下的量级差。要从图上读出三件事:①ΔT_sol-air 与 h_o 成反比——双对数图上是一条斜率 −1 的直线,图上有斜率标注;②两个实点与它们之间的箭头把「同一台车、同一 α_s·I」在两档下的差标了出来,所以两档的 h_o 必须分别确认;③三条 α_s 曲线之间的竖直间距就是 α_s 之比,浅色漆能把温升按这个比例压下来。⚠ α_s 与 I 是教学假设值、不对应任何平台;两条工况带是可沿轴平移的典型带而不是固定阈值,位置由本项目确定,⛔ 不得据图把某个 h_o 判成「合格」,也⛔ 不得据图读取某个具体工况的 ΔT 作为设计输入。

易错点。

  • 两种工况取同一个 h_o 走天下。这是本节唯一要防的那个动作。
  • 把地面反射与天空长波整类漏掉。暴晒下的地面本身就是一个高温辐射面,它对车底与侧面的贡献⛔ 不能按环境温度代——这是全集⑧里的两支。
  • 把 α_s 与长波发射率 ε_IR 混用。h_o 里长波那一半会跟着错;这个错设的完整形态与它的量化后果在第 3 讲。

1.5 soak 初场是一个场,不是一个温度:两条来路,与那笔十倍的热容账

是什么。pull-down 或暴晒瞬态的起点不是「舱内某个温度」这样一个数,而是空气、玻璃、仪表台、座椅面料、座椅泡沫内部各自的温度分布。它有两条来路:

两条路都要求同一件事:内饰固体域必须分层,并给热容与热物性

为什么必须分层。内饰件是的。暴晒结束时它的表层与背层可以差很多,而只有表层参与后续几分钟的换热。把整块内饰当成一个等温体,会在前段同时高估它对空气的加热、又低估它的蓄热深度——两个方向的错一起发生,最后凑出一条「看起来还行」的曲线。

一并要声明的敏感项:天窗、遮阳帘、内饰颜色与材料——它们直接改 α_s 与有效太阳开口面积。

一条二分支决策链,入口框写 pull-down 或暴晒瞬态的初场从哪来。左支是 J1-08 的座舱多节点 1D 长瞬态自算,中间框写产出各节点温度随时间,映射框写按分区映射到 3D 固体域,虚线边的前置条件框写须先有一个已标定的多节点模型。右支是 L3-03 的浸车实测,中间框写产出测温网格上的表面与埋点温度,映射框写按位置插值到 3D 固体域,虚线边的前置条件框写须有实车与浸车工位、内部分层仍需导热反推。两支在下方汇入一个共同框写内饰固体域分层并给热容与热物性,框内画一个表层、中间层、背层的三层内饰剖面小图,旁标只有表层参与前几分钟的换热但整块都在蓄热。最下方一个警示红描边的框写按均匀环境温度给初场等于把内饰蓄热一笔勾销,框内一条箭头链由均匀初场指向前段降温曲线整体偏快、再指向出风策略按错的曲线标定。链的右侧另起一个小框列出初场必须一并声明的敏感项:天窗、遮阳帘、内饰颜色与材料。本图为流程与结构示意,三层剖面的层厚比例不代表任何真实内饰件,不得据图量取任何厚度或温度。
图6 soak 初场的两条来路与它们共同的那条硬要求。要从图上读出三件事:①初场是一个场不是一个温度——共同框里的三层剖面把这一点画了出来;②两条来路各有各的前置条件(两个虚线边的框),选哪条不是偏好问题;③警示框把「均匀初场」的后果一路画到了工程决策上,它不停在温度场那一层。两条来路只写去向(承接什么、交接在哪个量上),怎么标定与怎么布点分别在 [J1-08 座舱一维多节点热模型与参数辨识(含 CFD→1D 分区映射)](/academy/topic/J1-08/) 与 [L3-03 整车降温/升温性能主客观评价](/academy/topic/L3-03/)。本图为流程与结构示意,三层剖面的层厚比例不代表任何真实内饰件,⛔ 不得据图量取任何厚度或温度。

那笔热容账(可手算)。初场为什么必须建对,有一个可以当场算出来的根据:把两侧的热容摆在一起。

  • 空气侧:C_air = V_cabin·ρ·c_p = 3.0 × 1.184 × 1007 = 3.58 kJ/K(ρ 与 c_p 取本讲开头的统一基准态,V_cabin 取教学假设值)
  • 内饰侧:C_int = m·c = 30 × 1500 = 45.0 kJ/K(有效参与层质量 30 kg、比热 1500 J/(kg·K))
  • 比值:45.0 ÷ 3.58 ≈ 12.6

⚠ 内饰侧的两个输入是教学假设值不对应任何平台、⛔ 禁止照抄取用;真实值须由本项目的内饰件质量清单与材料数据表给出。

把同样一份冷量分别投给这两个热容,温度下降速率之比就是这个倍数的倒数。所以 pull-down 前段发生的事不是「把空气吹凉」,是「把内饰的热掏出来」——空气温度的下降速率在前段几乎完全由内饰的放热速率决定,而内饰的放热速率由它的表面换热与被晒热的快慢决定(第 3 讲)。按均匀环境温度给初场,等于把这 45.0 kJ/K 里的温差项一笔勾销。

⛔ 这个比值只用于说明「前段由谁主导」,⛔ 不得反用它去反算降温时间。

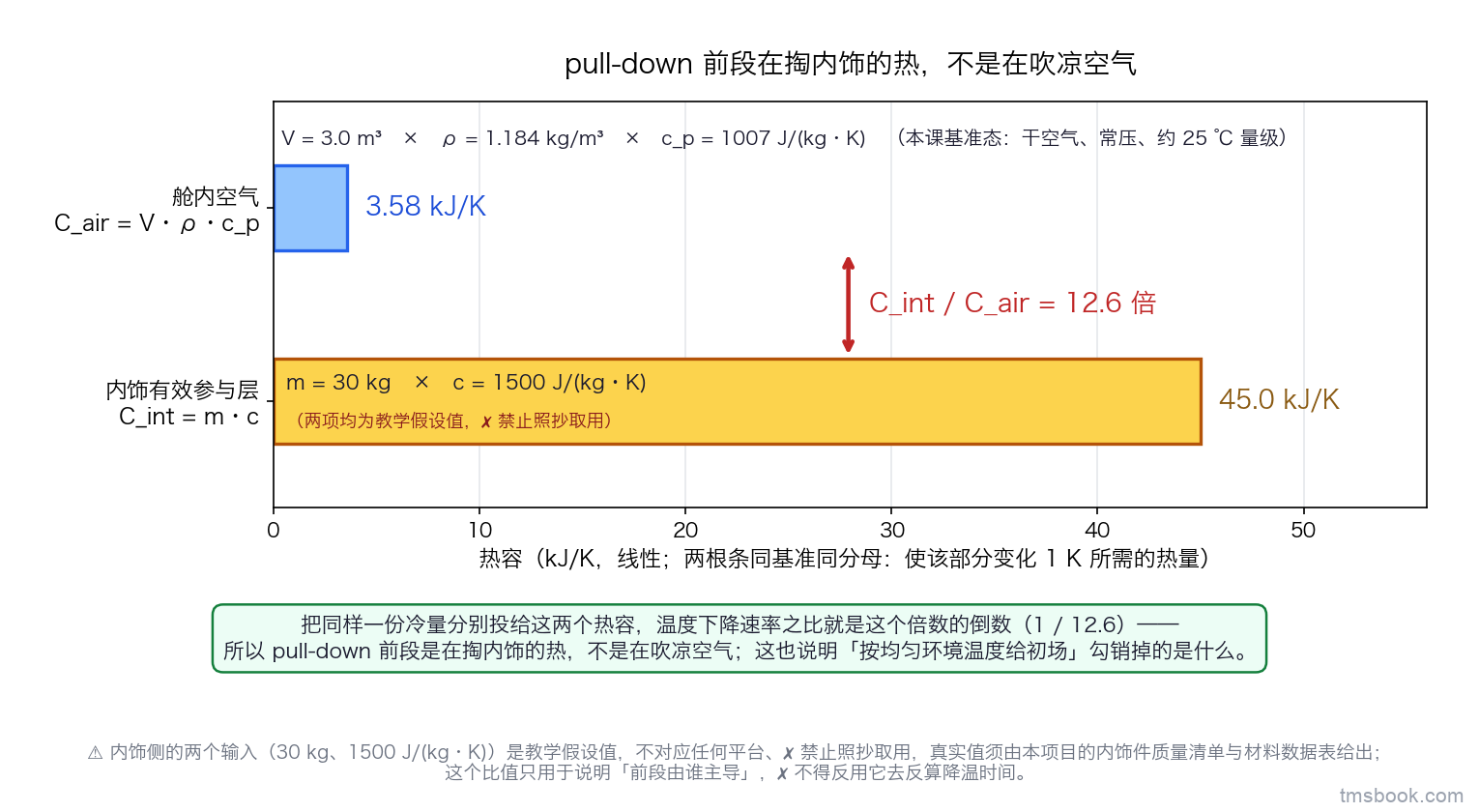

单幅横向条形拆账图。纵向两行,每行一根条:上行是舱内空气 C_air 等于 V 乘 ρ 乘 c_p,下行是内饰有效参与层 C_int 等于 m 乘 c。横轴为热容,单位千焦每开尔文,线性刻度。两根条右端各标出数值 3.58 与 45.0,两根条之间画一条带箭头的竖直标注写 12.6 倍。每根条内部再按乘积因子分段并标出各因子:上行是 3.0 立方米、1.184 千克每立方米、1007 焦每千克每开尔文;下行是 30 千克、1500 焦每千克每开尔文;每个因子下方用小字标教学假设值或本课基准态。图下方一个文字框写:把同样一份冷量分别投给这两个热容,温度下降速率之比就是这个倍数的倒数,所以 pull-down 前段是在掏内饰的热,不是在吹凉空气。内饰侧的两个输入是教学假设值,不对应任何平台、禁止照抄取用;本图只用于说明量级关系,不得据它反算任何降温时间。
图7 内饰与舱内空气的热容账:pull-down 前段在掏谁的热。要从图上读出三件事:①两根条的长度比就是 12.6,标在中间那条竖直标注上;②每根条内部的分段说明这个比值由哪几个因子构成——换一组数可以自己复算;③下方文字框把这个比值翻译成工程结论,也就说明了「按均匀环境温度给初场」勾销掉的是什么。⚠ 内饰侧的两个输入(30 kg、1500 J/(kg·K))是教学假设值,不对应任何平台、⛔ 禁止照抄取用,真实值须由本项目的内饰件质量清单与材料数据表给出;这个比值只用于说明「前段由谁主导」,⛔ 不得反用它去反算降温时间。

还有一个常被漏掉的输出量:内饰表面触摸温度。它由内饰的表面温度决定,不是舱内空气温度——所以必须建了内饰固体域与热容才算得出来。它的限值由本项目的人机与安全规范给出,本课⛔ 不给数、⛔ 不给等级号;本课只做两件事:声明它必须进交付物,并说明它为什么依赖固体域。⚠ 这类门限须由本项目确定,⛔ 禁止抄上一代平台。

易错点。

  • 按均匀环境温度给初场(内饰、座椅、玻璃与空气同温)——pull-down 前二十分钟的温度场形状全错,而且这个错的形态是「终点对上了、路径全错」,最难被发现。
  • 只给表面温度而把内饰当绝热薄壳。等于热容为零,表面温度会被吹凉得飞快。
  • 天窗、遮阳帘、内饰颜色与材料的敏感性没做。它们改的是 α_s 与有效太阳开口面积,不是一个「小修正」。

1.6 出口边界不能缺:最危险的后果不是报错,是它照样收敛

是什么。座舱是一个有压的腔:送风把舱内压到略高于环境,多余的空气从泄压阀与车身缝隙挤出去。这两条出路在 CFD 里必须显式建出来:

  • 泄压阀口——压力出口,且带一条阀片开启压差与阻力特性;⛔ 不是自由出流。
  • 车身缝隙渗漏——沿车身的分布阻力面,或等效多孔介质。

为什么。只给送风入口不给排气出口,求解器的反应可以归成三种后果:

报质量不守恒——这是最好的情形,因为错误可见。 ② 在某个边界上隐式补出一个非物理出口——它照样收敛、云图照样漂亮,而那个假出口的位置完全由数值决定。速度场的整体走向随之失真,呼吸区的浓度场跟着失真。 ③ 舱内压力被数值抬高——进而改变渗漏的方向与流量。

第②种最危险,因为它不报错。这就是质量账那一条的具体形态:账不闭合时,你拿到的不是一个「误差大一点」的解,而是一个建立在假出口上的解。⚠ 这三种后果的分类是本课归纳的,⛔ 不来自任何标准。

工程量级与方向。舱内正压属平台相关量,本课不给数;但方向是确定的:正压时缝隙是出口;负压时(例如高速行驶在车身某些区域引起的外部低压)同一条缝隙变成入口——边界类型会翻转。这一点必须按工况分别声明,⛔ 不能设一次用到底。

上部是一条判据链:入口框写送风进舱质量流量 ṁ_in,判据框写有没有给等量的出路。是这一支进入出口框写质量账闭合,泄压阀按压力出口加阀片开启压差、缝隙渗漏按分布阻力面或等效多孔介质。否这一支分出三个并列的后果框,每框带独立标题与一句后果:报质量不守恒,标最好的情形、错误可见;求解器隐式补出一个非物理出口,标照样收敛、云图照样漂亮、出口位置由数值决定;舱内压力被数值抬高,标进而改变渗漏方向与流量。第二个框用警示红描边,其下画一条箭头链由非物理出口指向速度场整体走向失真、再指向呼吸区浓度场失真。下部是两栏剖面小图对照:左栏标只给入口,画一个封闭腔与一个送风箭头,腔内画一个问号;右栏标入口加两类出口,画同一个腔加泄压阀箭头与沿车身的分布式渗出短箭头。两栏之间画一条带文字的分隔线写温度场对它相对钝、浓度场对它极敏感。本图为流程与结构示意,腔体形状、阀口位置与渗漏分布不代表任何车型,不得据图读取任何压力、流量或渗漏量数值。
图8 缺出口边界的三种后果,以及「给出口」在建模上具体要加的两样东西。要从图上读出三件事:①缺出口有三种后果而不是一种,最危险的是带警示红描边的第②种——因为它不报错;②第②种的后果链一路画到浓度场,说明它影响的不只是压力;③下部两栏对照说明补出口不是「加一个出流面」,是加泄压阀的压力出口加阀片特性、再加沿车身的分布式渗出。三种后果的分类是本课归纳的,不来自任何标准。本图为流程与结构示意,腔体形状、阀口位置与渗漏分布不代表任何车型,⛔ 不得据图读取任何压力、流量或渗漏量数值。

易错点。

  • 只建泄压阀不建缝隙。渗漏量在整车上不是小项,缺了它质量账照样不闭合。
  • 把缝隙建成自由出流。少了阻力特性,出流沿车身怎么分布全靠数值定。
  • 做浓度场时沿用做温度场时那套「缺出口」的模型。温度场对它相对钝,浓度场对它极敏感——温度还能靠导热与辐射抹平,而组分只受输运支配。

本讲收口:前两本账的逐条核对表。下面这张表是本讲 1.1~1.6 的产物,也是三本账里前两本的关闭判据。⚠ 它是本课归纳的,⛔ 不来自任何标准。用法是:建模阶段逐条打勾,交付时随结果一起交。

逐条核对什么 缺了会怎样 在哪一节
质量账 送风入口建了没有;给的是速度型还是质量流量型,口径声明了没有 初始动量分布被抹平,射流穿透深度被系统性算短 1.2
质量账 泄压阀口建了没有(压力出口+阀片开启压差与阻力特性) 质量不守恒,或被隐式补出一个非物理出口 1.6
质量账 车身缝隙渗漏建了没有(分布阻力面/等效多孔介质),方向按工况声明了没有 同上;且正负压下边界类型会翻转 1.6
质量账 回风格栅在本次循环模式下是入口还是出口,说清了没有 内循环下它是入口,温度边界会取错 1.1
能量账 内部固体域(座椅/仪表台/内饰板)建了没有、分了层没有、给了热容没有 初始蓄热为零,前段降温曲线整体偏快 1.1 / 1.5
能量账 初场的来路声明了没有(1D 自算映射/浸车实测映射) 初场退化成一个均匀温度,前段形状全错 1.5
能量账 车外的 h_o 按驻车与行驶两档分别确认了没有 车身得热差一个量级 1.4
能量账 乘员表面建了没有(热源+湿源+CO₂ 源) 热源与源项整支消失,而几何还在,最难被发现 1.1
能量账 内饰表面触摸温度进交付物了没有 一个由表面温度决定的输出量被漏掉 1.5

第三本账——辐射波段账——在第 3 讲关闭。三本账都闭合之后,第 4 讲的网格与湍流模型才开始决定精度。
