J3-02 电池包液冷流道 CFD 与流量均匀性

课程代码 J3-02 · 板块 J 仿真分析 CAE / 换热器/部件级 CFD 时长 约 4.0 小时（8 讲） 前置 J3-01 换热器芯体 CFD 与多孔介质模型；A2-01 管网水力学与流量分配；D1-02 电芯温度不均与温差控制目标 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 J3-02 大纲的完整展开版

---

按任务导航

你手上的事	直接看	还要配
定节流孔该加在哪一端	第 1 讲：画两条集管静压沿程曲线判抢流端	第 6 讲（手段按「改压差链哪一段」选）· 第 3 讲（入口给错，这条判据是哑的）
选建模层级并列全边界清单（开算前）	第 2 讲：七种层级、逐支路 Re、共轭传热域	第 3 讲（十二类边界＋跨模型交接口径）
写一条流量均匀度的验收判据	第 4 讲：γ 的三条口径、它为什么只是过程指标	第 5 讲（温差目标→流量离散→γ 的反解链）
审一份「已调匀」的仿真报告	第 7 讲：验证与确认两侧的证据清单、解析解验设置	第 4 讲（γ 与压降的取值口径）· 第 5 讲（温差归因两级）
判额定点调匀的方案在低温与老化后还成不成立	第 8 讲：工况漂移四域、阻力律指数变了方案跟着变	第 6 讲（节流孔权重随工况变）· 第 7 讲（敏感性核查）

⛔ 本课不覆盖：流道拓扑与结构优化（→ J3-03 冷板/流道拓扑优化）· 冷板部件级压降与温差设计（→ D2-01 电池液冷冷板设计：流道、压降与温差均匀性）· 芯体多孔介质等效与 j/f 标定（→ J3-01 换热器芯体 CFD 与多孔介质模型）· 系统管网与泵选型（→ A2-01 管网水力学：沿程/局部压降与流量分配 J1-06 电池热管理一维建模与快充温升仿真）· 电芯产热模型与温差控制目标（→ D1-01 动力电池产热机理与产热速率建模 D1-02 电芯温度不均与温差控制目标）· 接触热阻与 TIM（→ D2-05 冷板与电芯的接触热阻与 TIM 应用）· 包壳外侧空气边界（→ J2-03 整车外流场与气动—热耦合仿真）· 分配台架与试验方法（→ L2-03 冷却系统台架与流量分配试验）· 两相/沸腾/直冷（本课只算单相液冷）· 分区阀控制律（本课只给接口）· 求解器面板与选项（→ 求解器现行版本手册）· 整包热扩散与热安全试验（→ 归 GB 38031 的射程，以现行目录为准；⛔ 它不为流量分配与电芯温差提供对标判据）；以及任何一个具体的目标值、参量阈值与本底限值——γ 限值、电芯温差目标与最热点温升上限、产热值、压降与泵功预算、节流孔孔径、包壳外侧 h_ext、R_TIM、网格量与 GCI 目标、低温工况温度点，一律由本项目自己的设计验证计划与所引标准现行版本给出，⛔ 本课一个数都不给（课内带数算例全为教学假设值，⛔ 禁止照抄）。

引言：一条经常对的口诀，比一条经常错的贵得多

一个十来片冷板并联的电池包，进出口开在异侧（Z 型）。台架标定下来，靠近进液口那几片下面的电芯明显更热。会上很快就有了结论，而且几乎是异口同声的一句：「Z 型远端流量多」——远端抢流、近端吃亏，那就在远端支路上加节流孔，把它多吃的那份逼回来。

这句话就是本课要拆掉的第一件东西。它的麻烦不在于它错，而在于它经常对：在常见的短粗集管构型上，它给出的方向确实是对的。于是它先赢得信任，再在某一个平台上安静地反过来。一条经常错的口诀会很快被人丢掉；一条经常对的口诀会被人一直用到它出事的那一天，而且出事的时候没有人怀疑它。

它为什么会被读反，其实是可以指出来的：这条经验的完整形式带着一个前提——集管动压回升主导时远端可用压差大、流量偏多；沿程摩擦主导时近端流量偏多。人记住的是「Z 型 / U 型」这两个字母，忘掉的是前面那半句「谁在主导」。而字母是几何图纸上一眼就能看见的，主导项不画曲线看不见。

一个不会报错的错误动作

拿到这个 Z 型包，不画进出集管的静压沿程曲线，直接判「远端抢流」，于是把节流孔加在远端。

如果这个包实际是沿程摩擦主导、近端在抢流，这一刀就正好加在流量本来就少的那一端。被抬阻的那支流量进一步下降，其余支路按并联关系分走这份流量 ⇒ 分配的离散度不降反升；同时系统总压降上升、泵功跟着上升——三个指标一起朝坏的方向走。

而最贵的不是这一步，是下一步：「我是按 Z 型的规律加的节流孔」这句话会让人判定方向是对的、只是量不够，于是继续收紧孔径，朝着错误的方向迭代。⚠ 这类错在 CFD 上不会以不收敛的形式暴露：残差照掉、云图照出、总压降还是个看起来合理的数。它没有报错的位置。

判方向的四步，今天就能对手上的包用

① 先看你的算例本身：计算域含不含集管？入口是不是单一总进口给总流量？——若各支路入口各给了一份流量（或用周期段/单板模型代替全包），下面三步全是哑的：分配已经被当成输入给掉了，你会得到一张完美平齐的柱状图，而它什么也没证明（第 2、3 讲）。

② 沿集管轴向逐站取截面平均静压，画出进（分流）集管的 p_div(x) 与出（合流）集管的 p_com(x) 两条曲线。⚠ 方向全课钉死：x＝0 与支路序号 i＝1 都取在进液口一侧，「近端」＝ i 小的一侧。

③ 看两条曲线的差 Δp_b(x) 沿 x 是增还是减：增 ⇒ 远端可用压差大 ⇒ 远端抢流；减 ⇒ 近端抢流。方向由这一步给出，布置形式给不出——U 型与 Z 型只决定这两条曲线怎么叠（异侧进出时两条曲线的沿程变化相加，同侧进出时部分抵消），⛔ 不决定叠出来的朝向。

④ 节流孔加在 ③ 判出来的那一端——方位是结果，⛔ 不是判据。

还有一个连 CFD 都不用跑的先手估算：进集管里，支路取流带来的动压回升项与沿程摩擦项都正比于 ½ρu_man²（u_man ＝ 集管的截面平均流速），所以两者之比与总流量一阶无关，只由集管的长径比和取流回升的强弱定。⇒ 集管越细长，摩擦越占优（近端抢流倾向）；越短粗，回升越占优（远端抢流倾向）。 第 1 讲把这条比值写成一个两行可复算的式子，并给两组只差集管长径比的教学算例——同样是 Z 型，两组判出来的抢流端相反。

把这件事推到底：本课的两条主线

主线一：并联分配是「集管压降」与「支路压降」之间的份额之争。 写成一个可判真假的量：Λ ≡ 集管侧压力沿程变化的幅度 / 单支路压降（★ 本课归纳的判据量，⛔ 不是任何标准或手册既有的定义；分子分母各由什么构成，第 1 讲与第 4 讲逐项拆开）。Λ→0 时各支路两端的压差趋于相同、分配趋于均匀；Λ 越大越不均。⇒ 从此每一个均流方案都要回答同一句话：你压低的是 Λ 的分子哪一项，还是抬高了分母？ 变截面集管与加大集管截面压的是分子，节流孔与改流道截面抬的是分母，分区供液从两条路径一起压分子（⛔ 分母不动），导流片治的则是分子里的一个局部畸变项。答不出这一句的方案，本课认为它还没有被理解，只是被试出来的。⚠ Λ 只判量级与方向，⛔ 不得拿它反算各支路流量。

主线二：流量不均本身不是缺陷，只有被翻译成电芯温差的那一部分才是。 流量不均匀度 γ（口径见第 4 讲）是过程指标——同样的 γ，产热分布不同、电芯在包内的位置不同，最热电芯的温度可以差很多。⇒ 验收判据必须落在电芯温差与最热点上，⛔ 不落在 γ 上。而这次翻译有两级，两级的口径⛔ 不能混着说，否则会得出「流量减半、温升翻倍」这一类系统性高估（据此定的流量余量偏大、泵功跟着偏大）；第 5 讲给出正确的放大倍数、它的代数式与它失效的两个边界。

⚠ 顺带把一件读者一定会去找的事说明白：流量不均匀度的限值与电芯温差目标都没有公开统一的标准，多由主机厂/电池厂的设计验证计划内控规定 ⇒ ⛔ 本课不给 γ 的任何限值，也⛔ 不许从别的项目抄一个来当验收线。本课给的是替代物：从本项目的温差目标往回推到允许的流量离散、再推到允许的 γ 的那条反解链（第 5 讲）。

本课交出什么

输入是一份已经有几何的整包液冷方案（集管走向、冷板数量与流道形式、进出口位置）；输出是三份带口径的东西：① 各支路流量分布与不均匀度 γ、γ_R；② 最热电芯的位置与全包电芯温差 ΔT_cell；③ 系统压降 Δp_sys 与水力功率 P_hyd 的拆账（三者取的是哪一层、哪一段、哪一种功率，口径分别在第 4、5 讲钉死）。三份合起来才构成一次可复用的结论，第 1 讲逐份说明缺了哪一份下游具体做不了什么。

⇒ 全课的落点可以用一句话概括：把那条口诀，换成 Δp_b(x) 这条曲线的斜率符号。 口诀给你一个答案，曲线给你一个判据——判据在你换一个包、换一个工况、换一个供应商的时候仍然成立，答案不会。

第 1 讲　方向看两条静压曲线的差，量级看阻力比 Λ

这一讲不讲网格、不讲边界条件、不讲求解器面板——那是第 2、3 讲的事。它只做一件事：把「几十片冷板并联，流量为什么分不匀、往哪一端偏」这个问题，从一句可以背下来的口诀，换成一条你能在自己的算例上画出来、而且能判真假的判据。这一步做不到，后面七讲都是在一个错的方向上做精细化：网格再细、模型再贵，节流孔只要加错那一端，流量不均匀度、系统压降、泵功会一起朝坏的方向走，而这类错在 CFD 上不会以不收敛的形式暴露——残差照掉、云图照出、总压降还是个看起来合理的数。

这一讲要建立三个判断：① 分配由每一支路自己的两端压差决定，而那个压差沿集管是变的 ⇒ 各支路的阻力特性完全一样，流量也可以差很多，不均的根在集管、⛔ 不在支路；② 偏向的方向由进、出两条集管的静压曲线之差 Δp_b(x) 沿程是增是减决定，布置形式（U 型／Z 型）只决定这两条曲线怎么叠，⛔ 不决定叠出来的方向；③ 不均的量级由阻力比 Λ ＝ 集管侧压力沿程变化幅度 ÷ 单支路压降 决定 ⇒ 第 6 讲要排的每一个均流手段，从此都能被问同一句话：你压低的是 Λ 的分子哪一项，还是抬高了分母？答不出这句话的方案，本课认为它还没被理解，只是被试出来的。

本讲开头先钉三条约定（全课通用，⛔ 中途不换写法） · 方向：沿集管的轴向坐标 x（m）取 x＝0 在进液口一侧，支路序号 i＝1..N 也从离进液口最近的那一支起数；「近端」＝ i 小的一侧、「远端」＝ i 大的一侧。⛔ 全课的正文、图与图注一律照此——方向一反，这一讲的结论会整条跟着反。 · 流量与热：支路流量一律写质量流量 ṁ_i（kg/s，i 为支路序号，N 为并联支路数）；Q 在全课只表热量，⛔ 一律不用 Q 表流量；确需体积流量时写 V̇ 并注明温度（密度随温度变）。 · 摩擦因子：全课压降式一律用 Darcy 摩擦因子 f_D：Δp ＝ f_D·(L/D_h)·½ρu²，⛔ 全课不出现不标类型的裸 f。⚠ 本讲会用到 f_D、水力直径 D_h、流量不均匀度 γ、系统压降 Δp_sys、水力功率 P_hyd 这几个量，但只用它们的定性含义；它们的取值口径（标准差取哪一种、分母是什么、取值区间从哪到哪、与 Fanning 因子怎么换算）在第 4 讲统一钉死，⛔ 本讲不另立一套。

1.1 本课的坐标系：输入是一份已有几何的方案，输出是三份带口径的交付物

是什么。本课的输入是一份已经有几何的整包液冷方案——集管走向与截面、冷板数量与流道形式、进出口位置都已经画出来了。输出是三份可以被下游直接取用的交付物：

1. 各支路流量分布（柱状图）与流量不均匀度 γ、γ_R（标准差归一与极差归一两个数，口径在第 4 讲钉死）；
2. 最热电芯的位置与全包电芯温差 ΔT_cell（＝同一时刻全包电芯最高温 − 最低温，这一层的取法在第 5 讲钉死）；
3. 系统压降 Δp_sys 与水力功率 P_hyd 的账——拆到集管、支路、局部损失各占多少。

为什么是三份而不是一份。这三样合起来才构成一次可复用的结论，少一份下游就有一步做不了：只交第 ① 份，γ 是过程指标，同样的 γ 在不同产热分布、不同电芯位置下对应的最热电芯温度可以差很多 ⇒ 判不了「够不够好」；只交第 ② 份，你知道热点在哪，却不知道该改哪一段（集管？支路？某个局部损失？）；只交第 ③ 份，回答不了「均匀性是不是用泵功买来的」。⇒ 验收判据必须落在电芯温差与最热点上，⛔ 不落在 γ 上——这是全课第二根钉子，第 4、5、6、8 讲各会敲一次。

工程量级。本课的限值类数字一律是平台相关量、⛔ 一个都不给，但每一个都带着去处：γ 的限值无公开统一标准，多由主机厂／电池厂的设计验证计划内控规定 ⇒ 不写这句，读者会去找一个并不存在的标准；本课给的替代物是从温差目标反解 γ 的链条（第 5 讲）。电芯温差目标与最热点温升上限 ⇒ D1-02 电芯温度不均与温差控制目标 与本项目的工况定义；电芯产热值 ⇒ D1-01 动力电池产热机理与产热速率建模 / D1-02 电芯温度不均与温差控制目标；系统压降与泵功预算 ⇒ J1-06 电池热管理一维建模与快充温升仿真 / A2-01 管网水力学：沿程/局部压降与流量分配。⇒ 而三份交付物的结构、以及它们之间的判据关系与平台无关，可以直接照用。

★ 今天就能用的一份产物规格（把上面这段变成可核对的三行，交付前逐行对）：

• 分配柱状图：横轴 i＝1..N 且 i＝1 标「近端」，纵轴归一化（或写明量纲由本项目给）；必须同时标出 N，以及这次比较是在同总流量／同泵工作点／同泵功中的哪一个条件下做的（为什么必须声明，见第 3 讲）；γ 与 γ_R 两个数并列、各带名字，⛔ 不写一句笼统的「不均匀度是多少」。
• 温度云图：标出最热电芯的编号与它所属的支路，并写明报的温差是「全包电芯最高−最低」这一层，⛔ 不与「支路间平均温差」「单颗电芯内部温差」混报——这三个数在同一个包上可以差好几倍，而它们在中文里都叫「温差」。
• 压降-泵功对比表：γ（或 γ_d）、最热电芯温差、P_hyd 三量并列，并注明比较条件；只报相对变化，⛔ 不把某一次的绝对幅度写成经验值。

易错点。

• 把本课当成某个求解器的操作手册去读。具体面板与选项归求解器文档，本课交付的是判据——判据换一个求解器仍然成立，面板不成立。
• 以为「算出流量分布」就完成了。没有被翻译成温差与最热点的分配结果，不能作为验收依据。

1.2 支配方程只有一条：每一支路都在它自己的那个压差下取流量

是什么。对每一条支路都有

Δp_b,i ＝ p_div(x_i) − p_com(x_i)，i ＝ 1..N，且 Σ ṁ_i ＝ ṁ_total

其中 p_div(x) 是进（分流）集管在位置 x 的静压（Pa），p_com(x) 是出（合流）集管在同一位置的静压（Pa），Δp_b,i 是第 i 条支路两端的压差（Pa）。每一支路自身的 Δp_b,i(ṁ_i) 是它的阻力特性 ⇒ 这是 N 个非线性方程加一个总流量约束，解出来的就是分配。

为什么把它放在最前面。为了立刻取消一个很自然的错误直觉——「各支路做得一模一样，所以流量一样」。各支路的阻力特性可以完全相同，而驱动它们的压差并不相同，因为 p_div(x) 与 p_com(x) 都沿 x 变。⇒ 分配不均的根在集管，⛔ 不在支路。

⚠ 这条平衡还常被写成「进集管压降 − 出集管压降 ＝ 支路压降」的形式。字面读下去像是两条集管的总压降相减，于是读者会以为各支路的 Δp_b 是同一个数——那正是本讲第一步要取消的东西。它实际说的是同一个轴向位置上两条集管的静压之差：p_div(x_i) − p_com(x_i)。⇒ 判断一份报告有没有踩这个坑，只要问一句：你的 Δp_b 是一个数，还是 N 个数？

工程量级。各支路 Δp_b,i 之间的差异，往往只占系统压降 Δp_sys 的百分之几到十几；而这点压差差被支路的阻力律放大或压缩：层流段 Δp ∝ ṁ¹ ⇒ 压差差 10% 就是流量差 10%；湍流段 Δp ∝ ṁ^1.8 ⇒ 压差差 10% 只换来 1.1^(1/1.8) − 1 ≈ 5% 的流量差。（★ 这条量级关系是本课归纳的；指数 1.8 是 1.75~1.8 区间内的取值——光滑管湍流的经典关联式给 f_D ≈ 0.316·Re^(−0.25)，即 Δp ∝ ṁ^1.75，来源等级为行业手册／教科书、本课未逐页复核 ⇒ 全课统一取 1.8 做量级演算，⛔ 它不是任何流道的实测指数、⛔ 不作设计输入。）⇒ 湍流支路天然比层流支路好调匀，同一份不均的压差，在层流支路上会原封不动地变成流量不均。这也预告了第 8 讲：低温高黏会把支路从过渡带推进层流带，阻力律的指数从约 1.8 变成 1，均流方案是按原来那种形状调的。

从进液法兰到出液法兰，压力依次经过哪几段——影响并联流量分配的因素全集。这个全集我是沿几何路径数出来的：从进液法兰出发，压力依次经过分流集管、支路、合流集管。⚠ 但不在这条几何线索上、却同属这个集合的还有两类：全局耦合类（泵工作点、热-流反馈——它们不在管路的某一段上，而是把整条链接成了环）与单相稳态 CFD 算不出、但台架上真实存在的类（气泡）。只沿几何线索数，这两类会成建制地不出现，而清单看起来是完整的。

• 进（分流）集管侧：①沿程摩擦 ②支路取流造成的动量回升（静压回升）③分流三通的局部损失 ④集管截面沿程变化（渐缩／渐扩）⑤进口射流冲击与集管弯头
• 支路侧：⑥入口收缩与出口扩张的局部损失 ⑦支路沿程摩擦（含入口段修正）⑧支路内转向（蛇形流道的弯头）⑨节流孔／调阻件 ⑩加工偏差、钎焊余料与堵塞造成的支路间阻力散布
• 出（合流）集管侧：⑪合流三通的局部损失 ⑫速度沿程递增造成的动量损失 ⑬沿程摩擦 ⑭出口截面变化
• 全局耦合：⑮泵曲线与系统曲线的交点（⛔ 总流量不是给定量）⑯温度→黏度→阻力的反馈 ⑰高差与重力项
• 台架有而本课单相稳态 CFD 算不出：⑱气泡滞留与排气不净

⇒ 射程：①~⑭ 在本课全解（第 4 讲把 ①~⑨、⑪~⑭ 拆成压降账；⚠ ⑩ 不进那张账——它不是一条支路上某一项的大小，而是同一项在支路之间的差异，要用最坏组合或统计抽样另做一套，落在第 8 讲）；⑮⑯⑰ 本课只给判据与接口（⑮ 去向 J1-06 电池热管理一维建模与快充温升仿真 与 A2-01 管网水力学：沿程/局部压降与流量分配，⑯ 在第 8 讲判方向）；⑱ 只给去向 L2-03 冷却系统台架与流量分配试验。

易错点。

• 把 Δp_b 当成一个全局常数。那等于假设集管无损失——而集管有没有损失，正是这门课要算的东西。
• 忘了总流量约束本身也不是给定的。ṁ_total 由泵曲线与系统曲线的交点决定，均流改造会让这个交点移动（第 3 讲）。

★ 今天就能用的一步：拿到任何一版分配结果，先把 Δp_b,i 与 ṁ_i 两列并排列出来，再按这条支路的阻力律指数把压差差折成流量差（层流 1:1、湍流约 2:1）。两列对不上，说明后处理取的不是同一位置的静压——先查量具，⛔ 别先怀疑模型。

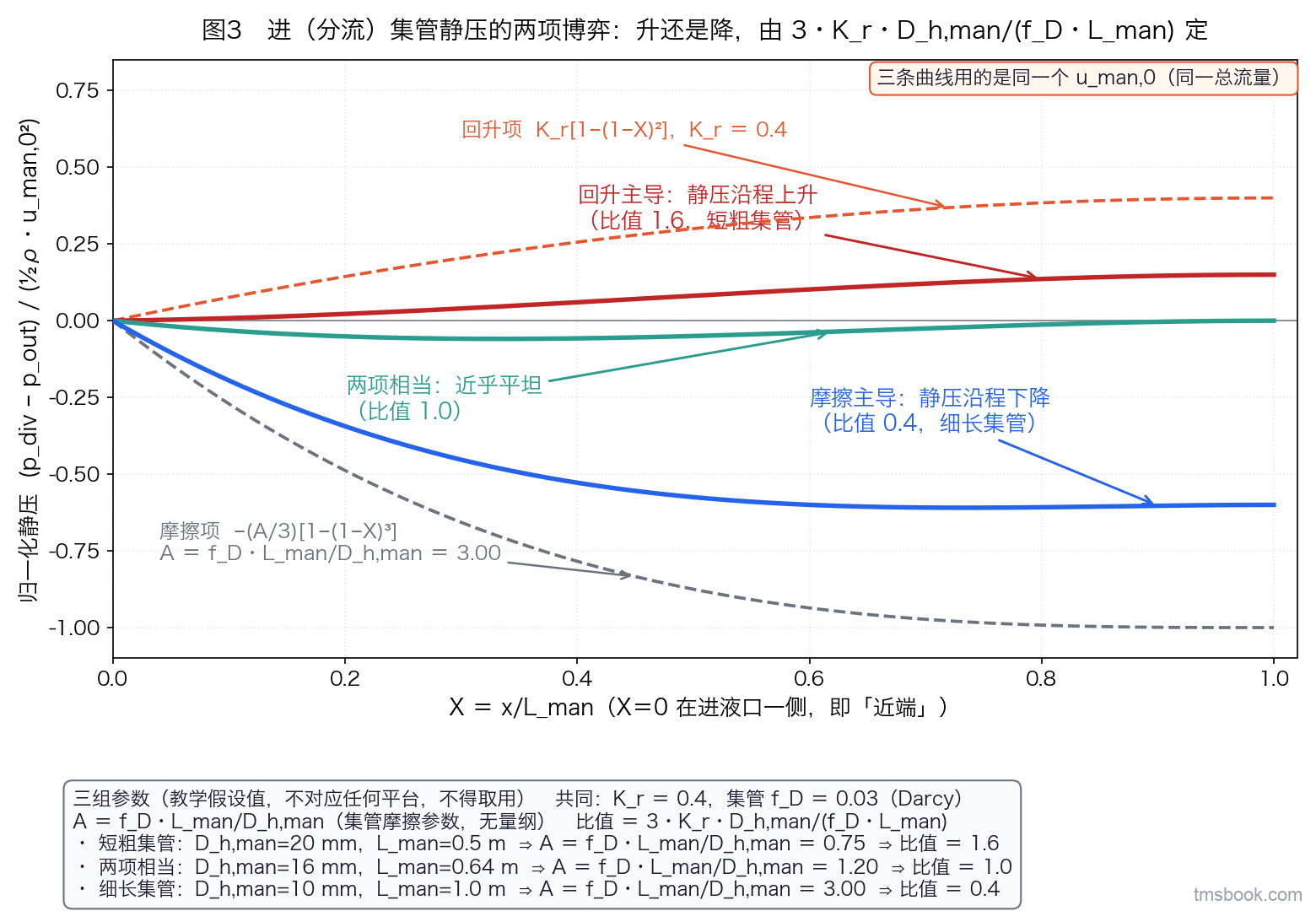

1.3 进（分流）集管的静压会沿程上升：两项反向博弈，谁主导由一个比值定

是什么。进集管沿 x 不断向支路分流，集管流速 u_man(x)（m/s，u_man,0 指进集管入口处的值）沿程递减。一维动量平衡里因此出现两个方向相反的项：沿程摩擦让静压降，速度递减带来的动量回升让静压升。⇒ p_div(x) 到底是升还是降，取决于谁大。

为什么它能写成一个与流量无关的比值。两项都正比于 ½ρu_man² ⇒ 它们的比值不含流量的一阶依赖。在「等间距等流量取流、u_man 沿 x 线性递减」这一教学假设下逐项积分：摩擦项带一个 ∫₀¹(1−ξ)²dξ ＝ 1/3，得 (f_D·L_man/(3·D_h,man))·½ρu_man,0²；取流回升项得 K_r·½ρu_man,0²。其中 L_man 是集管从第 1 支到第 N 支的有效长度（m），D_h,man 是集管的水力直径（m），K_r 是集管动压回升系数——支路取流处静压回升占动压变化的比例（无量纲，★ 本课记法）。两者相除：

回升项 ÷ 摩擦项 ≈ 3·K_r·D_h,man/(f_D·L_man)

⇒ 系数 3 是这条积分给出的代数结果，⛔ 不是经验系数、⛔ 不是修正因子。⇒ 集管越细长（f_D·L_man/D_h,man 大）摩擦越占优，越短粗回升越占优。

把它算成一个手算题（⚠ 以下两组全部是教学假设值，⛔ 不对应任何平台、⛔ 不得取用）。两组共同取 K_r ＝ 0.4、集管 f_D ＝ 0.03（⚠ 这是一个便于手算的整值，落在光滑管湍流 f_D 的量级内，⛔ 不是由任何关联式在某个 Re 下复算出来的值、⛔ 不得当作集管摩擦因子的取用值）：

• 短粗集管：D_h,man ＝ 20 mm、L_man ＝ 0.5 m ⇒ 3×0.4×0.020/(0.03×0.5) ＝ 1.6 ⇒ 取流回升占优 ⇒ 远端抢流倾向；
• 细长集管：D_h,man ＝ 10 mm、L_man ＝ 1.0 m ⇒ 3×0.4×0.010/(0.03×1.0) ＝ 0.4 ⇒ 沿程摩擦占优 ⇒ 近端抢流倾向。

⇒ 两组的抢流端相反，而两组可以是同一种布置形式。这就是 1.4 那条反钉子的可手算形式。

K_r 怎么拿到。⛔ 本课不给 K_r 的数——它随支路开孔形式、开孔比、三通几何与取流比而变，属构型相关量，须由本项目标定；⛔ 禁止照抄别的项目或上一代的取值。替代物是两条标定路径：① 后处理反解——在全包算例里沿集管逐站取截面平均静压与动压，用相邻两站之间的静压回升量 ÷ 动压变化量即得该站的 K_r（本课给 K_r 的定义就是这个比值）；② 局部算例——单独建一段含一到两个取流三通的集管算例，扫开孔比与取流比，得到 K_r 随工况的变化。⚠ 两条路径都必须写明取的是哪个截面、哪种平均方式（面积平均静压还是质量流量加权总压）——换一种平均方式就是另一个 K_r。

射程（写在这里，因为它决定了这个比值能不能进报告）。该比值只用于判「谁主导」，⛔ 不得反算 γ、⛔ 不得反算各支路流量。取流不等间距、或集管本身变截面时，上面那条积分要重新做，⛔ 不许原式照搬。

易错点。

• 以为「集管里流速降下来了、压力当然也降」。那是把动量回升整项漏掉了——而它恰恰是远端抢流的物理来源。
• 以为「把集管做粗就能扭转方向」。加粗让两项同时按 ½ρu_man² 缩小 ⇒ Δp_man 下降、幅度改善；但比值 3·K_r·D_h,man/(f_D·L_man) 里 D_h,man 就在分子上——摩擦项还要再按 1/D_h,man 多缩一档 ⇒ 比值只朝回升占优那一侧移动一点，⛔ 不会把抢流端换到另一头（除非这个包原本就落在临界附近）。⇒ 改的是幅度、⛔ 不是方向。第 6 讲 6.3 会再敲一次这条。

★ 今天就能用的四步：量出你这个包的 D_h,man 与 L_man → 取集管 f_D 的量级 → 按上面两条路径之一标出 K_r → 代进 3·K_r·D_h,man/(f_D·L_man)。大于 1 ⇒ 回升占优、远端抢流倾向；小于 1 ⇒ 摩擦占优、近端抢流倾向。这一步只花几分钟，而它决定了 1.4 那一刀该往哪一端下。

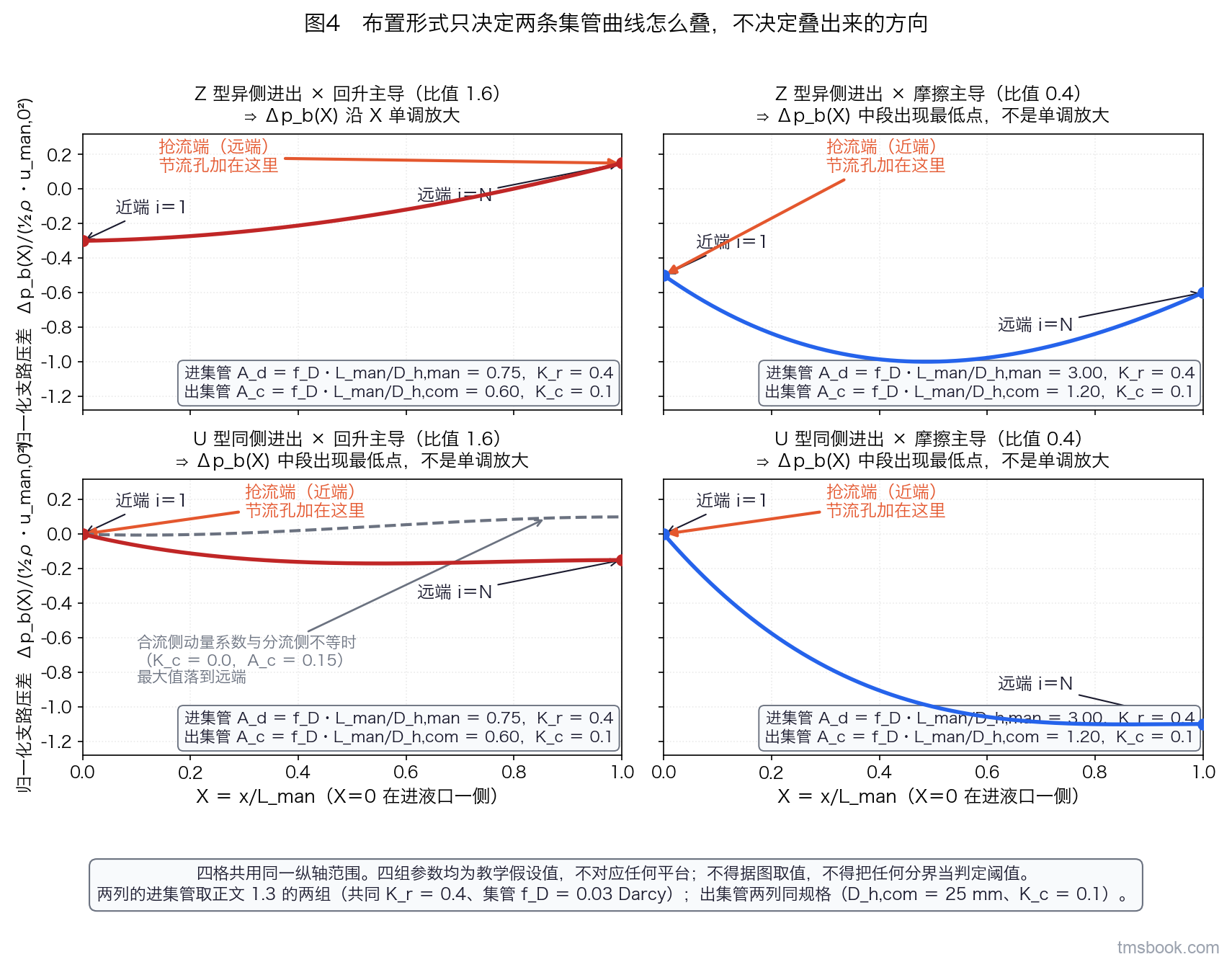

1.4 出（合流）集管一定下降；U 型与 Z 型只决定两条曲线怎么叠

是什么。出（合流）集管里，流量沿流动方向不断汇入，速度递增 ⇒ 动量损失与沿程摩擦同号，静压单调下降，越靠近出口越低。⇒ 进集管两项相反（可能升也可能降），出集管两项同向（一定降）——两条曲线的性格不同，这才是 U 型与 Z 型差别的物理根源，而不是「Z 型天生不均」。

顺带一个可用的推论：出集管的压降通常比进集管更可预测（没有正负号之争）⇒ 拿一维估算去校核出集管那一段，比校核进集管更容易对得上。⚠ 但⛔ 不要把这句话读成「出集管可以用一维关联式顶掉」：出集管里全是合流三通，而三通与突扩正是局部损失系数最不可靠的地方 ⇒ 第 2 讲那一刀是两条集管都留给三维、把一维用在规整的支路流道上（2.2；三维/一维的界面画在三通处，见 2.7 验收第 2 项）。⇒ 这里说的「更可预测」只影响你对结果的信心，⛔ 不改变那一刀切在哪儿。

两种布置怎么叠。

• Z 型（异侧进出）：两条集管的流动方向相同 ⇒ p_div 与 p_com 的沿程变化在做差时相加，Δp_b(x) 沿 x 单调放大；
• U 型（同侧进出）：两条集管流向相反 ⇒ 两者的沿程变化在做差时部分抵消。

⇒ 这解释了为什么在动压回升主导时 Z 型远端可用压差大、流量偏多，而在沿程摩擦主导时近端流量偏多；也解释了为什么 U 型在很多常规构型上看起来更均——它靠的是抵消，而抵消的程度依赖两条曲线的相对幅度 ⇒ 抵消可以不完全，也可以过头。⛔ 本课不给「U 型比 Z 型均多少」的任何数——那完全取决于 K_r 与 f_D·L_man/D_h,man。

★ 这一节要当场算破的那句话：「Z 型远端流量多、U 型近端流量多——记住这条口诀就能判方向。」

为什么它必然被读反（诱因就在这条结论平常的写法里，⛔ 不是本课立个靶子来打）。这条结论在本课程体系里的完整措辞，是把主导项与布置形式用括号绑在一起说的：「集管动压回升主导时（Z 型异侧进出更典型）远端可用压差大、流量偏多；沿程摩擦主导时（U 型同侧进出更典型）近端流量偏多」。读者记住的是括号外那两个字母（Z／U），忘掉的是括号里那个前提（哪一项在主导）。⚠ 更糟的是：这条口诀在常见的短粗集管构型上碰巧是对的（1.3 的第一组：比值 1.6，回升占优，Z 型确实远端抢流）⇒ 它不会立刻出错，只在集管细长或取流回升偏弱的构型上翻过来（1.3 的第二组：比值 0.4）。一条经常对的口诀，比一条经常错的口诀危险得多——它会先赢得信任，再在某一个平台上安静地反过来。

读者会做错的那个具体动作。拿到一个 Z 型集管的包，不画 p_div(x) 与 p_com(x) 两条沿程曲线，直接判「远端抢流」，于是在远端支路加节流孔（或把集管远端做渐缩）。若这个包实际是沿程摩擦主导、近端抢流，这一刀正好加在流量本来就少的那一端。

代价（结构性，⛔ 不给数）。被抬阻的那一支流量进一步下降，其余支路按并联关系分走这份流量 ⇒ γ 不降反升；同时系统总压降上升、泵功上升 ⇒ 三个指标同时朝坏的方向走。而最贵的不是这一步，是下一步：「我是按 Z 型的规律加的节流孔」这句话会让人判定方向对、只是量不够，于是继续收紧孔径——朝错误的方向迭代。⚠ 这类错在 CFD 上不会以不收敛的形式暴露：残差照掉、云图照出、总压降还是个看起来合理的数。

正确的判据（★ 本课归纳，⛔ 不是任何标准或手册既有的条款）。

1. 判方向只看一件事——把 p_div(x) 与 p_com(x) 两条沿程静压曲线画出来，看它们的差 Δp_b(x) 沿 x 是增还是减。布置形式只决定这两条曲线怎么叠，⛔ 不决定叠出来的方向。
2. 主导项之比可以先估：按 1.3 的 3·K_r·D_h,man/(f_D·L_man) 算一个数，判出谁主导——它与总流量一阶无关（f_D 随 Re 只弱变），所以在总流量还没定死的阶段就能用。⛔ 该比值只用于判「谁主导」，⛔ 不得反算 γ、⛔ 不得反算各支路流量。
3. ⛔ 不许拿别的项目的结论直接套：同样是 Z 型，集管长径比与取流回升强弱不同，方向可以相反。
4. 节流孔一律加在抢流的那一端（由上面第 1 条判出来的那一端），⛔ 不是「远端」也⛔ 不是「近端」——方位是结果，⛔ 不是判据。

易错点。

• 把出集管当成进集管的镜像来处理。两者的动量项符号不同，它不是镜像。
• 出口边界紧贴最后一支的合流处 ⇒ 合流损失被出口边界污染，而最末几支恰恰是分配判断最关心的（第 3 讲给可判真假的自检法）。

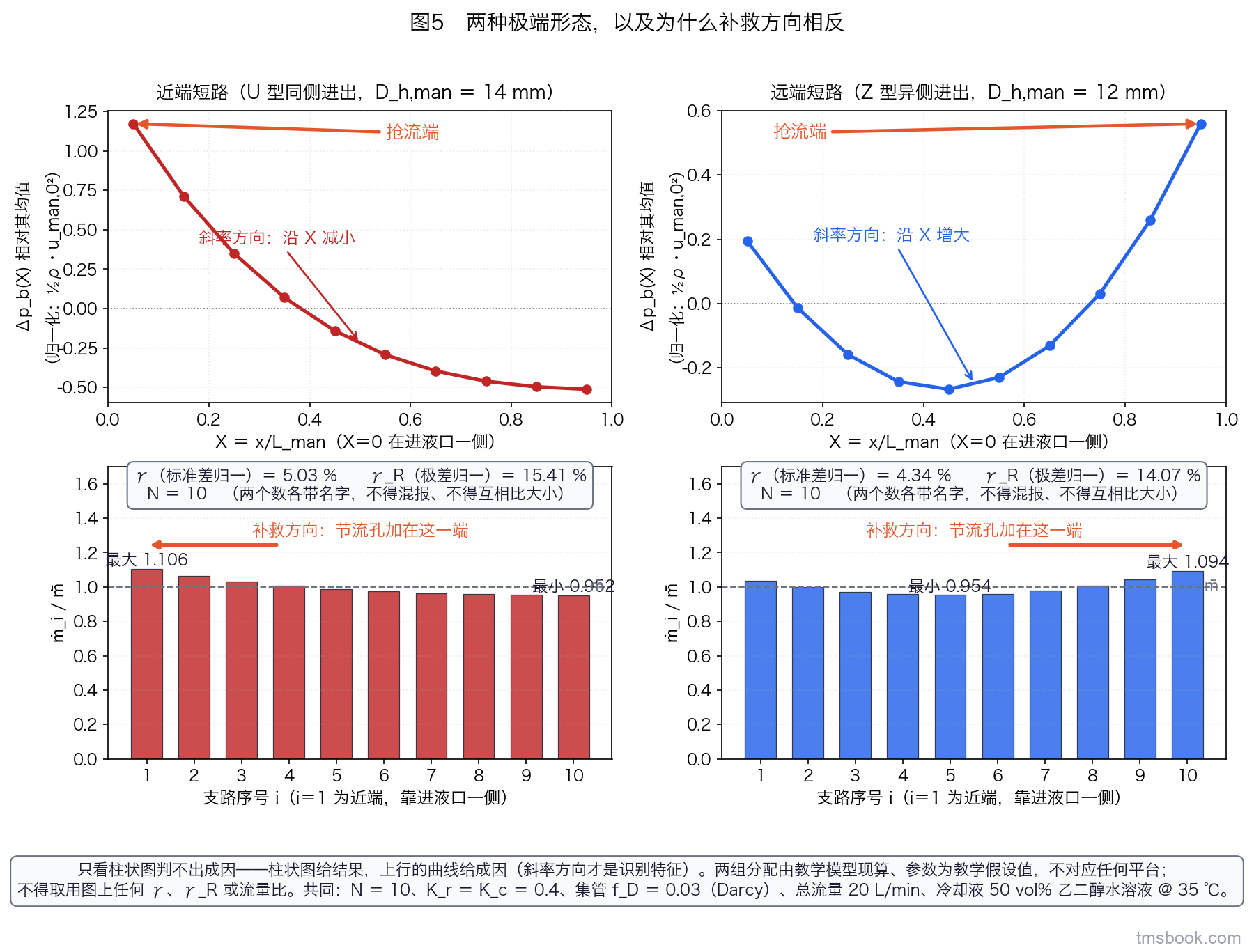

1.5 不均的量级由阻力比 Λ 定；量级走到极端，就是两种短路形态

是什么。定义 Λ ≡ Δp_man / Δp_b（无量纲），其中 Δp_man ＝ Δp_b(x) 沿 x 的极差（Pa，即集管侧压力沿程变化的幅度），分母是单支路压降。Λ→0 时各支路两端压差趋于相同 ⇒ 分配趋于均匀；Λ 越大越不均。★ 这个判据量是本课归纳的，⛔ 不是任何标准或手册既有的定义。

为什么值得给它一个名字。它把「集管形式、集管尺寸、支路阻力、支路数、节流孔」这些看似互不相干的变量收进同一个判据里 ⇒ 从此每一个均流方案都能被问同一句话：你压低的是 Λ 的分子哪一项，还是抬高了分母？（第 6 讲会照这句话把所有手段排一遍：变截面集管与加大集管截面压的是分子，节流孔与改流道截面抬的是分母，分区供液从两条路径一起压分子（⛔ 分母不动）。）

射程。Λ 与 γ 的关系是单调的定性关系，⛔ 本课不给 Λ→γ 的定量换算式——那需要具体的支路阻力律与集管几何，且在层流段与湍流段形状不同；Λ 的量级本身是平台相关量、⛔ 不给数（替代物就是 1.3 的比值加这里的定义式，两者都能在你自己的算例上算出来）。

两种极端形态。Λ 大到一定程度，分配会落进两种极端，而它们的补救方向相反：

• 近端短路：靠进液口的几支吃掉大部分流量，远端支路接近滞流；
• 远端短路：远端几支抢流，近端偏少。

两者在分配柱状图上一个左高右低、一个左低右高；而更可靠的识别特征是集管压力沿程曲线的斜率符号——柱状图只给结果，曲线给的是成因。

⚠ 极端形态下，滞流那一支的电芯温升由 Q_gen/(ṁ·c_p) 项主导且 ṁ 很小 ⇒ 温升会非线性放大：φ（冷却液温升在电芯相对进液温升中的占比，口径与推导在第 5 讲）在滞流支路上 →1，放大倍数逼近 2、也就是逼近线性反比 ⇒ 它是全课温升被放大得最厉害的那一支。⚠ 但⛔ 别把「放大得最厉害」读成「1+φ 在这里不好使」——恰恰相反：滞流支路 Re 已经很低、入口段很短，1+φ 的前提在那里反而更接近成立（第 5 讲 5.3）；1+φ 真正失效的是另外两条边界（入口段主导、支路落在过渡/湍流带），两条都让实际放大倍数略大于 1+φ，同在 5.3。⛔ 具体数值是平台相关量、不给。

易错点。

• 把 Λ 当成能直接算出 γ 的公式去用。它只判量级与方向。
• 只盯分母（加节流孔）而忘了分子。抬支路阻力会同时抬高 Δp_sys 与泵功，而改集管往往更便宜（第 6 讲的权衡）。
• 只看柱状图就动手，把两种形态的补救方向搞反。
• 看到「近端电芯更热」就直接断定该在近端做文章。现象与成因之间还隔着一次判据：近端更热确实对应近端流量少，但流量少是因为远端在抢 ⇒ 该动的是远端。本课那个 12 片冷板 Z 型案例的反直觉之处正在这里。

★ 今天就能用的一张识别表（三行，从现象走到动作）：柱状图形态（左高右低／左低右高）→ Δp_b(x) 曲线的斜率符号（增／减）→ 抢流端（远端／近端）→ 节流孔与渐缩加在抢流端。⚠ 前两行必须都填，只填第一行就动手，正是上面那条反钉子的入口。

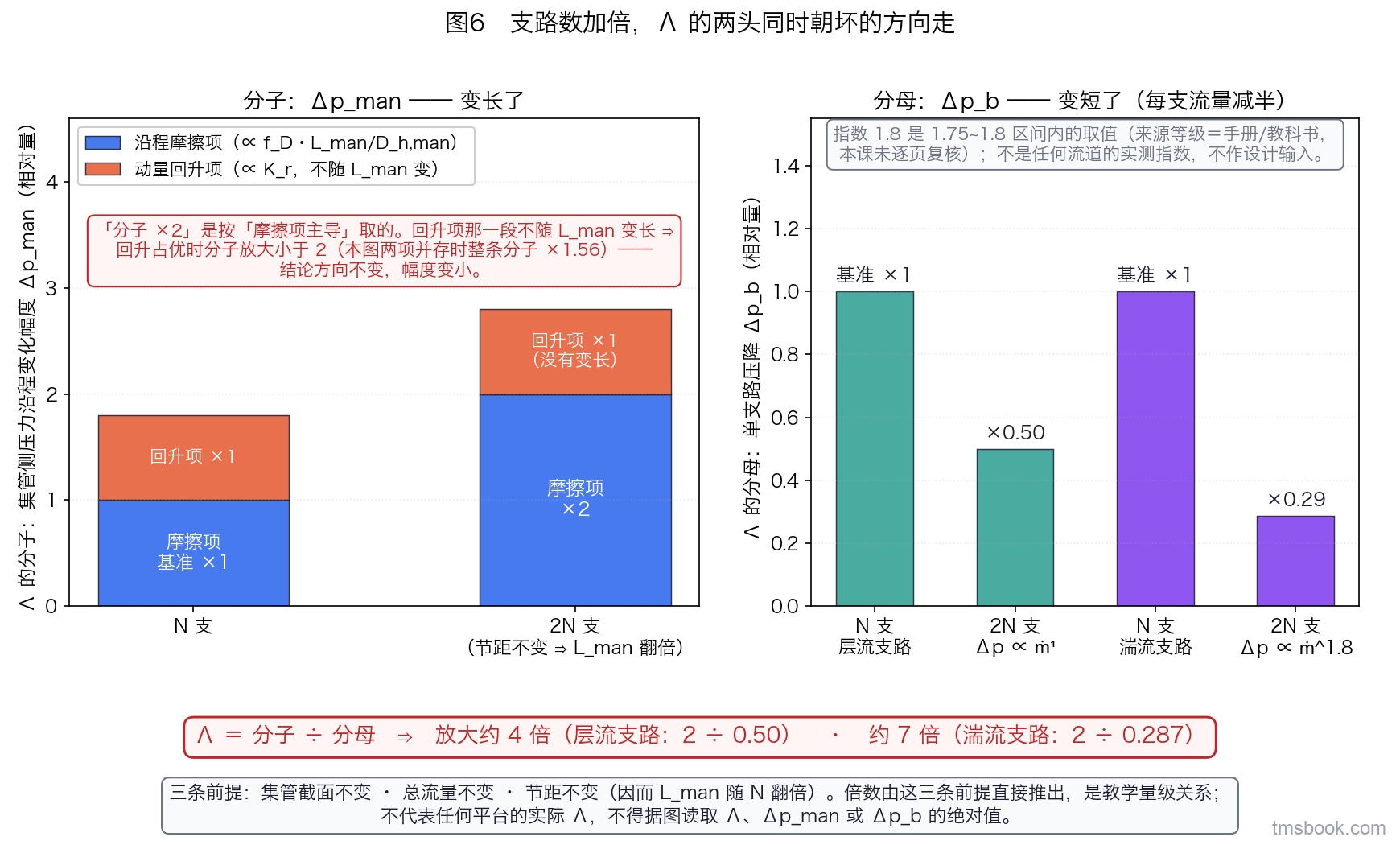

1.6 支路数 N 越多越难调匀——增加 N 把 Λ 的两头同时往坏里推

是什么。设集管截面与总流量不变，把并联支路数从 N 增到 2N（节距不变 ⇒ L_man 翻倍）：

• 分子侧：集管更长 ⇒ 沿程摩擦项 ∝ f_D·L_man/D_h,man ×2；而取流回升项与 L_man 无关 ⇒ ×1 ⇒ Δp_man 增大；
• 分母侧：每支路分到的流量减半 ⇒ 单支路压降 Δp_b 下降：层流支路 0.5^1 ＝ 0.5 倍，湍流支路 0.5^1.8 ≈ 0.29 倍。

⇒ Λ ＝ Δp_man/Δp_b 两头都往上走：分子按摩擦项主导取 ×2，粗算得 2/0.5 ＝ 约 4 倍（层流支路）与 2/0.29 ≈ 约 7 倍（湍流支路）。⚠ 若这个包是回升项占优，分子的放大会小于 2（回升项那一段不随 L_man 变长）⇒ 结论的方向不变、幅度变小——⇒ 支路数这条影响主要走的是摩擦项那条路。

为什么这条值得单独讲。它给出了分区供液为什么有效的物理理由：把 N 支拆成 n_z 组各自带短集管的小并联，每组的 L_man 与组内支路数都变小 ⇒ Λ 的分子从两条路径一起降。⚠ 但⛔ 别把它读成上面那笔账的反向：分母不动——总流量与支路总数都没变，每一支仍然取到 ṁ_total/N，同一条流道、同一个流量 ⇒ Δp_b 不变（第 6 讲 6.5 展开，那里还要处理它带来的三项代价）。

工程量级。整包液冷的并联冷板数常在十的量级（典型）。⚠ 本课程体系案例里的 12 片与动手做的 8~12 支路是场景设定值，⛔ 不是推荐值、⛔ 不是典型带的端点——本课不由它们推出任何结论，换成别的支路数结论照样成立。⛔ 具体 N 是构型相关量（由模组布置与冷板分片决定），本课只给它对 Λ 的作用方向。⚠ 另外：报 γ 必须同时报 N——不同 N 之间的 γ 可比性有限。

易错点。

• 以为「支路多了平均下来更均匀」。统计直觉在这里是反的：这不是抽样问题，是压差沿程累积问题。
• 拆分区时只拆支路不拆集管（还是一根长集管上挂几组）⇒ L_man 没变，Λ 的分子没降。

★ 今天就能用：上面那笔账的价值不在「4 倍」「7 倍」这两个数，在算法本身——换成你自己的支路数比、你自己的节距变化、你自己那条支路阻力律的指数，代进「分子倍数 ÷ 分母倍数」，答案自己就出来了。⚠ 三条前提（集管截面不变、总流量不变、节距不变）任何一条不成立，这笔账要重列。

1.7 什么时候可以不做 CFD：先估 Λ，再定建模层级

是什么。若支路阻力远大于集管阻力（Λ ≪ 1），各支路两端压差近似相同 ⇒ 分配近似只由各支路自身阻力决定，用一维并联网络（支路阻力律 + 集管沿程／局部损失关联式）就能给出足够准的分配，⛔ 不必上三维。

为什么这条判据重要。它把 CFD 从「必做的仪式」变成有条件的选择，也把网格预算从「越细越好」变成「花在能改变结论的地方」（第 2 讲）。⇒ 先估 Λ，再决定建模层级——这正是第 2 讲那张建模层级表（图7）下面那条决策链的第一步。

判据结构（⛔ 本课不给 Λ 的判别阈值）。「≪ 1」到底是多少，取决于你要分辨多大的流量差 ⇒ 本课给的是把两个量放在同一把尺上比的做法：

1. 写下你要分辨的支路间流量差（例如：小于百分之几的差异对本项目的温差目标没有意义）；
2. 用 1.2 的折算把它换成允许的支路间压差差：层流段压差差多少就是流量差多少，湍流段压差差 10% 只换来约 5% 的流量差 ⇒ 湍流支路允许的压差差更大；
3. 把「Λ 引起的支路间压差差」与上一步得到的允许值比——前者远小于后者 ⇒ 一维并联网络够用；
4. 否则按「我要回答的问题需要解出哪一层」去选建模层级（第 2 讲的七种层级与它们各自抹掉了什么）。

这条判据的失效边界（必须一起写出来，否则它会被当成万能）。集管有弯头、突扩、非对称进口，或支路阻力律跨越层流与过渡带时，一维关联式最不可靠——⇒ 那正是必须上 3D 的场合，而不是「Λ 小所以可以省」。

易错点。

• 把这条读成「Λ 小就不用算了」。不均可以小到不影响分配，却仍然影响最热点——产热在支路间的不均会与流量不均叠加或抵消，最热电芯未必落在流量最少那一支上（第 5 讲）。⇒ Λ 小免掉的是分配这一问，⛔ 不是温度那一问。
• 忽略失效边界，把一维网络用到集管带弯头、突扩或非对称进口的构型上——那几处恰恰是局部损失系数最不可靠的地方。
