I4-04 热管理部件安装点动刚度：接附点阻抗目标设定、测量与接口验收
课程代码 I4-04 · 板块 I 结构设计与工程化 / 支架、悬置与 NVH 结构 时长 约 4.0 小时（6 讲 + 1 次实操） 适合对象 结构 / NVH / 仿真工程师，以及部件与集成岗——具体指要给车身、电驱壳体、前端框架三方下发接附点动刚度目标、索要原点动刚度数据并做接口验收的那个人（L3 专家选修） 前置 I4-01 支架、悬置与减振结构设计 支架、悬置与减振结构设计；I4-02 压缩机/泵/风扇的振动隔离设计 压缩机/泵/风扇的振动隔离设计；体系外前置（需自备）：机械振动基础——单自由度系统、频响函数、导纳与阻抗的基本概念 本讲义定位 讲师授课蓝本 / 学员自学讲义
按任务导航
| 你手上的事 | 直接看 | 还要配 |
|---|---|---|
| 换了两轮更软的隔振件，装车实测隔振量还是没改善 | 第 1 讲：柔度串联把收益封了顶，判据是先量比值 rK 再决定改哪一侧 | 第 1 讲 1.6：决策次序——这一步之后该去量什么，⛔ 不是继续在垫子上做文章 |
| 拿到一份供应商发来的「接附点动刚度」报告要判它能不能用 | 第 2 讲：三个量的换算 · 同点同向约定 · 两类伪影的污染方向 | 第 2 讲 2.5：没有边界状态声明的曲线一律退回，退回条件写在接口条目里 |
| 给一个钣金 / 铸件壳体 / 塑料载体上的安装点定目标曲线 | 第 3 讲：三类受体的目标曲线形状要求各不相同，判据重心也不同 | 第 3 讲 3.6：关注频段怎么定——变转速部件是一条扫频带，不是一个频率 |
| 审一份「一阶模态达标、通过」的部件级模态报告 | 第 4 讲：刚性固支＝假设接附点阻抗无穷大，方向是系统性高估、偏危险 | 第 4 讲 4.2：偏差量级怎么折算；4.4：模态目标值的口径三要素 |
| 把这条指标写进需求文件并让它有人负责 | 第 5 讲：IRS 机械接口条目的四要素 + 唯一 owner + 追溯行号 | 第 5 讲 5.4：向车身/电驱/前端框架三方索要曲线的作业与退回条件 |
| 实测回来低于目标线，要在评审会上给处置意见 | 第 6 讲：先分「整体偏软」还是「局部谷点落进关注带」，两者对策相反 | 第 6 讲 6.3：谈不下来时的退路必须走变更记录，⛔ 不能在会上默默降标 |
⛔ 本课不覆盖 · 栏一（不讲哪些题目，每样带去向）：隔振件选型、传递率 T(r) 的推导、r>√2 隔振带、静挠度速算、六自由度刚体模态解耦与结构声短路 → I4-02 压缩机/泵/风扇的振动隔离设计（本课只修正它的「基础刚性」前提，⛔ 不重讲理论本身；激励频率——转频阶次与叶片通过频率 BPF——也直接用它的结论）；模态 FEA 求解、坎贝尔图、分离裕度取法、Miles 方程与随机振动疲劳 → I4-03 模态、共振规避与结构 NVH 设计；单元类型、约束施加、本构与结果可信度等通用 FEA 建模方法 → J5-06 结构 FEA 建模方法基础：单元、约束、本构与结果可信度；橡胶隔振件动刚度的频率/幅值(Payne)/温度依赖机理、形状因子、预压量与供应商动特性扫描报告判读 → I4-05 承载型橡胶隔振件的刚度设计与耐久：形状因子、预压与老化漂移；加速度计与力锤选型、安装方式、灵敏度标定、采集设置（频率分辨率、平均次数、力窗与指数窗、双击判别）、模态参数辨识、MAC 判据与模型修正红线 → L6-04 结构动态特性试验：模态、动刚度与传递率实测；管路传递路径、隔振卡箍与消音器、穿舱衬套 → G11-04 管路 NVH：传递路径与减振设计；压缩机声品质与阶次跟踪 → G1-04 压缩机噪声、振动与隔振设计；运动包络与最小间隙 → I2-03 振动、热膨胀与运动包络的间隙管理；车身结构加强设计本身 不展开——超出热管理工程师职权，本课整改路径只讲到「判可行性与代价」为止。
⛔ 本课不覆盖 · 栏二（⛔ 真正不给的数）：① 标准条款内容——ISO 7626 系列（-1 基本概念与准则、-2 激振器法、-5 冲击激振/锤击法）与 ISO 10846-1/-2 的安装约定细则、允许的伪影量级、报告格式与判据数值，本课未取得现行版原文做独立核对，只写它们管什么、去哪查（→ 向本项目标准库或发布机构取现行版本原文，版次以现行目录为准，引用前须核）；② 本项目自己的验收阈值——接附点动刚度目标曲线的绝对量值、比值 rK 的验收门槛、关注频段的裕度取法、偏差容许量，这些属整车 NVH 分解与 OEM 企业规范，没有统一国标，这也正是本课要教你怎么反推的东西；③ 具体产品参数——本平台该安装点的实测原点动刚度曲线（→ 向车身/电驱/前端框架三方索要，作业见第 5 讲）、本部件隔振件的工作点动刚度（→ I4-05 承载型橡胶隔振件的刚度设计与耐久：形状因子、预压与老化漂移 与供应商动特性扫描报告）、本平台的路面激励谱（→ 本项目机械环境规范）。⇒ ⚠ 栏二说的是「验收值不给」，⛔ 不是「一个数都不给」：比值量级、动刚度的常见量级、分离裕度、局部模态品质因数这几项本课照给典型区间与常见值锚点，并各自带上「怎么拿到你自己那一个」的路——但它们⛔ 一律不是验收依据，须实测确认。
引言：那枚胶垫下面的东西，从来没有被算进去过
I4-02 压缩机/泵/风扇的振动隔离设计 用一条传递率式把隔振讲清楚了：把隔振件的固有频率压到激励频率的 1/√2 以下，力就传不过去。这条式子对，推导也不难，问题出在它默认了一件事而没有人再问一遍——它假设隔振件的下面那一端是刚性的。
实车上没有刚性的那一端。电动压缩机挂在机舱前端横梁或电驱壳体上，电子水泵抱在一段支架上再螺到钣金，冷却风扇连着护风罩贴在前端模块背面，而前端模块很可能是一个塑料包钢的载体。这些东西全都有自己的柔度，也都有自己的局部模态。于是那条式子描述的是一个不存在的系统：它算出来的隔振量，是这个系统不会被超过的上界，⛔ 不是你装车能测到的数。
现场最常见的那一幕就是这么来的：换一枚更软的胶垫，装上去，测下来没改善；再换一枚更软的，还是没改善；然后开始怀疑供应商、怀疑测点、怀疑标定。G11-04 管路 NVH：传递路径与减振设计 已经把这个现象的定性描述写下来了——「衬套软而钣金也软＝两级软串联，隔振量不叠加，按 r>√2 明明选对了、装车却测不出隔振量」。本课要做的，是把这句话变成一个可以量、可以定目标、可以写进需求文件、可以在验收会上判合格与否的工程指标。
这门课要你交出什么。 六件纸面产物，一次实操就能出雏形：一张比值校核表（接附点动刚度 ÷ 隔振件动刚度，逐频段）、一条三向的目标下界包络曲线、一页固支偏差折算（判断手上那份模态报告要不要换口径重出）、一条写进 IRS 机械接口的需求条目（四要素齐全、带唯一 owner、带追溯行号）、一份向三方索要数据的清单与退回条件、以及一页偏差处理与退路。
⚠ 先把符号钉住，这门课全程只用这几个。 本课与相邻两门课共享量，符号一律沿用它们已经定下的写法，⛔ 不另起炉灶：
| 符号 | 含义 | 单位 | 口径与出处 |
|---|---|---|---|
| ka(f) | 接附点原点动刚度（受体侧，本课的主角） | N/m | 与 I4-03 模态、共振规避与结构 NVH 设计 的 ka 同名同义；⚠ 本课把它扩成频率的函数（I4-03 模态、共振规避与结构 NVH 设计 只当标量用） |
| kb | 支架（含部件安装路径）在同方向的自身刚度 | N/m | 与 I4-03 模态、共振规避与结构 NVH 设计 的 kb 同名同义 |
| kdyn(f) | 隔振件动刚度（主动侧） | N/m | 与 I4-02 压缩机/泵/风扇的振动隔离设计 的 kdyn 同名同义；取值口径归 I4-05 承载型橡胶隔振件的刚度设计与耐久：形状因子、预压与老化漂移 |
| keq(f) | 隔振件与接附点串联后的等效动刚度 | N/m | 本课首定 |
| rK(f) | 刚度比 ＝ |ka(f)| ÷ |kdyn(f)| | 无量纲 | 本课首定 |
| Y(f) | 原点速度导纳（mobility） | (m/s)/N | 本课首定 |
| A(f) | 原点加速度导纳，即 IPI（输入点惯性率 Input Point Inertance） | (m/s²)/N | 本课首定 |
| ω | 角频率 ＝ 2πf | rad/s | 通用 |
⚠⚠ 一处必须当场分开的撞名：I4-02 压缩机/泵/风扇的振动隔离设计 与 I4-03 模态、共振规避与结构 NVH 设计 里的裸 r 一律是频率比 r ＝ f/fn（r>√2 是隔振带的分界）。本课的 rK 是刚度比，两者都无量纲、都写作 r 开头，但物理含义完全不同，⛔ 不许互代。⇒ 本课凡出现刚度比，一律带下标 K；凡出现频率比，一律写全 f/fn 或标明「频率比 r」。这两个量在同一份验收报告里会同时出现，混掉一次，整份报告的结论就反过来了。
第 1 讲 受体阻抗有限：传递率理论的前提修正与比值判据
1.1 那条式子的第三个前提
I4-02 压缩机/泵/风扇的振动隔离设计 自己已经声明过：传递率式建在三条前提上——单自由度线性、单一传力路径、基础阻抗无穷大。前两条它在课内处理了；第三条它明标为「本课不给量化口径，去 I4-04」。本讲就是接这一句。
本讲不重讲 T(r) 的推导。你只需要记住那条式子的形状与它给出的门槛（r>√2），以及一件事：I4-02 压缩机/泵/风扇的振动隔离设计 已经证明，三条前提的偏差方向全部一致——都是让实测隔振量低于理论值。也就是说，传递率式算出来的隔振量是一个上界，三条前提每破一条，实车就更低一档，⛔ 而不会更高。
第三条前提破得有多厉害，取决于受体是什么：
- 大面积钣金上的安装点——最软的一类，局部板块弯曲主导，关注频段内常有明显的谷点；
- 铸件壳体上的安装点（电驱壳、压缩机壳）——宽频段刚度高，但局部模态尖锐，谷点窄而深；
- 塑料载体上的安装点（前端框架、空调箱与仪表板骨架一类薄壁塑料件）——整体偏软，而且刚度随温度显著漂移。
三类各有各的失效形态，第 3 讲逐类展开。这一讲先把共同的机理和那个可以马上用的判据讲完。
1.2 柔度串联：收益为什么会饱和
把隔振件与接附点看成两个串联的弹簧——力必须依次穿过它们才能进车身，两者的柔度（刚度的倒数）相加：
1/keq(f) ＝ 1/kdyn(f) ＋ 1/ka(f)
这条式子只有一句话的信息量，但它是本讲全部结论的来源：keq 被两者中较小的那一个封顶。⇒ 当 ka 与 kdyn 落在同一量级时，你把 kdyn 再降一半，keq 降不到一半——降下去的那部分被接附点的柔度吃掉了。
算一遍就看得很清楚。（下面全部是教学假设值，⛔ 不对应任何平台、任何产品。）取 kdyn ＝ 1×10⁶ N/m：
| ka（N/m） | rK ＝ ka/kdyn | keq（N/m） | keq/kdyn | 读法 |
|---|---|---|---|---|
| ∞（刚性基础） | ∞ | 1.00×10⁶ | 1.000 | 理论值，实车不存在 |
| 1×10⁷ | 10 | 0.909×10⁶ | 0.909 | 与理想只差约 9%，可接受 |
| 8×10⁶ | 8 | 0.889×10⁶ | 0.889 | 差约 11% |
| 3×10⁶ | 3 | 0.750×10⁶ | 0.750 | 差 25%，已经吃掉四分之一 |
| 1×10⁶ | 1 | 0.500×10⁶ | 0.500 | 差 50%，一半的软化白做 |
⚠ 这张表是由 1/keq＝1/kdyn＋1/ka 逐格解析算出的，⛔ 不是实测统计、⛔ 不含任何经验系数，你可以自己复核一遍。
更要紧的是「继续软化还有没有收益」这个问题。 接着上表的最后一行：ka＝1×10⁶ 时 keq＝0.5×10⁶。现在把 kdyn 从 1×10⁶ 再降一半到 0.5×10⁶，重算：
1/keq ＝ 1/(0.5×10⁶) ＋ 1/(1×10⁶) ＝ 3×10⁻⁶ ⇒ keq ≈ 0.333×10⁶
⇒ keq 只从 0.500 降到 0.333，降幅 33%，而你付出的是隔振件刚度减半——按 fn ∝ √k，减半的刚度本该把 fn 降到 0.707 倍，实际只降到 0.816 倍。三分之二的软化量被受体吃掉了，而代价（更大的静挠度、更大的运动包络、更近的限位间隙、更难的对中）你一分不少地付了。
⇒ 这就是「越换越软、越换越没用」这句抱怨的机理。它不是隔振件的问题，也不是选型算错了，是这条链的另一段封了顶。
1.3 比值判据 rK：它是什么，它不是什么
于是判据的形状就出来了。定义
rK(f) ＝ |ka(f)| / |kdyn(f)|
工程量级口径是：接附点动刚度要显著高于隔振件动刚度，常用的量级口径是 8~10 倍以上。
⚠ 这个数必须带着四件事一起读，缺一件它就会被当成验收门槛去用：

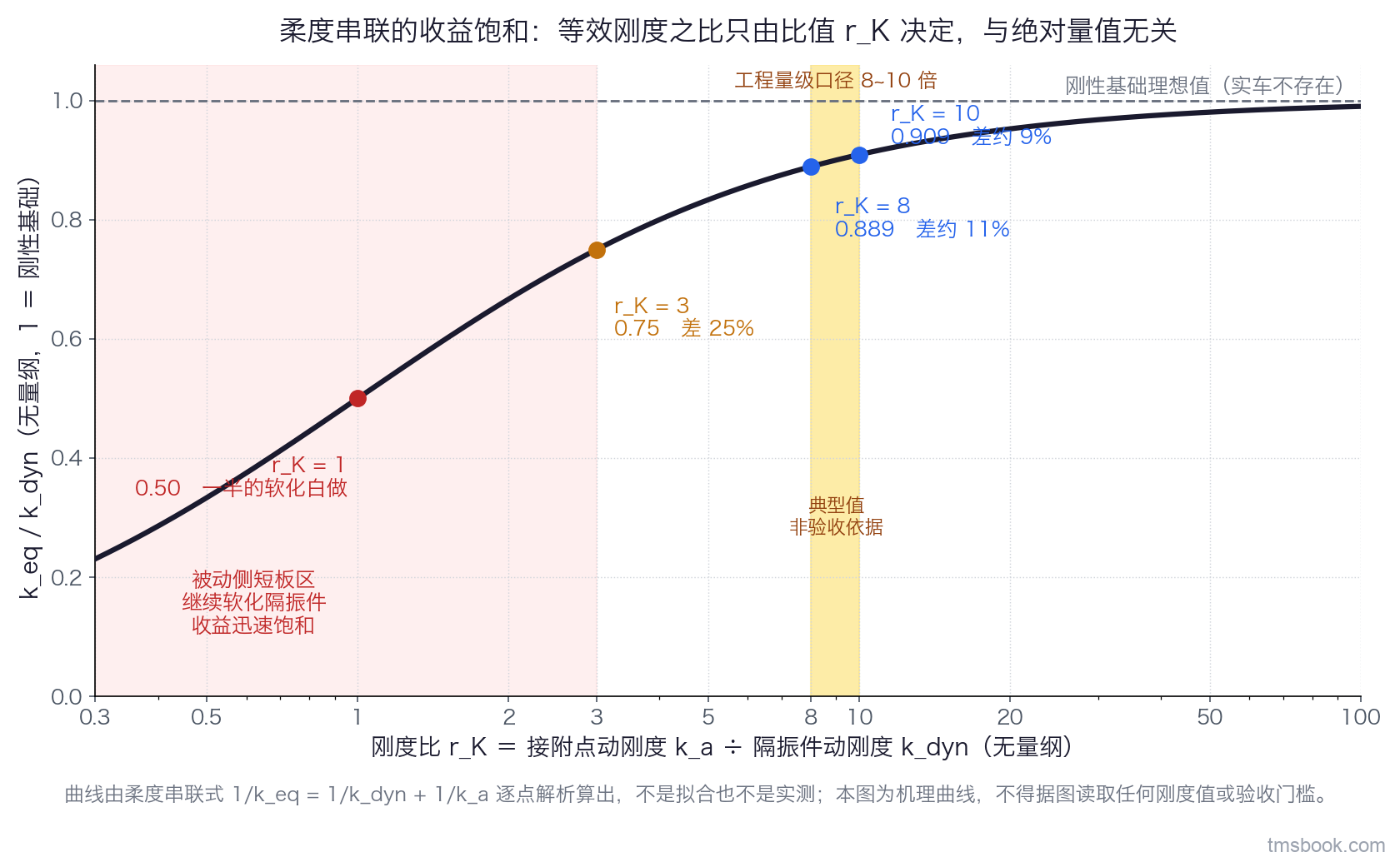

- 区间：常用的工程量级口径落在 8~10 倍以上这一档。低于 3 倍时被动侧已经是明确的短板（图2 左侧阴影区），3~8 倍是灰区、须逐频段判读。
- 常见值锚点：被引用得最多的一个写法是「接附点动刚度不低于隔振件动刚度的 10 倍」。
- ⚠ 免责：这是典型值与量级口径，⛔ 不是任何标准的规定值，⛔ 不是验收依据，须按本平台实测与分解结果确认。它的来源等级是本课程体系内部既有的工程口径（I4-02 压缩机/泵/风扇的振动隔离设计 已给出同一档说法），⛔ 本课未取得可核对的标准原文出处。
- 拿到你自己那一个的路：由整车 NVH 目标逐级分解得到——先有整车在该路径上的振动/噪声目标，分解到该部件的传递路径贡献量，再反推允许的隔振量损失，最后折成一个允许的 keq/kdyn 下限、由图2 的曲线读回 rK。分解方法的属主是 B1-02 需求逐级分解：整车 VTS → 系统 SSTS → 零部件。⇒ G1-04 压缩机噪声、振动与隔振设计 的原话是「不要照抄经验数字」，本课照此办理。
为什么这个量级口径是 8~10 而不是 3 或 30。 它同时被两头夹住：往下，图2 的曲线在 rK<3 的区段太陡，被动侧一点点变化就会把主动侧的成果吃掉，工程上守不住；往上，曲线在 8~10 之后已经很平，继续抬接附点刚度只换来很小的收益，而受体侧的重量与工艺代价是实打实的。⇒ 8~10 是「曲线拐平的那一段」，不是一个从标准里抄来的门槛。第 4 讲还会给它第二重意义——同一个比值也把建模偏差压进了 5% 量级。
1.4 比值只有同口径才有意义：分子分母必须四项对齐
这是本讲最容易在实际工作里翻车的一处，而且它不报错：两个数都是「动刚度」，单位都是 N/m，除一下就得到一个比值，看起来完全正常。
分子分母必须取同一频率、同一预载、同一振幅、同一方向。 四项缺一，那个比值就是空的：
- 同一频率——两者都是频率的函数。橡胶隔振件的储能模量随频率上升，kdyn 随频率上升（方向确定，机理归 I4-05 承载型橡胶隔振件的刚度设计与耐久：形状因子、预压与老化漂移）；接附点 ka 则随频率剧烈起伏（局部模态处出现深谷）。⇒ 拿 100 Hz 的分子除 20 Hz 的分母，得到的数没有任何物理含义。
- 同一预载——隔振件装车后是带着重力与安装预压工作的，供应商报告上的曲线必须取装车工作点那一条。
- 同一振幅——填充橡胶有 Payne 效应，大应变下动模量下降 ⇒ kdyn 随振幅下降（方向确定，属主 I4-05 承载型橡胶隔振件的刚度设计与耐久：形状因子、预压与老化漂移）。而接附点在小幅线性范围内测得，两侧幅值差一个量级时比值失真。
- 同一方向——三向必须分别比。最常见的错是拿垂向的分母去除水平向的分子。
⚠ 分母侧的取值口径全部归 I4-05 承载型橡胶隔振件的刚度设计与耐久：形状因子、预压与老化漂移：橡胶件动刚度的频率/幅值/温度依赖机理、形状因子、预压量、供应商动特性扫描报告怎么读，本课一概不重讲，只取它的数值结果。但本课要负责一件 I4-05 承载型橡胶隔振件的刚度设计与耐久：形状因子、预压与老化漂移 不负责的事——核对分母与分子同口径。⇒ 实验室测隔振件动刚度的约定按 ISO 10846 一类标准（-1 基本概念、-2 直接法），⚠ 本课未取得该标准现行版原文，只写它管什么、去哪查，版次以现行目录为准。
一条能直接抄进报告的写法：比值表的每一行都必须带着口径一起写，⛔ 不许只写一个比值。
| 频段 | 方向 | ka 取值（含边界状态） | kdyn 取值（含预载/幅值/温度） | rK | 判读 |
|---|---|---|---|---|---|
| （逐频段填） | X / Y / Z 各一行 | （数值 + 白车身/装配车身/分总成/含配重） | （数值 + 工作点预载 + 振幅 + 评价温度） | （相除） | 达标 / 灰区 / 不达标 |
1.5 判据的失效边界：局部模态那一段不能用单值比值
rK 这条判据建在「两个弹簧串联」这个模型上，而它忽略了受体的惯性项。⇒ 它只在接附点局部模态之外的频段成立。
局部模态附近发生什么：ka(f) 在共振频率处出现深谷（阻抗最低、导纳最高），rK 会在那个窄带内瞬时跌破 1，甚至更低。而这正是最危险的频段——I4-02 压缩机/泵/风扇的振动隔离设计 的误区表里那条「越软越糟」说的就是它：如果这个谷点落进了隔振带（r>√2 的那一段），该频段的传递率不但没有被压低，反而冒出一个峰。
⇒ 两条硬要求：
- 判据要按频段判读，⛔ 不能用一个单值比值走全频。 一个「rK＝12，合格」的结论，很可能是把整条曲线取了个平均，而那个平均值恰好把一个跌到 0.8 的深谷抹平了。
- 报出比值时必须同时报出最小值与它出现的频率。 一行「rK,min＝0.8 @ 320 Hz（Z 向）」比一行「rK＝12」有用得多。
1.6 决策次序：这一讲在项目里最常被用到的产出
把上面几节合起来，就是一条可以直接贴在会议室白板上的次序。⇒ 它回答的是那个真实场景里的问题：换了两轮更软的垫子没效果，下一步该干什么。
次序的四步，逐条说明它为什么在这个位置。
- 先查源头侧。 动平衡等级、安装同轴度、转速禁区标定。理由很简单：源头侧的整改通常最便宜，而且如果源本身超标，后面无论路径侧做什么都是在补窟窿。属主是 G1-04 压缩机噪声、振动与隔振设计 与 I4-02 压缩机/泵/风扇的振动隔离设计。
- 再查路径唯一性。 有没有一条绕过隔振件的刚性路径——硬管直连、防脱拉杆、线束扎带扎到最近钣金、限位间隙调到几乎为零而变成常通、隔振件旁边又补了一个辅助支撑点。⚠ 这一步在次序上必须排在量接附点之前：并联的刚性路径会让隔振件形同虚设，而此时你去量接附点，量到的数据完全正确、结论完全无用。属主是 I4-02 压缩机/泵/风扇的振动隔离设计 与 G11-04 管路 NVH：传递路径与减振设计。
- 再确认主动侧选型本身没错。 尤其是有没有拿常温新件的单值 kdyn 走全程——I4-02 压缩机/泵/风扇的振动隔离设计 要求 kdyn 以一条带（上下界）进入设计，隔振带判据要在上界角点上过。
- 三步都过了，才轮到量 ka(f)。 这时候你才有把握说：问题在被动侧。
⇒ ⚠ 这条次序最大的价值不在于它指出了第 4 步，而在于它挡住了跳到第 4 步。 实际项目里更常见的浪费是反过来的——一发现异响就去申请一轮整车锤击测试，两周之后拿回一堆曲线，而真因是一根扎带。
后面还有 5 讲正文 · 关键公式 · 案例拆解 · 常见误区 · 动手做
