I1-03 面向平台化的结构设计方法

课程代码 I1-03 · 板块 I 结构设计与工程化 / 结构设计流程与 CAD 时长 约 3.5 小时（8 讲） 前置 I1-01 热管理零部件正向结构设计流程；I1-02 参数化/关联设计与设计变更管理 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 I1-03 大纲的完整展开版

---

按任务导航

你手上的事	直接看	还要配
审一份「这个件沿用」的主张	第 5 讲：件号 × 一次性投入的二维四象限，「名义沿用」在 BOM 上与真沿用长得一模一样，只能从模具与工装台账那一侧发现	第 3 讲（它两侧的接口冻没冻）
主持一次接口冻结评审	第 3 讲：一行一个量的清单格式、三档（冻结／受控可变／自由），以及「TBD 不是其中任何一档」	第 2 讲（边界要比接口值先冻）
写一份平台化降本论证材料	第 7 讲：两个沿用率各自的权与分母，同一份 BOM 上三个数怎么算出来、差在哪	第 5 讲（变型件清单填完就能直接算）
估一版新平台的变型维护量	第 7 讲：笛卡尔积上界 → 三步裁剪 → 结构侧投影，三个数不同基准，⛔ 不许连成一条瀑布	第 6 讲（超集 BOM ＋ 选项 ＋ 配置规则）
判一次变更要不要惊动全平台	第 8 讲：改动量集合与「冻结」档接口量集合求交，交集空／非空是唯一判据	第 4 讲（这次改动吃掉了谁的余量）

⛔ 本课不覆盖，两栏，每样带去向——

【栏一 · 不讲哪些题目】成本—产量曲线、回本产量与盈亏平衡点 → M3-03 集成化/平台化的降本逻辑、G8-04 模块化标准化与平台复用策略（本课只把摊销分母的定义钉死，与 G8-04 模块化标准化与平台复用策略 同一口径）；集成热管理模块的内部架构与集成度权衡 → G8-01 集成热管理模块（TMM/阀岛/超级水壶）架构、G8-04 模块化标准化与平台复用策略；空调箱总成的平台化 → C2-13 空调箱平台化/模块化设计；整车回路拓扑层的平台衍生（热侧投影、模式集增量）→ B3-07 平台族的热管理架构衍生：拓扑冻结点、模式集增量与分市场变型；参数化／关联建模手法、设计表与家族表、ECR→ECN 变更流与配置基线 → I1-02 参数化/关联设计与设计变更管理（本课只讲平台层增量：哪些参数允许成为变型参数、取值范围由谁冻结、一次改动要乘几款车）；布置硬点与包络冻结 → I2-01 机舱布置（Packaging）与热害规避；软件变型编码与标定基线 → K4-04 软件版本、配置与变量管理、K6-05 标定数据管理与版本控制；沿用件的可靠性、耐久判据与失效率 → I6 板块；DFM/DFA 准则本身 → I5-01 面向制造与装配的设计（DFM/DFA） 一族（本课只要求「工艺、装配与维修接口」在冻结清单上占一行）。

【栏二 · ⛔ 真正不给的数】① 未取得原文的标准条款内容与条款号——平台立项与设计开发控制的可审要求取 IATF 16949 与 APQP，本课只写去向、⛔ 不写条款内容也不写条款号 → 去向：颁布机构现行目录与标准原文，具体条款号与版次引用前须核；② 接口冻结值本身与本项目的验收门限——安装点坐标、流体口位置与通径、连接器针脚定义、工具通道尺寸，本课一个数都不给，因为本课要求的正是由你的平台把它们定成一个确定的数，给一个数就等于替你的平台做了决定 → 去向：本项目接口控制文件 ＋ I2-01 机舱布置（Packaging）与热害规避 的硬点表 ＋ 本项目装配工艺规范的工具包络表；判据结构见第 3、4 讲；③ 教学假设之外的具体产品参数——模具/工装/检具的金额与各件投入份额、真实平台的两个沿用率取值、销量门槛、各类余量的取值 → 去向：本项目模具与工装立项台账、该模块 100% BOM、产品规划的投产门槛、本项目技术路线图；本课以一组逐条标注过的教学假设算例代替，可逐格复算。

引言：一份写着「沿用率 65%」的平台评审材料，可能对应着一次模具费几乎没省的派生

平台评审上最常见的一页是这样的：左边一张 BOM，右边一个百分数，下面一行结论——「本模块沿用率 65%，平台化成效显著」。这一页里没有一个数字算错，签字的人也挑不出毛病。而它完全可能正在描述一次一次性投入几乎原样重开的派生。

差别不在算术，在两处：分子里那些件到底「沿用」了什么，以及这个百分数是按什么加权的。本课八讲，反复敲两根钉子，它们最后在同一笔账的两端合上。

钉子一：平台化沿用的单位是「接口」，不是「零件」

一条「这个件沿用」的主张，兑现它的不是 BOM 上件号相同，而是它两侧的接口被冻结在一个确定的值上。

接口没冻，件号相同的沿用件照样会在第二款车上被改掉——改的是安装脚、水口位置、线束朝向、工具通道；件号跟着变，沿用当场归零。接口冻住了，模块内部即使整个换掉（换供应商、改流道、改壁厚），变化也停在模块边界内，别的车型一无所知。

⇒ 全课唯一的沿用判据：一条沿用主张算不算数，看的是「下一次变更能不能停在模块边界内」，⛔ 不是看 BOM 上件号一不一样。

这条判据顺带把「模块」从一个组织概念（谁负责的那一堆件）变成一个可判真假的技术概念：模块边界 ＝ 穿越它的那一组接口。说「切在哪里」与说「哪些量要被冻结」，是同一件事的两种说法——这是第 2 讲的全部内容。

⇒ 今天就能用的第一条动作：拿你手上任何一份接口控制清单，数一数标着「TBD／待定／目标值／待首款车回填」的有几行。那个数就是这个平台此刻真实的敞口，而本课要求它必须是 0——它是一条可数的硬判据，⛔ 不是一个目标值。为什么必须是 0，见第 3 讲。

钉子二：「沿用率」有两个口径，混成一个数就会得出相反的平台化结论

这个词自带两义，本课在第 1 讲当堂拆开，此后⛔ 全课不裸写「沿用率」「通用化率」，一律写成下面两个之一，且每次出现都紧跟它的权与分母：

• R_cost（成本加权沿用率）——权 ＝ 该件的一次性投入份额（模具 ＋ 工装 ＋ 检具 ＋ 专用产线），分母 ＝ 本平台该模块的一次性投入总额。它回答的是省没省钱。
• R_count（件数沿用率）——分子分母都是件号计数。它回答的是BOM 与料号有多复杂，⛔ 不得用来论证省钱。你在多数资料里看到的那个「通用化率」，就是它。

两者能差多少？本课全程用同一组教学算例：某前端热管理模块 40 个件号，一次性投入归一化到 100 个投入单位，派生第二款同平台车。同一份 BOM 上算出三个数——65.0%（件数口径，不剔除通用件库件）、42.3%（件数口径，剔除螺栓、O 圈、卡箍、快插这类本项目零投入的通用件库件）、23.6%（成本加权口径）。最高与最低差约 2.8 倍。⚠ 这几个数全部为教学假设值，⛔ 不对应任何平台、⛔ 不得取用；结论本身也随平台移动，你的平台要用自己的 BOM 与模具台账重算（算法与逐格复算在第 7 讲，清单格式在第 5 讲）。

三个数没有一个算错，差别全在口径。而它们在汇报材料上长得完全一样：都是一个百分数，都叫「沿用率」。⇒ 规矩：两个数必须同时报、分开写、各自带权与分母。论证降本只认 R_cost，说明维护量只认 R_count。

⇒ 今天就能用的第二条动作：把你手上那份沿用率材料翻到分母那一页——如果它写不出「权是什么、分母是谁、通用件库件剔没剔」，这个数还没有资格进降本论证。

最容易读反的一条：把「接口冻结」读成「把设计冻死」

中文里「冻结」天然读作「不许动」，而它管的对象是接口、不是模块内部。读者很容易把射程自动放大到整个模块，于是把冻结当成一件要争取推迟的事——尤其是接口冻结节点上第二款车往往还没定义清楚，把接口标成「目标值／推荐值／随首台车实测后回填」看起来更稳妥、更负责，而且当场没有任何人会反对。

方向正好反过来：冻结不是减少自由度，是把自由度从平台层搬进模块内部。接口一旦是一个确定的数，模块里面爱怎么改怎么改，别的车型一无所知；接口一天不冻，任何一处内部改动都可能外溢到别的车型，于是谁都不敢动——那才是真正的冻死。

读反之后会做错的那个具体动作：在平台架构评审上，把接口控制清单里的安装点坐标、流体口位置与通径、连接器型式与针脚定义标成「TBD／目标值，待首款车 B 样后回填」，并以「过早冻结会限制后续车型」为理由让它通过评审。随后第二款车并行开发时改了一个安装点，全平台的支架、管路、壳体连同已经做完的验证一起返工。

它为什么是本课最贵的一条：这个动作当时不会报错——首款车照样开发完，指标全绿，评审记录上还写着「为后续车型保留了灵活性」。账要到第二款车并行开发时才出现，而那时改一处的代价已经乘上了两个乘数：越晚改越贵的阶段放大系数，以及受影响的车型数（第 8 讲）。

本课把它拆成可判真假的形式（第 3 讲）：一个接口量在冻结节点上只能进三档之一——冻结／受控可变／自由；「TBD／待定」不是其中任何一档。标 TBD 等于默认落进「自由」档，而没有任何人知道它落进去了。确实定不了的量，写成「受控可变 ＋ 变化范围」，范围本身冻结。

本课交什么

本课交出的是结构侧的一套判据、口径与清单：模块边界怎么切并冻在哪一层、六类接口下面到底冻哪些量、余量挂在哪个基准上、一个件归到四象限的哪一格、两个沿用率与三个变型组合数怎么算、一次变更该走哪条闸。它们的共同形状是可逐行核对：TBD 条数、变型件清单的无原因行数、结构侧投影的空维数、变更传播八行表的空行数，都是可数的。

经济学那一半（成本—产量曲线、回本产量、盈亏平衡点）有自己的属主课，本课只把摊销分母的定义钉死，让后面所有沿用判断共用一个账本——这不是「不重要」，是「去那里拿，并且拿回来的口径要与本课对齐」。

八讲怎么走

• 第 1 讲先把账本钉死：摊销分母到底累计的是什么、沿用件的成熟度红利在什么条件下才成立、变型爆炸的代价挂在哪个数上，以及两个沿用率当堂分家。
• 第 2 讲切模块边界：边界的形式定义、切边界的三条判据（功能内聚、接口条数、接口稳定性——第三条最常被漏）、切错的两种相反形态、边界必须比接口值先冻，以及集成模块改变的是接口的分布而不只是数量。
• 第 3 讲冻接口：六类接口的全集（含本课补的「工艺、装配与维修接口」）、一行一个量的清单格式、三档与「TBD 不是一档」、并行派生 ICE/PHEV/BEV 时按最全动力形式取并集，以及并集的代价落在谁头上。
• 第 4 讲留余量：八类余量的全集、余量必须挂在被冻结的接口上才有平台价值、基准写死为接口冻结值（⛔ 不是当前设计值）、以及余量被悄悄吃掉的过程怎么记账。
• 第 5 讲分类与清单：件号 × 一次性投入的二维四象限，把「名义沿用」与「共模变型」两类从一维分类里救出来；变型件清单为什么是平台评审的证据而不是台账。
• 第 6 讲把一个架构扩成一族：补偿段的设计手法、缩放的三层失效边界（几何相似 ≠ 性能相似 ≠ 工艺可行）、随动力与电压平台变的通常是能力档而非几何，以及超集 BOM ＋ 选项 ＋ 配置规则三件咬合。
• 第 7 讲算数：两个沿用率的完整定义与三个数、从笛卡尔积上界到有效变型集的三步裁剪、结构侧投影，以及通用 vs 差异的同框比。
• 第 8 讲收口：一次变更能从八条路传播出去、平台上的变更代价要多乘一个受影响车型数、机械可判的分级闸、按车型给出的实施时点表，以及平台评审证据包里该有哪几样。

收尾三节是一个完整案例（某纯电平台派生 SUV 与轿车，逐件走判据、复算三个数、给出做错的代价）、七条常见误区的逐条点破，以及一次约 45 分钟的动手做——交出四份产物：接口清单、变型件清单、三个沿用率、三个变型组合数。

第 1 讲　平台化的账：先把分母钉死，再谈省不省

平台化的争论，十次里有八次不是技术之争，是口径之争。同一个派生方案，A 说「沿用率 65%，平台化成效显著」，B 说「模具费一分没省」——两个人都没算错，他们在用两个分母。

所以这一讲不讲怎么切模块、也不讲怎么冻接口，只做一件事：把账本的口径钉死。具体是六件东西：摊销的分母是谁、哪一笔钱才叫一次性投入、「沿用率」这个词到底指哪一个数、成熟度红利在什么条件下才成立、变型爆炸的代价该挂在哪个数上、以及通用与过度通用的分界怎么判。这六件全部是后面七讲共用的量具——量具不统一，后面每一次「这个件该不该沿用」的判断都会各说各话。

---

1.1 摊销分母 Q_amort ＝ 同一副模具、同一模穴产出的合格件累计数，⛔ 不是「用了这个平台的车型销量之和」

平台化的经济学骨架只有一个式子：

单件成本 C_unit 约等于一次性投入 C_dev 摊到摊销分母 Q_amort 上的那一份，加上单件可变成本 C_var。这个式子本身没有争议，争议全在分母是谁。

「多车型、大产量就摊得薄」，这句话在数学上没错，但它没有定义累计的是什么。而平台化的全部分歧恰恰发生在这一层：

• 「这款车用了本平台」是一个组织事实——它写在立项文件上，由项目归属决定；
• 「它的这个件与另一款车的件出自同一副模具」是一个成本事实——它写在模具台账上，由件号与模具号的对应关系决定。

只有后者能进分母。前者进不了：一款车挂在本平台名下，不等于它的水壶是拿本平台那副注塑模打出来的。

操作性定义（本课全课统一）：一支产量能与另一支合并进同一个 Q_amort，必须同时满足三条——

1. 同一副模具；
2. 同一模穴布局（改了型腔数、改了流道，就是另一副模具的账）；
3. 同一个件号。

三条里少一条，两支产量就分属两个分母，各自去摊各自那副模具的钱。

⇒ 今天就能做的一件事：拿你自己模块的物料清单，任取一次性投入最大的三个件，按件号反查模具号，再按模具号把车型产量合并。你会得到一张比规划稿短的分母表——短掉的那几行，就是被「平台归属」冒充成「模具同一性」的那几行。

两个易错点：

• ① 把「平台车型销量之和」代进公式算摊销，得到一个偏乐观的单件成本，而财务报表不会拦下它——两边都没算错，只是口径不同，报表看不出口径。这一条是本讲最要防的一次静默出错。
• ② 把这件事当成二值判断（「沿用/不沿用」）。实际至少是三态：真沿用、名义沿用、共模变型——第 5 讲会把这三态拆开，届时你会看到「件号相同」与「投入不重开」是两条独立的轴。

它值多少：两种口径能把单件成本差出多大，是一个平台相关量，本课未取得可信区间——公开资料不给这类企业内部账。拿到你自己那个差值的路：本项目模具台账，按「件号—模具号」反查累计合格件数，两种口径各算一次单件成本，差值当场就出来了。本课交付的是判据与检验链（下图），⛔ 不给幅度。

⚠ 跨课一致：这里的 Q_amort 与 G8-04 模块化标准化与平台复用策略 里的 Σ产量是同一个口径，两门课不许各写各的；回本产量与成本—产量曲线在 M3-03 集成化/平台化的降本逻辑 与 G8-04 模块化标准化与平台复用策略，本讲 1.7 会把边界交代清楚。

---

1.2 C_dev 是「本项目要自己掏的那一次性投入」——外购件的模具费不在里面

分母钉死了，再钉分子。C_dev 的口径是：本项目为把这件东西做出来所付的一次性支出，归集六项——

开发 ＋ 模具 ＋ 工装 ＋ 检具 ＋ 专用产线 ＋ 平台级验证。

⚠ 这六项要分两层，本条全课统一、此后不再重复：模具 ＋ 工装 ＋ 检具 ＋ 专用产线这四项能一笔一笔归到单个件头上；开发与平台级验证是模块级的，归不到某一个件上。⇒ 从 1.3 起的 R_cost 只用可归件的那四项：权 w_j ＝ 该件这四项的投入份额，分母 ＝ 本模块全部件这四项的合计。本课后文所有写作「本平台该模块的一次性投入总额」的地方，指的就是这一笔，⛔ 不含开发与平台级验证；本课全部算例里那 100 个投入单位也是这一笔的归一化值。⛔ 开发与平台级验证不进 R_cost 的分子分母，不是因为它们不重要，而是它们归不到件上、无法参与逐件加权——它们仍留在 C_dev 里，进的是 1.1 那个式子的分子。

判据只有一句：这笔钱进不进本平台的账。据此有一条容易被忽略的推论：外购件（电子水泵、多通阀、传感器）的供应商模具费，如果已经摊进了单价，那它落在 C_var，⛔ 不落在 C_dev。

这一条为什么重要：平台化省的是一次性投入那一笔，不是单车物料费。把两者混在一起，就会得出「沿用了九个外购功能件，省了一大笔」的错觉——那九个件本项目一分模具费都没付，谈不上省，也就谈不上因为沿用它们而省。记住这一条：1.3 定义成本加权口径时，它直接决定这类件的权是 0。

两个易错点：

• ① 重复计入：外购件单价里已经含了摊销部分，又把供应商报来的模具费再算一遍进 C_dev；
• ② 漏掉检具与产线夹具。它们不在数模上、不在物料清单的主线上，是做沿用判断时最容易漏的两项——而它们同样是重开就要花钱的东西。一个件「数模一点没改」而检具要重做，它在成本账上就不是沿用件。

⇒ 今天就能做的一件事（也是最常被放弃的一步）：很多人做不了加权，理由是「拿不到金额」。但加权不需要金额，只需要份额——把模块内各件的一次性投入立项额相互比一比，归一化成 100 份就够了。本课后面所有算例都是这么做的：某前端热管理模块可归件的那四项一次性投入归一化到 100 个投入单位，各件占几份写在第 5 讲的清单里。⚠ 这是教学假设值，⛔ 不对应任何平台、⛔ 不得取用；拿到你自己那一份的路：本项目模具与工装立项台账，按件号取立项金额并归一化。⛔ 本课不给任何金额。

---

1.3 「沿用率」是一个两义词：R_cost 答「省没省钱」，R_count 答「BOM 有多复杂」

这是本讲最该带走的一条。

你在多数教材、企业内部规范与既有课程口径里看到的定义是「通用化率 ＝ 沿用件数 ÷ 总件数」。同一个位置上，另一处又写着「件数沿用率 ＝ 沿用件数 ÷ 总件数」——两条字面完全相同，而它们要回答的问题被要求分层（一个用于降本决策，一个只看 BOM 复杂度）。字面相同、任务不同，这就是一个自带两义的词。见到两义词必须当场回问，⛔ 不许直接收下。

本课的处置是拆成两个符号、两套权与分母：

符号	权	分母	它回答的问题
R_cost（成本加权沿用率）	w_j ＝ 该件的一次性投入份额（模具＋工装＋检具＋专用产线）	本平台该模块的一次性投入总额	省没省钱
R_count（件数沿用率）	每个件号权重相同	剔除通用件库件后的总件数	BOM 与料号有多复杂

你在别处看到的那个「通用化率」，就是本课的 R_count。⇒ 此后全课不再裸写「沿用率」「通用化率」，一律写 R_cost 或 R_count，且每次出现都紧跟它的权与分母。

为什么非拆不可：这两个数在同一份物料清单上能差出两倍以上，而它们在汇报材料上长得完全一样——都是一个百分数，都叫「沿用率」。混成一个数，降本论证与复杂度论证就会互相冒充：拿 R_count 去论证省钱，等于拿螺栓、O 圈、卡箍、快插这些本项目零投入的件去证明模具费省了。

本课教学算例的三个数（同一份物料清单、三套口径；教学假设值，⛔ 不对应任何平台、⛔ 不得当作任何平台的典型值引用，复算过程见第 7 讲）：

• ① R_count，件号相同即算沿用、不剔除通用件库件 ＝ 65.0%；
• ② R_count，本课口径（剔除 14 个通用件库件、名义沿用不计入）＝ 42.3%；
• ③ R_cost，权 ＝ 一次性投入份额 ＝ 23.6%。

最高与最低差约 2.8 倍——这句话两侧的量都由本课算例给出，而结论随平台移动：你的平台要用自己的物料清单与模具台账重算。⇒ 拿到你自己那三个数的路：第 5 讲的变型件清单填完就能直接算，一行都不用另外收集。

⇒ 今天就能做的一件事：给每个百分数配一句限定。报数模板是三件套——口径名 ＋ 权 ＋ 分母，例如「R_cost ＝ X%（权 ＝ 一次性投入份额，分母 ＝ 本平台该模块一次性投入总额）」。反过来，看到别人给你一个不带限定的百分数，回问三句就够：

1. 分子里有没有本项目零投入的标准件（螺栓、O 圈、卡箍、快插）？
2. 名义沿用（件号没变但改了型腔）算进分子了吗？
3. 权取的是一次性投入份额，还是单车物料成本？

⚠ 第 3 问不是抬杠：业内确实另有一套按单车物料成本加权的 R_cost，它回答的是「单车物料省没省」，与本课口径不可横比。本课取一次性投入加权，因为要论证的正是「模具费省没省」。

两个易错点：① 报一个不带限定的百分数；② 两个口径各自取一次最有利的数，拼在同一页上——口径混用比口径写错更难被发现，因为每个数单独看都是对的。

---

1.4 成熟度红利只在「使用条件未变」时成立——条件变了而件号没变，是最危险的一种沿用

沿用件除了省钱，还带来一份成熟度红利。这份红利有两个可指认的来源，⛔ 不是一句笼统的「老件更可靠」：

• ① 可免的那一部分验证项——凭「使用条件未变」做等同性论证，从而不必在新平台上重做的那些 DV/PV 项；
• ② 已闭环的现场问题——该件在上一平台的现场问题已经关闭、失效模式已知。

两条红利建立在同一个前提上：它这次承受的载荷、温度、振动、介质、循环次数，与上一次一样或更缓和。

前提一破，红利不是打折，而是方向反过来：验证被免掉了，而工况更严了。这就是本讲要点破的那个最危险的形态——使用条件变了而件号没变。它同时躲过了两道网：

• 「新件要做全套验证」——它不是新件，这道网不拦它；
• 「老件出过问题要复查」——它没出过问题，这道网也不拦它。

于是它以一个「零风险沿用件」的身份进入新平台，直到在更严的工况下出问题为止。

⇒ 今天就能做的一件事：出一张「等同性论证支持／不支持」表。五行，逐行把新平台与老平台对比，每行只填「更缓和／相同／更严」三选一：

对比项	老平台	新平台	判定
载荷谱
温度谱
振动谱
介质
循环次数

判出来之后的下一个动作：只要有任意一行是「更严」，这个件的成熟度红利就不成立——它在验证计划里要按新件处理，⛔ 不许拿件号相同去申请免试。全五行都是「相同或更缓和」，才可以据此写等同性论证。

三个易错点：

• ① 把「件号没变」当成「使用条件没变」的证据——两者毫无关系，一个说的是零件，一个说的是它周围的世界；
• ② 只比额定工况，不比极端工况与循环次数。额定点往往真的没变，变的是包线两端和总循环数；
• ③ 把上一平台未关闭的现场问题，当成「已经量产验证过」的凭证。

⛔ 本课不给失效率数值、也不给「省了几个月」这类工期数——它们的属主是 I6 板块与项目排期，本课只给判据结构与去向。可免的验证项数同样是平台相关量，本课未取得可信区间；去向：本项目 DVP 台账，用上面那张表逐项对比后直接得出。

---

1.5 变型爆炸的代价跟着「实际投产的组合数」走，⛔ 不跟着笛卡尔积上界走

平台化的另一半代价叫变型爆炸。但「爆炸」这个词本身就在误导：代价不是「配置多」，代价是维护量、验证量与料号复杂度，而这几样各自跟着不同的数走。

代价落在四处：

代价落点	它跟着哪个数走
数模与 BOM 维护	结构侧变型组合数 N_struct（下面第三条给出，第 7 讲正式定义）
DV/PV 与整车验证矩阵	有效变型集规模 N_eff
料号与备件	结构侧变型件数
产线换型与防错	共模变型的组合（第 5 讲定义）

而没有任何一项跟着笛卡尔积上界走。

这里要先立一个符号纪律。变型维度相乘得到的那个数，写作 N_up（笛卡尔积上界，N_up ＝ 各差异维选项数连乘）。它有一个天然读作「变型数」的常见写法，本课不用那个写法——因为它只是上界，把它当成实际变型数，正是平台评审上最常见的一次误报。经互斥规则、依赖规则与销量门槛三步裁剪后剩下的、真会投产的整车配置数，写作 N_eff（有效变型集）。⇒ 规矩：N_up 与 N_eff 必须同时报，只报一个都不合格。

拿上界估维护量会把数字吓虚，而这个虚高的数一旦写进评审材料，讨论就会从「怎么收敛」滑向「平台化是不是根本行不通」——本该收敛维度的那次评审，变成了否定平台化本身的那次评审。这是本讲要防的第二次静默出错。

本课教学算例（教学假设值，⛔ 不对应任何平台，算法与三步裁剪链见第 7 讲）：

• N_up ＝ 216（整车配置数）——差异维取轴距 3 × 动力形式 3 × 电量档 3 × 有无热泵 2 × 市场 2 × 左右舵 2；
• N_eff ＝ 45（整车配置数）——经三步裁剪后剩下的、真会投产的配置；
• N_struct ＝ 12——这个符号读作结构侧变型组合数，指整车配置维经「会不会改变结构件几何、接口冻结值或模具」这条判据投影之后，结构侧真正剩下的组合数。它是本课最终要交付的那个数，第 7 讲正式定义。

⚠⚠ 这三个数不是一条瀑布。N_up 与 N_eff 的单位是整车配置数，N_struct 的单位是结构变型组合数，两者不是同一个分母——中间隔着一次换基准（结构侧投影）。把 N_eff 直接当成结构侧的维护量，是本节最常见的一次错，因为 45 和 12 摆在一起太像「又砍掉了一刀」。

⇒ 今天就能做的一件事：把你要报的每一个「组合数」后面加一个括号，写清它的基准——是整车配置数，还是结构变型组合数。写不出括号里那句话，说明你还不知道自己在报什么。

⇒ 判出来之后的下一个动作：如果 N_up 大得吓人，先去看维、别去看组合。本课算例给了一个对照：去掉一个二值维，N_up 从 216 降到 108——维层收敛比组合层裁剪更有效，因为砍一个维是除以那个维的选项数，而砍组合只是逐条减一。

---

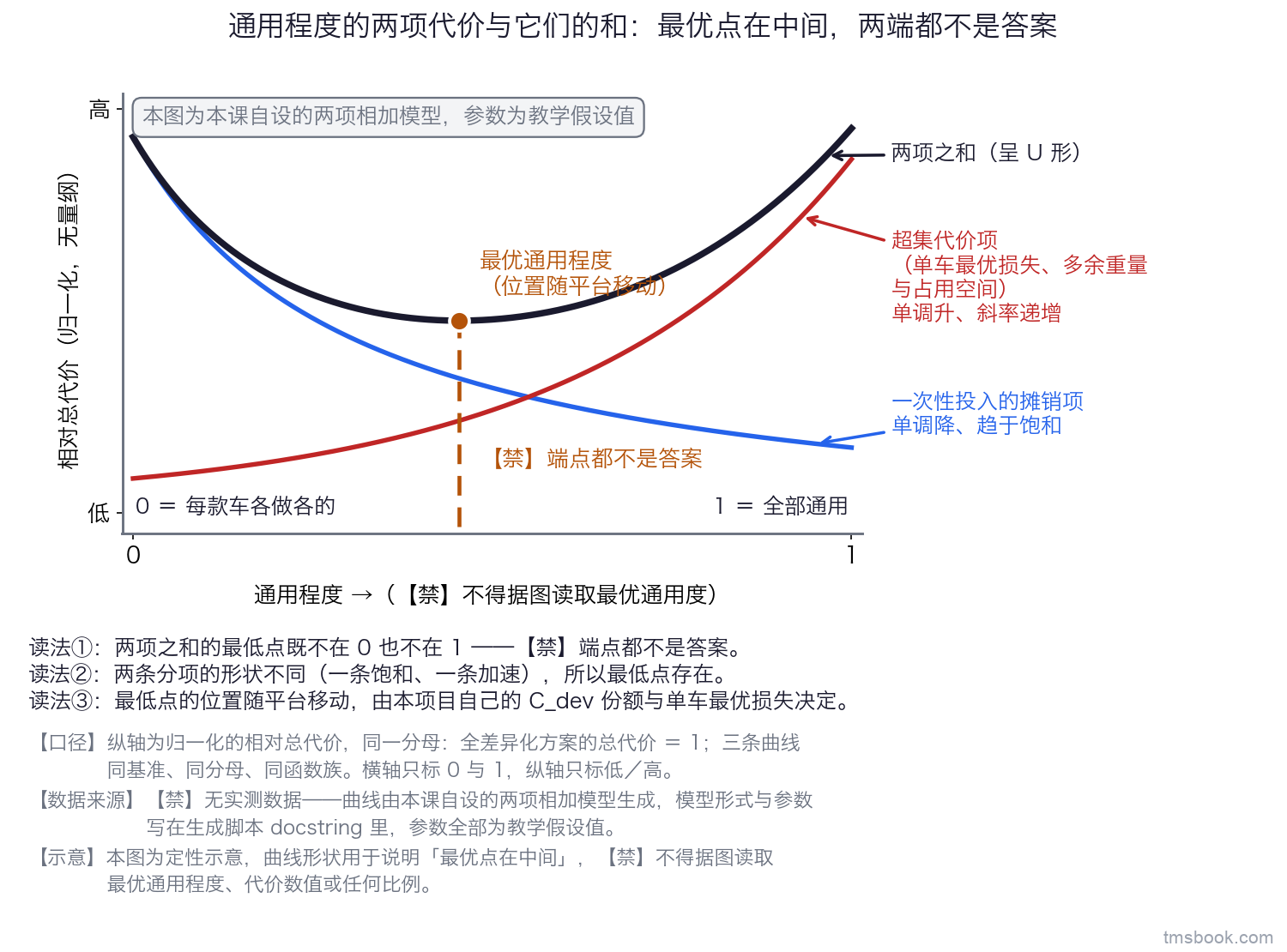

1.6 通用与过度通用的边界在中间：判据是「再多通用一件，还抵不抵得过」

前面五节讲的是账怎么记。这一节讲这笔账最优在哪里——而答案既不是「越通用越好」，也不是「别通用」。

把总代价拆成两项：

• 摊销项：一次性投入被摊薄带来的收益。它随通用程度提高而下降，而且下降越来越慢——第一次把一个大件通用掉，省下的是一整副模具；第十次通用掉的往往已经是小件，边际收益趋于饱和。
• 超集代价项：通用件要同时满足所有车型，于是必须按最严那一款设计，多出来的重量、空间与成本由每一款车分摊。它随通用程度提高而上升，而且斜率递增——越往后被拉进通用的件，车型之间的需求差异越大，为了兼容付出的超集代价越贵。

只看第一项会得出「越通用越好」，只看第二项会得出「别通用」。工程判断落在两项相加的那条曲线上，而它的最低点既不在 0% 也不在 100%。

⇒ 判据（可以逐件试算，今天就能开始）：再多通用一件，省下的一次性投入，还抵不抵得过它给最不需要它的那款车带来的损失。四步——

1. 取候选件 j，写下它若进通用件可省的一次性投入份额（来自本项目模具与工装立项台账，用 1.2 那套归一化份额即可，不必拿到金额）；
2. 写下它为了按最严那一款设计而多出来的重量、空间与成本增量；
3. 把这份增量乘上用不着它的那些车型的产量——超集代价是被这些车分摊掉的；
4. 两边比。第一次比不出来是正常的：比不出来说明缺的是台账、不是判断力，缺哪一项就去补哪一项。

什么时候这条判据不成立：当超集代价主要落在空间而不是成本上时，第 2 步折不成一个可加总的量。此时判据要换形：不再问「贵多少」，而问「最不需要它的那款车还有没有可行的布置方案」——那是一个可行／不可行的二值判断，⛔ 不能与成本增量放在一起加总。⚠ 这一条在纯电平台上尤其常见：重量与包装空间常常比成本更贵，而这两样恰恰是把超集代价只算成本时被整类漏掉的。

两个易错点：① 把下面这条曲线当成可读数的图去定 KPI；② 把超集代价只算成本，漏掉重量与包装空间。

⚠ 最低点的位置是平台相关量，本课未取得可信区间——它由本项目自己的一次性投入份额表与单车最优损失决定。去向：用上面那四步逐件试算，落点自然显现。

---

1.7 本课的射程：交出结构侧的判据、口径与清单

上面那个式子 C_unit ≈ C_dev/Q_amort + C_var，在本课只承担一件事：把分母的定义钉死，让后面七讲的沿用判断有一个共同的账本。⛔ 本课不画成本—产量曲线、⛔ 不求盈亏平衡点、⛔ 不给折现、⛔ 不给任何金额与产量门槛。

同一个公式在不同课里承担的任务不同：M3-03 集成化/平台化的降本逻辑 要回答「什么产量下该走平台路线」，本课要回答「这个件算不算沿用」。把经济学那一半搬进来，本课会失焦，而且必然与属主课给出两套数。

本课交出什么 / 不交出什么：

	内容	去哪拿
本课交出	模块边界与六类接口的冻结清单；接口三档的判定；余量的基准与八类余量；沿用的二维判定与变型件清单；R_cost / R_count / N_struct 的口径与算法；变更传播路径与分级闸	第 2~8 讲
⛔ 本课不交	成本—产量曲线、回本产量、盈亏平衡点	M3-03 集成化/平台化的降本逻辑、G8-04 模块化标准化与平台复用策略
⛔ 本课不交	集成热管理模块的内部架构与集成度权衡	G8-01 集成热管理模块（TMM/阀岛/超级水壶）架构、G8-04 模块化标准化与平台复用策略
⛔ 本课不交	空调箱总成的平台化	C2-13 空调箱平台化/模块化设计
⛔ 本课不交	整车回路拓扑层的平台衍生（热侧投影、模式集增量）	B3-07 平台族的热管理架构衍生：拓扑冻结点、模式集增量与分市场变型
⛔ 本课不交	参数化建模手法、设计表与家族表、变更流程与配置基线	I1-02 参数化/关联设计与设计变更管理
⛔ 本课不交	布置硬点与包络冻结	I2-01 机舱布置（Packaging）与热害规避
⛔ 本课不交	软件变型编码与标定基线	K4-04 软件版本、配置与变量管理、K6-05 标定数据管理与版本控制
⛔ 本课不交	沿用件的可靠性与耐久判据、失效率	I6 板块

易错点：把「本课不给」读成「不重要」。正确的读法是——它有属主，去那里拿，并且拿回来的口径要与本课的 Q_amort 对齐。跨课取数时不对齐口径，正是 1.1 那次静默出错的跨课版本。

⚠ 一条边界要单独说清：B3-07 平台族的热管理架构衍生：拓扑冻结点、模式集增量与分市场变型 也做「先投影再谈变型数」这个动作，但投影的目标不同——那门课投到热侧回路拓扑，本课投到结构件与模具。手法相同、对象不同，两张投影表不可互用，结论也不可互推。

本讲小结：平台化的账有六条口径要先钉死——① 摊销分母 Q_amort ＝ 同一副模具、同一模穴、同一件号产出的合格件累计数，⛔ 不是平台车型销量之和；② C_dev 只装本项目自己掏的一次性投入，外购件已摊进单价的模具费落在 C_var；③「沿用率」是两义词，此后一律写 R_cost（权 ＝ 一次性投入份额，答省没省钱）或 R_count（件数，答 BOM 有多复杂），每次都带权与分母；④ 成熟度红利只在「使用条件未变」时成立，五行等同性表有任意一行更严，红利即不成立；⑤ 变型爆炸的四处代价各跟各的数走——验证量跟 N_eff、料号与备件跟结构变型件数、产线换型跟共模变型的组合、数模与 BOM 维护跟 N_struct，N_up 只是上界、必须与 N_eff 同时报，而 N_struct 与它们不同基准；⑥ 通用与过度通用的边界在中间，判据是「再多通用一件还抵不抵得过」，可逐件试算。这六条是后面七讲共用的量具。
