H7-05 R290（丙烷）可燃工质安全设计

课程代码 H7-05 · 板块 H 材料、连接与制造工艺 / H7 冷却液与制冷剂工程 时长 约 4 小时（4 讲 + 1 次安全设计实操） 适合对象 系统 / 结构工程师（高阶）；做 R290 可燃工质系统与安全设计的人（天然工质路线必修） 前置 H7-03 制冷剂演进；制冷系统与安全基础 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 H7-05 大纲的完整展开版

引言：环保账算得再漂亮，安全账没算过也白搭

天然工质路线里，R290（丙烷）最容易让人心动：GWP 极低、热力性能又好。但它是 A3 级高可燃工质，一旦点火源没管住、充注量没控住，泄漏就不是环保参数偏差，而是燃爆安全事件——性质完全不同。

这门课讲的不是"R290 好不好用"，而是"敢不敢用、怎么用才安全"。四讲是一条完整链条：先认清它为什么危险（可燃性本质），再从源头压小风险（充注量限值与最小充注），然后把危险物理隔离、把点火源清零（架构与部件安全设计），最后用系统化方法把风险摆上台面评审、对齐法规（风险评估与合规）。

第 1 讲　R290 的可燃性本质

1.1 A3 分级与可燃极限：LFL/UFL 划出的危险区间

ISO 817 / ASHRAE 34 按毒性（A/B）和可燃性（1/2L/2/3）给制冷剂分级，R290 是 A3——低毒、但落在可燃性等级最高的那一档。

⚠ "等级最高"不等于"只有它会烧"。 同一套分级里 2L 就是一档可燃性（低燃烧速度），车用主流的 R1234yf 正归在 A2L——它同属可燃类，与 R290 的差别在燃烧速度与 LFL 这两个量上，不在"燃不燃"上（分级结论以现行版本目录为准；R290 与 R1234yf 在整条制冷剂演进路线上的位置见 H7-03 制冷剂演进：R134a→R1234yf→R744→R290）。⇒ 本课第 2~4 讲的三类动作——按可用容积与 LFL 核算充注量、点火源清零、泄漏检测布点与联锁——对 A2L 系统同样成立，差别只在判据取值与严格程度。⛔ 不要因为"它不是 A3"就把一个 A2L 系统整类跳过这三件事。

可燃性的精细刻画是可燃极限：丙烷—空气混合物只有浓度落在某个区间才会持续燃烧——低于下限（LFL，约 2.1 vol%）太稀烧不起来，高于上限（UFL，约 9~10 vol%）太浓缺氧也烧不起来。危险的正是这个窗口。

看似"避开就好"，但一次泄漏从泄漏点（浓度远高于 UFL）向外扩散、被稀释到大气浓度，是个连续过程，扩散过程中必然会有某个瞬间、某个局部区域，浓度恰好落进 LFL~UFL 这个窗口——这是稀释过程的数学必然。"稀释后远低于 LFL 就安全"这类想法是不完整的，过程中的窗口期和局部区域，才是真风险，第 2、4 讲的空间核算和瞬态评估都在回应这一点。

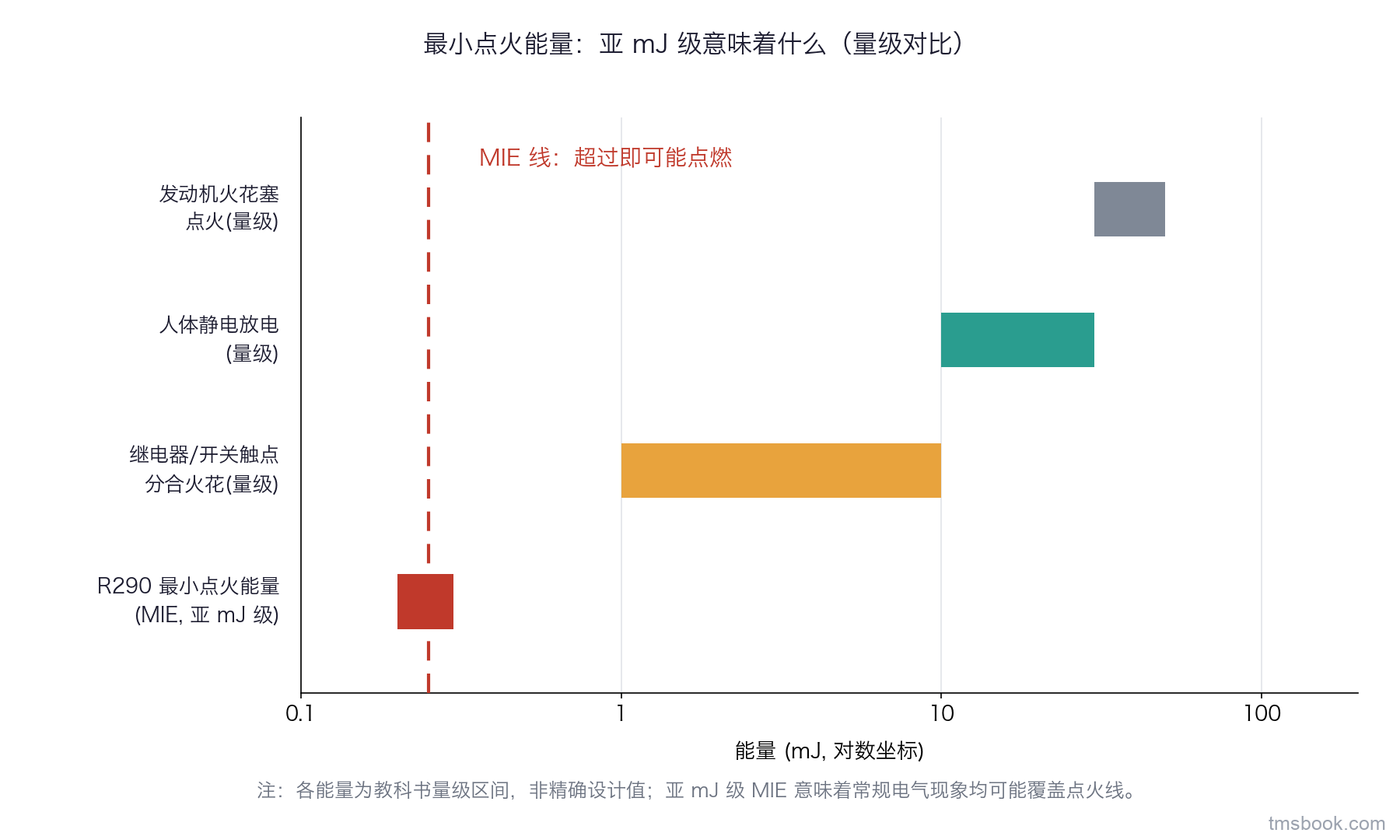

1.2 最小点火能量：亚 mJ 级意味着什么

最小点火能量（MIE） 决定"多小的火花能点着"。R290 的 MIE 是亚 mJ 级——低到人体静电放电、开关触点分合的微小电弧、继电器吸合释放的火花，这些平时被当"无害电气现象"处理的能量释放，量级都可能覆盖这条线。

换句话说，可燃浓度空间里，几乎任何未经特殊处理的电气部件都可能是点火源。这直接决定第 3 讲的"无点火源电气"不能停在"没有明显火花"这种一般电气安全水平，而要系统性地把可燃区内每个电气节点当潜在点火源清零。

1.3 GWP≈3 与性能诱惑：为什么明知危险还想用

R290 的 GWP≈3，相比传统含氟工质动辄数百上千的温室效应潜值几乎可以忽略，是最接近"对气候零负担"的候选之一。同时热力性能接近传统工质，工作压力区间相近，不需要像 R744 跨临界系统那样把高压硬件平台推倒重来。

低 GWP + 好性能 + 不必换平台，三条叠加，是 R290 反复被重新讨论的原因，尤其在热泵和环保法规趋严的场景。但收益不能替代安全设计——看到 GWP≈3 心动的同时，必须同步把 A3 和亚 mJ 级 MIE 放上天平，这不是二选一，而是"想要收益就必须做完安全设计"这一条完整命题。

1.4 泄漏→局部可燃云→点火三要素：安全设计的因果链

三节串起来，得到贯穿全课的风险因果链：泄漏（燃料出现）→局部可燃云（浓度落入窗口）→点火源（能量达 MIE）→燃爆。氧气始终存在，真正可控的是燃料量和点火源。

这条链把后三讲对应到具体环节：第 2 讲充注量限值与最小充注，压小"漏了能形成多大可燃云"；第 3 讲二次回路、气密部件、无点火源电气、检测与通风，分别管住"可燃云会不会扩散到危险区"和"点火源在不在"；第 4 讲把每一环纳入系统化方法审查、对齐法规。记住这条链，就懂了为什么 R290 安全设计从不是单点补丁。

本讲小结：R290 是 A3 高可燃工质，危险来自可燃极限窗口（LFL≈2.1vol%、UFL≈9~10vol%，稀释过程必然经过）和亚 mJ 级 MIE（几乎任何电气部件都可能是点火源）；诱惑同样真实（GWP≈3、性能好）；泄漏→局部可燃云→点火是贯穿全课的因果链。
