H4-05 弹性体密封件的成型工艺、橡胶—金属硫化粘接与来料判据

课程代码 H4-05 · 板块 H 材料、连接与制造工艺 / 密封/塑料/橡胶/胶粘 时长 约 3.5 小时（8 讲） 前置 H4-01 密封材料（EPDM/HNBR/氟胶）选型；M2-03 供应商质量与来料控制；体系外前置（需自备）：橡胶硫化化学基础——交联反应、硫黄／过氧化物交联体系、交联密度与力学性能的关系；体系外前置（需自备）：模具与成型设备的基本认识——分型面与脱模、模腔与流道、合模力、螺杆塑化 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 H4-05 大纲的完整展开版

---

按任务导航

你手上的事	直接看	还要配
给一颗新件定成型路线（模压／传递／注射）	第 1 讲：三法的分界、各自的缺陷谱、焦烧安全时间 ts2 这道硬闸	第 2 讲（模内时间怎么定）· 第 3 讲（分型面落在哪）
写或审一份橡胶件技术协议的来料判据	第 7 讲：胶料级／成品件级／批次级三层判据，门尼与硫化曲线怎么写成可执行的带	第 2 讲（后硫化的证据层级）· 第 6 讲（粘接验收要两栏）
查一批粘接件为什么服役后整圈脱粘	第 6 讲：破断面三档各指向哪一层根因	第 5 讲（前处理链、间隔时间上限 t_隔、面层与交联体系配对）
判试模件「尺寸偏小」该不该改模	第 3 讲：冷冻去毛刺后必须先满足「回温平衡后测量」才有资格谈尺寸	第 4 讲（收缩率反算与补偿方向、分方向标公差）
把工艺量分派到图纸／技术协议／过程文件	第 8 讲：三处各装什么，判据只有一条	第 1 讲（本课射程与九条去向）

⛔ 本课不覆盖：

【栏一 · 不讲哪些题目】胶料家族与介质相容矩阵、交联体系选择、压缩永久变形 CS 与 CSR 的判据本体、外观等级定义 → H4-01 密封材料（EPDM/HNBR/氟胶）选型；两被粘件涂胶固化的结构胶工艺与粘接耐久寿命外推 → H4-03 结构胶/密封胶粘接工艺与耐久；热塑性塑料注塑与包覆注塑 → H4-02 塑料件（尼龙/PPS）注塑与耐冷媒相容；金属件成型工艺窗口 → H1-05 金属零件成型工艺：扁管挤压、翅片辊压与百叶窗成型、主片/水室冲压、管件弯曲与端部成型；密封结构选型与不可单独更换的取舍 → I3-02 静密封/动密封结构设计与选型／G11-03 O 型圈、密封面与静/动密封设计；导入锥与装配刮伤防护 → G11-02 快接（quick connector）结构与密封选型／H3-02 胀接、压装与机械连接工艺；抽样理论、供应商分级、控制计划与 8D → M2-03 供应商质量与来料控制／M2-07 PFMEA 与控制计划实操：热管理制造过程的失效分析三件套；清洁度目标与颗粒检测 → I5-05 流体回路技术清洁度与颗粒污染控制：目标设定、检测方法与产线管控；测量状态与尺寸报告判读 → I5-06 热管理件的尺寸测量、检具与尺寸报告判读（尺寸工程验证侧）。

【栏二 · ⛔ 真正不给的数】① 尺寸公差等级值（ISO 3302-1 的等级划分、公差数值与适用尺寸段）——本课未取得标准原文，只写去向 → 按现行版本的标准原文 ＋ 本项目企标；② 外观缺陷的等级号与判废界（ISO 3601）、CS 的试验条件与限值（ISO 815）→ 归 H4-01 密封材料（EPDM/HNBR/氟胶）选型 的口径；③ 本项目自己的验收阈值（粘接强度下限、橡胶破坏率下限、门尼带宽）→ 按本项目材料与工艺组合的基线试验分布定；④ 具体牌号的底涂体系、润滑剂牌号与用量等产品参数 → 供应商工艺卡 ＋ 本项目验证。⚠ 与平台相关的工艺量（后硫化窗口、干膜厚度带、t_隔、回温等待时间等）本课是给的——形式是量级锚 ＋ 取数路径 ＋ 判据形式，见各讲正文。

引言：零件是完整的，胶也在，尺寸也对——只是没粘住

一颗橡胶密封件到货，来料检验员手上能做的通常只有三件事：看外观、量尺寸、测硬度。本课要讲的三条最贵的失效——供应商省掉了后硫化、橡胶—金属界面没有真正粘住、这一批混炼胶已经不是上一批——在这三个维度上全部没有信号。零件是完整的，胶也在，尺寸也对，硬度也在带内；它只是没粘住、交联没做完、或者换了一批胶。等到信号出现，件已经在整车上，失效是批量的，追溯窗口已经关上。

★ 钉子一（贯穿全课）：本课的每一条判据都必须回答同一个问题——「它在验收环节能不能被测出来？」这不是一句态度，它是一条可以当场执行的分派规则：测得出来、且是件本身的属性，才可以写进图纸公差；测得出来但要破坏件，只能进技术协议的破坏性抽检项；在成品上根本测不出来的（模温、间隔时间、炉时、分穴归属），只能进过程文件与批次追溯记录。把一个测不出来的量写进图纸，结果不是「更严格」，而是这条判据线在来料端整条失效——因为唯一可能的处置只剩让步放行。这条规则在第 8 讲收束成一张分派表，但它从第 1 讲起就该拿在手上：读本课任何一条工艺量时，顺手判一次它该落在三处的哪一处。

★ 钉子二（选路层）：模压、传递、注射三法的分界不是产量与成本，而是「胶料在哪里、什么时候升到硫化温度」。模压 CM_mold 是料坯进模腔后靠模板传热升温，传递 TM_mold 是胶料挤过浇道时被剪切先抬一截温，注射 IM_mold 则是在螺杆机筒里就已升到接近硫化温度再射入热模。升温发生的位置一变，风险族就整族地换掉：靠模板传热的那条路，风险在厚断面芯部滞后；把升温挪到模腔之外的两条路，就新增了「胶料还没进模腔就开始交联」这一族——焦烧、熔接痕、剪切降解，这些在模压路线上根本不存在。⇒ 选路即选缺陷谱，不是选节拍。评审别人的工艺方案时，第一问不是「几秒一模」，而是「你这条路的主缺陷落在哪一项可记录的过程量上被卡住」。

三条反着读就会把动作做错的地方，先在这里点破，正文各有落点：

★ 主反钉子——冷冻去毛刺之后量出来的「尺寸偏小」，⛔ 不是模具做小了。它多半是件的热历史尚未平衡：深冷—回温循环之后，尺寸要过一段时间才回到稳态，刚出滚筒就量，必然读到系统性偏小的值。弹性体的线胀系数在 10⁻⁴/K 量级（约 150~250×10⁻⁶/K），低碳钢约 12×10⁻⁶/K，两者相差一个数量级以上（⚠ 随牌号、填料体积分数与温区变化，引用前须按牌号数据表核）——这就是为什么按机加件的直觉去看这个读数会严重低估它的漂移量。读者若照这个读数去改模具，会把一副本来正确的模具真的改错，而改模不可逆，要等到下一轮试模才暴露。正确动作是先把「回温平衡后测量」的等待条件、环境温度与件的摆放状态写成可执行条件，再谈补偿方向（第 3 讲、第 4 讲）。

★ 副反钉子——粘接件的拉脱／剥离强度落在协议下限之上，⛔ 不等于粘接合格。强度是一个标量，它把「界面有多强」和「胶体有多强」压成了一个数。一批「强度勉强够、破断面却几乎全是底涂—金属间破坏 CM_bond」的件会被整批放行（这里说的是成品批，即该模次／班次），服役中介质沿界面渗入后集中失效。此时若照「强度不够」的思路去提高强度下限，方向同样是反的：真因在前处理与底涂面层配对，提下限只会把良品也判废，而真正出问题的那一批件照旧漏过去（第 6 讲）。

★ 副反钉子二——模内硫化时间⛔ 不是「越长越保险」。硫黄体系过硫会返原（reversion），力学性能回落；而返原不改外观、不改尺寸，比欠硫更难在来料端被发现——欠硫至少还常在现场留下信号。⇒ 模内时间的判据是硫化曲线的形状，不是产线上的工时习惯（第 2 讲）。

射程：本课按工艺链切，不按零件名切。对象是热固性弹性体密封件（含橡胶—金属复合件），从混炼胶与骨架来料到装配上线为止的工艺链与判据，四块：成型选路与工艺窗口、硫化与后硫化、橡胶—金属硫化粘接、橡胶专有来料判据，另加装配预润滑剂一节。之所以按工艺链切，是因为判据只有沿工艺链才可沿用——「模内共交联」这一整套界面纪律对结构胶整条不成立；而按零件名切，会让人以为「同为密封件就同一套判据」，把 O 圈的工艺卡套到骨架密封件上。⚠ 一条要先说清的射程外情形：本课判据不适用于热塑性弹性体注塑件——那是进模降温凝固，没有交联与后硫化这两个环节，第 2 讲整讲对它不成立。九条分界与各自的去向在第 1 讲一次给全，后文不再重复。

怎么把一颗件的工艺链数全。本课的全集是「这颗件从混炼胶与骨架来料到装配上线为止，每一个会改变它最终性能的节点，以及每个节点上『改变了什么／在成品上留不留下可见痕迹／靠什么判』这三问」。最自然的线索是零件在产线上走过的工序：混炼胶来料 → 预成型料坯 → 成型 → 模内硫化 → 脱模 → 去毛刺 → 后硫化 → 检验放行 → 包装 → 装配预润滑。⚠ 只沿这一条线索数，会整类漏掉四块，而每一块漏掉之后清单看起来仍然是完整的——这正是它危险的地方：① 并行的骨架金属支链（脱脂 → 粗化 → 化学转化／钝化 → 底涂涂布 → 烘干 → 入模），它不在胶料那条线上，却是粘接件的另一半；② 「什么都不做」的时效类工序——前处理到底涂的间隔上限、去毛刺后的回温平衡等待、后硫化的炉时。它们在工艺卡上没有设备、没有动作，因此排工序表时最容易整类不出现，而这三样各自对应一条批量失效；③ 不在件上而在纸上的一轴——批次追溯记录与变更捕获（换牌号、换混炼供应商必须重验底涂体系）。它们不改变件，却决定了失效发生时查不查得出来；④ 判据本身的三层轴（胶料级／成品件级／批次级），它与工序链是正交的：同一道工序上可以同时挂三层里的量，按工序枚举会把它压扁成一层。⇒ 你手上若有一份别人写的工艺清单，先按这四块各查一遍，比逐条读那份清单更快找到洞。

本课怎么给数。凡「公差等级值、后硫化温度—时间窗口、干膜厚度带、粘接强度下限、橡胶破坏率下限、门尼带宽」这六类，本课一律不给可以直接取用的单值，取而代之给三样：① 量级锚（是分钟级还是小时级、是个位数微米还是几十微米）；② 取数路径（向哪份标准原文、哪份企标、哪张供应商工艺卡，或哪一轮试模标定取）；③ 判据形式（是双侧带还是单侧下限、是相对本牌号基线还是绝对值）。⚠ 这三样合起来才是可执行的东西——一个抄来的数值若跨了牌号、跨了测试温度、跨了试样型式，它在你的件上不构成判据。

全课路线图。第 1 讲定射程并做成型选路，把三法的缺陷谱与 ts2 硬闸摆开；第 2 讲讲模内硫化时间两侧的失效与后硫化真正做的三件事，并设计「省掉能被查出来」的判据；第 3 讲落到分型面、溢料槽与去毛刺，主反钉子在这里点破；第 4 讲用试模件实测反算成型收缩率、给出模具补偿方向，并按分型面方向／非分型面方向分别标注公差等级；第 5 讲进入橡胶—金属硫化粘接的前处理链与双涂层底涂体系；第 6 讲把粘接验收从强度单值改成「破断面形貌 ＋ 强度」两栏，并加上介质浸泡老化后的复测；第 7 讲把门尼黏度与硫化曲线写成三层来料判据，并按混炼批与模次分穴排抽检；第 8 讲收在装配预润滑剂选型、工艺量的三处分派，以及一个把上述失效串起来的案例与动手做。

⚠ 全课有一处措辞纪律先在这里交代，免得后文反复打断：「批」这个字在本课有两义，一律就地写明是哪一种——胶料批＝混炼批（一次混炼作业产出的胶料，门尼与硫化曲线按它抽），成品批＝模次／班次（成型工序产出的件，尺寸与外观按它抽，且必须分穴）。两者层级不同，抽检计划分开排；破坏性项按混炼批排，⛔ 不按成品批排。

第 1 讲　模压／传递／注射：三条成型路线的分界、缺陷谱与选路判据

1.1 本课讲什么、不讲什么：射程按工艺链切，不按零件名切

本课的对象是热固性弹性体密封件（含橡胶—金属复合件）从混炼胶与骨架来料到装配上线为止的那一整条工艺链，以及挂在这条链上的判据。它由四块构成：

1. 成型选路与工艺窗口——模压／传递／注射三法怎么选，各自的缺陷谱与过程量抓手（本讲）；
2. 硫化与后硫化——模内硫化时间怎么定，后硫化在做哪三件事、省掉了怎么查出来；
3. 橡胶—金属硫化粘接——前处理与底涂工艺链、每一环的失效对应物、破断面形貌怎么判；
4. 橡胶专有的来料判据——门尼黏度与硫化曲线怎么写成可执行的批间判据（另加装配预润滑剂选型一节）。

为什么按工艺链切，而不按零件名切。判据能不能沿用，取决于工艺机理是不是同一套，而不取决于零件叫什么名字。「模内共交联」这条界面纪律——底涂的活性组分要参与胶料的交联反应、因此它的窗口与模温和模内时间绑死——对结构胶那条路线整条不成立（结构胶自己固化成独立的第三相，与模温无关）。反过来，如果按零件名切（「都是密封件，所以一套判据」），读者就会把 O 圈的工艺卡套到橡胶—金属骨架密封件上：O 圈那张卡上没有前处理链、没有底涂干膜厚度、没有破断面判读，而这三项恰恰是骨架件一半的失效来源。

⚠ 最容易套错的一类是热塑性弹性体（TPE）注塑件：TPE 进模是降温凝固，没有交联、也没有后硫化这两个环节 ⇒ 本课第 2 讲整讲对它不成立。判「这门课适不适用于我手上这个件」，第一问是「它在模腔里是升温交联，还是降温凝固」。

九条分界与各自的去向（本讲写一次，后文不再重复；写「见某课」只是给去向，⛔ 不代表那门课已经讲过什么——真要用其结论时请去那门课确认）：

不在本课的那件事	去向
胶料家族与介质相容矩阵、交联体系选择、压缩永久变形（CS）／CSR／TR10 的判据本体、外观等级定义	H4-01 密封材料（EPDM/HNBR/氟胶）选型
两个已成形被粘件涂胶固化的结构胶工艺、粘接耐久寿命与加速老化外推	H4-03 结构胶/密封胶粘接工艺与耐久
热塑性塑料注塑与包覆注塑（翘曲／熔接线／内应力、保压与冷却判据）	H4-02 塑料件（尼龙/PPS）注塑与耐冷媒相容
金属件本身的成型工艺窗口（挤压／辊压／冲压／弯曲）	H1-05 金属零件成型工艺：扁管挤压、翅片辊压与百叶窗成型、主片/水室冲压、管件弯曲与端部成型
密封结构选型、骨架密封件「不可单独更换」这一取舍	I3-02 静密封/动密封结构设计与选型／G11-03 O 型圈、密封面与静/动密封设计
装配刮伤防护与导入锥设计	G11-02 快接（quick connector）结构与密封选型／H3-02 胀接、压装与机械连接工艺
抽样理论、供应商分级、控制计划与 8D	M2-03 供应商质量与来料控制／M2-07 PFMEA 与控制计划实操：热管理制造过程的失效分析三件套
清洁度目标与颗粒检测	I5-05 流体回路技术清洁度与颗粒污染控制：目标设定、检测方法与产线管控
测量状态（自由态／约束态、支撑与夹持）与尺寸报告判读	I5-06 热管理件的尺寸测量、检具与尺寸报告判读（尺寸工程验证侧）

⛔ 落在射程外的限值与条款内容，本课一律不给，只给类型与去向。

本讲的三个符号，先在这里钉住（全课统一，后文照此用）：CM_mold＝模压成型（compression molding）；TM_mold＝传递成型（transfer molding）；IM_mold＝注射成型（injection molding）。⛔ 全课不得裸写「CM」——本课另有一个失效档位叫 CM_bond（底涂—金属间破坏，第 6 讲），两者一个是工艺代号、一个是破断面档位，写混了就把「这条路线」和「这种失效」搅成一件事。

---

1.2 三法的分界：胶料在哪里、什么时候升到硫化温度

评审桌上最常听到的选路理由是「产量大所以上注射」「量小所以模压」。产量确实是输入之一，但它不是分界。三条路线真正的分界是一句话：

胶料是在哪个容器里、在进模腔之前多久，升到接近硫化温度的？

• CM_mold（模压）：把预成型料坯直接放进模腔，靠上下模板的热传导升温。胶料在模腔里才开始升温，断面上有明显温度梯度，外层先交联、芯部滞后。
• TM_mold（传递）：料坯放在料罐里，柱塞把它挤过浇道、注入已经闭合的模腔。胶料在浇道段被剪切生热，进模腔时温度已经抬了一截。
• IM_mold（注射）：在螺杆机筒里完成塑化与剪切升温，以接近硫化温度的胶料射入热模。胶料在进模腔之前就已经很热了。

为什么这一条是分界。进模腔那一刻的胶温越高，模内还需要走的升温段就越短 ⇒ 模内硫化时间依次缩短。但这个「省」不是白省的：胶料越早升温，就越早进入「在模腔之外也会开始交联」的风险区，同时设备与模具的门槛依次抬高、废料形态也跟着变。

本讲第一个模温符号也在这里钉住：T_模＝模温，指模板或模腔表面的温度，引用时必须就地写明是哪一处的测点（模板背面的温控表读数与模腔表面的实际温度不是一个数）。常规热固性橡胶的模内硫化温度典型落在 150~200 ℃ 量级，随胶料家族与交联体系变化，过氧化物体系与氟胶体系通常偏高端。⚠ 典型值，⛔ 不是验收依据，端点不得当成可承诺值；本项目的实际取值向该牌号供应商工艺卡 ＋ 试模标定取。本讲给出这个范围只为一件事：让你知道后面反复出现的那句「必须在与实际模温一致的温度下测」，说的是哪一个温度量级。

模内时间的方向：同一牌号、同一件形下，模内硫化时间的方向是 CM_mold > TM_mold > IM_mold；设备与模具门槛的方向相反。⛔ 本课不给倍数——具体值是件形与牌号的函数，两侧都没有可引用的取值来源时不做倍数比较；要拿本项目的数，走「该件在三条路线上的试模节拍实测」。

废料形态也依次变：CM_mold 只有飞边；TM_mold 多出料罐残胶（cull）与流道胶；IM_mold 多出冷流道时的流道胶（热流道可省）。

⛔ 常见误区：把「模内时间短」直接读成「总节拍短」。TM_mold 与 IM_mold 多出装料、注射、清理料把与流道的时间。节拍要按整个循环算，⛔ 不按模内时间算。评审时如果供应商只报模内时间就下节拍结论，那份报价的分母是错的。

---

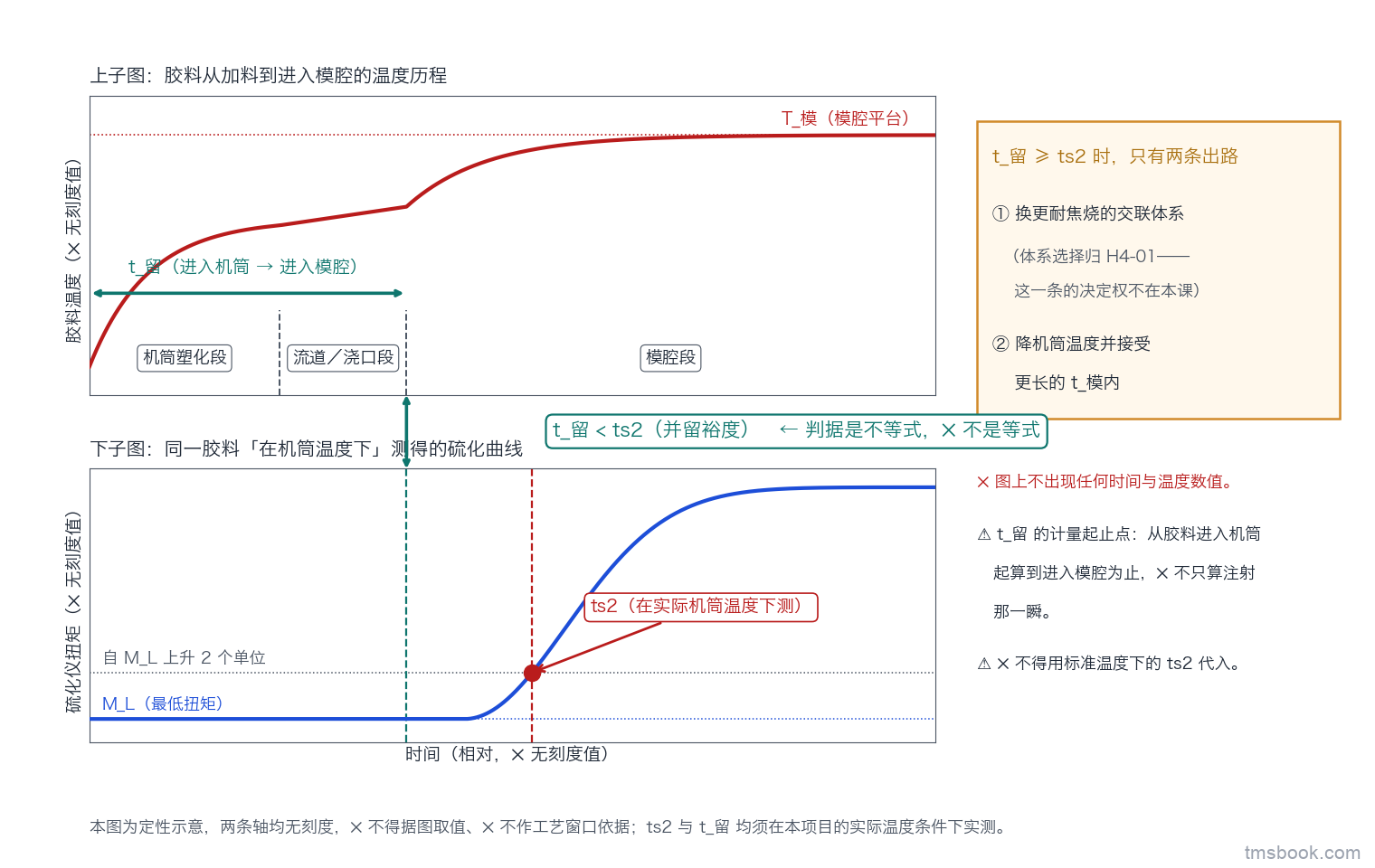

1.3 第一道硬闸：焦烧安全时间 ts2 与流道停留时间 t_留

三条路线里，TM_mold 与 IM_mold 让胶料在模腔之外停留并受热，于是引入了 CM_mold 上根本不存在的一族风险：胶料还没进模腔就开始交联。这就是焦烧（scorch）。

判它有没有余地的量只有两个，本讲在这里定义：

• ts2＝焦烧安全时间——硫化曲线上扭矩自最低扭矩上升 2 个单位所需的时间，标志交联反应开始，单位 min；
• t_留＝胶料在模腔之外的受热容器与流道内的停留时间（注射／传递路线专有），单位 min。容器按路线各自代入：IM_mold 是机筒＋流道／浇口，TM_mold 是料罐（cull 段）＋浇道；两条路线都从胶料进入该容器起算，到进入模腔为止。

判据就是一条不等式：

t_留 < ts2（ts2 必须在实际机筒温度下由硫化仪测得），并留裕度。

为什么它是硬闸而不是「注意事项」。越过 ts2 之后胶料黏度快速上升，流道与浇口先堵、模腔充不满，表现为充填不足。关键在于它的失效形态：这是整批连续的——同一混炼批的胶料、同一组参数，会连续出废品，不是随机散发的偶发缺陷。所以它不能靠成品检验兜底，只能在选路那一步就判掉。

ts2 的量级与取数路径。ts2 是分钟级的量，且随温度升高而缩短。⛔ 本课不给通用值——它是牌号、交联体系与测试温度三者的函数。拿到本项目取值的路：用无转子硫化仪（MDR）在与实际机筒温度一致的温度下实测 ts2，同时实测最长滞留工况下的 t_留，两者对比。⛔ 不得用标准试验温度下的 ts2 代入。

⛔ 常见误区一：把 ts2 当成一个「牌号属性」查表用。它是温度的函数——换一个机筒温度就换一个 ts2。牌号数据表上那一个 ts2 值旁边一定写着测试温度，脱离那个温度它什么都不是。

⛔ 常见误区二：只算注射那一段的停留时间。t_留 的计量起止点是从胶料进入受热容器（IM_mold 是机筒，TM_mold 是料罐）起算，到进入模腔为止，⛔ 不只是注射那一瞬。而且最长停留发生在正常节拍之外——把这四种工况逐一算一遍，取其中最长的那个去和 ts2 比：

1. 正常连续生产时的稳态停留；
2. 停机后的第一模（胶料在热机筒里等了整个停机时长）；
3. 换模、清模、调机期间留在机筒与流道里的那部分胶；
4. 首件与试模时的低节拍运行。

工程上的处置是把 2~4 三种工况写成明确的处置条款（例如超过某停留时长必须清空受热容器——IM_mold 清机筒与流道，TM_mold 清料罐与浇道——并废弃头几模），而这个时长本身要按上面的路实测标定。

超了怎么办：只有两条路。

1. 换更耐焦烧的交联体系——⚠ 交联体系的选择归 H4-01 密封材料（EPDM/HNBR/氟胶）选型，本课只使用它的结论，⛔ 不在工艺侧自行改；
2. 降机筒温度，并接受更长的模内硫化时间——也就是把省下来的模内时间还回去一部分。

⚠ 注意第二条的含义：如果降到最后模内时间已经没有优势，那这条路线本身就不成立，应该退回 TM_mold 或 CM_mold。ts2 判不过就换路线，⛔ 不是「小心一点做」。

---

1.4 选路即选缺陷谱：三条路的失效不是同一族

上一节的焦烧只是 IM_mold 缺陷谱里的一项。把三条路线的典型缺陷摊开看，会发现它们不是同一族失效的轻重之分，而是三组彼此不重叠的风险——而这正是「选路即选缺陷谱」这句话的含义。

缺陷谱是升温位置的直接后果：胶料在模腔之外停留越久、剪切越强，「提前交联」与「降解」这两族越突出；胶料靠模板传热升温，「芯部滞后」这一族越突出。

评审桌上的第一问：「你选的这条路的主缺陷，落在哪一项可记录的过程量上被卡住？」——答不上来，说明这条路只是被选了、没有被守住。下表是本讲给你的答案模板，右列每一项都是可以写进过程文件、可以调出记录来查的量：

路线	典型缺陷	卡住它的过程量抓手
CM_mold	厚断面芯部欠硫	模内硫化时间 t_模内 与厚断面时间补偿量 Δt_厚（第 2 讲）
CM_mold	缺胶欠模	充填压力、料坯重量（预成型称重）
CM_mold	飞边厚、分型面处易夹料	溢料槽设计与合模力
TM_mold	浇口痕落在密封功能面	浇口位置（形状冻结前就要定，见 1.5）
TM_mold	料罐残胶与流道废料	料罐尺寸与料坯定量
TM_mold	充填不足	柱塞压力
IM_mold	焦烧	t_留 与机筒温度（见 1.3）
IM_mold	熔接痕（多浇口汇流处交联不连续、强度骤降）	浇口数与位置、注射速率
IM_mold	高剪切下的胶料降解	螺杆转速与背压

⚠ 这些量的限值全是牌号与件形的函数，本课给的是「该卡哪一项」，⛔ 不给限值。限值向本项目企标、供应商工艺卡与试模标定取。

⛔ 常见误区：把缺陷谱当成「质量水平的高低排序」。三条路不是好坏排序。尤其⛔ 不得因为「注射设备更先进」就默认它更保险——IM_mold 多出来的焦烧与熔接痕这两族，在 CM_mold 路线上根本不存在。换路线不是升级，是换一组要盯的东西。

这一节今天就能用的东西——把上表右列变成你评审时的三张问句：① 这一项抓手，在你的过程文件里有没有条目？② 它有没有记录（谁记、多久记一次、记在哪）？③ 它超了之后的处置动作是什么？三问有一问答不上，这条路线的主缺陷就是无人看守的。

---

1.5 三法对图纸的反向约束：形状冻结之后就只剩改模一条退路

选路不只是工艺侧的事——三条路线各自会反向要求图纸给出一些东西，而这些要求全是几何决定的：脱模方向、浇口落位、熔接痕位置，一旦形状冻结就不再自由，工艺侧只能在剩下的窗口里腾挪。

路线	它对图纸提出的反向约束
CM_mold	件必须能在开模方向脱出；且要接受较厚的飞边（分型面落位与去毛刺余量随之定，第 3 讲）
TM_mold	图纸必须给出可接受的浇口痕位置——⛔ 不得落在密封功能面
IM_mold	流道与浇口布置要能在 ts2 内充满；并且要接受熔接痕的位置作为受控项

⚠ 本课所说的密封功能面，一律指件上参与建立密封接触压力的那一块面：O 圈的两条接触带、唇封的唇口与油膜带、端面垫的压紧带。分型面落位、浇口痕、去毛刺刀痕与飞边残迹一律以这块面为禁区。⛔ 不含仅参与定位或防尘的面。这块面在几何上由 G11-03 O 型圈、密封面与静/动密封设计／I3-02 静密封/动密封结构设计与选型 定，本课只承接它的位置。

提出时点＝形状冻结之前（对应你所在项目开发流程里的设计冻结节点，⚠ 具体节点名各项目不同，本课不给）。过了这个点，上面三项都只剩「改模」一条退路——而改模是不可逆的，且要到下一轮试模才知道改对没有。

⛔ 本课不给「浇口痕允许的最大直径」「熔接痕允许长度」这类限值——它们是件形与验收等级的函数，向本项目企标与供应商工艺卡取。

⛔ 常见误区：把熔接痕当成「可以消除的缺陷」去要求供应商。多浇口充填必然产生熔接痕。工程上做的事是把它挪到非受力、非密封的位置，并纳入受控项（在图纸上标出允许区域、在过程文件里固定浇口数与注射速率）。写一条「不得有熔接痕」，等价于要求单浇口——那是另一个选路结论，会连带改变充填时间、进而回头影响 t_留 与 ts2 的判断。要求写反了，供应商要么做不到、要么悄悄改了别的东西来满足它。

这一节今天就能用的东西——在形状冻结评审的检查表上加三行：① 脱模方向是否已确认，件能否在该方向脱出；② 浇口痕的可接受位置是否已在图纸上标出，且避开了密封功能面；③ 熔接痕位置是否已列为受控项并标出允许区域。三行全部要求「已在图纸上，而不是在会议纪要里」。

---

1.6 骨架嵌件件：选路的第一问不是节拍，是「嵌件会不会被冲移」

对橡胶—金属骨架密封件（bonded seal），选路多一个前置判断，而且它排在节拍前面：

骨架在这条路线的充填压力下，会不会被冲移或弹性变形？

TM_mold 与 IM_mold 的充填压力远高于 CM_mold。薄壁骨架与细长嵌件在高压充填下会偏移，或者被推得弹性变形（尤其是悬臂端）。

后果是什么，为什么它在检验上不显形。嵌件一偏，模腔就被分成不对称的两半，胶层厚度随之不均。而胶层厚度直接决定该处的压缩量与密封过盈：

• 贫侧（胶层偏薄）：压缩量不足 ⇒ 密封裕度不足；
• 富侧（胶层偏厚）：压缩量偏大 ⇒ 装配力大、易翻滚。

⚠ 请注意它的直接后果是胶层厚度不均，而不是件的外形尺寸超差——件的外轮廓仍由模腔决定，量出来是合格的。这就是它在常规尺寸检验上不显形的原因，也是本课那条贯穿全课的钉子在本讲的落点：件是完整的、尺寸也对，问题在看不见的地方。要看见它，得剖切或做胶层测厚。

三条对策，并列使用：

1. 模内定位销与压紧——把骨架在充填期间机械地按住；
2. 降低充填速率——降低作用在悬臂端的动压；
3. 把浇口避开嵌件悬臂端——不让胶流正对着最容易被推动的那一段（⚠ 这一条又要在形状冻结前作为浇口位置约束提出，见 1.5）。

⚠ 这三条属于工艺窗口，不是图纸公差：它们进过程文件，⛔ 不进图纸。为什么这么分派，本课第 8 讲会把全部工艺量按「图纸／技术协议／过程文件」三处走一遍；这里先给结论——判据能不能写进图纸，取决于它在验收环节能不能被测出来，而「充填速率」在成品件上是测不出来的。

⛔ 常见误区一：把胶层厚度不均当成「模具做偏了」去修模腔。真因在充填压力与浇口位置。修了模腔，下一次换一组注射参数它还会再偏一次——而这时模腔已经被改错了。

⛔ 常见误区二：用加大胶层名义厚度来「留裕度」。胶层厚度是压缩特性的一部分，加厚会改变件的压缩量—反力关系，等于悄悄改了密封设计。

★ 本节讲的是零件设计侧「骨架嵌件要定位」这条准则的工艺侧成因：准则说「要定位」，本节回答的是「为什么会移、移了会怎样、靠什么不让它移」。

---

1.7 边界一：牌号与交联体系已定，是本讲的前提，不是本讲的内容

本讲的入口条件里有一项是「牌号与交联体系已定」。选哪种胶料、胶料家族与介质相容矩阵、硫黄体系还是过氧化物体系及其对压缩永久变形的影响——全部归 H4-01 密封材料（EPDM/HNBR/氟胶）选型。本讲只回答一个问题：这个已经定下来的牌号，能用哪种成型方式做出来。

为什么要把这道墙立在这里。这两件事在开发时序上有明确先后：材料先定、工艺后选。把材料选型混进工艺讲，读者会形成一个很自然但很贵的反应——「工艺做不出来就换材料」。而换材料要重走介质相容验证与压缩永久变形验证，代价与「调一组注射参数」完全不在一个量级。

本讲从 H4-01 密封材料（EPDM/HNBR/氟胶）选型 接过来的只有两条结论：

1. 该牌号的交联体系——它决定 ts2 的量级与耐焦烧的余地（1.3 那条硬闸判不判得过，一半在这里定）；
2. 该牌号的推荐硫化温度带——它是 T_模 的取值起点。

⛔ 本讲不复述任何相容矩阵条目，也不给压缩永久变形的判据与限值。

⛔ 常见误区：在工艺评审上用「这个牌号不好做」去推翻材料选型。正确的动作是把工艺窗口的约束——ts2 不够、必须做后硫化、必须配特定的底涂面层——写成成本与风险输入，反馈回材料选型评审，由 H4-01 密封材料（EPDM/HNBR/氟胶）选型 那一套判据重新裁。⛔ 不在工艺侧自行改牌号：工艺侧看不到介质相容那一半的后果。

---

1.8 边界二：热固性橡胶与热塑性塑料的注射，机理方向相反

「注射」这两个字在橡胶件与塑料件上是同一个词，指的却是方向相反的两件事：

	热固性橡胶（本课）	热塑性塑料（H4-02 塑料件（尼龙/PPS）注塑与耐冷媒相容）
进模腔之后发生什么	升温交联	降温凝固
模温的作用方向	高模温驱动交联、缩短模内时间	低模温加速凝固、缩短冷却时间
保压的作用	收缩主要发生在脱模之后的降温段与交联段	靠保压补偿凝固收缩

两者只在「模具与流道几何」这一层可以互相对照（流道布置、浇口型式、分型面这类几何问题）。一旦谈到工艺参数的作用方向，判据一律不可平移。

⛔ 常见误区：照搬「提高保压压力可以减小收缩」这条塑料经验去调橡胶件。橡胶件脱模时仍在高温，收缩主要在模外发生 ⇒ 加保压主要改变的是飞边量与嵌件冲移（把 1.6 那条风险放大），⛔ 不解决尺寸偏小。尺寸偏小要走的是第 4 讲的收缩反算与模具补偿。

⚠ 反方向也要查：本课的「模温高 ⇒ 交联快 ⇒ 模内时间短」这条结论，⛔ 同样不得平移到 H4-02 塑料件（尼龙/PPS）注塑与耐冷媒相容。互套是双向的，而两个方向都会把动作做反。

另有一条边界一并划清：金属件本身的成型工艺窗口（挤压／辊压／冲压／弯曲）归 H1-05 金属零件成型工艺：扁管挤压、翅片辊压与百叶窗成型、主片/水室冲压、管件弯曲与端部成型。本课只关心骨架进入本工艺链时的状态——它的表面、它的刚度、它能不能扛住充填压力。

---

本讲小结：选路的四问，按顺序问

1. 最厚断面能否接受「按它定模内硫化时间」带来的薄处过硫？（否 ⇒ 这一条把 CM_mold 往外推，详见第 2 讲）
2. t_留 < ts2 在实际机筒温度下成立吗，且最长滞留工况也算进去了吗？（否 ⇒ IM_mold／TM_mold 出局，或降机筒温度重算）
3. 骨架在这条路线的充填压力下会不会被冲移？（会 ⇒ 要么上定位与降速率，要么退回 CM_mold）
4. 三条都通过之后，才轮到节拍与年用量——而且节拍按整循环算，⛔ 不按模内时间算。

答完这四问，再补一句：你选的这条路，它的主缺陷落在哪一项可记录的过程量上被卡住？这一问的答案，就是这条路线要写进过程文件的那几行。
