H4-01 密封材料（EPDM/HNBR/氟胶）选型

课程代码 H4-01 · 板块 H 材料、连接与制造工艺 / 密封/塑料/橡胶/胶粘 时长 约 3.5 小时（5 讲） 前置 A1-07 热管理常用工质的热物性与查用；体系外前置（需自备）：高分子材料 / 橡胶工艺基础 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 H4-01 大纲的完整展开版

---

引言：选的不是一张数据表，是一条衰减曲线

整车热管理的每一个接头、每一处水冷板进出水口、每一个阀件，最后都落在一颗弹性体密封件上。它便宜、不起眼，选错的代价却是慢漏冷媒或渗冷却液，而且往往在装车很久之后才显形——那时再改胶料，要连着验证与售后一起返工。这门课解决的就是这一步：拿到一个密封位的工况（接触什么介质、什么温度带、多大压差、静密封还是动密封），怎么在 EPDM、HNBR、氟胶三大主力和它们周边的一圈家族里，选出一颗撑得到寿命末期的胶。

第一根钉子：密封判的是寿命末期还剩多少残余接触应力，不是常温数据表上那几个数。硬度、拉伸强度、断裂伸长率，连同最常被引用的压缩永久变形 CS，全都是代理量——它们能筛料、能判来料一致性，却没有一个直接回答「这个接口到寿命末期还压不压得住」。回答这一问的是压缩应力松弛（CSR，ISO 3384）的反力衰减曲线 F(t)/F₀：初始接触应力 σ₀ 乘上它，在寿命末期仍要大于安全系数乘跨密封界面的压差。选胶料，选的就是这条曲线（压力到底取表压、绝压还是压差，第 1 讲定死一次，全课此后不改口）。

第二根钉子：相容性不是「胶料对介质」的属性，是「胶料对（介质＋添加剂包＋温度＋时间）」这一整套的属性。同一句「EPDM 配乙二醇」，在含胺与无胺的缓蚀剂包下、在不同温度档下，结论可以不同；同一颗 HNBR 在冷媒侧是主力件，到了含胺的热乙二醇里就是失效件。规格书上只写「乙二醇冷却液」而不写添加剂包、温度带与时间，等于把选型这一步交给了对方的默认配方。

两条最容易读反的，先立在这里，第 1 讲与典型案例各会显式点破一次：

• 拆检看到胶变硬发脆，顺手判成热老化过温，于是升级到「耐高温耐油最全能」的氟胶——方向恰好做反。变硬发脆同样是化学侵蚀引发继续交联（后固化）的外观，而在含胺的热乙二醇里，氟胶正是最差的那一档。
• 「σ_seal > n·p_sys 算过了、有裕度，所以不会漏」——这条判据管的是界面泄漏，管不了分子直接穿过胶体本身的本体渗透。照它去加大挤压量，渗透一点不减，压缩永久变形与挤出反而更糟。

五讲的走法：先把失效物理铺开成一张「拆检看到什么就查哪一路」的分诊表，再给家族画像，然后按介质逐个落到家族，接着把判据变成能手算的数，最后写成供应商照着能做的图纸与条款。

第 1 讲　弹性体密封的失效物理

一颗 O 圈的图纸上通常只有三样东西：内径、截面直径、材料牌号。可是决定它在整车寿命末期还漏不漏的，一样都不在这三行里。这一讲要打的是全课的地基，三件事：密封成立与否是一条力的判据，不是「装得紧不紧」的手感；这条判据在时间轴上会被单调吃掉，寿命末点是曲线与门槛线的交点；把它吃掉的路不止一条，而这十路的最终后果都是同一句「渗漏」（1.11 的指纹表把其中的老化拆成热氧、臭氧两行，所以表上是十一行）。最后这一点尤其要紧——拆检台上看到的东西才是可分辨的证据，只有把「尺寸往哪个方向变、硬度往哪个方向变」这几个方向组合读对，才不会把化学侵蚀当成耐温不足去改。后面四讲的家族画像、介质矩阵、量化判据与图纸条款，全部挂在这一讲建立的判据与分诊上。

1.1 密封靠的是残余接触应力压住介质，判据里的 p_sys 是跨界面压差而不是绝对压

O 圈被压进沟槽，橡胶发生压缩变形，在接触带上产生初始接触应力 σ₀。密封成立的判据是：接触带上此刻还剩下的接触应力，大于被封压差乘上一个安全系数。

σ_seal > n · p_sys

为什么是「应力压住」而不是「贴住」？因为泄漏这件事的物理定义是「界面上存在一条连通路径，且存在驱动流体沿这条路径走的压差」。只要接触带上的应力高到把界面的微观起伏压平、把路径掐断，流体就过不去；一旦应力低于驱动压差，介质就把橡胶顶开一条缝。橡胶本身近似不可压缩、又能大变形，正是因为它被三面约束在沟槽里，压缩变形才转得成应力——脱开沟槽谈「贴合」没有意义。

这份接触应力分两笔账，责任人不同。一笔由挤压量来（σ₀ 及其随时间的衰减），是胶料的责任，也是本课的射程；另一笔由系统压力自增强来——橡胶近似静水压地把压力传递出去，把整圈往低压侧推，接触应力随系统压力上升，这一笔是结构的责任，见 G11-03 O 型圈、密封面与静/动密封设计 第 1 讲。

★ 本课口径：σ_seal 只计挤压那一份，即

σ_seal(t) = σ₀ · F(t)/F₀

自增强那一笔不计入，留作未计裕度。这样取是保守的一侧：算出来的裕度不会比真实的更大。全课一律按这个口径，图 1 把它定死一次。

★ 压力基准态，全课在这里定死一次：判据里的 p_sys ＝ 跨该密封界面的压差。

• 一侧通大气的密封位（膨胀壶盖、放气螺塞、外漏面），p_sys 就是表压；
• 隔断两个内腔的密封位（阀件内部的高低压腔之间、多通阀各口之间），p_sys 是两侧绝压之差。

这条不是文字游戏。冷却液侧的膨胀壶开启压力给出来的本来就是表压（量级约 100~200 kPa，典型值，具体按该平台膨胀壶开启压力定，不作设计输入），可以直接代进判据；而冷媒侧从饱和压力表上查到的一律是绝对压，代入前必须先减掉低压侧的背压（低压侧通大气时按标准大气压 101.325 kPa 扣）。四工质的饱和压力对照在第 3 讲给，代入示例与基准敏感性在第 4 讲算。

还有一个容易被忽略的取值细节：泵出口段的局部静压不等于壶压，它等于壶压加上该点的扬程。这一段上的密封位要按该点的实际静压取 p_sys，不能全回路一律套壶压。

本课不给数的两项：安全系数 n 由项目或企标定；σ₀ 的取值带随挤压率与沟槽几何走，属 G11-03 O 型圈、密封面与静/动密封设计 / I3-02 静密封/动密封结构设计与选型 的射程。两者在本课都只作为给定输入引用，不给推荐值，也不自造取值带。

符号与基准约定（全课通用）

符号	含义	单位	本课口径
σ₀	装配挤压产生的初始接触应力，基准值取装配温度下装配那一刻	MPa	取值带属 G11-03 O 型圈、密封面与静/动密封设计 / I3-02 静密封/动密封结构设计与选型，本课作给定输入引用，不给数。⚠ 它还有温度依赖，写作 σ₀(T)（两个方向相反的项：低温收缩使过盈下降、低温模量上升使应力上升），第 4 讲 4.5 展开；本课不给 σ₀(T) 的温度关系数值，不带 (T) 的 σ₀ 一律指上面那个基准值
F(t)/F₀	压缩应力松弛（CSR，ISO 3384）测得的反力保持比	无量纲	属牌号×介质×温度相关量，须实测，不给数
σ_seal(t)	本课口径的残余接触应力，＝ σ₀·F(t)/F₀	MPa	只计挤压那一份，压力自增强不计入
p_sys	跨该密封界面的压差	MPa	通大气＝表压；隔断两内腔＝两侧绝压之差
n	安全系数	无量纲	由项目/企标定，本课不给推荐值

与 G11-03 O 型圈、密封面与静/动密封设计 的符号对照（同一颗 O 圈上两门课分工，符号不同、说的是同一件事）

本课	G11-03 O 型圈、密封面与静/动密封设计	说明
σ_seal > n·p_sys	σ_contact ≥ p_seal	同一条判据的两种写法；本课多一个安全系数 n，该讲不带 n
p_sys	p_seal	本课把基准态定死为跨界面压差；引用时以本课的基准为准
F(t)/F₀	R(t)	同一个量；该讲写作 σ(t) = σ₀·R(t)。⚠ 不带下标的 σ(t) 是那门课的写法；本课凡指自己那条残余接触应力，一律写 σ_seal(t)，全课不出现无下标的 σ(t)

⚠ 两种写法的 n 不可通用。本课的 σ_seal 不含自增强；若按一阶近似把自增强 Δσ ≈ p_sys 计进来，判据就化成 σ₀·F(t)/F₀ ≥ (n−1)·p_sys——同一个字母 n 的含义已经变了。

四个易错点

① 把饱和压力表上的绝对压直接代进判据。裕度只剩个位数百分比时，0.1 MPa 的基准差就能把结论翻掉——第 4 讲的代入示例里，同一组输入按压差算裕度 8.0%，误按绝对压算掉到 3.8%，被吃掉一半以上。

② 把「压力越高越危险」当成一条要被纠正的误区，于是跳过高压、高饱和温度那几个工况点不核。这恰好做反了：在本课口径下 σ_seal 不随 p_sys 变，p_sys 升高只会把门槛 n·p_sys 抬高，所以「压力越高裕度越紧」在本课口径里是成立的事实，高压工况点必须逐点核（第 4 讲给逐点算的做法）。即便按一阶近似把自增强计进来，判据化为 σ₀·F(t)/F₀ ≥ (n−1)·p_sys，对 n > 1 仍然随 p_sys 收紧——自增强只能减轻这个方向，不能把它反转。

③ 找错排查方向。会被时间吃到跌破的是 σ₀ 那一笔（应力松弛与压缩永久变形作用在挤压那一份上）；压力那一笔（本课不计入）不会被时间吃掉。所以「密封力不够」的根因要往胶料、温度、介质那一侧找，不要去压力那一侧找。这与②不矛盾：②说的是门槛怎么随工况移动，③说的是曲线侧被什么吃掉。

④ 把「σ_seal 够」当成「不漏」。这条判据管的是界面泄漏，管不了分子直接穿过胶体本身的本体渗透——那条路与接触应力无关，见 1.8。

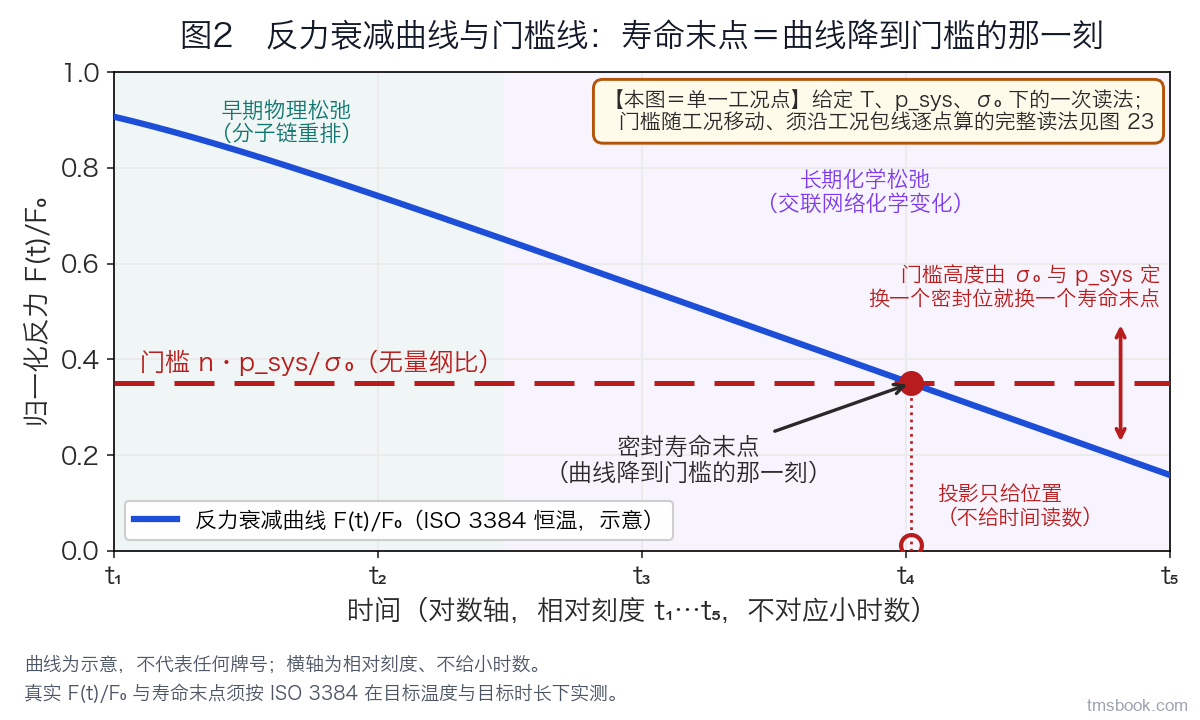

1.2 密封力被时间单调吃掉：寿命末点是反力曲线降到门槛线的那一刻，不是胶料坏掉的那一刻

★ 在等温口径下（把 σ₀ 当作常数、只看时间这一维），本课口径下的 σ_seal 在装配那一刻最高，σ₀ 就是它的起点值；此后被两件事单调吃掉：应力松弛（分子链重排、交联网络的化学变化，在保持压缩的状态下反力自己往下掉）与压缩永久变形（卸载后回不去的那部分几何变形）。于是

σ_seal(t) = σ₀ · F(t)/F₀，随时间单调下降。

（说明：这句「最高」有三项显式排除，三项都要一起记——真实界面上的接触应力还可能叠加①压力自增强、②高温热胀这两份，本课口径不计入；③低温段还有相反方向的一项：σ₀ 本身随温度变（σ₀(T)），低温收缩使过盈下降、而低温模量上升使应力上升，后者可以把 σ₀(T) 抬到装配值之上（4.5）。所以「装配那一刻最高」只在等温、且把 σ₀ 视作常数这一近似下成立，也只限于 σ_seal 这个量，不是说界面接触应力在任何时刻都不会超过 σ₀。）

把判据两边同除以 σ₀，门槛就变成一个无量纲比：

F(t)/F₀ > n · p_sys / σ₀

密封寿命末点＝这条衰减曲线降到门槛线的那一刻。这句话值得单独敲一遍，因为它和大多数人的直觉不一样：密封失效常常发生在胶料外观还完好的时候——胶还是软的、没有龟裂、尺寸也没变，可那条力的曲线已经穿过门槛了。真正跌破的是力，不是材料强度。

所以设计不能按初装应力做，必须按寿命末期做。初装那一刻谁都合格，差别全在老化之后。

工程量级：具体的衰减率不给数——它是牌号 × 温度 × 介质的函数，脱离这三个条件的一条 F(t)/F₀ 曲线没有含义。本课给的是判据形态：衰减曲线与门槛线的交点即寿命末点；温度越高，曲线掉得越快；换一个密封位（σ₀ 与 p_sys 变了）门槛线就换一个高度，寿命末点跟着移动。CS 与 CSR 这两个量到底差在哪、为什么不能互相顶替，在第 4 讲讲透。

三个易错点

① 按初装接触应力设计。台账上写着「算过、有裕度」，实车跑一段就松弛微漏——算的是起点，用的是终点。 ② 把「胶还是软的、没龟裂」当成没失效。这恰恰是纯力学衰减这一路的典型面貌，1.11 的指纹表第一行专门收它。 ③ 以为降温能把已经松弛掉的密封力找回来。不可逆。低温工况只会在这个已经衰减过的基础上再减一点（1.5 的第三因）。

1.3 尺寸型失效路 A——溶胀：由极性匹配支配，非极性介质胀非极性胶，判据是一个窗口而不是一条上限

介质分子扩散进胶体、撑开交联网络，体积增大：

ΔV = (V₁ − V₀)/V₀ × 100%（浸泡法按 ISO 1817，按现行版本与适用范围确认）

伴随的方向是硬度下降、强度下降——胀大且变软，这是溶胀在拆检台上的指纹。

为什么会胀，由什么决定胀多少：溶胀由溶解度参数的接近程度（极性匹配）支配。非极性的矿物油、烷基苯、丙烷去胀非极性的 EPDM 与 VMQ；带极性基团的介质去胀带极性基团的胶。这是「为什么 EPDM 耐乙二醇却怕矿物油」的唯一物理解释，不是一张背下来的经验表——把这条通则握住，遇到表上没有的新介质你也能自己判方向。第 2 讲的家族画像与第 3 讲的介质矩阵，都是这条通则的展开。

工程量级：具体的 ΔV 是牌号 × 介质 × 温度相关量，不给数，须按 ISO 1817 对本介质、本温度实测。要注意的是允许上限也不是查表来的——它由沟槽的填充率反算，而热膨胀还要先吃掉一份净空；这个可以手算的判据在第 4 讲给。

★ 判据是一个窗口，不是单侧上限。上限来自「胀满沟槽之后无处可去就要被挤出」；下限同样存在——微量溶胀能补偿一部分已经被松弛吃掉的过盈，ΔV 太小意味着胶料与介质完全不亲和，一旦叠加抽出（1.4），过盈就守不住了。

三个易错点

① 拿供应商数据表上的「ΔV ≤ 某个数」当通用门槛——那个数与你的填充率毫无关系。 ② 以为溶胀越小越好。 ③ 只做常温浸泡，不做服役温度下的浸泡。

1.4 尺寸型失效路 B——抽出/萃取收缩：外观与溶胀恰好相反，胶变硬、变小、失过盈

配方里的增塑剂、低分子物、部分助剂被介质萃取带走，质量与体积同时减小、硬度上升、玻璃化转变温度 Tg 上移。缩小且变硬——方向与溶胀完全相反。

为什么它和溶胀是一对：两者是同一个扩散过程的两个方向——介质往里进（溶胀）与配方往外出（抽出）。净效果取决于两者的量级；高增塑体系（低成本 NBR 一类）尤其明显。

工程量级：不给数——取决于该配方的可萃取物含量与该介质的溶解能力。可执行的判据是：按 ISO 1817 浸泡后同时测质量变化与体积变化（不能只测体积），再用 TGA 看增塑剂的失重台阶有没有变小或消失。

三个易错点

① 只测浸泡后的体积。抽出与溶胀在方向上相消时，体积可能读出「几乎没变」而被放行——而配方已经被萃走了一部分，长期回弹与低温性能都变了。 ② 把「变硬变小」直接判成热老化。它与 1.6 的后固化在「变硬」这一点上外观相近，区分靠尺寸方向与 TGA 台阶，见 1.11 的指纹表。 ③ 忽略它在冷却液侧同样发生——乙二醇也能萃取部分助剂，不是只有油才抽。

溶胀与抽出这两条几何方向相反的路，加上下一节的低温收缩，其实是同一个沟槽剖面上的三个状态：

1.5 低温失效是三因叠加，主因是接近 Tg 失回弹；CTE 失配那一份要按本位复算

冬季冷启动瞬间的渗漏、暖机之后自己不漏了——这个现象背后其实是三件事同时发生：

① 接近玻璃化转变，模量陡升、回缩能力丧失。这是主因，也正是低温回缩试验 TR10（ISO 2921）抓的那一因（怎么测、怎么读、为什么它近似动密封的低温下限，在第 4 讲讲透）。 ② 橡胶与金属的线膨胀系数失配。橡胶的线膨胀系数比金属大一个数量级，降温时橡胶收缩多于沟槽，过盈被吃掉一部分。 ③ 此前高温段已经松弛掉的那部分密封力不会因为降温回来（1.2 的第三个易错点）。

为什么必须把主次标出来：读者如果把②当成主因，直接的动作就是「加大挤压量」——主因（失回弹）一点没治，压缩永久变形反而被恶化，又是一次方向做偏。

把②算一遍，看它到底占多少（以下三个输入都是示例值，不是任何平台的实际取值）：

• 截面 3.5 mm，工况 +20℃ → −40℃，即 ΔT = 60 K；
• 橡胶线膨胀系数取量级值 α ≈ 2×10⁻⁴/K（随填料含量变化大），铝沟槽取 α = 2.3×10⁻⁵/K（钢约 1.2×10⁻⁵/K，量级值，具体按合金）；
• 橡胶收缩量 ≈ 2×10⁻⁴ × 3.5 mm × 60 K ≈ 42 μm；
• 铝沟槽同尺寸收缩量 ≈ 2.3×10⁻⁵ × 3.5 mm × 60 K ≈ 4.8 μm；
• 净损失 ≈ 37 μm；
• 若原设计挤压量为 0.7 mm，则被吃掉的比例约 5.3%。

⚠ 口径说明：上面取的是「同尺寸对比」口径（橡胶截面与沟槽尺寸同取 3.5 mm）。严格写法应为 Δ挤压量 ＝ Δd_ring − Δh_gland，取压缩高度 h_gland ≈ 2.8 mm 时得约 38 μm，与上面的约 37 μm 相差约 2%，结论不变。

结论：在这一组输入下，CTE 失配是次要项，只吃掉挤压量约 5.3%（⚠ 被折减的是挤压量这个几何量，不是 σ₀——两者不是同一个量、也不是线性对应，需要折成应力时另见 4.5 ④ 的说明）；占比会随截面尺寸与挤压量变化，须按本密封位重算。反过来说，要让残余接触应力在低温端直接归零，需要 CTE 把全部挤压量吃光，本例离那个程度还很远——所以低温端的说法应当是「过盈被吃掉一部分」，不是「先归零」。

三个易错点

① 把 CTE 当主因，于是加大挤压量。 ② 只算高温端不算低温端。密封校核必须两端都算：高温端看老化后的永久变形与溶胀，低温端看收缩后的剩余过盈与回弹能力。这是最常见的漏项。 ③ 把「低温下不漏过一次」当成低温合格——静密封在恒定压缩下即使低于 TR10 也可能不漏，但一旦这个位有法兰位移、压力脉动或温度循环，就要退回按 TR10 判（第 4 讲展开）。

1.6 硬化型失效路——后固化：尺寸几乎不变而变硬发脆，这是全课最容易被误判成热老化的一路

含胺缓蚀剂的热乙二醇（或热水、碱）会对某些主链发起化学攻击：

• 对 HNBR，是氰基水解与胺参与的交联反应；
• 对 FKM，是胺脱氟化氢（HF）攻击主链，生成双键并继续交联。

两者的共同结果是交联密度继续上升——也就是「后固化」。宏观表现为：硬度上升、断裂伸长率 EB 大幅下降、压缩永久变形激增、表面出现龟裂，而尺寸几乎不变。

★ 这一路必须单独立一路，因为它的外观和热氧老化几乎一样，而真因、判据与对策完全不同。下面这条推理链是本课最要点破的一条错路：

误判链：拆检发现胶变硬发脆 ⇒ 判定是热老化过温 ⇒ 换耐温更高的胶料 ⇒ 从 HNBR / EPDM 升级到「耐高温耐油最全能」的 FKM。

方向做反了。不是耐温不够，是化学侵蚀引发了继续交联；而在含胺缓蚀剂的热乙二醇里，FKM 恰恰是最差的那一个——胺对它的攻击（脱 HF）比对 HNBR 更直接。照这条错链去改，等于把最怕胺的那个家族放进最富胺的那个介质里。

它为什么这么容易被读反，有三个原因：

① 「变硬发脆」是热氧老化最著名的外观，而后固化给出几乎相同的外观； ② 后固化的尺寸几乎不变，所以「先查溶胀」这条最顺手的排查路会得出「没问题」，反而把人推回热老化这条错路； ③ 结论层面的提醒（不要无脑选氟胶）挡不住推理层面的错——读者读完仍可能自己再走一遍这条链。

可判真假的分诊指纹（三条尺寸型/硬化型路径的方向组合，1.11 汇总成表）：

• 硬化型（后固化）：尺寸 ≈ 不变、硬度 ↑、EB ↓、CS ↑、表面龟裂；
• 溶胀型：尺寸 ↑、硬度 ↓；
• 抽出型：尺寸 ↓、硬度 ↑，且 Tg 与 TGA 上的增塑剂失重台阶同时变化。

工程量级：不给数——攻击速率取决于胺的种类与浓度、温度与时间。可执行的第一个动作只有一条：先查该冷却液的添加剂包里有没有胺（无机 IAT／有机酸 OAT／混合 HOAT，含胺与否是关键分岔；燃料电池侧还有低电导率冷却液这一支）。这一步查不到，后面整条判读链都建立不起来。介质侧的完整判据在第 3 讲。

三个易错点

① 先查溶胀——后固化尺寸不变，这条排查会得出「没问题」，把人推回热老化； ② 只看外观照片下结论——照片区分不了「尺寸 ≈」和「尺寸 ↑」； ③ 以为「耐温等级更高的胶更保险」。

1.7 三条老化路径作用在不同的层上，这决定了加速试验的温度上限

热氧老化、臭氧龟裂、介质侵蚀常被并列成「三条老化路径」，但它们真正的区别不在名字，在作用在哪一层：

• 臭氧：攻击主链上的双键，只在暴露表面发生，而且需要拉伸应变超过临界值才起裂；裂纹方向垂直于应力方向。耐臭氧龟裂的试验去向是 ISO 1431（按现行版本与适用范围确认）。
• 热氧：靠氧扩散进胶体。温度抬到一定程度时，氧的消耗速率超过扩散补给，氧化被限制在表层——这就是 DLO（扩散限制氧化），厚件上形成硬壳软芯。热老化的试验去向是 ISO 188（按现行版本与适用范围确认）。
• 介质侵蚀：从接触面向内单侧推进。

为什么要按层区分：三者的形貌、判据与加速方法都不同。尤其是 DLO——一旦发生，高温加速数据就不能外推到低温服役，因为机理已经变了。这个变化在 Arrhenius 回归上会以折点的形式露出来（第 4 讲给回归的正确做法与折点的认法）。

工程量级：不给数——DLO 的门槛温度与试样厚度、配方、氧分压都强相关。本课给的是判据形态：

① 臭氧看有没有临界应变、裂纹方向对不对； ② 热氧看断面是否表层化，出现硬壳软芯就说明已经跨了机理； ③ 介质侵蚀看是否从接触面单侧推进。

三个易错点

① 把加速温度一路往上抬求快。抬进 DLO 区就跨了机理，做出来的数据不能往服役温度外推。 ② 用无应变的臭氧试样做结论。没有拉伸应变，臭氧裂纹本来就不起，试了等于没试。 ③ 认为静置库存件不会老化。臭氧与热氧都不需要通电，也不需要装车。

1.8 本体渗透另成一路，σ_seal 判据管不到它——判据是渗透率，不是接触应力

介质分子在胶体表面溶解、在胶体内扩散、从低压侧脱附出去。这是一条与界面完全无关的独立泄漏路径：它不沿接触带走，而是穿过橡胶本身。总渗透量正比于暴露截面与压差、反比于壁厚。

★ 所以下面这句是本课要点破的第二条错路：

误判：σ_seal > n·p_sys 满足了就不漏。

这条判据管的是界面泄漏。在 R744、R290 这类小分子（且 R744 还是高压）的工质下，照这条判据去治慢漏，最直接的动作是「加大挤压量」——结果是渗透一点不减，而压缩永久变形与挤出风险反而被同时恶化。加压治不了渗透。

它同时是「VMQ 硅胶不做冷媒动密封」的真因：不是它压不住，是它的本体渗透率高。

工程量级：只给家族的相对次序与量级差，⛔ 不给单点透过率数值——

BIIR 最低；FKM 与高 ACN HNBR 较低；EPDM 偏高；VMQ 最高，丁基与 VMQ 之间约相差一到两个数量级。

这是量级判断，且随气体种类改变；具体的透过量须按气体透过率试验（ISO 2782 一类方法，按现行版本与适用范围确认）实测。

对策方向：换低渗透家族、减小暴露截面、加厚——不是加压。

三个易错点

① 用「加大挤压量」治渗漏； ② 把慢漏一律判成界面失封，而不做 O 圈剖检与家族核对； ③ 在 R744 / R290 这类小分子高压工质上，沿用低压系统养成的家族选择习惯。

1.9 电化学劣化 ECD 的驱动源在电气侧，改胶种改不掉——本课只给分诊入口

前面几条路的驱动源都在「胶料—介质—应力」这一侧。还有两条路的驱动源根本不在材料侧，本课必须把它们列出来，但只给分诊入口与移交边界。第一条是电化学劣化（ECD）。

成立条件是三者共在：回路两端存在电位差、冷却液具备足够的导电性、温度足够高。三者同时具备时，管壁与密封件内侧的微裂纹尖端会被电化学氧化并逐步贯穿。

它的分诊指纹是形貌与位置，不是那四个指标：外观是近接头段的针孔渗漏，剖检可见裂纹自内壁向外扩展——而不是整段均匀劣化。

为什么它必须出现在一门讲材料选型的课里：1.11 的指纹表是「拆检看到什么 → 查哪一路」的分诊入口，而 ECD 的宏观后果同样是渗漏。如果表上没有这一行，读者拿着表去判一处近接头针孔，只能落到「胶料不相容」这个错格，动作就是改胶种；而常规的耐压、温循、爆破试验谱里根本没有电位差这个激励，改完照样漏。

工程量级：⛔ 不给数。电位差幅值、冷却液电导率与温度的门槛都属平台相关量，而且电导率会随离子溶出逐月漂移，须在线或离线实测。判定用的是「三者共在」这条逻辑判据，不是某个单值门槛。

对策优先级在电气与回路侧，不在材料侧：等电位键合 ＞ 低电导冷却液 ＞ 材料的抗电化学附加等级 ＞ 布置避让。

★ 本课的射程声明：本课只到「判出它不是材料路、把它移交给电气与管路侧」为止。机理展开、软管的抗电化学附加等级与 ECD 专项台架（电位＋冷却液＋温度组合激励）见 G11-05 冷却液管路总成：管材路线、卡箍连接与专属验证。

三个易错点

① 把 ECD 当材料问题去换胶种——真因在电气侧； ② 当成「燃油车的老问题」跳过——800V 平台的杂散电流与漏电流是新的电位差驱动源； ③ 反过来，把所有近接头渗漏都归给 ECD，而不先排除热老化与介质不相容。

1.10 动密封的磨损与摩擦热自成一路：材料侧只出三条输入，取值带在结构侧

第二条驱动源不在材料侧的路，出现在有相对运动的密封位上：阀杆的往复或旋转、开式压缩机的轴封、活塞。

机理：接触带在运动中被磨掉，摩擦产生热，而减摩依赖一层润滑油膜。失效形态是定向磨痕、局部过热变色，以及油膜失效之后的干摩擦黏滑——与前面几路的化学与松弛机理并列，但完全不同。

为什么它会反过来约束接触应力：动密封的接触应力越高、正压力越大，摩擦力与摩擦热就越大，磨损与局部老化跟着加快。所以动密封的挤压率必须比静密封低——G11-03 O 型圈、密封面与静/动密封设计 第 1 讲已经写明这条静／动分岔以及「挤压率一高，摩擦力和摩擦热跟着上去」，本课不重述它的取值带。

它还会改掉寿命折算的输入：摩擦热把接触带的局部温度抬到高于介质温度，等于给第 4 讲的寿命折算换了一个更高的输入温度。油膜厚度又与密封面的粗糙度窗口耦合——太光反而存不住油，见 G11-03 O 型圈、密封面与静/动密封设计 第 4 讲。

工程量级：⛔ 磨损率、摩擦系数、挤压率取值带与粗糙度窗口一律不给数，它们属 G11-03 O 型圈、密封面与静/动密封设计 / I3-02 静密封/动密封结构设计与选型 的射程，引用只标课题号、不重述数值。

本课能给的材料侧输入只有三条：

① 家族的耐磨与摩擦特性排序——只给定性次序，须按所选牌号的数据表核； ② TR10——动密封每一转、每一冲程都要求回弹，所以低温下限按 TR10 卡（第 4 讲讲透）； ③ 该密封位的输入温度 ＝ 介质温度 ＋ 摩擦升温——这个升温量本课给不出，须由结构侧给出。

三个易错点

① 把静密封的取向直接搬到动密封（「挤得狠＝更保险」在动密封上恰好加速磨损发热）； ② 只按介质温度做寿命折算，忽略摩擦升温这个局部输入； ③ 把「换更硬的胶」当耐磨对策，而不回头核 TR10 与低温端。

1.11 失效路鉴别指纹表：拆检看到什么就查哪一路，四个指标的方向组合加形貌线索足以分诊

前面十路（八路驱动源在材料侧、两路不在）的最终后果都是同一句「渗漏」。把它们分开的，不是经验直觉，是尺寸 / 硬度 / EB / CS 这四个指标的方向组合，再加上形貌与位置线索。下面这张表把老化路拆成热氧、臭氧两行，合计十一行。

#	失效路	尺寸	硬度	EB	CS	形貌与位置线索 → 该查什么
1	纯力学衰减 / 应力松弛	≈	≈	≈	可测	无龟裂、既不胀也不缩，唯一可见项是截面已被压扁定型（永久变形可测）。判据不在拆检台上 → 查 CSR 曲线的 F(t)/F₀ 是否已降到门槛 n·p_sys/σ₀（1.2、第 4 讲）
2	溶胀	↑	↓	—	—	胀大变软，严重时净空被吃光、胶体挤入缝口 → 按 ISO 1817 查本介质本温度的 ΔV，并回头核填充率（第 4 讲）
3	抽出 / 萃取收缩	↓	↑	—	—	缩小变硬，TGA 上增塑剂失重台阶变小或消失、Tg 上移 → 浸泡后同时测质量与体积变化
4	硬化型（后固化）	≈	↑	↓	↑	变硬发脆并出现表面龟裂，尺寸几乎不变 → 先查冷却液添加剂包是否含胺、是否热水环境（1.6）
5	热氧老化	≈	↑	↓	—	外观均匀氧化；厚件高温下可见硬壳软芯（DLO 表层化）→ 看断面是否表层化，若是则高温数据不可外推（1.7）
6	臭氧龟裂	≈	本体 ≈	—	—	垂直于应力方向的表面裂纹群，只出现在有拉伸应变处 → 查该位有无临界应变（1.7）
7	本体渗透	≈	≈	≈	≈	完全没有外观信号 → 判据是透过率/漏率，不在拆检台上（1.8）
8	RGD（爆炸减压）	≈	—	—	—	外观可能完好，须剖开才见内部气泡与放射状内裂 → 判据是压力×卸压速率×截面尺寸（第 3 讲）
9	低温失封	≈	—	—	—	只在冷态发生，回温后查不到 → 判据是 TR10 与低温剩余过盈（1.5、第 4 讲）
10	ECD 电化学劣化 （本课射程外·移交）	—	—	—	—	针孔集中在近接头段，剖检见裂纹自内壁向外扩展；成立条件是电位差＋冷却液导电性＋温度三者共在 → 移交 G11-05 冷却液管路总成：管材路线、卡箍连接与专属验证
11	动密封磨损 / 摩擦 （本课射程外·移交）	—	—	—	—	定向磨痕、局部过热变色，只出现在有相对运动的位 → 取值带与结构窗口移交 G11-03 O 型圈、密封面与静/动密封设计 / I3-02 静密封/动密封结构设计与选型

表中「≈ / ↑ / ↓」只给方向，不给幅度——幅度是牌号与工况相关量，本课不给数。「—」表示该指标不作这一路的判定依据（方向随配方与劣化程度变，不能反过来当指纹用）。这张表要配未失效的同批新件做基线才能用：比较的是差值，不是绝对值。

「介质侵蚀」为什么不单独占一行：它是一个驱动源标签，不是一个独立指纹。它在拆检台上的表现会落回上表的第 2、3、4 行之一——强溶剂走溶胀行、把配方萃走的走抽出行、含胺或热水的走后固化行。它独有的线索只有一条：变质层出现在介质接触侧，而热氧 DLO 的表层化出现在暴露于空气的那一侧（1.7）。

五个易错点

① 只看外观照片下结论。溶胀（尺寸 ↑、硬度 ↓）与后固化（尺寸 ≈、硬度 ↑）在照片上都可能是「变形加龟裂」，必须实测尺寸与硬度。 ② RGD 不剖开就下结论。它的外观可能完好，气泡与内裂在里面。 ③ ★ 把「化学指标全 ≈」读成「无失效」。⚠ 请按表读准第 1 行的指纹：它不是「四个指标全 ≈」，而是尺寸 / 硬度 / EB 三项 ≈、而 CS 可测（截面已被压扁定型，永久变形量得出来）——密封力已经被压缩永久变形与应力松弛吃到门槛线以下，而拆检台上什么化学信号都没有。把化学路逐条排完发现「尺寸、硬度、EB 三项都没变」时，唯一正确的出口不是「密封件没问题、去查沟槽和装配」，而是去量永久变形、去看 CSR 曲线。若连 CS 也 ≈（四项全无方向），落到的是第 7 行本体渗透——它才是表上唯一四项全 ≈ 的一行，判据是透过率／漏率、同样不在拆检台上（1.8）。 ④ ★ 把这张表当排他项用。化学路与力学松弛通常并行发生。表的用法是判主导路：任一指标出现方向，就先按对应的化学路判；尺寸 / 硬度 / EB 三项全 ≈ 而 CS 可测，才落到第 1 行；四项全 ≈（CS 也读不出方向）落到的是第 7 行本体渗透。 ⑤ 把这张表当「材料全集」用。第 10、11 行的真因不在材料侧，表上单列一栏并写明移交去向，就是为了防止照着它去改胶种。

本讲小结：密封成立与否是一条力的判据 σ_seal > n·p_sys，本课口径下 σ_seal = σ₀·F(t)/F₀ 只计挤压那一份、自增强留作未计裕度，而 p_sys 一律取跨界面压差（通大气＝表压，隔断两内腔＝两侧绝压之差），这条基准全课在本讲定死一次。这条判据会被应力松弛与压缩永久变形单调吃掉，寿命末点是衰减曲线与门槛线的交点，不是胶料坏掉的那一刻。把它吃掉的路共十路：八路在材料侧（力学衰减、溶胀、抽出、后固化、老化、本体渗透、RGD、低温），两路不在材料侧（ECD、动密封磨损）；其中老化在 1.11 的指纹表上拆成热氧、臭氧两行，所以那张表是十一行而不是十行——全课一律按「十路 / 十一行」这个口径读。两条最要记住的方向：变硬发脆不等于耐温不足，含胺热乙二醇里升级 FKM 会更差；σ_seal 够也不等于不漏，本体渗透与接触应力无关，加压治不了它。有了这张分诊，第 2 讲的家族画像才知道该往哪个方向选。
