G8-08 冷媒+冷却液一体式集成（ITMM）：跨介质集成、隔热与检漏
课程代码 G8-08 · 板块 G 总成级产品专题 / 集成热管理模块 TMM 时长 约 4.0 小时（5 讲） 前置 G8-06 冷却液侧集成模块 CIM；G8-07 冷媒侧集成模块 RIM；G3 Chiller 与板式换热器 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 G8-08 大纲的完整展开版
按任务导航
| 你手上的事 | 直接看 | 还要配 |
|---|---|---|
| 审一份 ITMM 的验证计划 | §1.1 两笔账的账本结构；§3.1 三级检漏是三件不同的事 + 覆盖矩阵（空格即盲区） | §1.2 四维对照；§3.2 对夹层单独加压才算在验隔断 |
| 定夹层监测方案、选接法 | §2.2 监测手段全集，每一种同时写出它测不到什么；常压外通与封闭带压是两种接法 | §2.1 夹层几何五项；§2.2 容积两难 |
| 判一起现场故障是不是跨介质串漏 | §3.4 四类证据怎么收敛到「哪一侧、哪类界面」 | §1.5 两条方向相反的后果链；§3.4 处置顺序 |
| 写跨介质模块的密封与材料规格 | §2.3 双面密封按较严一侧取，可行域＝耐冷媒 ∩ 耐冷却液 ∩ 耐温度循环 | §2.4 夹层挤掉的三处自由度；§2.6 同一条成型路线做不做得出来 |
| 决定本项目该不该上 ITMM | §4.3 进入条件；§4.4 四条退出条件，任一成立就退回分体 | §4.1 两笔成本账；§4.2 失效隔离度的可操作定义 |
⛔ 本课不覆盖——
【不讲哪些题目】回路级残差判据与工况归一化 → K5-06 冷却液流量的在线估计与流量/内漏类故障诊断；冷媒侧慢漏与周—月尺度趋势 → K5-03 制冷剂泄漏检测与安全响应 / K5-05 在役健康度与渐变衰减辨识：从车端信号到服务决策；故障码分层与「判哪一侧属系统码」 → K5-01 OBD/UDS 诊断与故障码（DTC）设计；寄生串热的总成级试验方法与台位 → L1-09 集成热管理模块总成级试验：阀位流量矩阵、切换耐久与 DV/PV 编排；四形态选型打分框架与工质前置门 → G8-10 四种集成形态（CIM/RIM/ITMM/RIU）选型与演进；密封结构设计与流道工艺允收本体 → G11-03 O 型圈、密封面与静/动密封设计 / I3-02 静密封/动密封结构设计与选型 / G8-03 集成模块的流道注塑/压铸工艺与密封；耐久与振动台架编排 → I6-01 振动、热冲击与压力脉冲耐久设计 / L1-04 振动、热冲击与耐久台架试验；系统定压方案 → G10-02 膨胀水壶/去气罐（degas）设计与排气；失效率的统计口径 → I7-01 热管理系统/零部件 DFMEA 实操 / M2-05 售后保修与在役失效数据分析：从索赔表读出真实故障率并反馈设计。
【⛔ 真正不给的数】① 三份标准的条款内容、限值与等级号——本课未取得原文，只写各自射程与分工方向，版次与年份以现行目录为准 → 去标准原文与现行目录核；② 本项目自己的验收阈值——跨介质串漏率的合格判据、夹层报警门限与去抖时间、耐久循环数与温度上下限 → 判据出处链 I3-01 系统密封等级与泄漏率目标设定 → L1-03 密封、耐压、爆破与泄漏试验 → G8-05 集成模块的装配、检漏与售后可维护性，门限整定与复验 → K5-07 诊断与保护阈值的整定、验证与复验；③ 教学假设之外的具体产品参数——某牌号弹性体的渗透通量、某配方冷却液的电导率、O 圈压缩率与槽深、允收气孔尺寸 → 供应商数据表与 H4-01 密封材料（EPDM/HNBR/氟胶）选型 / H7-02 低电导率冷却液与绝缘要求 / L1-03 密封、耐压、爆破与泄漏试验。
引言：省掉一个接头，和多出一道「两种流体只隔一层壁」的界面，从来不是同一本账
ITMM（Integrated Thermal Management Module）把冷却液侧的阀岛、泵、膨胀壶与冷媒侧的多通阀、电子膨胀阀、耦合换热器焊进同一个壳体。它是集成形态里介质数最多的一种，也是唯一一种让两种工质在一块金属里彼此贴着走的形态。集成评审上最顺口的一句话是「接头少了，所以泄漏风险低了」——这句话在 G8-06 冷却液侧集成模块（CIM）：阀岛/泵/膨胀壶一体化架构 的冷却液侧集成模块与 G8-07 冷媒侧集成模块（RIM）：制冷剂侧部件集成与钎焊密封 的冷媒侧集成模块上都成立，搬到 ITMM 上不成立。本课的全部内容，都是围绕「为什么不成立、以及不成立之后该怎么做」展开的。
第一根钉子：两笔账不可相消。集成省掉的是外部接口，新增的是跨介质隔离界面。外部接口漏的是「向大气漏」——单侧、单一介质、对外可见，一次目视、一次年检、用户发现液位下降或系统缺媒，都能把它暴露出来；跨介质隔离界面漏的是「两种流体互相串门」——双向、两种介质、对外没有任何可见征兆。两类界面的可观测性、检测手段、后果链、售后处置范围与责任归属全都不同，因此它们不在同一列里。跨介质隔离界面数 N_isolation 在纯冷却液侧模块与纯冷媒侧模块上恒为 0，只有 ITMM 把它从 0 变成正数——这一项在账面上没有对手方可以抵消。读反之后会做的具体动作是：把两笔账相减，去汇报「泄漏点净减少若干个」，然后把两份旧的验证计划拼起来当成新计划。拼出来的那份计划里没有任何一项在测跨介质隔离，因为那一类界面在两份旧计划里根本不存在。
第二根钉子：「隔断」不带「可检测夹层」就不是隔断。业内把这件事叫双壁隔断（double-wall），它的定义含两项：物理隔断，加上一道能被读出来的夹层——缺一项就不成立。跨介质串漏是内部泄漏，它的早期信号只有一个来源，就是夹层：那是整只模块里唯一一处能同时看见两侧泄漏的地方。夹层设计了却不配监测，等于把一次「会被发现的外漏」改造成一次「不会被发现的内部泄漏」——在失效模式分析上，这一步改变的是探测度，严重度一分没降。而探测度恰恰是集成度提升时最先塌下去的那一项：越集成，外部可见的征兆越少，能被现场抓住的证据也越少。
本课最容易被读反的一条：把跨介质串漏默认成单向。直觉是「冷媒压力高，所以一定是冷媒漏进冷却液」，顺着它再推一步就成了「漏了就是那一侧少了」。这一条直觉会长出两个方向明确、代价具体的错误动作。
（a）诊断侧：按「冷却液液位下降」去找串漏。真相是反的——冷媒串进冷却液侧之后，在那一侧的温度与压力下它是气相，冷却液回路里多出一股不可凝气体，表现是压力异常升高与波动、去气罐或膨胀壶持续冒泡、液位不降反升甚至溢流。按「少了」这条判据去找，永远判不出来；更糟的是会把液位升高误记成「上次加多了」，于是放掉一部分冷却液，把现场唯一的证据抹掉。
（b）设计侧：只按单向布置隔断、夹层导流与监测，处置预案也只写一侧。真相是同一只 ITMM 里两个耦合节点的跨介质压差方向本来就不同：水冷冷凝器（G2-02 水冷冷凝器（板式）设计）挂在冷媒回路的高压侧，方向恒为冷媒→冷却液且量级最大；Chiller（G3-01 Chiller（板式换热器）设计与选型）挂在低压侧，其冷媒侧压力沿饱和线随蒸发温度走，低温制热这类低蒸发温度工况下可以低于冷却液侧，压差换号。一旦反向发生，后果链与正向完全不同——水与冷冻油水解产酸、低温侧冰堵、干燥剂提前饱和失效、油乳化，直至电动压缩机绕组绝缘受威胁；而且被污染的是整条冷媒回路，不止这一只模块。⇒ 本课的硬规矩是一句话：跨介质隔离一律按双向设计、按双向诊断、按双向写处置预案。
射程先说清楚。ITMM 继承 G8-06 冷却液侧集成模块（CIM）：阀岛/泵/膨胀壶一体化架构 与 G8-07 冷媒侧集成模块（RIM）：制冷剂侧部件集成与钎焊密封 的全部设计约束——阀位真值表、水力网络与气蚀校核要做，相变、高压、渗透与钎焊热影响区也要做——这些本课不重讲。本课只加那两门课里根本不存在的一类：跨介质界面。因此本课给的是结构性判断与可核对的清单：验证项集合是两者的并集再加一类，而不是并集本身。凡是本项目自己该定的门限与限值，本课一律只给出处链与去向，不给数（见上一节第二栏）。
五讲怎么走。第 1 讲把两笔账、四个对照维度、界面全集、成因谱和压差换号一次铺开——它是全课的地基，后面四讲都在它上面站着。第 2 讲做结构：双壁隔断怎么定义、夹层的几何与容积怎么被两侧夹定、监测手段各自测不到什么、材料兼容的可行域怎么收窄，以及一条容易被忽略的评审纪律——隔断布置评审必须与冷媒侧排空性、最小携油气速校核同轮进行，先定隔断再回头补油路，往往已经没有空间。第 3 讲做验证与诊断：三级检漏是哪三件事、覆盖矩阵上的空格就是盲区、现场四类证据怎么收敛，以及一条必须当场划清的界——检漏合格⛔ 不等于热隔离已验，串漏有三条检漏落点，而寄生串热在总成级检漏里一条都没有。第 4 讲算账并给判据：两笔成本账、失效隔离度的可操作定义、进入条件与四条退出条件。第 5 讲收口到形态谱系，并把本课的失效模式清单交出去，当选型阶段的风险检查表用。
一条贯穿全课的措辞约定，放在这里一次说完：本课凡指冷媒与冷却液之间的泄漏，一律写「跨介质串漏」；指同一种介质在端口对之间的泄漏，写「同介质端口对内漏（见 G4-03 多通阀（四通/八通）结构与密封设计）」。⛔ 全课不使用不带限定的「内漏」——那个词在相邻的几门课里指的是另一件事，判据来源与严重度分级都不同，混着写会让你把一份判据用在它管不着的地方。
第 1 讲 ITMM 的核心新增风险：跨介质串漏
学完 G8-06（冷却液侧集成模块 CIM）与 G8-07（冷媒侧集成模块 RIM），你手上已经有两份相当完整的设计与验证清单。ITMM 最容易让人放松的地方就在这里：既然两份清单都在手上，把它们并起来不就是 ITMM 了吗？
这一讲要做的第一件事，就是说明为什么不是。ITMM 的验证项集合是那两份清单的并集再加一类，而多出来的这一类在两份旧清单里一条都不存在——它不是「某一项做得更严」，而是「一整类界面从零变成正数」。把这一类看清楚，本课后面四讲（隔断结构、三级检漏、成本边界、终局形态）才有落点。
本讲的口径约定（读后面任何一节之前先看这三条） ① 全课凡涉及压力，默认取绝对压力并写 MPa。唯一的例外是引用 G8-06 的冷却液回路压力口径时保留其原文单位 bar，且每次出现都标明「表压」。两套基准的数不得混在同一句或同一根轴上比较。标准大气压取 101.325 kPa（这是标准大气压的定义值）；但产线与整车所在地的实际大气压低于它（高原尤甚），凡涉及压降法温度补偿 p₂ = p₁·(T₂/T₁) 的绝压代入，须按实测大气压取——这条提醒的本体在 G8-05，本课只引用不重讲。 ② 跨介质界面两侧的瞬时压差全课定死为 Δp_cross = p_冷媒侧 − p_冷却液侧（两侧都取绝压）。正值＝泄漏方向为冷媒→冷却液，负值＝冷却液→冷媒。本讲 §1.5 的全部内容都压在这个符号上，任何一张图、任何一讲都不反向定义，也不写成不带符号的「压差大小」。 ③ 本课出现的三份标准——SAE J639、GB 38031、ISO 26262——只写各自的射程与本课与它们的分工方向，不写条款内容、不写限值、不写等级号；版次与年份以现行目录为准，引用前须核。
1.1 跨介质串漏：两种流体一旦串门，安全和性能双输（两笔账不可相消）
ITMM（Integrated Thermal Management Module）是四种集成形态里介质数最多的一种：冷却液侧的阀岛、水泵、膨胀壶，与冷媒侧的多通阀、EXV、耦合换热器，共用同一个块体。它继承 G8-06 与 G8-07 的全部设计约束——CIM 的阀位真值表、水力网络、气蚀校核要做；RIM 的相变、高压、密封渗透、钎焊热影响区要做——而且这两套约束在同一块体上还会互相争空间（第 2 讲展开）。
但「继承」不是这一讲的重点。重点是它叠加了一类在那两门课里根本不存在的界面：一侧是冷媒、另一侧是冷却液的隔离界面。
钉子①：两笔账不可相消
把一处外部快接吸收进模块内部，模块对外的接口数 N_接头,外部 按 B3-05 的接口收敛账下降——这是集成的主要卖点，在 CIM 与 RIM 上成立。但在 ITMM 上同时发生第二件事：块体内部出现了跨介质隔离界面，这一类此前为零。
这两笔账不可相消，因为两类界面的失效根本不是同一类事：
| 外部接口漏（外漏） | 跨介质隔离界面漏（串漏） | |
|---|---|---|
| 漏向哪里 | 向大气漏——单侧、单一介质 | 两腔互串——双向、两种介质 |
| 对外可见吗 | 可见：渗漏痕、液位下降、系统缺媒 | 没有任何可见征兆 |
| 靠什么发现 | 外部检漏、目视、用户、年检 | 只能靠夹层监测，或靠性能异常反推 |
| 后果链 | 缺媒 / 缺液，环境与安全法规 | 两侧同时被污染，安全＋性能双输 |
| 售后处置范围 | 换密封或换该侧部件 | 可能要冲洗整条回路 |
| 责任归属 | 该侧密封件 | 常落在耦合节点与块体本体的供方 |
最常见的错误动作：把两笔账相减，去汇报「泄漏点净减少 N 个」。那是把两个不同量纲的风险放进同一列相加——报表好看，而验证计划里漏了整整一类。
N_isolation 的计数口径，当场写死
N_isolation 只计跨介质（冷媒↔冷却液）隔离界面，⛔ 不含同介质跨回路的隔离板换。
这个限定必须当场给，否则这条关系会被读成「CIM 里没有任何隔离界面」——而 CIM 里完全可以有 HT/LT 耦合板换或回路隔离板换（G3-01 已给），那是同介质隔离界面，其内部泄漏后果按 G3-01 的判断属耐久/性能级而非安全级，与跨介质串漏不是一件事。
计数方式是按结构定义逐个点名数出来的整数，不是估的，也不拿来做倍数比较。量级上可以给一个从本课全集数出来的锚点：在一只服务于间接式热泵架构的 ITMM 上，换热型跨介质界面典型为 1~2 处（Chiller 必有一处；水冷冷凝器 WCC 视架构 0 或 1 处），而 §1.3 六类里的 ②~⑤ 这四类（非换热共壁、共密封界面、共紧固与共壳体、经第三腔的间接界面）另计，数量完全随分腔布置而定；第 ⑥ 类「经壳体外同一处积液区」在全集清单上显式占一行，但它不是串漏 ⇒ ⛔ 不计入 N_isolation。⚠ 典型值，⛔ 非验收依据、⛔ 不得用于倍数比较；你这只模块的真值只能在结构定义评审上按 §1.3 的六类逐类点名数出来。
★ 这正是钉子①要敲的那一点：只数耦合节点，会把 N_isolation 数小。
面积项在分子上：A_界面 ∝ N_接口
先把这个记号定死：N_接口（本课记号）＝被收进块体内部、使两种介质在块体内彼此相邻的接口数（可读作「内部化接口数」）。⚠ 它与符号表里的 N_接头,外部 长得像，方向却相反、⛔ 不是同一个量：集成度上去时，N_接头,外部（模块对外还剩几个接口）单调下降，而 N_接口（已被收进块体的接口数）上升。⛔ 两者不得混写，更不得相消——这正是钉子①「两笔账不可相消」在符号上的形态。
把更多冷媒件与冷却液件收进同一块体，两种介质在块体内彼此贴近的机会与总接触长度同步增加，跨介质隔离界面的总面积 A_界面 也跟着上去。
为什么这件事重要：泄漏是界面现象。无论按缝隙层流（G8-03 给出的 Q_leak ∝ 间隙³·Δp/(η·L)）还是按渗透看，暴露面积越大、可能的路径条数越多。所以 ITMM 的串漏风险不是靠「把每一处都做得更好」线性抵消的——面积项在分子上，你把单位面积的失效率压低一半，而面积翻了倍，账是平的。
⛔ 这条定性比例只说方向：它不给系数、不给指数，不能当成可代入的公式去算概率。
同理，P_leak,cross ≈ f(隔断失效率, 界面数) 也是一条定性关系。括号里两项本课都不给数：隔断失效率取决于材料、界面工艺、载荷谱与服役年限，属平台相关量；界面数取决于方案。⇒ ⛔ 不得代入求值，⛔ 不得据它给出任何数量级比较。要拿概率去做定量的安全论证，输入必须来自本项目的试验与场端数据，方法去向 I7-01 热管理系统/零部件 DFMEA 实操（DFMEA / FMEDA 口径）与 M2-05 售后保修与在役失效数据分析：从索赔表读出真实故障率并反馈设计（失效率的统计口径：数据来源、分子分母与删失处理）——与「按任务导航」里那一行同一对去向，⛔ 本课不另指第三门课。
⚠ 现场最贵的一次误用，是在评审会上把它写成一个带小数点的失效率，去支撑「可以省掉夹层监测」——那个数没有任何来源，而它支撑的恰恰是本课最反对的动作。
今天就能用：验证计划自查三问
拿到一份 ITMM 的验证计划（无论是自己写的还是供方交来的），按顺序问三句，任何一句答不上来就把计划退回：
- 这份计划里，有哪一项在测「冷媒腔与冷却液腔之间通了没有」？——把这一项指出来。指不出来，说明它是拿 CIM 与 RIM 两份旧计划拼起来的：那两份里都没有这一类，拼起来也不会有。
- 这一项覆盖了几处界面？它数出来的 N_isolation 是几？是逐个点名数的，还是估的？——对着 §1.3 的六类逐类核，只数出耦合节点的那份清单是不完整的。
- 这一项在哪个阶段做？——只在下线做一次，抓不到服役期长出来的那一整类（§1.4）。
1.2 外漏与串漏在四个维度上都不同：被低估的是探测度
§1.1 的对照表里，四个维度是分开列的，这不是为了排版整齐。这四维决定了后面所有动作：检验方案（第 3 讲）、诊断方案（第 3 讲）、售后处置范围（第 3 讲）、以及选型时该不该上 ITMM（第 4 讲）。全课按这四维分开记账，⛔ 不合并。
最典型的合并事故是：用一套外漏的验收判据去覆盖串漏——「模块整体气密合格」就签字放行。而整体气密测的是「模块对大气漏不漏」，它对「两个内腔之间通了」这件事完全不敏感（第 3 讲展开为什么）。
严重度不变，塌下去的是探测度
在 DFMEA 的语法里，同一个失效模式有严重度（S）、发生度（O）、探测度（D）三项。跨介质串漏的 S 通常没人敢打低——两种介质互相污染、还可能牵连电安全，这是共识。真正被打低的是 D，因为大家默认「总能查出来」。
默认不成立。没有夹层监测时，串漏的探测手段只剩两条：性能异常反推与拆解——两者都发生在很晚的时刻。本课案例给出的正是这个形态：某 ITMM 样件在耐久测试后期出现冷却液侧压力异常波动，拆解才发现 Chiller 耦合节点的密封在温度循环下产生微裂纹、制冷剂缓慢渗入冷却液侧；若无夹层监测，这件事会在量产后期才被发现。
⇒ 集成度提升时最先塌下去的那一项是探测度，而严重度一分没降。「集成之后更可靠」这句话，在跨介质这一类上不成立。
⚠ 一个容易被当成证据的反例：「样件耐久里查出来过，所以探测度没问题」。耐久台架是拆得开、量得到的环境，量产车与售后现场不是；两者的探测能力不能互相代替。DFMEA 的评分标尺与准则由本项目的手册定，本课不给分值也不给等级号，方法本体去向 I7-01。
本节末：术语纪律与符号纪律
这两条约束本课全篇，放在这里一次讲完，后面不再打断推导。
术语纪律：全课统一写「跨介质串漏」，⛔ 正文禁止裸写「内漏」两个字。原因是这个词在相邻课里指的是另一件事：在 G4-03、L1-09、K5-06 三门课里，「内漏」专指同一种介质在阀端口对之间的泄漏（本该隔离的两条支路串了）。两者的检测手段（前者按端口对逐对加压，后者靠夹层与污染物证据）、判据来源、严重度分级、责任方全都不同。混用一个词，读者就会拿 G4-03 的端口对内漏率判据去验跨介质隔离。⇒ 要写这个词时必须带限定：写成「同介质端口对内漏（见 G4-03）」或「跨介质串漏」。两者的漏率判据分别去向 G4-03 与 I3-01，本课不给限值也不做换算。
符号纪律：本课有两个记号长得像、指的是完全不同的两件事，公式与试验落点一律不得互套——
- Q_cross（本课记号，此处标明它是本课归纳的记法）＝跨介质串漏率，穿过隔离界面的泄漏率——判别特征是有质量穿过界面（这正是它与 Q̇_串 的分界），与外漏泄漏率同类。⚠ 它的量纲随所用检漏法的口径而定：可能是质量流（如 g/a），也可能是压力—体积流（pV 流）（如 mbar·L/s）。⛔ 本课不裁定用哪一套，⛔ 两套之间也不得直接换算（换算要另外假定介质、温度与流动状态），引用时必须跟着写出处课。⇒ 三级检漏管的是它。
- Q̇_串＝寄生串热热流（W），冷热流道同壳体时穿过完好壁面的热量，没有质量交换；它在被串回路上造成的温升 ΔT_串热 = Q̇_串/(ṁ·c_p)，式子本体在 B3-05，本课引用不重讲（第 3 讲再接）。⇒ 三级检漏对它完全不敏感。
分界只有一句：有质量穿过＝串漏；无质量穿过、只有热量穿过完好壁＝串热。⛔ 任何一讲都不得从「检漏全绿」推出「热隔离已验」。
⚠ 还有第三个记号会来撞名：G4-03 / K5-06 里的 Q_串扰 ≈ ṁ_leak·c_p·ΔT_loop，指同介质端口对内漏所携带的热流。三个量里两个是热流、一个是质量流，而两个热流的机理一个是导热、一个是质量携带。本课正文一律不使用 Q_串扰 这个记号；此处提及它，只为说明它与本课的 Q̇_串、Q_cross 都不是一件事。
两处最常见的互套，各自的代价是：① 拿 Q_串扰 的式子去算跨介质串漏的后果——跨介质串漏的主要后果是污染与安全，不是那点热量，按热损算会把严重度算成性能级；② 一次差分试验测了串热就声称「隔热与隔漏都验过了」——两者的试验方法完全不同（第 3 讲）。
三者全是平台相关量，本课不给数；去向分别是 B3-05（设计式）、L1-09（串热实测）、G4-03 / L1-09（端口对内漏）。
1.3 串漏往往在耦合节点最先发生——但耦合节点不是全集
「串漏往往在耦合节点（Chiller / 板换）最先发生」这句话是对的，它是隔离设计的重点位置。但它是一条线索，不是一份全集——而沿单一线索枚举的漏法不是「少一条」，是整类不出现，且清单看起来完整。
建表方法：五个轴，不是一条线索
本课的主全集是「这只壳体里，两种流体可能相遇的全部界面」全集。⚠ 这张全集是本课归纳的，⛔ 不是本课程体系既有的分类，也不是任何一份标准既有的分类——引用它时请照这个出处写。
它按五个轴展开，再逐项裁剪：
- 轴 1 · 界面的物理形态：六类，见下表；
- 轴 2 · 界面的成因：设计既有 / 工艺产生 / 服役形成 / 装配与返修引入（§1.4 展开）；
- 轴 3 · 泄漏方向：冷媒→冷却液 · 冷却液→冷媒 · 任一侧→夹层 · 任一侧→大气 · 夹层→大气。⚠ 方向不是常量（§1.5），⛔ 全集不许只列一个方向；
- 轴 4 · 生命周期阶段：分侧子模块态 · 总成态（合装应力已加载）· 整车装车与加注态 · 在役（含长期停放、低温静置、高温热浸）· 售后返修后；
- 轴 5 · 判定标记：允许 / 禁止（必须显式成表的一行） / 未定义（不许存在）。
轴 5 值得单独说一句：没写进表的组合不等于被禁止，它是「没有被任何一级检验覆盖的未定义行为」。把一格留白和把一格标成「禁止」，在产线上是两种完全不同的状态。
建完表用两问自检：① 我是沿什么线索数出来的？② 有没有不在这条线索上、但同属这个集合的？——本课第二问的答案，就是下表的 ②③④⑤⑥ 五类，它们全都不在「耦合节点」那条线索上。
轴 1 的六类界面
| # | 形态 | 它长在哪里 / 为什么容易被漏掉 |
|---|---|---|
| ① | 换热界面 | 两侧只隔一层薄壁，且故意让热量穿过。全集含两个：Chiller（G3-01，挂在冷媒回路低压侧）与水冷冷凝器 WCC（G2-02，挂在高压侧）。⛔ 不止 Chiller。⚠ WCC 是否存在随架构而定（间接式热泵上常见，但并非必然）：无 WCC 的架构上换热界面只有 Chiller 一处，本表其余五类不受影响 |
| ② | 非换热共壁 | 为紧凑，冷媒流道与冷却液流道在块体内并排走、只隔一道铸造或注塑壁。它不承担换热任务，因而不在「耦合节点」这条线索上，图纸上也没有部件号——却往往是最长的一段跨介质界面 |
| ③ | 共密封界面 | 同一条焊缝/钎缝、或同一个法兰密封面，一侧是冷媒、另一侧是冷却液 |
| ④ | 共紧固与共壳体 | 同一颗螺栓的压紧链同时压住两侧密封件，松一颗同时影响两侧；同一个铸件本体里的压铸气孔或熔接线可以一路贯穿到两侧（G8-03） |
| ⑤ | 经第三腔的间接界面 | 两侧各自漏进夹层、工艺盲孔、堵头腔或传感器安装座，在那里相遇 |
| ⑥ | 经壳体外同一处积液区 | 两侧各自外漏、在壳体外相遇。它不是串漏，但必须显式占一行（下面说明为什么） |
逐类说清它为什么在表上
② 非换热共壁：没有部件号的那一段。它同时是两件事的策源地——串漏（一旦贯穿即两腔相通）与寄生串热（第 3 讲）。由于图纸上没有部件号，DFMEA 里很容易连一行都没有；而它的长度常常超过所有换热界面之和。这正是「全集不全」在质量工具里的具体形态：DFMEA 只按部件清单建行，于是没有部件号的东西一行都不会有。长度、壁厚、贴近距离全是平台相关量，本课不给数；壁厚与耐压的判据本体去向 G8-03（σ_环向 = pD/(2t)）与 G2-07。
③④ 共密封、共紧固、共壳体：工艺缺陷直接变成跨介质路径的入口。机理与对策本体在 G8-03（真空压铸、含浸封孔、熔接线避让、焊缝强度按爆破与脉冲耐久校核），本课只加「贯穿到两侧」这一层。⚠ 由此引出一条最容易踩的判据搬运错误：把工艺缺陷的允收判据从单侧模块直接搬过来——单侧模块上一处未贯穿的气孔可能允收，而在 ITMM 上同一处气孔若落在共壁上，它的性质是跨介质路径；这两者不是同一个判据。允收尺寸与折减系数本课一个都不给，去向 G8-03 / G8-05。
⑤ 经夹层的间接界面：监测的落点。它不是「两腔直接相通」，而是「各自通到第三腔」。这正是双壁隔断把风险可观测化的机制：直接相通是不可见的，各自漏进夹层则会在夹层里留下可测的读数（压力、湿度、液体、电导、示踪气体）。把「不可观测」改造成「可观测」，是隔断设计的全部意义（第 2 讲展开）。⇒ 只在结构上留了夹层却不给它导出口与监测口，等于把两腔相通推迟了一步而没有消除它——夹层里进了东西没有人知道。这就是钉子②。
⑥ 壳体外同一积液区：不是串漏，但必须占一行。冷媒外漏与冷却液外漏都发生在同一处壳体外区域，现场看到的是「一摊带油的液体」——它与串漏的外观证据高度相似。若全集里没有这一行，技师只能在「串漏」与「没漏」之间二选一，于是把两处独立外漏误判成一次串漏，处置动作直接升级成整条回路冲洗，代价是数量级的差别。⇒ 反过来说：因为「它不属于串漏」就把它从表里删掉，它不会消失，只会以误判的形式出现。判别靠证据组合（第 3 讲），不靠单一读数。⚠ 但要分清两件事：它在全集清单上显式占一行，而⛔ 不计入 N_isolation——N_isolation 只计跨介质隔离界面，而这一类两侧都是先漏到壳体外。
耦合节点为什么确实是「重点位置」：三条根据
⛔ 这个结论不能只说「书上这么写」。它站得住，是因为三件事恰好都指向同一处：最大跨介质压差 · 最大温差应力 · 最薄的壁。
换热界面的设计目标本身就是「壁尽量薄、温差尽量充分利用」。薄壁降低导热热阻，同时也降低耐压与抗疲劳裕度；温度循环下两侧温差在钎缝上产生交变应力，这正是本课案例里「密封在温度循环下产生微裂纹」的载荷来源；而压差决定一旦有了路径，流量往哪边走、有多大。
⚠ 但「重点位置」的意思是注意力配置，不是清单裁剪：另外五类界面不能因此从表里删掉。壁厚、压差、温差、循环次数全是平台相关量，本课不给数；耐压与热疲劳判据去向 G2-07，耐久载荷谱去向 I6-01 / L1-04。
1.4 成因谱：四类成因各自在什么时刻出现
轴 2 的四类成因，差别不在「哪一类更常见」，而在它们最早出现的时刻不同——而出现时刻直接决定了哪一级检验能抓到它。
| 成因类 | 包含什么 | 最早出现时刻 | 三级检漏里谁能抓到 |
|---|---|---|---|
| 设计既有 | §1.3 六类界面的本体 | 图纸上就在 | 分侧检漏（若已贯穿） |
| 工艺产生 | 压铸气孔、熔接线、虚焊/过焊/错位、机加穿透、内飞边 | 成型 / 焊接时 | 分侧检漏 |
| 服役形成 | 温度循环下的密封微裂纹、冷却液侧冻胀、压力脉冲与振动疲劳、电化学腐蚀穿孔 | 耐久与在役期 | 只有夹层常驻监测 |
| 装配与返修引入 | 分侧子模块合装的紧固应力、返修拆装后的重复压紧、售后换件 | 合装之后 / 动过手之后 | 总成后二次检漏；售后引入的那一部分三级都抓不到 |
⇒ 这张表要带走的一句话：「下线检漏合格」不等于「这只件不会串漏」——下线那一刻，服役成因还一个都没长出来。
各类成因的发生率是平台与工艺相关量，本课不给数；缺陷类型词表与反查方法去向 G8-03 / G8-05，耐久载荷谱去向 I6-01 / L1-04。
冻胀：唯一一条由售后行为触发的成因
四类成因里，有一条的触发者不在研发也不在产线，而在售后：
乙二醇浓度不足或维修兑水稀释 → 冰点上移 → 低温静置结冰 → 胀裂耦合节点板片、撕裂钎点 → 跨介质串漏。
板式换热器流道细，冻结胀裂风险高于常规换热器（G2-02 已写明机理，本课引用不重讲）。浓度被稀释后冰点上移，原本安全的低温静置就可能结冰。⇒ 这条链把一只设计与制造都合格的模块变成了串漏件，而触发动作是补液兑水、误加纯水、或用了近纯水的低电导液。
冰点随浓度变化属配方物性，本课不给数。可引的口径来自 G3-01：常规配方冰点在零下三十几摄氏度量级——⚠ 典型值，出处是 G3-01，⛔ 不得当成本平台取值、⛔ 不是验收依据；你这台车的实配冰点须按整车实际配方与浓度核（配方与劣化见 H7-01，运行态壁温与析冰裕度见 G3-03）。
⚠ 一个方向明确的错误对策：把冻胀当成「低温标定问题」去调控制策略。运行态壁温不被压到析冰温度以下，确实归 G3-03（蒸发温度下限按整车实配冰点核对、水泵最低流量与压缩机转速/EXV 开度互锁）；但静置态的冻胀只能靠浓度规程与售后作业规范管——整车下电之后，控制策略无能为力。⇒ ITMM 的售后交付物里必须有一条浓度与补液规程，这条规程是结构安全的一部分，不是维护保养的建议项。
1.5 方向会换号：两条方向相反的后果链
这一节是本课最容易被读反的地方。先把那个直觉写出来，再把它点破：
⛔ 误区（被点破的错句）：「冷媒压力高，所以串漏一定是冷媒漏进冷却液」——再顺着它推出「漏了就是那一侧少了」。
这句话在本课范围内不成立，而且它长出两个方向明确、代价具体的错误动作。先说为什么不成立。
反钉子（一）：方向由瞬时压差定，而压差会换号
串漏的方向由该界面处的 Δp_cross = p_冷媒侧 − p_冷却液侧（两侧绝压）决定：正值时冷媒→冷却液，负值时冷却液→冷媒。而这两侧的压力来源完全不同——
- 冷媒侧沿饱和线随该处工质温度走，摆幅极大：从低温制热的低蒸发温度，到高温停车热浸，跨越很宽的范围；
- 冷却液侧由膨胀壶定压与泵的沿程压力分布决定，压力带相对窄且稳定。
一条大幅摆动的曲线与一条窄带，在整车工况谱上会相交。交点处 Δp_cross 换号。

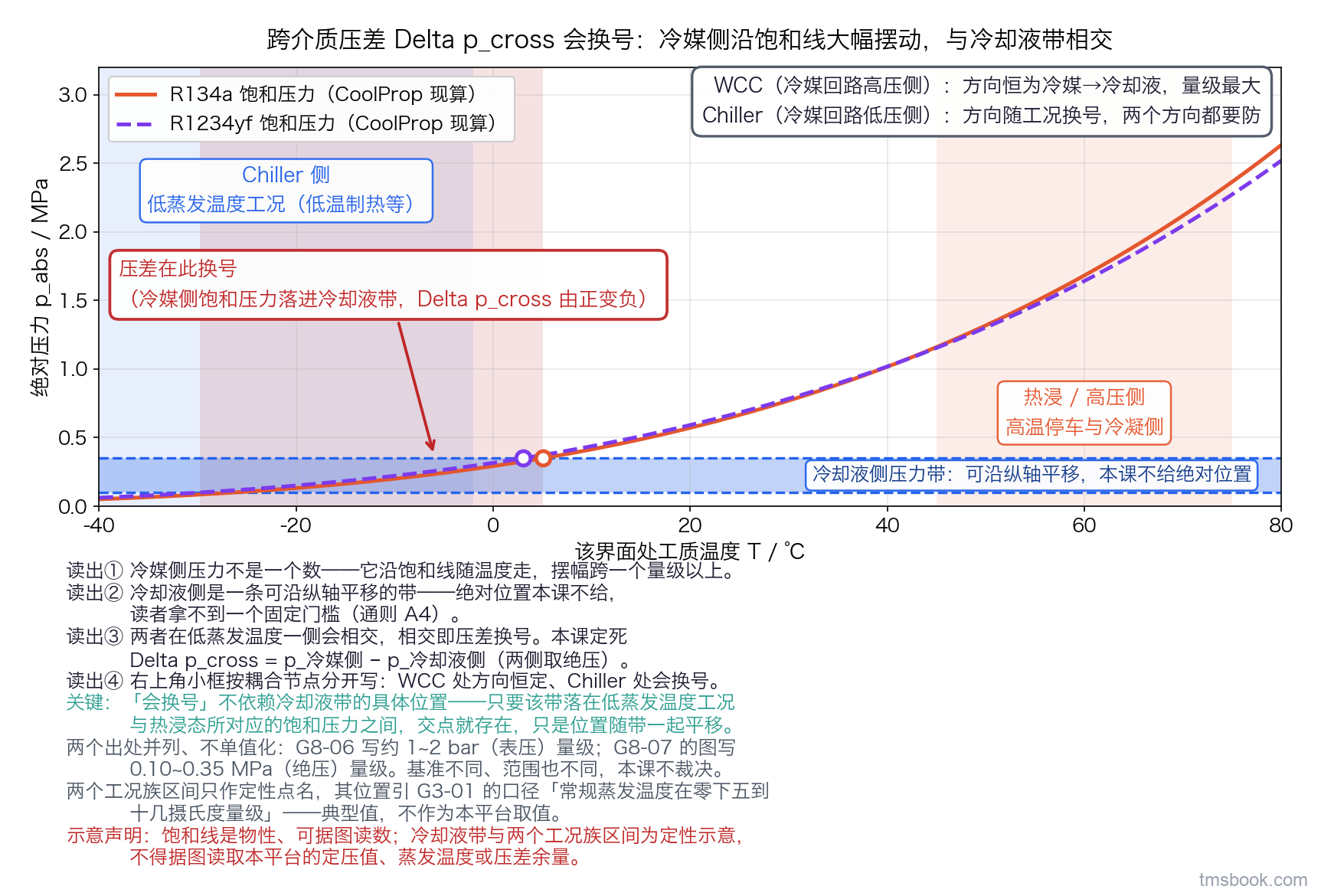

图 5 里那条冷却液带为什么不给一个确定位置：本平台的膨胀壶开启压力与系统定压点取决于系统设计与膨胀壶选型，须由本项目确定（设计方法去向 G10-02）。本课能引的量级锚点有两个，而且两个都要记、⛔ 不得单值化——
- G8-06 的冷却液回路稳态压力口径：约 1~2 bar（表压）量级；
- G8-07 的饱和压力图里，冷却液系统压力带画成 0.10~0.35 MPa（绝压）的量级示意。
⚠ 两个出处基准不同、范围也不同（一个表压、一个绝压），本课不裁决取哪一个。⚠ 都是典型值，⛔ 非验收依据，⛔ 端点不得当成可承诺值。另外请注意：这两个锚点说的是回路稳态压力，不是膨胀壶盖的开启压力本身——开启压力是壶盖的整定值，本课没有可引用的来源，只能写「与回路稳态压力带同量级，具体值由本项目膨胀壶选型给出」，⛔ 不得据这两个锚点反算它。
交点落在哪一段，可以用 G3-01 已给的口径定性点名：常规蒸发温度在零下五到十几摄氏度量级（⚠ 典型值，出处 G3-01，⛔ 不作为本平台取值）。本课用它只做一件事：说明低蒸发温度工况确实落在冷却液侧压力带附近。
⚠ 还有一句必须带射程的引用：G8-07 给出的判断是「制冷剂系统工作压力比冷却液高一个数量级以上」。这句话对应的是冷媒侧的高压段与高温热浸态，⛔ 不得跨射程搬到 Chiller 的低压侧当成全课全称。本课不再给第二个倍数或数量级说法。
同一只 ITMM 里，两个耦合节点的方向本来就不同
这不是「偶尔会反」，而是两个节点从架构上就分处两侧。⚠ 本小节按含 WCC 的架构讲（WCC 视架构 0 或 1 处，见 §1.1 与 §1.3 ①）：若本平台无 WCC，耦合节点只剩 Chiller 一个，下表的 WCC 行不适用，而「随蒸发温度换号」这一条对 Chiller 照样成立——换号这条结论不依赖 WCC 是否存在。
| 耦合节点 | 挂在冷媒回路哪一侧 | Δp_cross 的方向 |
|---|---|---|
| 水冷冷凝器 WCC（G2-02） | 高压侧（冷凝压力） | 恒为正：冷媒→冷却液，且量级最大 |
| Chiller（G3-01） | 低压侧（蒸发压力） | 随蒸发温度换号：低温制热这类低蒸发温度工况下可为负 |
⇒ 这条直接决定三件事：隔断与夹层的导流方向、监测手段的选择、以及处置预案要写几套。WCC 处只可能是冷媒进水路；Chiller 处两个方向都要防。两处的实际压力由本平台的冷凝/蒸发温度与定压方案决定，本课不给数。
⚠ 错误对策的具体形态：用一套「冷媒压力更高」的假设去做全模块的隔断设计。Chiller 处的夹层若只按单向导流，反向发生时冷却液会沿夹层被推进冷媒腔——一次本可控的泄漏被放大成整条回路污染。
两条链：起点相同，路径、终点、处置范围都不同
链 A · 冷媒 → 冷却液
界面失效 → 冷媒在冷却液侧的温压条件下呈气相，成为回路里的不可凝气体 → 它占据高点、抬高回路压力、破坏泵的吸入条件 → 现场表现是压力异常升高与波动、去气罐/膨胀壶持续冒泡、液位不降反升甚至溢流 → 换热与流量恶化（气堵与气蚀机理去向 G5-04）→ 若漏点位于电池包或高压件区，再叠加一层：冷却液不是绝缘介质，会在漏液路径上形成导电桥，首先是绝缘事故（这条后果链 G8-06 已写透，本课只接跨介质这一段）。
处置范围：冷却液回路。
在车可判的三条信号沿用 G3-01 的表述：冷却液压力异常升高 / 膨胀壶液位与压力异常 / 系统频繁缺媒。压力升幅、冒泡起始时间、液位变化量全是平台相关量，本课不给数。冷却液电导率同样不给数、也不给数量级比较——⚠ 这一条给不出典型锚点，理由要写明：电导率随配方（缓蚀剂离子种类与浓度）、兑水水质与老化状态跨很大范围变化，本课未取到牌号数据表或 H7-02 的现行取值，写一个区间即编造。要取值去向 H7-02 与所用牌号的数据表。
⛔ 错误动作（a）：把「膨胀壶液位升高」记成「上次加多了」并放掉一部分冷却液。按「少了」这条判据永远判不出串漏，还会把唯一的现场证据抹掉——下一次只能等到更严重的形态。
链 B · 冷却液 → 冷媒
界面失效 → 水与乙二醇进入冷媒回路，其中水是主要的破坏者 → 四支并行：水与冷冻油水解产酸 · 节流件下游低温处冰堵 · 干燥剂提前饱和失效 · 冷冻油乳化、回油与润滑失效 → 汇合到电动压缩机：它是冷媒—油—电机同腔结构，绕组绝缘系统直接暴露在被污染的介质里 → 这条链的终点不是「性能下降」，而是可能的高压电气失效。
处置范围：整条冷媒回路——回收、冲洗判定、必换件、抽真空、重充。⚠ 而且它不可逆。
各步的机理本体分别去向 C1-03（油循环与充注量）、G1-05（润滑与湿压缩防护）、G1-08（烧毁后的系统处置）；处置顺序与冲洗禁忌见 G8-05。含水量门限、干燥剂容量、酸值判据本课一个都不给，去向上述各课与 H7-01。
⛔ 错误动作（b）：只按单向布置隔断、夹层导流与监测，处置预案也只写一侧；或者按「换一只模块」去估维修成本——反向串漏的处置范围是整条冷媒回路，量级完全不同。
两条链不可互推
两条链起点相同（同一处界面失效）、路径不同、终点不同、处置范围不同、买单方也常不同。它们各由各的判据决定，没有因果关系：
- ⛔ 不得从「正向后果可控」推出「反向也可控」；
- ⛔ 不得只按其中一条写处置预案；
- ⛔ 不得在图上用同一条引线把它们连起来——那会让读者从一个安全结论推出另一个并不成立的安全结论。
⇒ 这条在 DFMEA 上有一个很具体的落点：只建一行「跨介质串漏」是不够的。两条链的严重度、探测手段与推荐措施都不同，合成一行必然按其中一条打分，另一条的措施一条都不会被生成。两条链各建一行。
⇒ 全课硬规矩，从这里开始一直管到第 4 讲：跨介质隔离一律按双向设计、按双向诊断、按双向写处置预案。
机制要分两层写
最后一条约束，是为了让本课的结论能被安全地搬到别的工质上。跨介质串漏的机制必须分两层写，⛔ 不许揉成一段：
- 与工质无关的那一层：界面几何（长在哪、六类各占几处）· 压差的符号与量级 · 四类成因各在什么时刻出现 · 三级检漏各能抓到哪一类。换任何一对工质，这一层都成立。
- 与工质相关的那一层：串过去之后是气相还是液相 · 可不可燃 · 与水和冷冻油发生什么反应 · 后果落在性能级还是安全级。
为什么必须分：G8-11 要把本课讲的跨介质串漏风险重新代入 R290 场景做质变分析。若这里把两层揉在一起——例如把「串过去是不可凝气体」直接写进机制的定义句里——换成可燃工质时，读者无法判断哪些结论还成立、哪些必须重算，他只能整段照搬或整段推翻，两种都是错的。
⇒ 按这个分法回看上面两条链：链 A 里「冷媒在冷却液侧呈气相、成为不可凝气体」属工质相关层，是在 R134a / R1234yf 这类不可燃工质上成立的子集结论；而「方向由 Δp_cross 的符号定、两处耦合节点分处高低压侧」属工质无关层，换工质照样成立。本课一个可燃性判据都不给，第二层的可燃下限、充注量上限与通风判据去向 G8-11。
本讲小结：ITMM 不是 CIM 与 RIM 的并集，是并集再加一类——跨介质隔离界面，N_isolation 从 0 变正，这笔账没有对手方可以抵消（钉子①）。这一类与外漏在可观测性 / 检测手段 / 后果链 / 责任归属四维上全不同，而被低估的是探测度：严重度一分没降，能不能被早期发现却塌了下去。界面的全集不能沿「耦合节点」一条线索数，要按五个轴展开成表，六类形态里有四类根本不在那条线索上；成因分四类，服役形成的那一整类任何下线检验都抓不到，而冻胀的触发者在售后。最后一条、也是最容易读反的一条：串漏的方向由瞬时压差的符号定，而它在整车运行谱上会换号——两条方向相反的链各有各的后果与处置范围，不可互推、不可只防一条。
后面还有 4 讲正文 · 关键公式 · 案例拆解 · 常见误区 · 动手做
