G8-03 集成模块的流道注塑/压铸工艺与密封
课程代码 G8-03 · 板块 G 总成级产品专题 / G8 集成热管理模块 TMM 时长 约 4.0 小时（7 讲 + 2 次工艺-密封评审：流道 CAD 冻结前一次、模具设计冻结前一次，见 7.3） 前置 G8-02 多通阀 + 泵 + 传感器的一体化集成设计；H4-02 塑料件（尼龙/PPS）注塑与耐冷媒相容；H1-04 铸造铝合金（压铸为主）的材料特性与热管理壳体选材 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 G8-03 课题的完整展开版
按任务导航
| 你手上的事 | 直接看 | 还要配 |
|---|---|---|
| 审一份集成本体的工艺路线方案 | 第 1 讲 1.1 选型链的前三步是一票否决，⛔ 不是五维打分表 | 第 2 讲 2.1 七条成型路线的全集：先确认方案里这条在不在表上 |
| 给一个铝压铸本体定「气孔怎么处置」 | 第 3 讲 3.2~3.3 先判这处孔隙算不算漏路，再决定动工艺还是动设计；含浸的三条能力边界 | 第 7 讲 7.2 成型选择把检漏灵敏度锁在了什么水平 |
| 写一份塑料焊接件的接头验收规格 | 第 4 讲 4.1 k_wl 与 k_ws 不同源、⛔ 不可互套；k_ws 要随数据传递的接口三项 | 第 5 讲 5.3 接头不按母材算：本课交出什么、哪门课接手 |
| 定一个爆破目标、回答「安全系数取多少」 | 第 5 讲 5.1~5.2 设计压力按八类工况取包络（⛔ 不是相加）；爆破只是静强度门槛 | 第 6 讲 6.3~6.4 抗破裂与抗渗漏是两条链，同一个动作可能反号 |
| 反查一处量产偶发微漏属于哪类工艺缺陷 | 第 6 讲 6.6 最常被整类漏掉的三种界面：工艺孔堵头 / 嵌件界面 / 材料本体渗透 | 第 4 讲 4.5 三个独立决策的交集；第 7 讲 7.4 评审上逐行过的六道检查 |
⛔ 本课不覆盖——两栏分开看，去向逐项给到课号：
栏一 · 不讲哪些题目：塑料热熔焊接的接头几何、参数窗口与 k_ws 标定 → H3-04 塑料件的热熔焊接与拼合密封（热板焊/红外焊/振动摩擦焊/激光透射焊/超声焊·旋熔焊）；塑料牌号与耐冷媒相容的材料底座 → H4-02 塑料件（尼龙/PPS）注塑与耐冷媒相容；铸铝牌号族与物性取值分层 → H1-04 铸造铝合金（压铸为主）的材料特性与热管理壳体选材；密封件材料、沟槽三率的取值与爆炸减压 RGD → I3-02 静密封/动密封结构设计与选型、G11-03 O 型圈、密封面与静/动密封设计、H4-01 密封材料（EPDM/HNBR/氟胶）选型；耐压量级分档与安全系数口径 → G2-07 换热器芯体强度、耐压与热疲劳设计；接头疲劳评价的应力口径与 S-N 取法 → J5-07 钎缝/焊缝接头的疲劳评价方法：三级应力口径、等效结构应力法与自建 S-N；载荷谱 → I6-01 振动、热冲击与压力脉冲耐久设计；耐压/爆破/泄漏试验方法 → L1-03 密封、耐压、爆破与泄漏试验，脉冲与热冲击耐久台架 → L1-04 振动、热冲击与耐久台架试验；系统泄漏率目标 → I3-01 系统密封等级与泄漏率目标设定；检漏方法、工位判据与售后可维护性 → G8-05 集成模块的装配、检漏与售后可维护性；冷媒侧集成块体的排空与携油判据来源 → G8-07 冷媒侧集成模块（RIM）：制冷剂侧部件集成与钎焊密封；冷媒—冷却液互窜 → G8-08 冷媒+冷却液一体式集成（ITMM）：跨介质集成、隔热与检漏；米级车身结构件铸入流道 → N5-01 一体化压铸：冷却流道铸入车身结构件。
栏二 · ⛔ 真正不给的数：① 标准条款的限值与等级号——密封面公差的 GD&T 体系、塑料焊接接头质量规范、耐压与压力脉冲试验规范，本课只写去向、⛔ 不写条款内容，版次以现行目录为准；② 本项目自己的验收阈值——爆破安全系数 n、泄漏率合格判据、压力脉冲循环数 N_脉冲、铸件孔隙与缺陷的允收等级，一个都不给，它们分别由客户标准/企标、I3-01 系统密封等级与泄漏率目标设定、I6-01 振动、热冲击与压力脉冲耐久设计、H1-04 铸造铝合金（压铸为主）的材料特性与热管理壳体选材 与客户标准锁定；③ 教学假设之外的具体产品参数——某牌号增强塑料的熔接线折减实测值、某密封件的溶胀与压缩永久变形数据、某焊接设备的参数窗口，去向是向材料与密封件供应商、H3-04 塑料件的热熔焊接与拼合密封（热板焊/红外焊/振动摩擦焊/激光透射焊/超声焊·旋熔焊） 索取。
⇒ 口径一句话：栏二那三类本课一个数都不给；而平台相关的工程量，本课在正文里按典型带给出并写明取法（例如熔接线折减系数的定性区间、静密封压缩率的典型区间、常规冷媒与 R744 的压力量级），一律标「典型值，结论随平台与牌号移动，⛔ 非验收依据，须自行实测确认」。
引言：件是一次成型出来的，漏路是一次选出来的
一个集成模块本体量产三个月后开始出现偶发微漏：下线检漏工位每天挑出几件，拆开看不到裂纹，复现率低到没法稳定归因。评审桌上通常同时出现三个方向——结构说壁厚不够、再加厚一点；工艺说注塑保压再提、焊接能量再加；质量说把工位判据收紧。三条动作里至少有两条会把事情弄反，而它们在各自的验收项上都过得去。真正的原因往往不在任何一项验收里，它落在项与项之间：那处界面是谁造出来的、按哪条判据验过、坏了还能不能修。这门课就是把「项与项之间」那一片补上。
第一根钉子：选一条流道成型路线，选的不是「怎么把件做出来」，而是把哪一整类漏路引进这个本体——而且这个选择在模具开出来那一刻就不可逆。水辅/气辅引进的是「壁厚薄点与残料堵塞」；熔芯引进的是「芯残留与芯—塑界面」；两半焊接引进的是「一条数百毫米长、既承力又密封的焊缝」；高压压铸引进的是「贯穿壁厚的连通孔隙」；机加钻孔 + 堵头引进的是「每个堵头一处静密封界面 + 每个封堵端一个潜在死腔」。
这些漏路不是工艺没做好的产物，是该工艺成型原理本身的产物：水或气必须自己走一条路径出去，两半件必须有一条结合线，高速充型必然卷气，钻出来的孔必须有一个入口要封上。⇒ 它们只能被管住，不能被「做仔细一点」消掉。因此工艺路线评审要问的第一句话不是「这个能不能做出来」，而是：这条路线带进来的那一类漏路，我用什么设计判据挡住它、用什么检测手段查出来它？易错点也在这里——评审很容易开成「哪条更先进、更便宜、节拍更快」的比较会，而它本该是一次清点会：先摊开漏路与成型路线两张全集，再进选型链。本课不给各路线的缺陷率、节拍与投资的数（全部是平台相关量），能给的是这条判据链的形态。
第二根钉子：本体上每一处密封界面，都要说得出三件事——① 它是哪道工序造出来的（注塑充填 / 二次熔融焊 / 压铸凝固 / 机加 / 装配压缩）；② 它按哪条判据验收（强度校核 / 泄漏率 / 熔透量 / 压缩率 / 金相致密度）；③ 它坏了谁能修（可拆更换 / 只能整块换 / 现场根本定位不到）。三问里任何一问答不上来，那处界面就是隐性漏点——它不会在图纸评审里被点名，会在量产偶发微漏和售后返修率里被点名。
为什么集成模块上这件事特别容易塌：集成把十几个可拆接头换成了少数几个外部接口 加上一堆内部界面，而内部界面在图纸上往往没有独立编号、也没有独立验收项 ⇒ 它们不是被判为「可接受」，是根本没被判过。三列里最常空的是第二列，而空得最整齐的三类恰好是熔接线、工艺孔堵头与嵌件包覆界面。清点时的口径也要先钉住：每一个工艺孔堵头、每一处嵌件包覆界面、每一段承担密封的焊缝，各算一处独立界面，⛔ 不因为「是标准件」「不可拆」「只是个工艺孔」而略过——只数「图上有几个 O 圈」不算清点过密封界面。★ 这三问是本课归纳的判据，⛔ 不是某份标准或本课程体系既有的条款。
要把三问填满，先得知道漏路一共有几类。本课按「泄漏路径穿过的是哪一种材料或界面」这条分类轴归纳出八类（本课归纳）：体缺陷贯穿 / 充填熔接线 / 二次结合界面 / 可拆静密封界面 / 机加引入路径 / 嵌件与异种材料界面 / 材料本体渗透 / 服役中新生路径。⛔ 不按「哪道工序造成的」去数：按工序数会得到一份看起来很完整的清单，而渗透（不属于任何一道工序）与服役中新生（发生在所有工序之后）会整类不出现——它们恰恰是「出厂全合格、用一段时间才漏」这类最难查问题的来源。八类的可检出性也不一样：前五类原则上能在下线检漏里被捕获；第六类整类不在出厂检验里暴露——它在装配态严丝合缝，要经过若干次温度循环、抱紧力衰减之后才张开（机理在第 6 讲 6.6 二）；第七类在检漏里表现为本底而不是缺陷；第八类出厂时根本不存在。本课不给各类的发生比例（平台相关量），给的是每一类该由谁在哪一关挡住。
反过来，本课最容易被读反的是这一条：「耐压不够就加厚壁厚」。环向应力公式把壁厚摆在分母上，读起来它像是一个可以自由往上调的自变量——调大它，应力线性下降、裕度线性上升。于是读者会做的具体动作是：拿到一份耐压校核不过的流道本体，直接在数模上把流道壁厚从 t 加到 1.5t~2t，或者在评审里提一句「壁厚再加一点保险」，并认为安全裕度按同比例提升、其余不受影响。
这个动作在两条成型路线上都往相反方向走。压铸侧：局部加厚使该处局部模数变大、成为热节，凝固最晚且补缩路径最先被切断，缩松集中在壁厚中面——而那里正是公式默认为完整均质材料的位置，名义壁厚上去了，有效承载截面与致密性下去了，新增的疏松区还正是贯穿漏路的温床。注塑侧：加厚使冷却时间、体积收缩量与玻纤取向差异一起放大，翘曲加剧、密封面平面度劣化，而泄漏对间隙是三次方放大 ⇒ 为「抗破裂」做的动作，把「防渗漏」那一侧做坏了，而两者在验收上是分开测的，爆破合格不会暴露它。⇒ 正确的动作是先判「我要抗的是破裂还是渗漏」：抗破裂改截面形状、把壁厚做均匀并让过渡平缓；抗渗漏改致密性与界面位置、改密封界面几何。完整的三层机理、公式的四条适用边界与两侧效应曲线在第 1 讲 1.4。
本课的射程边界，先说在前面。下面四组量本课明确不判，只给类型与去向：① 爆破安全系数 n——取值由客户标准或企标锁定，它的口径（分档与覆盖哪些不确定度）去向 G2-07 换热器芯体强度、耐压与热疲劳设计；② 泄漏率合格判据——目标由 I3-01 系统密封等级与泄漏率目标设定 定、方法与工位判据由 G8-05 集成模块的装配、检漏与售后可维护性 定；③ 压力脉冲循环数与载荷谱——去向 I6-01 振动、热冲击与压力脉冲耐久设计、L1-04 振动、热冲击与耐久台架试验；④ 铸件孔隙与缺陷的允收等级——去向客户标准（H1-04 铸造铝合金（压铸为主）的材料特性与热管理壳体选材 给的是牌号族与物性取值分层，它同样不给允收等级）。为什么要显式声明：这些量只要在讲义里出现一个具体数，读者就会把它当验收依据用，而本课没有核过那些数。⛔ 顺手补一个「典型值」在这四组上不是帮忙，是埋雷。
七讲怎么排。第 1~2 讲是选择本身：第 1 讲工艺路线选型（判据链、塑料与铝的分野、材料与工质相容、反钉子的两侧效应），第 2 讲中空流道能被「长」出来的七条路线全集（含本课补出的抽芯、可溃散芯、铸入管与「钻孔交汇 + 堵头封端」这条铝块体的主力形态），以及排空性与无盲端这条必须在选型阶段就判掉的下游约束。第 3~4 讲是两条路线各自的漏路机理：第 3 讲铝压铸的孔隙、真空压铸与含浸各自的作用边界、热节判据与机加余量，第 4 讲那两条长得很像而机理完全不同的「线」——充填熔接线与二次熔融焊缝，以及焊缝即密封面的双重身份。第 5~6 讲是两条判据链：第 5 讲抗破裂侧（设计压力的八类工况、耐压与爆破的通法口径、接头不按母材算的交接），第 6 讲抗渗漏侧（密封界面六类、沟槽三率、限位台阶、间隙的三次方放大、平面度是分布量，以及最常被整类漏掉的三种界面）。第 7 讲把时间轴摆出来：成型路线一旦定下就锁死的八项下游能力、每个决策的最后可改点，最后落到一次可照着开的工艺-密封评审。
⇒ 读完本课的自检就三问：你能不能在一份本体数模上把八类漏路逐一落到具体位置；能不能给每一处密封界面填满「谁造的 / 按什么判据验 / 坏了谁能修」三格；能不能指出这份方案里哪几项能力已经被开模冻结、再改就只能等下一代模具。三问都能答，这门课对你就收口了。
第 1 讲 流道本体工艺路线选型：选的是这个本体后半生要防的那一类漏路
本讲开头先钉住三条全课口径，后面不再重复。
① 压力的单位与基准：全课一律写 bar，且一律为表压（以大气为外侧基准）。冷媒侧的压力数据在工程文件里常以绝压给出，⇒ 引用任何外部数字之前先问「它原来是哪一套」，换算到本课口径之后再用，⛔ 不得直接收下。
② 「漏路」的判定口径：只有连通且贯穿壁厚的孔隙或界面才算漏路。孤立的内部孔隙⛔ 不计漏路，只计承载截面折减。⇒ 全课把「漏不漏」与「强度够不够」当成两条判据链分开判，⛔ 不互相推导——这一条在第 3 讲判压铸孔隙、第 4 讲判熔接线时都会被用到。
③ 「密封界面」的清点口径：每一个工艺孔堵头、每一处嵌件包覆界面、每一段承担密封的焊缝，各算一处独立界面，各自要被单独判过。⛔ 不得因为「是标准件」「不可拆」「工艺孔而已」就略过——只清点「有几个 O 圈」不算清点过密封界面。
材料与工艺路线是这门课的第一个分岔口，但它不是一个「用什么材料把件做出来」的问题。集成模块的本体把十几个原本可拆、可单独检验、可单独更换的零件并成了一整块，随之并进来的是一堆内部界面——它们在图纸上往往没有编号、没有验收项，也没有人认领。这一讲要做的，是在动手选工艺之前先把这些界面摆到桌面上，并给出一条有先后的选型判据链。
1.0 动笔之前：两根钉子、一张漏路全集，和本课明确不判的那四组数
钉子①：选一条成型路线，选的是把哪一整类漏路引进这个本体——而且开模那一刻它就不可逆
工艺路线评审最常见的开场白是「这个能不能做出来」「哪条更便宜」。这两句都不是第一句。第一句应当是：
这条路线带进来的那一类漏路，我用什么设计判据把它挡住、用什么检测手段把它查出来？
因为每条成型路线都会带进一类它特有的潜在漏路，而这一类漏路是该工艺成型原理本身的产物，⛔ 不是「工艺没做好」的产物：
| 成型路线 | 它必然带进来的那一类漏路 | 为什么消不掉（原理层的理由） |
|---|---|---|
| 水辅 / 气辅注塑 | 壁厚薄点与残料堵塞 | 高压水或气必须自己走一条路径去顶开中心熔体，这条路径不是直接可控量 |
| 熔芯注塑 | 芯残留与芯—塑界面 | 芯必须被熔出去，而「熔出去」这个动作本身就会在流道内壁留下一个界面 |
| 两半注塑 + 焊接 | 一条数百毫米长、既承力又密封的焊缝 | 两半件必须有一条结合线，结合线一定落在某个位置上 |
| 高压压铸 | 贯穿壁厚的连通孔隙 | 高速充型必然卷气，凝固必然收缩 |
| 机加钻孔 + 堵头 | 每个堵头一处静密封界面 + 每个封堵端一个潜在死腔 | 刀要进得去，就必须有一个开到外表面的入口，而入口事后必须封上 |
这五类漏路只能被管住，⛔ 不能被「做仔细一点」消掉。本课不给各条路线的缺陷率、节拍与投资的数字——它们随平台、设备与供应商变化，本课没有核过；本课能给的是判据的形态：把评审的第一问换成上面那一句。
⛔ 这里最容易走偏的是把工艺路线评审开成「哪条更先进／更便宜」的比较会。它应当是一场清点会：先摊开下面这张漏路全集与第 2 讲的成型路线全集（图 1、图 5），再进选型链（图 2）。
全集 A：介质能从这个本体里跑出去的路径，一共有八类
这张全集是本课按写讲义需要归纳的，⛔ 不是本课程体系既有的分类，也⛔ 不是某份标准里的分类。它的分类轴是：泄漏路径穿过的是哪一种材料或界面。
⚠ 这条轴是刻意选的。如果沿「注塑侧造成的 / 压铸侧造成的」这条工序线索去数，会得到一份看起来很完整的清单，而 ⑥⑦⑧ 三整类会连出现的机会都没有——它们不属于任何一道成型工序。
| 编号 | 这一类穿过的是什么 | 出厂检漏能不能看见 | 本课在哪一讲展开 |
|---|---|---|---|
| ① | 本体壁的体缺陷贯穿——压铸卷气孔与缩松连通贯穿壁厚；注塑侧的缩孔、未熔合、银纹 | 原则上可在下线检漏中被捕获 | 第 3 讲 |
| ② | 本体壁上的成型界面——充填熔接线 weld line | 同上 | 第 4 讲 |
| ③ | 二次结合界面——塑料热熔焊缝 weld seam；铝件走钎焊时的钎缝（钎焊侧本课只给去向 H2-01 铝换热器钎焊原理与钎料/钎剂体系、G8-07 冷媒侧集成模块（RIM）：制冷剂侧部件集成与钎焊密封） | 同上 | 第 4 讲 |
| ④ | 可拆静密封界面——O 圈槽、端面垫、螺纹口与接管座 | 同上 | 第 6 讲 |
| ⑤ | 机加引入的路径——工艺孔堵头、螺纹底孔打穿流道、密封面机加切穿表皮致密层 | 同上 | 第 2、3、6 讲 |
| ⑥ | 嵌件与异种材料界面——金属嵌件包覆界面、传感器与接头的包胶或热铆界面、金属与塑料混合件在温度循环下因线胀系数失配张开的缝 | ⛔ 不暴露：装配态严丝合缝，若干次温度循环后抱紧力衰减到零才张开 | 本课补，第 6 讲 |
| ⑦ | 材料本体的渗透 permeation——不是「缝」，是分子透过致密壁与弹性体的稳态扩散 | ⛔ 不暴露：它在检漏上表现为本底而不是缺陷 | 本课补，第 6 讲 |
| ⑧ | 服役中新生的路径——压缩率随时间衰减、焊缝疲劳开裂、内飞边脱落后的颗粒划伤密封面、冷却液侧水解使塑料脆化 | ⛔ 不暴露：出厂时它根本还不存在 | 本课补，第 1、5、6 讲 |
⑥、⑦ 与 ⑧ 的共同点是出厂检验不暴露（三者的原因各不相同：⑥ 要等温度循环把抱紧力耗掉、⑦ 是本底不是缺陷、⑧ 出厂时还不存在）——这正是它们在设计评审里被整类漏掉的原因，也是本课要把「时间」摆进设计判据的理由（1.3 与第 6 讲）。
⚠ 最常见的一个误判是把渗透当成「一种很小的漏」，拿它去和缺陷漏用同一条判据比。它们不是同一件事：本底是同批件一致的基线偏置、可复现但定位不到具体位置；缺陷是个体离群、可以用示踪气体定位。⇒ 正确做法是把渗透在清单上单独列一行，判据与目标去向 I3-01 系统密封等级与泄漏率目标设定，材料侧去向 H4-01 密封材料（EPDM/HNBR/氟胶）选型、H4-02 塑料件（尼龙/PPS）注塑与耐冷媒相容。
钉子②：每一处密封界面都要答得出三件事，答不全的就是隐性漏点
把本体上所有密封界面列成一张表，每行三列：
| 列 | 问题 | 可能的答案（照这几类填） |
|---|---|---|
| ① | 它是哪道工序造出来的？ | 注塑充填 / 二次熔融焊 / 压铸凝固 / 机加 / 装配压缩 |
| ② | 它按哪条判据验收？ | 强度校核 / 泄漏率 / 熔透量 / 压缩率 / 金相致密度 |
| ③ | 它坏了谁能修？ | 可拆更换 / 只能整块换 / 现场根本定位不到 |
三问里任何一问答不上来，那处界面就是隐性漏点。★ 这三问是本课归纳的判据，⛔ 不是本课程体系既有的，也⛔ 不是某份标准里的条款。
为什么它值得单独当一根钉子：集成模块把十几个可拆接头换成了少数几个外部接口加一堆内部界面，而内部界面在图纸上往往没有单独的编号与验收项 ⇒ 它们不是被判为「可接受」，是根本没被判过。隐性漏点不会在图纸评审里被点名，会在量产偶发微漏和售后返修率里被点名。
⚠ 实际填这张表时，第二列最常空——熔接线、工艺孔堵头、嵌件包覆界面这三类，在多数图纸上没有任何显式的验收判据。第二列一空，这处界面就等于没有人认领。
今天就能用的一个动作：拿你手上任意一份集成本体的数模，按全集 A 的八类逐类落到具体位置上，每落到一处就填一行上面这张三列表。填不满的行数，就是这个本体当前的隐性漏点数。这张表在第 6 讲还会被再用一次（图 21），在工艺-密封评审上逐行过（图 30）。
本课明确不判的四组量：只给类型与去向
写讲义最容易犯的一个错，是为了「讲得完整」顺手补一个典型值——而读者会把它当验收依据用。所以这里先把本课的射程摆清楚，本课不给数的有四组：
| 不给的量 | 它该由谁给出 |
|---|---|
| 爆破安全系数 n | 口径（怎么分档、覆盖哪些不确定度）见 G2-07 换热器芯体强度、耐压与热疲劳设计；取值由客户标准或企业标准锁定。两个出处⛔ 不可二选一 |
| 泄漏率的合格判据与量级 | 目标由 I3-01 系统密封等级与泄漏率目标设定 定，方法与工位判据由 G8-05 集成模块的装配、检漏与售后可维护性 定 |
| 压力脉冲耐久的循环数与载荷谱 | 载荷谱侧 I6-01 振动、热冲击与压力脉冲耐久设计，试验侧 L1-04 振动、热冲击与耐久台架试验，仿真侧的应力口径与 S-N 取法 J5-07 钎缝/焊缝接头的疲劳评价方法：三级应力口径、等效结构应力法与自建 S-N |
| 铸件孔隙与缺陷的允收等级 | H1-04 铸造铝合金（压铸为主）的材料特性与热管理壳体选材 与客户标准 |
本课交出的是另外两样：本体上有哪些界面需要被判、被检；以及成型路线把下游的检出能力锁在了什么水平上（第 7 讲）。⇒ 在本课的图上，凡属这几组的门槛一律画成可沿轴自由平移的带并标明由谁给出，⛔ 不画成一条竖线——竖线读起来就是验收线。
1.1 工艺路线选型是一条有先后的判据链，不是五维打分表
选型最常见的做法是把温度、压力、耐蚀、成本、重量五个维度并列摆出来，各给一个权重，加权求和比总分。★ 本课把它改造成一条有先后的判据链（这条改造是本课归纳的），顺序是：
- 这条流道走什么介质、什么压力等级 ⇒ 一票定材料族；
- 服役温度与最高瞬时温度 ⇒ 定牌号族；
- 与介质及冷冻油的长期相容（含水解、溶胀、环境应力开裂、蠕变）⇒ 可否决；
- 流道拓扑复杂度与排空性要求 ⇒ 定中空成型路线（第 2 讲的七条路线逐条问，问到第一个能做出来的为止）；
- 年量、节拍与模具投资 ⇒ 定具体工艺与分模、堵头方案。
前三步是一票否决，第四、五步才是比较与取舍。理由很直接：材料被介质水解掉、耐温裕度不够、压力等级下壁厚落不进该工艺的窗口——这三条不能被「成本得分高」补回来。把它们和成本、重量塞进同一张加权表，等于在制度上允许用便宜去买一个会漏的方案。
三条否决线各自的后果要写在链上，这样跨过任何一条时，你都说得出代价是什么：
| 否决在哪一步 | 后果（写在链上的那句话） |
|---|---|
| ① 介质与压力等级 | 压力等级下壁厚落不进该工艺窗口 ⇒ 换材料族 |
| ② 耐温 | 耐温裕度不足 ⇒ 换牌号族或换材料族 |
| ③ 长期相容 | 长期相容不过 ⇒ 该材料出局，⛔ 不可用成本补回 |
本课不给各维度的权重与阈值（它们是平台相关量）；本课能给的是顺序与每一步的否决后果。
★ 这条链还有一个常被忽略的回灌：可返修性、可检漏性、排空性这三条下游能力会把结论推回前面重判——它们在开模那一刻就被冻结，成型之后改不动（第 7 讲会把这一类锁死项整理成全集 E）。所以选型⛔ 不是一次性的：第 7 讲的结论要反向加回第 ①~④ 步。
1.2 塑料注塑与铝压铸的五个维度：各有胜负，没有天生更好的一方
判据链的第 ① 步一票定的是材料族，而在集成模块本体上，这一步通常就是在玻纤增强塑料（PA66 系、PPS 系）与铝压铸之间做选择。这两族在五个维度上各有胜负，⛔ 不存在一个「谁更好」的总分：
- 耐温：铝压铸的耐温能力远高于塑料；塑料有连续使用温度上限，且 PPS 系一般高于 PA66 系。⚠ 具体数值本课⛔ 不给——跨牌号、跨玻纤含量、跨配方的分散大于任何一个「典型区间」本身，给了区间就会被当成通用值取用。取值须写清是哪个牌号、哪个玻纤含量、对哪种介质，来源等级是供应商数据表；选材判据整条去向 H4-02 塑料件（尼龙/PPS）注塑与耐冷媒相容。
- 长期耐压与抗蠕变：铝在常温常规工况下基本不蠕变；塑料在长期恒定应力下会缓慢变形 ⇒ 承载能力与密封面的有效压缩率随时间下移（1.3 详述）。★ 这一条的差别只在时间轴上才看得见，只看出厂态会把它整个看不见。
- 耐蚀（冷却液侧）：塑料天然不怕电化学腐蚀；铝在冷却液侧要考虑与异种金属接触、杂散电流带来的腐蚀。但塑料对某些工质与添加剂配方会溶胀或应力开裂，那是另一种形态的相容性问题。
- 成本：注塑模具通常比压铸模具便宜、开发周期短，材料单价也低；压铸件在同等复杂度下机加工序可能更简单。谁更经济取决于量产规模与流道复杂度。
- 轻量化：塑料密度低占优；铝比塑料重，但远比钢轻。
⛔ 这五条不得加权求和——介质、压力与相容是一票否决，顺序在 1.1。
那条产业分野：它的依据是压力量级，不是行业惯性
产业实践里已经形成一条清晰的分野：冷却液侧（低压、乙二醇）多用玻纤增强塑料，高压冷媒侧多用铝。这条分野的依据落在环向应力上——同样壁厚下应力正比于压力，压力上一个量级，要么壁厚上一个量级（而塑料件加厚之后会落出注塑工艺窗口，且蠕变与翘曲同时恶化，见 1.4），要么换一种更高强度且长期不蠕变的材料。
压力量级的分档：常规冷媒十几到二十几 bar 量级，R744 上百 bar 量级；冷却液侧则是常压到数 bar 量级。⚠ 这三个是典型量级，来源是体系内前置课 G2-07 换热器芯体强度、耐压与热疲劳设计 的转述（⛔ 非标准原文），⛔ 端点不得当成可承诺值。⚠ 它们在本课的用途被严格限定为支撑「压力是材料分野的主导因素」这一条定性结论，⛔ 不得代进 σ_环向 = pD/(2t) 去算壁厚——耐压量级的分档与安全系数口径整条归 G2-07 换热器芯体强度、耐压与热疲劳设计。
⛔ 这条分野最容易被写坏的方式，是把它记成一个标签：「冷媒侧＝铝」。⚠ 这个全称不成立——冷媒侧同样有塑料件（例如低压侧的某些壳体与接管座）。判据是这一处的压力等级与温度，⛔ 不是「它在哪一侧」。⇒ 写设计准则时给判据，不给标签；否则读者会在边界工况上原样套用它——冷却液侧的局部高压支路、低压冷媒侧的支路，都是这条标签会翻车的地方。
R744 上百 bar 的静密封另有一整类失效，常规冷媒的密封经验平移不过去
如果第 ① 步判到了 R744 这一档，还有一件事必须在选型阶段就进来：爆炸减压（RGD）。
高压气体在服役中长时间溶进弹性体内部，快速泄压时来不及扩散出去，在密封件内部形成气泡并撕出裂纹——密封件外观完好而已经失效。
★ 它为什么是「另一类」，而不是「高压下压缩永久变形更严重」：常规冷媒侧的密封失效判据围绕压缩永久变形、溶胀与老化，全部是缓变过程；RGD 由一次泄压事件触发，与泄压速率和事件次数相关。⇒ 用前一套判据去测，一次都测不到它。
⇒ 今天就能用的一个动作：在设计压力表上把「泄压速率」单列成一个工况属性（而不是只记录压力峰值）。抗 RGD 的牌号、硬度、挡圈与间隙控制整条转给 G11-03 O 型圈、密封面与静/动密封设计，取值侧另见 I3-02 静密封/动密封结构设计与选型，本课⛔ 不给这些取值。
1.3 塑料侧的三条长期风险：它们都不在出厂检验里暴露
判据链第 ③ 步问的是「这个材料能不能长期泡在这个工质里」。塑料侧有三条风险，机理各不相同：
- 水解——乙二醇、水与高温长期作用打断酰胺键，材料脆化；
- 溶胀与环境应力开裂——介质渗入使尺寸变化、密封面的有效压缩率被破坏；内应力叠加化学环境导致脆断；
- 蠕变——长期恒定应力下缓慢、持续地变形。
★ 它们被合并成一条讲，不是因为机理相近，恰恰相反——三者机理完全不同，但在验收上的表现完全一样：出厂爆破合格、初装检漏合格，问题在几个月到几年之后才浮现。
⇒ 结论是一句需要反复说的话：它们不是「材料没选好」的偶发问题，是把只看初始态的验收当成了全寿命验收的必然结果。
⚠ 三者是三条不同的失效路，⛔ 不得互相推导——耐水解的牌号不等于低蠕变，反之亦然。三者的具体速率与门限取决于牌号、玻纤含量、介质配方与温度谱，本课⛔ 不给数；材料侧判据去向 H4-02 塑料件（尼龙/PPS）注塑与耐冷媒相容、H4-01 密封材料（EPDM/HNBR/氟胶）选型。
蠕变作用在密封上的路径，以及那个看起来很对的错对策
蠕变对密封的作用路径是可以写成一条链的：
塑料本体在密封压紧力下缓慢变形 ⇒ 槽深与压紧面的相对位置随时间改变 ⇒ 有效压缩率下降 ⇒ 密封比压落到临界值以下 ⇒ 开始渗。
看到这条链，最自然的对策是加大初始压缩率——「多压一点，衰减掉一些还够」。⛔ 这个对策是错的，而且它错在方向上：初始压缩率越大，弹性体承受的应变越大，压缩永久变形累积得越快；同时它对本体施加的反力越大，本体的蠕变速率越高。⇒ 两条曲线一起往坏的方向跑，这是正反馈，⛔ 不是补偿。
⚠ 同一个误解还有一个更隐蔽的版本：把「留裕量」理解成「往推荐区间的上端取」。它和上面是同一个动作。
★ 正确的对策是换结构，不是换数字（这条对策是本课归纳的）：用限位台阶或硬止点把压缩量做成一个由金属或高刚度结构决定的几何量 ⇒ 本体蠕变之后，压缩量仍由那个台阶决定，压缩率不再随时间走。第 6 讲会把这一类单列成一种密封界面形式，并给出它的设计要点（图 23）。
⇒ 今天就能用的判据：拿到一处塑料本体上的静密封，问一句——「这里的压缩量是由压紧力决定的，还是由一个几何尺寸决定的？」答案是前者，它就一定随时间走；答案是后者，本体蠕变只改变压紧力而不改变压缩率。静密封压缩率本身的典型区间、来源等级与必核的三个工况点在第 6 讲 6.2 给出，取值整条归 I3-02 静密封/动密封结构设计与选型、G11-03 O 型圈、密封面与静/动密封设计。
1.4 反钉子：「耐压不够就加厚壁厚」为什么在两条路线上都往反方向走
判据链走到这里，工程上要做第一轮壁厚取舍。它会碰上本课最容易被读反的一条。
先把公式摆出来：
σ_环向 = p·D/(2t)
σ_环向＝流道壁的环向（周向）膜应力 [MPa]；p＝流道内外压差 [bar，表压，口径见本讲开头]；D＝流道的当量内径 [mm]；t＝流道壁的名义壁厚（图纸标注值）[mm]。
t 摆在分母上，读起来它是一个可以自由往上调的自变量——调大它，应力线性下降，裕度线性上升。于是拿到一份耐压校核不过的流道本体，最顺手的动作就是在数模上把壁厚从 t 加到 1.5t~2t（或者在评审上提一句「壁厚再加一点保险」），并认为安全裕度按同比例提升、其余不受影响；压铸件上还会顺手把加强筋根部、法兰根部一起加厚。
⛔ 这个动作在两条成型路线上都往相反方向走。下面三层，一层一个理由。
第一层：在压铸里，壁厚是凝固补缩的自变量，不只是强度的自变量
局部加厚 ⇒ 该处的局部模数（这一块的体积与它的散热面积之比）变大 ⇒ 它凝固最晚，而周围先凝固的壳会把补缩通道切断 ⇒ 收缩得不到补偿，形成缩松与缩孔，位置在壁厚中面——恰恰是环向应力公式默认为完整均质材料的那个位置。
⇒ 名义 t 上去了，有效承载截面与致密性下去了，而且新增的疏松区正是贯穿漏路的温床。为「更耐压」做的动作，制造出了「更容易漏」的组织。
⚠ 附带一个常见的判错：只看图纸上的壁厚尺寸判热节。热节的判据不是壁厚的绝对值，是局部模数——筋根、法兰根部、壁厚突变处即使名义壁厚不大，模数也可能很高。⇒ 正确做法是让工艺侧用凝固仿真（MAGMASOFT / ProCAST 这一类）出一张热节图，并把它与流道承压位置、密封面位置叠在同一张图上看交集（第 3 讲图 11）。本课不给临界模数与壁厚窗口，材料侧判据去向 H1-04 铸造铝合金（压铸为主）的材料特性与热管理壳体选材。
第二层：公式的适用边界被跨过去了
σ_环向 = pD/(2t) 是薄壁圆截面的膜应力式，它有四条适用边界，必须同时成立（★ 这四条边界是本课补出的）：
| 边界 | 它说的是什么 | 越界之后 |
|---|---|---|
| 薄壁 | 该式忽略了沿壁厚方向的应力梯度 | 壁越厚，它越低估内壁应力、越偏危险侧 ⇒ ⛔ 不得反向使用（不能说「反正它保守」） |
| 圆截面或近圆截面（且远离端部与开孔） | 壁受的是拉 | 扁流道、方腔、带筋腔的平壁在筋间跨距上是受弯，应力随跨距的平方增长 ⇒ 设计变量变成筋数与跨距，对位判据见 G2-07 换热器芯体强度、耐压与热疲劳设计 的扁管条 |
| 壁为均质连续材料 | 壁厚方向上处处一样 | 压铸壁是「表皮致密层 + 内部疏松芯」的梯度材料；注塑壁在充填熔接线处是一个力学非连续界面；两半焊接件的承载截面是焊筋的熔合宽度而不是名义壁厚 |
| 内压主导 | 壁上的受载以内外压差为主，其余载荷可略 | 一旦外压/抽真空、装配预紧、温度梯度引起的热应力或安装约束力成为主导，该式给出的既不是控制应力、方向也可能反（外压侧还要另判失稳/屈曲，那是一条完全不同的判据）⇒ ⛔ 不得把它算出来的裕度写进这些工况的结论里 |
⚠ 本课涉及的三种壁全都在边界上或边界外。三种情形下，这个式子算出来的都不是控制应力——真正定成败的是「最弱截面在哪儿、它有多宽」，不是「名义壁厚标了多少」。⇒ 加厚一个本来就不是控制截面的地方，等于给错误的位置加料。
⚠ 「薄壁」到底薄到什么程度才算数：工程实务里同时流通多种口径（有按壁厚与直径之比写的，也有按直径与壁厚之比写的，门槛值随所依据的标准与保守程度不同）。本课不给任何单一门槛数值——本课没有取到标准原文，给一个数就是编。⇒ 须按本项目所依据的标准核，⛔ 不得凭记忆取一个数；但方向是确定的，写在上表第一行：越厚越偏危险侧。
⚠ 还有一个直接的代入错误：把扁流道的短边尺寸当成 D 代进去。正确做法是先判截面形状，非圆截面走跨距—受弯那条判据。
第三层：注塑侧同样反向，而且伤的是密封
壁厚加大 ⇒ 冷却与凝固时间变长、体积收缩量变大、玻纤取向差异被放大 ⇒ 缩痕与翘曲加剧 ⇒ 密封面平面度劣化。而泄漏量随密封面间隙的三次方变化：在层流平行平板这一理想化模型下，间隙翻倍，泄漏量放大到 8 倍（式子与它的适用边界在第 6 讲 6.4）。
⇒ 为「抗破裂」做的动作，把「防渗漏」那一侧做坏了。⚠ 而这两件事在验收上是分开测的 ⇒ 爆破合格不会暴露它。
正确动作：先判「我要抗的是破裂还是渗漏」
两类失效的控制量不同：破裂由最弱截面的承载能力决定，渗漏由最大间隙与最连通的孔隙路径决定。⇒ 一个动作对前者有利，对后者可能有害——局部加厚就是最典型的那一个。
| 我要抗的是 | 有效动作 | 它作用在哪里 |
|---|---|---|
| 破裂 | 改截面形状：加筋、把扁截面改成近圆截面、缩小当量内径 D | 换掉控制应力本身 |
| 把壁厚做均匀、让过渡平缓 | 消掉热节与翘曲这两个副作用 | |
| 渗漏 | 改致密性：真空压铸、含浸封孔（第 3 讲） | 切断体缺陷贯穿这条路径 |
| 改界面位置：把充填熔接线与焊缝赶离承压区与密封区（第 4 讲） | 把界面挪出高应力与密封区 | |
| 改密封界面几何：限位台阶控压缩量、控表面粗糙度 Ra 与平面度（第 6 讲） | 把间隙这一侧管住 |

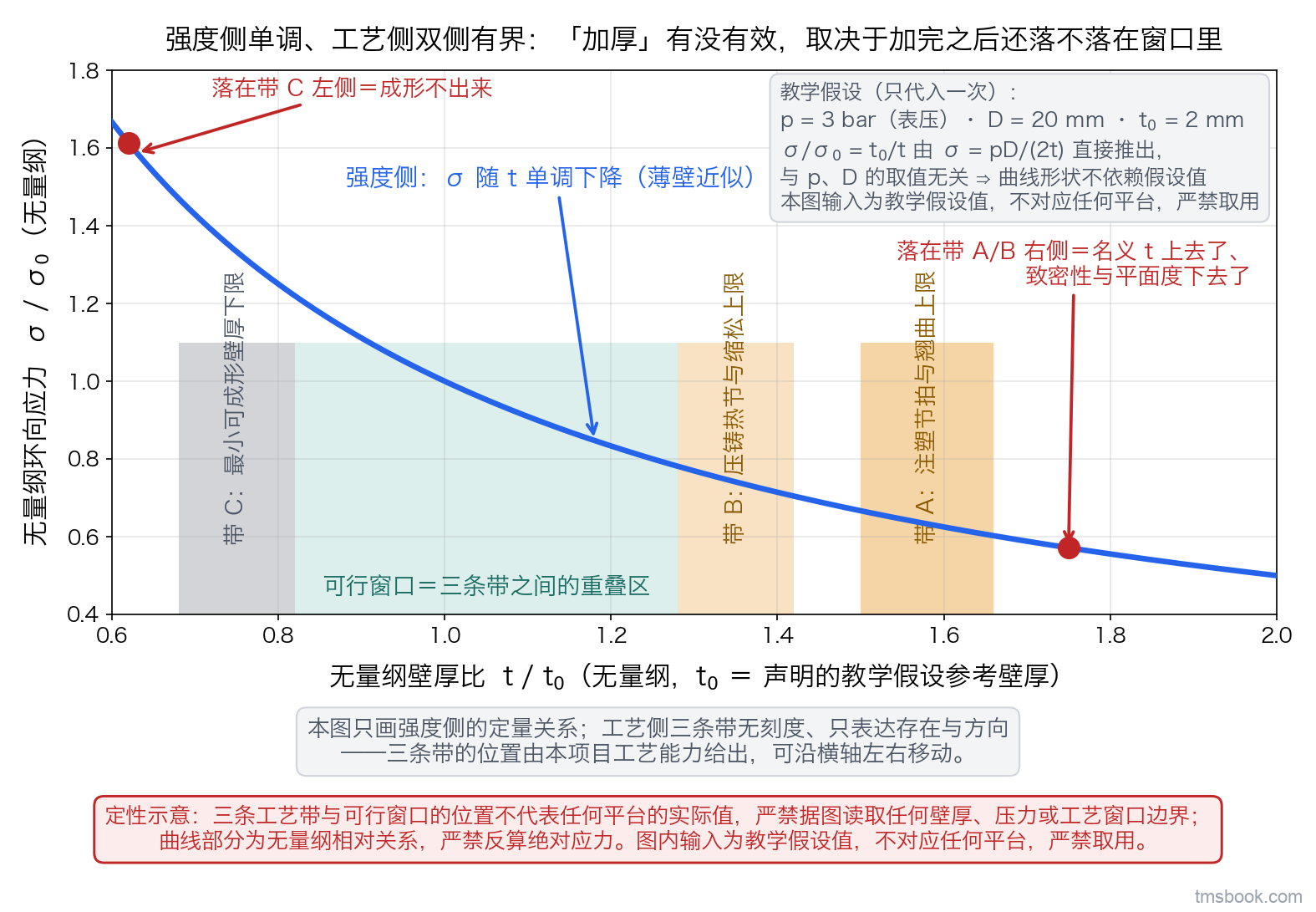

加厚壁厚只在一种情况下是有效动作：壁厚仍然均匀，且加厚之后仍落在该工艺的壁厚窗口之内（图 4 的三条带之间）。越出窗口之后，它就是一个同时降低致密性与平面度的动作。
⚠ 最后一个易错点：把两类失效合并成「强度不够」一句话交给结构工程师。⇒ 正确做法是在工艺-密封评审上分两栏走（第 7 讲图 30）。本课不给任何门限值，本课给的就是上面这张动作清单与它们各自作用在哪一边。
本讲小结
- 选成型路线＝选定这个本体后半生要防的那一整类漏路，而开模那一刻它就不可逆 ⇒ 评审第一问改成「这条路线带进来的那类漏路，我用什么判据挡、用什么手段查」；
- 介质能跑出去的路径有八类（本课归纳，分类轴＝路径穿过的是哪一种材料或界面），其中嵌件与异种材料界面、渗透、服役新生这三类出厂检验不暴露；
- 每一处密封界面都要答得出「谁造的 / 按哪条判据验 / 坏了谁能修」——答不全的就是隐性漏点，而第二列最常空；
- 选型是一条有先后的判据链：介质与压力、耐温、长期相容三步一票否决，拓扑与排空性、年量与投资两步才是比较；
- 塑料侧的水解、溶胀与应力开裂、蠕变三条风险机理不同而验收表现相同——都要等几个月到几年 ⇒ 把时间摆进判据；蠕变的对策是把压缩量做成几何量，⛔ 不是加大初始压缩率；
- σ_环向 = pD/(2t) 只在薄壁、圆截面、均质连续壁、内压主导四条同时成立时有效；四条里任何一条不成立就换判据，⛔ 不要继续用它算裕度。动手之前先判：我要抗的是破裂，还是渗漏？
后面还有 6 讲正文 · 关键公式 · 案例拆解 · 常见误区 · 动手做
