G8-01 集成热管理模块（TMM/阀岛/超级水壶）架构
课程代码 G8-01 · 板块 G 总成级产品专题 / G8 集成热管理模块 TMM 时长 约 4 小时（6 讲 + 1 次架构取舍研讨） 适合对象 系统架构 / 结构工程师；做集成模块架构选型的主导岗（专家选修） 前置 B3-01 冷却液回路拓扑；B3-05 集成模块的整车架构取舍与边界划分；G4-03 多通阀结构与密封 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 G8-01 大纲的完整展开版
引言：把十几个接头焊死在一个壳体里
打开一台传统燃油车改电的早期车型的机舱，你会看到一幅典型画面：两三个电子水泵、几只两通/三通阀、一台 Chiller、一个膨胀水壶，靠十几段橡胶管和金属管路连成一张网。每一段管路两端各有一个接头，每一个接头都是一处需要拧紧、需要密封、需要在总装线上人工装配的潜在漏点。这套系统能工作，但它是"拼出来"的，不是"设计出来"的整体。
集成热管理模块（Thermal Management Module，TMM） 要做的事，就是把这张松散的管路网"收进"一个壳体：阀、泵、水壶、甚至 Chiller 和板式换热器，全部集成在一个模块内部，靠内部流道走通，只在模块与整车之间留下少数几个标准化接口。本课「典型案例详解」那一个量产项目的实测口径是：原来二十余处的现场拼接外部可拆接头，收敛成个位数的外部流体口。⚠ 这是那一个项目自己的数，⛔ 不是通用值、⛔ 也不得由它推出任何通用削减比——接头数取决于回路拓扑、部件数与管路分段方式，清点规则与一份教学假设清单见 §1.1。
这门课要回答的核心问题不是"某个具体 TMM 长什么样"，而是三个更根本的判断：集成到什么程度合适（三档集成度怎么选）、模块的边界应该划在哪里（什么该进模块、什么该留在整车侧）、集成换来的好处和背上的代价分别是什么。这是整个 G8 模块的总纲——后面每一讲具体形态的课（CIM/RIM/ITMM/RIU 这四种集成形态的选型与演进见 G8-10 四种集成形态（CIM/RIM/ITMM/RIU）选型与演进），都是在这三个问题上做具体化展开。
⚠ 先把两套分类轴分清楚，全篇不混用：三档集成度（阀岛 → 超级水壶 → 全集成 TMM）是按集成程度分的，本课第 1 讲讲它；四种集成形态（CIM/RIM/ITMM/RIU）是按集成的介质域与对象分的，见 G8-10 四种集成形态（CIM/RIM/ITMM/RIU）选型与演进。⛔ 两套轴不互推、不并列——阀岛是集成度谱系的最低一档，同时也是 CIM 这一形态的组成部分（见 G8-06 冷却液侧集成模块（CIM）：阀岛/泵/膨胀壶一体化架构 冷却液侧集成模块（CIM）：阀岛/泵/膨胀壶一体化架构），它不是与 CIM 并列的第五种形态。
第 1 讲 从散件到模块：集成买到的是「连接前移」，买不到「密封消失」
这一讲要立起三件事：一，传统散件方案的病根到底是什么，以及它为什么是一个可以被任何人复算的计数；二，集成不是"上"或"不上"的开关，而是一个三档的连续谱，档位按什么判；三，集成动机的全集有六项——而这六项恰好全都是当期就能数出来的量，这正是本课第一根钉子的起点。本讲不下"该不该集成"的结论（那是第 6 讲的活），只做两件事：把天平的收益侧称准，并把"另一侧还没有被称过"这件事摆到台面上。
1.1 传统方案的病根是「接头即漏点」：一个密封界面同时是四样东西
先把传统分散式方案的问题说透。一套典型的冷却液热管理系统，部件包括：电子水泵（常常不止一个）、多通阀或多只两通/三通阀、Chiller（冷媒-冷却液换热器）、膨胀水壶/去气罐，以及把它们逐段连起来的管路。这些部件分散布置在机舱各处，每一段管路的两端各有一个可拆接头（快接、卡箍或螺纹）。
先把本课两个最容易被混用的术语定死，全课统一，⛔ 不得互换：
- 外部可拆接头——模块或部件对外的机械连接界面，装配线上可拧可拆、售后可再拆（快接、卡箍、螺纹接头）。
- 内部密封界面——模块内部出厂即封死、现场不可检修的静密封界面：阀体与流道块之间的 O 形圈、盖板密封面、焊缝与摩擦焊界面、传感器螺纹口、泵与壳体的静密封。
- 外部流体口——集成后壳体对外保留的流体接口，它是"外部可拆接头"在集成方案里的形态。
⛔ 这三者不得互相替代、⛔ 不得相加、⛔ 不得比大小之后当成同一件事的两种说法。本讲义中凡出现"接头"二字，一律带"外部"或"内部密封界面"的限定，⛔ 不裸写。
为什么说"接头即漏点"。 这不是修辞，而是两条互相独立的劣化路径同时挂在同一个计数上：其一，任何机械密封界面都有非零失效概率，界面越多，整套系统的累计泄漏概率越高；其二，装配一致性随人工介入次数下降，接头越多，总装线上需要人拧紧、需要人检漏的次数越多。所以一个接头同时是四样东西——一处失效概率、一道装配工序（拧紧力矩＋检漏）、一个物料号、一次人工介入机会。这四样各自对应一个不同职能的成本账，也正是下一节六项集成动机的来源。
工程量级：这个量是可复算的，本课只给清点规则。 接头总数是平台相关量，取决于回路拓扑、部件数与管路分段方式，⛔ 本课不给通用值，只给一条谁都能照着数的规则：
外部接头数 ＝ 各部件对外端口数之和（管路每段两端各计 1） 电子水泵 2 口 · 八通阀 8 口 · Chiller 冷却液侧 2 口 · 膨胀水壶/去气罐 进/回/除气 3 口 · 管段每段两端各 1
拿一份教学假设的部件清单（电子水泵×2 ＋ 八通阀×1 ＋ Chiller×1 ＋ 去气水壶×1 ＋ 管段×10）走一遍这条规则：
4 ＋ 8 ＋ 2 ＋ 3 ＋ 20 ＝ 37（按端口清点，无量纲计数）
⚠ 这个 37 是教学假设值，它唯一的用途是演示"任何人拿同一份部件清单，都能数出同一个数"——⛔ 它不对应任何平台，⛔ 不得当作可取用值，⛔ 不得由它推出任何"削减比例"。
⚠ 口径要先讲死。 本课一律按端口清点。若改按"配合对"清点（一处连接算一个，不管它由两个端口配合而成），同一份清单会得到大约一半的数。两套口径各自都自洽，但 ⛔ 不得混用、⛔ 不得把两套口径数出来的数放在一起比大小——并列比较的前提是同一套清点规则。
⚠ 本讲义后面出现的"二十余处"，是典型案例那一个项目自己的实测口径（它的部件构成与管路分段与上面这份教学清单并不相同）。⛔ 它与 37 不得互相比大小，⛔ 两个数也都不得被推广成通用值或通用削减比。
易错点：把"接头数"和"管段数"混为一谈——一段管两端是两个接头，十段管是二十个而不是十个。动手做① 要交出的正是这张按端口清点的表，判据只有一条：换一个人拿同一份清单，能不能数出同一个数。
⚠ 接头削减 ≠ 漏点削减——本课第一根钉子的第一处落点就在这里。
集成消灭的是"管路两端的可拆接头"这一类，不是密封这件事本身。模块内部仍然有大量密封界面（上面定义的那一组），它们只是从"装配线上可拆、售后可换"变成了"出厂即封死、现场不可检修"。把外部流体口数直接当成漏点数，等于默认内部密封界面的失效率为零。

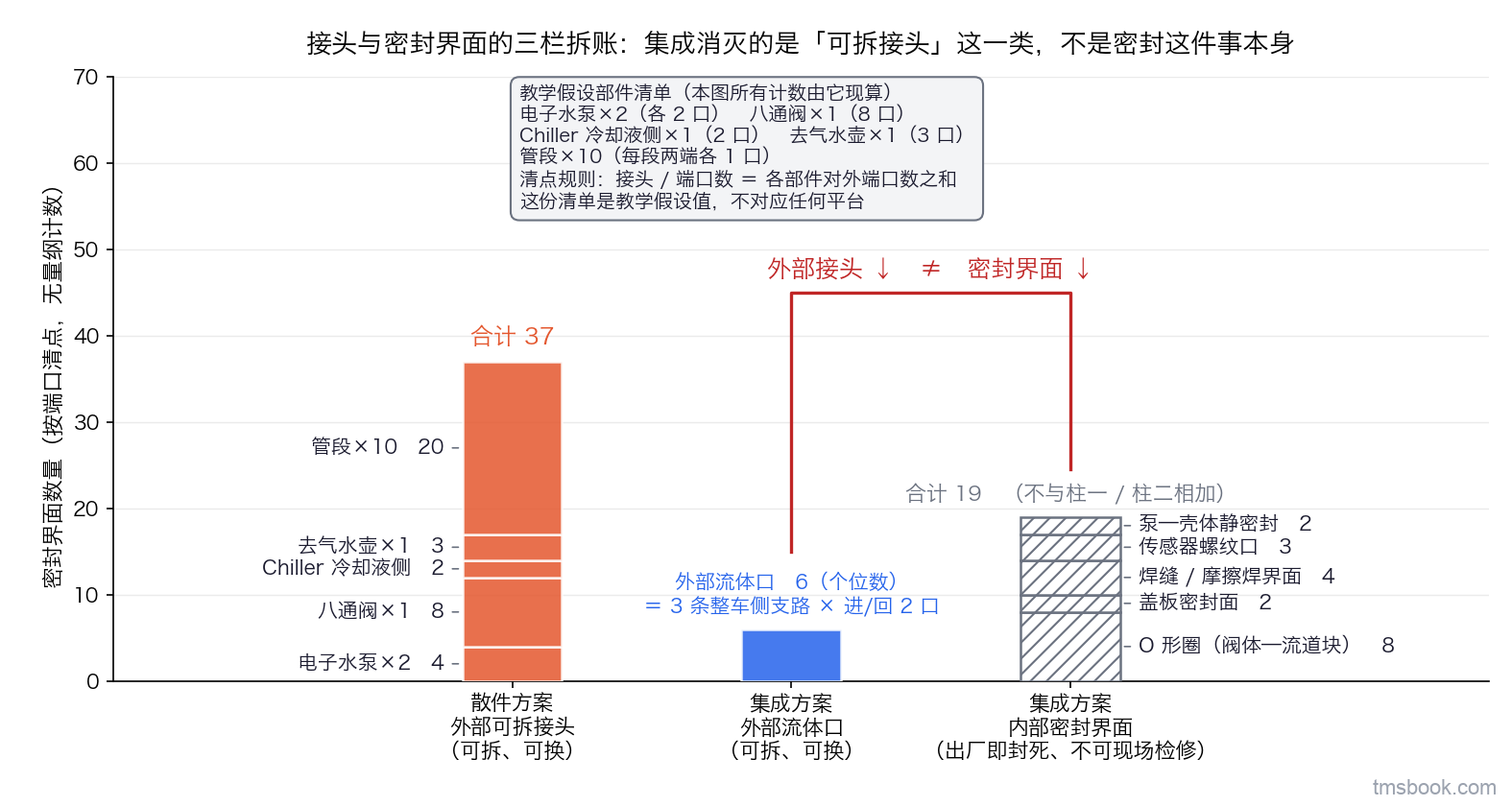

内部密封界面数同样是平台相关量，⛔ 本课不给数。正确做法是分成两个量分别报（见 §1.3 图2a 的第二、三根柱），并且写明：内部密封界面一旦失效，后果比外部接头更重——不可现场检修，最小更换粒度是整个模块。
★ "接头削减"与"漏点削减"是两个量，不是一个量的两种说法——这一条判据是本课归纳的。把两者当成同一个量是行业里很常见的省略写法，本课 ⛔ 不采用。
1.2 三档集成度是一个连续谱不是开关：档位按壳体里进了什么判
集成不是非黑即白的选择题，而是一个程度问题。集成度是本课的程度轴，它的定义是"模块壳体里到底'吃'进了哪些部件"——⛔ 它不是"零件数多少"。三档划分如下：
- 阀岛（valve island）——最基础的一档：多通阀本体＋集成流道块，把阀路的连接关系收进一个流道块；电子水泵、膨胀水壶等仍在模块外独立存在。 ⚠ 多通阀＝一只阀体内做出多个端口与一套可切换的连通关系，用一个执行机构完成整套回路的模式切换（改变阀内连通关系，让同一套回路在不同工况下走不同流路）；产业里最有名的一例是八通阀（Octovalve）。阀内的连通关系怎么排、真值表怎么写，⛔ 不在本课射程内（见 §1.4）。
- 超级水壶（super manifold）——阀岛 ＋ 电子水泵 ＋ 膨胀水壶/去气罐 ＋ 传感器。这一档已经能把绝大多数管路接头收敛掉，是目前产业里最常见、最成熟的量产集成形态。
- 全集成 TMM——再纳入 Chiller、板式换热器、甚至电子膨胀阀（EXV），意味着冷却液侧与冷媒侧两种介质在同一个壳体内交汇。
为什么这样分档：分档的自变量是"模块内是否出现新的介质、新的压力等级"。 阀岛与超级水壶都还是单一低压水路，密封形式、壁厚思路、成型工艺与验证链是同一套；而到全集成 TMM 这一步引入了高压冷媒侧，这四样整条链都要换一套——所以从第二档到第三档是跳变，不是渐变。两侧的压力差在什么量级、σ_环向 = pD/(2t) 怎么用来判"该不该进同一个边界"，见第 2 讲 §2.2 与图3（式中 t ＝ 壁厚）。
档位判据（全课统一）：档位按壳体里到底进了什么判，⛔ 不按商品名判。 产业上"超级水壶"这个商品名常常已经把 Chiller 一并做了进去——只要 Chiller 或板式换热器进了同一个壳体，冷媒就进了模块，按上面第 3 条它已经落在全集成 TMM 这一档，哪怕它仍然叫"超级水壶"。本讲义后面所有案例与动手做的定档，一律按这条判据认定，⛔ 不跟着商品名走。
每上一档，四样东西同步抬高：集成收益（外部接头进一步收敛）、模具与开发的一次性投入、失效影响面、验证难度。这四样都随"模块内部件数与介质种类"单调增长 ⇒ 最优档位是一个内点，不是端点，"越高越好"在这条轴上不成立。
选档的自变量有四个，⛔ 技术先进性不在其中：预期累计产量 × 售后维修策略（是否接受整模块更换）× 平台复用宽度（这一个模块要覆盖几个车型）× 模块内会不会出现第二个压力等级。回本产量 N* 怎么算、两个反问怎么问，都在第 6 讲给（回本产量账见 §6.3 图6 左图，归一化无量纲；两个反问见 §6.6）；⛔ 本课不给任何货币数值。
⚠ 符号钉子：本讲义的 N 一律指「累计产量」（辆），回本产量记 N*，⛔ 不与别的量混用。这与 t/τ、R_导热/R_模块 是同一类钉子：端口数、接头数这些计数量，本课要么写中文（「端口数」「外部接头数」），要么写成带下标的 N_x（如「关键公式详解」里的 N_外部可拆接头、N_外部流体口）——⛔ 裸写的 N 不表示任何计数。
易错点：把集成度当成技术先进性指标，用"竞品做到第三档所以我们也要"代替判断。正确做法是把上面四个自变量各写一句本项目的现状（预期累计产量多少、售后允不允许整模块更换、平台要覆盖几个车型、模块内会不会出现冷媒侧），再选档。
1.3 集成动机的全集是六项，而这六项恰好全是「当期可数」的量
先画全集，再逐项核对。 ★ 这六项是沿什么线索数出来的？——⛔ 不能沿"漏点"这一条最直观的线索往下数：那条线索只数得出前两项，会整类漏掉后四项，而它们分属工艺、布置、水力、PDM 四个完全不同的职能，根本不在"密封"这条线索上。★ 有没有不在这条线索上、但同属"集成动机"的东西？有——把问题换成"这项好处由谁、在什么阶段、用什么方法给出"，重排一遍才补得齐。六项如下，每项都写明度量方法 / 责任方 / 可观测时刻：
- 外部接头数 ↓｜度量：按 §1.1 的端口清点规则，对散件版与集成版两份部件清单各数一遍｜责任方：系统架构｜可观测时刻：图纸与部件清单阶段；
- 漏点（外部可拆密封界面）数 ↓｜度量：同第 1 项的规则，但必须与"内部密封界面"分列两栏，⛔ 不合并｜责任方：架构 ＋ 密封设计｜可观测时刻：外部一栏当期可数，内部一栏要等结构详设；
- 总装工时与工位数 ↓｜度量：工艺工程按工序节拍核算（吊装、对接、拧紧、检漏、灌注排气各占多少）｜责任方：制造工艺｜可观测时刻：工艺方案冻结后；
- 机舱包络体积 ↓｜度量：布置在数模里量"模块包络 ＋ 装配操作空间"之和，与散件版逐项对比｜责任方：整车布置｜可观测时刻：布置方案阶段；
- 管长与压降 ↓（进而泵功 ↓）｜度量：按 ΔP_模块 = Σ ζ_i·(ρv²/2) 重算模块内阻曲线，再与泵性能曲线求交点｜责任方：系统与 1D 水力仿真｜可观测时刻：内阻曲线核算完成后； ⚠ 这一项的方向不是自动成立的，本课在这里先点破一句常被读反的话——"集成缩短了管路，所以压降一定下降，可以选小一号的泵"：管路缩短确实降低沿程损失，但模块内流道当量直径小、拐弯密、阀口多，局部损失 Σζ 可能把省下的更多地吃回去，两项相消之后的方向取决于具体流道设计。⛔ 因此不得沿用散件方案的泵选型、更不得降一档选泵——那样做的后果是集成后某条支路欠流。必须按上式重算，方法与工作点见第 3 讲 §3.3 与图4；
- 物料号/零件号数量 ↓｜度量：在 PDM 里对两版 BOM 的零件号计数｜责任方：PDM 与 BOM 管理｜可观测时刻：BOM 冻结后。
为什么六项必须分开列。 它们的度量方法与责任方各不相同，合并成一句"集成更好"，就没有任何一项能被验证——评审时也就没有任何一项能被追问。六项共同指向的是同一件事：把"连接"这件事从总装线上现场拼装，前移成模块出厂时即已成型。理解了这一点，才能理解为什么集成是热管理系统演进的一个明确方向，而不是某家企业的营销噱头。
⛔ 六项一律不给"削减 XX%"这类比例：削减多少取决于原方案的管路走向、总装线节拍与机舱布置，须由本项目的工艺工程与 1D 水力仿真给出。说不出度量方法的那一项，写"本项目尚未定义"，⛔ 不许省略——在评审材料里，省略掉的项等于零。
【钉子① 在这里立起来】集成的账，两侧不能用同一个模型算。
回头看这六项：它们全是当期可数的量——拿一张部件清单、一份布置数模、一版 BOM，在项目早期就能逐条清点出来。而集成的代价侧几乎全在另一头：失效影响面放大、最小更换粒度放大、与整车架构强耦合、模具与开发的一次性沉没投入、内部流道成型后不可清理、一个连接器汇总后诊断可分辨性下降、同壳体的热串扰……这些是跨期的、条件性的量，要等 DFMEA 做完、产线跑起来、售后返回件数据回来才现形。其中"内部流道成型后不可清理""诊断可分辨性下降""退役后拆解回收变难"这三项，在常规的集成收益评审材料上⛔ 连出现都不会出现——它们是本课归纳补出的；代价侧的完整全集与逐项归属在第 6 讲给。
⇒ 两侧的可观测时刻根本不同。用同一张表把两侧并列相加，等于用一个已知量去减一个未知量；而一个只做加法的评审必然给出"集成"的结论，因为天平的另一侧根本没有被称过。
本讲先把评审的规矩立下来，第 6 讲收口成两张清单和两个反问：收益侧与代价侧两张清单同时出——收益侧每项写清度量方法与责任方（就是上面六项），代价侧每项写清"由谁、在什么阶段给出判断"；说不出来的标为未知，⛔ 不许缺省成零。
1.4 本课在谱系里的位置与射程：两套分类轴，⛔ 不得互推
（一）三档集成度与四种集成形态是两套不同的轴。
- 三档集成度（阀岛 → 超级水壶 → 全集成 TMM）：自变量是"吃进了多少部件"，这是程度轴，§1.2 讲的就是它；
- 四种集成形态（CIM 冷却液侧 / RIM 冷媒侧 / ITMM 冷媒与冷却液一体 / RIU 以压缩机为载体）：自变量是"模块里走的是什么介质、以什么为载体"，这是介质域轴，见 G8-10 四种集成形态（CIM/RIM/ITMM/RIU）选型与演进（四种集成形态选型与演进）。
同一个实物模块在两套轴上各有一个坐标：一个超级水壶在程度轴上是第二档，在形态轴上是 CIM。⛔ 从"它是 CIM"推不出"它是第二档"，反之亦然——这是两条互不相干的判据链，⛔ 不得互相推导。阀岛是集成度谱系的最低一档，同时也是 CIM 这一形态的组成部分（见 G8-06 冷却液侧集成模块（CIM）：阀岛/泵/膨胀壶一体化架构 冷却液侧集成模块（CIM）：阀岛/泵/膨胀壶一体化架构），它不是与 CIM 并列的第五种形态。
易错点：在选型讨论里把"要不要上 ITMM"和"要不要提高集成度"当成同一个问题，于是把介质域的决策（要不要把冷媒侧收进来）和程度的决策（要不要把泵收进来）搅在一起，两个都答不清。正确顺序是：先在形态轴上定介质域（去向 G8-10 四种集成形态（CIM/RIM/ITMM/RIU）选型与演进），再在程度轴上定档位（本课）。★ 两套轴的关系是本课归纳的。
（二）本课向上承接谁。 TMM 这个概念不是凭空出现的，它是整车热管理架构演进的自然结果。B3-05 集成模块的整车架构取舍与边界划分（集成模块的整车架构取舍与边界划分）在整车架构层面回答两件事：为什么要走集成路线，以及整车级的边界怎么划；B3-04 热泵型整车热管理架构（多通阀一体化方案）（热泵型整车热管理架构（多通阀一体化方案））讲多通阀作为架构核心部件如何把原本分散的阀路收拢成一体化方案。本课承接这两讲，把视角从"整车架构选择"收拢到"TMM 这个产品本身该怎么设计"——这是从架构决策到产品定义的过渡。
⚠ "边界"这件事在三门课里各管一层，别混：B3-05 集成模块的整车架构取舍与边界划分 管整车级边界（模块与整车架构之间怎么切、切几块）；本课第 2 讲管模块级边界（某个具体部件该进这个模块还是留在整车侧）；G8-05 集成模块的装配、检漏与售后可维护性（集成模块的装配、检漏与售后可维护性）管可维护性这一侧的落地——维修粒度、检漏方式与售后策略怎么反过来约束前面这条边界。
（三）本课的射程，写死在这里。 本课是 G8 板块的总纲，只做集成度层面的架构判断：三档怎么选、模块边界怎么切、收益与代价各是什么、什么时候不该再往上集成。以下几样明确不在本课射程内，只给去向：
- ⛔ 不复刻任何阀位真值表与模式表，⛔ 不做整车级量产方案解构——这件事分两半交付（详见 §3.1）：真值表与模式表怎么写、怎么用这套方法论是 G8-06 冷却液侧集成模块（CIM）：阀岛/泵/膨胀壶一体化架构（冷却液侧集成模块（CIM）：阀岛/泵/膨胀壶一体化架构）的交付物；具体到某台量产车的阀路与模式表是 B3-08 标杆车型架构解构：Model Y 八通阀 / 小米 SU7 九通阀双模热泵 / 比亚迪直冷直热 / 问界 M9 增程 TMS（标杆车型架构解构）的交付物。本课只做集成度层面的定性对照；
- ⛔ 不给壁厚数、不做强度校核与爆破裕度——见 G2-07 换热器芯体强度、耐压与热疲劳设计（换热器芯体强度、耐压与热疲劳设计）与 G11-03 O 型圈、密封面与静/动密封设计（O 型圈、密封面与静/动密封设计）；
- ⛔ 不给清洁度等级号、颗粒尺寸限值与检测方法参数——见 I5-05 流体回路技术清洁度与颗粒污染控制：目标设定、检测方法与产线管控（流体回路技术清洁度与颗粒污染控制）；
- ⛔ 不给可靠性分配与寿命统计口径——见 I6-04 可靠性目标、分配与寿命数据统计（TMS 可靠性量化入门）（可靠性目标、分配与寿命数据统计），集成后的失效模式重做与共因分析见 I7-01 热管理系统/零部件 DFMEA 实操、I7-02 失效安全（Fail-safe）与冗余设计。
四形态各自的方法论交给 G8-06 冷却液侧集成模块（CIM）：阀岛/泵/膨胀壶一体化架构~G8-09 以压缩机为载体的冷媒侧总成（RIU）：集成边界与热-振-EMC，形态选型与演进交给 G8-10 四种集成形态（CIM/RIM/ITMM/RIU）选型与演进，可燃工质的特殊约束交给 G8-11 R290（可燃工质）系统的集成模块选型：充注量账本与 RIU 路径，标准化与平台复用交给 G8-04 模块化标准化与平台复用策略，装配、检漏与售后可维护性交给 G8-05 集成模块的装配、检漏与售后可维护性，流道成型工艺与密封交给 G8-03 集成模块的流道注塑/压铸工艺与密封。写死射程的理由很实际：不写死，本课必然与相邻十门课重叠，读者会在两门课里读到两套说法。
本讲小结：散件方案的病根是"接头即漏点"，而接头数是可复算的——按端口清点，⛔ 不给通用值只给规则；集成消灭的是外部可拆接头这一类，不是密封本身，内部密封界面只是变成了不可现场检修的形态，两者是两个量、⛔ 不得混报；集成动机的全集是六项，各有各的度量方法、责任方与可观测时刻，且六项全是当期可数的量——而代价侧几乎全是跨期、条件性的量，⇒ 两侧不能用同一个模型算（钉子①，第 6 讲收口）；集成度分三档、按壳体里进了什么判而 ⛔ 不按商品名判，每上一档收益、投入、失效影响面与验证难度同步抬高，选档看产量 × 维修策略 × 平台复用宽度 × 压力等级；三档集成度与四形态是两套轴、⛔ 不得互推；本课只做集成度层面的架构判断，阀位真值表、强度校核、清洁度等级与可靠性分配一律只给去向。
后面还有 5 讲正文 · 关键公式 · 案例拆解 · 常见误区 · 动手做
