G7-06 FEM 结构、抗石击与耐久设计

课程代码 G7-06 · 板块 G 总成级产品专题 / G7 前端冷却模块 FEM 与 AGS 时长 约 3.5 小时（5 讲 + 1 次耐久试验矩阵实操） 适合对象 结构与试验工程师；负责 FEM 结构耐久与验证的人（必修） 前置 G7-01 FEM 总体设计；I6-03 腐蚀防护与环境适应性设计 本讲义定位 讲师授课蓝本 / 学员自学讲义

---

引言：前端模块是全车最"挨打"的总成

一台车上，前端冷却模块（FEM）待的地方最凶险。它顶在车头最前面，迎着砂石飞打、迎着雨水盐水、跟着车身一路颠簸，还要在机舱高温里被反复烤——热了又冷、冷了又热。别的总成藏在舱内讲究性能，FEM 讲究的是扛造：性能再好，两三年后翅片被打伏、扁管被打穿、支架被腐蚀穿孔，一切归零。

这门课不讲 FEM 怎么散热（那是 G7-01 的事），只讲一件事：怎么让 FEM 在整车寿命里活下来。载体框架怎么选材、怎么隔振、怎么补偿热膨胀；正对格栅的翅片怎么防飞石；铝芯体和钢支架凑在一起怎么防电偶腐蚀；最后，怎么把这些设计意图落到振动、热冲击、盐雾、石击的耐久试验谱上去验证，再用累积损伤法读懂试验结果。

贯穿全课的一条主线是：FEM 的失效很少是单一原因，往往是"机械损伤—漏点—腐蚀"的连锁。一颗飞石打破翅片，既是漏点的起点，也是腐蚀的起点。理解了这种连锁，你就知道为什么抗石击、防腐、耐久试验必须放在一门课里讲——它们本来就是一件事的几个侧面。

---

第 1 讲　载体框架与悬置

FEM 的一切结构问题，从"用什么骨架把这堆换热器挂起来"开始。载体框架（carrier）既要托住散热器、冷凝器、中冷器、风扇，又要把整个模块连到车身前端。它是 FEM 的脊梁，也是耐久设计的第一战场。

1.1 塑料—金属混合、SMC 与钣金载体的取舍

载体框架有四条主流技术路线，选哪条不是拍脑袋，而是在几个相互冲突的维度上做权衡：刚度、重量、成本、耐温、集成度、防腐。

• 全钣金载体：刚度高、成本低、耐温和抗蠕变最稳，但重、集成度差（卡扣、导风筋都得额外加工件），而且钢件本身要做防腐。
• SMC（片状模塑料，玻纤增强热固性）：耐温好、尺寸稳定、刚度不错，但材料脆、偏重、成本高。
• 塑料—金属混合框架：用钣金冲压件承力，用注塑塑料包覆并集成造型和卡扣。它把"承力"交给金属、把"集成"交给塑料，兼顾刚度与轻量化，是当前多数乘用车 FEM 的主流方案。
• 全塑料注塑载体（PP-LGF / PA-GF 一体成型，⛔ 无金属承力嵌件）：整块一次注塑，最轻、成本最低，集成度与防腐都是四条里最好的（没有金属就没有钢件锈蚀，也没有 1.3 要处理的铝—钢失配）。代价集中在两处：刚度最弱（纯塑料截面的模量比钢低一到两个量级，要靠加厚与筋结构补，补得太多重量优势就没了）与长期耐温最弱（1.4 的蠕变在这条路线上是主要约束，不是次要约束）。⇒ 它的适用边界很清楚：模块质量轻、机舱温度不极端、承力路径能绕开纯塑料截面的车型。⛔ 两个方向都别做错——不能因为矩阵里"没有这一行"就整类排除（它在重量与成本上常常最优），也不能把混合框架"金属承力"那套假设照搬过来，把锁扣、牵引点、悬置座直接落在纯塑料截面上。

要点在于：没有哪条路线在所有维度上都赢。混合框架之所以流行，是因为它在"刚度够用、重量可控、集成度高"这个组合上最平衡；但它也把问题引向了 1.3、1.4 要讲的异种材料失配和塑料蠕变。选型的第一步，是先想清楚这台车的 FEM 到底受多大载荷、机舱多热、成本卡多严，再对着这几个维度打分。

这里要把本课的边界说清楚：选材与扛造耐久归本课；载荷工况的定义、刚度与一阶模态的目标值、成型与装配工艺（大框架的注塑翘曲与熔接线、金属包塑热铆、电泳过炉兼容）、RPS 定位基准与前端容差吸收，归 G7-07 FEM 载体框架（carrier）结构设计：载荷工况、模态目标与成型/装配工艺 FEM 载体框架结构设计。两门课不重写：本课回答「选哪条路线」，G7-07 回答「选定之后怎么算、怎么造、怎么定基准」。

1.2 悬置隔振：与压缩机、风扇激励的隔离

FEM 不是硬连在车身上的，而是通过悬置（橡胶隔振垫、衬套）挂上去。悬置的作用是隔振——既隔离路面经车身传上来的激励，也隔离模块自身产生的激励：风扇旋转的不平衡量、压缩机运转的周期性激励。

隔振的物理原理，就是让结构的固有频率 f_n 远低于激励频率。只有当激励频率高于固有频率约 √2 倍以上，隔振系统才真正进入"衰减区"，把振动能量挡下来；反过来，如果激励频率正好撞上 f_n，不但不隔振，还会共振放大。固有频率由悬置刚度 k 和模块质量 m 决定，见第 4 讲的 f_n 公式。

难点在于：风扇和压缩机的激励频率随转速变化，是一条频带而不是一个点。悬置设计要保证模块的固有频率避开这整条激励带，同时橡胶还得软到能隔振、硬到能定位。但「软硬之间的平衡」不该停在手艺二字，它有可以写下来的判据出口：

• 软的一端由传递率定：先定「在最低那一档激励频率上要衰减到什么程度」，由传递率曲线反查所需的频率比 r（工程上常取衰减到三分之一量级这一档，对应 r 要到 2 上下），再由 f_n = f_min / r 反推悬置的目标动刚度。⚠ 这里的 f_min 只取风扇/压缩机激励带的下缘（4.2 里那条 40~90 Hz 的带），⛔ 不取路面激励带的下缘——理由见下面「悬置只隔哪一条带」那一段。
• 硬的一端由位移与定位定：自重下的静态下沉量、以及急加速/制动/过坎冲击下的最大位移，都必须小于模块与周边件（护风罩、保险杠、大灯）的最小间隙，并且不能把进出水管与线束拉扯到位移极限。这一条给出刚度的下限。
• 两端夹出来的那段区间就是选型窗口。落不进窗口，要改的是质量分布或悬置点数量与位置，而不是继续在胶料硬度上试。

那这个 f_n 大致落在哪一档？算之前先有个量级感，免得算出个离谱的数还往下走：乘用车 FEM 悬置的目标 f_n 常见落在 12~25 Hz，多数量产平台在 15~20 Hz 一带——它要同时低于风扇/压缩机激励带（见 4.2）足够多，又不能低到让静态下沉量与冲击位移吃掉间隙。⚠ 典型值，⛔ 不是验收依据：模块质量、悬置点数、激励带位置一变它就动。拿到本项目那个数的路只有一条，而且就是上面那三步：先由本车激励带取 f_min（4.2 的公式）、再由衰减目标反查 r、最后 f_n = f_min / r；⛔ 别倒过来先挑一个 f_n 再去凑。⚠ 还要注意它是新件常温值，老化后 f_n 会往上跑（见下一段），避频裕度要按老化后的那个带留。

⚠ 悬置只隔哪一条带——这一条不写清楚，上面那个 15~20 Hz 会被读反。你把它和 4.2 的两条激励带放在一起看，会立刻发现一件事：15~20 Hz 正落在路面激励带（常见 2~25 Hz）之内。这不是笔误，也不是设计缺陷，而是常态：FEM 悬置本来就只隔模块自身产生的那条带（风扇与压缩机，常用段常见 40~90 Hz），对路面低频这条带它本就隔不掉。原因是量级摆在那里：要把 f_n 压到路面带下缘 2 Hz 之下还留出 r = 2 的裕度，f_n 得做到 1 Hz 量级；按静挠度经验式 f_n ≈ 15.76/√δ（δ 单位 mm）反算，δ ≈ 250 mm；即使只做到 r = √2（f_n ≈ 1.4 Hz）也要 δ ≈ 125 mm（教学算例，不对应任何平台；两个数我按 f_n =（1/2π)·√(g/δ) 独立复算过）。机舱里根本没有这个行程，这样的悬置工程上不存在。

⇒ 由此得到两条可直接照着判的结论：

• 软端判据里的 f_min 取风扇/压缩机激励带的下缘，⛔ 不取路面带的下缘。把 2 Hz 当 f_min 反推出 f_n = 1 Hz，然后拿这个数去向供应商索取悬置，只会白跑一轮选型——没有人能做出来。

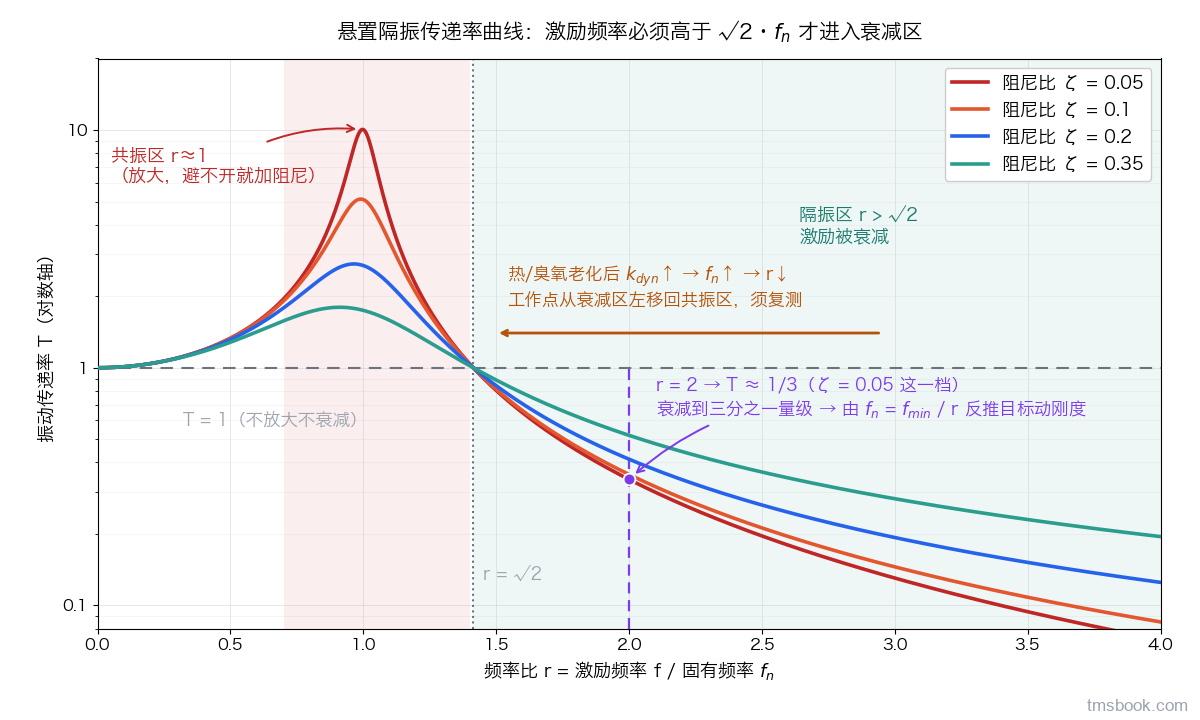

• 悬置 f_n 与路面激励带重叠是常态，⛔ 不得据此判「撞带共振」去加硬。加硬之后 f_n 只是从路面带里的一个位置移到另一个位置（25 Hz 以内的带很宽，抬不出去），而风扇/压缩机那一路的 r 却同步下降、传递率上升——隔振被做反了（见误区 6）。路面这一路的正确应对是阻尼与位移/耐久校核（阻尼比取值见图2，位移看硬端判据，耐久看第 4 讲的 PSD 与 Miner），⛔ 不是避频。

胶料本身也要选，不能只报一个邵氏硬度。天然橡胶（NR）阻尼与隔振性能好，但耐热耐候差；EPDM 耐热、耐臭氧、耐候好，是机舱前端悬置衬套的常用选择；丁腈（NBR）耐油而耐候一般。前端衬套长期泡在高温、臭氧、紫外和融雪盐里，胶料选错的后果不是当场失效，而是老化后的刚度漂移：橡胶继续交联、变硬，动刚度随之上升，模块的 f_n 就往上跑，可能从原本避开的位置移进风扇或压缩机的激励带——于是车开了两三年之后才开始共振、异响、支架开裂，而新车台架上什么也测不出来。所以悬置的验收不能只测新件：热老化与臭氧老化之后要复测动刚度、f_n 与传递率，并把老化后的 f_n 漂移量计进共振规避的裕度（第 4 讲）。衬套本体那一层的定量方法——形状因子对压缩刚度的支配、压缩型与剪切型的取舍、预压量与静挠度的确定流程、动刚度随频率与振幅的变化、以及老化后刚度漂移怎么写进 DVP——是 I4-05 承载型橡胶隔振件的刚度设计与耐久：形状因子、预压与老化漂移 承载型橡胶隔振件的题目，本课只用它的结论：悬置选型必须交出老化后的动刚度带，而不是一个新件常温单值。

1.3 异种材料热膨胀失配与补偿设计

FEM 里挤着好几种材料：铝（芯体）、钢（支架）、塑料（框架），它们的热膨胀系数差异很大——铝比钢膨胀得多，塑料更甚且往往各向异性。温度一变，各自伸缩的量不一样，被刚性约束在一起的接头处就憋出热应变：

Δε =（α₁ − α₂）· ΔT

温差 ΔT 越大、两种材料膨胀系数差 α₁−α₂ 越大，接头处的热应变越大。机舱一天里冷热循环无数次，这个热应变反复拉扯，就是接头和框架热疲劳的驱动力。

补偿设计的思路，是别把热应变憋死：用浮动安装、滑移配合、长圆孔（腰形孔）让膨胀方向能自由伸缩，把"约束热变形"变成"允许热变形"。哪个方向温差最大、伸缩量最大，就在哪个方向留出滑移自由度。做对了，热循环下接头受的是几乎零约束力；做错了，再好的材料也会在接头处先裂。

但「留出滑移自由度」还落不了笔——腰形孔到底开多长？Δε 是无量纲的，它只说"每米差多少"，还不是尺寸。往下走两步就能落笔：

ΔL = Δε · L = (α₁ − α₂) · ΔT · L

L 是特征长度——该方向上两个约束点之间的距离，⛔ 不是零件全长（中间没有约束的那段不参与憋应力）。ΔT 取「装配温度到工况极值」的两侧各一次，⛔ 不是取一个平均值：机舱前端的高温端与冬季冷启动的低温端都要算，因为腰形孔要同时装得下"伸"和"缩"两头。于是腰形孔的长向尺寸

S = d + |ΔL_热| + |ΔL_冷| + 公差裕度

（d 为螺栓或销的直径）。α 的量级供估算：铝约 22~24、钢约 11~13、玻纤增强塑料沿纤维方向约 20~40（单位 10⁻⁶/K），垂直纤维方向可高出数倍——塑料件是各向异性的，两个方向要分别算；⚠ 这些是量级，具体值查材料牌号数据表，⛔ 不能拿来当验收依据。机舱前端的 ΔT：装配温度常取 23 ℃，热端极值常见落在 +90~+120 ℃（贴近动力总成的局部更高）、冷端极值按目标市场取，常见落在 −30~−40 ℃，多数量产平台按热端 +110 ℃、冷端 −30 ℃ 这一档做校核；⚠ 典型值，⛔ 不是验收依据，本车的值要从整车热管理给出的机舱温度场或实车高温/低温标定实测里取。

走一遍数（教学假设，不对应任何平台）：铝芯体挂钢支架，Δα ≈ 11×10⁻⁶/K，两约束点间距 L = 600 mm，热端 ΔT = +90 K ⇒ ΔL = +0.59 mm；冷端 ΔT = −50 K ⇒ ΔL = −0.33 mm；于是 S ≈ d + 0.9 mm 起。这个量级本身就是结论：几十厘米跨距、上百 K 温差，也不过零点几毫米——所以凭感觉"多开一点"很容易一开就是几毫米，那不是保险，那是丢掉定位（见图3 的 C 情形）。

1.4 机舱高温下塑料框架的蠕变与热老化

塑料载体框架有一个金属没有的软肋：在持续高温加持续载荷下会蠕变——缓慢地、不可逆地塑性变形。机舱正是长期高温环境（动力总成余热、夏季曝晒叠加），塑料框架在这里一边扛着装配预紧和自重，一边被烤，时间一长尺寸就漂移。同时高温会加速热老化：材料降解、变脆、力学性能下降。

后果不是断裂那么直接，而是更隐蔽的尺寸漂移：卡扣松弛、预紧力衰减、配合间隙变化，最终导致密封面贴合不住、配合失效。这就是为什么选塑料框架要看长期耐温（长时间连续工作温度）而不是短时峰值耐温，也是为什么关键承力路径不能完全交给塑料。这一条常被低估，因为它在台架短试里往往看不出来，要靠长时高温试验或实车里程才暴露。

1.5 前端空气侧密封件的选型与耐久

模块四周与钣金、保险杠之间的缝如果不堵，空气就绕过芯体白白流走——这一段「为什么要堵、堵在哪里、堵完能收回多少风量」属于气流账，G7-01 前端冷却模块（FEM/Cooling Module）总体设计 第 5 讲、G7-05 FEM 与机舱布置、行人保护、气动的协同 第 3 讲和 G6-03 护风罩与风扇—散热器匹配 已经讲过，本课不重复。本课只接住它们没管的那一半：这条缝到底用什么件去堵、压多少、以及三五年之后它还密不密。这是结构件的活，和框架蠕变是同一类问题，所以放在这一讲。

① 密封件谱系与用位分工。前端空气侧常用四类件，各有各的位：

• EPDM 实心条 / 发泡条：用在模块四周与钣金、保险杠界面这类连续长边、缝隙相对规整的位置。EPDM 耐热、耐臭氧与耐候好，是机舱前端的默认胶料；实心条密封力大但对压缩量敏感，发泡条容差能力强但回弹力小。
• PU / PE 自粘泡棉：用在零碎缝隙与公差补偿位——形状不规则、缝宽变化大、又不值得开模的地方，靠背胶贴装。它便宜、贴哪都行，但压缩永久变形一般比 EPDM 差，是老化后最先失效的一类。
• TPE 包边件：与载体框架二次成型直接做在一起，省掉一道装配工序，也免了背胶脱落这一失效模式；代价是与模具和框架绑定，改型不灵活。
• 挡风板 / 唇边件：护风罩侧用来封侧向空档、压实罩体与芯体边框的结构性密封件，与风扇再循环封堵是同一套手段，接 G6-03 护风罩与风扇—散热器匹配。

密封结构形式（搭接、唇边、迷宫）的原理与取舍在 C2-02 温度门/模式门/混合风门结构与运动设计、C2-10 空调箱密封与漏风（air leakage）控制 已经讲透，本课只提醒一句：前端这条缝比空调箱内部的缝更长、更直，而且两侧分属不同的车身件，以搭接加唇边为主，迷宫只在有稳定装配定位的位置才用得起来。胶料与介质（洗车液、除虫剂、机舱油气）的化学相容性不在本课展开，出口 H4-01 密封材料（EPDM/HNBR/氟胶）选型。

② 压缩率有效窗口与尺寸链。密封件不是「压得越死越好」——压缩率太小密封力不够、缝照样漏；太大则应力过高，回弹能力被提前吃掉，老化后再也弹不回来。这个有效回弹区间怎么定义、怎么取，C2-10 空调箱密封与漏风（air leakage）控制 已有完整推导，本课不重推，只做前端特有的那一步：把压缩量分配到三方公差叠加上去。

前端这条缝的两侧不是同一个件：一边是钣金（前端横梁、翼子板支撑），一边是保险杠蒙皮，中间夹着载体框架。三方各有各的公差与装配偏差，缝宽的实际分布比空调箱内部宽得多。做法是先按三方公差链算出缝宽的上下限，再选自由厚度，使得缝最宽时压缩率仍在窗口下限之上、缝最窄时压缩率不超过窗口上限；窗口装不下就别硬压，改用容差能力更强的发泡件，或分段选不同厚度。同时要留装配预压与回弹裕度——按老化后（见③）会损失一部分回弹这件事去留，而不是按新件状态刚好压满。

这一步照图4 走一遍就清楚了，特别注意它的教学算例落在「装不下」那一侧：名义缝宽 8 mm、三方公差叠加 ±1.5 mm 时，实心条那个较窄的窗口反解出来的厚度区间是空集（下限要 11.2 mm、上限只许 10.8 mm）。这时候正确动作是换件（发泡条的窗口更宽，取 t = 12 mm 两端都落在窗口内），⛔ 不是硬选一个厚度——硬选就是拿"某一端一定超窗口"换心安，而超哪一端你事先并不知道，装车时才由公差决定。

③ 机舱环境下的老化失效。前端密封件同时挨三样东西：机舱长期高温下的热老化、路载振动带来的反复微动磨蚀、以及融雪盐水与洗车水的浸润与冲刷。三者叠加的后果是压缩永久变形（compression set）：撤去压缩后厚度回不到原值，密封力随之衰减，缝重新张开。

这和 1.4 讲的塑料框架蠕变是同因同果的一对——都是「持续载荷 + 持续高温 → 不可逆变形 → 尺寸与贴合关系漂移」。把两者串起来看，第 5 讲失效模式里那条「密封失效」才有完整的根因层次：要么是框架侧尺寸漂移把密封面拉开，要么是密封件本体压缩永久变形失去回弹力。两条支路的整改方向完全不同（前者改框架选材与承力路径，后者改密封件胶料与压缩量分配），失效分析时必须先分清是哪一条。

④ 耐久验证怎么挂。把上面三条落到试验上，只需要往已有的谱里各挂一项（详见第 5 讲）：在热循环与振动叠加谱跑完之后，复测密封件的压缩量与回弹力（老化前后对比），并复测整模块的密封效率 η_seal——用老化后的绕流风量占比说话，比只看零件外观可靠得多。

判据得给得出来，否则 DVP 那一行只能写「无异常」。结构上它由整车热平衡对旁通率的要求倒推；量级上，前端封堵到位的乘用车 FEM，新件 η_seal 常见落在 90%~97%（等价说法：绕流旁通 3%~10%），多数量产平台在 95% 一带；老化与耐久谱之后的验收线常见取「不低于新件值减 3~5 个百分点」，多数项目取 减 3 个百分点。⚠ 全是典型值，⛔ 不是验收依据，须按本车确认。拿到本项目那两个数的路：① 新件目标由整车热平衡倒推——把「允许损失多少迎风量」换算成允许的旁通率；② 老化后的容差由高温工况的散热裕度定，裕度薄的平台要收紧；③ 测法沿用整车/台架的风量法（同一套装置测老化前后，只比差值不比绝对值，可以把装置误差消掉）。

装配可达性与售后拆装不在本节展开——那属于 FEM 总成装车与维修通道的范畴，见 G7-01 前端冷却模块（FEM/Cooling Module）总体设计 与 I2-01 机舱布置（Packaging）与热害规避。

本讲小结：载体框架四条路线（全钣金 / SMC / 塑料—金属混合 / 全塑料注塑）在刚度/重量/成本/耐温/集成度/防腐上权衡，混合框架最平衡但引入异种材料问题，全塑料注塑最轻最省但承力路径不能落在纯塑料截面上；悬置靠固有频率避开风扇/压缩机激励来隔振，软硬两端各有可写下来的判据，胶料还要按老化后刚度漂移选；异种材料热膨胀失配（Δε 公式）要靠滑移补偿泄掉；塑料框架在机舱高温下会蠕变/热老化致尺寸漂移，选材看长期耐温；前端空气侧密封件按用位选谱系、按三方公差链分配压缩量、按压缩永久变形留回弹裕度，它与框架蠕变共同构成「密封失效」的两条支路。

---
