G7-02 多换热器层叠布置与空气侧串扰

课程代码 G7-02 · 板块 G 总成级产品专题 / G7 前端冷却模块 FEM 与 AGS 时长 约 4 小时（5 讲 + 1 次 CFD 串扰算例） 适合对象 仿真与结构工程师；做前端模块 CFD 与层叠布置的人（进阶必修） 前置 G7-01 FEM 总体设计；J2-01 CFD 基础与湍流模型 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 G7-02 大纲的完整展开版

引言：三块换热器叠在一股风里，能力为什么加不起来

每一块换热器出厂前都在台架上单独标定过散热能力：给定进风温度、给定风量、给定工质流量，测出它能排多少热。工程师拿到几张漂亮的能力曲线，很自然地会做一件事——把它们加起来，判断"三块加一起够不够"。

这门课要拆掉的，正是这个"相加"的直觉。前端模块（FEM）里，冷凝器、低温散热器（LTR）、发动机/电驱散热器往往层叠在同一股迎面风里，前后串着走。问题在于：台架标定用的是环境温度的进风，而在模块里，只有最前面那块芯体才吃得到环境风；它一放热，就把这股风加热了，后面芯体的进风温度不再是环境温度，而是被垫高了一截。 进风温度（air-on）一升，可用换热温差就被压缩，同一块芯体、同样的效率，排热能力却掉了下来。

这就是空气侧串扰：上游芯体的热，通过共用的这股风，"串"到了下游芯体的进风上。它的直接后果是台架能力相加严重高估模块实测能力——1+1 小于 2。本课要做的，是把这件事量化：进风升温怎么算、层叠顺序怎么排、面风速为什么不均、CFD 里怎么把热源给对，最终做出一套下游芯体不失能的层叠方案。

第 1 讲　空气侧串扰的物理

要排层叠顺序、要建 CFD 模型，第一步得先把串扰这件事的物理机理讲清楚。它不复杂，就是一条能量守恒加一条换热温差，但把这两条想透，后面所有决策都有了依据。

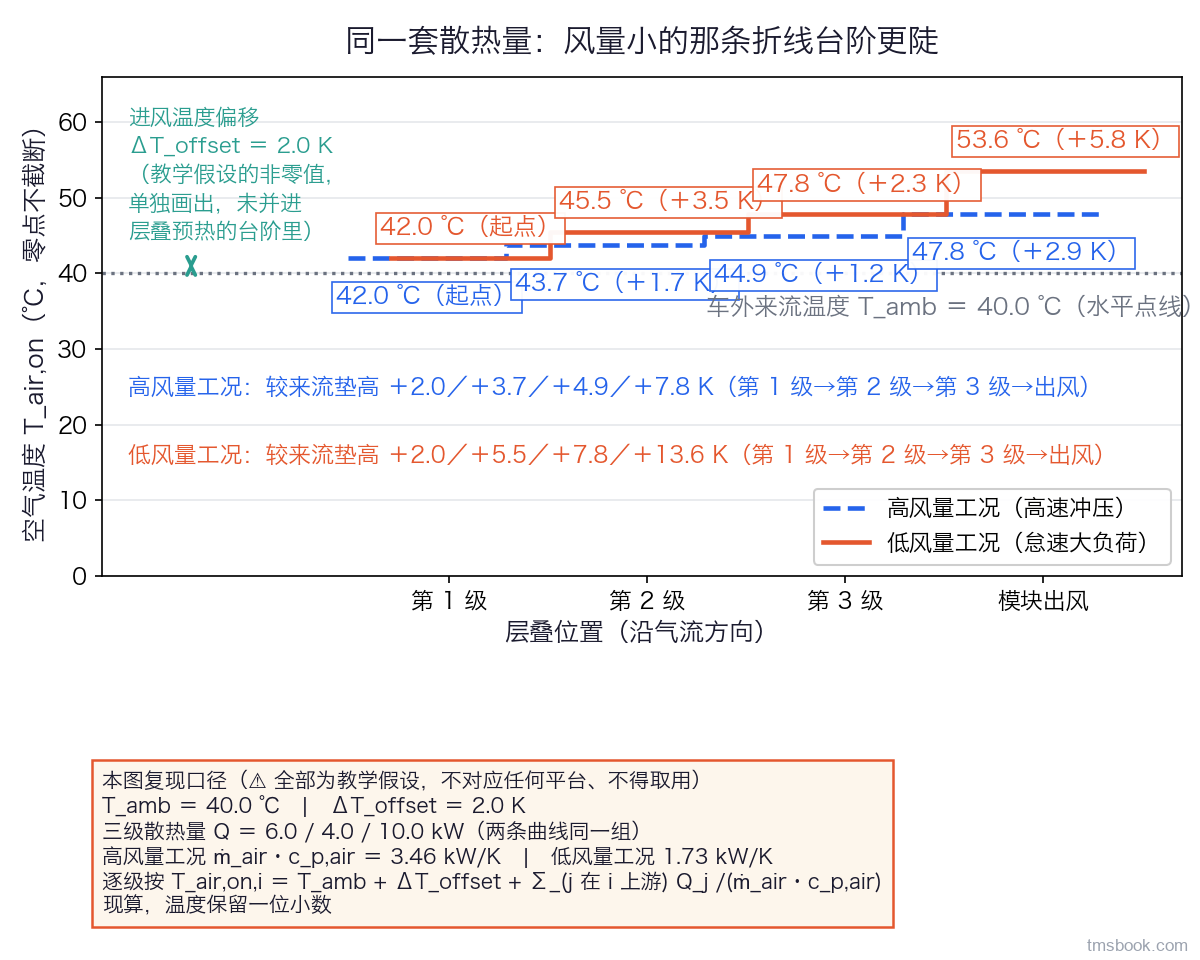

1.1 串联受热：下游进风等于环境加上游散热除以风热容流率

把这股迎面风看成一条流水线，它依次流过第 1、2、…、n 块芯体。每流过一块，就从那块芯体身上带走一份热量 Q，自己升温一截。升温多少？由能量守恒，第 k 块芯体让空气升高的温度就是 Q_k /(ṁ_air·c_p,air)——它排的热，除以这股风的风热容流率（空气质量流量乘以定压比热）。把从第 1 块到第 n−1 块的升温全加起来，就是第 n 块芯体的进风温度：

T_air,on,n = T_amb + Σ_(k=1..n−1) Q_k /(ṁ_air·c_p,air)

这是全课核心公式，两个要点要嚼透。第一，分母是风热容流率，决定了同样的散热量能把空气加热多少：风量大（高车速冲压进风）时分母大、升温小，串扰不明显；风量小（怠速、堵车、爬坡低速只靠风扇抽风）时分母小，同样的热量把空气加热得更多、串扰最凶。所以串扰的最坏工况，往往正是散热需求最紧张的低速高负荷工况——这不是巧合，是一件事的两面。第二，升温是累积的：越靠下游，头上压着的上游芯体越多、Σ 项数越多，进风被垫得越高。第 1 块没有串扰，最后一块吃的是全部上游热量的累积升温。

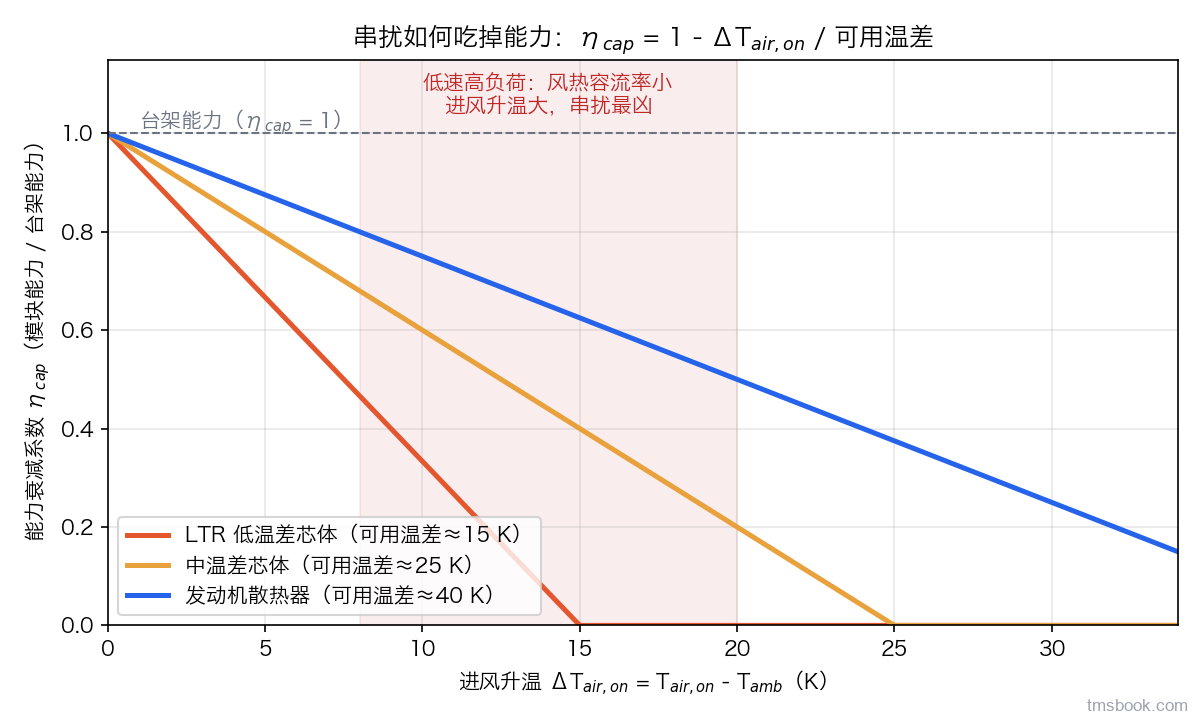

1.2 能力衰减：可用换热温差被进风升温吃掉

进风升温本身不可怕，可怕的是它压缩了换热的驱动势。换热器排的热可以写成 Q_n = ε_n·(ṁ·c_p)_min,n·(T_air,on,n − T_liq,in,n)：效率 ε 乘以两侧较小的那个热容流率，再乘以进风与工质的温差。

关键在括号里那个温差。效率 ε 主要由芯体几何和风量决定，层叠本身不怎么改变它；真正被串扰动手脚的是 (T_air,on,n − T_liq,in,n) 这个可用温差——进风被上游垫高、工质进口温度不变，两者之差就被压缩。同一块芯体、效率与工质流量都没变，仅因进风热了几度，排热能力就成比例往下掉。串扰不是靠降低效率伤害芯体，而是靠压缩它能用的温差。 这也解释了为什么"低温差"芯体最敏感——本来能用的温差就小，被吃掉几度占比就很大。

1.3 台架能力相加 vs 模块实测：1+1 为什么小于 2

现在可以正面回答引言的问题了。台架标定每块芯体时，进风都是环境温度，各测各的，互不影响，测出的是每块芯体在"理想干净进风"下的能力。可在模块里，除了最前面那块，后面每块吃到的都是被加热过的进风，可用温差被压缩，实际能力低于台架值。于是各器台架能力之和，系统性地高估了模块的实测总能力——这就是 1+1 小于 2。

这个高估不是随机误差，而是有方向的系统偏差：一定偏高，且越靠下游、风量越小越离谱。所以台架能力相加做验收是一种"结构性乐观"，恰在最恶劣工况下最不保险——本课的量化工具（串联升温公式、能力衰减系数）都是为了把它掰回来。

1.4 与冷却液侧串/并联回路的耦合

到这里我们只谈了空气这一侧的串联。但换热器是双流体设备，工质那一侧（冷却液或制冷剂）也有自己的串/并联回路拓扑，两侧是耦合的。空气侧串扰改变了每块芯体的 air-on，从而改变它的排热量 Q，而这个 Q 又决定了工质离开这块芯体后的温度，回流到它所在的回路里，再影响下一轮。空气侧的串扰和冷却液侧的回路连接，是一个要联立求解的系统，不能各算各的。

举例说，若两块芯体在冷却液侧串联，前一块排热差、工质温度没降下来，会连累后一块的工质进口温度，与空气侧进风升温叠加成双重恶化。所以做层叠布置要同时装着两张网——空气侧的层叠顺序与冷却液侧的回路拓扑（回路连接方法论见 G8-06 冷却液侧集成模块（CIM）：阀岛/泵/膨胀壶一体化架构 CIM 与 B3），只盯一侧优化，另一侧可能被悄悄拖垮。

本讲小结：串扰的物理就两条——下游进风按"上游散热÷风热容流率"累积升高（air-on 公式），可用换热温差随之被压缩（能力公式）。低风量、低温差工况串扰最凶。后果是台架能力相加系统性高估模块能力（1+1 小于 2）。而且空气侧串扰要和冷却液侧回路拓扑联立看，不能单侧优化。
