G5-04 泵的气蚀、空气分离与可靠性

课程代码 G5-04 · 板块 G 总成级产品专题 / G5 泵类总成 时长 约 3.5 小时（5 讲 + 1 次 NPSH 与 DV 实操） 适合对象 结构 / 试验工程师；做泵可靠性、汽蚀与 DV/PV 的人（必修） 前置 G5-01 电子水泵结构与工作点；A2-01 管网水力学与压降 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 G5-04 大纲的完整展开版

引言：泵很少是"自己坏"的

拆开一台三包退回来的电子水泵，你很少会看到一台被烧穿的电机。更常见的是：叶轮进口边缘一片麻点状蚀坑，轴承跑道发暗带金属屑，密封唇边硬化开裂。这些痕迹指向同一件事——泵不是被自己的负载弄坏的，是被进口那一侧的工况弄坏的。

进口压力不够，液体在叶轮入口先汽化再溃灭，叶轮被自己产生的气泡一点点啃掉；回路里混进空气或析出溶解气，泵被"喝噎"了，断流、失速、干转；再叠加湿转子泵靠冷却液润滑轴承这一条，缺液几秒就是不可逆损伤。这三件事有个共同点：它们都发生在泵的外面，却把账记在泵头上。所以"泵不出力"的整改如果只在泵本体上反复换件，几乎注定治标不治本。

这门课要建立两层判断力：物理层，把 NPSHa 与 NPSHr 的裕量算清楚，把气从哪来、往哪走、在哪积讲清楚；工程层，把这些机理翻译成 FMEA 的设计裕量和 DV/PV 台架矩阵，让失效在量产前被逼出来。

第 1 讲　汽蚀机理与 NPSH

汽蚀（cavitation）是泵最典型、也最容易被误诊的失效源。物理链条很短，但每一环都有工程含义。

1.1 局部压力低于饱和蒸气压：气泡的生与死

冷却液进入叶轮要经历一次加速——流道收缩、绕流叶片进口边，速度升高，按伯努利关系静压随之下降，叶轮进口边吸力面是全泵静压最低处。当该点静压降到当时液温对应的饱和蒸气压以下，液体就地汽化生成蒸气泡。

关键在后半段：气泡随流体被带到下游压力回升区瞬间溃灭。溃灭不是温和的凝结，而是液体从四面高速填补空腔，形成极高的局部冲击压力与微射流，直接砸在金属壁面上。汽蚀的破坏力来自"溃灭"而不是"汽化"——这是理解一切汽蚀现象的起点：蚀坑总是出现在气泡溃灭的位置（叶片进口偏下游、流道靠壁面），而不是压力最低的那一点本身。

又因为破坏是逐次微冲击累积的疲劳剥落，汽蚀属时间累积型失效：短暂经历不会立刻穿孔，长期在裕量不足的工况下运行才会显形。这决定了它在台架上必须靠耐久时长复现，短时性能测试往往测不出来。

1.2 NPSHa 与 NPSHr：两个来源完全不同的量

NPSHa（可用汽蚀余量）是系统给泵的。它由泵进口断面的实际总压头减去该温度下的饱和蒸气压头得到，取决于回路怎么设计——进口在回路的哪个位置、膨胀壶定压多少、进口管路多长多细、液温多高。泵供应商无法改变它。

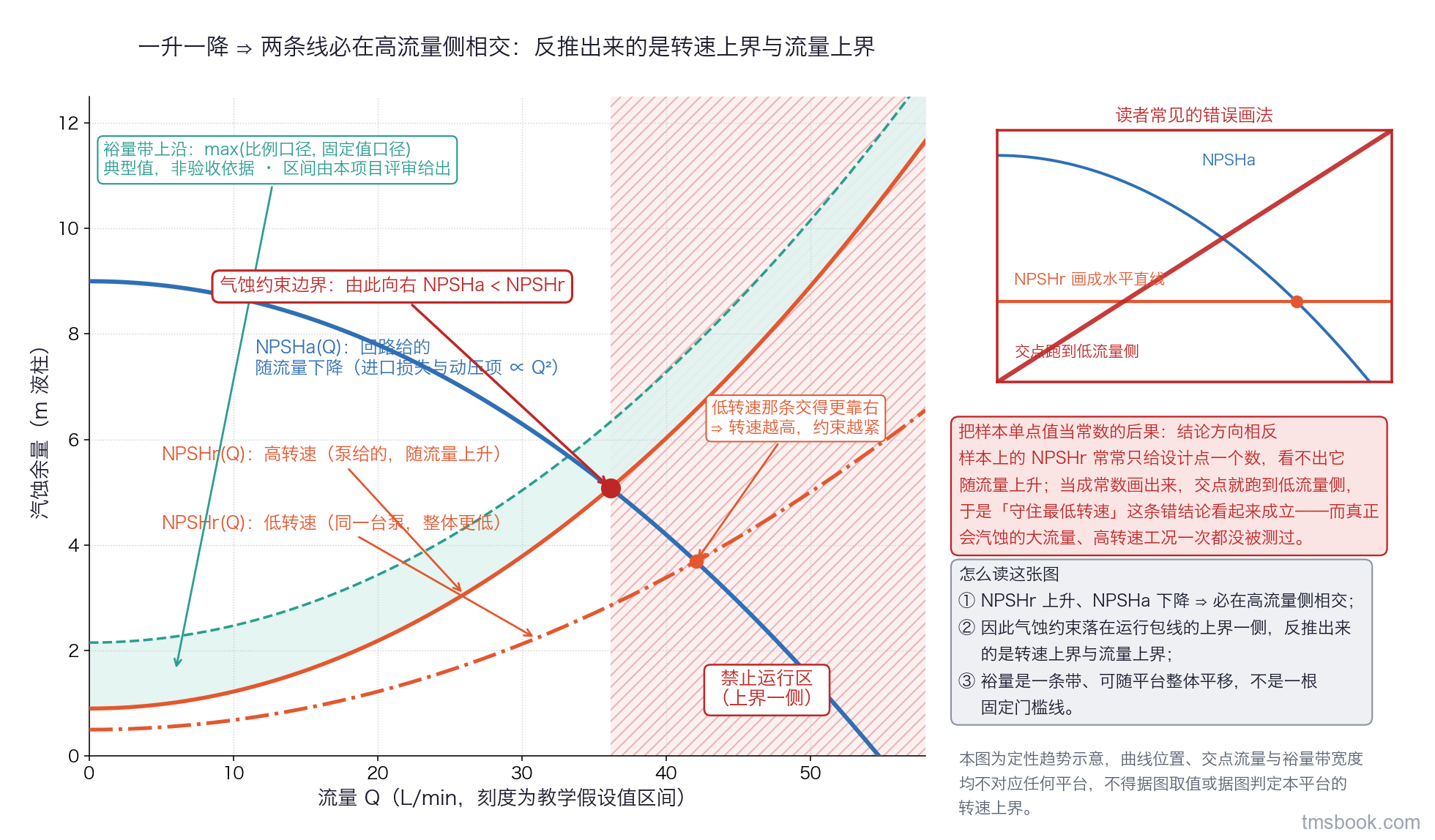

NPSHr（必需汽蚀余量）是泵本身要求的。它由叶轮进口几何、转速、流量决定，是样本上的一条曲线，通常随流量与转速升高而上升。整车厂无法改变它，只能选型时挑一个 NPSHr 更低的泵。

「无法改变」这句要加两条限定。一是它只在「买成品泵」的场景成立——进口边前掠、进口直径与轮毂比、有没有诱导轮，这些几何怎么把 NPSHr 抬上去或压下来，属于水力部件设计的内容，见 G5-05 电子水泵水力部件设计：叶轮/蜗壳几何、内部间隙与轴向力。二是集成模块（TMM）场景下主机厂自己出图泵进口流道时，NPSHr 里属于「流道」的那一部分就回到主机厂手上了：进口段的急转、突扩突缩、与阀口的距离都会让实际 NPSHr 高于供应商台架样本值，此时不能再把样本曲线当成常数用，判法同样见 G5-05 电子水泵水力部件设计：叶轮/蜗壳几何、内部间隙与轴向力。

判据因此很朴素：NPSHa > NPSHr，而且要留裕量。裕量在工程上通常"按比例算一个值、再定一个固定最小值，两者取大"——比例项保证高流量下裕量按比例放大，固定值项保证 NPSHr 很小时裕量不至于退化成一个无意义的小数。具体比例按 Hydraulic Institute 的 NPSH 裕量导则与企业规范取，不要凭记忆填数。

还有一条判定口径要讲透：NPSHr 在样本上通常按"扬程下降某个约定百分比"测得（见 ISO 9906）。也就是说，达到 NPSHr 的那一刻泵其实已经在汽蚀了，只是刚刚汽蚀到影响性能的程度。这正是必须留裕量、而不是"等于就行"的原因。

1.3 进口压力、液温、海拔：三个把 NPSHa 吃掉的方向

NPSHa 不是常数，而且这三个方向常常同时朝坏的方向走。

进口压力 p_s取决于膨胀壶定压、泵进口相对液面的高度、进口侧沿程与局部损失。把泵放在回路高点、放在细长管或多个弯头之后，都会直接吃掉 p_s。这是设计者最有主动权的一项，回路布置阶段就能决定成败。

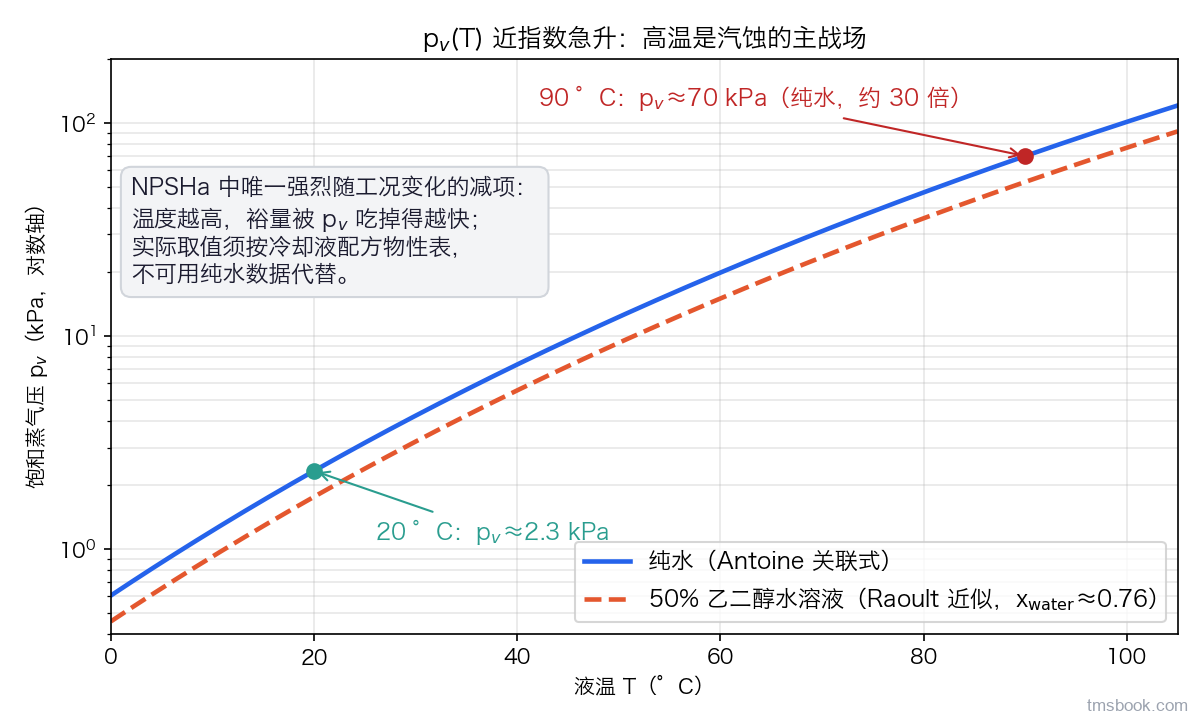

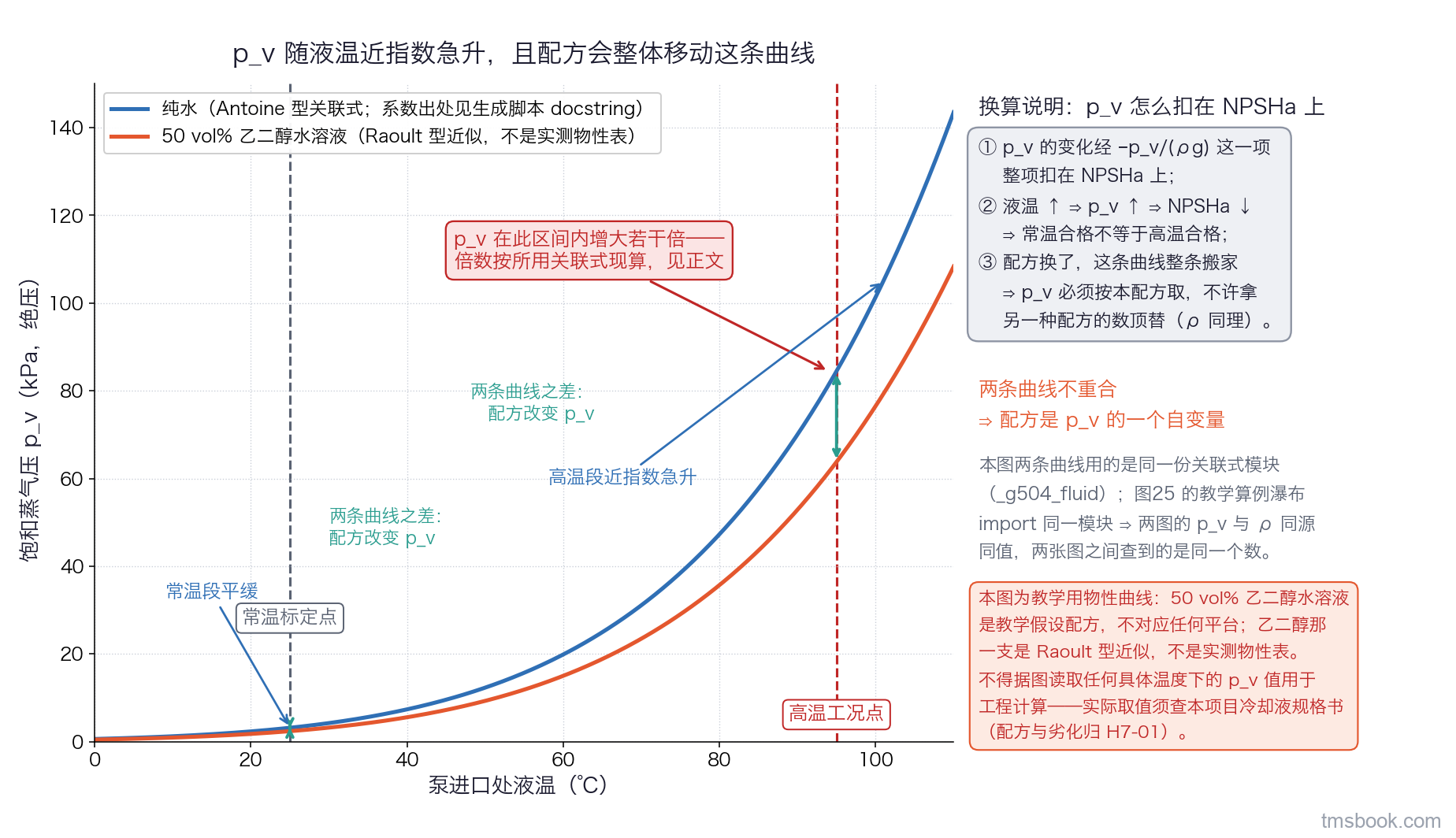

液温 T：饱和蒸气压 p_v = p_v(T) 随温度是急升的（近指数型），不是线性。常温下富余的裕量到高温会被 p_v 项迅速吃掉，越到高温吃得越快。高温满载、快充散热、三高标定的高温段，是汽蚀风险最高的窗口。

海拔：冷却液回路虽是闭式，但膨胀壶通过压力盖与大气关联，系统绝对压力基准随大气压下移，高原地区 NPSHa 随之下降。

三者叠加构成本课最重要的一张定性图景：常温平原 → 高温 → 高原 → 高温+高原+进口在回路高点，NPSHa 单调下降，而同一流量下 NPSHr 基本不变。工程判断不能只看一个点，要看这条阶梯有没有在最恶劣那一格穿过 NPSHr 这条线。

1.4 汽蚀的三种特征：性能、噪声、蚀坑

性能跌落：气泡占据部分有效过流面积，扬程流量下降，且往往不稳定——流量波动、压力脉动，控制器看到的转速—流量关系与标定对不上，严重时断流。

噪声与振动：典型描述是"像泵里在过砂石"，宽频沙沙作响并伴管路振动。它极容易被误判为轴承异响或电机电磁噪声（见误区 2）。区分方法是改变工况看声音是否随之改变：抬高进口背压或降低液温后异响消失就是汽蚀；轴承损伤不会因为调背压就好。

叶轮点蚀：拆检可见叶片进口边附近呈海绵状麻点，边缘锐利、金属光泽新鲜，与腐蚀（较平缓、伴变色和腐蚀产物）形态不同。蚀坑位置是最有价值的信息，能反推汽蚀发生在哪个流量区间。

本讲小结：汽蚀的破坏来自气泡溃灭而非汽化，是累积型失效；NPSHa 由系统决定、NPSHr 由泵决定，判据是 NPSHa 大于 NPSHr 并按 HI 导则留裕量；进口压力、液温、海拔常同时恶化 NPSHa，必须按最恶劣组合校核；识别汽蚀靠性能跌落、宽频噪声、进口边点蚀三项互证。
