G5-03 泵的无刷电机、驱动与噪声控制

课程代码 G5-03 · 板块 G 总成级产品专题 / G5 泵类总成 时长 约 3.5 小时（5 讲 + 1 次阶次分析实操） 适合对象 结构 / 控制 / NVH 工程师；做泵电机驱动与声品质的人（必修 / 选修） 前置 G5-01 电子水泵结构与选型；电机与电力电子基础 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 G5-03 大纲的完整展开版

引言：从"能转"到"安静地转"

一台电子水泵做到"能转"门槛不高——无刷电机配一块驱动板，转起来把水推过去，样件阶段就算过关。真正让泵在整车上翻车的是后面那一步：安静地转。

电动车没有发动机的宽带背景噪声做掩蔽，机舱里任何一个高频、窄带、带调子的声音都会直接暴露在乘员耳朵里。而电子泵恰好最容易发出这类声音：它有高速旋转的永磁转子（电磁力波）、有高频开关的功率管（PWM 载波与边带）、有轴承和叶轮（机械与流体），四种噪声源叠在一台巴掌大的零件上。更麻烦的是，这四类在主观上都可能被描述成"啸叫"，根因却完全不同、对策也完全不同。分不清，就只能靠试错换件——换轴承、换叶轮、加隔音棉，钱花了声音还在。

所以本课主线只有一条：先讲清电机与驱动（第 1、2 讲），因为不懂电机和逆变器就无法理解噪声从哪来；再讲控制器的热与可靠性边界（第 3 讲），因为它会以"流量莫名掉了"的形式伪装成水力问题；最后用阶次分析把噪声对号入座（第 4 讲），逐类给出对策（第 5 讲）。

第 1 讲　泵用无刷电机

电子泵之所以能取代皮带驱动的机械泵，根子在无刷电机：转速可控、无碳刷磨损、可以做成湿转子结构泡在冷却液里。但"无刷电机"不是一个东西，它至少分两种，选哪一种从一开始就决定了噪声与控制的难度。

1.1 BLDC 与 PMSM：梯形波与正弦波的取舍

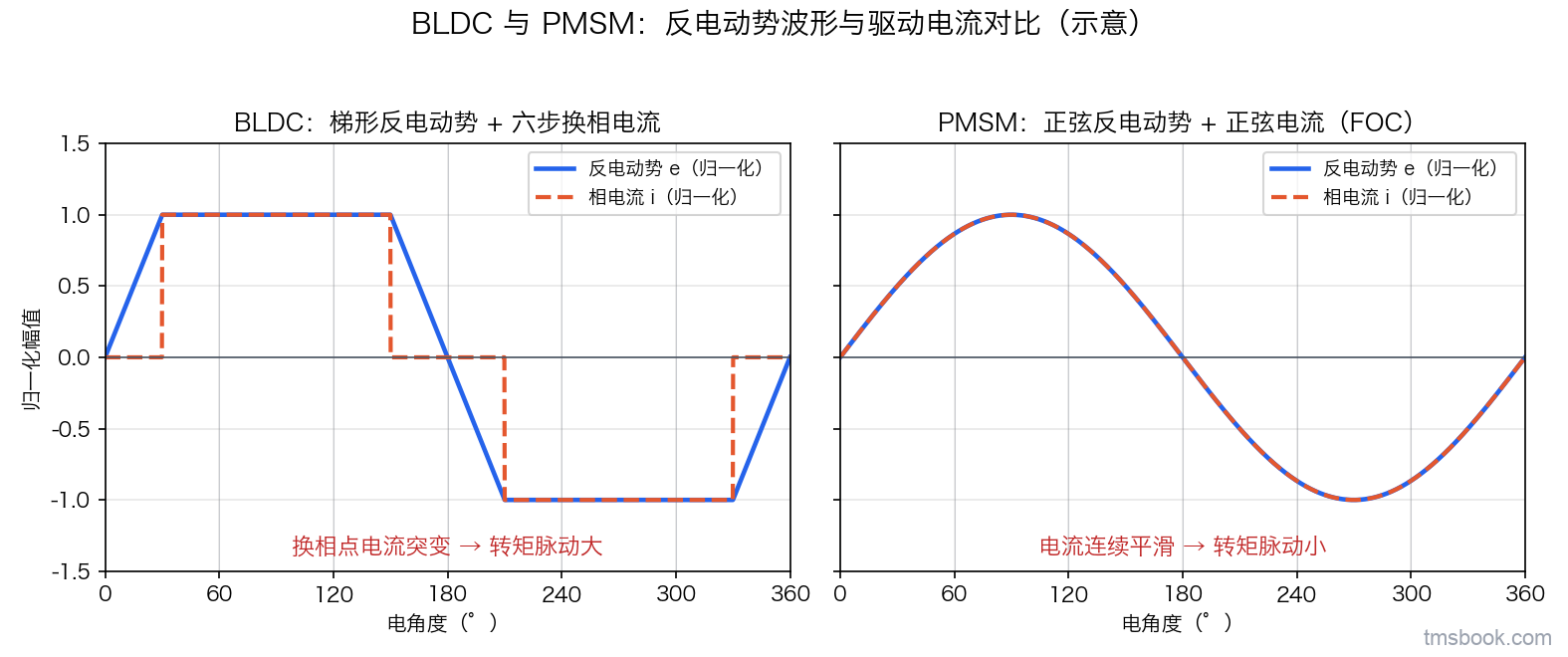

两者都是永磁同步机，物理结构相近，差别在反电动势波形与配套的驱动方式：

• BLDC（梯形波）：绕组设计使反电动势接近梯形，配六步换相驱动，任一时刻只有两相导通。控制简单、算力需求低、成本友好；代价是换相瞬间电流突变，转矩脉动天然大，这个脉动会直接变成振动与噪声。
• PMSM（正弦波）：反电动势接近正弦，配正弦电流驱动（进一步就是 FOC）。电流连续、转矩平滑，转矩脉动小、噪声天然占优，效率也通常更好；代价是控制复杂度、算力和标定工作量都上一个台阶。

工程上的判断逻辑很直接：低成本、对声品质要求不苛刻、转速工作点单一的泵，BLDC + 六步换相够用；装在乘员舱附近、要求宽调速范围、声品质进整车主观评审的泵，尽早走 PMSM + FOC。等样件被 NVH 判不合格再回头改电机波形设计，等于推倒重来。

1.2 湿转子结构：气隙、隔离套与效率的连锁反应

车用电子水泵大量采用湿转子结构——转子直接浸在冷却液中，定子用隔离套（can）与液体隔开。这个结构决定了几件事：

• 气隙被迫做大。定转子之间除了物理气隙，还要塞进隔离套壁厚和它两侧的液膜。等效气隙一大，磁路磁阻上升，同样电流产生的转矩就少，转矩常数 k_t 下降，要么加大电流（铜耗上升、控制器发热），要么加大磁钢（成本上升）。
• 转子在液体中旋转有黏性摩擦损耗，转速越高越明显，这部分只发热不做功，是湿转子效率低于干式的固有代价。
• 好处同样实在：没有轴封，就没有轴封泄漏这一最常见的失效模式；冷却液顺便冷却了转子与轴承。

理解这条连锁反应，才明白泵用电机的效率账不能拿工业干式电机去对标——结构决定了它先天要在气隙上让步。

1.3 转矩常数、反电动势与转速-转矩特性

两个常数把电机的电气世界和机械世界连起来，是本课后面所有内容的地基：

• T = k_t·I：电磁转矩正比于相电流，比例系数是转矩常数 k_t。这条决定电流环就是转矩环——想给多大转矩就控多大电流；反过来，堵转、过流保护本质都是在限制转矩。
• e = k_e·ω：反电动势正比于转速。它既决定转速上限（反电动势接近母线电压时电流灌不进去、电机自然到顶），又是第 2 讲无位置估位的物理依据。

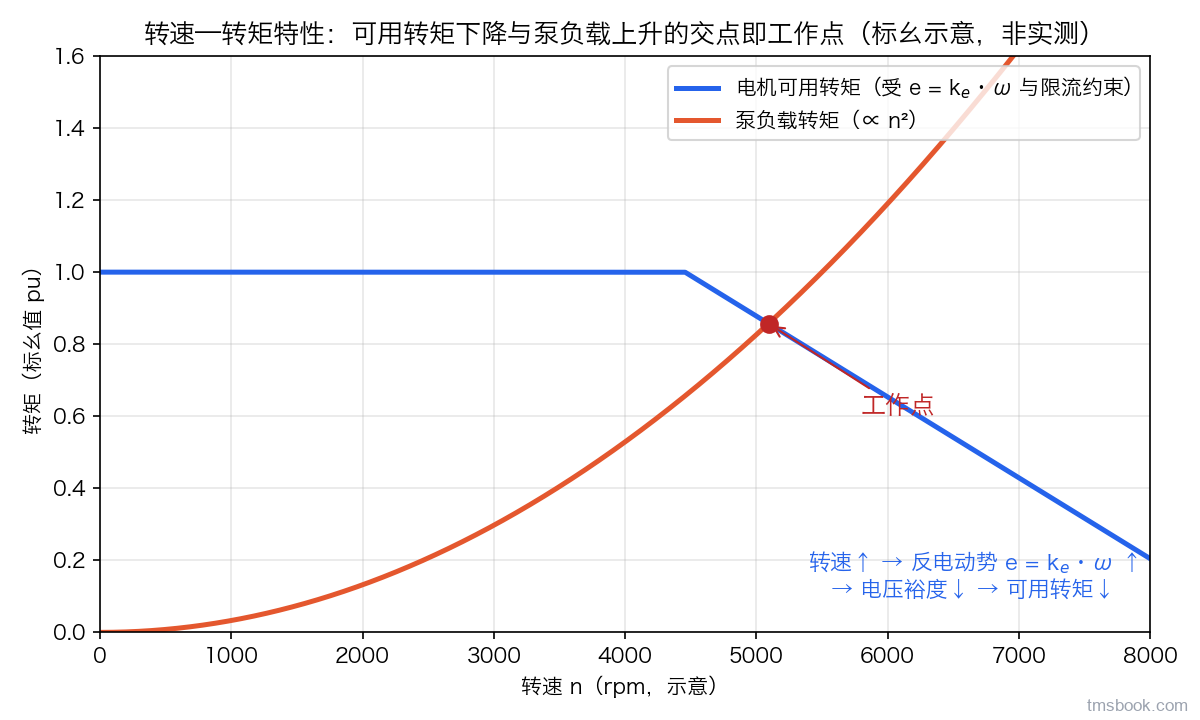

合起来看转速-转矩特性：给定母线电压，转速越高、反电动势越大、留给驱动电流的电压裕度越小，可用转矩随转速上升而下降；而泵的负载恰恰转速越高阻力矩越大，两条曲线的交点就是工作点。P_mech = T·ω 把它换算成机械功率，再除以电机与驱动效率，就是整车要给这台泵留的电功率预算。

1.4 齿槽转矩与转矩脉动：噪声的第一个源头

即使不通电，用手转永磁电机也能感到"一格一格"的顿挫，这就是齿槽转矩（cogging torque）——转子磁钢与定子齿之间磁阻随位置周期性变化产生的力矩。它由槽极配合（槽数 Z 与极对数 p 的组合）决定，是纯几何、纯先天的特性。

转矩脉动范围更广，是齿槽转矩、反电动势波形非理想、换相电流突变、控制误差等多种因素叠加的结果。工程意义在于：脉动转矩会激励结构，通过泵壳、支架传到车身，变成能被听到的振动；而且它的频率与转速成整数比，正是第 4 讲阶次分析能把它揪出来的原因。

关键判断：齿槽转矩与主要电磁阶次是选型即定的先天特性，槽极配合一旦确定，后期只能靠斜槽、磁钢分段做有限改善，无法靠控制软件消掉。所以电机方案评审时就必须把 NVH 拉进来，而不是等样机做出来再叫人。

本讲小结：BLDC 简单但转矩脉动大，PMSM 平滑但控制复杂；湿转子用大气隙换掉了轴封风险，代价是 k_t 下降与黏性损耗；T = k_t·I 与 e = k_e·ω 是电流环标定与无位置估位的地基；齿槽转矩与转矩脉动由槽极配合先天决定，是噪声的第一个源头。
