G5-02 电子油泵与油路热管理

课程代码 G5-02 · 板块 G 总成级产品专题 / G5 泵类总成 时长 约 3.5 小时（5 讲 + 1 次油泵匹配算例） 适合对象 结构 / 系统工程师；做电驱油冷、油泵与油路控温的人（必修） 前置 G5-01 电子水泵与泵特性基础；E1-02 电机油冷原理 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 G5-02 大纲的完整展开版

引言：同一股油，既要润滑又要散热

在电驱三合一里，油是一种被"一物两用"的工质：它要润滑齿轮和轴承，还要被喷到电机绕组端部去带走铜损产生的热，最后把这些热送进油冷器交给冷却液或空气。这两个职能对流量的要求并不同源——润滑要的是"最小必须量"，冷却要的是"按热负荷算出来的量"，两者谁大谁小取决于工况，不能只挑一个算。

更麻烦的是油本身。冷却液在整个工作区间物性变化平缓，油不是：黏度随温度能差一两个数量级。这一条把泵的选型逻辑整个掀翻了——你在 G5-01 电子水泵结构、扬程—流量匹配与选型 学的那套"扬程—流量曲线与系统阻力曲线求交点"的离心泵思路，到了油路上基本失灵。电子油泵绝大多数是容积式（齿轮泵、摆线泵、叶片泵），它的流量几乎不看背压，却对黏度、对内泄漏、对进口能不能吸上油极其敏感。

这门课要回答两件事：油泵的排量怎么定（润滑与冷却双需求取包络，再用冷起动最恶劣黏度点去校核扭矩），以及油路怎么控温（油冷器、旁通恒温、油温的上下窗口）。把这两件事想清楚，你才不会做出一台"热态刚好够、冷态转不动"的油泵。

第 1 讲　油作为工质：润滑+冷却双职能

要理解油泵，先要理解油。油和冷却液最大的差别不在比热，而在黏度对温度的敏感程度——这一条几乎决定了后面所有的设计约束。

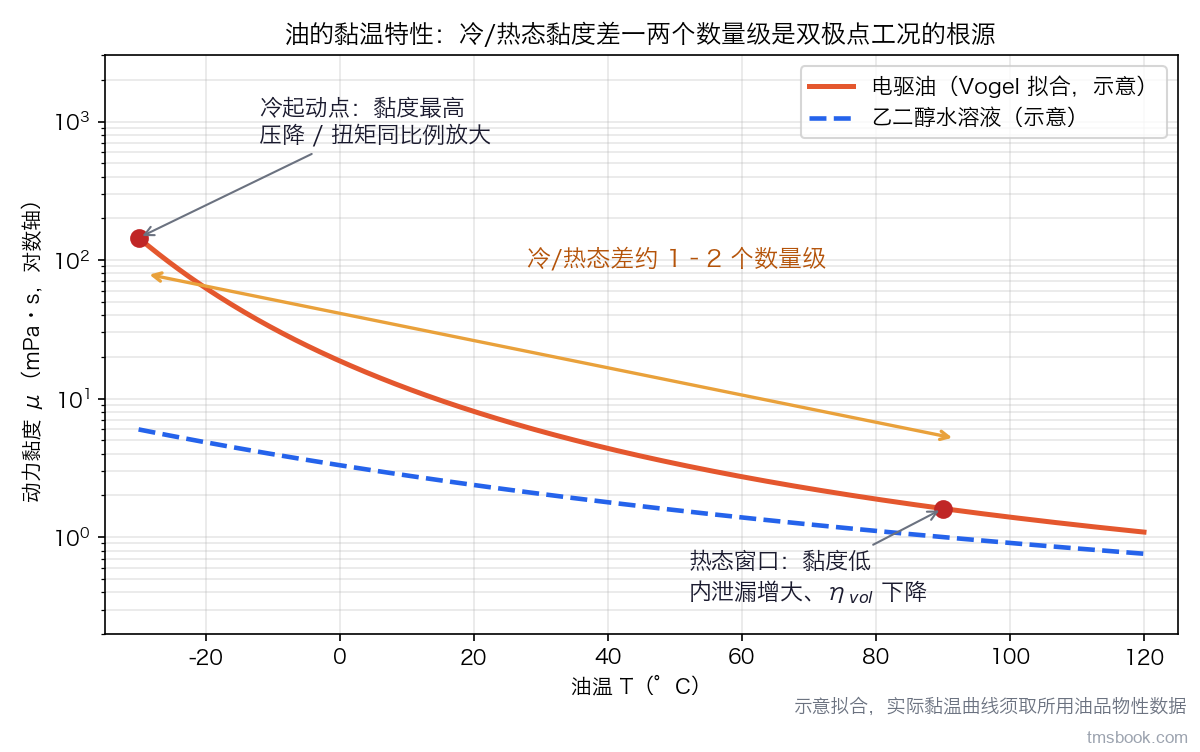

1.1 黏温特性：一两个数量级的量级差，是一切两极工况的根源

油的黏度随温度近似指数下降，冷态黏度可以比热态高一两个数量级。工程上用 Vogel、Walther 这类经验式来拟合这条曲线（见公式表 μ = μ(T)），但更重要的是记住它的量级含义：

• 你在热态（正常运行油温）标定好的一切——压降、泵的驱动扭矩、内泄漏、喷油雾化——到了冷起动都不成立；
• 反过来，冷起动时"能转"的设计，热态可能因为黏度掉下来、内泄漏变大而流量不足。

所以油路设计天然是双极点问题：热态定流量够不够，冷态定扭矩能不能带得动。只算一个点的设计，一定会在另一个点上出问题。这也是本课后面误区一节反复出现的主题。

1.2 低雷诺数、层流为主：压降对黏度线性敏感

油路的雷诺数（Re = ρ·v·D/μ）通常很低，多数流道处于层流区。层流意味着压降遵循 Hagen-Poiseuille 型的关系：Δp = 128·μ·L·Q/(π·D⁴)。这个式子里有两条工程含义必须讲透：

• 压降与黏度成正比。不是像湍流那样被摩擦因子的弱依赖抹平，而是直接一次方。黏度差一两个数量级，同流量下的压降就差一两个数量级——这就是冷起动油路压降暴涨、泵扭矩暴涨的直接来源；
• 压降对流道直径是四次方敏感。油道少开 1 mm 直径，压降的代价远比你直觉估的大。在电驱壳体里为了布置方便把某段油道做细，往往是冷态堵转的隐蔽起因。

层流还有一个副作用：换热系数低。层流下的对流换热远不如湍流高效，所以油冷不能靠"堆流量提湍流"，更多靠增大换热面积和直接喷淋接触——这也是电机端部要用喷油而不是简单浸油的原因之一。

1.3 直喷绕组：油必须同时是合格的绝缘介质

把油直接喷到绕组端部，意味着油进入了高电压区域。这对油提出了冷却液从来不需要满足的要求：

• 介电性能：油要有足够的击穿强度和低的介电常数/损耗，不能成为放电通道；
• 与绝缘材料的相容性：漆包线漆膜、槽绝缘、浸渍漆、端部绑扎材料长期泡在热油里，不能溶胀、软化或萃出；
• 老化与污染控制：油氧化产生的酸性产物、水分、金属磨屑都会拉低介电性能；
• 与泵自身接油件的相容：油不只要跟绝缘系统相容，还要跟泵的接油件长期相处——齿轮/摆线副、轴承、轴封与 O 圈、壳体镀层与含铜件。抗磨添加剂里的 S/P 组分对铜及铜合金有腐蚀性（判据是 ASTM D130 铜片腐蚀，承接 F3-03 电桥润滑冷却一体化设计），油氧化产酸后会攻击轴封橡胶与镀层，而腐蚀产物连同磨屑又会改变齿侧与轴承间隙，反过来吃掉容积效率——同一个化学根因，一头打绝缘、一头打泵的容积性能（氧化寿命线的取法见 F3-04 润滑失效判据与油温上限的推导：动压/弹流油膜、λ 膜厚比、齿面胶合与氧化寿命线）。

这就是为什么电驱越来越多用专用 e-fluid，而不是随便沿用变速箱油。这里顺带纠一个常被抄进规格书的口径错配：SAE J300 是发动机机油的黏度分类（它的 W 级说的是机油的冷启动与低温泵送），既不适用于变速箱油，也不适用于电驱专用油；车辆齿轮油走的是 SAE J306，而 ATF 与 e-fluid 在工程上通常不用 SAE 等级表述，直接给 40 ℃/100 ℃ 运动黏度、黏度指数与低温布氏黏度（完整口径见第 5 讲 5.3 节）。换油品不是"选个黏度差不多的"，是一次涉及绝缘系统的重新认证。

1.4 油温窗口：上下限都要设

工程师习惯给油温设上限，因为高温的危害直观：油膜承载能力衰减、氧化加速、寿命缩短、绝缘老化。但油温下限同样是设计量：

• 太冷，黏度高，泵的搅拌与流动损失（黏损）大，直接吃掉续航；
• 太冷，齿轮箱内的搅油损失显著上升；
• 太冷，油雾化差、喷油分布不均，冷却效果反而不好。

所以正确的表述不是"油温别超过某某"，而是油温要落在一个窗口内，冷了要主动暖机，热了要开油冷。这条窗口思维贯穿第 4 讲。

本讲小结：油的黏温特性（冷/热态差一两个数量级）是全课的物理根源；油路以层流为主，压降正比于黏度、四次方反比于流道直径；直喷绕组要求油同时是合格绝缘介质；油温要设上下双窗口，不能只管上限。
