G4-01 电子膨胀阀（EXV）结构、控制与选型

课程代码 G4-01 · 板块 G 总成级产品专题 / G4 阀类总成 时长 约 3.5 小时（5 讲 + 1 次过热度闭环算例） 适合对象 制冷/热泵系统与控制工程师；做电子节流与过热度标定的人（必修） 前置 A1-05 COP 与过热度/过冷度；A1-04 log p-h 图与等焓节流 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 G4-01 大纲的完整展开版

引言：热泵整车里最忙的一根针

一台热泵整车的冷媒回路上，压缩机负责升压，换热器负责换热，而真正决定"这套循环此刻工作在什么点上"的，是那根不到指甲盖大的针阀。电子膨胀阀（Electronic Expansion Valve，EXV）干着两份差事：一份是本行——精调节流面积，把过热度稳在目标附近；另一份是兼职——需要的时候把阀口关死，当截止阀用，切断一条支路来实现模式切换。

这两份差事的要求方向相反。当节流阀，它要的是低开度区间的精细可控；当截止阀，它要的是全关时的严密。一只阀同时把两件事做好，正是 EXV 选型比想象中难的原因，也是集成阀岛能"省件"的前提——一阀多用，少一个电磁阀、少两个接头、少两处潜在泄漏点。

这门课要建立的判断力是：看到一只 EXV，你能说清它的结构决定了什么控制特性，控制特性又反过来约束了选型要盯的哪几个数。顺序不能反——先按额定制冷量随手挑一只阀，再指望标定工程师用 PID 把它救回来，这是本课反复出现的翻车根源。

第 1 讲　结构与工作原理

EXV 的一切控制特性，都是结构决定的。先把力和流从电机一路走到阀口的路径画清楚，后面讲控制才不会变成空谈参数。

1.1 永磁步进电机 + 丝杠/减速机构：电信号怎么变成位移

EXV 的动力源是一台永磁步进电机。步进电机的关键属性不是"力大"，而是它的转角与输入脉冲数一一对应——每来一个脉冲（一步），转子转过一个固定的步距角。控制器不需要位置反馈，只要数着自己发了多少步，就"认为"知道阀开到哪儿了。

电机的旋转要变成针阀的直线位移，中间靠丝杠或减速机构。这一级做两件事：

• 转换运动形式，把旋转变成轴向进给；

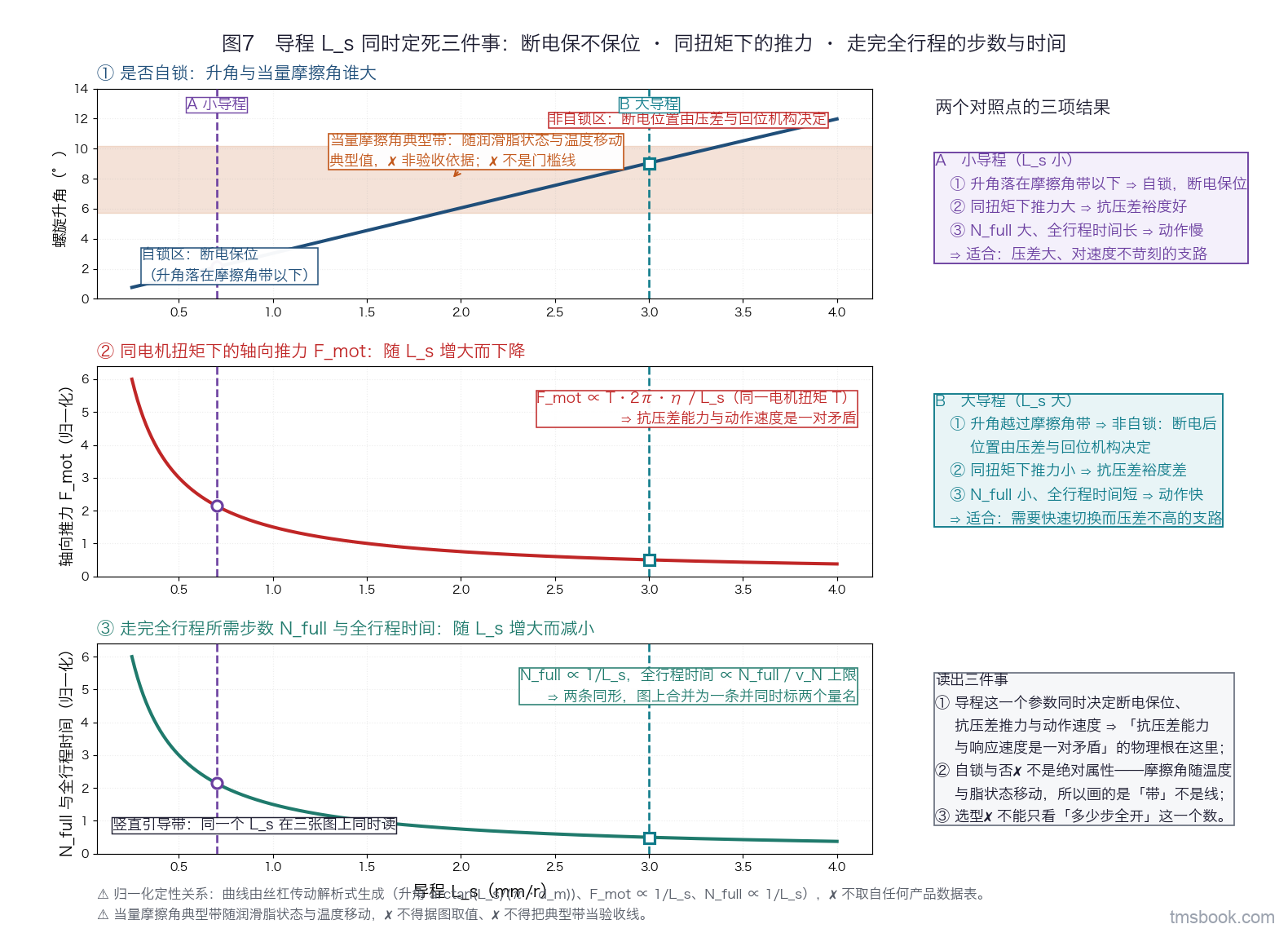

• 放大力、缩小行程。减速比越大，同样的电机扭矩能顶住越大的阀口压差，但代价是走完全行程需要更多步、动作更慢。

这里已经埋下了第 5 讲选型的一个权衡：抗压差能力和响应速度是一对矛盾，都由这级机构的传动比决定，选型时不能只看"多少步全开"这一个数。

1.2 针阀与阀座构成可变节流面积

针阀（针状阀芯）插进阀座的阀口，二者之间留出的环形缝隙，就是制冷剂真正通过的等效节流面积。针往下走，缝隙变小，节流面积变小，流量减少；针往上走反之。

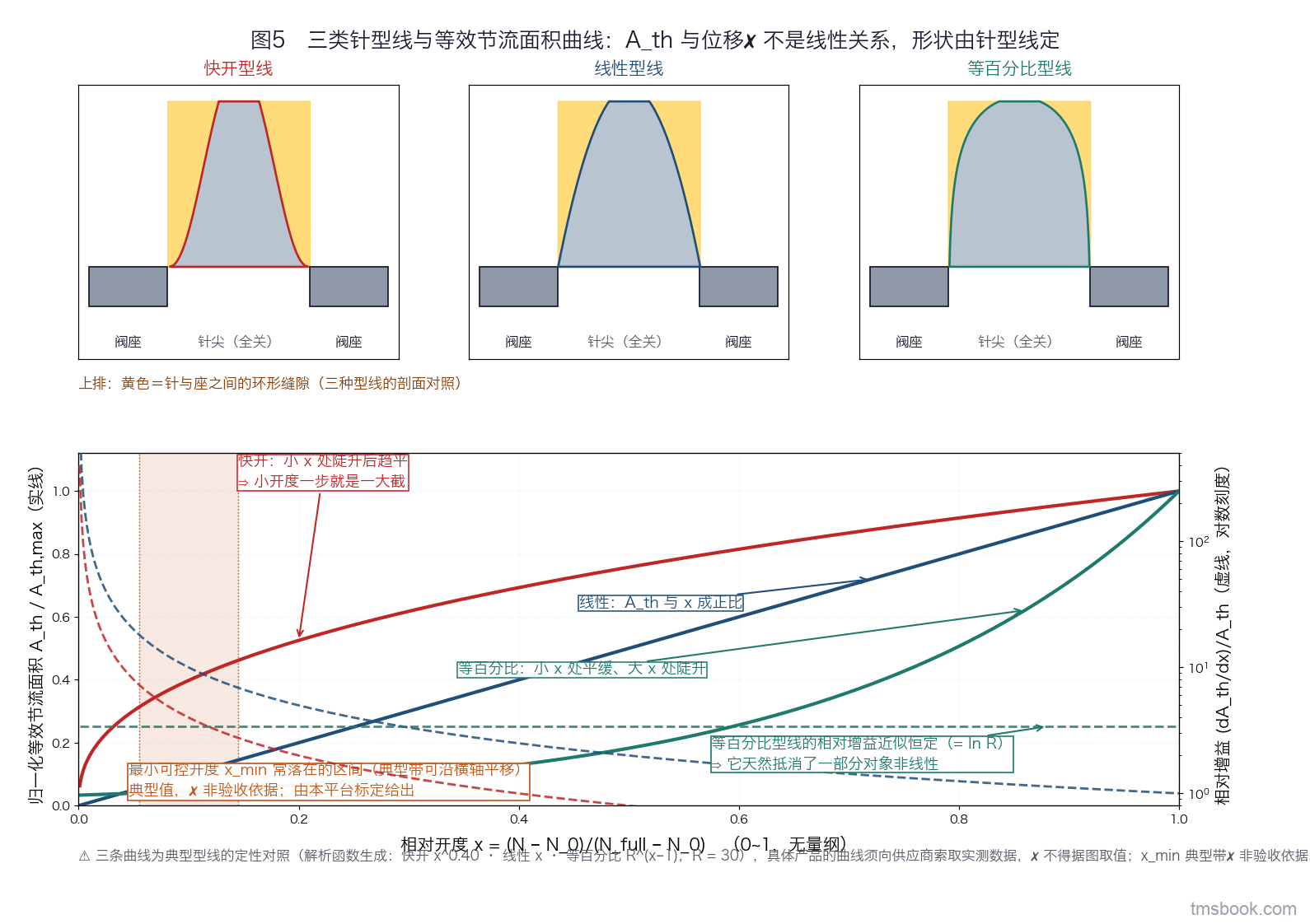

要理解的关键点是：节流面积与针阀位移不是线性关系。针尖通常做成锥形或特殊型线，面积随位移的变化率由这条型线决定。厂家把型线做成什么样，就决定了这只阀是"小开度精细、大开度粗放"还是别的分布。这条特性直接影响控制——同样一步的动作，在低开度和高开度引起的流量变化量级完全不同，这就是第 3 讲要用增益调度的物理根源。

1.3 直动式 vs 先导式：大流量为什么要绕一道

直动式：电机通过传动机构直接推动主针阀。结构简单、响应直接、控制关系清晰，是乘用车热泵回路上的主流形态。

先导式：电机驱动的只是一个小小的先导阀，先导阀改变主阀芯两侧的压力差，再由这个压力差去推动主阀芯开合。为什么要绕这一道？因为阀口越大、压差越高，把主阀芯从阀座上顶开所需的力就越大。直动式要硬扛这个力，就得配大电机、大减速比，体积重量成本都上去了。先导式让流体自己的压力去干重活，电机只负责"开个小口子发指令"，用很小的驱动力控制很大的流量。

代价是什么？先导式多了一级液压放大环节，主阀芯的动作依赖压差建立，在压差很小的时候可能推不动或动作迟缓，动态特性也比直动式多一阶滞后。所以先导式适合大流量场合，小流量精调场合直动式更干净。

1.4 全行程数百步的开环步进定位

EXV 的全行程通常被划分成数百步的量级。这个数字有两层含义：

• 分辨率：全行程分得越细，单步引起的面积变化越小，理论上能调得越精。这是过热度能稳到较小波动的前提；
• 行程时间：从全关走到全开要走完这几百步，按步进频率折算就是动作时间。模式切换要求阀在多少秒内到位，这个数就是硬约束。

必须强调的是开环二字：绝大多数 EXV 没有位置传感器。控制器里的"当前步数"是一个累加出来的估计值，不是测出来的真值。只要发生过丢步（后面讲的堵转、干扰、供电异常），估计值就和真实开度错位，而且系统自己不知道。这是 EXV 控制里最阴险的一类故障——数值上一切正常，物理上早已跑偏。

1.5 机械硬限位与上电归零：开环系统唯一的真值来源

开环系统怎么纠错？靠机械硬限位。阀在全关（有时也在全开）位置设有机械挡块，针阀顶到挡块就走不动了，此时继续发脉冲只会让电机在原地丢步而不产生位移。

上电归零（找零点）就是利用这一点：上电后先朝关闭方向发送超过全行程步数的脉冲，把针阀强行顶到硬限位上，然后把步数计数器清零。这一刻，软件里的步数和物理开度重新对齐——这是整个开环链条上唯一的一次"测量"。

所以归零不是可选的初始化动作，是开环定位的校准仪式。第 4 讲（4.6 节）会讲到，模式切换频繁、经历过大压差冲击的系统，累计丢步风险更高，归零策略（多久归一次、什么条件触发）需要专门设计，而不是只在上电时做一次了事。

常有人问：把下电时的步数持久化到非易失存储里，上电直接读回来，不就能免掉归零了吗？不能。持久化零位的价值有两条——降低归零频次（读回值可信时，可以把归零推迟到更合适的窗口）和提供合法性校验基准（读回值与归零后实测值之差，本身就是一次丢步量的度量）；但它存下来的仍然是上一次那个估计值，掉电瞬间有没有写全、下电之后阀有没有被残余压差顶动，都无从知晓。归零仍然是这条开环链上唯一的真值校准手段，持久化只是让它做得更省、更有据可查。持久化本身的掉电一致性与上电校验（写入时机、双备份与校验和、异常回退）见 K4-06 控制器非易失存储设计：学习值、诊断数据与累计量的持久化。

还有一个量常被和归零步数混为一谈，必须分开：归零步数是可以随时重推的——顶一次硬限位就重新测得；而 EXV 的零点偏差补偿量不可重推。它描述的是这一只阀的「机械零位」与「流量意义上的零位」之间的个体差，由阀口装配公差与批次散差决定，一次 homing 无论如何推不出来，只能在产线上逐件标定时测出（第 5.7 节的流量特性逐件标定与参数写入）。所以它属于学习量：必须持久化保存，掉电不能丢；换阀之后必须强制清零重学——新阀沿用旧阀的补偿量，等于把整个开度区间的流量标定整体偏置了一块，现象是「换了只新阀反而更难标」。这一条与本节「归零是唯一的真值校准手段」不冲突：归零校的是可重推的机械零位，补偿量补的是不可重推的个体差，两者各管一段。存储载体、掉电保护与复位服务见 K4-06 控制器非易失存储设计：学习值、诊断数据与累计量的持久化，售后重学的工位、触发条件与权限见 K6-09 产线下线与售后标定：工位项清单、配置写入与学习值管理。

本讲小结：EXV = 步进电机 + 传动机构 + 针阀/阀座。节流面积由针型线决定且非线性，这是控制要做增益调度的根源；直动式简单直接，先导式用流体压力放大驱动力以适应大流量；定位是开环的，数百步的步数只是估计值，机械硬限位 + 上电归零是唯一的真值校准手段——把步数持久化到非易失存储只能降低归零频次、提供校验基准，免不掉归零。
