G2-08 内部换热器（IHX/回热器）本体：结构形式、效能定量与三笔代价核算

课程代码 G2-08 · 板块 G 总成级产品专题 / 车用换热器时长约 3.5 小时（5 讲） 适合对象 换热器结构与仿真工程师，以及要为平台判「加不加 IHX、加多大」的循环工程师与控制工程师。R1234yf 与 R744（CO₂）平台推荐修，其余平台选修前置 A1-05 制冷循环性能指标：COP、制冷量、过热度与过冷度制冷循环性能指标：COP、制冷量、过热度与过冷度；A3-01 换热器传热基础：ε-NTU 法与 LMTD 法换热器传热基础：ε-NTU 法与 LMTD 法；C1-01 汽车空调制冷系统原理与部件匹配汽车空调制冷系统原理与部件匹配；G2-01 冷凝器设计与过冷段/储液一体化冷凝器设计与过冷段/储液一体化 本讲义定位 讲师授课蓝本 / 学员自学讲义。本课只讲 IHX 这个部件本体：效能怎么定义、尺寸怎么反算、三笔代价怎么记成数、副作用怎么写进接口、过热度取样点怎么定。系统级取舍、压缩机防护链、充注方法论、EXV 闭环整定一律引用不重讲，去向逐条写在正文与末节。

引言：这份过冷不是白给的，是从吸气侧买来的

内部换热器（IHX，也叫回热器、Internal Heat Exchanger、Suction Line Heat Exchanger）在原理图上只是一个小方块：让低压吸气去冷却高压液，液侧多得一段过冷，气侧多吃一段过热。它便宜、不占前端迎风面积、不需要额外的阀，所以在很多平台的方案评审里，它是被最快点头通过的那一项。

而它也是被最快后悔的那一项。

钉子①：IHX 的收益和代价是同一个数，只是记在两个不同的账户上。这句话可以判真假。回热量 Q_ihx 在液侧表现为附加过冷度、在吸气侧表现为附加过热度，两者由能量守恒锁死——你不可能只要前者不要后者。液侧那份是收益（单位质量制冷量上升），吸气侧那份是三笔代价的源头（压降、排气温度、吸气密度）。所以「加 IHX 提 COP」这个说法本身不完整，完整的说法是「加 IHX 把收益记在液侧、把三笔代价记在气侧，净额可正可负」。

钉子②：净额真的会是负的，而且不需要什么极端条件。本课全篇用同一个算例（R1234yf、蒸发 0 ℃、冷凝 50 ℃、教学假设工况，物性由 CoolProp 8.0.0 逐点复算），在第 3 讲会算出三个只差外管内径的方案：

方案	环隙当量直径	所需长度	吸气侧附加压降	系统 COP 相对无 IHX
A	4 mm	1.64 m	64.2 kPa	−11.41 %
B	6 mm	2.24 m	21.9 kPa	−0.35 %
C	8 mm	2.90 m	10.3 kPa	+2.81 %

三个方案的效能 ε_ihx 完全相同（0.50），液侧拿到的附加过冷度完全相同（12.78 K），差别只在环隙有多宽。方案 A 装了不如不装，而它恰恰是三个里最短最紧凑、最容易在布置评审里被选中的那个。这就是本课要交给你的判据链——不是「IHX 好不好」，是「这一段 IHX 在这个平台上净收益的正负号是多少」。

钉子③：本课的交付物是三张能签字的表，不是一句结论。五讲各交一件：第 1 讲交 IHX 定尺表（由目标过冷度反算到最短逆流长度）；第 2 讲交 结构形式与流路选型卡；第 3 讲交 三笔代价核算表与净收益的符号；第 4 讲交 五项接口清单；第 5 讲交 过热度取样点定位与前馈补偿方案。这五件拼起来才是一个 IHX 的部件级定义，缺任何一件，后面都要在台架上补课。

关于本课不重复讲的东西。「过冷有好处」这个结论，A1-05 制冷循环性能指标：COP、制冷量、过热度与过冷度、G2-01 冷凝器设计与过冷段/储液一体化、C1-05 空调系统能效（COP）优化路径三门课都已经给过了，本课一个字都不重复——本课补的是那三门都没给的那条反算链：从目标过冷度一路算到能加工的长度。同样，B3-02 制冷剂回路拓扑：并联蒸发、经济器、闪蒸与喷射器 §5.4 留下了一句「IHX 是最便宜的一招，但对不同工质收益差别大，别无脑加」，那是系统级判据；本课是它的落点，交的是可执行的算法与位置。

关于数值。本课的物性值（比热、密度、焓、饱和线）全部由 CoolProp 8.0.0 现算，可复现；本课的工况点（0 ℃ / 50 ℃ / 排量 33 cm³/rev / 转速 5000 rpm / 等熵效率 0.65 / 容积效率 0.85）全部是教学假设值，不对应任何平台，用来把算法演示完整，不是设计输入。凡是「你的平台该取多少」的量，本课给的是典型参考区间、常见锚点与拿到它的路，并逐处标明它不是验收依据。

第 1 讲　IHX 效能定义与「由过冷度反算」的定尺链

这一讲要做的事只有两件：把 ε_ihx 定义清楚到跨厂家可比，然后把定尺方向反过来走一遍——从你想要的过冷度，一路算到能给到布置工程师的那个长度数字。

1.1 IHX 在回路里的位置，以及它有几个口

IHX 是一个两进两出的件。高压侧从冷凝器（或储液器）出口引来过冷液，低压侧从蒸发器出口引来带过热的吸气；两股在件内逆流换热，然后各自回到自己的下游——液侧去膨胀装置，气侧去压缩机吸气口。

图1 制冷回路简图，横向布置，标出 IHX 的四个口与四个测点。左侧画压缩机（圆角矩形，标「压缩机」），排气向右接冷凝器（矩形带三道波纹，标「冷凝器」），冷凝器出口向下接储液器（细长立式圆柱，标「储液器/干燥瓶」），储液器出口向右下引出一条粗实线标「高压过冷液」，进入图中央的 IHX。IHX 画成一个横置的长方形，内部画成两层：上层是一条细管（标「内管：高压液」），下层是包在外面的环形通道（标「环隙：低压吸气」），两层之间画三支细箭头表示热流由上层指向下层，标「Q_ihx」。IHX 上有四个口并各挂一个圆形测点标记：左上口标「液侧进口 T_liq,in ＝ 45 ℃」，右上口标「液侧出口 T_liq,out」，右下口标「吸气进口 T_suc,in ＝ 5 ℃」，左下口标「吸气出口 T_suc,out」。液侧在内管中自左向右流、吸气在环隙中自右向左流，两条流向箭头明确相反，IHX 下方标一行字「逆流：两股方向相反」。IHX 液侧出口继续向右下接一个三角形膨胀阀符号（标「TXV/EXV」），阀出口接蒸发器（矩形带三道波纹，标「蒸发器」），蒸发器出口向左接回 IHX 的吸气进口；IHX 的吸气出口向左接回压缩机吸气。图右下角另加一个虚线框，写三行小字：「ε_ihx 报值必须同报这三个测点位置」「T_suc,in 取 IHX 进口而非蒸发器出口」「T_suc,out 取 IHX 出口而非压缩机吸气口」。本图为回路示意，管长比例与部件尺寸不代表实物，不得据图取值。 — 图1　IHX 是两进两出、两股同一质量流的逆流件：热从内管的高压液流向环隙的低压吸气。要读出的结论是四个测点各自钉在哪里——ε_ihx 的三个温度必须取在 IHX 自己的口上，**取在蒸发器出口或压缩机吸气口都会把 ε 报错**。本图为回路示意，不得据图取值。

有一条几何事实要先立住，后面三讲都要用：IHX 两侧是同一股质量流。没有支路、没有分股、没有额外节流。冷媒先走完内管（液侧），再走完蒸发器，再走回环隙（气侧）——同一批分子，在同一个循环里两次穿过这个件。这条事实带来三个直接推论：

两侧的 ṁ 相同 ⇒ 热容流率之比 C_r 只由比热之比决定，与流量无关；
液侧多拿的热量与气侧多吃的热量数值相等（若件绝热）⇒ 收益与代价在同一个数上，无法分开优化；
与经济器/过冷器（带独立节流支路、要分股记流量与焓）在部件级就是两类东西——这条分界在 §2.6 展开。

1.2 ε_ihx 的定义，以及为什么必须同报三个测点

主机厂与 Tier1 之间对标 IHX 性能，用的是一个单一指标：

ε_ihx = (T_suc,out − T_suc,in) / (T_liq,in − T_suc,in)

分母是可用温差——液侧进口与吸气进口之差，也就是这个件在这个工况下理论上最多能利用的温位差。分子是吸气侧实际被抬起来的温升。两者相除，得到一个 0 到 1 之间的无量纲数，物理含义是「可用温差被利用掉的比例」。

用本课的算例代一遍：吸气进口 5 ℃、液侧进口 45 ℃、吸气出口 25 ℃。

ε_ihx = (25 − 5) / (45 − 5) = 20 / 40 = 0.50

图2 ε_ihx 的定义图，画成一张温度—沿程位置图。横轴自左向右标「沿 IHX 长度方向（液侧流向）0 → L」，纵轴标「温度 / ℃」，刻度从 0 到 50，每 10 ℃ 一格。图中画两条曲线：上面一条实线标「液侧（高压过冷液）」，自左端 45 ℃ 向右下方缓降到右端 32.2 ℃，左端点画一个实心圆并标「T_liq,in ＝ 45 ℃」，右端点画实心圆标「T_liq,out ＝ 32.2 ℃」。下面一条实线标「吸气侧（低压过热气）」，注意它的流向相反，用箭头标「吸气流向 ←」，该线自右端 5 ℃ 向左上方升到左端 25 ℃，右端点画实心圆标「T_suc,in ＝ 5 ℃」，左端点画实心圆标「T_suc,out ＝ 25 ℃」。在图的左边缘画一根竖直双箭头，从 5 ℃ 拉到 45 ℃，标「可用温差＝ T_liq,in − T_suc,in ＝ 40 K（分母）」；在同一位置内侧另画一根较短的竖直双箭头，从 5 ℃ 拉到 25 ℃，标「吸气实际温升＝ 20 K（分子）」。两根箭头之间用大括号连到右侧一个方框，框内写「ε_ihx ＝ 20 / 40 ＝ 0.50」。图的右上角另画一个小方框，标题「同报三件事，否则不可比」，内列三行：「① 测点在 IHX 自己的口上」「② 液侧进口须仍是过冷液（未闪发）」「③ 工况点：蒸发/冷凝温度、流量」。图底部一行小字：数值为教学假设工况下的 CoolProp 8.0.0 复算值，曲线形状为示意，不得据图取值。 — 图2　ε_ihx 是「可用温差被吃掉的比例」：分母由两侧进口温度定死，分子是吸气侧的实际温升。要读出的结论是这个比值完全由三个进出口温度决定，**与件的长度、面积、形式无关**——形式只决定要多长才能达到这个 ε。曲线形状为示意，不得据图取值。

为什么必须同报三个测点位置。ε_ihx 是一个比值，比值最容易被口径差异污染。三种常见的报值偏差，方向都是把 ε 报大：

测点偏差	后果	偏差方向
T_suc,out 取在 IHX 下游一段管路上	沿途从环境吸的热被计进分子	ε 偏大（危险）
T_suc,in 取在蒸发器出口而非 IHX 进口	中间那段吸气管的沿途换热被计进分子	ε 偏大（危险）
T_liq,in 取在冷凝器出口而非 IHX 进口	中间管路的散热被计进分母，分母偏大	ε 偏小（保守）

前两种偏大是危险的：你按报大的 ε 去反算 UA，会算出一个偏短的长度，装上去达不到目标过冷度。所以供应商给的 ε_ihx 数值，如果没有随附测点位置图，它不能直接用来定尺——那个数只能当参考，不能当输入。

算例 1-A（测点偏差把 ε 报大多少）。设真实的 IHX 出口吸气温度是 25.0 ℃，但测点装在下游 0.4 m 的管上，环境 40 ℃，这段管让吸气又升了 1.2 K，测到 26.2 ℃。则：

报出的 ε = (26.2 − 5) / (45 − 5) = 21.2 / 40 = 0.530 真实的 ε = 0.500 偏大 6.0 %

看起来不多。但按 §1.4 的反解，ε 从 0.500 提到 0.530 对应的 NTU 从 0.846 涨到 0.926，即 UA 需求涨 9.5 %。也就是说，用这个报大的 ε 当输入去选型，你会选一个比实际需要短约 9.5 % 的件。ε 的误差在反解方向上是被放大的，这一点在 §1.4 会展开成一条硬判据。

这个式子什么时候失效。四条，逐条写清：

液侧在 IHX 内闪发。若液侧进口的过冷度不足，液体在内管里因压降或吸热而部分汽化，液侧就不再是单相，温度会被钉在饱和线上不再下降，分母失去「可用温位差」的物理意义。判据：核算液侧出口的压力与温度，确认仍在饱和线左侧。
跨临界工况（R744）。气冷器出口不存在「过冷液」这个状态，温度与压力独立，ε 的温度口径会误导。R744 一律改用焓口径（见 §3.7 与 H7-04 CO₂ 跨临界系统工程要点）。
非共沸混合工质。两相段有温度滑移，若液侧或气侧任一处进入两相区，温度不再单值代表状态。
件内有支路。若 IHX 前后另有分流（如补气支路），两侧 ṁ 不再相同，须分股记焓（见 C3-05 补气增焓（喷气增焓）低温热泵技术）。

ε_ihx 的典型参考区间。⚠ 这是一个平台相关量：

区间：车用同轴套管 IHX 的设计 ε_ihx 常落在 0.25 ~ 0.65；
常见锚点：乘用车 R1234yf 空调回路上，0.40 ~ 0.50 是最常见的落点，因为再往上长度与压降代价同时发散（§1.4、§3.2）；
⚠ 这是典型值、不是验收依据，必须以本平台实测确认。IHX 部件级效能查无对口的车用标准，取值来源只有厂家台架数据与项目试验规范/企标，须按现行版本确认；不得把家用或工业回热器的经验值（那些常在 0.7 以上）直接搬到车用的短管长上；
拿到它的路：向 IHX 供应商索取带测点位置图的台架 ε-流量曲线（不是单点值），或在焓差实验室按 §1.1 图 1 的四测点自测。

1.3 C_min 落在哪一侧：一个只需要查两个比热的判断

ε-NTU 方法要求先定 C_min 与 C_max。IHX 的特殊之处在于两侧质量流相同，所以：

C_suc = ṁ·cp_suc，C_liq = ṁ·cp_liq，C_r = C_min/C_max = cp_min/cp_max

ṁ 直接约掉了。C_r 与流量无关，只由两侧比热之比决定。这是一个非常好用的性质：你在方案阶段还不知道流量时，就已经能把 C_r 定下来。

用本课算例查 CoolProp 8.0.0：

侧	状态	cp / J·kg⁻¹·K⁻¹
吸气侧（过热气）	5 ℃、315.9 kPa	924.5
液侧（过冷液）	45 ℃、1302.4 kPa	1504.8

C_r = 924.5 / 1504.8 = 0.6144，且 C_min 落在吸气侧。

算例 1-B（C_min 与 UA 的换算）。取本课算例在 ε = 0.50 时的质量流 ṁ = 36.60 g/s（这个值在 §3.5 由压缩机口径算出，此处先用）：

C_min = C_suc = 0.03660 × 924.5 = 33.84 W/K C_max = C_liq = 0.03660 × 1504.8 = 55.08 W/K C_r = 33.84 / 55.08 = 0.6144 ✓（与比热之比一致，交叉核对通过）

为什么 C_min 通常在吸气侧。过热气的定压比热在中等压力下明显小于同工质过冷液的定压比热——这是绝大多数亚临界卤代烃工质在车用工况区的共性。所以 C_min 落在吸气侧是缺省判断，而不是必然：

⛔ 靠近临界点时液体 cp 急剧上升，比值会更悬殊，结论不变；
⚠ 但吸气压力很高、吸气温度很高（深度过热）时，气侧 cp 也会上升，比值会向 1 靠拢；
⛔ R744 跨临界侧一律不能用这个缺省判断——气冷器出口附近的 cp 在拟临界区可以高达 5657 J/(kg·K)（本课 §3.7 的 CoolProp 复算值，10 MPa / 40 ℃），比吸气侧的 1805 J/(kg·K) 大三倍多，C_min 反而落在吸气侧但 C_r 极小，且 cp 沿程剧变，单值 cp 假设本身失效，必须分段按焓算。

判据：动手前查两个 cp，别背结论。查两个数只要两行 CoolProp 调用，而背错一次要重画一次曲线。

C_min 落错侧的后果是 ε 的定义口径与 ε-NTU 关系式不自洽：ε-NTU 里的 ε 定义是「实际换热量 / C_min 侧能达到的最大换热量」，即 ε = C_min·ΔT_Cmin侧 / (C_min·ΔT_max)。当 C_min 在吸气侧时，这个定义化简后正好等于 §1.2 那个用吸气侧温升写的 ε_ihx。所以 ε_ihx 这个工程指标与 ε-NTU 的理论 ε 是同一个量——前提是 C_min 在吸气侧。若 C_min 落在液侧，两者就差一个 C_r 因子，直接把 ε_ihx 代进 ε-NTU 关系式会算错。

1.4 反解：由 ε 求 NTU，以及为什么高 ε 目标会让长度发散

逆流布置的 ε-NTU 关系式（C_r ≠ 1）：

ε = [1 − exp(−NTU·(1 − C_r))] / [1 − C_r·exp(−NTU·(1 − C_r))]

本课要的是反过来走——已知 ε 求 NTU。把上式解出来：

NTU = ln[(1 − ε·C_r) / (1 − ε)] / (1 − C_r)　（C_r ≠ 1）

代 C_r = 0.6144，逐点算：

目标 ε_ihx	NTU	UA（C_min = 33.84 W/K）	dNTU/dε（局部斜率）
0.30	0.397	13.4 W/K	—
0.40	0.593	20.1 W/K	—
0.50	0.846	28.6 W/K	2.89
0.60	1.184	40.1 W/K	—
0.70	1.664	56.3 W/K	5.85
0.80	2.420	81.9 W/K	9.84
0.85	3.004	101.7 W/K	—
0.90	3.884	131.4 W/K	—

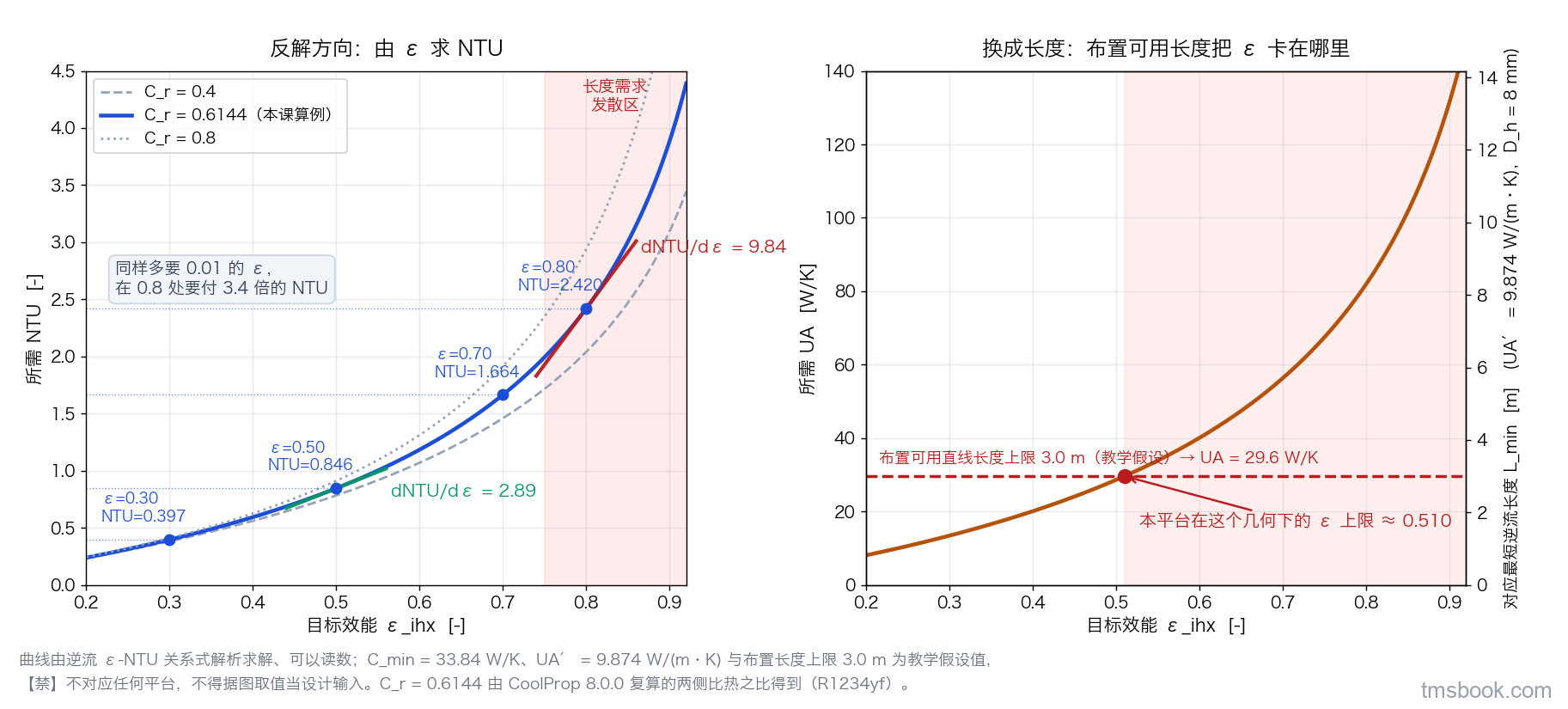

图3 逆流 ε-NTU 反解曲线与灵敏度双栏图。左栏主图：横轴为目标效能 ε_ihx（0.2 到 0.92），纵轴为所需 NTU（0 到 4.5），画一条随 ε 上升而急剧上翘的实线曲线，标注「C_r ＝ 0.6144（本课算例）」，另画两条虚线对照曲线标「C_r ＝ 0.4」与「C_r ＝ 0.8」以示 C_r 的影响。曲线上标出四个实心圆点并各引一条水平虚线到纵轴：ε＝0.30 处 NTU＝0.397、ε＝0.50 处 NTU＝0.846、ε＝0.70 处 NTU＝1.664、ε＝0.80 处 NTU＝2.420。在 ε＝0.5 与 ε＝0.8 两点处各画一小段切线，并在切线旁标斜率「dNTU/dε ＝ 2.89」与「dNTU/dε ＝ 9.84」，两个数值用不同颜色突出，中间加一条注释「同样多要 0.01 的 ε，在 0.8 处要付 3.4 倍的 NTU」。图的右侧边缘画一条竖直的渐变色带，从下到上由绿转黄转红，标「长度需求发散区」，红色段对应 ε 大于 0.75 的区间。右栏副图：横轴同为 ε，纵轴为所需 UA（W/K，0 到 140），画同一条曲线并在右轴另标一个换算轴「对应最短逆流长度 / m（按 UA′ ＝ 9.87 W/(m·K)，环隙当量直径 8 mm）」，在长度轴上用一条水平红色虚线标「布置可用直线长度上限 3.0 m（教学假设）」，并标出该线与曲线的交点在 ε ＝ 0.510 处，注明「本平台在这个几何下的 ε 上限 ≈ 0.510」。图底部一行小字：曲线由逆流 ε-NTU 关系式解析求解，可以读数；C_min、UA′ 与 3.0 m 上限为教学假设值，不对应任何平台，不得据图取值当设计输入。 — 图3　由 ε 反解 NTU 的曲线在高 ε 端急剧上翘：ε 从 0.50 到 0.80 只涨了 0.30，而 NTU 从 0.846 涨到 2.420（**2.9 倍**），局部斜率从 2.89 涨到 9.84。要读出的结论是——**ε 目标定得越高，同样一点 ε 的进步要付的长度代价越贵，而吸气侧压降与长度同步上升**，所以高 ε 目标是被压降从另一头卡死的，不是被换热能力卡死的。UA′ 与长度上限为教学假设值，不得据图取值。

算例 1-C（把「ε 敏感」这句话算成数）。假设两个项目，一个把目标从 ε = 0.50 提到 0.51，另一个把目标从 ε = 0.80 提到 0.81。同样是多要 0.01 的效能：

项目一：NTU 0.846 → 0.875，ΔNTU = 0.029，UA 需求 +3.4 % 项目二：NTU 2.420 → 2.520，ΔNTU = 0.100，UA 需求 +4.1 %，而 ΔNTU 是项目一的 3.4 倍

按 §2.4 的 UA′ = 9.87 W/(m·K) 换算成长度：项目一多要 0.10 m，项目二多要 0.34 m。在一个连 0.2 m 直线长度都要跟布置吵架的机舱里，这两个数的意义完全不同。

⚠ 图 3 右栏那个交点值得单独看一眼：3.0 m 的布置预算，在方案 C 的几何（UA′ ＝ 9.874 W/(m·K)）下只买得到 ε ＝ 0.510——这恰好就是本课选的设计点 0.50。换句话说，本课算例的 ε 目标不是「选」出来的，是被布置长度顶在那里的。

这条推出一个硬判据：目标 ε 不是「越高越好」，而是「在压降预算内能拿到的最高值」。定尺的顺序应当是——先由布置给出可用直线长度、由净收益给出压降预算，再反过来看这两个约束允许多大的 ε，而不是先拍一个 ε 再去要长度。这条在 §3.6 会被三方案对照表彻底证实。

1.5 定尺链：五步，方向是反的

图4 IHX 定尺链五步流程图，纵向自上而下排列五个圆角矩形方块，方块之间用粗实线向下箭头连接，箭头旁标注每一步用的公式。最上方一个梯形输入块，标「输入：目标附加过冷度 ΔT_sc,add ＝ 12.78 K（由第 3 讲的净收益反过来卡上界）」。第一个方块标「步骤① 定回热量」，内写「Q_ihx ＝ ṁ·cp_liq·ΔT_sc,add」，右侧引出结果标注「＝ 0.0366 × 1504.8 × 12.78 ＝ 704 W（比热法）／ 659 W（焓差法，本课取此值）」，并在该结果旁加一个警示小方框写「靠近临界点须用焓差法，比热法会高估」。第二个方块标「步骤② 反解所需效能」，内写「ε ＝ (T_suc,out − T_suc,in)/(T_liq,in − T_suc,in)」，右侧标「＝ 20/40 ＝ 0.50」。第三个方块标「步骤③ 反解 NTU（逆流关系式）」，内写「NTU ＝ ln[(1−εC_r)/(1−ε)]/(1−C_r)」，右侧标「C_r ＝ 0.6144 ⇒ NTU ＝ 0.846」，旁加警示框「⚠ 不得线性外推，高 ε 端急剧上翘」。第四个方块标「步骤④ 求 UA」，内写「UA ＝ NTU·C_min」，右侧标「C_min ＝ 33.84 W/K ⇒ UA ＝ 28.6 W/K」。第五个方块标「步骤⑤ 除以单位长度 UA′ 得最短逆流长度」，内写「L_min ＝ UA / UA′」，右侧标「UA′ ＝ 9.87 W/(m·K) ⇒ L_min ＝ 2.90 m」。最下方一个梯形输出块，标「输出：IHX 定尺表 → 交布置与供应商」。在第五个方块的右侧另引出一条向右的反馈虚线箭头，绕回到最上方的输入块，箭头上标「校核回路：把 L 代回算 Δp_suc，折成饱和温度降与 ΔT_sc,add 相减；净收益为负则回头压 ΔT_sc,add 目标」，这条虚线用醒目颜色画出。图左侧一竖排小字自上而下标「这条链的方向是反的：不是给定尺寸算性能，是给定目标算尺寸」。图右下角小方框写「⛔ 这条链只给最短逆流长度，实际管长还要加弯与去耦裕量（归 G11-01）」。本图为流程示意，数值为教学假设工况下的复算值，不得据图取值。 — 图4　定尺链的方向是反的：从目标过冷度出发，经回热量、效能、NTU、UA，落到最短逆流长度。要读出的结论是右侧那条**反馈虚线**——链条走完一遍还不算完，必须把长度代回算压降、折成饱和温度降去抵扣收益，**净收益为负就回头压低 ΔT_sc,add 目标重走一遍**。缺了这条回路，第一遍就会得出方案 A 那种净收益 −11.41 % 的结果。数值为教学假设值，不得据图取值。

逐步走一遍本课算例。

步骤① 由目标附加过冷度定回热量。

Q_ihx = ṁ·(h_liq,in − h_liq,out) ≈ ṁ·cp_liq·ΔT_sc,add

本课取目标 ΔT_sc,add = 12.78 K，ṁ = 36.60 g/s，cp_liq = 1504.8 J/(kg·K)：

比热法（取 45 ℃ 的 cp_liq）：Q_ihx ≈ 0.03660 × 1504.8 × 12.78 = 704 W 焓差法：CoolProp 复算 h_liq,in(45 ℃, 1302.4 kPa) = 262.39 kJ/kg 与 h_liq,out(32.22 ℃, 1302.4 kPa) = 243.74 kJ/kg，差 18.65 kJ/kg，Q_ihx = 0.03660 × 18 650 = 683 W

两者差 3.1 %，比热法偏大。差的来源是 cp_liq 在 32 ~ 45 ℃ 区间不是常数（45 ℃ 时 1504.8、39 ℃ 时 1460.5 J/(kg·K)，越靠近临界点越陡），而比热法用了区间高温端的那个值。若改取区间中点 39 ℃ 的 cp_liq = 1460.5，比热法给出 0.03660 × 1460.5 × 12.78 = 683 W，与焓差法吻合到三位有效数字。判据：用比热法时 cp 必须取温区平均值而不是进口值；温跨超过 10 K 或工况靠近临界点时直接改用焓差法。R744 一律用焓差法，比热法在拟临界区会错到不可用（§3.7）。本课后续一律取焓差法的 683 W。

步骤② 反解所需效能。由能量守恒，吸气侧的焓升与液侧的焓降相等：q_ihx = 18.65 kJ/kg（吸气侧，CoolProp 复算 h(25 ℃, 315.9 kPa) − h(5 ℃, 315.9 kPa)）。对应的吸气出口温度 25 ℃，于是：

ε = (25 − 5)/(45 − 5) = 0.50

⚠ 这里吸气侧焓升 18.653 kJ/kg 与液侧焓降 18.651 kJ/kg 数值相同不是巧合，而是本课的算例就是这样构造出来的：先定吸气出口 25 ℃ 算出焓升，再由能量守恒反解液侧出口温度 32.22 ℃。真实台架上这两个数不会相等——差值就是件与环境交换掉的热。第 4 讲 §4.5 正是把这条「本应闭合」翻过来当作热短路的机检量使用。

步骤③ 反解 NTU。C_r = 0.6144：

NTU = ln[(1 − 0.50 × 0.6144)/(1 − 0.50)] / (1 − 0.6144) = ln(0.6928/0.5)/0.3856 = 0.3262/0.3856 = 0.846

步骤④ 求 UA。

UA = NTU × C_min = 0.846 × 33.84 = 28.6 W/K

步骤⑤ 除以单位长度 UA′。UA′ 是这个截面几何下每米长度能提供的 UA，由 §2.4 逐项算出。取环隙当量直径 8 mm 的方案 C：UA′ = 9.87 W/(m·K)。

L_min = 28.6 / 9.87 = 2.90 m

这个数字就是交给布置工程师的输入。2.90 m 的同轴套管，在一辆乘用车的机舱里不是一句「找个地方放」能解决的事——它通常要盘成两到三个大半径弯，或者做成一段平行贴合的双管束。而且，这 2.90 m 只是换热需要的最短逆流长度，真实管长还要加上进出口的弯、去耦弯与卡箍段（那些段几乎不参与逆流换热，却照样贡献压降）。管路走向、最小弯曲半径、卡箍与去耦的本体设计归 G11-01 冷媒管路/软管设计与走向布置，本课只交 L_min 这个输入。

1.6 收益端在 log p-h 图上是什么

把加与不加 IHX 的两个循环画在同一张 log p-h 图上，收益端一目了然。

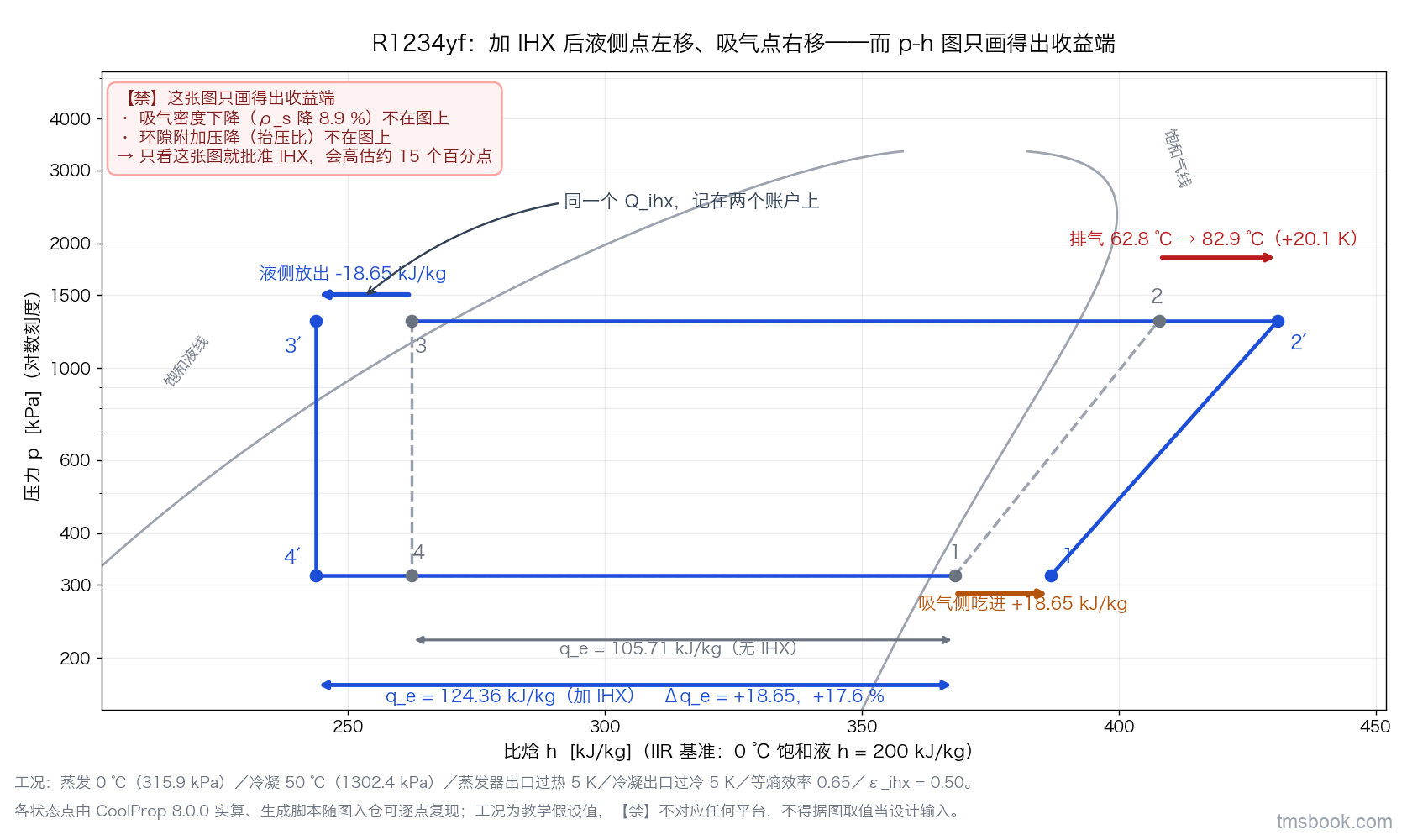

图5 R1234yf 的 log p-h 图，同图对比加与不加 IHX 的两个循环。纵轴为压力（对数刻度，标 kPa，范围约 200 到 2000），横轴为比焓（kJ/kg，范围约 200 到 420）。灰色钟形线为饱和液线与饱和气线，其间为两相区，饱和线由 CoolProp 8.0.0 逐点画出。工况标注在图下方：蒸发 0 ℃（315.9 kPa）／冷凝 50 ℃（1302.4 kPa）／蒸发器出口过热 5 K／冷凝出口过冷 5 K／等熵效率 0.65，焓基准取 IIR（0 ℃ 饱和液 h ＝ 200 kJ/kg）。图中画两个循环：灰色虚线为无 IHX 循环，四个状态点标 1、2、3、4；蓝色实线为加 IHX 循环（ε ＝ 0.50），状态点标 1′、2′、3′、4′。无 IHX：点 1 在 5 ℃、315.9 kPa（h ＝ 368.1 kJ/kg），压缩到点 2；冷凝出口点 3 在 45 ℃、1302.4 kPa（h ＝ 262.4 kJ/kg）；等焓节流竖直下落到点 4。加 IHX：吸气点自 1 沿等压线右移到 1′（25 ℃，h ＝ 386.8 kJ/kg），这一段用一支橙色粗箭头标「吸气侧吃进＋18.65 kJ/kg」；液侧点自 3 沿等压线左移到 3′（32.2 ℃，h ＝ 243.7 kJ/kg），这一段用一支蓝色粗箭头标「液侧放出 −18.65 kJ/kg」；两支箭头之间画一条曲线连接并标「同一个 Q_ihx，记在两个账户上」。3′ 等焓下落到 4′，4′ 明显比 4 更靠左。在蒸发压力线上，自 4 到 1 的水平段标「q_e ＝ 105.71 kJ/kg（无 IHX）」，自 4′ 到 1 的水平段用加粗蓝线标「q_e ＝ 124.36 kJ/kg（加 IHX）」，两者之差用一小段双箭头标「Δq_e ＝＋18.65 kJ/kg，＋17.6 %」。图右上角画一个方框标注「排气点 2′ 明显高于 2：排气温度 62.8 ℃ → 82.9 ℃，＋20.1 K」，并用一支红色箭头从点 2 指向点 2′。图右下角另一个方框写三行：「① 这张图只画了收益端」「② 吸气密度下降与压降代价不在 p-h 图上，见第 3 讲」「③ 只看这张图会得出错误结论」。图底部一行小字：各状态点由 CoolProp 8.0.0 实算、生成脚本随图入仓可逐点复现；工况为教学假设值、不对应任何平台，不得据图取值当设计输入。 — 图5　加 IHX 后液侧点左移、吸气点右移，节流后干度降低，蒸发焓差从 105.71 增到 124.36 kJ/kg（**+17.6 %**）。要读出的结论是右下角那个方框：**p-h 图只画得出收益端**——吸气密度下降造成的质量流损失、环隙压降造成的压比上升，在这张图上一点痕迹都没有，而它们正是第 3 讲要算的三笔代价。**只看 p-h 图就批准 IHX，是本课要拆掉的第一个直觉。**工况为教学假设值，不得据图取值。

请特别注意 +17.6 % 这个数字。它是单位质量制冷量的增益，非常漂亮，而且它是真的。但第 3 讲会算出，同一个方案的系统 COP 增益只有 +2.81 %，甚至在环隙偏窄时是 −11.41 %。从 +17.6 % 到 +2.81 %，中间丢掉的那些，就是三笔代价。

1.7 上界不由 IHX 本体定

最后一条，也是本讲最容易被跳过的一条：目标 ΔT_sc,add 的上界不是 IHX 自己能给多少，而是吸气侧能吃多少。

液侧多拿的那份热，等量出现在吸气侧（同一个 Q_ihx，图 5 那两支箭头）。所以「我想要多少过冷」这个问题，实际上是在问「压缩机能接受多高的吸气温度」。三条约束从吸气侧反过来卡住 ΔT_sc,add：

排气温度上限——吸气每高 1 K，排气大约高 1 K 量级（本课算例 ε = 0.50 时吸气 +20 K、排气 +20.1 K，几乎 1∶1）。排温上限、降额线与油劣化判据归 G1-05 压缩机润滑、可靠性与湿压缩防护，本课只交「排气温度增量」这一个输入量；
吸气密度——吸气温度越高、密度越低、质量流越小，这笔代价随 ε 单调恶化（§3.5）；
压降——ε 越高、长度越长、环隙压降越大（§3.2、§3.6）。

三条约束里，只有第一条有一个明确的上限值可查（压缩机规格书），另外两条是连续恶化、没有硬上限的。所以定尺时，先用第一条卡出一个硬上界，再在这个上界内用第二、三条做净收益寻优。这个顺序不能反——反过来会得到一个净收益最好但排温超限的方案，而排温超限是一票否决项。

本讲小结：ε_ihx 是可用温差被利用的比例，三个测点位置必须随值同报，否则跨厂家不可比且偏差方向危险（报大）。C_r 由两侧比热之比定、与流量无关，C_min 通常落在吸气侧但必须查两个 cp 确认。定尺链的方向是反的：目标过冷度 → 回热量 → 所需 ε → NTU → UA → 最短逆流长度，且必须带一条把长度代回算压降的反馈校核。高 ε 目标的长度需求发散，真正的上界来自吸气侧的排温、密度与压降三条约束，不是 IHX 本体的换热能力。
