G2-06 中冷器（风冷/水冷）设计

课程代码 G2-06 · 板块 G 总成级产品专题 / G2 车用换热器 时长 约 3.5 小时（5 讲 + 1 次效能/压降算例） 适合对象 中冷器结构工程师；做增压/进气冷却部件的人（进阶必修） 前置 A3-01 换热器传热基础；A2-05 空气侧压降；F2-01 增压中冷（系统视角） 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 G2-06 大纲的完整展开版

引言：动力标定敢标多高，中冷器说了算

增压把空气压进气缸，压缩过程必然升温——这是热力学送的"附赠品"，不是设计缺陷。问题在于，发动机真正想要的是空气的质量，不是体积。温度一高，同样压力下密度就掉，增压器辛苦提上来的压比一部分被温度吃回去。中冷器（Charge Air Cooler，CAC）存在的唯一理由，就是把这口"被稀释的空气"重新压实。

但中冷器不是"越大越好、越冷越好"的部件。它有三条互相拉扯的约束：进气侧压降会直接抵消它换来的密度收益；高湿或含 EGR 的工况下芯体内会结露积水，带来水击和腐蚀；大芯体的热惯量会让瞬态进气温度严重滞后。每一条都必须在结构层面处理，靠标定绕不过去。

本课的取舍主线是风冷中冷（前置扁管翅片）与水冷中冷（WCAC，集成进气歧管）之间的选型——这不是"新旧技术"之争，而是两套完全不同的冷源路径、热惯量特征与成本结构。学完你要能自己判断：这台车该走哪条路，走完之后剩下哪些坑必须结构上兜住。

第 1 讲　中冷器的角色与收益

要谈中冷器怎么设计，先要把它的收益量化到扭矩上去。讲不清收益，就没法判断为它付出的压降、成本、包装空间值不值。

1.1 冷却增压后进气，恢复密度、增扭

增压器（无论涡轮还是机械式）对空气做功，出口气流的压力和温度同时上升。发动机每循环吸入固定的几何容积，真正决定扭矩的是这个容积里装了多少空气质量，也就是充气密度。

不中冷的话，压比提上去了、温度也提上去了，密度增益被打折扣；更糟的是高温进气会逼着标定退点火角、降增压压力，收益进一步缩水。中冷器插在增压器与节气门/进气歧管之间，把这段热空气压下温度，密度回来，同一台增压器换来的实际充气量才对得起它的压比。中冷器是把"压力收益"兑现成"质量收益"的那道工序。

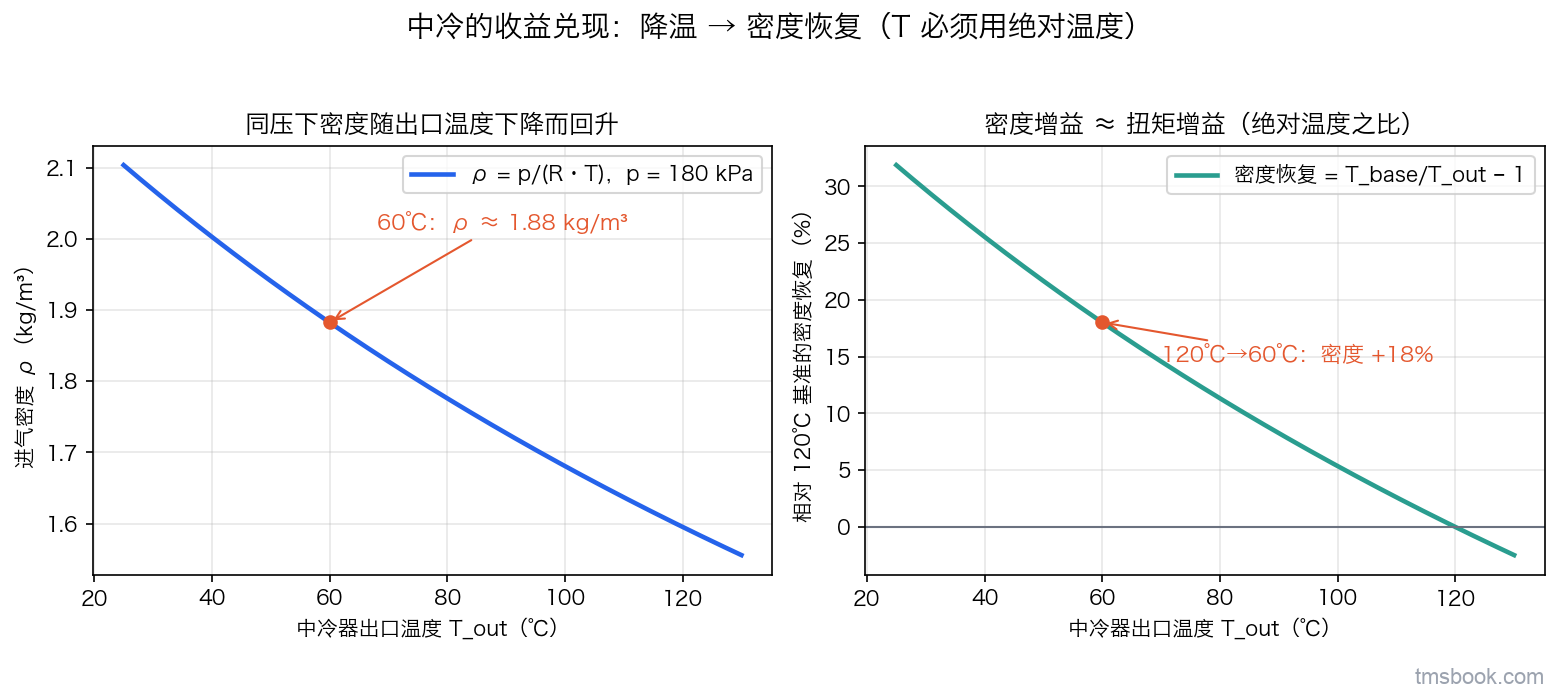

1.2 密度恢复 ρ = p/(R·T) 的量化方法

理想气体状态方程 ρ = p/(R·T) 是本课最基础也最好用的一把尺子。用它做量化时有三个要点：

• T 必须是绝对温度。这是新手最常犯的错——用摄氏度算比值，结论会严重偏大。中冷把进气温度降低若干度，密度的相对增益等于绝对温度的相对降幅，而不是摄氏读数的降幅。
• p 用的是中冷器出口压力，不是增压器出口压力。中冷器自身的压降必须先扣掉（这是第 3 讲的核心）。
• 充气量近似正比于密度，扭矩近似正比于充气量。所以密度相对增益 ≈ 扭矩相对增益，这是一条量级估算级别的传递关系，可以在方案对比阶段快速判断"这个中冷改进值不值"。

用这套方法，你能把"中冷出口温度降低 X"直接翻译成"密度提升百分之几"，再翻译成"扭矩大致能多标多少"。这是中冷器工程师与动力标定沟通的共同语言。

1.3 降进气温度 → 抗爆震、降 NOx 生成

密度只是收益的一半，另一半藏在燃烧里。

抗爆震（汽油机）：爆震的本质是末端未燃混合气在火焰传播到之前自燃。进气温度低，压缩终点温度就低，末端气自燃倾向下降，爆震裕度变大。裕度变大意味着标定可以提前点火角、提高增压压力或压缩比——这部分收益甚至可能大于单纯的密度收益。反过来，中冷能力不足时，标定被迫退角，热效率和动力一起掉。

降 NOx（尤其柴油机）：热力型 NOx 的生成速率对峰值燃烧温度极其敏感，是强非线性关系。进气温度是循环温度的起点，起点降下来，峰值温度也随之下移，NOx 生成显著减少。这就是为什么柴油机的中冷能力和 EGR 冷却能力常被排放法规一起盯着——它们指向同一个物理量。

红线提醒：这里只讲定性方向与敏感度，不要在课堂上给"降 10 度 NOx 降百分之多少"这类精确数字，这些值强烈依赖机型、燃烧系统与工况点，必须以实测标定为准。

1.4 延伸：燃料电池空压机的进气中冷

同一套逻辑在燃料电池系统里同样成立。空压机把空气增压送入电堆，出口空气温度远高于电堆能接受的入堆温度，因此空压机后同样需要一级中冷（常称空气中冷器）。差别在于目标不同：内燃机中冷追求"尽可能冷"以求密度和抗爆震；燃料电池的空气中冷要把温度控制到一个窗口，因为入堆空气还要与加湿、膜的水平衡耦合，过冷同样有害。这条线索在 O2-01 空压机冷却与进气中冷 展开，本课只作为架构的横向延伸提醒：中冷器这个部件形态是通用的，但控制目标随动力系统而变。

本讲小结：中冷器把增压的"压力收益"兑现成"质量收益"；量化靠 ρ = p/(R·T)，务必用绝对温度、用中冷出口压力；除密度外还有抗爆震裕度和 NOx 两条燃烧侧收益；燃料电池空压机中冷是同形态、不同控制目标的延伸。
