G12-02 压力—温度联测与冷媒状态感知

课程代码 G12-02 · 板块 G 总成级产品专题 / G12 传感器与执行器 时长 约 3.5 小时（5 讲 + 1 次 P-T 反算与误差带算例） 适合对象 控制 / 系统工程师；做 EXV / 压缩机过热度控制、状态观测与诊断的人（必修） 前置 G12-01 传感器选型与布置；A1-05 COP、制冷量、过热度与过冷度 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 G12-02 大纲的完整展开版

引言：一个数字读不出冷媒是液是气

给你一根蒸发器出口的管子，让你说出里面的冷媒此刻是什么状态。你测了个温度，比如 5 ℃。这告诉了你什么？几乎什么都没有——它可能是 5 ℃ 的两相湿蒸气（还带着一堆没蒸发完的液滴），也可能是 5 ℃ 的过热蒸气（干干净净、可以放心吸进压缩机）。这两种对压缩机是天壤之别：前者会液击、稀释油、打坏阀片，后者才是你要的。单看温度，你分不出来。

根子在两相区里 P 和 T 不是两个独立的数。这门课要讲清楚的，就是为什么在两相区必须"压力 + 温度"一起测——用一个 P、一个 T，配上这种冷媒专属的饱和曲线，反算出过热度、过冷度，喂给电子膨胀阀（EXV）和压缩机的控制器。P-T 联测不是"多装一个传感器"这么简单，它是把"看不见的冷媒相态"翻译成"控制器能用的一个数"的那道桥。学完这门课，你面对一组 P、T 读数，能立刻在脑子里的 log p-h 图上把点钉下来，判断它是不是你以为的那个状态。

第 1 讲　为什么要联测（承接 A1-04/A1-05）

联测不是冗余，是必需。要说清"为什么必需"，得回到热力学最基本的一条：一个纯物质，在单相和两相里，能自由变动的独立变量个数不一样。

1.1 单相区：两个独立量就把状态定死

在单相区——过热蒸气或过冷液体——压力和温度是两个相互独立的状态量。工质种类已知的前提下，测到一个 P、一个 T，状态就完全定了：密度、焓、熵全都能查出来。这对应热力学相律的直觉：纯物质单相时有两个自由度，你恰好用 P 和 T 这两个可测量把它们占满。

这一条听着平常，却是整门课的地基。后面所有"反算过热度、在 p-h 图定点"的操作，前提都是把状态先逼进单相区——只有到了单相区，P 和 T 才重新变成两个独立的坐标，你测的这两个数才各自携带信息。

1.2 两相区：P 和 T 被饱和线锁死，测不出干度

进了两相区，情况质变。液气共存时纯物质只剩一个自由度——你定了压力，温度就被饱和曲线唯一地定死了，反之亦然。P 和 T 不再独立，它们沿着饱和线绑在一起动。后果是：你在两相区里测到的温度，本质上只是"当前压力对应的饱和温度"的一个复述，它没有告诉你任何关于"液气比例"（干度）的信息。

这就是引言那个 5 ℃ 谜题的答案。两相区里定状态需要的第三个量是干度 x，而 P 和 T 谁都给不了它。想在两相区靠一个 P 或一个 T 定状态，是原理上不可能的，不是精度不够的问题。那怎么办？唯一的出路是把测点挪出两相区——挪到蒸发器出口之后（进入过热蒸气区）或冷凝器出口之后（进入过冷液区）。一旦跳出两相区，回到 1.1 的单相世界，P 和 T 又各自独立，状态就能重新定死。过热度和过冷度，正是"离开饱和线多远"的度量。这条逻辑贯穿全课。

1.3 组合传感器：同一个点上测 P 和 T

既然要"P 和 T 一起用"，一个工程细节就浮出来：这两个数最好来自同一个物理点。这就是组合传感器（combi sensor）的价值——它把压力敏感元件和温度敏感元件做进一根探头，一体测 P + T，取点天然共位。

为什么共位这么要紧？因为过热度的算式是 ΔT_sh = T_meas − T_sat(p_e)，这里的 T_meas 和用来查 T_sat 的 p_e，理论上应当是同一处流体的状态。若压力取自 A 点、温度取自相距一段管路的 B 点，中间只要有压降或换热，两个读数就不属于同一个状态，相减出来的过热度带着一个"位置差"的系统误差。组合传感器从物理上消掉了这个错配——这也和 G12-01 讲的传感器布置一脉相承：联测量的价值，一半在传感器本身，一半在它测的是不是同一个点。

还有一半，在它测的是不是同一个时刻。位置差带来的偏差是稳态就存在的（上一段那种，装错了它一直错）；时刻差带来的则是只在瞬态发作、稳态查不出的假过热度：工况快变时（拉起、化霜切换、EXV 大步动作），若 P 与 T 两路信号的采样或传输差了几拍，相减出来的过热度对应的其实是两个不同时刻的流体，看着是个正常数值，实际那个状态并不存在。组合传感器把两个敏感元件做进一根探头，从物理上消掉了位置差，但消不掉时刻差——两路信号仍可能走不同的采样任务、不同的报文周期进控制器。对齐手段本身（时间戳、同步采样、插值补偿）属于 K1-01 热管理传感器信号处理与故障诊断，本课不展开；这里只要求你在拿一个过热度下判断之前先问两句：这两个数，是不是同一个点、是不是同一拍？

1.4 换了冷媒，就换了一条饱和线

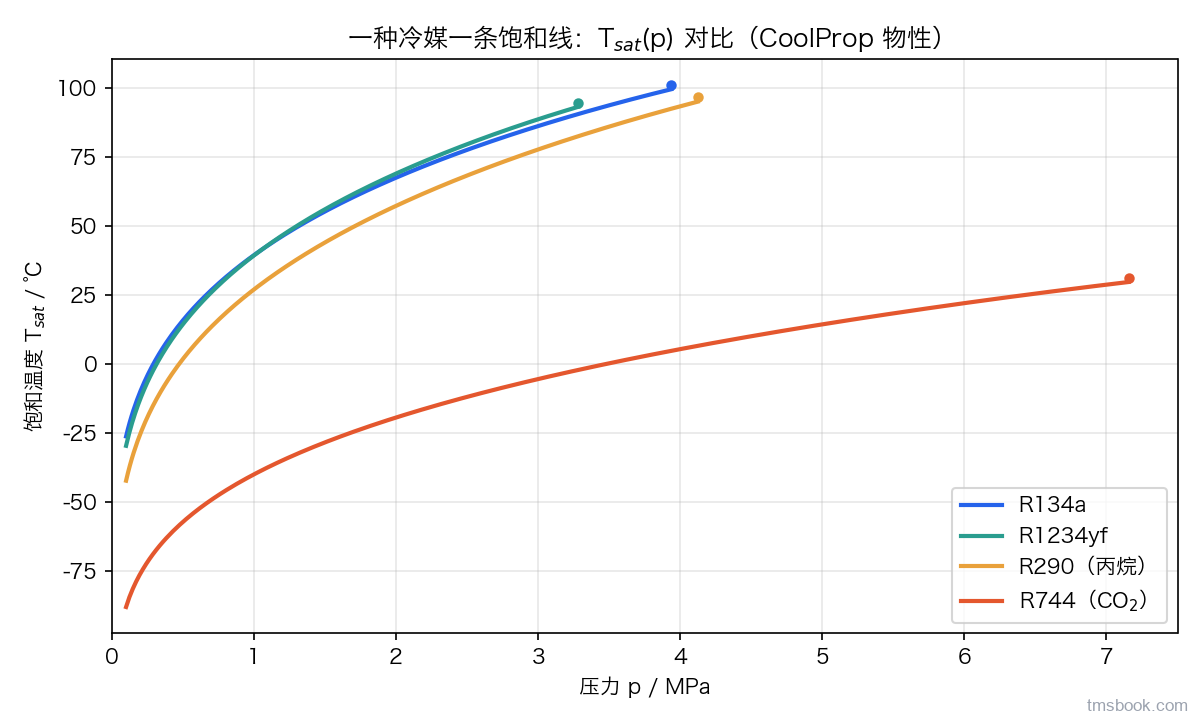

最后一条，做平台复用的人尤其要刻在脑子里：饱和线是冷媒的"指纹"，一种冷媒一条线。R134a、R1234yf、R290、R744（CO₂）各有各的 T_sat(p) 关系，同一个压力下对应的饱和温度完全不同。这意味着 P-T 联测的换算核心——那条饱和曲线——是跟着工质走的，不是一套通用公式。

这条在换代项目里是高频翻车点（第 2 讲、误区里都会回到它）。R1234yf 是替代 R134a 的低 GWP 工质，两者性质接近但绝不等同；R290、R744 差得更远。工质的选型逻辑和物性差异属于 H7-03 制冷剂演进：R134a→R1234yf→R744→R290 的内容，这里只强调结论：换冷媒的项目，饱和曲线必须同步换，否则算出来的每一个过热度、过冷度都带一个系统性偏差。

本讲小结：单相区 P、T 独立、两个量定死状态；两相区 P、T 被饱和线锁死、测不出干度，必须靠过热/过冷跳出两相区。组合传感器让 P、T 共位消错配；饱和线随冷媒走，换工质必换线。
