G12-01 温度/压力/流量/湿度传感器选型与布置

课程代码 G12-01 · 板块 G 总成级产品专题 / 传感器与执行器 时长 约 3.5 小时（10 讲） 前置 A1-04 制冷循环与 log p-h 图判读（明确要测哪些状态量）；体系外前置（需自备）：基础电子学与传感器原理 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 G12-01 大纲的完整展开版

---

按任务导航

你手上的事	直接看	还要配
审一份传感器规格书，判它给的数够不够用	第 6 讲 6.2~6.4：先核测试条件再核那个数，再从「要算的量的允许误差」倒推每支传感器的误差带上限	第 3 讲 3.6（误差带按八项拆，向供应商只问得到前四项，另外四项整车侧自己填）
定一条「这个读数能不能拿来判超限」的判据	第 7 讲 7.3/7.4：把滞后与削峰换算成「读数比真值差几 K」，再决定这条判据成不成立	第 9 讲 9.4（判据要写成带迟滞的状态机，⛔ 不是一条裸阈值）
画一版回路测点布置图	第 10 讲 10.1/10.2：沿回路拓扑逐段扫出测点全集，再单独判每个点「它代表的是谁」	第 3 讲 3.4（先问要算哪些量，再反推点）、第 4 讲 4.2（压力口与温度口共位）
挑档：这支冷却液流量计该不该上	第 5 讲 5.1：三条软测量路各自的求解式、可观测性前提，以及什么时候必须拒绝输出	第 8 讲 8.2/8.3（求交算例；三路误差来源互不相同 ⇒ 能互校、⛔ 不能互相替代）
写一份传感器需求书条目（含电气与瞬态）	第 2 讲 2.4：电气接口与供电/瞬态这一档最常整块缺失，至少要写清六条	第 6 讲 6.3（向供应商索取清单）、第 2 讲 2.1（过载裕度按瞬态上冲定、⛔ 不按稳态峰）

⛔ 本课不覆盖：

【栏一 · 不讲哪些题目】外温 / 内温 / 日照 / 蒸发器出风温度这四类空气侧与座舱侧测点 → G12-04 座舱与空气侧传感器：外温/内温/日照/蒸发器温度的误差机理、布置与补偿；中冷出口到进气歧管这一段进气道特有的 IAT 取点 → G2-06 中冷器（风冷/水冷）设计（本课出方法，它出那一段的物理需求）；敏感元件的封装、护套壁厚与件级结构工艺 → G12-05 传感器件的结构、封装与制造工艺（压力传感器本体 / 温度探头）；信号滤波、合理性诊断与故障判定算法 → K1-01 热管理传感器信号处理与故障诊断（本课的测量链止于「控制器算出一个工程量」，诊断不在链内）；估计器怎么建、诊断怎么派生 → K5-06 冷却液流量的在线估计与流量/内漏类故障诊断；试验室级湿度计量、标定证书与期间核查 → L7-01 测量技术：热电偶/红外/PIV/流量测量；引压链（取压孔—引压管—阻尼腔）的频响 → L6-03 制冷剂回路流动与相变噪声的试验诊断，本课 §4 只覆盖静态取压口侧的位置、朝向、口径与防脉动/防油堵/防结冰。

【栏二 · ⛔ 真正不给的数】① 标准条款的限值与等级号：IEC 60751、ISO 16750 / LV124、SAE J639 本课只写它们各自管什么与去向，⛔ 不写条款内容、不写限值、不写版次年号 → 以现行目录为准，引用前须自行核原文。② 本项目自己的验收阈值：耐温 / 精度 / 防护 / 瞬态抗扰的等级号，以及第 4 讲三层高压保护的三个阈值数，本课一个都不给 → 去向是本平台的系统压力定义与整车安全策略，本课只给「三层怎么排序、两段间隔各由哪两笔决定」。③ 教学假设之外的具体产品参数：某一型号的 τ、量程分档、长期漂移曲线 → 供应商数据表 + 恒温油槽 / 干体炉实测，怎么核写在第 6 讲 6.2。⚠ 平台相关量（单支误差带、热平衡法的 ΔT 下限、两种安装方式的 τ 量级）本课在正文里给典型区间与常见值锚点，⛔ 不在本栏之列——它们是典型值、⛔ 不是验收依据，你的平台须实测确认。

---

引言：传感器交给控制器的，从来不是一个温度

一份传感器清单看起来是最不容易出错的东西：型号、量程、精度、接口，一行一支，逐项对着参数表挑，每一支都挑得很准。可上车之后常出现这样一种局面——传感器一支不少，每支都在规格内，而你真正要的那个量始终算不出来：想算电池进出口的 ΔT，两个点一个在泵后、一个在三通汇流之后，测的根本不是同一股流；想算 Chiller 出口过热度，温度口在管壁上、压力口在两米之外，拼出来的是一个不存在的状态点。清单没有一行是错的，错的是这份清单是从哪一头开始列的。

钉子①：测点不是从参数表里挑出来的，是从「要算哪些量」倒推出来的。顺序只有一个方向：先把这条回路上要算的量列全——ΔT、过热度 / 过冷度、热平衡反算流量、露点裕度、液位状态——每个量反推需要哪几个点成对卡在进出口，再给每个点定误差带与 τ 的要求，最后才落到「这一点装浸入式还是贴壁式、选哪类敏感元件」。⛔ 顺序一旦反过来（先挑件，再想它能算什么），前面所有的准确度都用在了算不出那个量的地方。这一条在第 3 讲 3.4 展开成一张「量 → 点」的反推表，在第 10 讲 10.1 扩成沿回路拓扑逐段扫的全集画法——⛔ 不沿传感器清单枚举，因为清单里没有的那一类（最典型的是液位 / 液量，本课射程内的第五类被测量）在清单上看起来完全不缺席。

钉子②：一支传感器交给控制器的不是温度或压力，是一个带误差带和滞后的估计。任何拿读数做的判定——限值判超、过热度闭环、流量反算、液位报警——在成立之前，都必须先把两笔账估出来摆在判据旁边：误差带有多宽、滞后与削峰有多大。这两笔不是修辞，是能填进表格的数。给个量级：本课全课统一取单支车载温度传感器的总误差带 ε_单支 ＝ ±0.5 K（八项误差在整个工作温域上合成之后的总带宽，⛔ 不是规格书上那个常温标称值）；行业常见落在 ±0.3~±1.0 K，多数量产平台在 ±0.5 K 附近；⚠ 典型值，⛔ 非验收依据，须按本平台实测误差带重算——怎么重算写在第 3 讲 3.6 与第 9 讲 9.1/9.2。两支之差还要再合成一次：ε_ΔT ≈ √2·ε_单支，于是一个 ΔT 判据一出生就带着比单支更宽的带。⇒ 这门课交付的不是结论，是三条可以逐步复算的链：τ 链（第 7 讲）、软测量链（第 8 讲）、误差带合成链（第 9 讲），每条都走完整算例，每一步写出代进去的数和算出来的数。

最容易被读反的一条，先在这里点破：「τ 大只是让读数来得晚，所以拿它判限值偏保守」。⛔ 方向反了——它给的是假合格。一阶滞后不只把峰值推后，还把峰值削低：周期性变化下实测幅值被压到 1/√(1+(ωτ)²)，斜坡变化下稳态滞后 ΔT_lag ≈ τ_测·(dT/dt)。于是拿一支贴壁式（τ 在数十秒量级）去测一个几十秒内冲上去又回落的快充温升峰，读到的峰比真峰低，本该判超限的工况被读成合格。而人的直觉恰恰是「慢 ⇒ 保守 ⇒ 安全」。读反之后你会做错一个很具体的动作：拿这条曲线去签字放行，或者反过来——发现读数总是「差一点才到限值」，于是把限值再往下调一点当作留余量。两个动作都建在同一个错觉上，而真实的峰从来没有被看见过。⇒ 拿实测峰值下任何结论之前，必须先估削峰量；第 7 讲 7.4 用一组快充脉冲的示意输入把浸入式与贴壁式各走一遍，算出两者读到的峰各差多少 K。

同族还有两条方向同样容易记反的，本课一并点破：① 自热的危害不是把过热度算小，是算大之后把真实过热度压小——激励电流 I_exc 让元件温度高于流体，示值偏高 ⇒ 算出的过热度虚高 ⇒ EXV 被驱向开大 ⇒ 真实过热度反被压低、逼近液击边界（第 3 讲 3.3 顺着算一遍，并说明为什么低温段与小流量工况下这一项被放大）。② ΔT 越小，热平衡法反算的流量误差不是越小而是成倍放大——ΔT 站在分母上，δṁ/ṁ ≈ ε_ΔT/ΔT，小热负荷大流量时 ΔT 会直接掉进温度传感器的误差带里。此时正确动作是把这一路估计标为无效，⛔ 不是硬给一个数（第 5 讲 5.1 给这道门，第 9 讲 9.4 把它写成带迟滞的状态机）。

本课的射程按回路划、⛔ 不按传感器型号划：只管冷却液回路与冷媒回路两条回路上的测点，湿度只管风窗内表面这一处（服务防雾）。误差来源本课按误差传递链铺成八项（元件精度与线性化残差 / 自热 / 动态滞后与削峰 / 安装偏差与应力零点漂移 / 长期漂移与老化 / 电气侧 / 代表性误差 / 反算模型误差）——⚠ 这八项的划分是本课自建的，⛔ 不是本课程体系既有的分类，也⛔ 不是任何标准的术语；向供应商索取时只有前四项要得到，后四项必须整车侧自己填，空着的那几项就是这份预算的真实短板。

十讲怎么走：第 1 讲把五类被测量的敏感元件原理与选择依据讲清（含浸液金属探头的「材料—工质—电位」三元核对）；第 2 讲读规格书的关键指标——量程与过载、精度 / 分辨率 / 长期漂移这三个不许混写的词、τ 由安装方式而不是元件档次决定量级、输出形式与电气瞬态；第 3 讲温度测点布置，从浸入 vs 贴壁一路到 3.6 的八项误差带与合成口径；第 4 讲压力测点布置，取压点分侧、与温度口共位、取压口三种病，以及高压保护实际是三层而不是一层；第 5 讲流量 / 湿度 / 液位与软测量，含三条软测量路与拒绝输出的门；第 6 讲从规格书走到需求书——怎么读、怎么问、怎么判够不够用、不够时五条动作按代价排序；第 7~9 讲是那三条推演链；第 10 讲收口：测点代表性、冗余的定义（失效路径独立，⛔ 不是「装两支」）与表决选路，最后把六件交付物与它们各自的去向摆出来。

读完你手上应当有的，是六件可以交出去的东西，⛔ 不是一串记住的量级：测点布置图 · 误差预算表 · 滞后量级清单（能直接填进 B1-02 需求逐级分解：整车 VTS → 系统 SSTS → 零部件 的时间预算核算表）· 传感器需求书条目（含电气与瞬态）· 软测量可观测性与拒绝输出判据 · 冗余选路与表决方案。⚠ 其中误差预算表与滞后量级清单必须一起交——前者管准不准、后者管跟不跟得上，⛔ 只交其一不算完成。

第 1 讲　四类被测量与敏感元件原理

本讲开头先钉两件口径，后面不再重复。① 绝对温度一律写 ℃（例：35 ℃），温差与误差带一律写 K（例：ΔT = 5 K、±0.5 K）——全课不出现「±0.5 ℃ 的误差带」这种混写。② 本课所称测量链指五个环节：敏感元件 → 封装与护套 → 安装界面（浸入 / 贴壁 / 套管 / 旁通）→ 电气接口与供电 → 控制器采样与线性化反算，止于「控制器算出一个工程量」这一步；信号滤波、合理性诊断与故障判定不在链内（见 K1-01 热管理传感器信号处理与故障诊断），估计器怎么建、诊断怎么派生也不在链内（见 K5-06 冷却液流量的在线估计与流量/内漏类故障诊断）。

选传感器有两种顺序，而这两种顺序给出的方案完全不同。

错的那种：打开供应商目录，按「我这条回路上要有温度、要有压力」一支支挑——挑准的、挑便宜的、挑好装的。 对的那种：先列出这条回路上要算的量——进出口温差（本课记 ΔT，定义在 3.4）、过热度 / 过冷度、热平衡反算的流量、露点裕度、液位状态——每个量反推需要哪几个点成对卡在进出口，再给每个点定误差带与时间常数的要求，最后才落到「这一点装浸入还是贴壁、选哪类敏感元件」。

顺序一旦反过来，结局是最难被发现的那一种：传感器一支不少、每支都很准，而你要的那个量永远算不出来。它不会在任何一支件的评审上暴露，因为每支件单独看都合格。这条判断贯穿全课，第 3 讲 3.4 会把「测点决定你能算出什么」走成一张可照着填的表；本讲先把「有哪几类量、每类背后是哪一套物理、选它的依据是什么」铺开。

本课射程内的被测量共五类：温度、压力、流量、湿度、液位 / 液量。

第五类最容易整类漏掉，而漏掉的机理在枚举的线索上：很多人沿着「温、压、流、湿」这四个字去清点测点，清单看起来是完整的——四项都写了、每项都有内容——而液位从头到尾没有出现过。漏掉的不是某一条细节，是一整类，这正是它难被发现的原因：缺一整类的清单，和写全的清单，在纸面上长得一样完整。

液位值得单列有两个理由。① 它决定整套回路能不能工作：冷却液缺液等于断流，其余四类量再准，测的都是一个已经不成立的工况。② 它是这五类里唯一一类二值输出的被测量，判据结构与连续量完全不同——连续量可以做范围检查与速率检查，而一个卡死在「有液」位置的浮子 + 干簧开关既不越界、也不跳变，那两种检查一个都抓不到它，只能靠「与温度 / 压力 / 运行时长的合理性交叉」或周期自检。量产上冷却液侧多为开关量（浮子 + 干簧），少数用电容式连续量；冷媒侧几乎不直测。这一类的三种原理、冷媒侧与冷却液侧的边界条件差异（承压档位跳一到两个量级、介质变成冷媒与冷冻油的互溶物）、以及二值开关怎么自检，集中在第 5 讲 5.5。本讲的 1.1~1.4 展开的是前四类的敏感元件原理，1.5 补一条四类共用的浸液探头核对。

本课的射程按回路划，⛔ 不按传感器品类划：只管冷却液回路与冷媒回路这两条回路上的测点；湿度只管风窗内表面这一处（服务防雾）。下面五块不在本课射程内——它们不是「没有」，是归了别人，每一块都有确定的去向：

• 外温 / 内温 / 日照 / 蒸发器出风温度这四类空气侧与座舱侧测点 → G12-04 座舱与空气侧传感器：外温/内温/日照/蒸发器温度的误差机理、布置与补偿
• 中冷出口到进气歧管这一段进气道的进气温度取点 → G2-06 中冷器（风冷/水冷）设计（它给的是中冷侧特有的物理需求，本课给的是通用的安装口径与误差预算方法，两者是分工）
• 件级封装与结构（护套怎么做、膜片怎么设计、工艺怎么控） → G12-05 传感器件的结构、封装与制造工艺（压力传感器本体 / 温度探头）
• 信号滤波与合理性诊断算法 → K1-01 热管理传感器信号处理与故障诊断
• 试验室级湿度计量与标定证书（干湿球、镜面露点仪、湿度发生器标定与期间核查） → L7-01 测量技术：热电偶/红外/PIV/流量测量

1.1 温度：NTC 与铂电阻各管一段，分工线是「工作温域宽不宽」

温度是热管理里测得最多的量，整车上的主流是两条技术路线，第三条只在台架。选它们的依据是工作温域宽不宽，⛔ 不是「哪个更准」——这两句话听起来像同一句，实际指向完全不同的选型动作。

NTC 热敏电阻的阻值随温度上升而下降，工程上最常用的单参数模型是

R(T_K) = R_25 · exp[ B · (1/T_K − 1/298.15) ]

其中 R_25 是它在 25 ℃ 的标称阻值（单位 Ω），B 是 B 值（单位 K，决定灵敏度与非线性），T_K 是热力学温度（单位 K）。⚠ 本课的温度值一律写 ℃，这条式子是唯一的例外——它里面的 1/T 只有用热力学温度才成立，所以把它单列成 T_K 这个符号；紧接着铂电阻那条式子里的温度是摄氏温度，两者⛔ 不是同一个量，⛔ 不许都写成裸 T（这也是它们必须各带下标的原因，见小结符号表）。这是一条指数、强非线性的曲线：同样 1 K 的温度变化，在低温段引起的阻值变化远大于高温段。好处是灵敏度高、体积小、成本低；代价是灵敏度在温域上极不均匀，出了那个窗口迅速变钝。

引用 B 值时有一个必须守住的写法：B 一定要带温度对下标。B25/50 与 B25/85 是两个不同的量（分别由 25~50 ℃ 与 25~85 ℃ 两个端点拟合出来），同一型号上这两个值本身就差 1~2%。规格书上只写一个「B = 3435 K」而不写温度对，你无法确定它是哪一个，代进式子算出来的温度就带着一笔来路不明的偏差。

铂电阻（Pt1000）走的是另一条路：阻值随温度近线性上升，一次近似为

R(t) ≈ R_0 · (1 + α_Pt · t)

其中 t 是摄氏温度（单位 ℃）（⚠ 与上面那条式子里的 T_K ⛔ 不是同一个量——α_Pt 的单位是 1/℃、R_0 是 0 ℃ 标称值，这条式子只在摄氏温度下成立）。R_0 是它在 0 ℃ 的标称阻值（Pt1000 即 1000 Ω），α_Pt ≈ 0.00385 /℃ 是铂电阻温度系数，由 IEC 60751 规定（版次以现行目录为准，引用前须核）。它的价值是「近线性 + 标准化」：不同厂家的分度一致、可互换，标定与长期一致性都好；代价是比 NTC 贵、灵敏度低一些。

热电偶测的是两种金属结点的温差电动势，量程宽、响应可以做得很快，但要冷端补偿、信号微弱易受干扰。它在台架测试里大量使用，整车量产上很少用。记住这条分工就够：热电偶是台架的量具，整车控制回路上主要是 NTC 与铂电阻。

误区：把「NTC 灵敏度高」读成「NTC 更准」。这两个词量的是两件不同的事。灵敏度是每 K 温度变化能产生多大的电信号变化，它决定的是分辨力与抗噪能力；准确度是读数与真值的偏差带，由分度一致性、批次分散、长期稳定性、自热、以及下面要讲的反算模型残差一起决定。这两件事在同一支件上完全可以方向相反：NTC 在窄温域里灵敏度高出一截，而它的分度分散与长期稳定性通常不如铂电阻。照「灵敏度高 ⇒ 更准」去选，你会在一个宽温域的关键点上选中一支分辨力很好、而整域偏差带很宽的件。

宽温域怎么办：换模型比换元件便宜。把 NTC 的电阻反算成温度，工程上有三档，精度与算力代价递增：

1. 单一 B 值式（就是上面那条）：只在标定点附近准。跨 −40~150 ℃ 全程只用一个 B，折到温度是数 K 量级的偏差——这是元件族的普遍特性，具体以所选型号的分度表为准，⛔ 不存在一个通用的确定值。
2. 分段 B 值或 Steinhart-Hart 三参数式：把全域切成几段各拟合一个 B，或改用三参数模型，可把残差压到零点几 K 量级。
3. 厂家分度表 + 控制器查找表（LUT）与插值：误差取决于表的密度与插值方式，工程上可以做到相对其它误差项可忽略。

这一档之所以重要，是因为反算模型误差是误差预算里唯一可以靠软件消掉的一项——它不花 BOM 的钱，只花一次标定与一张表的存储空间。（本课的误差预算按八项列，这八项是本课按误差传递链自建的划分，⛔ 不是本课程体系既有的分类，也⛔ 不是任何标准给出的清单；完整定义、向供应商怎么拆开问、以及合成方式在第 3 讲 3.6。）

误区：把元件精度与线性化残差混成一笔。它们在预算表里是同一项的两个来源，但对应的整改动作完全不同：前者要换件、要花钱，后者只要换反算模型。混成一笔的典型后果是——在规格书上要求了更高精度、更贵的元件，回过头来仍然用一个 B 值反算，于是花钱买到的那一点改善，被自己没改的那个模型原样抵消掉。评审时这两笔要分开摆，谁也不许替谁背锅。

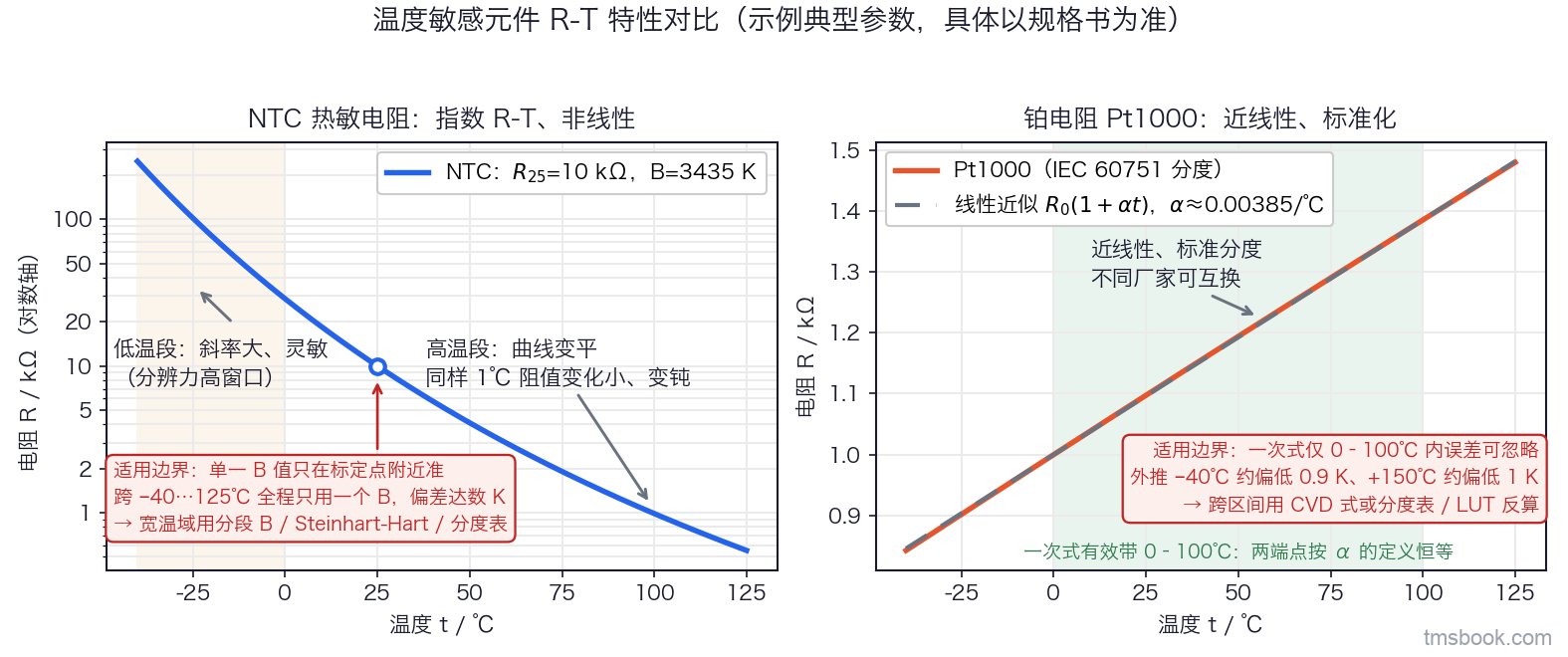

图右两端那两个偏差量——外推到 −40 ℃ 约偏低 0.9 K、到 150 ℃ 约偏低 1 K——是 IEC 60751 的分度关系与一次近似式之差（版次以现行目录为准，引用前须核）；0~100 ℃ 之间两端点按 α_Pt 的定义恒等，所以那一段一次式的残差可以忽略，跨出去才需要用完整分度关系或查表反算。

本节带走的那条判据（四步，可照着做一遍）：

1. 写下这一个测点的工作温域两端——⛔ 不是常温附近那一段，是这一点在整车全工况下真正会经历的两端。
2. 向供应商索取该型号在这个温域两端的分度表，⛔ 不是只要 R_25 与带下标的 B 值。
3. 用单一 B 值式在这个温域上逐点算一遍，与分度表逐点相减，把最大差折成温度——这个数就是线性化残差，直接填进误差预算的「元件精度与线性化残差」那一项。
4. 把它和元件精度那一笔比大小：若线性化残差已经与元件精度同量级或更大，先换模型（分段 B / 三参数 / LUT），⛔ 不要先换元件——换模型不花 BOM 的钱，而换件花了钱也压不住这一半。

1.2 压力：压阻式 / MEMS 硅膜，量程与介质相容性必须分开选

车用压力传感器的主流是压阻式 / MEMS 硅膜：介质压力顶在一层硅膜片上，膜片形变改变扩散电阻的阻值，惠斯通电桥把它变成电信号。原理这一层，冷媒侧与冷却液侧是同一套；差别全在护套材质、密封形式与量程档上，而这两件事必须分开选。

为什么必须分开。冷媒（含随之循环的冷冻油）与乙二醇水溶液对密封件和金属的侵蚀路径完全不同——不是「谁更腐蚀」的程度问题，是作用机理与受害部位都不一样，因此不能用一条「耐腐蚀等级」把两者排在同一条轴上比较。量程档则差一个量级以上：冷却液侧的系统压力多在几个 bar 以内，多数乘用车冷却系统在 1~2 bar 表压附近；而 CO₂ 系统高压侧需要上探到十几 MPa 量级。⚠ 前者是典型值、⛔ 非验收依据，你的平台以膨胀壶压力盖的定值与安全余量为准（这两个数在整车侧就能查到，⛔ 不必等供应商）；后者是工质与系统决定的量级，具体分档以本平台系统压力与安全余量为准。

误区：按「压力传感器」这一个品类做通用件归一。归一件是降本的正当动作，但归一的前提是被归的那几处介质相同、量程档相近。跨回路归一的两种失败都很典型：量程选到能覆盖两条回路，于是在低压那条回路上「大马拉小车」，满量程误差按量程折算下来，分辨力和误差带一起变差；或者材料按一边选，另一边的密封与膜片在几千小时后开始渗。

本课不给的那一档数，以及去哪里拿。耐温等级号、耐温限值、精度等级号、防护等级号、瞬态抗扰等级号与标准条款限值，本课一律不给——它们由件规格书与供应商数据表给出，本课不判。本课给的是选型口径这四句：向谁要这个数 · 在规格书的哪一项里读 · 按什么判够不够用 · 不够用时改什么。对压力件，这四句落到实处就是：向供应商的应用工程师要该型号在你这条回路的介质与温域下的数据表（⛔ 不是通用样本页）；在「介质相容性 / 润湿材料清单」与「量程与过载」两项里读；按「你这一点的稳态峰 + 瞬态上冲 + 介质清单里有没有你的工质与油」判；不够用时优先改量程档与密封形式，而不是先改测点。量程与过载裕度各自怎么定、以及「量程往大里选更安全」为什么是错的，在第 2 讲 2.1 展开。

1.3 流量：四种原理按介质分列，整车少直测的真因⛔ 不是成本

流量测量的原理不少，把它们按介质分列，这份清单才不会被读成「四种都能装在冷却液管上」：

• 气侧：热（膜）式——靠流体带走热量的速率反推质量流量，量产战场在进气与空气侧。
• 液侧：叶轮 / 涡轮式——靠叶轮转速，整车液路上真正在用的少数几种之一。
• 液侧：超声式——靠顺逆流声速差，受成本与安装直管段长度限制。
• 台架：电磁式——精度好、无侵入件，但要求导电介质且体积与成本不适合整车常置。

液侧标定为什么长期守不住。液侧原理的输出几乎都要经过一次依赖介质物性的换算，而这条物性在整车上一直在漂：乙二醇浓度随补液与配方批次变、温度随工况变、老化让物性再漂一层；管壁结垢改变通流面积与流态；叶轮式再叠一层轴承磨损。于是一支出厂时标得很准的件，装车两年后给出的数已经不是同一条标定曲线了——而它不会报错，它只是慢慢地不准。

误区：把「整车冷却液回路不装流量计」归因成「成本」。成本只是一半。另一半是标定长期守不住 + 点位难布、易堵。这条归因错了会直接把整改方向做反：照「成本」这个因去改，下一步动作是「找一支更便宜的流量计」——而更便宜的件，标定通常守得更不住、抗堵更差，于是问题被加重了一层，还多花了一笔钱与一次布置代价。照真因去改，下一步动作是「问这一路流量到底要不要直测」，答案多数是软测量就够（三条路与它们的可观测性前提见第 5 讲 5.1）。

本节带走的那条判据：这一路流量该直测还是软测量，问四句。① 这个流量是要拿去算另一个量（比如热平衡），还是只用来判「泵转没转、通没通」？后者用转速反馈或压差开关就够。② 我要的精度是趋势级还是计量级？软测量能给趋势，⛔ 给不了计量。③ 这一点有没有一个既装得下、又不在死水区、又不会被脏物堵住的位置？④ 这支件的标定在整车寿命上由谁维护——没人维护就等于默认它会漂。四句里只要有一句答不上来，先按软测量做方案，把直测点留到确实必须时再加。

1.4 湿度：电容式测的是相对湿度，控制真正要的是露点

湿度用电容式湿敏元件：吸湿介质的介电常数随含水量变化，改变电容。它直接给出的是相对湿度 RH（单位 %），而防雾控制真正要的量是露点温度 T_dp（单位 ℃），两者之间隔着一次反算：

T_dp = f(T_air, RH)

起雾判据是「风窗玻璃内表面温度低于空气露点」——本课把玻璃内表面温度记作 T_g（单位 ℃，用法与测点在 5.2），判据即 T_g < T_dp。RH 本身不构成判据：同一个 RH 读数，在不同舱内温度下对应的露点差得很远，于是「RH 高就吹玻璃」这条规则在一部分工况下会误动作、在另一部分工况下会漏动作，而这两种失效不会同时出现，容易被当成两个互不相干的问题各修一次。

反算把误差一起带进来了。T_dp 不是测出来的，是由 T_air 与 RH 两个带误差的读数算出来的，所以这两笔误差都会传进 T_dp，而且在高 RH 段传得尤其狠——恰好就是要判起雾的那一段。这条方向必须记住：你在高湿工况下拿到的那个露点，是全工况里最不确定的一个露点。它的后果是可执行的——防雾判据的裕度必须吃得下 T_dp 的合成误差带，裕度定得比误差带窄，健康的系统会在临界工况下反复来回动作（合成方法在 3.6，露点裕度怎么用在 5.2）。

本节带走的那条：防雾判据要三个量，缺一不成立。舱内空气温度 T_air、相对湿度 RH、玻璃内表面温度 T_g——前两个合起来给露点，第三个是被比较的那一侧。方案评审时最常见的缺口是第三个：湿度件上了、露点算了，而玻璃温度没有测点也没有估计，于是判据只剩一半，只能退回到「RH 超过某个值就动作」这条被点破的规则上去。防雾的完整机理与控制策略见 C5-03 低温起雾机理与主动防雾控制。

本节的射程：以上是车载湿度传感器的选型、指标读法与布置这一层。试验室级的湿度测量与计量——干湿球实作、镜面露点仪、湿度发生器标定与期间核查——不在本课，属 L7-01 测量技术：热电偶/红外/PIV/流量测量 一侧。⛔ 别把「本课讲过电容式湿敏、也给了 T_dp = f(T_air, RH)」当成台架湿度测量已经有覆盖。

1.5 浸液金属探头：按「材料—工质—电位」三元核对，否则腐蚀会把 τ 一起改掉

前四节按被测量分列，这一节补一条四类共用的核对——只要探头是金属、又泡在冷却液里，它就同时满足三个条件：泡在电解质（乙二醇水溶液）里、带着激励电流与信号地、拧在一个多为铝的安装座上。这三条凑齐，就要按「材料—工质—电位」三元核对三件事：

1. 电偶对：不锈钢护套与铝安装座直接接触，两种金属的电位差越大、面积比越不利（小阳极配大阴极最糟），腐蚀越快。核的是这一对金属的组合，⛔ 不是单看护套材料「耐不耐腐蚀」。
2. 缝隙腐蚀：螺纹与卡箍的贴合缝隙里液换不动，局部的化学环境会自己往恶化的方向跑。核的是有没有换不动液的缝，⛔ 不是缝里当前测到的状态。
3. 端子引出段的密封与电化学相容：密封一旦渗液，腐蚀直接爬到电气侧，表现出来往往是信号漂移或间歇失效，而不是干脆的开路——后者好查，前者会被当成标定问题或算法问题查上很久。

为什么这一条要放在「选型与布置」课里，而不是交给可靠性团队。因为它的后果不只是寿命。护套壁厚被腐蚀减薄、外表面又结上一层腐蚀产物之后，这支探头的时间常数 τ 已经不是出厂标称的那一支（τ 的定义与按安装方式判量级的口径在第 2 讲 2.3）——热质量变小往一个方向推，多一层表面热阻往另一个方向推，具体往哪边漂取决于哪一项占优，但可以确定的是：它会漂，而且随里程漂。于是误差预算里「动态滞后与削峰」那一项，就不再是一个装车时定下来就不动的常数。

这是一条跨专业断掉的链：腐蚀评审在可靠性那边做、误差预算在测量这边做，两边各自都合格，而「腐蚀会改 τ」这一步没有人接。接上它只需要一个动作——腐蚀与耐久评审的结论必须回流到误差预算表的动态滞后那一项，并把该项按「装车初期值 / 寿命末期值」两栏填，⛔ 不是只填一个初期值。判据与防护措施见 I6-03 腐蚀防护与环境适应性设计 与 H6-02 阳极氧化、锌层与电偶腐蚀防护；护套与封装本身怎么做、工艺怎么控属件级，见 G12-05 传感器件的结构、封装与制造工艺（压力传感器本体 / 温度探头），本课⛔ 不下到件级。

本讲小结　本课射程内的被测量共五类——温、压、流、湿之外，液位 / 液量是第五类，它是唯一一类二值输出，原理与判据结构在 5.5。选元件的分工线：温度按工作温域宽不宽在 NTC 与铂电阻之间分（⛔ 不是按「谁更准」），宽温域优先换反算模型而不是换件；压力的量程与介质相容性必须分开选，等级号与限值本课不给、去件规格书；流量按介质分列四种原理，整车冷却液少直测的真因是标定守不住 + 点位难布易堵，⛔ 不是单纯成本；湿度测的是 RH，控制要的是 T_dp，判据还缺不得 T_g 这一个测点。最后一条横跨四类：浸液金属探头按「材料—工质—电位」三元核对，而它的结论要回流到误差预算的动态滞后那一项。
