G10-03 系统充注、排气与最低液位设计

课程代码 G10-03 · 板块 G 总成级产品专题 / G10 储液·分离·膨胀 时长 约 3.5 小时（5 讲 + 1 次充注量/最低液位设计实操） 适合对象 系统 / 试验工程师；负责充注工艺与整车下线验证者（必修） 前置 G10-01 储液件类型与持液；G10-02 去气罐与定压；C1-03 充注量优化 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 G10-03 大纲的完整展开版

引言：让前两课的储液件真正"兜得住"

前两课把储液干燥器、气液分离器、膨胀水壶/去气罐的结构讲透了——它们是系统里负责"缓冲液体、分离气体、吸收膨胀"的关键部件。但一个尴尬的事实是：再好的储液件，如果系统里灌的冷媒量不对、冷却液里留着气塞、极限工况下液位掉到取液口以下，它照样兜不住。结构设计得再漂亮，也只是把"能兜住"的可能性做出来了，真正让它落地的是三道工序和一组指标：充注量怎么定、气怎么排干净、最低液位/最低充注量怎么卡成设计红线。

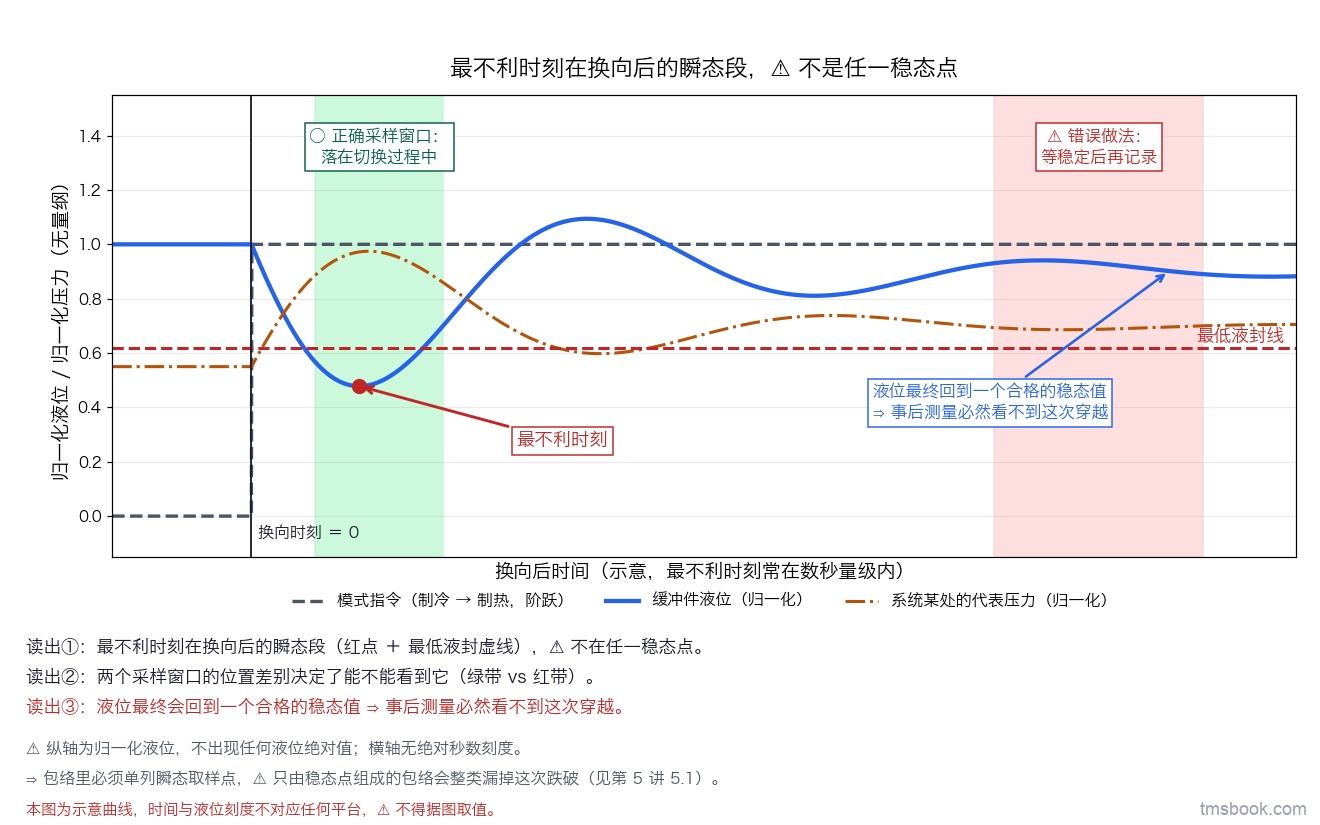

这门课讲的就是这套"落地工序"。它横跨两个介质、两个阶段：制冷侧靠抽真空后按重量精确充注，冷却侧靠真空充注驱除气塞，最后把最低液封、充注窗口、年漏率储备定成能覆盖极限工况的设计指标，并在产线和整车环境舱里验证。

这里要先建立一个贯穿全课的判断：充注和排气不是"装配环节的小事"，而是决定系统性能能不能复现、寿命末期会不会欠充的设计问题。它必须在设计阶段就被定义成指标（充注量名义值+窗口、真空度、去气时间、最低液位、服务周期），而不是留给产线工人"凭经验灌一灌、看视液镜没气泡就算好"。凡是把它当装配小事的项目，坑都在量产后才炸。

第 1 讲　制冷剂充注量的确定

充注量是制冷系统最基础、也最容易被"拍脑袋"的一个量。它定多了、定少了都出问题，而且系统越复杂（尤其热泵多模式），定准它越难。这一讲讲清楚：充注量怎么估、怎么寻优、多模式怎么折中、偏差了在 p-h 图上长什么样。

1.1 分段法：把冷媒质量拆到各段去估

制冷剂在系统里从来不是均匀一坨。它按热力状态分布在不同段落，各段的密度差着数量级：

• 高压液体段（冷凝器出口到节流前）：过冷液体，密度高，是全系统冷媒质量的大头；
• 低压蒸气段（蒸发器出口到压缩机吸口）：低压过热蒸气，密度低，同样容积里装的质量少；
• 两相段（蒸发器、冷凝器内部）：气液共存，干度沿程变化，密度介于两者之间且难估。

分段法就是公式 M_charge = Σ ρ_i·V_i + m_recv + m_oil-sol 的直接含义：把系统按状态分段，每段冷媒质量 = 该段容积 × 该段平均密度，逐段相加；再加上储液件持液 m_recv（承接 G10-01 储液干燥器与气液分离器设计，储液器/气液分离器里"存着"的那部分液体）和溶于冷冻油的量 m_oil-sol（制冷剂与 POE/PAG 冷冻油互溶，油里"藏"了一部分冷媒，低温、高压时溶解度更高）。

为什么要这么麻烦地分段，而不直接称？因为设计早期还没有实物可称，却又必须先给出一个充注量估计——储液件要按它定容积，充注设备要按它定量程。分段法就是在没有实物时把这个量"推"出来的方法。它的最大误差来源是两相段（干度分布不确定）和溶油量（随工况变化），所以分段估算给的是名义起点，不是最终值——最终名义值要靠下一节的寻优来确认。这里读者要记住一个判断：任何人给你一个"精确的充注量"却说不清它是分段估的还是扫出来的，都要警惕。

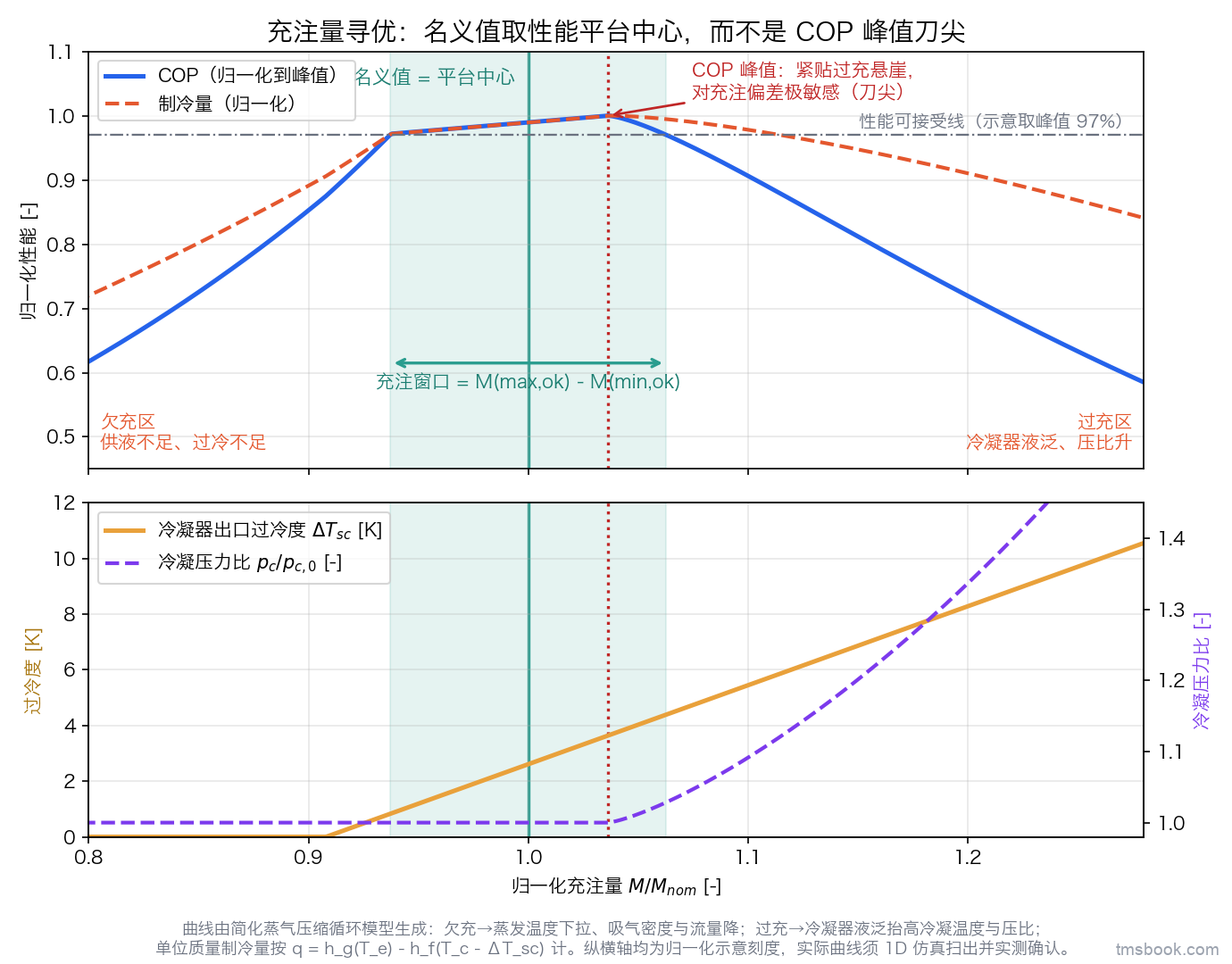

1.2 充注量寻优：找性能平台，而不是找峰值点

确定名义充注量的正确方法是充注量寻优（charge sweep）：固定一个工况，逐步改变充注量，测过冷度、COP、两器压力，画出性能随充注量的曲线。

这条曲线的形状是本节的关键。欠充时，冷凝器出口达不到目标过冷、蒸发器供液不足、制冷量偏低；过充时，多余液体占据冷凝器容积、冷凝压力抬高、过冷度过大但压比和功耗一起上升，极端过充还会液击压缩机。而在两者之间，存在一个性能平台——过冷度到位、COP 接近峰值、且性能对充注量变化不敏感的区间。

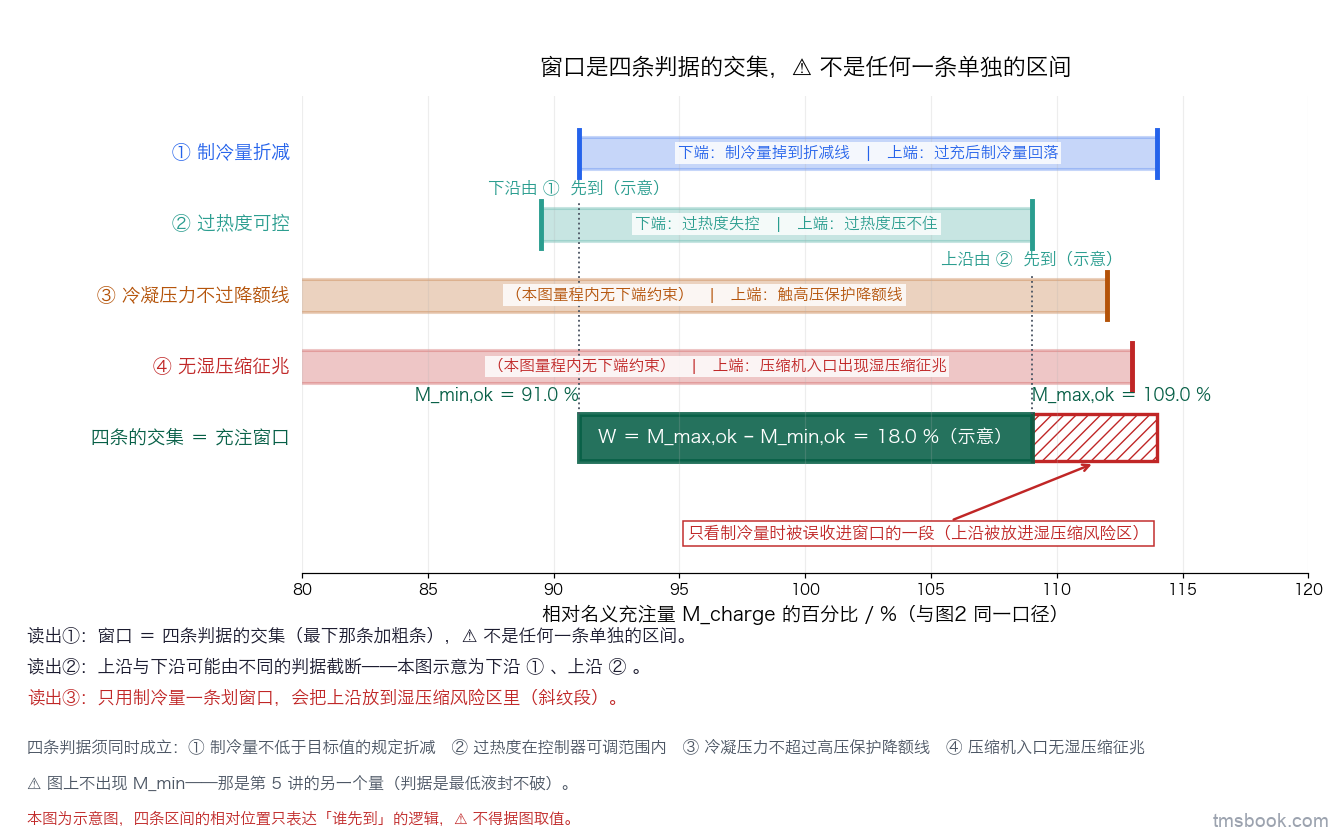

名义值要取平台中心，而不是取 COP 曲线的峰值点。这是本节最重要的判断：峰值点往往是"刀尖"，对充注偏差极敏感；而产线充注有分散度、售后补加更不准，一旦把名义值定在刀尖上，产线尾料稍有偏差就掉出性能可接受区，批量返工。取平台中心，就是主动把鲁棒性留出来。平台的两端边界，就是下面第 4 讲要讲的充注窗口（公式⑤），二者是同一件事的两面。寻优通常先用 1D 系统仿真（GT-SUITE / KULI / AMESim）扫出曲线形状，再用实测在关键点确认。

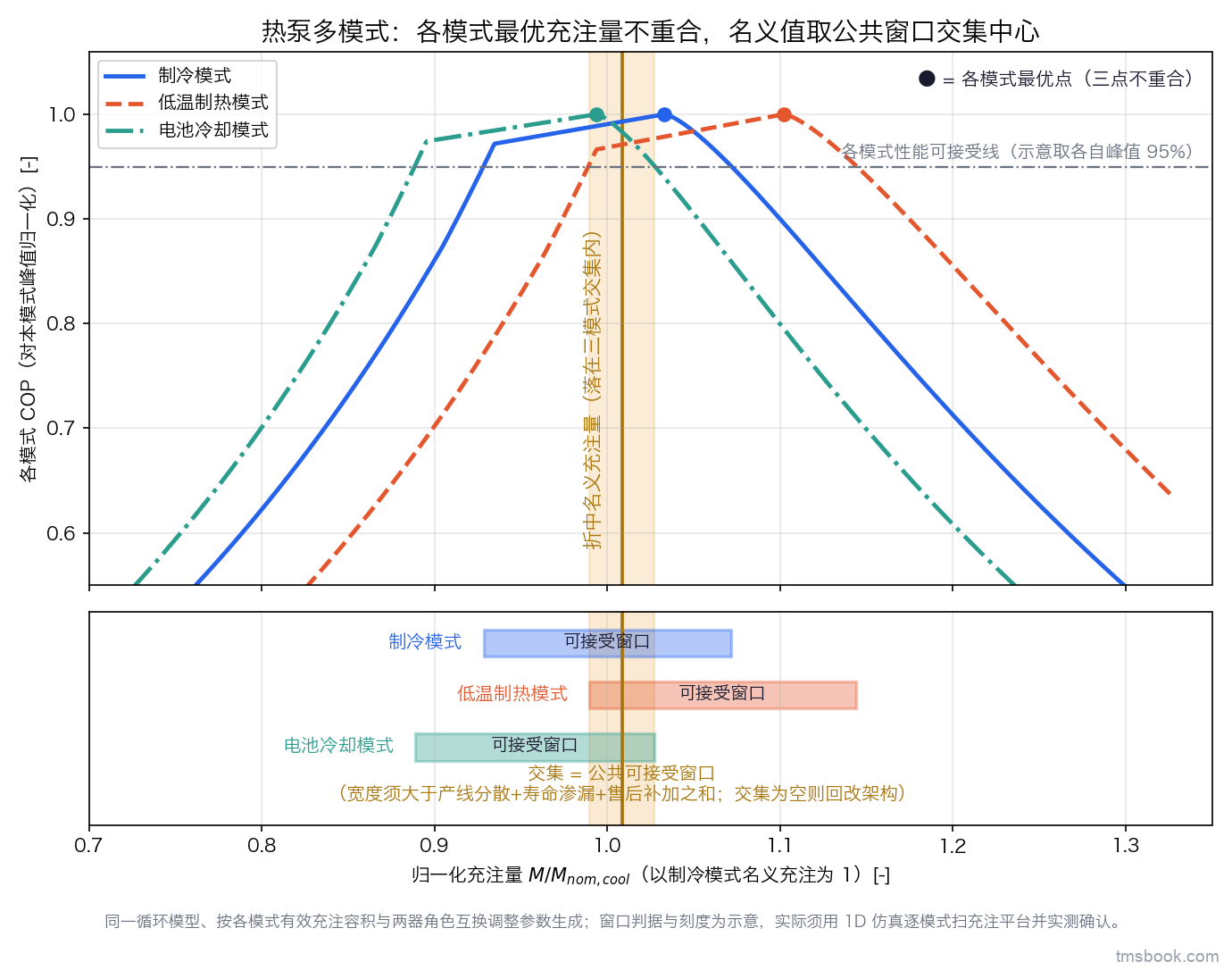

1.3 热泵多模式：最优充注不一致，只能折中并靠分离器缓冲

单一制冷循环只有一个最优充注量，问题不大。真正的难点在热泵多模式：制冷、制热、电池冷却三种模式下，冷凝器/蒸发器角色互换、系统有效充注容积不同、储液件持液不同，各自的最优充注量并不重合。

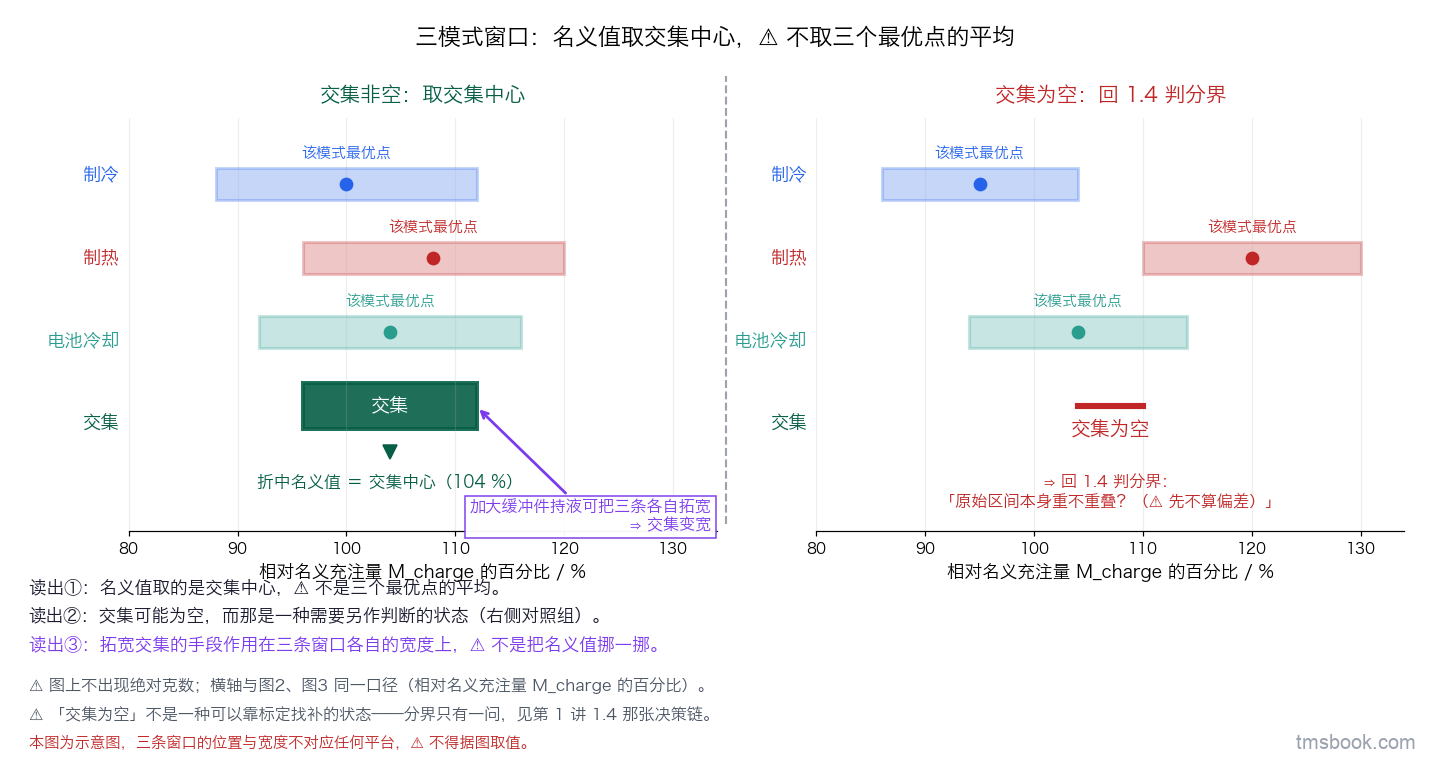

这就带来一个无法回避的矛盾：一个物理系统只能灌一个充注量，却要同时服务多个最优点不同的模式。解法有两层：

第一层是折中取名义值——不追求任一模式最优，而是取一个落在所有模式可接受窗口交集里的充注量。第二层，也是本节承接 G10-01 储液干燥器与气液分离器设计 的关键，是靠气液分离器缓冲：分离器的持液量是可变的，某个模式多余的冷媒可以暂存在分离器里、缺的时候放出来。等于用分离器的容积去"吸收"模式间的充注量差，把各模式的公共可接受窗口拓宽。

这里有一个必须讲清的权衡：加大分离器持液能力换来了多模式鲁棒性，代价是分离器体积、重量、成本上升——这正是 G10-01 储液件设计与本课充注设计的耦合点，两边的决策必须联动。还有一条边界要钉死：如果各模式的可接受窗口交集为空，折中和缓冲都救不了，说明架构本身容纳不下这么多模式的充注差异，必须回头改架构（加大分离器容积或调整回路），而不是在充注量上继续硬凑。

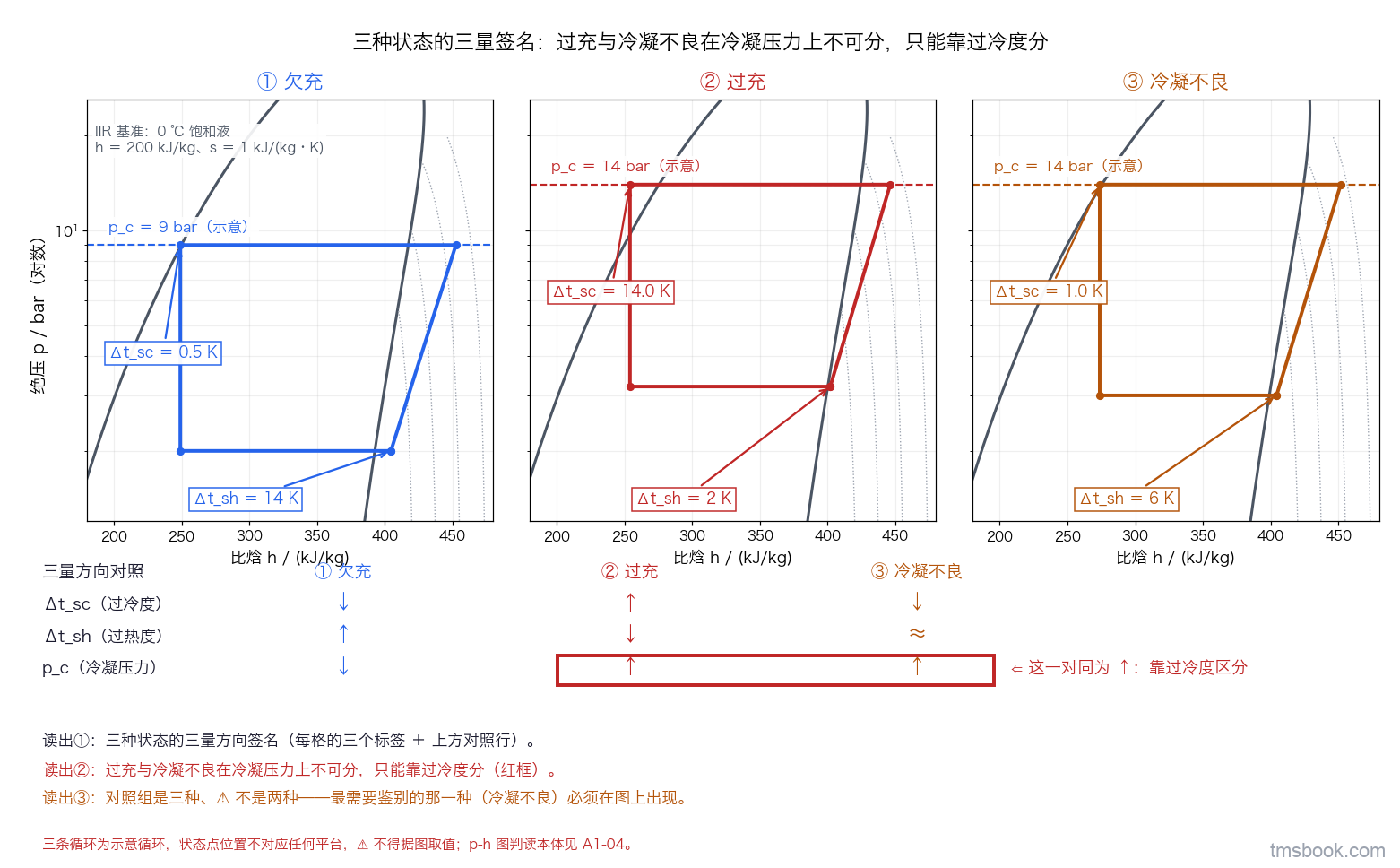

1.4 欠充/过充在 p-h 图上的特征（承接 A1-04）

会定充注量，还要会诊断充注偏差。承接 A1-04 工程热力学与蒸气压缩制冷循环（log p-h 图判读） 的压焓图（p-h 图）读图能力，充注偏差在图上有清晰特征：

• 欠充：蒸发压力偏低、吸气过热度偏大、冷凝器出口过冷不足（状态点贴近饱和液线甚至带气），制冷量掉；
• 过充：冷凝压力抬高、冷凝器液泛、过冷度过大、压比与功耗上升，吸气过热度可能变小甚至带液回压缩机。

为什么现场诊断非得会读 p-h 图？因为单看一个压力表分不清充注偏差方向——低冷凝压力可能是欠充也可能是别的原因。只有把两器压力、过冷度、过热度这几个量放在 p-h 图上一起看，才能反推出充注量是偏多还是偏少。读完这一节，读者面对一台性能异常的车，应该能从"两器压力 + 过冷/过热组合"判断充注偏差的方向，而不是盲目补加或抽出。

本讲小结：分段法估名义起点，充注量寻优取性能平台中心（不取峰值刀尖）；热泵多模式最优不一致，靠折中名义值 + 气液分离器缓冲拓宽公共窗口，交集为空则回改架构；欠充/过充在 p-h 图上特征明确，是现场诊断的读图基础。
