G10-02 膨胀水壶/去气罐（degas）设计与排气

课程代码 G10-02 · 板块 G 总成级产品专题 / 储液/分离/膨胀 时长 约 3.5 小时（8 讲） 前置 A2-01 管网水力学与流量分配；G5-01 电子水泵扬程—流量匹配 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 G10-02 大纲的完整展开版

---

按任务导航

你手上的事	直接看	还要配
审一版膨胀壶／超级水壶方案	1.1~1.4：三重基准，以及拿到任何一版方案先问的那四问	插讲（构型必须先定）· 8.3 重算触发清单
定一条「去气到底成不成立」的判据	2.4、2.5：v_d ＜ u_b 与 τ ≥ τ_req，两条都在最大流量工况下核	2.1 取气点覆盖 · 2.2 支路全程单调上行
选压力盖开启压力并核泵入口裕度	4.2、4.4：p(T) 曲线怎么走、p_ref 该取哪个工况的 p_tank	1.4 定压点红线 · 5.1 承压那一头的代价
写一份壶的承压与耐久规格	5.1~5.3：p_des 八工况包络、σ_θ 代 t_min、载荷谱怎么由 p(T) 导出	6.1 PP 与 PA 两条互斥失效路
判多回路该共壶还是分壶	7.3~7.6：压力耦合、逐口串流审查、共因失效范围	插讲 轴③ 的四条前置判据

⛔ 本课不覆盖——

不讲的题目：加注与整车排气工法（G10-03）· 冷却液配方与劣化（H7-01）· 泵侧气蚀机理与泵入口总压式（G5-04）· 耐压／爆破／压力循环怎么做怎么判读（L1-03）· 集成模块设计压力包络的通法与焊缝耐久（G8-03）· 环境应力开裂与水解的材料侧机理（H4-04 · H4-02）· 冷却液流量估计残差那条线索（K5-06）· 模块内腔那一级的进口去气与最低液位（G8-02）· 限流孔与去气支路的管网水力计算（A2-01）· 海拔与大气压的关系（B1-03）。

⛔ 真正不给的数：承压安全系数、爆破倍数、压力循环次数门槛——本课未取得原文标准条款，只写去向（L1-03 · G8-03）· 冷却液电导率 κ 的限值与爬电距离——属本项目电安全方案的验收阈值（H7-02）· 压力盖的行业常见档位——具体产品参数，请按供应商压力盖规格表读取。

引言：它坏了，叫起来的是别的零件

水泵在某个工况下突然嗡嗡异响；暖风一路上忽冷忽热；冷却液每隔几个月少一截而地上从来没有油渍；跑完高速一夜之后，壶的壳体被吸得瘪进去一块。这四件事挂的是四个不同的零件，而它们共同的真因常常只有一个：机舱角落那只半透明的塑料壶。诊断时最自然的动作是从现象所在的那个零件开始查——查泵、查暖风芯、查密封——于是绕一大圈才回到壶上。这门课要先把这个反射弧改掉。

钉子 A：这只壶⛔ 不是「装多余冷却液的容器」，它是整条回路唯一的压力基准点。回路是密闭的，金属与塑料壳体几乎不可压缩，冷却液受热涨出的那一块体积必须有地方去——壶的自由液面加上方气腔就是那个体积自由度。而「基准」这件事同时挂着四条互相牵制的下游线：沸点裕度 · 泵入口 NPSHa · 壳体承压等级 · 去气能不能成立。四条线共用同一个自由度，就是罐内气腔压力随温度走出来的那条 p(T) 曲线。抬高 p_cap，沸点裕度与 NPSHa 一起受益，而承压等级、密封泄漏风险与压力循环摆幅 Δp_cyc 一起变差；放大气垫容积 V_g0，压力窜得慢、不常态顶盖泄压，而热态罐压偏低、NPSHa 反而吃紧；把壶挪低一点缩短管路，Δp_f 省下来了，ρ_l·g·h 却同时丢掉，且壶液面 z_liq 可能落到某个取气点 z_i 之下、去气当场失效。⇒ 任何一次「把壶改小一点／挪一挪／换个盖／少引一路去气」的动作，都同时移动这四条线，⛔ 没有一条改动只影响一件事。

⇒ 今天就能用的那件事：拿到任何一版壶的方案，先答四问——这个改动把 p(T) 曲线往哪边推？推完之后整个温区还落在「NPSH 底线」与「盖开启压力」这条带里吗？带的两端此刻各由谁给？壶液面还高于全部取气点吗？四问答不全，这一版方案不作数。

钉子 B：壶上每一个「取多少」的量，本课交付的是那条反算路径与那条带，⛔ 不是路径末端的一个数。三个实例同形：气垫容积 V_g0 被「⛔ 不许常态顶盖泄压丢液」（容积下界）与「热态罐压⛔ 不许跌到 NPSH 保不住」（容积上界）夹住——⚠ 这两端说的是容积，换到压力轴上是反过来的（第 4 讲与公式⑥各点一次）；罐内下行段过流截面 A_d 被「下行流速 v_d 必须低于最难分离气泡的 u_b」（下界）与「布置空间与允许的附加压降」（上界）夹住；MIN→MAX 工作带被「热膨胀量 ΔV ＋ 可接受夹气 V_gas ＋ 服务储备 V_reserve 三笔账之和」（下界）与「罐总容积减去气垫容积」（上界）夹住。三者共同的形状是：下界由一条物理判据反算，上界由一个代价函数或另一条物理判据给出，窗口的宽度取决于工况范围；窗口可能是空的——窗口空了才轮到换构型（改全流量式、加高点独立排气、分壶、换盖压等级），⛔ 而不是先把数凑进去。⇒ 所以你每向本课要一个数，本课的正确回答是「这个数的下界由什么反算、上界由什么给、什么条件下必须重算」，并附一条标明「典型值、⛔ 非验收依据」的带作锚点。本课确实拿不到可信公开区间的那三项——残余含气率限值、去气时间限值、入口含气条件——会逐字写明拿不到，只给反算路径与台架标定方法，⛔ 不编一个带出来。本课被二十多门课指着要数，一个编造的带会同时污染它们全部。

反钉子（本课最容易被读反的一条）：「压力盖开启压力 p_cap 就是系统压力 ⇒ 装一只 120 kPa 表压的盖，系统就一直有这个压力，沸点就一直是那条上限，NPSHa 里的 p_ref 直接按它代。」⛔ 这条是反的，而且把因与果整个颠倒了。压力盖是一只泄压阀：它只在罐压顶到 p_cap 时才开，它只截顶、⛔ 不产压。罐压真正的来源是气垫被膨胀的冷却液压缩（再叠上气腔自身升温），所以 p_tank 是 ΔV(T) 与 V_g0 的函数，p_cap 只是这条曲线头顶上的一条平线。曲线在哪一段贴上那条平线、在哪一段远远够不着，是设计出来的，⛔ 不是盖的标称值决定的。

⚠ 照错的读法做出来的动作是「方向做反」，⛔ 不是「做得不够」。冷起动与暖机段：水温已经上来、饱和蒸气压 p_v 已经升高，而膨胀量还小、罐压仍接近当地大气压——这一段恰好是全程沸点裕度与 NPSHa 的双低点。而按 p_cap 代入的人，会在这一段算出「裕度最充足」，于是把测点、报警门槛、降功率阈值全部标定在一个不存在的裕度上，并且在真正危险的那一段判「没问题」。更贵的一层是：他会据此认为「盖压够高就不必再核 NPSH」，从而把整条泵入口的账跳过去。本课的处置是在 4.2 讲透机理、在 4.4 把 p_ref 钉死为该工况下罐内的实际绝对压力 p_tank，并要求凡写 p_ref 处必须同时写明是哪一个工况。

两个量级感，先放在这里当参照物（均为教学假设值、⛔ 不对应任何平台、⛔ 非验收依据，出处与算式见第 3、第 1 讲）：系统总容积 V_sys ＝ 12 L、温区 20 → 100 ℃、割线均值 β̄ ＝ 6.5×10⁻⁴/K，算出 ΔV ＝ 0.62 L——整个温区体积只涨约 5%，而这 5% 就是全部设计余地；同一只壶，定压接点落在泵吸入侧时 NPSHa ＝ 10.70 m，落在高压侧时只剩 2.18 m，掉到算例给定的 NPSHr ＝ 4.0 m 之下。评审会上摆这两个数，比复述一条红线管用。

射程与顺序。本课主线⛔ 不是「怎么造一个塑料壶」，而是「怎么让这只壶同时把定压、去气、缓冲三件事都做对，并在多回路集成的新形态下不出串流的乱子」。全课八讲加一节不编号的插讲，顺序是：第 1 讲三大功能与它们的相互牵制，并落下「定压点必须落在泵的吸入侧」这条红线；插讲用三条轴（去气路径走旁通式还是全流量式 · 定压点落在散热器加压盖＋常压副水箱还是回路内压力式壶 · 共壶还是分壶）把构型定下来；然后才是第 2 讲去气与分离的定量方法、第 3 讲容积液位与传感器（含可迁移的姿态包络清单）、第 4 讲压力盖与定压设计（那条可画成带的设计式在这里交出去）、第 5 讲壶作为承压件的设计压力包络与耐久载荷谱、第 6 讲材料工艺与接液件视角、第 7 讲超级水壶与多回路共壶、第 8 讲把这七件交付物按「谁在等、等的是哪一件」交出去。⛔ 顺序不能倒——结构与参数设计只有在构型选定之后才有确定的输入，构型没定就抠参数，后面四讲的输入全是浮的。

⚠ 一条读法提醒：口语里的「膨胀水壶」在散热器加压盖那条路线上常指那只常压副水箱——它不承压、不是定压件，与本课其余各讲讲的压力式去气壶⛔ 不是一回事。读规格书、找对标件之前先确认对方说的是哪一种，否则后面所有的账都对不上。

第 1 讲　去气罐的三大功能

要设计去气罐，先得把它到底"管什么"想透。它不是一个功能，而是三件事叠在一只壶里——缓冲、去气、定压——而且这三件事共用同一套几何、同一条压力曲线，彼此牵制。本讲把三件事各讲一遍，再用一节讲清它们怎么互相牵制，最后落到本课的一条红线上。

本讲开头先把口径说清（全课通用，后面各讲不再重复）：

• 压力的绝压/表压：压力盖正压泄放阀的开启压力 p_cap 与真空回吸阀的开启压差 p_vac，按产品规格的写法一律是表压；大气压 p_atm、罐内实际压力 p_tank、NPSHa 式里的定压参考压力 p_ref、冷却液饱和蒸气压 p_v，一律是绝对压力。⛔ 任何相加之前先统一到绝对压力；本课不出现没有声明口径的裸压力值。
• 本课只用一套教学算例参数，后面八讲全部引它，⛔ 各讲不另设一套：系统总容积 V_sys ＝ 12 L · 温区 20 → 100 ℃ · 体积膨胀系数的温区割线均值 β̄ ＝ 6.5×10⁻⁴/K（取法与为什么只能用割线均值见第 3 讲）· 大气压 p_atm ＝ 101.3 kPa 绝对 · 压力盖开启压力 p_cap ＝ 120 kPa 表压 · 气腔温区 20 → 95 ℃ · 冷却液密度 ρ_l ＝ 1030 kg/m³ · 热态饱和蒸气压 p_v ＝ 84.5 kPa 绝对 · 泵要求的必需汽蚀余量 NPSHr ＝ 4.0 m。⚠ 这一整套都是教学假设值，⛔ 不对应任何平台、⛔ 不得当作可取用值；它们的作用是让你能把每一步都复算一遍，而不是给你一组可以抄进图纸的数。

1.1 补偿冷却液受热膨胀：给不可压缩的液体配一个可压缩的气垫

冷却液是液体，受热要膨胀。系统从冷态（停车过夜的环境温度）升到热态（满负荷运行的工作温度），这几十度温升会让回路里的冷却液涨出一块体积来。这块体积无处可去——回路是密闭的，金属与塑料壳体几乎不可压缩。膨胀水壶的本分，就是给这个密闭刚性回路开一个体积自由度：壶的上半部是气腔（连着压力盖），下半部是液体，液体一膨胀就顶着自由液面上升、压缩上方气体；一降温，液面回落、气体回胀。

为什么非有这个自由度不可：没有它，热膨胀量 ΔV 无处安放，就会直接顶成压力上升。轻则常态顶开压力盖泄压丢液（每一次热循环丢一点，全寿命累计成"冷却液莫名减少"），重则把壳体、软管或密封顶坏。这就是"膨胀水壶"这个名字里"膨胀"二字的全部含义——它兜的是体积，⛔ 不是"多余的水"。

量级感（教学算例）：ΔV ＝ V_sys·β̄·ΔT ＝ 12 L × 6.5×10⁻⁴/K × 80 K ＝ 0.62 L，即整个温区体积涨约 5%。⚠ 教学假设值、⛔ 不对应任何平台、⛔ 非验收依据；你的平台要按自己的 V_sys、实际温区与实际冷却液配方重算（β̄ 的取法与物性来源见第 3 讲 3.1）。记住这个 0.62 L——本课后面的气垫容积、液位工作带、罐总容积，全部以它为标尺。

⚠ 最常见的一个误解，在这里就要拆掉：把膨胀壶理解成溢流罐。溢流罐只在系统超压、盖已经开了之后接住泄出来的液，它不提供体积自由度、也不定压；而带气垫的膨胀壶是在压力还远没到盖开启压力之前就一直在工作——每一度温升它都在动。两者不是"好一点"和"差一点"的关系，是两种东西。

1.2 分离并排出回路夹带气体：这个密闭系统里空气唯一的合法出口

"去气罐"（degas tank）这个名字来自它的第二件事：去气（deaeration）。把散在回路各处的夹带气收集到壶里，让气泡在壶内浮升分层，再经壶顶的压力盖排掉。它是这个密闭系统里空气唯一的合法出口——除了这条路，气出不去。

气从哪来，一共三条：① 加注时排不净的残气；② 局部低压处析出的溶解气；③ 密封微渗吸进来的气。⚠ 这三条里只有第一条是一次性的，后两条是持续的——只要车还在跑，气就还在产生。⇒ 去气能力不是"加注后用一次"的工艺能力，它是整个寿命周期里都要维持的常设通路。这一条直接推翻一个很流行的想法："排气是加注工艺的事，产线把气排干净就行了"（整车加注与排气工法确实另有属主，去向 G10-03 系统充注、排气与最低液位设计），但那只管掉三条来源里的第一条。

不去气的后果是什么：气留在回路里会聚成气塞（air lock），堵在管路高点，把那一段的流量断掉——换热器或暖风芯"失联"，表现成"暖风时好时坏"；气泡被带到泵口，还会诱发气蚀、发出异响。⚠ 注意这些现象都不出现在壶上，所以排查时最容易被归因到泵或换热器头上。

⛔ 另一个常见错误：把"有一只壶"当成"有去气能力"。旁通式构型下，气是靠一条条小流量支路从各个高点引下来的——漏掉一个高点，那个高点的气就永远出不来，壶再大也没用。气怎么引、进了壶怎么真正分掉，是第 2 讲整讲的事；这里只钉住定位：去气不是"顺带"，它是去气罐区别于普通溢流罐的本质功能。

1.3 定压：壶的气腔压力就是整条回路的压力基准

第三件事是定压。壶的气腔压力 p_tank 是整条回路的压力基准，回路其余各点的压力等于这个基准加减静压头、泵扬程与沿程损失。所以"这只壶挂在哪、气腔里是多少压力"，决定的不是壶自己，而是回路上每一点的压力。

抬高基准买到的是什么：沸点随压力升高而升高。局部高热流处（电机绕组附近、功率模块冷板、发动机缸盖鼻梁区）一旦沸腾，就会气蚀、换热崩溃。把基准抬上去，沸点跟着抬，多出来的那一段就是过冷裕度。教学算例：p_cap ＝ 120 kPa 表压时，沸点上限 T_boil,max ＝ T_sat(101.3 ＋ 120 kPa 绝对) ≈ 123.6 ℃，比常压高约 23.6 ℃（⚠ 教学假设值、⛔ 非验收依据；高海拔时 p_atm 下降，这条上限整体下移，海拔—大气压关系去向 B1-03 极端工况定义：高温、高原、低温、快充、拖挂爬坡）。

⛔ 但这里有本课最容易被读反的一条，现在只点破、第 4 讲讲透：T_boil,max 是沸点的上限，⛔ 不是任意时刻的实际沸点。压力盖是一只泄压阀，它只在罐压顶到 p_cap 时才开——它只截顶、⛔ 不产压。罐压真正的来源是气垫被膨胀的冷却液压缩（再叠上气腔自身升温），所以 p_tank 是 ΔV(T) 与气垫容积 V_g0 的函数，p_cap 只是这条曲线头顶上的一条平线。⇒ 凡说"系统压力是 X"，必须同时说清是哪一个工况，以及这个 X 是按曲线算出来的还是抄自盖上的标称。机理与 p_ref 的取法见第 4 讲 4.2 与 §4.4。

⛔ 反方向也有一个错：以为盖压越高越好。抬 p_cap 的代价落在承压等级、密封泄漏风险与压力循环摆幅 Δp_cyc 上（见第 5 讲），⇒ 它是一个有上界的取舍量，不是一个越大越好的单调量。

1.4 ★ 本课红线：定压点必须落在泵的吸入侧

前三条里，"定压"有一个最硬的下游对象：水泵入口。泵最怕的失效是气蚀——入口压力一旦低于冷却液在当前温度下的饱和蒸气压 p_v，液体就地闪成气泡，气泡随后在叶轮高压区溃灭，剥蚀叶轮、发出异响、扬程塌陷。判据是有效汽蚀余量 NPSHa 必须大于泵要求的 NPSHr（泵侧机理与 NPSHr 从哪来，属 G5-04 泵的气蚀、空气分离与可靠性；本课只给它 p_ref 与 h 两项输入）。

本课给出的 NPSHa 写法是：

NPSHa ＝ (p_ref ＋ ρ_l·g·h − Δp_f − p_v) / (ρ_l·g)

四项各自的口径必须钉死，否则这条式子会被算成好几个不同的东西：

• p_ref＝该工况下罐内气腔的实际绝对压力 p_tank，⛔ 不是 p_cap、⛔ 不是表压。凡出现 p_ref 的地方都要写明是哪一个工况（取法见第 4 讲 §4.4）。
• h＝壶内液面相对泵入口断面的高度差。
• Δp_f＝定压接点 → 泵入口那一段有流量的主流管路的沿程＋局部损失。⚠ 壶到接点的那根补液/定压管本身近似不流动，它只把接点处的压力钉住，⛔ 它自己的压损不进这一项。
• p_v＝当前温度下的饱和蒸气压，绝对压力。
• ⛔ 不得再另加一项 v²/2g——速度头已由伯努利关系隐含在推算里，加了就是重复计入。★ 补上 Δp_f 之后，本课这条以罐液面为参考点的式子，与 G5-04 泵的气蚀、空气分离与可靠性 那条以泵入口总压写的式子严格等价，⛔ 不是两条互相独立的判据。

为什么必须锚在吸入侧：定压点锚在哪，哪里就是整条回路压力的基准。锚在泵的排出侧，泵入口的压力就等于基准值减去绕行整条回路的全部沿程与局部损失——而这部分损失随流量增大而增大，⇒ 恰好在最需要裕度的大流量、高热负荷工况跌得最狠。锚在吸入侧，泵入口拿到的才是系统里最高的那份保底压力。

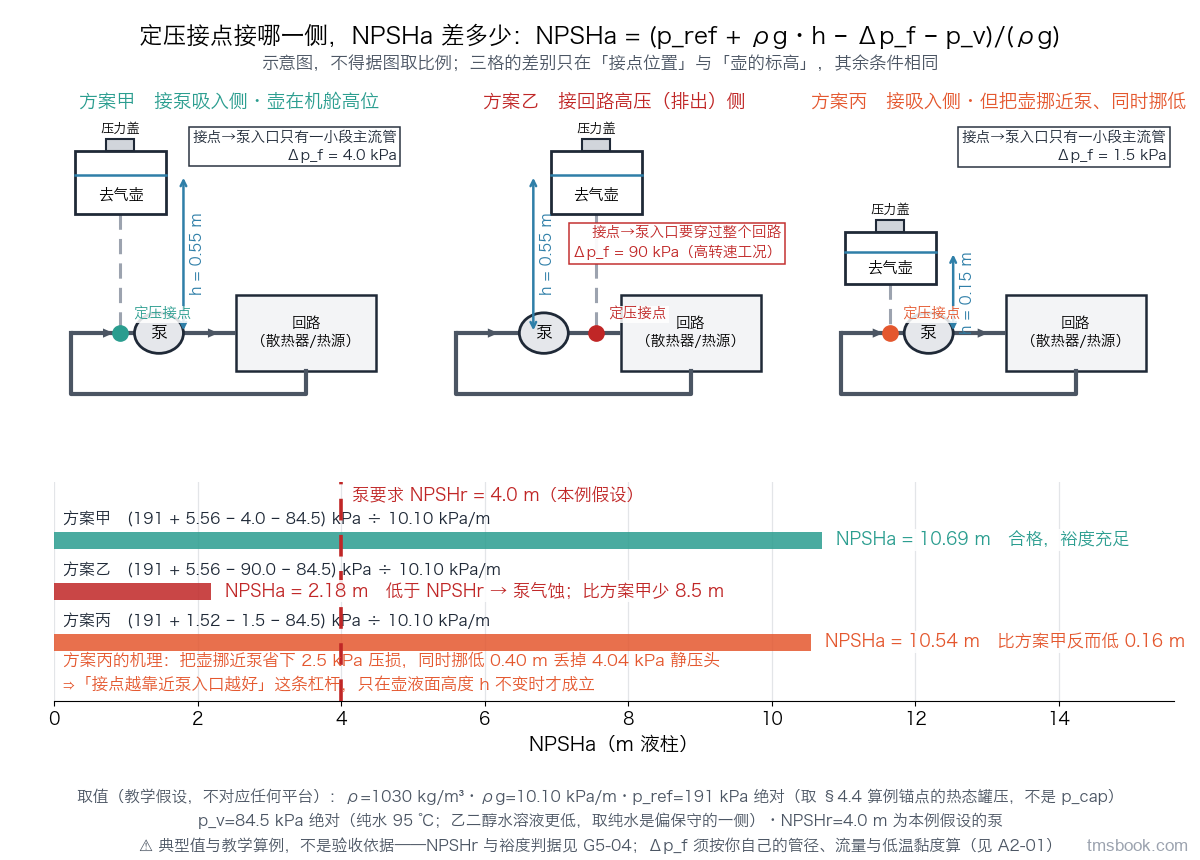

光有红线不够，评审时摆两个数比复述一条红线管用。教学算例用同一只壶做三个方案（⚠ 全部为教学假设值、⛔ 不对应任何平台、⛔ 非验收依据）：

• 甲：壶在机舱高位、接点落在泵吸入侧，h ＝ 0.55 m、Δp_f ＝ 4 kPa ⇒ NPSHa ＝ (191 000 ＋ 1030×9.81×0.55 − 4 000 − 84 500)/(1030×9.81) ＝ 10.70 m。
• 乙：同一只壶接到回路排出侧，接点到泵入口要穿过整个回路，高转速工况 Δp_f ＝ 90 kPa ⇒ NPSHa ＝ 2.18 m，落在 NPSHr ＝ 4.0 m 之下，比甲少 8.5 m。这就是那条红线的量化。
• 丙：仍接吸入侧，但把壶挪近泵、同时挪低，h ＝ 0.15 m、Δp_f ＝ 1.5 kPa ⇒ NPSHa ＝ 10.54 m，比甲反而低约 0.16 m。

⚠ 上面 p_ref ＝ 191 kPa 绝对不是又一个独立假设，它是由气垫锚点 V_g0 ＝ 3ΔV 回代 p(T) 式算出来的热态罐压（第 4 讲 §4.4 会把这一步走一遍）；p_v ＝ 84.5 kPa 绝对对应算例的热态温度，⛔ 不得脱离温度单独引用；NPSHr ＝ 4.0 m 是算例输入，⛔ 不是任何泵的规格。

⇒ 丙这个数是本节最值钱的一条，它给出一个今天就能用的判据："把接点挪近泵入口"这条杠杆，只在 h 不变的前提下成立。把壶往泵那边挪，通常会同时把壶挪低 ⇒ Δp_f 变小（收益）与 ρ_l·g·h 变小（损失）同时发生，⛔ 必须放进同一个式子里相减之后再决定，⛔ 不许只看一头。量级感：ρ_l ＝ 1030 kg/m³ 时壶每降低 0.1 m，丢掉约 1.0 kPa（这是可复算的换算关系，⛔ 不是查表值）；而配对的另一头，一段常见管径的胶管在常见流量下的沿程压损是每米零点几到几 kPa 量级（⚠ 典型量级、⛔ 非验收依据，实际值须按本项目的管径、流量与低温黏度算，水力形式与管网计算去向 A2-01 管网水力学：沿程/局部压降与流量分配）。⇒ 布置评审上拿这两个量级一比就知道：挪一米管路省下的压损，往往抵不过挪低二三十公分丢掉的静压头。

★ 还有一件在布置阶段最常被写成二选一的事：壶体标高与定压接点是两件事，⛔ 不得二选一。它们落在壶上不同的接口上，各自有各自的约束：

• 壶体与取气支路这一侧：① 壶内液面标高 z_liq 必须高于全部取气点标高 z_i；② 取气支路自取气点到壶全程单调上行，⛔ 不许中途下凹形成气袋（第 2 讲 2.1 详讲）。
• 定压/补液接点这一侧：③ 落在泵吸入侧，且尽量靠近泵入口。

⇒ 常规解法是：壶装机舱高位（同时把 h 做大、满足 ①②），另从壶底引一根近似不流动的补液管到泵吸入侧的接点（满足 ③）。⛔ 不要为了"接点靠近泵"就把整只壶挪下去——那会同时丢掉 h、并且可能让液面跌到某个取气点之下、去气当场失效。

1.5 三大功能互相牵制：⛔ 不是三件可以分开优化的事

到这里三件事各讲完了，但它们共用同一套几何、同一条 p(T) 曲线。回看图1：四条下游线汇到同一个节点上，那个节点只有一个自由度。⇒ 任何一次"把壶改小一点 / 挪一挪 / 换个盖 / 少引一路去气"的动作，都同时移动多条线，⛔ 没有一条改动只影响一件事。三个典型动作：

• 为去气放大罐体 ⇒ 改变气垫容积 V_g0 与 p(T) 曲线 ⇒ 热态罐压、沸点裕度与 NPSHa 一起变。
• 为抬沸点提高 p_cap ⇒ 承压等级 p_des 与压力循环摆幅 Δp_cyc 同时抬高 ⇒ 壳体与密封的耐久账一起变。
• 为 NPSH 把接点挪近泵 ⇒ 可能把壶挪低 ⇒ 静压头 ρ_l·g·h 与液面标高 z_liq 一起下降 ⇒ NPSHa 未必变好（见 1.4 的方案丙），而某个取气点可能就此失效。

几何上的抢地盘更直接：罐总容积 V_tank ≈ MAX 液位容积 ＋ V_g0，而 MAX 液位容积要装下三笔账（热膨胀量、可接受夹气、服务储备，第 3 讲），V_g0 要让整个温区的 p(T) 曲线落在带内（第 4 讲）——两者在同一个罐壳里抢空间。教学算例：约 1.8 L（MAX 液位容积）＋ 1.86 L（V_g0 ＝ 3ΔV）≈ 3.7 L，气垫约占一半（⚠ 教学假设值、⛔ 非验收依据；这个比例对 MIN 线以下的死容积高度敏感，⛔ 别当通用比例用）。

⚠ 这条耦合最常见的失败形态不是算错，是分头交付：结构组定罐体、系统组定盖压、试验组定耐久，三张表各自成立，合起来窗口是空的。⇒ 正确做法是三件一起收敛，交付时把它们摆在同一张对接表上（第 8 讲给这张表）。

本讲小结与今天就能用的四问：去气罐 ＝ 缓冲 ＋ 去气 ＋ 定压（含给泵垫 NPSH）三合一，四条下游线共用罐内那条 p(T) 曲线这一个自由度。⇒ 拿到任何一版壶的方案，先答四问：① 这个改动把 p(T) 曲线往哪边推？② 推完之后整个温区还落在"NPSH 底线"与"盖开启压力"这条带里吗？③ 这条带的两端此刻各由谁给？④ 壶内液面还高于全部取气点吗？四问答不全，这版方案不作数。

---

插讲　构型谱系与选型判据：先定构型，再谈结构

第 1 讲把"这只壶管什么"讲清了，但还有一个更靠前的问题没问：这只壶该是哪一种壶？后面各讲要抠的每一个参数——罐内过流截面、取气点数量、液位工作带、气垫容积——都只在某一种构型下才成立。构型没定就直接抠参数，等于房型还没选就先量家具。所以这一节插在结构设计之前：不重讲参数，只给三条构型轴、每条轴的判据与代价，最后合成一张选型表和一张连锁表。

在进三条轴之前，先把两条定压路线摆出来——因为轴② 要用它，而更要紧的是："膨胀水壶"这四个字在两条路线上指的不是同一只罐，不先把这件事说清，后面所有讨论都会各说各的。

轴① 去气路径：旁通式 vs 全流量（流通）式

★ 这是第一条要选的轴，它问的是"是哪一种"，⛔ 不是"做得好不好"。

旁通式：主流不过罐，只由限流孔压出的小流量去气支路从各高点把气引进罐。罐体可以做小，对主回路的附加压降近似为零；代价是自去气慢——靠冷却液在系统里循环很多遍把气一点点带走，加注后需要一段自去气时间；而且取气点覆盖必须无死角，漏掉一个高点，那里的气就永远出不来。

全流量/流通式：主流（或主流的一大股）整股穿过罐体，罐同时兼作在线分离器。去气彻底、自去气快、对取气点覆盖的依赖小；代价是过流截面要按主流流量放大、罐体体量与承压面积一起变大，且主流穿过罐体带来的附加压降 Δp_tank 要进水力预算、吃泵扬程（⚠ Δp_tank 与 1.4 里那个 Δp_f 是两条不同的账：前者是主流过罐的损失，后者是定压接点到泵入口那段主流管路的损失，⛔ 不要混）。

为什么这条轴放在第一位：两种路线的过罐流量 Q_tank 差约一个量级。而罐内下行段的表观下行流速 v_d ＝ Q_tank / A_d，去气成立的条件之一是 v_d 低于要分离气泡的终端上升速度 u_b ⇒ 在同一条判据下，所需的最小过流截面 A_d 也跟着差约一个量级（第 2 讲 2.4 与 2.5 把这条判据走完）。⇒ 罐体体量、附加压降、承压面积全都跟着变——先抠参数再选构型，顺序倒了，后面各讲的输入都不确定。

分界判据四条：① 回路容积与产线/售后允许的自去气时间（容积大、允许时间短 ⇒ 往全流量靠）；② 气夹带程度与孤立高点多少（有 Chiller、暖风芯这类难排的孤立高点 ⇒ 旁通式的覆盖风险变大）；③ 可用布置空间与罐体尺寸上限；④ 水力预算里留给罐的允许附加压降、泵扬程还有没有余量。工程上常见的折中：只把最容易夹带气的那一段主流引过罐，其余仍走小流量旁通。

⚠ ⛔ 别把旁通式的"自去气慢"当成缺陷——它是一个取舍：换来的是近似为零的主回路附加压降。判它好不好，要拿第 ① 条判据（你的产线节拍与售后作业窗到底允许多长的自去气时间）去量，⛔ 不是拿"慢"这个形容词去量。

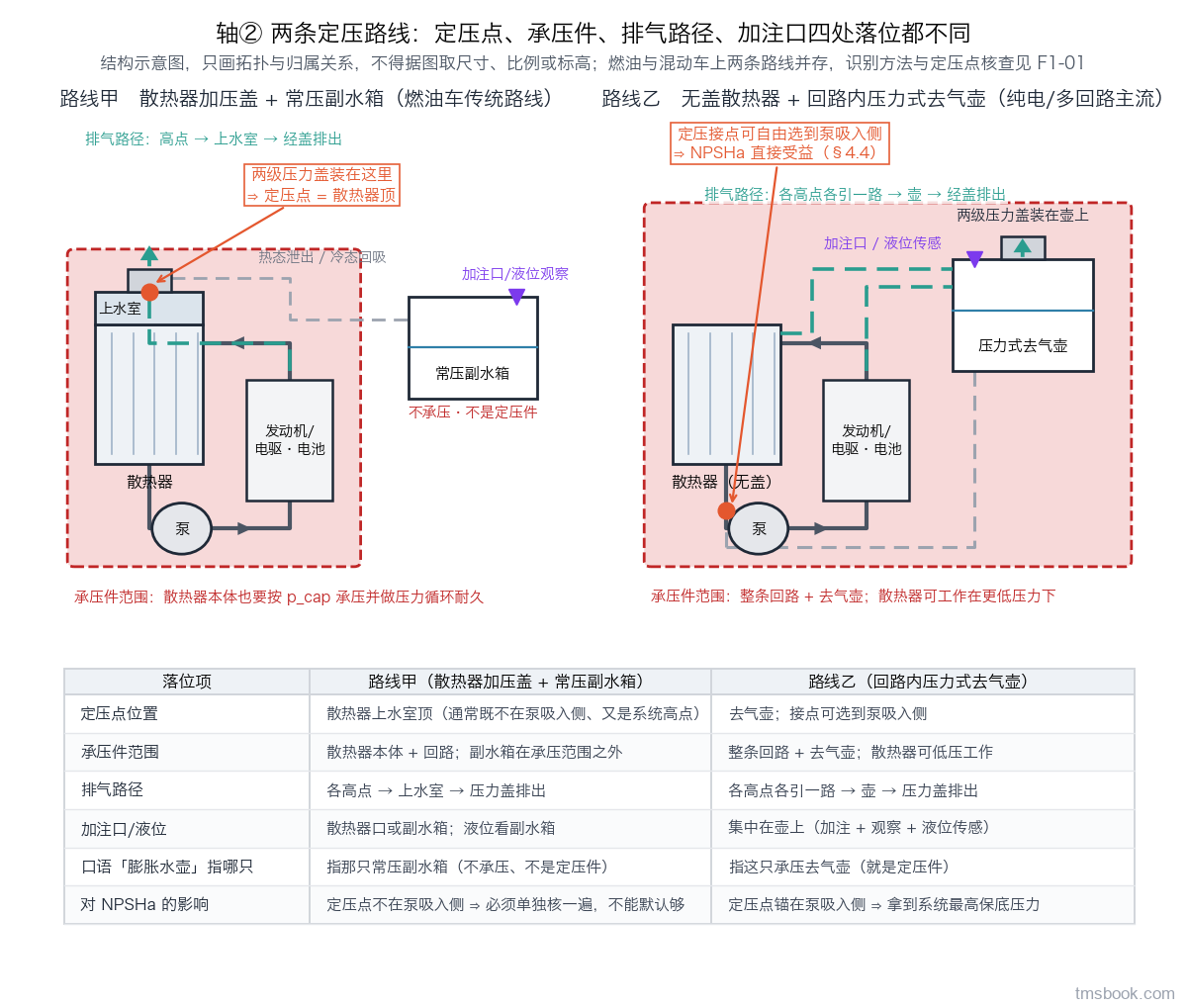

轴② 定压点落位：散热器加压盖＋常压副水箱 vs 回路内压力式去气壶

★ 这条轴决定"盖装在哪、谁是定压点"，判据里最硬的一条是：定压点能否落在泵吸入侧。

路线甲（加压盖装在散热器上）：两级压力盖装在散热器上水室，回路定压点就在散热器顶；旁边那只副水箱不承压、不是定压件，只接热态泄出来的液、再在冷态被真空回吸阀吸回去。这是燃油与混动车的传统路线。

路线乙（压力盖装在壶上）：散热器不带盖，回路里挂一只承压的膨胀/去气壶，盖装在壶上，壶就是定压点，而且接点位置可以自由选、接到泵吸入侧。纯电与多回路平台基本走这一路，本课其余各讲默认讲的也是它。

为什么最硬的那条判据是"能否落在泵吸入侧"：散热器顶通常既不在泵吸入侧、又是系统高点 ⇒ 路线甲的定压接点到泵入口那一段，Δp_f 是绕行一大段回路的损失（回看 1.4 的方案乙就是这个形状）。⇒ 路线甲的 NPSHa 必须单独核一遍，⛔ 不能默认够。

四条判据：① 定压点能否落在泵吸入侧（直接决定 NPSHa，见 1.4 与图3）；② 系统高点在哪、有几个（单回路且散热器就是最高点时，路线甲的排气路径天然顺；多回路平台高点分散，路线乙更容易把所有取气点收到一只壶上）；③ 散热器是否须按盖开启压力承压（路线甲要求散热器本体承压并跟着做压力循环耐久，路线乙可让散热器工作在更低压力下）；④ 加注与维修方式（路线甲的加注口与液位观察在散热器/副水箱上；路线乙把加注、液位观察与液位传感器集中到壶上，也才谈得上第 7 讲那种超级水壶的一体集成）。

★★ 一个必须先厘清的词义陷阱：路线甲口语里的"膨胀水壶"，常指的是那只常压副水箱，它与本课其余各讲讲的压力式去气壶不是一回事——一个不承压、不是定压件、不做去气分离，另一个是承压件、是定压点、是去气的唯一出口。⇒ 读规格书、找对标件、比价格时，先确认对方说的是哪条路线上的哪只罐；否则你会拿一只常压副水箱的成本去质疑一只承压去气壶的报价。两条路线的识别与定压点落位核查，见 F1-01 发动机冷却系统设计（大小循环、节温器）；对照关系见图4。

轴③ 共壶 vs 分壶：这里只回答更靠前的那一问——什么时候不该共

★ 多回路平台上一只壶伺候几条回路，是"超级水壶"的前提。共壶之后的压力耦合与回路间串流隔离在第 7 讲实讲，本节只解决更靠前的那一问：什么时候不该共。

共壶的物理含义只有一句：共享同一个压力基准。⇒ 一条回路的泵启停、阀切换，会把压力扰动经壶传给另一条回路。四条"不该共"的判据：

• ① 压力耦合容许度——由最敏感的那条回路说了算，通常是带 Chiller 的电池回路。⛔ 不要用"平均下来还能接受"去判，要用最敏感那条的容许度去判。
• ② 介质配方与清洁度是否必须隔离——某条回路用不同配方冷却液，或对颗粒/离子污染有单独要求，共壶＝共污染，必须分。
• ③ 各回路高点标高差——标高差大到一只壶的液位带盖不住时：低的那条已经顶到 MAX，高的那条液面还没高过它的取气点、排不净气（这正是 1.4 里 z_liq ＞ z_i 那条约束在多回路下的形态）。
• ④ 单点失效的影响范围——一次壳体开裂或盖失效，同时打掉几条回路的定压与去气。安全相关回路（如电池冷却）必须把这个共因失效摆到失效模式分析上评估。

⚠ ⛔ 两个常见的算错方向：一是把共壶当成纯粹的降本动作，不评估共因失效；二是只比较"省了几只壶"，而不算反向那一笔——共壶意味着一只壶上多出好几个接口，多几个接口就是多几个泄漏点、多几处应力集中位。⇒ 这两笔账要摆在一起算。壶再与阀岛、泵进一步集成成冷却液侧集成模块之后，壶与模块的边界怎么划，见 G8-06 冷却液侧集成模块（CIM）：阀岛/泵/膨胀壶一体化架构。

三轴选型表

轴	选项	典型适用	主要代价	关键判据
① 去气路径	旁通式（小流量去气支路）	回路容积中等、布置空间紧、水力预算没余量	自去气慢；取气点漏一个就失效	允许的自去气时间；取气点能否做到无死角
① 去气路径	全流量/流通式	容积大、要求快速自去气、气夹带严重	罐体大、Δp_tank 吃泵扬程	过流截面 A_d（v_d ＜ u_b）；允许的附加压降
② 定压点	散热器加压盖＋常压副水箱	燃油/混动、单回路、散热器即系统最高点	散热器须承压；定压点未必在泵吸入侧	NPSHa 是否仍够（须单独核）
② 定压点	回路内压力式去气壶	纯电、多回路、需要把定压点放到泵前	壶本身成为承压件、接口数量多	接点位置与 Δp_f（见 1.4 与第 4 讲 §4.4）
③ 共壶/分壶	共壶（超级水壶）	多回路、压力可耦合、介质同配方	压力耦合与串流风险、共因失效	最敏感回路能否接受耦合；高点标高差
③ 共壶/分壶	分壶	介质/清洁度须隔离、高点标高差大、安全相关回路	壶与管接头数量增加、泄漏点变多	隔离的必要性是否压过集成收益

⚠ 三条轴各两个选项，共 2×2×2 ＝ 8 种组合。工程上常见的是两端——"旁通＋路线乙＋共壶"与"全流量＋路线乙＋分壶"。⛔ 但 8 种里那些在实践中罕见的组合，罕见⛔ 不等于禁止：本表未列举的组合不得默认当成被排除，该判的还是逐条判据。

构型定了之后，连锁约束才落得下来

★ 三条轴一旦选定，后面各讲的输入才被钉住——这就是这一节插在结构设计之前的全部理由。四项输入全都随构型变：

• 取气点的数量与位置（第 2 讲 2.1）——随轴① 与轴③ 变：旁通式对覆盖零容错；共壶时各回路的高点都要收进来。
• 罐内允许下行流速与所需过流截面 A_d（第 2 讲 2.4、2.5）——主要随轴① 变：同一条 v_d ＜ u_b 判据，在旁通式与全流量式下解出的 A_d 差约一个量级。
• 液位工作带的三笔账（第 3 讲 3.1）——主要随轴③ 变：共壶时要装下各回路膨胀量之和。
• 气垫容积 V_g0 与 p(T) 曲线（第 4 讲 §4.4）——同时随轴② 与轴③ 变：定压点落位不同，NPSH 底线不同，这条带的容积上限（＝压力下界那一端）就不同。

⚠ 最后拆掉一个认知错误：很多人把"去气罐 vs 普通溢流罐"当成功能强弱之别——好一点的叫去气罐，差一点的叫溢流罐。⛔ 不是。它其实是两种系统级构型之别：排气路径不同（一个有常设去气通路，一个没有）、承压件归属不同（一个自己是承压件，一个不承压）、加注方式不同。⇒ 这两件东西不能互相替代，也不能靠"把溢流罐做大做好"变成去气罐。

本节小结与今天就能用的动作：拿到一版壶的方案，先不要看尺寸——先在图6 那条链上把三个菱形各走一遍：① 去气走旁通还是全流量？② 定压点在散热器盖上还是在壶上（它能不能落到泵吸入侧）？③ 多回路共壶还是分壶？三问答完，再去问右侧那四个输入的数。⇒ 若发现对方是先给了你一张带尺寸的三维图、而这三问答不上来，那这版方案还没到评审的时候。
