G10-01 储液干燥器与气液分离器设计

课程代码 G10-01 · 板块 G 总成级产品专题 / 储液/分离/膨胀 时长 约 3.5 小时（9 讲） 前置 A1-04 蒸气压缩循环与 p-h 图判读；C1-01 汽车空调制冷系统原理与部件匹配 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 G10-01 大纲的完整展开版

---

按任务导航

你手上的事	直接看	还要配
审一张多模式热泵原理图，判储液件放对没有	第 1 讲：两条互不相干的站位判据＋第三问；以及「看节流方式」那句口诀在哪三类系统上给出物理上错误的答案	第 6 讲（中间压力那一档件——它是二分之外并列的第三类，口诀里根本没有这个位置）
给一只吸气侧气液分离器定筒径与回油孔	第 3 讲：允许表观气速与携带率的判据本体、进气结构、J 型管、回油孔定径与低负荷校核	第 5 讲（从一个体积数到一副几何的五步顺序，筒径在那里被联立出来）
算这只罐该装多少液，并向充注量那条线交账	第 4 讲：持液容积三笔账、迁移量的六项来源、瞬态回液与稳态迁移的合成规则（一般取较大者、⛔ 不叠加，除霜切入是例外）	第 5 讲（把体积变成几何）、第 6 讲（跨临界与亚临界两个运行域各校核一次）
写一份干燥剂选型与开封时限的工艺卡	第 8 讲：水分账本的闭环判据、按车间露点分档的暴露时间窗、来料与检测口径	第 2 讲（吸水机理与可换芯的工艺根源）、第 7 讲（接嘴局部钎焊与装配顺序写在同一张卡上）
向供应商要一份数据表，并判它能不能用	第 9 讲：要哪些栏位、怎么读、怎么核（口径对不对得上、有没有测点、是不是外推来的）	第 3 讲（分离效率曲线用的气速分母是哪一个截面）、第 8 讲（吸附等温线取工作点还是饱和点）

⛔ 本课不覆盖：

【栏一 · 不讲哪些题目】系统层「加不加排气侧油分离器」的权衡 → G1-05 压缩机润滑、可靠性与湿压缩防护；充注量怎么优化、油循环率口径 → C1-03 充注量优化与系统油循环管理；抽真空规程与最低液位设计 → G10-03 系统充注、排气与最低液位设计；清洁度目标值与产线颗粒管控 → I5-05 流体回路技术清洁度与颗粒污染控制：目标设定、检测方法与产线管控；局部钎焊的邻件热保护与先焊后装的顺序决策 → H2-09 局部钎焊：火焰/感应钎焊与管路接头连接；泄压装置本体（爆破片、安全阀、压力监测冗余）→ N3-02 天然工质（R290/R744）系统与安全；耐压、爆破与压力脉冲的试验规程 → L1-03 密封、耐压、爆破与泄漏试验；污染后必换件的判据 → G1-08 电动压缩机失效件判读与烧毁后的系统处置；一体化件换热器那一侧的设计 → G2-01 冷凝器设计与过冷段/储液一体化。★ 还有一条是下游替你划的：闪蒸罐／中压受液器液位窗口的两个沿分别由什么定，是 C3-05 补气增焓（喷气增焓）低温热泵技术 第 3 讲交付的判断，⛔ 不在本课，来这里找会扑空；本课只交出那两个沿的取值、窗口宽度与可容忍倾角。⚠ 低压气液分离器自己那一副液位窗口（上沿不淹取气口、下沿不露回油孔）是本课的本体，⛔ 不受这条边界影响。

【栏二 · ⛔ 真正不给的数】① 未取得原文的标准条款限值与等级号：AHRI 700、SAE J2099、SAE J639 三项本课未独立核对条款原文，只写它们各自管什么与去向，⛔ 不写限值、等级号、试验条件，⛔ 不写版次年号 → 以现行目录为准，引用前须自行核原文。② 本项目自己的验收阈值：本课正文里所有典型带都是典型值、⛔ 不是验收线，一条都不能直接抄进技术条件；爆破安全系数的取值与验证方式 → L1-03 密封、耐压、爆破与泄漏试验，清洁度等级的目标值 → I5-05 流体回路技术清洁度与颗粒污染控制：目标设定、检测方法与产线管控，两者都要落进你本平台的技术条件。③ 教学假设之外的具体产品参数：某一牌号分子筛在系统工作点的吸附等温线、某一只罐的分离效率—气速曲线、滤网目数、下游阀口当量孔径 → 供应商数据表与你的台架标定（要哪些栏位、怎么核见第 9 讲）。⚠ 平台相关量（允许表观气速、最低液封、工作点可用吸水容量、裕度系数、目标含水量、暴露时间窗）本课在正文里给典型区间与常见落点，⛔ 不在本栏之列——它们是典型值、⛔ 非验收依据，你的平台须实测确认。

---

引言：这只罐上没有一个尺寸是「取」来的

把一只储液罐画进原理图，只要一个方框和两根管；真正难的是随后那几个问题——它该多粗、多高、取液口开多低、回油孔开多大、干燥剂装多少克、开封之后还能敞多久。你去翻资料，拿回来的往往是两类东西：一类是口诀（「膨胀阀配高压储液，孔管配低压气分」），一类是孤零零的数（「回油孔一般一点几毫米」）。两类都看起来回答了问题，而把它们填进你的方案，谁也说不出这个数从哪儿来、什么时候会失效。

本课要换掉的正是这个形状。

钉子 A：储液件的每一个关键尺寸，都是两条互不相干的判据各出一个沿夹出来的一段窗口，⛔ 不是一个可以取走的值。回油孔——下沿来自「低负荷时油仍然回得来」，上沿来自「最猛工况不带液进压缩机」；液位——下沿是「最低液位仍没过回油孔」，上沿是「最高液位不淹没取气口」；筒径——下限由允许表观气速反算出的最小自由截面定，上限由包装与压降定；滤网目数——一侧是「拦得住能卡死下游阀口的粒径」，另一侧是「别把自己堵了、也别白加一段压降」；干燥剂开封暴露时间窗——一侧是「允许被暴露吃掉的吸水预算比例」，另一侧是「该工位实测露点的上包络」。⇒ 由此有两条今天就能用的判断：① 只给出一个沿的尺寸，等于没有被设计过——你要交出去、以及你该向别人要的，是「窗口＋两个沿各自的来源」，⛔ 不是一个数；② 两个沿若来自同一条判据链，这个窗口是假的——那是把一条判据用了两遍（典型的错法：拿「气速上限」同时去定筒径和回油孔，这两件事之间没有因果关系）。⚠ 这条「两条判据各出一个沿」的组织线索是本课归纳的，⛔ 不是本课程体系既有的分类，也⛔ 不是任何标准既有的提法。

钉子 B：本课是部件级属主，被系统侧与工艺侧共 31 门课指过来「要数」，而这些量几乎全是平台/产品相关量 ⇒ 本课交付的形状是固定的三段式，⛔ 不是一张参数表。凡本课给出的平台相关量，正文都按同一个形状写：① 怎么反算／怎么取——输入是什么、边界是什么、做了哪些假设（⛔ 无条件必须给）；② 典型带——区间加上多数量产平台的常见落点，并逐字标「⚠ 典型值、⛔ 非验收依据、须实测确认」（★ 只在本课确实拿得到同口径来源时才给；拿不到就逐字写明「本课未取得可信的公开区间」并说清去哪儿拿——这本身就是一个合格的答案，⛔ 不是缺了一段）；③ 什么条件下必须重算——换工质、换罐型、改进气结构、改姿态包络、改售后策略（⛔ 无条件必须给）。这里有一处要说在前面：下游有课把去向写成「按本课与所用干燥件的数据表确定」，而供应商数据表本课同样没有 ⇒ 本课能替你做的是第 9 讲那件事——向供应商要哪些栏位、怎么读、怎么核，⛔ 不是自己编一张参数表冒充数据表。

最容易被读反的一条，先在这里点破：「罐做大一点／筒做高一点，就分得开、就不夹气、就更安全」。⛔ 这在因果上是反的，而且反的方向会让你去拧一个根本不连着的旋钮。

• 分不分得开，由罐的自由截面积决定，⛔ 不由容积决定。控制量是自由截面上的表观气速＝体积流量÷自由截面积（分母是扣掉 J 管、干燥剂袋与挡板之后的净截面，⛔ 不是筒的几何截面）。把筒加长而截面不变，气速一点没降，携带率照旧；真正该拧的是筒径。
• 取液口／回油孔夹不夹气，由该口处的流速决定，⛔ 不由液柱高决定。不被自由液面漩涡夹气所需的最小淹没深度，随该口处流速上升而上升 ⇒ 液封不够时，把口做大一档比把筒做高划算得多：口径变大，口内流速下降，需要的淹没深度跟着下降，两头受益；而筒做高只是多灌了一段液柱，口内流速一点没变，漩涡照旧把气吸下去。
• 「加大」这个动作本身有代价，而且代价是多路的：系统总充注量上升、重量与包装上升、罐内气速下降使油更难被带走（油滞留）、缓冲变厚使充注偏差在诊断上更不可见。⇒ 于是「加大罐」常常是把一个看得见的问题，换成一个看不见的问题。

读反之后你会做的错误动作很具体：带液报警来了，于是把罐加长、把容积加大，走一轮 DV 再看——钱花了、重量涨了、包装被别的件抢走了，而携带率一点没改善，因为你从头到尾没有碰过筒径。正确的动作顺序是：先问「这是截面问题、口径问题，还是容积问题」——分离看筒径、夹气看口径、缓冲才看容积；再问「能不能用控制账把硬件账买小」（切换前预抽液、降换向速率、闲置支路加隔离阀）。⛔ 只有这两问都答完了，才轮到把罐加大。

同族的反向错误本课还要各钉一次，都在这里先报个到：① 「低压侧的件可以壁薄」——低压气分承压定级的上限不是蒸发压力而是停机均压（整车热浸之后系统两侧压力拉平的那个值），这一条在 R744 上错得最彻底，它的「低压侧」压力已经高过 R1234yf 的冷凝压力；② 「分子筛不碎就不会产酸」——产酸那条链的主导根因是水分，分子筛只是最后一道兜底；照着这个错因去改（只盯牌号与粉化等级）会把抽真空规程与开封时限这条真正的防线整条放过。

本课的射程：解决件级的事——四类装液/分液的腔各自怎么选、怎么定容、怎么变成一副带标高的几何、怎么定承压档、干燥剂怎么选与装多少、开封能敞多久、滤网目数怎么反推、以及向供应商要什么。至于系统级的判断——加不加油分离器、充注量怎么优化、抽真空怎么做、清洁度目标定在哪一级——本课只给类型与去向，⛔ 不越界抢答；上面「本课不覆盖」那两栏是这条射程的完整落地，包括下游替你划的那一条负向边界。

九讲怎么走：第 1 讲立射程并把站位判据拆成两条加一问（附可逆热泵站位漂移后的甲乙丙三种落地方案）；第 2 讲是高压储液干燥器的件级设计（滤网、分子筛筛分窗口、最低液封的三项拆分、可换芯的工艺根源）；第 3 讲是低压侧与排气侧的判据本体（允许表观气速、携带率、J 型管、回油孔定径、低负荷校核、油分离器），它同时是上游几门课点名要的那份判据；第 4 讲把持液容积算成三笔账，并画清迁移量的六项来源；第 5 讲把一个体积数变成一副几何，并按最坏姿态复核；第 6 讲是中间压力那一档件，它要换一次立场（液面上限的后果从「带液进吸气口」变成「湿补气直入压缩腔中段」）；第 7 讲是承压定级、材料与五条各自独立的失效链；第 8 讲是水分工艺账本，把「随开随封」这句口号拆成一本能签字的账；第 9 讲交付四份可签字的东西，并走一遍闭环算例。

⇒ 读完引言你就可以带走一件事：下一次有人递给你一个储液件的尺寸，先问「这是窗口的哪一个沿、另一个沿由什么定」——两个沿说不全，或者两个沿说出来是同一条理由，这个数就还没有被设计过。

第 1 讲　两类储液件的角色与站位

这一讲不画罐、不算容积、不选干燥剂，只做一件事：把「这台系统要不要罐、要几只、各放在哪一段管路上」这个问题变成可执行的判断。之所以要单独用一讲来立它，是因为这一步一旦判错，后面八讲的每一个数都算在了一只不该存在、或者站错了位置的罐上——那时候算得再准也没有意义。

本讲的口径先一次说清（只在这里声明一次，后面不再打断推导）：本讲说的站位，指某只储液件在回路拓扑上所处的那一段（高压液段／低压吸气段／中间压力段／排气段），⛔ 不指它在机舱里的安装位置与朝向；姿态与标高那一侧在第 5 讲。本讲说的气分一律是「低压吸气侧气液分离器（accumulator）」的简称，⛔ 不指排气侧的油分离器——后者在本课里一律写全名。过冷度记 ΔT_sc，单位 K，定义为 ΔT_sc ＝ T_sat(p_c) − T_liq,out（p_c 为冷凝压力，T_liq,out 为该件出口液温），它在 §1.7 第一次用到。

1.1 先立射程：本课交付什么、只给去向什么、⛔ 一件事不写什么

本课是部件级属主：本课程体系里有 31 门课在需要一个关于储液件的数或判据时把去向写成本课，其中写成硬性承接的共 59 处、来自 19 门课，最密的三组是 C1-03 充注量优化与系统油循环管理（12 处）、G1-05 压缩机润滑、可靠性与湿压缩防护（11 处）、G3-05 多流程与过冷式板换：在一台换热器里做分段（6 处）。索取方向是两支——一支是系统／循环侧（要容积、要液位、要携液门限），一支是工艺／质量侧（要开封时限、要装配顺序、要清洁度接口）。被这么多门课指着，射程不写清就一定出事，所以它必须是第一节。

档	内容	说明
本课交付	① 高压液侧储液干燥器、② 低压吸气侧气液分离器、③ 中间压力闪蒸罐／中压受液器、④ 排气侧油分离器这四类件的件级设计与定容；干燥剂选型与吸附容量；开封时限与水分账本；回油／携液判据本体；罐体几何与接管标高；三类件的承压定级；滤网目数的反推	这几件在本课有本体，⛔ 不是转述别处
只给类型与去向	系统层「加不加排气侧油分离器」→ [G1-05 压缩机润滑、可靠性与湿压缩防护](/academy/topic/G1-05/)；充注量优化与油循环 → [C1-03 充注量优化与系统油循环管理](/academy/topic/C1-03/)；抽真空与最低液位设计 → [G10-03 系统充注、排气与最低液位设计](/academy/topic/G10-03/)；清洁度目标与产线管控 → [I5-05 流体回路技术清洁度与颗粒污染控制：目标设定、检测方法与产线管控](/academy/topic/I5-05/)；局部钎焊的邻件热保护与先焊后装顺序决策 → [H2-09 局部钎焊：火焰/感应钎焊与管路接头连接](/academy/topic/H2-09/)；泄压装置本体 → [N3-02 天然工质（R290/R744）系统与安全](/academy/topic/N3-02/)；耐压／爆破／脉冲试验规程 → [L1-03 密封、耐压、爆破与泄漏试验](/academy/topic/L1-03/)；必换件判据 → [G1-08 电动压缩机失效件判读与烧毁后的系统处置](/academy/topic/G1-08/)；一体化换热器侧的设计 → [G2-01 冷凝器设计与过冷段/储液一体化](/academy/topic/G2-01/)	⚠ 「最低液位设计」这一条是撞名：推给 [G10-03 系统充注、排气与最低液位设计](/academy/topic/G10-03/) 的是系统充注那一侧的最低液位设计（整条回路充注完成后要保住的最低液位口径）；而这一只罐件内液面窗口的下沿 h_liq,min（由「回油孔不吸气的最小淹没」定）是本课第 5 讲的交付格，⛔ 不在此列。本课写清「是哪一类问题、该去哪门课」，⛔ 不给限值、等级号与条款内容
⛔ 本课不写	闪蒸罐／中压受液器液位窗口的两个沿分别由什么定 —— 去 [C3-05 补气增焓（喷气增焓）低温热泵技术](/academy/topic/C3-05/) 第 3 讲	这一条是下游替读者划的负向边界，见下方说明

为什么最后那一档要专门写出来：C3-05 补气增焓（喷气增焓）低温热泵技术 已经在它自己的引言里逐字声明，「液位窗口的两个沿分别由什么定」是它第 3 讲交付的判断、不在本课，来本课找会扑空。本课如果顺手也写一版，读者就会在两门课各拿到一个答案，而两个答案没有任何机制保证它们一致。所以本课在第 6 讲只交付那两个沿的取值、窗口的宽度、可容忍倾角与罐体几何，「谁定这两个沿」只写一句去向。⚠ 这条边界的射程只管中压罐／闪蒸罐：低压气液分离器自己的液位窗口（上沿不淹取气口、下沿不露回油孔）是本课的本体，⛔ 不得因为这条边界连自己那一份也让出去。

不写清射程会犯的两种错，代价不一样：

• 第一种是白读——读者来本课找一件本课不给的东西（例如爆破试验怎么做），翻完九讲一无所获。代价是时间。
• 第二种贵得多——读者把本课给出的典型带当成可验收限值，直接抄进技术条件或图纸。典型带是「多数量产平台大致落在哪」，它不承诺你这一台；一旦被写成验收条款，供应商按它交付、试验按它判定，而没有任何一次实测支持过这个数。⇒ 本课凡给典型带，都会逐字带上「⚠ 典型值、⛔ 非验收依据，你的平台须实测确认」，看到这句就说明它不能进技术条件。

两个易错点：① 「不覆盖」⛔ 不等于「不重要」——耐压／爆破试验规程不在本课，但承压定级（这只件按哪个压力定壁厚）在本课第 7 讲；把两者一起推出去，就没有人回答「壁厚按什么压力算」。② ★ ⛔ 不要把下游明说「不在本课」的那一件抢过来写——这一层没有任何自动检查看得见：两门课的编号对得上、主题也对得上，只是各给了一个答案，要等读者撞上才发现。

⇒ 今天就能用的一件事：拿到一个储液件问题，先做三步路由。① 它问的是件级的（这只罐多大、孔多粗、筛装多少）还是系统级的（要不要加、充注量怎么优化、拓扑怎么改）——系统级的一律不在本课；② 它要的是判据还是限值——判据在本课，标准限值与试验条件一律去向；③ 它是不是上表第三档那一件——是就直接去 C3-05 补气增焓（喷气增焓）低温热泵技术，⛔ 别在本课继续找。

最后声明本课交付平台／产品相关量的固定形状（三段式），后面八讲一律照它写，读者也可以照它验收：① 怎么反算／怎么取（输入、边界、假设各是什么，无条件必须有）；② 典型带（区间＋多数量产平台的常见落点，逐字标「⚠ 典型值、⛔ 非验收依据，须实测确认」；★ 只在本课确实拿得到同口径来源时才给，拿不到就逐字写明「本课未取得可信的公开区间」并说清去哪儿拿——这本身就是一个合格的答案，⛔ 不是缺了一段）；③ 什么条件下必须重算（换工质、换罐型、改进气结构、改姿态包络、改售后策略，无条件必须有）。⚠ 还有一件要提前说破：本课手上没有任何一份供应商数据表，所以本课⛔ 不会编一张参数表冒充数据表——该交的是第 9 讲那件事：向供应商要哪些栏位、怎么读、怎么核。

1.2 全集一：这条回路上到底有几类「装液／分液的腔」

在判站位之前先把对象数清楚。⛔ 这里有一条必须先说破的枚举纪律：⛔ 不许沿「高压侧／低压侧」这条二分线索去数——沿它数出来的清单看起来是完整的（两类，正好二分），而下面的 ③④⑤⑥ 整类都不会出现。

#	这一类腔	沿「高压／低压」数为什么漏掉它	本课射程
①	高压液侧储液干燥器	不漏	件级设计在本课（第 2 讲）
②	低压吸气侧气液分离器	不漏	件级设计与判据本体在本课（第 3 讲）
③	中间压力闪蒸罐／中压受液器	它既不在高压侧也不在低压侧，二分里根本没有这个位置	件级设计与几何在本课（第 6 讲）；液位窗口两个沿的成因 → [C3-05 补气增焓（喷气增焓）低温热泵技术](/academy/topic/C3-05/)
④	排气侧油分离器	它也是一只分离罐、也有油池与回油孔，但装的是油——沿「储液」这条线索数会把它整类漏掉	件级设计与回油通道在本课（第 3 讲）；系统层「加不加」→ [G1-05 压缩机润滑、可靠性与湿压缩防护](/academy/topic/G1-05/)
⑤	集成进冷凝器的储液腔	没有独立件号，沿「回路上有几个零件」数不到	本课只讲它带来的判断（§1.7）；换热器侧设计 → [G2-01 冷凝器设计与过冷段/储液一体化](/academy/topic/G2-01/)／[G2-08 内部换热器（IHX/回热器）本体：结构形式、效能定量与三笔代价核算](/academy/topic/G2-08/)
⑥	非设计意图的存液腔：IHX 低流速段、集管低点、U 形弯、闲置换热器	既没有零件号也没有人认领，任何一条「零件」线索都数不到	它是第 4 讲要算的对象、⛔ 不是要设计的件——在工况间充注量迁移量里常常是最大的一项

★ 这六类的划法是本课归纳（沿「腔」这条线索画），⛔ 不是本课程体系既有的分类，也⛔ 不是任何标准既有的分类。⚠ 本表是沿「腔」这条线索画的：若你的平台上有一类装液／分液的腔不落在这条线索上（例如某种兼作缓冲的集成阀块内腔），⛔ 不得因为它不在本表就当成不存在、也⛔ 不得把它的存液量默认为零——要做的是把它补进你自己那一版表，并在第 4 讲的账里给它一行。

⇒ 今天就能用的一件事：拿你手上那张系统原理图，照上表逐类点一遍，每一类写一句「有／无／几只」。点完第 ⑥ 类时别急着写「无」——先问「制热时哪几只换热器是闲置的、它们的内容积加起来多少」。这个动作只要几分钟，而它决定第 4 讲那笔容积账的起点对不对。

1.3 站位判据是两条互不相干的判据，再加一个第三问

判「要不要罐、要哪一只」，⛔ 不是一句「看节流方式」。它是三个各自独立的问题，必须各答一次。

判据 (a)：节流件有没有闭环控制过热度的能力？孔管这类固定节流件不能把蒸发器出口卡在过热状态——开度是死的，负荷一变，出口要么过热要么带液，而系统为了保证低负荷时也有足够流量，实际上让蒸发器湿运行。⇒ 回液在这类系统里是稳态常态，不是异常，所以低压吸气侧必须有一只气液分离器把液兜住、并负责把油计量着送回去。

判据 (b)：这台系统有没有把液推回吸气侧的工况？四类，与阀型无关：模式切换瞬态（制冷↔制热那几秒，原先存在高压侧的液被推向吸气侧）· 除霜换向（四通阀一动，冷凝侧存的液直接灌向吸气段）· 停机迁移后灌注起动（长时间停机后冷媒迁移到最冷的那一只件里，起动瞬间被整段推走）· 电池直冷多支路干湿不均（并联支路的过热度不可能同时卡准，干的那几路把湿的那几路的液带出来）。⇒ 命中任何一条，TXV／EXV 系统同样要配吸气侧气分。

第三问：高压侧有没有稳定的饱和液段可取液、需不需要吸潮与颗粒过滤？——它决定要不要一只高压储液干燥器。

为什么这三个问题不能合并：(a) 管的是「节流件不能闭环」这一种回液来源；(b) 那四类工况是另一条完全独立的来源，它们即使在一台过热度控得极好的 EXV 系统上也照样发生。两条各自成立、⛔ 不互斥，一台系统完全可能两件都要。只有 (a)(b) 都不成立时，高压罐才是唯一的储液件。

工程量级：量产电动车热泵普遍在吸气侧留一只气分，原因基本都是 (b) 命中（多模式切换＋换向除霜），⛔ 不是因为它们用了孔管。

★ 易错点：反向错误比正向错误更危险。正向的错（孔管系统硬塞一只高压储液干燥器、低压侧没东西兜液）是真错，但它至少显眼。反向的那一个是：「EXV 能闭环控过热度 ⇒ 低压侧那只气分是多余的」，于是把它删掉。这个删除在稳态台架上一点问题都看不出来——稳态时它本来就近乎无液——而一次除霜换向或一次模式切换的回液，就足够把压缩机打坏。

⇒ 今天就能用的一件事：把这三问写成一张三行的记录，跟着方案走。每行写「答案＋依据」：(a) 节流件型号与它能不能闭环；(b) 逐条列出你这台车命中的回液工况（写不出一条就写「无，依据是……」）；第三问写高压侧在各个模式下有没有稳定饱和液段。三行都填完，储液件清单才算定下来；下一个动作是把清单里的每一只件带进第 3、4 讲去定气速、定容积。⚠ 这条结论什么时候不成立：如果这台系统根本不存在「模式」这个概念（单一制冷回路、无换向、无直冷支路），(b) 会整条落空——那时候它确实只剩 (a) 和第三问两个问题。

1.4 「TXV／EXV 配高压储液、孔管配低压气分」是二分口诀、⛔ 不是判据

这句口诀流传很广，而它是在「经典 TXV 空调＋燃油车固定节流」这个子集上归纳出来的；把它写成全称之后，它在下面三类系统上给出物理上错误的答案。

① 可逆／多模式热泵：站位本身会漂移。口诀里那句「装在冷凝器与节流阀之间」预设了「冷凝器」是一个固定部件。可逆系统里不是：车外换热器制冷时是冷凝器、制热时是蒸发器。⇒ 回路一根管子都没动，而「冷凝器与节流阀之间」这个位置在回路里漂移了——那只罐还在原地，此时却挂在低压／两相段上。它不再是「高压侧稳定饱和液」的取液点，而变成了一只位置尴尬的存液腔。

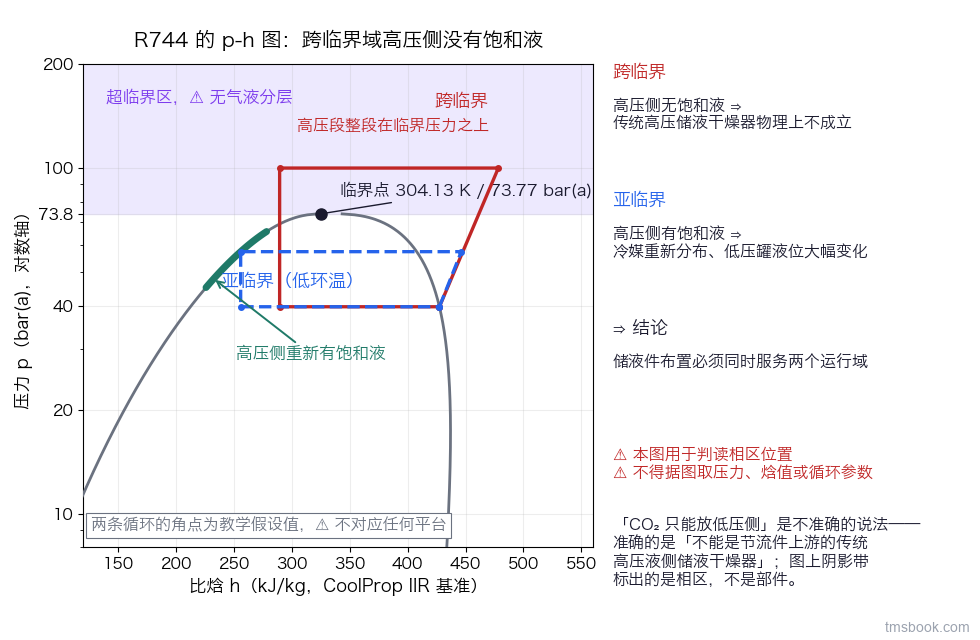

② 跨临界 CO₂：高压侧不存在气液分层。跨临界运行时高压侧是超临界流体，没有液面、没有气液两相，靠重力取液的高压储液干燥器在这里物理上不成立——⛔ 不是「效果差一点」，是没有它赖以工作的那个现象。⚠ 准确的表述⛔ 不是「CO₂ 只能放低压侧」（那是把结论说过头了），而是「不能是节流件上游的传统高压液侧储液干燥器」。

③ 带闪蒸／补气的循环：口诀里根本没有这个位置。闪蒸罐坐在中间压力上，既不在高压侧也不在低压侧。它还额外带来一档独立的承压定级——既不能照抄高压罐、也不能照抄低压气分（第 7 讲）。

★ 易错点：跨临界 CO₂ 系统在低环温下会退回亚临界运行，此时高压侧重新出现饱和液、冷媒重新分布、低压罐的液位大幅变化。⇒ 储液件的布置必须同时服务两个运行域，⛔ 不能只按跨临界工况定。这一条在 §1.5 末尾用一张 p-h 图再落一次。

1.5 站位漂移之后按什么定：甲／乙／丙三种落地方案，代价逐只落位

口诀失效之后，可逆热泵上真正被用的是下面三种方案。三者代价的性质完全不同，所以⛔ 不能按「哪个更好」选，只能按「哪一类代价你付得起」选。

甲——取消高压罐，只在吸气侧留一只气分兜底。量产电动车热泵里最常见，件数最少，不存在漂移问题。代价：失去了高压侧那段稳定饱和液，EXV 进口的液体余量只能靠过冷段与充注窗口保住。⇒ 这一条要重视：充注窗口的宽度从一个标定问题升格成了架构级约束——以前充注量有偏差还有高压罐吸收，现在没有这只缓冲件，窗口多宽就是多宽，而它在整车寿命里还要被泄漏与维修补加继续吃掉。

乙——高低压各留一只。两个模式都有件可用。代价：充注量、重量、成本、钎焊接头与泄漏点全部翻倍；而且制热模式下那只高压罐成了死容积——没人用它，它却照样存液，这笔必须并进第 4 讲的容积账。⛔ 别把「这个模式下用不到它」读成「这个模式下它是空的」。

丙——单向阀桥，让两个模式共用一只储液罐。四只单向阀把随模式互换的高压液侧统一引到同一只罐的进口：CV1（A 口→罐进口 C）、CV2（B 口→C）、CV3（节流阀出口 D→A 口）、CV4（D→B 口）；中间腿 C→储液干燥器→节流阀→D 两个模式共用。制冷时走 A-CV1-C-罐-阀-D-CV4-B，制热时走 B-CV2-C-罐-阀-D-CV3-A，另两只靠反压关死。硬件侧承接 G4-05 单向阀、截止阀与电磁阀应用。代价逐只落位，⛔ 不是笼统的「阀多了不好」：

• 串在液路上的那两只（每个模式下导通的 CV1／CV4 或 CV2／CV3）：压降叠加，直接吃在节流前的液体状态上；
• 靠反压关死的那两只：任一只内漏，就在两个模式之间串液，有效充注量随之漂移——而它漂移得很慢、很隐蔽，表现为「这台车用了一阵子制热能力下来了」；
• 四只共同的：低温小流量下开启压差可能不足，该开的没全开，液路阻力莫名其妙地大。

★ 丙最容易接错的一处：把四只单向阀接成两两相对（照整流桥的习惯接法），那会在两个模式之间形成一条常通支路，高低压直接短接。⇒ 选丙的前提是你有能力管住内漏等级与开启压差的一致性这两项来料指标；管不住就别选丙。

怎么选：按三个变量排，⛔ 不按偏好排。① 模式数（模式越多，漂移越频繁，甲／丙的相对优势越大）；② 是否含换向除霜（含的话，吸气侧那只气分基本是必选项，于是甲已经有件可用、乙的第二只罐边际收益下降）；③ 成本档（乙加的是件与接头，丙加的是四只阀的来料管控，后者是持续成本）。

⇒ 落到跨临界 CO₂ 平台上，这三选一会被物理条件先删掉一部分。跨临界工况下高压侧没有饱和液，乙和丙里那只「高压液侧储液干燥器」失去了工作前提——于是方案实际上被收敛到甲（低压侧储液件）或中间压力那一档件上。而这里正是 §1.4 那个易错点要落地的地方：同一台车在低环温下会退回亚临界，高压侧重新出现饱和液、冷媒在两个域之间重新分布、低压罐的液位大幅变化。⇒ 定容判据也跟着换一条：从「装得下最大迁移量」变成「跨临界与亚临界两个运行域下，液位都落在窗口内」（第 4 讲）。

1.6 「装了吸气侧气分」⛔ 不等于「过热度闭环失效」

这是本讲第二个高频误读：误以为「罐里有液 ⇒ 压缩机吸气口过热度为零 ⇒ 过热度闭环没得控了 ⇒ 所以装了气分就不能用 EXV 过热度控制」。

它错在把两件发生在测点两侧的事画了等号。过热度信号取自蒸发器出口，位置在气分的上游。若这只气分只做瞬态与安全缓冲（量产电动车热泵的常态：稳态时罐内近乎无液），蒸发器在稳态下照常产出过热蒸气，测点读到的就是真实过热度，EXV 的过热度闭环完全可用。

真正吃掉过热度信号的，是刻意让蒸发器满液运行——孔管系统天然如此，有意采用满液式控制的 EXV 系统也如此。那时候蒸发器出口本身就没有过热，测点读到的是一个恒等于零的数，闭环失去被控量。⇒ 这种系统必须改用别的控制量：开度前馈、蒸发压力，或排气过热度。先判「蒸发器是不是满液的」，再判过热度能不能用，⛔ 不要看罐。

★ 但另一条必须同时说出来，否则这一节会被读成「装了气分就没事」：即使这只气分只做缓冲，它在除霜与模式切换瞬态里会掩蔽回液。那几秒钟液被推进罐里，压缩机吸气端的过热度恒为 0，控制器对「罐里正积着一大团液」完全看不见——读数很正常，因为它读的是饱和状态。⇒ ⛔ 不能拿吸气口过热度当作唯一的液击保护判据。液击保护要靠件本身的结构（J 型管取气、回油孔计量，第 3 讲）与瞬态回液那笔账（第 4 讲），⛔ 不能靠一个在这个工况下必然读 0 的信号。

⇒ 今天就能用的一件事：去翻一下你这台车的液击保护逻辑，回答一句「除霜换向那几秒，我靠什么判断吸气侧有没有积液」。如果答案是「吸气过热度」，那这条保护在它最该起作用的那几秒是失效的；下一个动作是把判据换成不依赖过热度的量（切换时序里的强制降载、排气过热度、或直接按第 4 讲的瞬态回液量把罐做够），⛔ 不是去调那个过热度阈值。

1.7 一体化趋势：过冷型冷凝器把储液罐集成进去——收益明确，而它埋的陷阱是「储液 ≠ 过冷」

它是什么：冷凝段出来的饱和液先进入集成在冷凝器里的储液腔，取液之后再进入专门的过冷段拿过冷度（换热器侧的设计见 G2-01 冷凝器设计与过冷段/储液一体化）。

为什么这么做：把「一只独立罐＋一段液管＋两个接头」合并成冷凝器里的一个腔。减接头就是减泄漏点、减装配工序、减物料号——这三件都是量产阶段真金白银的收益，所以这条路径一直在扩大。

它埋的认知陷阱：过冷度的定义是 ΔT_sc ＝ T_sat(p_c) − T_liq,out，单位 K。储液腔的出口是饱和液，ΔT_sc ≈ 0——罐里气液共存，液面下取出来的液就是该压力下的饱和液，它没有也不可能带出过冷度。过冷度全部来自下游那段过冷段。

• 陷阱①：看到「这只冷凝器带了储液罐」就以为顺便解决了过冷 —— 错。储液与过冷是两件事、由两段不同的结构完成；集成掉的是罐，⛔ 不是过冷段。
• 陷阱② ★ 这个还会在第 4 讲再咬一口：有了过冷段，液管里的冷媒被做得很「清澈」——视液镜「无气泡」不再等于充注充足。在过冷／一体化系统上，充注量欠一截、液管照样没有气泡，视液镜整个失去了它原本那点指示能力。⇒ 这类系统必须改用称重或定量灌注来判充注量，⛔ 不能靠看镜子。

⇒ 今天就能用的一件事：如果你手上这台车用的是过冷型冷凝器或任何形式的集成储液腔，去检查两份文件——① 售后手册里还写不写「观察视液镜无气泡即为充注正常」（写了就是一条会误导技师的作业指导）；② 充注工位的作业方式是不是定量灌注。什么时候这条结论不成立：如果这台系统没有过冷段（罐后直接进节流件），液管里本来就可能出现气泡，视液镜那点指示能力还在——但即便如此它也只是定性参考，⛔ 依然不是充注量的验收手段。
