G1-03 压缩机电机与驱动器（IPM）集成

课程代码 G1-03 · 板块 G 总成级产品专题 / G1 电动压缩机 时长 约 3.5 小时（5 讲 + 1 次电驱集成算例） 适合对象 结构 / 控制 / 电驱工程师；做压缩机电驱集成与标定的人（必修） 前置 G1-01 电动涡旋压缩机结构与工作原理 电动涡旋压缩机结构与工作原理；电机与电力电子基础 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 G1-03 大纲的完整展开版

引言：一个壳体里塞进了三个专业

电动压缩机是整车热管理里少见的"三专业合体"零件：涡旋是流体机械，电机是电磁，逆变器是电力电子——而它们被封在同一个高压壳体里，泡在同一份冷媒和 POE 冷冻油里。传统燃油车的皮带压缩机没有这个问题：电机不存在，驱动来自发动机。电动化把电机和驱动器搬进壳体的那一刻，压缩机就从一个纯机械件，变成了一个必须同时通过电磁、热、绝缘、EMC 四道关的电驱产品。

这门课要解决的核心问题是：这台电机和这套逆变器，怎么在冷媒/油环境里可靠、安静、高效地转起来。四个形容词各对应一条主线——可靠对应绝缘相容与高压安全，安静对应转矩脉动与开关频率，高效对应 MTPA 与弱磁，而"转起来"这件看似最基本的事，恰恰藏着无位置传感器控制最难的一段：零速起动。

开课先立一条纪律：本课标题里的 IPM 是两个完全不同的东西。一个是 Interior Permanent Magnet Synchronous Motor（内嵌式永磁同步电机，IPMSM），是电机的转子结构类型；另一个是 Intelligent Power Module（智能功率模块），是逆变器的功率器件封装形式。它们在同一个产品里同时出现，缩写又完全一样，是这一行最经典的沟通事故源。后面每次出现 IPM，我们都会写清楚是哪一个。

第 1 讲　电机方案

压缩机电机的选型，不是"挑一台功率够的电机"，而是回答"这台电机要在多宽的转速范围里、多脏的介质环境里、多苛刻的噪声要求下工作"。

1.1 为什么是 IPMSM：功率密度与可扩速

电动压缩机的电机几乎清一色是内嵌式永磁同步电机（IPMSM）——磁钢埋在转子铁芯内部，而不是贴在转子表面。选它的理由有两条，而且两条都直接来自压缩机的工况特点：

• 高功率密度。压缩机的安装空间由整车前舱布置挤出来，体积是硬约束；永磁励磁本身不消耗励磁电流，配上内嵌结构的高磁负荷，同样体积下能输出更大转矩。
• 可弱磁扩速。磁钢内嵌导致转子的直轴电感 L_d 与交轴电感 L_q 不相等（凸极性），这一条不只是带来额外的磁阻转矩，更重要的是给了控制器一个用 d 轴电流去削弱等效磁链的抓手，从而把转速推到基速以上。这是表贴式永磁电机很难做好的事。

为什么压缩机特别需要扩速？因为热负荷跨度极大：怠速/低负荷时只要很小的排量，暴晒后快速降温或高环温高速工况要拉满，冬季热泵制热又要在低压比下追高转速补充质量流量。一台电机要覆盖这么宽的转速带，弱磁能力就是刚需。

1.2 绕组与漆包线：泡在冷媒和 POE 油里的绝缘

这是电动压缩机与其他车用电机最本质的差别：电机绕组直接暴露在冷媒和冷冻油的混合环境中。普通电驱电机的绕组接触的是空气或冷却液（且通常隔着壳体），而压缩机的定子往往就浸润在吸气侧的冷媒流中。

由此带来的相容性要求是链条式的，任何一环失效都导致绝缘退化：

• 漆包线的漆膜要耐受冷媒的溶胀与萃取，还要耐 POE 油——POE 是酯类油，极性强，对某些漆膜体系的攻击性明显强于矿物油；
• 槽绝缘纸、相间绝缘、端部绑扎材料同样要过相容性验证，不能只验漆包线；
• 引出线、端子、密封穿墙件是最容易被忽略的一段，它同时承受电气应力、机械应力和介质浸泡。

更麻烦的是，这类失效是长期退化型的：出厂测绝缘电阻完全合格，跑了几千小时之后才逐步下降到报警。所以相容性验证必须是"介质浸泡 + 温度循环 + 电应力"的长期加速试验，而不是一次常温耐压测试就签字。这条与 G1-05 压缩机润滑、可靠性与湿压缩防护 的可靠性验证直接接续。

1.3 反电势、齿槽转矩与转矩脉动：噪声的电磁源头

压缩机的噪声不全是流体和机械造成的，相当一部分振动源头在电磁设计里：

• 反电势波形。理想的正弦反电势配正弦电流，转矩是平的；反电势含谐波（波形畸变）时，与电流作用产生的转矩就带上了转速相关的脉动分量。
• 齿槽转矩（cogging torque）。定子齿与转子磁钢之间的磁阻随位置周期变化，即使不通电，转子也会被"卡"在若干个磁阻最小的位置。它与槽极配合、斜极/斜槽、磁钢分段等设计参数强相关。
• 转矩脉动总和了以上两者，再叠加逆变器电流控制的误差与死区效应。

这些脉动经转子—轴—壳体—安装支架传到车身，就成了"电动压缩机嗡嗡声"。因此电机电磁设计与 NVH 是同一个设计闭环，不是先做完电磁再交给 NVH 去隔振——隔振（见 G1-04 压缩机噪声、振动与隔振设计）只能衰减传递路径，源头强度是电磁方案定的。

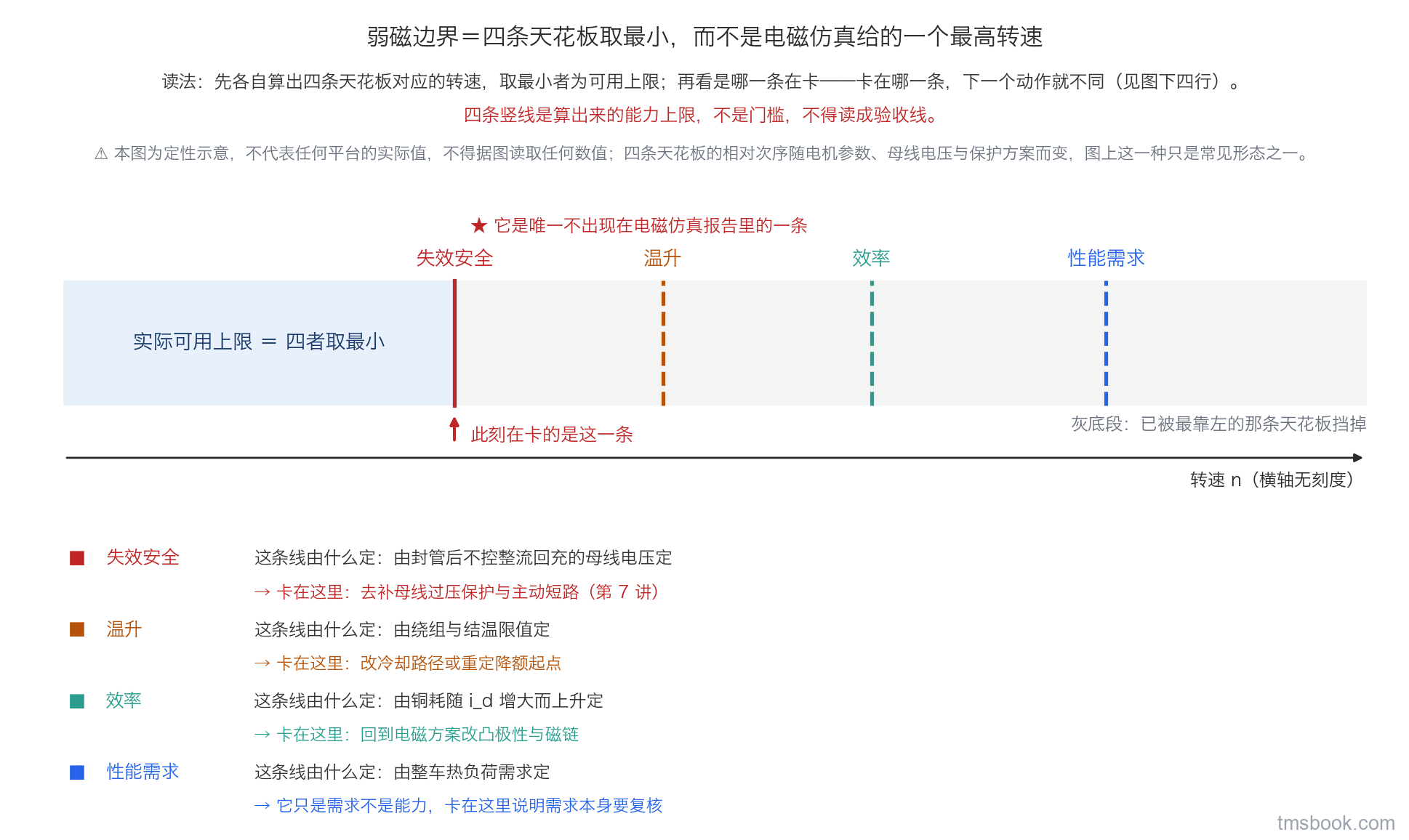

1.4 宽转速范围与弱磁边界

把 1.1 到 1.3 合起来看，电机方案的真正难点是同时满足两端：

• 低速端：需要大转矩起动（涡旋起动时要克服压差与油膜阻力），而低速时反电势小、观测器难用（第 4 讲会讲透）；
• 高速端：受母线电压限制，必须靠弱磁维持电流控制能力。弱磁电流 i_d 是"白花"的——它不产生永磁转矩，只用来抵消磁链，同时增加铜耗和电机温升，还带来一个安全隐患：弱磁运行中如果控制失效、逆变器封管，永磁体的反电势会立刻恢复，可能出现超过母线电压的不控整流回充。

所以"弱磁能扩多少速"从来不是电磁仿真里的一个纯性能数字，而是性能、效率、温升、失效安全四者共同确定的边界。选型阶段就要把这条边界画出来，而不是等标定时发现高速段拉不上去再回头改电机。

本讲小结：压缩机选 IPMSM 是为了功率密度与可弱磁扩速；绕组绝缘必须过冷媒 + POE 长期相容验证，失效是退化型的；反电势谐波与齿槽转矩是 NVH 的电磁源头，源头强度必须在电磁设计阶段控住；弱磁边界由性能、效率、温升、失效安全共同决定。
