F5-04 制动盘热-机耦合失效：热斑、热裂、锥形变形与 DTV 抖动

课程代码 F5-04 · 板块 F 动力总成与整车其他热源 / F5 底盘与其他热源 时长 约 3 小时（5 讲 + 12 个可手算算例 + 1 次判定书演练） 适合对象 制动系统与底盘结构工程师、盘/毂总成设计与供应商 SQE（主修）；结构强度与疲劳仿真、整车试验与售后失效分析工程师（选修）。属 L3 专家层 前置 F5-01 制动系统热管理与热衰退 制动系统热管理与热衰退（本课的温度场输入全部来自它）；J5-02 热应力、热变形与热疲劳仿真 热应力、热变形与热疲劳仿真（本课的方法本体）；A1-01 一维/多维、稳态与瞬态导热的工程建模 导热与瞬态导热基础；H1-01 热管理用铝合金牌号、性能与选材 金属材料基础（灰铸铁的组织与力学性能） 本讲义定位 讲师授课蓝本 / 学员自学讲义。本课是失效判别课——教你在一堆「刹车会抖、盘上有裂纹」的现场证据里，判出它属于哪一条失效链，并开出方向正确的整改动作；⛔ 不给任何可以直接抄进你项目的许用值（端跳、盘厚差、裂纹长度的允收量级一律属主机厂现行规范）

---

按任务导航

你手上的事	直接看	还要配
手上有一份盘温仿真报告，要判它能不能拿去做热应力分析	第 1 讲 1.2 接口验收清单 · 1.3 判据换轨	第 1 讲 算例 1-A「峰值合格而梯度不合格」
客户报「刹车抖」，要先分清是哪一类	第 5 讲 5.3 判别证据组 · 5.4 最小测点清单	第 1 讲 1.5 两条链的分叉图 · 第 5 讲 算例 5-C 频率判别
抖动整改做了三轮还复发	第 5 讲 5.2 冷抖动四因与逐条动作	第 5 讲 5.2 易错点②「只换盘不查法兰」
盘面有网状裂纹，要判是不是设计问题	第 4 讲 4.1 判据链五步 · 4.2 判据换成热应力幅	第 4 讲 算例 4-A 应力反转全过程
要选盘的材料牌号	第 4 讲 4.5 材料对立面	第 4 讲 算例 4-B 两侧一起算
要判一个盘毂构型的抗 coning 能力	第 2 讲 2.2 盘毂解耦这条杠杆	第 2 讲 算例 2-A 锥角与热态端跳量级
仿真里 coning 结果不对，怀疑边界条件	第 2 讲 2.6 RBE2 憋死热膨胀	第 2 讲 算例 2-B 凭空造出的 178 MPa
红外热像上一片亮，不知道怎么读	第 3 讲 3.4 红外读法从看峰值换成看分布	第 3 讲 3.1 TEI 不是散热死角
要写一份能被评审通过的热疲劳寿命报告	第 5 讲 5.6 报数纪律四项声明	第 4 讲 4.3 方法本体归 J5-02 热应力、热变形与热疲劳仿真
要给一起投诉出一页判定书	第 5 讲 5.7 判定书格式 · 动手做	第 5 讲 5.5 许用值缺口怎么写

⛔ 本课不覆盖（每样带去向，⛔ 不是「不重要」，是「本课不判」）：

你想找的	⛔ 不在本课 → 去哪	本课与它的接口在哪
盘温怎么算、μ 温度衰退、制动液气阻、散热设计、再生退出的六类触发	F5-01 制动系统热管理与热衰退 制动系统热管理与热衰退	第 1 讲 1.2 接口验收清单（本课要它交出三个方向的梯度）
热-结构顺序耦合流程、温度场映射、Coffin-Manson、Miner 累积损伤、加速循环换算	J5-02 热应力、热变形与热疲劳仿真 热应力、热变形与热疲劳仿真	第 4 讲 4.3（本课只出载荷谱、材料参数取法与评价口径）
FEA 建模纪律（惯性释放、对称面前提、刚性连接、应力奇异、收敛检查）	J5-06 结构 FEA 建模方法基础：单元、约束、本构与结果可信度 结构 FEA 建模方法基础	第 2 讲 2.7 只点一句头号失真来源
应力口径分级、S-N 曲线成对纪律、自建 S-N 的回归与存活率声明	J5-07 钎缝/焊缝接头的疲劳评价方法：三级应力口径、等效结构应力法与自建 S-N 接头疲劳评价方法	第 5 讲 5.6 只借它的「四项声明」这条结论
轮角热阻网络、角系数 F₁₂ 与有效发射率的算法	F5-02 轮毂电机散热与簧下热管理 轮毂电机散热与簧下热管理	第 2 讲 2.6 本课只交出「这条边会漂、往哪个方向漂」
盘作为辐射热源对轮罩内件的热害、辐射线性化方法	A1-03 辐射换热与整车热害中的辐射屏蔽 辐射换热与整车热害中的辐射屏蔽	本课只用它的结论，⛔ 不重推
抖动的 NVH 传递侧：阶次分析、方向盘/踏板振动传递路径、主观评价打分	⚠ 全站无底盘 NVH 课	本课止于「盘上已产生 DTV/BTV 这个激励」，⛔ 不要在这门课里找传递路径
商用车鼓式制动器的热-机失效	⚠ 全库零覆盖，另行立课	⛔ 不许拿本课盘的判据往鼓上套
各类许用值（盘厚差、端跳、裂纹、红外门限、最小厚度）	⚠ 主机厂现行规范/企业标准，无公开统一编号	第 5 讲 5.5；判定书第四栏必须显式列出

---

引言

一句话说清这门课在管什么

同一张盘温结果，F5-01 制动系统热管理与热衰退 问的是「峰值温度有没有超过摩擦材料与制动液的能力」，本课问的是「温度梯度造成的热应力与热变形，会不会把盘本体做坏」。判据不同，结论可以相反——一个盘完全可以峰值温度合格而梯度不合格。本课从「温度场已知」这一点接手，往下走三条链：约束热膨胀 → 锥形变形与热态端跳；热流局部化 → 热斑带 → 相变硬点 → 选择性磨损；热循环 → 残余拉应力 → 网状热裂。三条链共用同一个输入，而后果与整改方向各不相同。

三根钉子

钉子①（主钉子）：本课全篇的判据是温度梯度与热应力幅＋循环次数，⛔ 不是峰值温度。这句话不是修辞。它落成一个当场可用的动作：拿到任何一份「盘温合格」的报告，先问三句——它给的是峰值还是分布？分布是哪三个方向的？有没有时间历程？三句里答不出任何一句，这份报告不能作为本课任何一条判据的输入。⚠ 反过来同样成立：本课算出的热应力与锥角，⛔ 不能用来判摩擦衰退与气阻——那是 F5-01 制动系统热管理与热衰退 的判据链，两套判据不可互相替代。

钉子②：制动抖动有两条独立来源，不先切开就一定会做反。热抖动（hot judder）由热弹性失稳与热变形驱动，热态出现、冷却后减轻，激励频率是热斑带数目阶；冷抖动（cold judder）由端跳、法兰面清洁度、螺栓扭矩顺序、锈蚀与摩擦膜不均导致的偏磨累积驱动，与温度无关、里程累积型，激励频率是一阶（每转一次）。两者的整改动作方向相反：热抖动要动的是热流密度与接触刚度匹配，冷抖动要动的是装配面与使用工况。⛔ 把所有抖动都归给温度，是这门课要治的第一号毛病。

钉子③：再生制动放大的是冷抖动那条，⛔ 不是热抖动。这一条最反直觉，也最容易在电动车项目上判反。再生把大部分制动能量截走，摩擦副长期轻载或不接触 ⇒ 盘面锈层与摩擦膜分布不均 ⇒ 局部材料转移与磨损不均 ⇒ 盘厚沿周向出现差异 ⇒ 冷抖动。F5-01 制动系统热管理与热衰退 里那条「制动盘长期少用生锈、需清盘策略」的下游正是这里。⇒ 电动车的抖动投诉率不会随盘温下降而下降，因为它多出来的那一份根本不由温度驱动。

跨课口径桥：本课要用的符号，哪些是接来的、哪些是本课首定

这一段必须放在最前面，因为本课与 F5-01 制动系统热管理与热衰退 F5-02 轮毂电机散热与簧下热管理 共用同一个物理对象，而同一个字母在三门课里可以是不同的量。下表把账分清，全课通用。

甲、直接沿用、⛔ 本课不改口径的（来自 F5-01 制动系统热管理与热衰退）

符号	含义	单位	本课怎么用
T_bulk	盘体平均温度	℃ 或 K	输入。⛔ 本课不算它
T_s	摩擦面瞬时表面温度	℃ 或 K	输入。热斑与热裂的驱动量在它这一侧
Q_disc	一次制动事件进到单个盘里的热量	J	输入。⛔ 单位是焦耳，⛔ 不是功率
m_disc · c_disc	盘的热容	J·K⁻¹	只在讨论「加厚盘」这条被否定的杠杆时出现
h_conv、h_r、h_eff	强制对流 / 辐射线性化 / 合成等效换热系数	W·m⁻²·K⁻¹	只作为边界条件出现，⛔ 本课不裸写 h
A	盘的散热面积	m²	同上
τ	盘自己的冷却时间常数	s	用来判热循环的疏密（4.2）

乙、本课首定的（F5-01 制动系统热管理与热衰退 F5-02 轮毂电机散热与簧下热管理 里没有这些量）

符号	含义	单位	定义口径（⛔ 引用时必须连口径一起引）
ΔT_r	面内径向特征温差	K	摩擦带外径处温度 − 盘帽根部温度，同一时刻
ΔT_θ	面内周向特征温差	K	同一测量半径上沿周向的温度极差，同一时刻
ΔT_z	厚度方向特征温差	K	摩擦面温度 − 该侧壁厚中面温度；通风盘按单侧壁取，⛔ 不跨通风腔
G_r、G_θ、G_z	三个方向的温度梯度	K·mm⁻¹	各方向特征温差除以对应的特征长度（G_r ＝ ΔT_r/L_r，L_r ＝ r_o − r_i）
γ_cone	锥角（摩擦面相对冷态平面转过的角）	mrad	沿半径方向的角位移，向远离盘帽一侧张开为正
SRO	盘面轴向跳动（run-out）的峰峰值	μm	必须写明测量半径与温度状态：SRO_cold（冷态）/ SRO_hot（热态）
DTV	盘厚差（disc thickness variation）	μm	同一测量半径 r_m 上沿周向 N 等分点的盘厚极差；⛔ 不写 r_m 与 N 等于没报
n_hs	热斑带数目（沿周向）	条	一整圈上的完整高温带条数
N_c	热循环次数	次	一次「升温到峰值再冷回基线」计一次
r_i、r_o	摩擦带内径、外径	mm	摩擦带，⛔ 不是盘外缘
t_d	盘厚（实心盘为总厚；通风盘按上下文写明是总厚还是单侧壁厚）	mm	每次出现必须写明是哪一个

丙、⛔⛔ 三处必须当场分开的撞名，不分开会直接算错

在别处	在本课	为什么必须改
F5-01 制动系统热管理与热衰退 的 α ＝ 热扩散率（Fo ＝ αt/L² 里那个）	本课写 α_d ＝ 热扩散率（m²·s⁻¹）；α_L ＝ 线膨胀系数（K⁻¹）	两个 α 在本课会出现在同一个算例里（算例 1-B 与算例 2-A），裸写一个 α 必然串
F5-01 制动系统热管理与热衰退 F5-02 轮毂电机散热与簧下热管理 的 ε ＝ 表面发射率	本课写 ε_rad ＝ 发射率；ε_th ＝ 热应变；Δε_p ＝ 塑性应变幅	应变是本课的核心量，而发射率在两门兄弟课里已经占了 ε
F5-01 制动系统热管理与热衰退 的 E_brake、E_regen ＝ 能量（J）	本课写 E_Y ＝ 弹性模量（GPa）	本课不出现裸的 E；见到 E 一律带下标

⚠ 还有一处不是撞名而是桥：F5-02 轮毂电机散热与簧下热管理 定义的 Q_brake→corner（盘节点向轮角其余部件传出的热流，单位 W）与本课无关——本课只管盘本体的应力与几何后果。本课交给 F5-02 轮毂电机散热与簧下热管理 的是另一件事：盘一旦发生 coning 或长出热斑，它的辐射面姿态与相邻件的接触热阻就不再恒定，那张以制动盘为节点的轮角热阻网络必须把这条边当变量处理（详见 2.5）。

本课的射程与分账

本课判到「温度场已知之后，盘本体的应力、几何与裂纹后果」为止。下面十条分界是本课自己划的，切法是三刀——看的是温度本身还是它的力学后果；这件事的方法归谁、这个件归谁；这是乘用车盘还是别的东西。

#	分界	本课管	不管，去哪
①	温度怎么来 vs 温度的力学后果	从「温度场已知」处接手	盘温怎么算、μ 温度衰退、制动液气阻与热浸、导风与散热设计、再生退出的六类触发 → F5-01 制动系统热管理与热衰退
②	梯度的产出侧 vs 验收侧	只做一页接口验收（1.2）	盘温模型怎么改才输出得了三个方向的梯度 → F5-01 制动系统热管理与热衰退 的建模节
③	碳陶盘的热容与耐温 vs 抗裂性	只取抗裂性、石墨形态与涂层盘在再生时代的取舍那一侧	碳陶盘的热容与耐温权衡 → F5-01 制动系统热管理与热衰退 的散热设计节
④	摩擦材料本体 vs 它的一个结果量	只在冷抖动链里用到「摩擦膜不均」这个结果	摩擦材料配方、转移膜机理与磨合规程 → F5-01 制动系统热管理与热衰退
⑤	热疲劳方法 vs 这个件的载荷与判据	只出制动循环载荷谱、灰铸铁材料参数的取法、评价口径	热-结构顺序耦合流程、温度场映射、Coffin-Manson 应变寿命法、Miner 累积损伤、加速试验循环数换算 → J5-02 热应力、热变形与热疲劳仿真
⑥	FEA 建模纪律	只在 coning 仿真处点一句失真来源（2.6）	惯性释放适用条件、对称面的四对称前提、刚性连接不得跨过需自由膨胀的方向、应力集中与应力奇异的区分、分层收敛检查 → J5-06 结构 FEA 建模方法基础：单元、约束、本构与结果可信度
⑦	报数纪律	只引用它「四项声明」这条结论（5.6）	三级应力口径分级、口径与 S-N/ε-N 曲线成对纪律、自建 S-N 的回归与存活率声明 → J5-07 钎缝/焊缝接头的疲劳评价方法：三级应力口径、等效结构应力法与自建 S-N
⑧	激励 vs 传递	止于「盘上已经产生了 DTV/BTV 这个几何与力矩激励」	阶次分析、方向盘/踏板/座椅振动传递路径、主观评价打分 → ⚠ 全站无底盘 NVH 课，本课只提一句、不展开，⛔ 也不要在这门课里找传递路径
⑨	盘本体 vs 轮角网络	只交出「这条边会漂、往哪个方向漂」	角系数 F₁₂ 与有效发射率 ε_rad,eff 的算法、轮角热阻网络本体 → F5-02 轮毂电机散热与簧下热管理；盘作为辐射热源对轮罩内件的热害 → A1-03 辐射换热与整车热害中的辐射屏蔽
⑩	盘式 vs 鼓式	限乘用车盘式制动器	商用车鼓式制动器的热-机失效是另一处缺口，另行立课；⛔ 不许拿盘的判据往鼓上套

⚠ 引证口径声明：上列 F5-01 制动系统热管理与热衰退 F5-02 轮毂电机散热与簧下热管理 J5-02 热应力、热变形与热疲劳仿真 J5-06 结构 FEA 建模方法基础：单元、约束、本构与结果可信度 J5-07 钎缝/焊缝接头的疲劳评价方法：三级应力口径、等效结构应力法与自建 S-N 五门课，本课在正文里一律只写「见某课，那门课管什么」，⛔ 本课不声称它们已经讲透了任何内容。

全课路线

第 1 讲做分账与接口：判据从峰值温度换轨到温度梯度，接口验收清单，失效族全景，以及全课骨架——DTV 两条来源的切分。第 2 讲讲几何后果：约束热膨胀下的锥形变形、盘毂解耦这条设计杠杆、冷态与热态端跳的分账。第 3 讲讲热弹性失稳：TEI 的正反馈构成、阈值行为、热斑带的规则分布、相变硬点与选择性磨损。第 4 讲讲裂纹：网状热裂五步判据链、判据换成热应力幅＋循环次数、灰铸铁材料侧的对立面、抗裂杠杆的优先级。第 5 讲讲判别与测量：DTV 与 SRO 的定义、冷/热两条链的判别证据组、最小测点清单、报数纪律与判定书格式。

⚠ 全课的量化算例一律使用教学假设值，并沿用 F5-01 制动系统热管理与热衰退 的教学物性口径（k ＝ 45 W·m⁻¹·K⁻¹、ρ ＝ 7.2×10³ kg·m⁻³、c ＝ 0.46 kJ·kg⁻¹·K⁻¹），以便两门课的算例可以接在一起看。⛔ 这些值不对应任何平台，⛔ 禁止照抄取用。

---

第 1 讲　接口与失效族分账：判据从峰值温度换轨到温度梯度

1.1 本讲交付什么、不交付什么

本讲交付五件：① 本课的入口在哪、上游是谁；② 一张接口验收清单——什么样的盘温结果才是本课的合法输入；③ 判据换轨这件事讲死，说清为什么两套判据不能互相替代；④ 失效族全景，三条链共用一个输入、后果各不相同；⑤ 全课骨架——DTV 两条独立来源的切分，以及再生制动放大的是哪一条。

本讲不交付：任何一条链的机理细节。coning 在第 2 讲、TEI 与热斑在第 3 讲、热裂在第 4 讲、判别方法在第 5 讲。本讲只把「输入是什么、有几条链、哪两条容易被混成一条」这三件事定死——定错了，后面四讲的判据全都落在错的对象上。

1.2 接口验收清单：本课对上游的唯一硬要求

热应力与热变形分析的合法输入，是三个方向的温度梯度加时间历程，⛔ 不是一个峰值盘温。这不是精度偏好，是可算与不可算的区别：热应力的驱动量是温度的空间不均匀，一个空间均匀的温度场哪怕升到 700 ℃，只要它能自由膨胀，热应力也是零。⇒ 只给一个 T_bulk 的模型，从物理上就产不出本课要的任何一个量。

验收清单，五条，缺一条这份输入就不能用：

#	要什么	为什么要它	缺了会怎样
1	面内径向温差 ΔT_r 及其分布（至少内/中/外三点）	它是 coning 的驱动量（第 2 讲）	算不出锥角，热态端跳只能靠实测撞运气
2	面内周向温差 ΔT_θ 及其分布（同一半径周向多点）	它是热斑带的证据与 DTV 的上游（第 3 讲）	热斑带整类看不见，抖动会被全部归给冷侧
3	厚度方向温差 ΔT_z（摩擦面到壁厚中面）	它是热裂表层压应力与盘弯曲曲率的驱动量（第 2、4 讲）	热裂判据链的第一步就断了
4	时间历程，采样密到能分辨升温段	判据是热应力幅与循环次数，两者都只能从历程里取	只有峰值一个数，算不出幅、数不出次数
5	每条曲线随附口径：手段（仿真/实测）、位置（半径与深度）、温度状态	⚠ 同一个「盘温」在不同深度差得很远	两份报告的数无法比对，也无法与许用值对齐

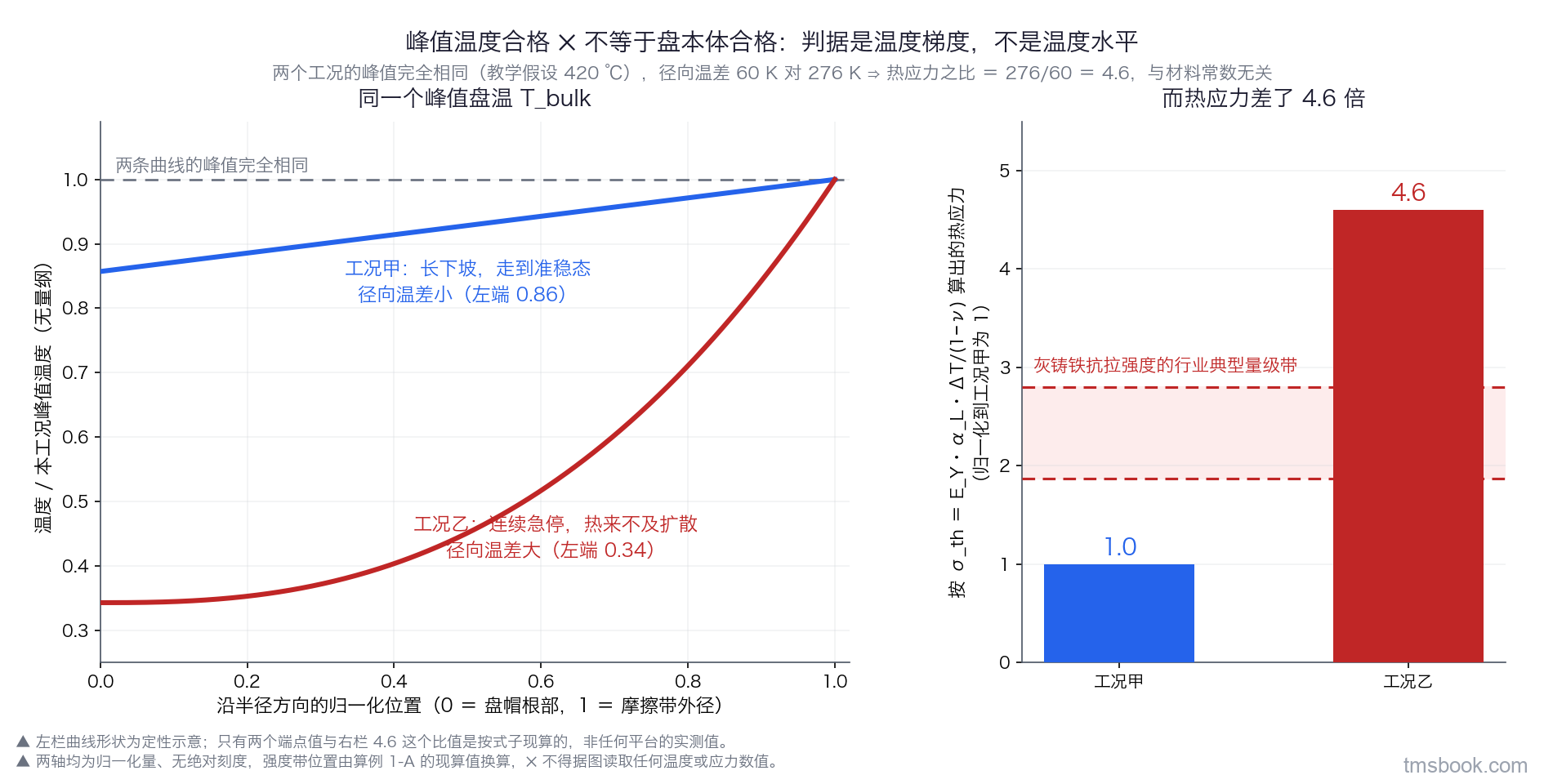

算例 1-A：峰值合格而梯度不合格，把这句话算成两个数

⚠ 以下全部为教学假设值，⛔ 不对应任何平台。

沿用 F5-01 制动系统热管理与热衰退 的教学口径：灰铸铁 k ＝ 45 W·m⁻¹·K⁻¹、ρ ＝ 7.2×10³ kg·m⁻³、c ＝ 0.46 kJ·kg⁻¹·K⁻¹；力学侧取 E_Y ＝ 110 GPa、α_L ＝ 12×10⁻⁶ K⁻¹、ν ＝ 0.26（三者均落在灰铸铁的行业典型区间内，区间见 4.5）。

两个工况的峰值 T_bulk 都是 420 ℃（假设值），差别只在分布：

• 工况甲（长下坡，走到准稳态）：ΔT_r ＝ 60 K；
• 工况乙（连续急停，热来不及沿半径扩散）：ΔT_r ＝ 276 K。

按全约束双轴热应力式（式一，适用条件与失效边界见「关键公式详解」）：

σ_th ＝ E_Y·α_L·ΔT / (1 − ν)

• 甲：σ_th ＝ 110×10³ MPa × 12×10⁻⁶ K⁻¹ × 60 K / (1 − 0.26) ＝ 79.2 / 0.74 ≈ 107 MPa
• 乙：σ_th ＝ 110×10³ × 12×10⁻⁶ × 276 / 0.74 ＝ 364.3 / 0.74 ≈ 492 MPa

灰铸铁 HT250 一类牌号的抗拉强度在 200～300 MPa 的行业典型区间（牌号体系按材料标准现行版本确认）。⇒ 甲的 107 MPa 有余量，乙的 492 MPa 已经越过这个区间的上端一倍以上。

这个算例说明什么：两个工况的峰值温度一模一样，而按本课判据一个合格、一个不合格。⚠ 这里必须补一句，否则会被读成「乙的盘会当场断裂」：全约束式给的是上界，真实的盘不是全约束（它可以弯、可以锥、可以局部塑性），所以实际应力低于 492 MPa——但这不改变结论，因为差出去的那一部分正是塑性变形，而塑性变形就是第 4 讲热裂链的第二步。⇒ 应力被削掉不是好消息，削掉的方式就是损伤本身。

算例 1-B：这份热在盘厚里走了多深——决定 ΔT_z 是「薄表层」还是「整个壁厚」

判 ΔT_z 该怎么取，先要知道一次制动事件里热往厚度方向渗透了多深。热渗透深度的量级估算（式七）：

δ_th ≈ √(α_d · t)，其中 α_d ＝ k / (ρ·c)

代入教学物性：α_d ＝ 45 / (7.2×10³ × 460) ＝ 45 / 3.312×10⁶ ＝ 1.36×10⁻⁵ m²·s⁻¹

⚠ 注意单位：c 要用 J·kg⁻¹·K⁻¹（460），⛔ 不能直接代 0.46 kJ·kg⁻¹·K⁻¹。

• 单次急停（t ＝ 3 s）：δ_th ≈ √(1.36×10⁻⁵ × 3) ＝ √(4.08×10⁻⁵) ＝ 6.4×10⁻³ m ＝ 6.4 mm
• 长下坡（t ＝ 300 s）：δ_th ≈ √(1.36×10⁻⁵ × 300) ＝ √(4.08×10⁻³) ＝ 6.4×10⁻² m ＝ 64 mm

通风盘的单侧壁厚典型在 8～12 mm 的量级（行业典型区间，具体值由本项目的盘设计给出）。⇒ 结论分两档：

• 急停：δ_th ＝ 6.4 mm，与单侧壁厚同量级但小于它 ⇒ 温度还没走透壁厚，ΔT_z 是一个真实存在的大量，摩擦面与壁厚中面之间有显著温差，热裂的表层压应力就来自这里；
• 长下坡：δ_th ＝ 64 mm，远大于壁厚 ⇒ 厚度方向已经基本走透，ΔT_z 很小，此时主导的是 ΔT_r（径向），对应的失效是 coning 而不是热裂。

这个算例说明什么：同一块盘，不同工况下主导的失效链不同——短事件走厚度方向那条（热裂），长事件走径向那条（coning）。⇒ 这也解释了为什么第 4 讲的载荷谱必须是热循环而不是单次峰值：热裂需要 ΔT_z 反复出现，而 ΔT_z 只在短事件里才大。

易错点（三条）：

① 把 δ_th ≈ √(α_d·t) 当成精确解去算温度——它只是量级估算，来自半无限体解里 erfc 的自变量尺度，⛔ 不含任何具体的温度值，也没有系数（不同教科书会带 2、√π 一类的系数，量级不变）。它的用途只有一个：判 ΔT_z 该按薄层取还是按整厚取。 ② 用 c ＝ 0.46 直接代进去——单位不一致，会把 α_d 算大 1000 倍，δ_th 大 31.6 倍，于是所有工况都被判成「已走透」，热裂那条链整类看不见。⚠ 这一类单位错的可怕之处是它不报错，只是把结论换个方向。 ③ 把通风盘的 ΔT_z 跨着通风腔取——摩擦面到对侧摩擦面之间隔着一个通风腔，那个温差描述的是两个盘面的不对称受热（它决定盘的整体翘曲），⛔ 不是本课式子里那个驱动表层压应力的 ΔT_z。两个量都存在、都有用，但不是同一个量，混用会把热裂判据算错一个量级。

1.3 判据换轨：为什么两套判据不能互相替代

F5-01 制动系统热管理与热衰退 全篇以峰值温度为判据，管的是摩擦材料的 μ 衰退与制动液的气阻——那两件事的物理确实由温度水平决定：摩擦材料的粘结剂在某个温度以上开始热分解，制动液在某个温度以上开始沸腾。本课全篇以温度梯度与热应力幅＋循环次数为判据，管的是盘本体的应力与几何后果——这两件事的物理由温度的空间不均匀与时间起伏决定。

⇒ 两套判据不是精粗之分，是不同的物理量。下表把它们并排放：

	F5-01 制动系统热管理与热衰退 的判据链	本课的判据链
驱动量	温度水平（T_bulk、T_s 的峰值）	温度的空间不均匀（ΔT_r、ΔT_θ、ΔT_z）与时间起伏（Δσ_th、N_c）
对照对象	摩擦材料的 μ-T 数据、制动液的干/湿沸点	盘材料的强度与低周疲劳曲线、盘的几何许用值
后果	制动力下降（可恢复或不可恢复）	盘本体的锥变、热斑、硬点、裂纹、盘厚差
时间尺度	单次事件到一次试验	循环次数与累计里程
整改杠杆	摩擦材料配方、散热、制动液等级	盘毂构型、内筋对称性、材料牌号、接触刚度匹配
一句话	「有多热」	「热得多不均匀、多少次」

⛔ 三种把两套判据混用的错法，各自的后果：

• 错法一：拿峰值温度合格去证明盘本体合格。算例 1-A 已经把它算死了——同一个峰值下热应力可以差三倍以上。这条错法的隐蔽之处在于它不会立刻暴露：盘不会在试验台上裂开，它会在几万公里之后的用户手里长出网状裂纹。
• 错法二：拿热应力越线去反推「温度太高了，加导风」。方向可能是错的。热应力由梯度决定，而加导风降的是整体温度水平；如果导风只吹到摩擦带外缘而吹不到盘帽，它会加大 ΔT_r，热应力反而上升。⚠ 这不是理论风险——通风盘的导风设计本来就更容易吹到外缘。⇒ 任何降温措施都要回头核一遍它对三个梯度各做了什么。
• 错法三：拿本课的锥角与裂纹判据去判摩擦衰退。盘完全可以一条裂纹都没有而 μ 已经掉到不可接受——那是摩擦材料的事，见 F5-01 制动系统热管理与热衰退。

1.4 失效族全景：三条链共用一个输入

图 1 已经把三条链摆出来了，这一节补三件图上装不下的事。

第一，三条链的时间尺度差三个量级。coning 是事件内的（几秒到几百秒，随温度场起落，冷却后基本恢复）；TEI 热斑是事件内出现、事件后留下印记的（热斑本身几秒内成形，但它造成的选择性磨损要累积很多次）；热裂是循环累积的（几百到几万次热循环）。⇒ 这决定了它们各自能不能在一次试验里被看见：coning 一次就能测到，热斑一次试验能拍到，热裂与 DTV 在短周期试验里根本走不到——这正是它们在量产后才大量暴露的原因。

第二，三条链之间有真实的耦合，⛔ 不是三条平行线。至少三处：① coning 改写接触压力分布 ⇒ 改写热流分布 ⇒ 影响 TEI 的阈值（第 2 讲 2.4）；② TEI 热斑造成局部超高温 ⇒ 局部 ΔT_z 剧增 ⇒ 热裂优先在热斑处萌生（第 4 讲 4.4）；③ 热裂纹一旦形成，它本身成为热流的阻断面与新的应力集中源。⇒ 现场看到的往往是三条链的叠加态，判别的目的不是找出「唯一的那条」，而是判出此刻的主导链与整改的先后顺序。

第三，只有链一与链二汇到 DTV，链三不汇。热裂的后果是裂纹与最终的盘报废，它不直接产生盘厚差。⇒ 一起「抖动＋裂纹」的投诉里，抖动与裂纹可以是两件事，各查各的；把它们当成一条链的两端，会做出「换个不裂的盘就不抖了」这种错误结论。

易错点（两条）：

① 把「三条链」读成穷举——本课列的是热-机耦合这一族里的三条主链，⛔ 不是制动盘全部失效模式的全集。盘还会因为磨损到最小厚度而报废、因为铸造缺陷而开裂、因为腐蚀而坑蚀，那些不由温度梯度驱动，不在本课射程，⛔ 但不能因此当成不存在。 ② 把「冷却后基本恢复」读成「coning 无害」——它在热态已经改写了接触压力与热流分布，而热斑与磨损是在热态发生的。⇒ 一个冷却后量不出任何异常的盘，完全可以已经在热态里被做坏了。

1.5 全课骨架：DTV 有两条独立来源，不切开就一定做反

这是本讲最重要的一节，也是本课与「凭经验换盘」的第一条分界线。

制动抖动（judder）的直接原因是制动力矩的周期性波动，而力矩波动的两个主要几何来源是盘厚差 DTV（摩擦副在一转内被夹紧的程度周期性变化）与端跳 SRO（盘面轴向摆动，把摩擦片周期性推开又贴上）。DTV 是主要的那一个。而 DTV 有两条完全独立的生成路径：

为什么这一刀必须在第 1 讲就切：因为两条链的表现形式几乎一样——都是踩刹车时方向盘与踏板抖。工程师最省事的那个归因（「刹车热了会抖，所以是温度问题」）恰好会把冷抖动整类吞掉，而冷抖动在实际投诉中占的比例并不小、在电动车上还在上升（钉子③）。⛔ 一旦归错因，后面所有动作都是无效功：给一辆冷抖动的车加导风、换高导热牌号的盘、改内筋，全都不解决问题，因为它的 DTV 根本不是温度长出来的。

三条常被当成判据、而实际上判不了的说法：

• ⛔ 「刹车热了才抖」——判不了。冷抖动的 DTV 在冷态就存在，而制动力矩随温度上升（μ 变化、盘径向膨胀改写有效半径）会让同样的 DTV 产生更大的力矩波动 ⇒ 冷抖动同样可以「热了更明显」。
• ⛔ 「盘面有蓝紫色，所以是热的问题」——判不了。蓝紫氧化色只说明表面到过一定温度，任何一辆正常使用的车的盘都会有。它不能证明发生了相变（3.6）。
• ⛔ 「换了新盘就好了，所以是盘的问题」——判不了，而且这是最贵的一条。换新盘把 DTV 归零，两条链的表现都会暂时消失；如果不查法兰面清洁度与螺栓拧紧顺序，冷抖动会在同样的里程之后原样复发。⇒ 「换盘有效」证明的只是「DTV 是抖动的原因」，⛔ 证明不了 DTV 是怎么来的。

易错点（三条）：

① 把 DTV 与 SRO 当成一个量的两种叫法——它们是不同的几何量，DTV 是厚度的周向差、SRO 是面位置的轴向跳动，一个盘可以 SRO 很大而 DTV ＝ 0（全新盘装歪了）。两者的关系是上下游：SRO 经过里程累积转录成 DTV（第 5 讲 5.2），⛔ 不是同义词。 ② 用「有没有热斑」当唯一判据——热斑是热抖动的证据之一，但一个长期跑城市工况的盘可能既没有热斑也没有明显 DTV，而抖动来自制动鼓式驻车机构或轮毂轴承。⇒ 判别必须是证据组（第 5 讲 5.3），⛔ 不是单条。 ③ 把「再生放大冷抖动」读成「电车不会有热抖动」——电车照样有长下坡、拖挂与高速紧急制动，热抖动那条链一条都没少。再生改变的是两条链的相对占比，⛔ 不是删掉其中一条。

1.6 本讲收口

三件事带走：① 本课的合法输入是三个方向的梯度加时间历程，五条验收清单缺一不可，⛔ 一个峰值盘温接不上；② 判据换轨——峰值温度那套判据留在 F5-01 制动系统热管理与热衰退，本课全篇用梯度与热应力幅＋循环次数，两套不可互相替代；③ DTV 两条来源必须先切开，热抖动 n_hs 阶、冷抖动 1 阶，整改方向相反。

下一讲从三条链里最先发生、也最容易被误判成「加工问题」的那一条开始：约束热膨胀造出来的锥形变形。
