F5-01 制动系统热管理与热衰退

课程代码 F5-01 · 板块 F 动力总成与整车其他热源 / F5 底盘与其他热源 时长 约 3.5 小时（7 讲 + 1 次盘温/热衰退算例） 适合对象 制动/底盘系统工程师、整车热管理与试验工程师；做底盘热害、下坡与拖挂工况的，属必修 前置 A1-01 一维/多维、稳态与瞬态导热的工程建模；A1-02 对流换热：自然对流、强制对流与换热系数估算；A1-03 辐射换热与整车热害中的辐射屏蔽；A1-06 热阻网络法与集总参数建模入门 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 F5-01 大纲的完整展开版

---

引言：「盘温没超摩擦材料的耐温，所以没问题」——这一句里错了三样：量、地点、时刻

制动是底盘上最集中、也最猛烈的一个热源：一脚急刹在几秒内把整车动能几乎全部倒进四个盘；而一段山路长下坡，则是把一台一直开着的功率源架在摩擦副上。这门课要处理的不是「制动会发热」这条常识，而是三个在评审桌上真会卡住人的场合。第一个场合：手上一份制动热计算书或试验报告，纸面上写着一个温度数，追问「这个数是从哪一份热算出来的」——是全车四轮的总热、单轴的、单轮的，还是最后进到盘里的那一份？答不上来，而这四个数之间差着好几倍。第二个场合：山区标定回来，报告长下坡的盘体平均温度压不住，会上第一个提案是「盘加厚两毫米」或者「换个比热更高的材料」；改完再跑，稳态温度一度都没降，只是晚了几分钟才升到同一个值，而项目已经为此付了模具与簧下质量的账。第三个场合：一份山区连续制动的实测报告，盘侧温度曲线漂亮、峰值没超摩擦材料的耐温，判定合格；而同一款车在同一条路的服务区里，有人熄火驻车、几分钟后回来再踩一脚踏板，踏板直接踩到底。这三份材料里没有一条算错的公式，错的全在口径：算的是哪一份热、说的是哪一个温度、看的是哪一个时刻。

本课交出五项判断力，每一项都对应一个当场可验的动作。一、算得出三种温度，并知道它们各管什么——用能量法与集总热容算单次急停的盘体平均温升、用一维半无限体解估摩擦面瞬时温度、用含辐射的等效换热系数 h_eff = h_conv(v, ω) + h_r 估连续下坡的稳态盘体平均温度；判据是三套算法各用在对的地方，⛔ 拿半无限体解去算长下坡的稳态温度判不通过。二、判得出两种热衰退谁先发生——是摩擦材料的 μ-T 衰减，还是制动液气阻（vapor lock）；判据是气阻那一侧必须拿停车之后卡钳与制动液的热浸峰值去比湿沸点，⛔ 拿行驶态的盘侧温度去比判不通过。三、判得出一个工况是能量约束还是功率约束，并据此定盘的热容与散热；判据是改进动作与约束类型匹配，⛔ 功率约束答「单纯加厚盘」判不通过。四、说得清电动化把摩擦制动的热负荷改写成了什么样——再生退出的六类触发，以及其中哪几类与本课的长下坡/拖挂工况不是独立事件；判据是能指出这层相关性，⛔ 把它们当独立小概率事件相乘判不通过。五、设计得出一次热衰退与热恢复试验，并读得懂盘侧测点数据；判据是试验时间窗延到熄火之后、至少含盘侧温度/制动液温度/踏板行程三路信号、每条盘侧温度曲线随附「手段 + 埋深或发射率 ε + 测点位置」这一组口径。⚠ 这张目标↔验收对应表是本课自己排的，⛔ 不是任何标准或试验规程给出的；第 7 讲之后的动手做与小结会把五行逐条兑现，说清什么算不通过。

全课七讲，路线是「先把账算对，再算温度，然后两条失效链各一讲，最后是设计、电动化与验证」。第 1 讲做制动热量账：½m_veh(v₁²−v₂²) 给的是什么、从全车到单盘的四步分配链、长下坡为什么是功率问题，并在此立起全课的第二根钉子。第 2 讲讲盘的温度怎么算、热往哪走：体平均与摩擦面瞬时两套温度、切换判据、冷却时间常数 τ、三路散热，以及模型必须交出的盘面温度梯度。第 3 讲与第 4 讲各讲一条失效链——摩擦材料侧的 μ-T 衰减、析气与热恢复，液压侧的气阻与停车后的制动热浸窗口。第 5 讲讲盘的散热设计，以及它与非尾气颗粒排放法规的正面对撞。第 6 讲讲电动化与线控化把这门课改写成什么样：再生退出边界、执行器降额、热态驻车夹紧力衰减。第 7 讲讲试验与验证：台架 fade/recovery、法规按型别与车型类别分级、盘侧测点判读与三路信号的鉴别。前置四门：A1-01 一维/多维、稳态与瞬态导热的工程建模 与 A1-06 热阻网络法与集总参数建模入门 给的是本课全部温度模型的骨架（瞬态导热与集总参数），A1-02 对流换热：自然对流、强制对流与换热系数估算 给对流换热系数的估算，A1-03 辐射换热与整车热害中的辐射屏蔽 给辐射那一路——⚠ 本课第 2 讲会用到「辐射不是可忽略的小项」这个结论，没有 A1-03 辐射换热与整车热害中的辐射屏蔽 的底子读起来会吃力。

钉子①（主钉子）：制动热的每一个判断，动笔之前先答三问；三问里答错任何一个，后面的结论全错，而且错的方向系统性偏乐观。第一问，算的是哪一份热？全车四轮的总热、单轴的、单轮的，还是进到盘里的那一份。½m_veh(v₁²−v₂²) 给的是全车总量，它与盘拿到的那一份之间隔着四步分配链——扣再生与滚阻风阻、前后轴分配、÷2 折到单轮、盘与摩擦片之间的分配（partition）——每一步都会把数改掉一个可观的倍数。第二问，说的是哪一个温度？盘体平均温度（集总绝热式）、摩擦面瞬时温度（一维半无限体解）、卡钳与制动液温度。三者在同一时刻可以相差一倍以上，而工程判据各挂各的：摩擦材料的耐温看前两个，制动液气阻只看第三个。第三问，看的是哪一个时刻？制动过程中、制动结束时，还是停车之后。盘的峰值在制动结束时刻，而卡钳腔与制动液的峰值滞后到停车之后——本课两个最贵的现场故障（长下坡到底驻车、再踩一脚踏板到底；热态在坡道挂 P 溜车）都发生在第三个时刻，而它恰好是所有人收工撤场的那个时刻。⇒ 这根钉子落成一个可以当场用的动作：拿到一份制动热计算书或试验报告，问三句——这个温度是哪一份热算出来的？它是体平均、摩擦面还是液温？它对应哪一个时刻？三句里答不出任何一句，这个数既不能拿去选摩擦材料，也不能拿去校核制动液，更不能签字放行。

钉子②（副钉子）：先判这个工况是能量约束还是功率约束，再选设计杠杆；两类约束的杠杆几乎不重叠。能量约束（单次急停、AEB 全力制动）的特征是事件历时远小于盘的冷却时间常数 τ，散热在事件之内几乎不起作用 ⇒ 温升由热容 m_disc·c_disc 定，杠杆是加盘质量、换高比热或更耐温的材料。功率约束（长下坡、拖挂下坡）的特征是事件历时远大于 τ，系统走到稳态 ⇒ 稳态温升由散热能力 h_eff·A 定，杠杆是导风、通风盘内筋泵送、增大有效散热面积。⛔ 两组杠杆交叉使用是错的，而且错得很隐蔽：单纯加厚盘（增 m_disc·c_disc 而 A 几乎不变）对足够长的下坡一点温度都降不下来，它只是把 τ = m_disc·c_disc/(h_eff·A) 拉长，让盘晚一点到达同一个稳态温度；反过来，加导风对 3 秒的急停几乎无效，因为那 3 秒里散走的热只是总热量的零头。⚠ 这里有一句必须一并说清，否则本条会被读成另一个反：加大盘径是另一回事——它同时增大 A、还改善内筋泵送，那是抬 h_eff·A 的合法杠杆，⛔ 不在被否定之列。为了让这根钉子对没见过的第三个工况也管用，本课把它落成一个可算的无量纲量：把工况历时 t_event 与该盘在该车速下的 τ 相比，t_event/τ ≪ 1 判能量约束、≫ 1 判功率约束、量级相当判过渡区，⛔ 过渡区里三种算法都要算、取最不利。⚠ 这个 t_event/τ 判据是本课归纳出来的教学判据，⛔ 不是任何标准给出的，用它下结论时要连同这句话一起写进报告。

★ 本课最容易被读反的一句，是这一句：「电车有再生制动，摩擦制动的热负荷更小，所以盘可以做小」——方向恰好反。这句话在日常工况的累计热负荷与磨损这个口径下是对的，正因为它对，才有了第 6 讲那个新问题（盘长期少用生锈、需要清盘策略）。但定盘的那个点不是日常工况，于是三件事同时朝相反方向叠加。(a) 设计点在再生退出之后：六类触发（满电、低温、ABS-ESC 介入、系统降级、电池热限制、线控执行器热降额）任一发生，摩擦制动瞬间接管全部；设计边界必须按 E_regen = 0 的最坏情况取，⛔ 不是按含再生的整车能耗仿真结果取。(b) 在那个最坏情况下，电车要吃的能量更多：电池包带来的整备质量增加，使同车速下的 ½m_veh·v² 比同级燃油车更大，而燃油车还有发动机制动这一路可以分担，电车在再生退出时连这一路也没有 ⇒ 摩擦制动的设计点热负荷不降反升。(c) 最要命的是相关性，不是概率：六类触发里有三类——满电、电池热限制、执行器热降额——与本课的长下坡/拖挂工况不是独立事件（6.2 逐类判：电池热限制与执行器热降额由「长时间大功率」驱动，满电则是因为下坡本身一直在往电池里充电、越下越满——两类成因不同，但都与这个工况正相关），⛔ 不是独立事件；把它们当独立小概率事件去乘概率，会把一个在山区必然发生的组合算成罕见组合。⛔ 通俗说：最需要再生的那一刻，恰好是它最可能退出的那一刻。读者会做错的那个动作非常具体：拿含再生的日常循环仿真结果（摩擦制动只占百分之几）去定盘的热容、盘径与导风方案，于是山区工况一跑就超温；更隐蔽的一种，是在失效模式与影响分析里给「再生退出 ∩ 长下坡」乘上一个很小的联合概率，据此判为可接受风险——纸面上每一步都做了，而那个概率本身是错的。这一条在第 1 讲讲能量账时先埋下伏笔，在第 6 讲当场点破，在常见误区一节合账。

另有四句同样会把结论读反的话，本课不把它们攒到误区节再讲，而是在各自的讲里当场点破。其一，「盘温没超摩擦材料的耐温，所以没问题」——它同时踩中主钉子的三问：量错了（该看的是制动液不是盘）、地点错了（气阻在卡钳活塞腔，不在盘面最热点）、时刻错了（液温峰值在停车之后，不在行驶中）；对应的错误动作就是山区实测跑到坡底就停表撤场，正好错过热浸峰值那一段。落在第 4 讲，第 7 讲讲试验时间窗时再敲一次。其二，「散热只算对流、不算辐射，是偏保守的算法」——「保守」不是模型自己的属性，是模型与被保护对象的联合属性：漏掉辐射与经盘帽/轮毂的传导，确实会把稳态的盘体平均温度算高（对盘本身偏保守），但被算低的是接这份热的那一侧——卡钳与制动液、轮毂轴承润滑脂、轮辋与胎圈，而本课两大失效模式之一（气阻）恰好就在那一侧；更隐蔽的第二重后果是，用实测的盘侧温度去反标换热系数时，纯对流模型会把辐射与传导那两份也算进 h 里，反标出的 h 虚高，连带把 τ 与整条冷却曲线一起带偏。落在第 2 讲。其三，「长下坡温度太高，那就把盘加厚」——副钉子的反面形态，落在第 1 讲立判据处，第 5 讲讲散热设计时复敲。其四，「红外热像上摩擦带比周围凉，说明摩擦带没那么热」——多半是发射率假象：被摩擦片刮亮的摩擦带是低发射率的近裸金属，非摩擦区是高发射率的氧化面，整幅图设同一个 ε 时，摩擦带的表观温度会被系统性读低，代价是把最热的那一圈判成不热的。落在第 7 讲。

本课凡是要「列一张表」的地方——热往哪去、有哪几类工况、制动力下降有哪几种成因、再生会因为什么退出、要测哪些点、本课到哪里为止——一律先把全集画出来、再逐项核射程，而不是顺着自己最熟的那条线索往下数。这不是讲究：沿单一线索枚举时漏掉的从来不是「少了一条」，而是整类不出现，而表面上那张表还是齐的、还是有头有尾。三个已经踩实的例子。其一，沿「热进盘、靠对流散走」这条线数热的去处，会整条漏掉经摩擦片→背板与隔热片→活塞→制动液那一路——它正是气阻的完整成因链，漏掉它等于这门课少讲一半；同时漏掉的还有经盘帽→轮毂→轴承那一路与轮辋、胎圈与轮罩内空气那一侧，于是热害对象整类没人认领。其二，沿「制动过程」这条线数工况，会整类漏掉两种车已经不动了的工况——停车后热浸与热态驻车——而本课两个最贵的现场故障都在这两类里。其三，把「制动力下降」默认成「摩擦系数掉了」，会把气阻整类吞进 fade 里，而两者的现场表征恰好相反：μ 衰退是踏板硬、主缸压力正常、减速度下降，气阻是踏板行程明显变长变软、压力建立不起来；⛔ 而且两者可以同时发生，第 7 讲的诊断链必须画出这第三种结局，⛔ 不许画成二选一。

射程也先划清，免得在正文里白找。本课判到「峰值/稳态温度 + 摩擦材料与制动液的后果」为止；八条分界是本课自己划的，三刀切法是——看的是温度本身还是温度梯度的力学后果、热源是不是制动、这件事是本课自己判还是别处判。① 盘本体的热斑、热裂、锥形变形与盘厚差引起的抖振，整类见 F5-04 制动盘热-机耦合失效：热斑、热裂、锥形变形与 DTV 抖动，那门课管温度梯度带来的热应力与几何后果；本课只负责输出梯度（径向、周向、厚度三个方向）作为它的输入，⛔ 不给热应力判据、不给允收尺寸。② 轮毂电机与簧下热管理见 F5-02 轮毂电机散热与簧下热管理；空气悬架、转向等执行器的温控边界见 F5-03 空气悬架、转向等执行器温控边界，线控制动执行器本体的热降额判据也在那里，本课只用它「会退出」这个结论。③ 长坡、拖挂爬坡、高温高原这些极端工况怎么定义与选取见 B1-03 极端工况定义：高温、高原、低温、快充、拖挂爬坡，本课拿它当输入。④ 整车热浸与热害仿真见 J2-05 热浸（soak）与热害仿真，本课只管盘→片→活塞→制动液这一条链。⑤ 整车热平衡与热害试验见 L3-02 整车热平衡与热害试验，本课借它的一条方法（试验时间窗延到熄火之后），并在第 7 讲写明是借的。⑥ 电池可用充电功率窗口的限值标定见 K3-12 电池放电与回馈侧可用功率窗口：限值 map、热限功率与撑窗策略，本课只用它的输出。⑦ 重型车靠缓速器把这份持续功率从摩擦副上移走，那是另一条技术路线，见 P1-02 缓速器（液力/电涡流）热管理，本课不讲缓速器，但要写明乘用车没有这条路。⑧ 热电偶与红外的原理和溯源见 L7-01 测量技术：热电偶/红外/PIV/流量测量、数据采集与稳态判定见 L7-02 数据采集、台架搭建与自动化测试、不确定度分量与合成见 L7-03 试验数据分析与不确定度评估；本课只管测什么、口径怎么记、几路信号怎么一起判读。⚠ 上列各门里，眼下只有 B1-03 极端工况定义：高温、高原、低温、快充、拖挂爬坡 L7-01 测量技术：热电偶/红外/PIV/流量测量 L7-02 数据采集、台架搭建与自动化测试 L7-03 试验数据分析与不确定度评估 已有讲义可读，其余几门在正文里一律写「见某课，那门课管什么」——⛔ 本课不声称它们已经讲透了什么。

最后交代一类数，同样免得在正文里白找。本课的数分三档。第一档，给准确值并注明来源：只有斯特藩-玻尔兹曼常数 σ = 5.670374419×10⁻⁸ W·m⁻²·K⁻⁴（由基本常数精确导出），全课统一这一个写法。第二档，只给区间并标「典型」：灰铸铁盘的密度、比热容与导热系数（随牌号、石墨形态与温度变，⛔ 一律不写成单点值），由它们导出的热扩散率与热渗透率，摩擦材料的热渗透率（配方差异极大），由两侧热渗透率之比算出的盘/片热分配系数，铸铁盘表面的发射率 ε（强烈依赖氧化状态，且摩擦带与非摩擦带明显不同——这正是红外读反的成因），行车段辐射占强制对流的比例（约 25%~40%，对应 ε 落在 0.55~0.8、盘面温度 600 ℃ 量级这一组口径，⚠ 低速与驻车段这个比例会反过来、辐射成主导，⛔ 不得外推），以及随减速度变化的前后轴制动力分配比（0.8g 急停约 70~80/30~20，低减速度长下坡接近静态轴荷比）。⛔ 区间的端点不是可以承诺的值。第三档，本课一个可取用的数都不给（⚠ 口径说死：这一档的量不给任何可以拿去用的值；但本课那一组标着教学假设值的手算示例里，τ、h_conv 与盘的受热壁厚会各出现一次——那是为了让读者把链条自己复算一遍，⛔ 它们同样不对应任何平台、⛔ 禁止取用，出现处一律带「教学假设值」标注）：冷却时间常数 τ、对流换热系数 h_conv(v, ω) 与导风后到盘的实际风量、盘的受热壁厚、经盘帽/轮毂/立柱的传导热阻、卡钳与制动液的热浸峰值温度及其滞后时间、车上制动液的实际含水率与换液周期门限、加装集尘罩或抽吸后的散热折减、再生在日常工况承担的能量占比、电池可用充电（回馈）功率窗口的限值、热态驻车二次再夹紧的延时与夹紧力，以及质心高度、轴距与静态轴荷比这一组整车参数——它们全是平台相关量，只能由本项目的试验、实测与系统仿真给出，⛔ 禁止抄上一代平台，图上也不会偷偷画一条门槛线代替它（凡属这一类的量，图上一律画成可沿轴自由平移的带，并在行尾写明它由谁给出）。标准这一层同样分档：ISO 4925 与 FMVSS 116（制动液沸点等级）、SAE J2522（AK-Master 摩擦材料评价）、UN R13-H 与 UN R13（乘用车侧与商用车挂车侧的制动法规）、Euro 7 的制动颗粒条款与 UN GTR No.24、WLTP-Brake 制动磨损试验循环——这几件本课未取到原文，因此只写标准号、体系名与它管哪一层，⛔ 不写任何限值、条款号、试验条件与实施时点；GB 21670-2025 与 GB 12676-2014 的版次事实已单独核实过，可以写（前者将全文代替 2008 版、新增电液与电子再生制动要求并规范单踏板刹停；后者现行、题名《商用车辆和挂车制动系统技术要求及试验方法》、适用 M2/M3/N 类及 O 类挂车），⛔ 但条款内容与限值同样不写。⚠ 以上标准的版次、年份与实施日期一律以现行目录为准，引用前须核原文。本课能给的手算示例只有一组，而且刻意全部标为教学假设值：1.6 t 车 100–0 km/h、约 3 s，全车总动能约 617 kJ，经四步分配链折到单个前盘约 195 kJ，盘约 9 kg ⇒ 体平均温升约 47 K，而同一次制动里摩擦面的瞬时温升约 100 K。⚠ 这两个数差着一倍以上，而且都是温升不是绝对温度——它们就是主钉子第二问最直观的样子。⛔ 这一组数不对应任何平台、⛔ 禁止照抄取用，它们的用处只有一个：让你能自己把这条链复算一遍。

还有一条贯穿全课的书写纪律，先在这里立好，因为丢掉它的后果就是主钉子第二问答错。本课全程禁止裸写三个词。其一，⛔ 禁止裸写「盘温」——凡要说盘的温度，必须带下标或当场写明是体平均温度还是摩擦面瞬时温度，这两个量在同一时刻可以差一倍以上；本节开头引的那句错话（「盘温没超摩擦材料的耐温」）正是靠这两个字的含糊才成立的。其二，⛔ 禁止裸写「沸点」——必须写明是出厂干沸点还是吸湿老化后的湿沸点，选型与校核一律按后者留裕度。其三，⛔ 禁止裸写换热系数「h」——必须分成 h_conv（强制对流）、h_r（辐射线化后的等效项）与 h_eff（两者之和），⚠ 而且 h_r 随温度强烈变化，用它算稳态解必须迭代，⛔ 不得再与辐射的四次方项叠算一遍。这门课的交付物不是一组可以照抄的推荐值，是一串每一步都写得出理由、也经得起当场反问的判据。

第 1 讲　制动热量账：½m_veh·v² 算的是全车，而设计要用的是单个盘拿到的那一份

拿到一个制动热的问题，最省力的走法是列出 ½m_veh·v²、算出一个能量、除以盘的热容、得到一个温升。这条路走得很快，快到几乎没有人停下来问一句：刚才那个能量，是谁的能量？它是全车四轮的总和，而分母是一个盘的热容。分子和分母不是同一个对象——这一步做完，后面所有的温度、所有的裕度、所有的选材结论，都错同一个倍数，而且全部错在偏低的那一侧。本讲的第一件事，就是把这个「除法」拆开。

本讲交付六件：① 本课的射程与八条分界——判到哪里为止、哪一类问题不归本课；② 制动能量式给出的到底是什么口径的量；③ 从全车总热到单个盘的四步分配链，以及每一步的参数各由谁给；④ 前后轴分配比为什么是减速度的函数，以及它为什么让长下坡和急停落在同一条线的两端；⑤ 盘/片分配（partition）不是查表值，它由两侧的热渗透率之比定；⑥ 长下坡这一类持续功率工况与单次急停的能量约束之间的分界，以及把这条分界落成一个可算的无量纲量。

本讲不交付：任何一个温度。盘温怎么算（体平均与摩擦面瞬时两套算法、傅里叶数切换判据、三路散热与等效换热系数）在第 2 讲；μ 随温度衰减在第 3 讲；制动液气阻与停车后的热浸窗口在第 4 讲；散热设计与颗粒排放法规的对撞在第 5 讲；再生退出的六类触发与热态驻车在第 6 讲；试验与测点在第 7 讲。本讲只把「热有多少、它落到谁头上、这是哪一类问题」这三件事算清楚——它们是后面六讲全部计算的输入，输入错了，后面算得再精也没有意义。凡本讲写「见第 N 讲」的地方都是刻意的分工，⛔ 不是漏讲。

⚠ 先立一条全课口径：本课全程禁止裸写「盘温」。盘上至少有两个互不相等的温度——盘体平均温度 T_bulk 与摩擦面瞬时温度 T_s，它们的算法、量级与所挂的工程判据都不同（第 2 讲分列）；此外还有第三个完全不同的量——卡钳与制动液的温度（第 4 讲）。凡本课出现温度，必带下标或明确说明是哪一个。同理，换热系数一律写 h_conv（强制对流）、h_r（辐射线化）与 h_eff（两者之和），⛔ 不裸写 h。丢下标的代价不是不严谨，是把判据挂到错的对象上。

本讲的走法：先划本课的边界（1.1），再拆制动能量式的口径（1.2）与它在定设计边界时的一处特殊取法（1.3），然后走完四步分配链（1.4）并把其中最容易被当成常数的两步单独展开——前后轴分配（1.5）与盘/片分配（1.6）；后半讲换一类工况：长下坡的持续功率式（1.7）、由它引出的能量约束与功率约束之分（1.8）、把这条分界落成可算的量（1.9），最后把本讲两个式子的适用条件与失效边界写全（1.10）。

1.1 本课判到「温度 + 摩擦材料与制动液的后果」为止：盘本体的力学后果整类归 F5-04 制动盘热-机耦合失效：热斑、热裂、锥形变形与 DTV 抖动

是什么。制动热是一个大得没有边界的题目，所以第一件事是划线。本课的射程由三刀切出来——看的是温度本身还是温度梯度的力学后果／热源是不是制动／是本课自己判还是别处判。⚠ 这八条分界是本课自己划的，⛔ 不是任何标准或手册的既有分类，引用时请照此说明。

#	分界	本课管到哪	那一侧归谁
①	温度本身 vs 温度梯度的力学后果	峰值/稳态温度，以及它对摩擦材料与制动液的后果；并输出盘面径向/周向/厚度三个方向的温度梯度	热斑、热裂、锥形变形与盘厚差 DTV 抖振整类归 F5-04 制动盘热-机耦合失效：热斑、热裂、锥形变形与 DTV 抖动——那门课管盘本体的热-机耦合失效，判据是热应力幅与梯度
②	制动热源 vs 其他底盘热源	摩擦制动产生的热	轮毂电机与簧下热管理见 F5-02 轮毂电机散热与簧下热管理；空气悬架、转向等执行器的温控边界见 F5-03 空气悬架、转向等执行器温控边界，线控制动执行器本体的热降额判据也在那里，本课只用它「会退出」这个结论
③	用工况 vs 定义工况	拿长坡、拖挂爬坡、高温高原这些工况当输入	极端工况的定义与选取方法见 B1-03 极端工况定义：高温、高原、低温、快充、拖挂爬坡
④	制动侧热浸 vs 整车热浸	盘 → 摩擦片 → 背板与隔热片 → 活塞 → 制动液这一条链	整车 soak 与热害仿真见 J2-05 热浸（soak）与热害仿真
⑤	制动系统试验 vs 整车热平衡试验	制动侧的台架与实车试验设计、测点与判读	整车热平衡与热害试验见 L3-02 整车热平衡与热害试验；本课借它的一条方法（试验时间窗延到 key-off 之后，第 7 讲），并写明是借的
⑥	用限值 map vs 标定限值 map	拿电池可用充电功率窗口的输出当输入	那张限值 map 怎么标定见 K3-12 电池放电与回馈侧可用功率窗口：限值 map、热限功率与撑窗策略
⑦	乘用车摩擦制动 vs 重型车缓速器	乘用车侧——长下坡那份功率全部落在摩擦制动上	缓速器分担见 P1-02 缓速器（液力/电涡流）热管理，本课不讲缓速器
⑧	用表 vs 懂表	测什么、口径怎么记、几路信号怎么一起判读	热电偶与红外的原理与溯源见 L7-01 测量技术：热电偶/红外/PIV/流量测量；数采与稳态判定见 L7-02 数据采集、台架搭建与自动化测试；不确定度分量与合成见 L7-03 试验数据分析与不确定度评估

为什么必须先划这条线，尤其是第 ① 条。本课与 F5-04 制动盘热-机耦合失效：热斑、热裂、锥形变形与 DTV 抖动 看的是同一张温度场，但两门课的判据不同：本课问「峰值温度有没有超过摩擦材料与制动液的能力」，那门课问「温度梯度造成的热应力幅会不会导致热斑与热裂」。判据不同，结论可以相反——一个盘完全可以峰值温度合格而梯度导致热裂。⇒ 不先划线，两门课要么重叠、要么互相落空（两边都以为对方在管），而落空的那一类不会以「少了一条」的形式暴露，它是整类不出现。

工程量级／典型值。本节不给任何数——射程声明只说「哪一类归谁」，一旦附上一个限值，读者就会拿它当验收依据用，而本课根本没有核过那个数。

易错点。最常见的一条是把「T_bulk 没超摩擦材料的耐温，所以盘没问题」当成结论。这句话里的「所以」是凭空加上去的：峰值温度合格是本课的判据，盘本体没问题是 F5-04 制动盘热-机耦合失效：热斑、热裂、锥形变形与 DTV 抖动 的判据，两条判据链互不相干，⛔ 不得互相推导。⚠ 这句话另有两处更贵的错位（该看的量不是盘而是制动液、该看的时刻不是行驶中而是停车之后），第 4 讲当场拆开。

⚠ 上表八条里，目前只有 B1-03 极端工况定义：高温、高原、低温、快充、拖挂爬坡、L7-01 测量技术：热电偶/红外/PIV/流量测量、L7-02 数据采集、台架搭建与自动化测试、L7-03 试验数据分析与不确定度评估 备有完整讲义，其余各门写的是「那门课管什么」，⛔ 请不要理解成那些内容已经在别处讲透了。

1.2 ½m_veh(v₁²−v₂²) 算出来的是全车四轮的总热，⛔ 它不是任何一个盘拿到的热

是什么。单次制动事件进入摩擦副的总热量：

E_brake ≈ ½m_veh(v₁² − v₂²) − E_regen − E_roll,aero

量纲是 J，对象是整车：等号左边这一份热要由全车四个盘（外加四组摩擦片）共同吃下去。式子的三项各有出处——第一项是动能变化，第二项是被再生回收走、根本没有经过摩擦副的那一份，第三项是滚阻与风阻在这一段路程上消耗掉、同样没有经过摩擦副的那一份。

为什么它是本课主钉子第①问的落点。本课的主钉子要求动笔前先答三问，第①问是「算的是哪一份热？」——全车四轮的总热 / 单轴的 / 单轮的 / 进盘的那一份。这四个数不是同一个量，它们之间隔着四步分配（1.4）。⇒ 学员最常犯的错不是把这个式子算错，恰恰相反：式子算得完全正确，然后直接把它除以一个盘的热容。分子是全车、分母是单盘，这一步下去，温升被系统性算低到只有真值的三分之一量级——而且因为式子本身没错、单位也对，检查的人很难看出问题。

工程量级／典型值。本课全程使用同一组教学假设值：整车质量 1.6 t、100→0 km/h 的一次全力制动、事件历时约 3 s。100 km/h ＝ 27.78 m·s⁻¹，于是

全车总动能 ＝ ½ × 1600 kg × (27.78 m·s⁻¹)² ≈ 617 kJ

⚠ 这组数是教学假设值，为了让每一步都能被读者自己复算而设，不对应任何平台，⛔ 禁止照抄取用；换一台车，下面每一步的数都要重算。

易错点，三条。

① 默认 v₂ ＝ 0。本课两个最狠的工况里，长下坡恰恰是「维持车速下坡」——v₂ ＝ v₁，动能变化项整个为零，而制动器一直在发热。⇒ 这个式子在那个工况下给出的答案是 0，而它不是错在数值上，是错在用错了式子：那时该换成功率式（1.7）。这是本课两处「公式互套就是量级级错误」中的第一处。

② 用整备质量代 m_veh。该代进去的是该工况下的实际载荷质量。本课两个最狠的工况一个是满载长下坡、一个是拖挂下坡——后者还要把挂车质量与挂车自己的制动力分配一并算清。用整备质量代一遍，得到的是一个在真实工况里从不出现的乐观数。

③ 漏掉坡道的势能项。有坡度时，重力做的功 m_veh·g·Δh 同样要由制动器耗散掉。下坡制动时它是输入项（与动能项同号相加），⛔ 不是可以忽略的小量——长坡上它往往是主项，动能项反倒是零头。

1.3 定设计边界时 E_regen 取 0：同一个式子，两种用途，两个取值

是什么。上式里的 E_regen 有两种合法取法，取哪一种由「这个数拿去做什么」决定：

• 算日常能耗、摩擦片磨损与颗粒排放时，取该工况下实际被回收的能量——这是一个真实存在的、通常还不小的量；
• 算盘的设计热负荷（定热容、定盘径、定导风方案）时，E_regen 取 0。

为什么。设计边界由「再生退出之后」的最坏情况定，而再生退出有六类触发（第 6 讲逐类展开）；只要其中任一发生，摩擦制动就瞬间接管全部，此刻盘面对的是一个不含任何回收的完整热负荷。⇒ 若拿含再生的日常循环仿真结果去定盘——在那份结果里摩擦制动往往只占很小的一份——盘必然定小，而这个错误要等到山区工况实测超温时才会暴露。⚠ 这里还埋着本课最容易被读反的一层，第 6 讲当场点破：日常工况下再生削掉大部分制动能量，这个观察本身是成立的；错的是从它跳到「设计边界也可以照这个占比取」这一步。两个口径都要说清，⛔ 不能只说一半。

工程量级／典型值。⛔ 本课不给再生占比的任何数值——它取决于车型、标定、SOC、温度与路谱，须由本项目的能耗仿真与路谱实测确定。本节给的是判据，不是数：定盘用 E_regen ＝ 0，⛔ 不许用带再生的均值。

易错点。最隐蔽的一种不发生在计算里，而发生在 FMEA 里：给「再生退出 ∩ 长下坡」乘一个很小的联合概率，据此把风险判为可接受。⛔ 这两件事不是独立事件——六类触发里有三类（满电、电池热限制、线控执行器热降额）与长下坡/拖挂正相关：后两类由「长时间大功率」驱动，满电则由「下坡本身在往电池里充电」驱动（⚠ 两类成因不同，⛔ 不要笼统写成「同一个原因」；6.2 逐类判相关性）。把不独立的两件事按独立事件乘概率，会把一个在山区几乎必然出现的组合算成罕见组合，而 FMEA 的输出会显示为一个很好看的数。

1.4 从全车总热到单个盘是四步分配链，跳过任何一步，后面所有温度都错同一个倍数

是什么。四步，⛔ 一步都不能跳，每一步的物理含义与所需参数各不相同：

步	做什么	扣/分的是什么	参数由谁给
①	扣掉不经过摩擦副的能量	再生（定设计边界时取 0）、滚阻、风阻、传动阻力；下坡时还要反向加上势能输入	整车能耗仿真与路谱；⚠ 势能项由工况定义给（B1-03 极端工况定义：高温、高原、低温、快充、拖挂爬坡）
②	按前后轴制动力分配分到两轴	前轴一份、后轴一份	理想分配曲线与 EBD/比例阀标定，是减速度的函数（1.5）
③	同轴左右对分（÷2）折到单轮	左轮一份、右轮一份	⚠ 只在两侧同型、同状态时成立
④	在盘与摩擦片之间分（partition）	盘侧 γ_disc、片侧 1−γ_disc	由两侧热渗透率之比定（1.6），不是查表值

为什么四步的乘积这么要命。用本课的教学假设值走一遍：

• 起点：全车总动能 约 617 kJ；
• ① 定设计边界取 E_regen ＝ 0；滚阻与风阻在这 3 s 内消耗约 26 kJ（约 4%，同为教学假设值）⇒ 进入摩擦副 约 591 kJ；
• ② 0.8g 量级的急停，前轴分配取 0.75 ⇒ 前轴 约 443 kJ；
• ③ 左右对分 ⇒ 单个前轮 约 222 kJ；
• ④ 盘/片分配取 γ_disc ＝ 0.88 ⇒ 单个前盘约 195 kJ。

617 kJ 与 195 kJ 之间差了三倍以上，而这三倍不是估算误差，是四个可以逐个查证的物理步骤的乘积。⇒ 跳过任何一步，后面所有温度都错同一个倍数，且方向全部偏低。⚠ 195 kJ 与 9 kg（盘质量）这两个数在本课全程统一使用、同一舍入，第 2 讲的两个温升、案例与动手做都以它们为起点；它们同样是教学假设值，不对应任何平台。

工程量级／典型值。上面每一个中间数都可由前一步乘一个系数复算，请读者自己走一遍——本课不希望这条链在读者那里以「一个结论」的形态存在，它应当以「一串可复算的乘法」的形态存在。

易错点，两条。

① 把第 ③ 步的「÷2」当成永远成立。它的前提是两侧同型、同状态。单侧卡钳拖滞、单侧导风口被异物堵住、赛道上单边持续高温时，左右并不对分；而这类情形恰恰是最容易出问题的那一侧。⇒ 诊断一个单侧过热的现场问题时，第一个要放弃的假设就是这个「÷2」。

② 把第 ④ 步当成一个可以查表的固定百分比。它不是一个常数，它由两侧材料的热渗透率之比定——下一节整节讲它。

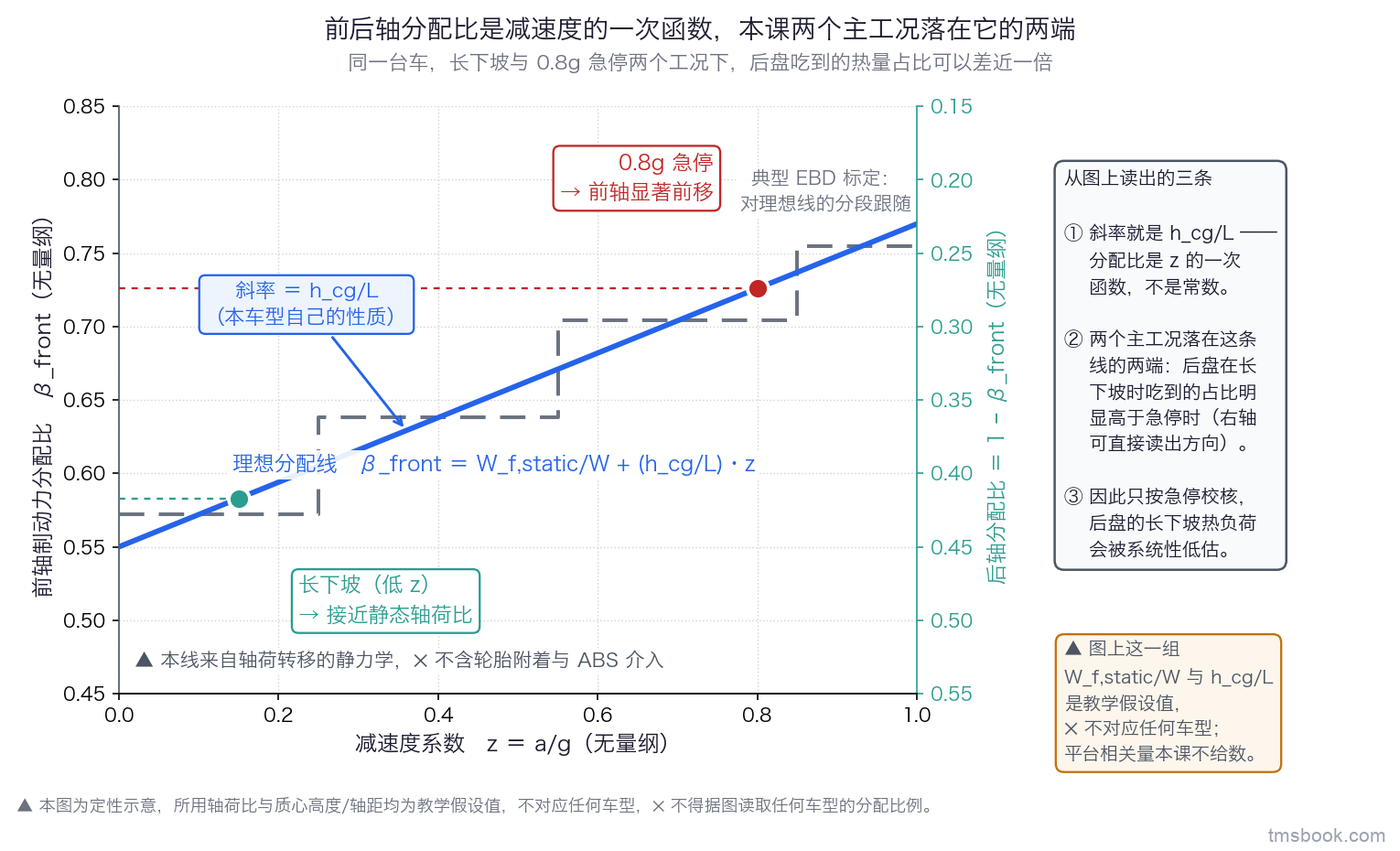

1.5 前后轴分配比是减速度的函数，不是常数：本课两个主工况落在这条线的两端

是什么。制动时车辆纵向减速，载荷从后轴转移到前轴，因此前轴能承担的制动力份额随减速度上升。理想制动力分配曲线由这条静力学关系给出：

β_front ≈ W_f,static/W + (h_cg/L)·z

其中 z ＝ a/g 是减速度系数（无量纲），W_f,static/W 是静态前轴荷比（无量纲），h_cg 是质心高度（m），L 是轴距（m）；β_front 是前轴制动力占总制动力之比（无量纲），后轴即 1 − β_front。EBD 或比例阀的标定是对这条曲线的分段近似跟随，⛔ 不是这条曲线本身。

为什么本课必须讲它。因为本课的两个主工况恰好落在这条线的两端：

• 0.8g 量级的急停——z 大，前轴显著前移，热量绝大部分落在前盘；
• 低减速度的长下坡——z 小，前后轴分配接近静态轴荷比。

⇒ 同一台车，两个工况下后盘吃到的热量占比可以差近一倍。而后盘通常做得更小、更薄、导风更差。⇒ 只按急停工况校核，后盘的长下坡热负荷会被系统性低估——这是本课要读者带走的一个具体动作：后盘的热校核必须单独按长下坡工况做一遍，⛔ 不能靠「前盘合格所以后盘富余」推过去。

工程量级／典型值。两个工作点，行业典型区间（标「典型」）：

• 0.8g 急停：前/后约 70~80 / 30~20（典型）；
• 低减速度长下坡：接近静态轴荷比，乘用车常见 55/45 一带（典型）。

⚠ 区间端点不是可承诺值，⛔ 不得把 80/20 当成「能做到」的设计承诺。⛔ h_cg、L 与 W_f,static/W 三个量是平台相关量，本课不给数，须按本车型取；斜率 h_cg/L 决定这条线有多陡，是本车型自己的性质。

易错点，两条。

① 把「前轮盘更大更厚」理解成「后盘不用管热」。前盘更大是按急停工况定的，而长下坡恰恰是后盘占比最高的那个工况。两件事说的不是同一个工况。

② 把 EBD 标定曲线当成理想曲线用。标定是分段跟随，两者在某些减速度区间会有明显差异；做热量分配时该用的是本车型的实际标定值，⛔ 不是教科书上那条理想曲线。⚠ 另外，上式来自轴荷转移的静力学，⛔ 不含轮胎附着限制与 ABS 介入——真实急停里 ABS 一介入，实际分配就不再落在这条线上。

1.6 盘/片分配由两侧热渗透率 √(kρc) 之比定，⛔ 不是一个可查表的固定百分比

是什么。把盘与摩擦片各看成一个半无限体，两者在界面上瞬时接触、界面温度相等——这个模型给出的热流分配是：

γ_disc ＝ √(kρc)_disc / [ √(kρc)_disc + √(kρc)_pad ]

⇒ 热流按热渗透率（thermal effusivity）分配，⛔ 不是按导热系数分配，也⛔ 不是按热容分配。热渗透率 √(kρc) 的量纲是 J·m⁻²·K⁻¹·s⁻⁰·⁵——这是一个读者不熟悉的量纲，请连单位一起记：它衡量的是「一个材料从界面上抽走热的本事」，抽得快的那一侧分到的多。

为什么要把一个「大家都知道」的经验数还原成算式。「大部分热进盘」这句话本身是对的，但它是一个结论，不是一个判据——它答不出「什么时候会变、变多少」。而这门课里它至少会在两处变：换摩擦材料（有机 → 半金属 → 碳陶配套材料）与换盘材料（铸铁 → 碳陶，第 5 讲）。⇒ 说得出理由，才敢在换材料时外推；说不出理由，就只能沿用一个来路不明的百分比，而它恰好是错的那一次不会有任何提示。

工程量级／典型值。本课统一的教学物性口径（灰铸铁）：k ＝ 45 W·m⁻¹·K⁻¹、ρ ＝ 7.2×10³ kg·m⁻³、c ＝ 0.46 kJ·kg⁻¹·K⁻¹。⚠ 三者各自的合理区间是 k ＝ 40~54 W·m⁻¹·K⁻¹、ρ ＝ 7.1~7.3×10³ kg·m⁻³、c ＝ 0.46~0.55 kJ·kg⁻¹·K⁻¹（来源为通用金属物性手册量级，随牌号、石墨形态与温度变，⛔ 不写成单点值）；上面括号里那三个数是本课为算例统一选定的教学假设值。代进去：

√(kρc)_disc ＝ √(45 × 7200 × 460) ≈ 1.2×10⁴ J·m⁻²·K⁻¹·s⁻⁰·⁵

有机摩擦片一侧，本课只给热渗透率的量级区间 1.3~1.8×10³ J·m⁻²·K⁻¹·s⁻⁰·⁵（典型）——摩擦材料配方差异极大，⛔ 不给单点值，其 k、ρ、c 三个分量本课也不给（未取到可引用的材料数据来源）。⇒ 由上式算出 γ_disc 落在 0.85~0.90 这个量级（典型），本课教学算例统一取 0.88。

易错点，三条。

① 把它当长时间平均值。摩擦片是热的不良导体，厚度方向很快饱和；饱和之后它抽热的本事进一步下降，长时间下进盘的比例还会再高。⇒ 上式给的是事件早期的分配，用它估长下坡稳态时偏保守于片侧、偏乐观于盘侧。

② 忘了接触的占空比。摩擦片是连续接触的，而盘上任意一点转一圈只有经过摩擦片下方的那一小段在受热——它是间歇受热。这个占空比不进 γ_disc（γ_disc 分的是总热流），但它会进第 2 讲的摩擦面瞬时温度 T_s，⛔ 两处不要互相代替。

③ 拿 1−γ_disc 直接去算摩擦片本体温度。片侧那一份热接下来要穿过摩擦材料、背板与隔热片才到活塞与制动液，那是一条串联热阻链——是第 4 讲整讲的活，⛔ 不是把片侧热量除以摩擦片热容就能得到的数。

1.7 长下坡不是「一串急停」，它是一个持续开着的功率源

是什么。坡道上重力持续做功，扣掉滚阻与风阻消耗掉的那部分，余下的必须由制动系统持续耗散：

P_descent ＝ m_veh·g·v·sinθ − (P_roll + P_aero)

量纲是 W，⛔ 不是 J。⚠ 对电车，右侧还要再减去当时可用的再生功率——而那一项在长下坡上会随电池状态一路收缩，直至为 0（第 6 讲）。

为什么它和 1.2 那个式子是两回事。请看这个式子里没有什么：没有质量的平方、没有速度的平方，也没有「一次」这个概念。它是一个稳定输出的功率源，只要坡还没到底，它就一直开着。⇒ 工程问题的提法随之整个换掉：从「盘能吸多少热」变成「盘能散多少热」；从「热容够不够」变成「散热能力够不够」。这两个问题的答案由完全不同的设计参数决定（1.8）。

工程量级／典型值。⛔ m_veh、θ、v 全是平台/路谱相关量，本课不给数——坡度与坡长属于工况定义，方法见 B1-03 极端工况定义：高温、高原、低温、快充、拖挂爬坡，取值由本项目确定。本式的一次完整代入放在动手做里（那里给一组教学假设值并写明不对应任何平台），⛔ 本节刻意不预先给一组坡度与车速，以免它被当成一个可取用的工况定义抄走。

易错点，两条。

① 用「相当于每 X 秒一次急停」去换算。这是把功率约束偷偷换回能量约束——换算之后，「稳态温度」这个真正的判据就被藏起来了，读者会重新回到「一次吸多少热」的思路，而那正是长下坡工况里最不该关心的量。

② 以为「慢慢下坡更安全」。低速时 P_roll 与 P_aero 都很小，重力功率 m_veh·g·v·sinθ 也随 v 变小——看起来热负荷降了。但风冷的 h_conv 同步塌下来（而且通风盘内筋的泵送流量还随盘转速一起降，机理见第 2 讲），分子分母一起降，稳态温度不一定低。⇒ 「慢一点更安全」在这个工况里不是一条可以默认成立的结论，要算过才知道。

1.8 ★副钉子在此立：先判能量约束还是功率约束，再选杠杆——两组杠杆几乎不重叠

是什么。本课的副钉子在这里立住：制动热工况分两类，先判类型，再选设计杠杆。

	能量约束	功率约束
典型工况	单次急停、AEB 全力制动	长下坡、拖挂下坡
事件历时与冷却时间常数 τ 的关系	远小于 τ ⇒ 事件内散热几乎不起作用	远大于 τ ⇒ 系统走到稳态
温升由谁定	热容 m_disc·c_disc（近似绝热升温）	散热能力 h_eff·A（稳态温升 ≈ P/(h_eff·A)）
可用的设计杠杆	加盘质量、换更高比热/更高耐温的材料	导风、通风盘内筋泵送、增大有效散热面积

为什么这是本课最能改变工程动作的一条。因为两组杠杆几乎不重叠，而交叉使用错得非常隐蔽：

• 单纯加厚盘对足够长的下坡，一点温度都降不下来。稳态温升 ≈ P/(h_eff·A) 里根本没有 m_disc·c_disc；加厚增大 m_disc·c_disc 而散热面积 A 几乎没变，它只把冷却时间常数 τ ＝ m_disc·c_disc/(h_eff·A) 拉长——盘只是晚一点到达同一个稳态温度。坡够长时，这个「晚一点」等于没有。
• 反过来，加导风对 3 秒的急停几乎无效：那 3 秒里散走的热只是总热量的零头，温升仍然由热容定。

⚠ 这里有一句必须一并说清，否则本条会被读成另一个反：「加大盘径」与「单纯加厚」不是一件事。加大盘径同时增大散热面积 A（并改善内筋通道的泵送），那是抬 h_eff·A 的合法杠杆，⛔ 不在被否定之列——被否定的只有「增 m_disc·c_disc 而 A 几乎不变」这一种做法（受轮辋内径约束，加大盘径的空间往往有限，那是另一个问题）。

工程量级／典型值。本节不给数：两类约束的分界不靠工况的名字，也不靠经验，靠下一节那个无量纲比。

易错点，两条。

① 把「加大盘径」与「单纯加厚」混为一谈（见上）。

② 只算一类约束就下结论。本课要求两类都算。真实工况常常落在过渡区——山区走走停停、拖挂下坡里夹着几次急停、赛道连续圈速——这时能量约束与功率约束同时起作用，只算一类必然漏掉另一类的裕度。

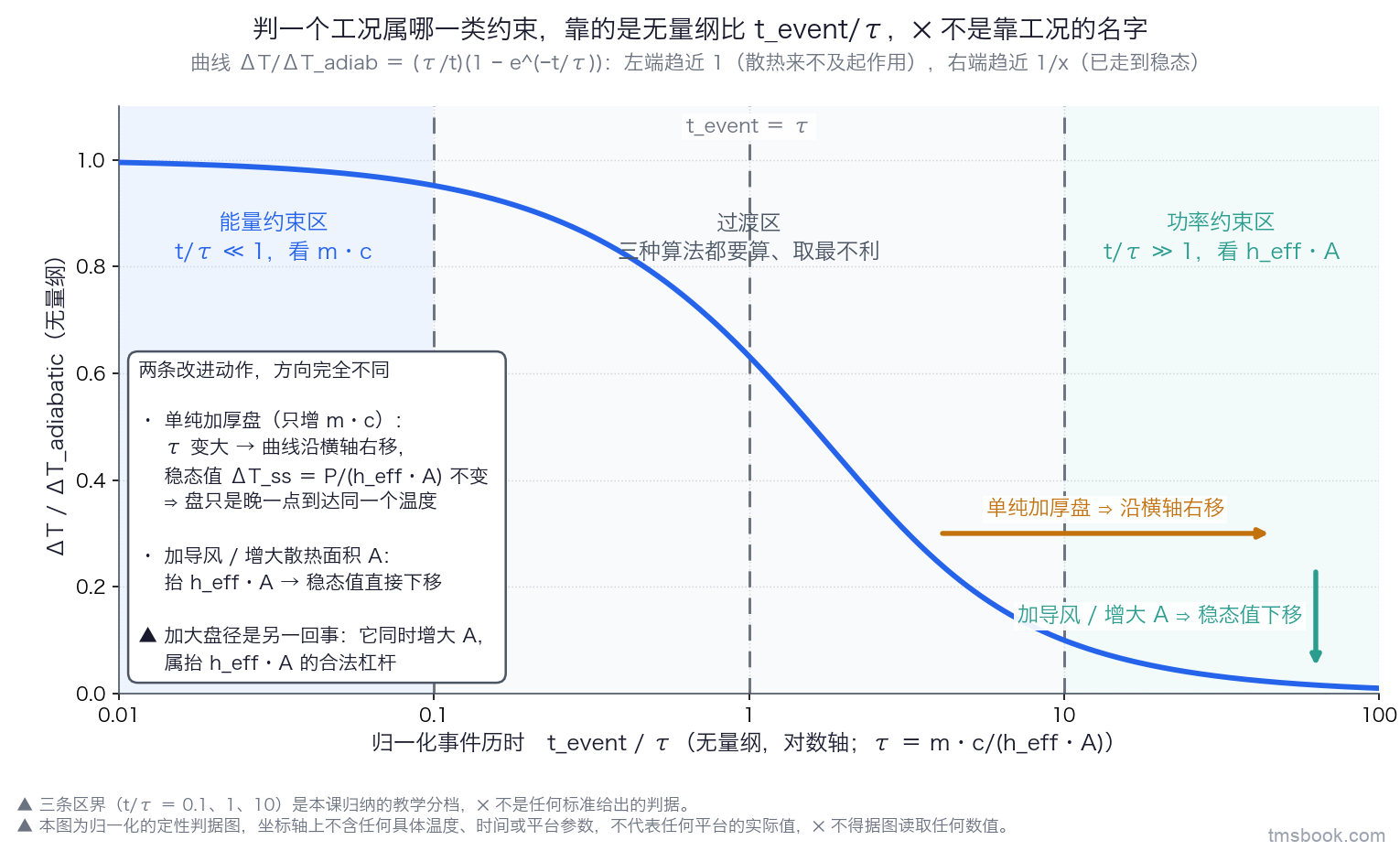

1.9 把「哪一类约束」落成一个可算的无量纲量：t_event/τ

是什么。取工况历时 t_event（s）与该盘在该车速下的冷却时间常数 τ ＝ m_disc·c_disc/(h_eff·A)（s）相比，得到一个无量纲比：

t_event/τ	判为	用哪套算法
≪ 1	能量约束	绝热升温式（散热在事件内可忽略）
≫ 1	功率约束	稳态式 ΔT_ss ≈ P/(h_eff·A)
量级相当	过渡区	三种算法都要算，取最不利

⚠ 这条判据是本课归纳的教学判据，⛔ 不是任何标准给出的，也⛔ 不是行业既有的通用分档——引用时请照此说明，⛔ 不得写成「标准判据」。

为什么要多这一步。没有这个量，「急停」与「长下坡」只是两个工况的名字。读者遇到第三个工况——拖挂下坡里夹着急停、赛道连续圈速、线控架构下 ADAS 走停的高占空比自动增压——就无从归类，只能凭感觉猜。有了这个比值，任何一个新工况都可以被算进三个格子里的一个。

工程量级／典型值。⛔ τ 是平台相关量，本课不给数：它取决于盘质量、比热、有效散热面积与该车速下的 h_eff，须由实测或系统仿真确定。动手做里会用教学假设值把它算一次。

易错点，两条。

① 用停车状态的 τ 去判行车工况。停车后强制对流几乎消失，h_eff 塌下来，τ 长得多；拿这个偏大的 τ 去除，t_event/τ 会被算小，于是一个真正的功率约束工况被误判成能量约束——然后设计者去加热容，而那是无效杠杆。

② 把 τ 当成一个数。h_conv 随车速变，所以 τ 不是一个数，是一条随工况走的曲线（第 2 讲展开）。用一个「典型 τ」贯穿全课，会让本节的判据与第 2 讲的重复制动回落判据同时失真。

1.10 本讲两个式子的五字段：valid 比公式本身值钱

公式最容易出事的地方不是「记不住」，是用出了它的适用边界还不自知——那时它照样会给出一个量纲正确、看起来合理的数。本讲两个式子的边界恰好互为对方的盲区，所以放在一起写。

式一　E_brake ≈ ½m_veh(v₁² − v₂²) − E_regen − E_roll,aero

• vars：m_veh ＝ 该工况下的实际载荷质量（kg，⛔ 不是整备质量；拖挂时含挂车）；v₁、v₂ ＝ 制动始末车速（m·s⁻¹）；E_regen ＝ 该次制动中被再生回收、未经摩擦副的能量（J）；E_roll,aero ＝ 滚阻与风阻在该段路程上消耗的能量（J）；E_brake ＝ 进入摩擦副的总热量（J），对象是全车四轮。
• valid：① 只适用于车速有净变化的事件；② v₂ ＝ v₁（维持车速下坡）时左端为 0 而热量并不为零 ⇒ 必须换用式二；③ 有坡度时须补上势能项 m_veh·g·Δh，下坡时与动能项同号相加；④ 输出是全车总量，⛔ 未经 1.4 的四步分配链，不得用于任何单盘计算；⑤ 定设计边界时 E_regen 取 0（1.3）。
• desc：估一次制动事件的总热负荷，是能量约束工况下盘热容校核的入口量。
• example（教学假设值，不对应任何平台，⛔ 禁止照抄取用）：1.6 t、100→0 km/h、平路、E_regen ＝ 0、滚阻与风阻约 26 kJ ⇒ E_brake ≈ 617 − 26 ≈ 591 kJ（全车）；再走四步分配链得单前盘约 195 kJ。

式二　P_descent ＝ m_veh·g·v·sinθ − (P_roll + P_aero)

• vars：m_veh ＝ 实际载荷质量（kg）；g ＝ 重力加速度，取 9.81 m·s⁻²；v ＝ 车速（m·s⁻¹）；θ ＝ 坡角；P_roll、P_aero ＝ 滚阻与风阻消耗的功率（W）；P_descent ＝ 制动系统须持续耗散的功率（W）。⚠ 坡角 θ 与坡度百分比 i 是两套口径（i ＝ tanθ），本课一律用坡角；两者在小角度下接近而不相等，⛔ 不得混用，代入前必须写明取的是哪一套。
• valid：① 适用于车速基本恒定的稳速下坡；② 边下坡边减速时本式漏掉了动能项，须与式一相加，⛔ 两式不是二选一；③ 对电车须再减去当时可用的再生功率，而该项在长下坡上会收缩到 0（第 6 讲）；④ 输出同样是全车总量，仍须走四步分配链；⑤ 它是功率不是能量，⛔ 不得与式一的结果直接比大小。
• desc：判一个工况是不是功率约束，并作为稳态盘体平均温度 T_bulk 计算的输入功率。
• example：一次完整代入放在动手做里（那里给一组教学假设值并写明不对应任何平台）；⛔ 本节不预先给一组坡度与车速，避免它被当成可取用的工况定义抄走。

把两式的边界并排读一遍，会看到一件事：它们的失效边界恰好是对方的射程——式一在「速度不变」处失效，那正是式二的主场；式二在「边下坡边减速」处不完整，那正是式一补上的部分。⇒ 真实山路是两者叠加，⛔ 不是二选一。⚠ 本课另有两处「互套就是量级级错误」的地方（体平均式与半无限体解的切换、辐射 T⁴ 项与线化 h_r 的取舍），分别在第 2 讲展开。

本讲收口。三件事带走：① ½m_veh·v² 给的是全车，到单盘之间隔着四步，每一步都要写出来；② 前后轴分配与盘/片分配都不是常数，前者是减速度的函数、后者是热渗透率之比；③ 先判 t_event/τ，再选杠杆——能量约束看 m_disc·c_disc，功率约束看 h_eff·A，⛔ 交叉使用是无效功。下一讲拿本讲算出的 195 kJ 做输入，回答一个被本讲刻意推迟的问题：这份热落到盘上，究竟变成哪一个温度。
