F3-03 电桥润滑冷却一体化设计

课程代码 F3-03　|　板块 F 动力总成与整车其他热源 / F3 润滑与传动油温 时长 约 4 学时　|　难度 L3 专家 适合对象 做电驱总成（e-axle）油冷一体化的资深系统 / 结构工程师（专家选修） 前置 E1-02 电机油冷：喷油、甩油与端部绕组冷却；F3-02 变速箱／减速器油温控制与油冷器；A3-01 换热器 ε-NTU / LMTD 本讲义定位 讲清「电机与减速器共用一种油」这个决定牵出来的整条约束链：两路产热怎么合成一本账、油流量怎么反算、一种油怎么同时满足两组方向相反的要求、油怎么送到热点、高转速下卷气与气隙油带来的两项反噬、三条温度窗口怎么取交集、两台泵怎么分工。它不是一门电机热设计课（那是 E1 板块），不是油品化学课（配方与氧化寿命线的推导去向 F3-04），也不给任何一个可以直接抄进规格书的限值。

引言：一种油伺候两个主人，而这两个主人的要求方向相反

电驱三合一走到今天，绕组直接油冷已经不是可选项而是高功率密度方案的默认答案；而一旦电机和减速器被装进同一个壳体，下一个几乎必然发生的决定就是——它们共用一种油、共用一套油路、共用一台油泵、共用一个油-水换热器。这个决定省下的是一整套第二油路的重量、成本与包装空间，代价是把两个学科的约束压进了同一个瓶子里。

这门课要处理的难点，不在换热。喷油怎么强化换热、端部绕组热阻链怎么拆，前置课已经讲过了；油-水板换怎么选，方法学在 A3-01 换热器传热基础：ε-NTU 法与 LMTD 法。难点在「一种油伺候两个主人」这句话本身：电机那一侧要的是低粘、低电导率、对漆包线与磁钢涂层温和；齿轮那一侧要的是极压抗磨——而实现极压抗磨最成熟的那一类添加剂（硫／磷系）恰好会腐蚀铜、抬高电导率、可能侵蚀磁钢涂层。两个主人的要求，在同一个化学配方上是对冲的。

这条对冲会以四种不同的面貌出现在四个不同的评审桌上，而它们看起来彼此无关：

第一件，在选油那张表上。 有人拿一瓶手册上写着「重载车辆驱动桥用」的高硫磷极压齿轮油，去做油冷电机的样机试验。台架上齿轮那一侧一切正常——极压性能本来就是它最强的那一项；问题出在几百小时之后：漆包线漆膜变色、绕组绝缘电阻下降、油的电导率一路上行。⇒ 齿轮侧的性能指标不会告诉你电机侧正在被慢慢吃掉，因为这两条链的失效时间尺度差着两个量级。

第二件，在高转速的搅油上。 电机转速做到一两万转的量级之后，油被高速旋转件搅进大量空气。起泡的油进泵会气蚀、进喷嘴会让实际喷出的油量掉一截——而油压表可能一点异常都读不出来。绕组局部因此失冷，热点温度上去了，可整台机器的油温、油压、水温三个常规监测量全都正常。

第三件，在气隙里。 定转子之间那道一两毫米的缝，一旦有油被甩进去或渗进去，油的粘性剪切会在高转速下产生可观的寄生功率损失，而这份损失本身又变成热，还得由同一套油路带走。⇒ 你为了冷却而送进去的油，在气隙这一处是净负收益：既费功率又添热。

第四件，在温度限值这一栏。 电机热设计习惯只盯一条线——绕组绝缘等级；减速器润滑习惯只盯另一条——油的氧化寿命；磁路那边还有第三条——磁钢的退磁温度。三条线分属三个人，写在三份文件里，各自都「没超」。而共油之后它们量的是同一份油、同一个热源系统，真正的可用窗口是三者的交集，它必然比任何一条单独看到的窗口都窄。

本课要立的判断力是一条主线：把「共油」这个决定的全部代价一次性摊到桌面上，然后判断这个代价你付不付得起。 付得起，就按本课的六讲把参数一格一格定下来；付不起，就在设计早期把它改回双油腔——而不是等到样机跑了半年、绕组开始变色的时候才发现自己一直在付一笔没记过账的成本。

本课的射程与它答不了的问题。 本课只讲共油一体化这个决定带出来的耦合。它答不了五类问题：① 喷油射流换热关联式、端部绕组热阻链本身——属主 E1-02 电机油冷：喷油、甩油与端部绕组冷却；② 空心转子轴油道的离心方向判定、磁钢温度目标怎么来、油水换热器在电机侧的接口口径——属主 E1-03 油水混合冷却与转子冷却设计；③ 干式电机气隙／端腔的对流关联式与空气风摩损——属主 E1-06 干式电机的转子与端部热路：气隙对流、端部空腔与风摩损，⚠ 与本课第 4 讲那一项介质不同、机理不同，关联式一律不得互套；④ 油温上限里「抗氧上限」这条线本身怎么反算出来（膜厚比、齿面胶合、氧化寿命线）——属主 F3-04 润滑失效判据与油温上限的推导：动压/弹流油膜、λ 膜厚比、齿面胶合与氧化寿命线；⑤ 旋转域＋自由液面的 CFD 怎么建、搅油损失与卷气率怎么从仿真里提取——属主 J3-06 电驱油冷部件级 CFD：旋转域、自由液面与搅油损失的数值实现，本课只用它的结果。⚠ 本课引用的标准（电机绝缘耐热等级体系、油对铜片腐蚀试验、绝缘油介电强度试验体系、电驱专用油的电气与相容性评测体系）未逐条独立核对过原文，因此对它们只写标准号与它管什么对象、只写去向，⛔ 一个条款号、一个限值、一个等级号都不写；版次与代替关系以现行目录为准，引用前须核。

六讲的走法。 第 1 讲把两路产热并成一本账，按允许油温升反算油流量，并说清油-水板换这块「地板」为什么加大 UA 也抬不动；第 2 讲把两个主人的要求逐条摊开、给出选油约束表与「能不能共用一种油」的判法；第 3 讲讲油怎么真的送到热点，以及共油带来的那个新失效面——磨粒堵喷嘴；第 4 讲讲高转速下的两项反噬（卷气与气隙油粘性损失）；第 5 讲把三条温度窗口对齐取交集，并处理峰值扭矩瞬态；第 6 讲把机械泵与电子油泵的分工、流量—温度控制曲线与冷起动暖机合成一条可交付的控制策略。其后是典型案例、一次完整的选油与泵路实操。

第 1 讲　为什么走共油油冷：热阻瓶颈、两路产热合流与油-水板换这块地板

动手选油、选泵之前，先要答三个问题：为什么非得让油进到电机里去、共油之后这本热账该怎么记、这些热最后交给谁。这三问答不上来，后面五讲每一个参数都没有立足点。本讲同时把全课的符号钉死——因为本课要同时引用电机、齿轮、流体、传热、绝缘五个领域的符号，其中有四组会与前置课或兄弟课撞名。

1.1 水套冷电机的瓶颈是机壳到绕组那段热阻，不是水侧换热系数

是什么。 机壳水套方案里，绕组产的热要走这样一条串联路径：铜导体 → 槽绝缘与浸渍漆 → 定子铁芯 → 机壳过盈配合面 → 水道壁 → 冷却液。这条链上最大的两段热阻在前半段和中段——槽绝缘那一层的导热系数本身就低，而铁芯与机壳之间的配合面还有一段接触热阻，它随过盈量、表面粗糙度与热态变形而变，散差大到不能当常数用。

为什么这决定了功率密度上限。 把水侧换热系数提高一倍，只压缩了链条最末端那一小段；前面那几段一动不动。⇒ 继续在水侧做文章的边际收益迅速趋零，而绕组热点温度顶在绝缘等级上，连续功率就上不去了。这条判断在前置课里已经用完整的热阻链讲过（属主 E1-01 电机水冷（机壳水道）设计与换热强化 与 E1-02 电机油冷：喷油、甩油与端部绕组冷却），本课直接采用它的结论。

油冷买的是什么。 ⚠ 这里要防一个非常常见的读反：油冷的收益不是「油的换热系数比水高」——恰恰相反，同样流速下油作为换热工质在几乎每一项物性上都不如水。油冷买的是冷却面的位置：它把冷却面直接搬到端部绕组表面、槽内导体表面、甚至转子内部，从而把上面那条链里最贵的几段整段旁路掉。这一条也承接 E1-02 电机油冷：喷油、甩油与端部绕组冷却 的结论，本课不重复论证，但它是本课全部决定的出发点——⇒ 判一个给油方案好不好，第一问永远是「浇没浇到、盖了多少面」，第二问才是「换热系数多大」。

1.2 共油之后，热账必须并成一本：Q_total 的拆项与两侧各自的十行

是什么。 电桥共油之后，油要带走的热是两路之和：

Q_total ＝ Q_motor ＋ Q_reducer

其中电机侧至少拆到三项、减速器侧至少拆到四项：

侧	项	说明	谁给数
电机	铜损（直流＋交流附加）	随电流平方走，且随温度上升而增大——这是一条正反馈	电磁计算；高频交流附加损耗的机理去向 E1-04 Hairpin 扁线电机的散热特点
电机	铁损（磁滞＋涡流）	随频率与磁密走，高速工况占比显著上升	电磁计算
电机	磁钢涡流损	量小但落在最怕热的那个零件上，⛔ 不得因量小而合并	电磁计算；温度目标属主 E1-03 油水混合冷却与转子冷却设计
减速器	啮合损失	与载荷强相关	齿轮效率分解工具
减速器	轴承损失	含滚动体与保持架，与预紧、转速、油量相关	轴承供应商模型／效率分解工具
减速器	搅油损失	⚠ 窄义，口径见下	自由液面 CFD 或透明壳可视化，方法属主 J3-06 电驱油冷部件级 CFD：旋转域、自由液面与搅油损失的数值实现
减速器	油封与挡圈拖曳	⛔ 不并进搅油	密封件供应商数据／台架拖曳试验
共有	气隙内油的粘性损失	⚠ 共油方案特有的一项，第 4 讲专讲	CFD 或转子拖曳试验反解
共有	油泵寄生功率	泵功几乎全部变成油的热，⛔ 不得漏记	泵特性曲线×实际工作点

⚠ 搅油损失的窄义，本课直接承接 F3-02 变速箱/减速器油温控制与油冷器 的口径，⛔ 不另立一套：本课的「搅油损失」只含齿轮浸油产生的搅拌与抛油损失（含随之而来的风阻）；轴承拖曳、油封拖曳各自分列为独立热源。⇒ 拿到任何一份「搅油损失」或「spin loss」数据时，第一句要问的是它含哪几项，⛔ 不能直接收下。这一条在共油电桥上比在纯减速器上更要紧，因为共油方案里还多出一项气隙内油的粘性损失，它在有些文献里也被顺手归进「windage」这个词——⇒ 本课把它单列，符号与口径见 1.6 与第 4 讲。

1.3 拆账的四条口径纪律

纪律一：每一项都必须挂在一个具体工况点上。 扭矩、转速、油温、冷却液入口温度、持续时长，五项齐全。⚠ 「整车平均产热」这类不带工况的数在这本账里不成立，因为几乎每一项都是这五个量的函数——铜损随温度涨、铁损随频率涨、搅油损失随油温（也就是随粘度）掉、气隙油损随转速陡涨。五项里换掉任何一项，这张表要重填。

纪律二：闭合面画在哪里必须写在纸上。 共油电桥有三个常见的闭合面画法，它们算出的 Q_total 不是同一个数：① 画在油回路上——只记进入油的那部分热，壳体自然散热与经壳体传给冷却液的那部分不在内；② 画在整个电桥壳体上——总损耗全记，但其中有一部分从来没进过油；③ 画在油-水换热器油侧上——记的是最终要交给冷却液的那一份。⇒ 定油流量用 ①，定换热器用 ③，做整车能量流用 ②。⛔ 三者不得互相代入，也⛔ 不得把某一份文件里的「电驱总损耗」直接当成油要带走的热。

纪律三：油泵寄生功率必须进账，而且它进的是产热那一侧。 泵消耗的电（或机械）功，除了极小一部分变成油的动能与位能，其余全部变成油的内能。⇒ 加大油流量这个动作在账本上是两侧同时动的：右边（散热能力）涨，左边（产热）也涨。第 4 讲会给出这两条曲线交叉的判断方法。

纪律四：区分「稳态账」与「瞬态账」。 上面这本是稳态账。峰值扭矩短时工况下，热惯性会让相当一部分热先存进金属里而不是立刻进油——⇒ 用稳态账去定电子泵的流量，在瞬态上会失守。这是第 5 讲的主题。

1.4 按允许油温升反算油流量：式子很短，前提有三个

式子。 拿到闭合面①下的 Q_total 之后，油的质量流量由允许油温升反算：

ṁ_oil ＝ Q_total / (c_p,oil · ΔT_oil)

其中 ΔT_oil ＝ T_oil,mot,out − T_oil,mot,in，是油走完整个电桥内部之后的总温升（⚠ 这里的进出口指的是电桥内部这一段，符号口径见 1.6）；c_p,oil 是油的定压比热容，须写明取在哪个温度。

前提一：ΔT_oil 是设计者选的，不是物理给的。 它是一个预算分配——你在「油进电桥时有多凉」和「油出电桥时有多热」之间划一条线。划得窄（ΔT_oil 小），需要的流量大、泵功大、卷气与气隙油损都跟着涨；划得宽，流量小，但油路末端那些零件看到的油温高，热点裕度被吃掉。⇒ ΔT_oil 不是输入，是本课第 6 讲要交付的设计变量之一。

前提二：这个式子给的是「平均」，而失效发生在「局部」。 ṁ_oil 满足了总的热平衡，不代表每一处热点都被浇到。⚠ 共油方案里这一条尤其危险，因为油路是并联分流的：一部分喷端部绕组、一部分进空心转子轴、一部分去齿轮与轴承。总流量够，不等于每一支的分流量够；而分流比几乎不可测（第 3 讲 3.6）。⇒ 总流量是必要不充分条件。

前提三：c_p,oil 随温度变，且不同油品之间有差异。 车用润滑油／传动油在 80~120 ℃ 区间的定压比热容典型落在 2.0~2.4 kJ/(kg·K) 量级（典型区间，来源级别为油品数据表／手册级，⛔ 不是标准值），并随温度上升而缓慢增大。⇒ 报流量时必须同时报你取的 c_p,oil 与它对应的温度，⛔ 不得只报一个流量数。

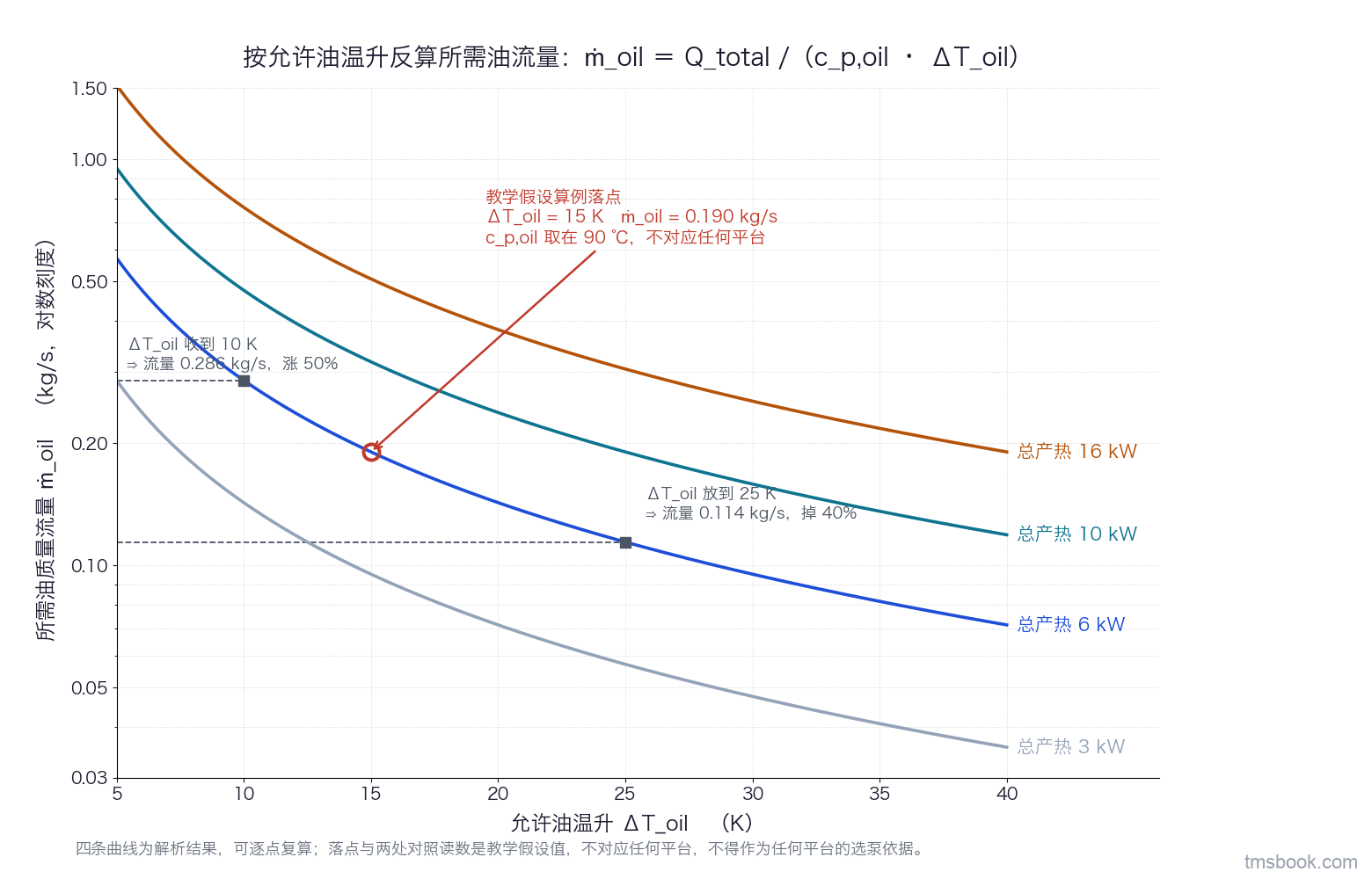

教学算例（教学假设值，不对应任何平台，⛔ 不得取用）。 取 Q_total ＝ 6.0 kW（闭合面①），c_p,oil ＝ 2.1 kJ/(kg·K)（取在 90 ℃），ΔT_oil ＝ 15 K：

ṁ_oil ＝ 6000 / (2100 × 15) ＝ 0.190 kg/s

若油密度取 830 kg/m³（教学假设值），换算成体积流量：

V̇_oil ＝ 0.190 / 830 × 60000 ≈ 13.8 L/min

⚠ 这一组数的用途只有一个：让你看清ΔT_oil 这个旋钮的杠杆有多大。把 ΔT_oil 从 15 K 收到 10 K，流量立刻涨到 20.6 L/min（涨 50%）；放到 25 K，掉到 8.3 L/min（掉 40%）。⇒ 在选泵之前，ΔT_oil 这条线值得单独开一次评审。

1.5 油-水板换是最后一块地板：加大 UA 抬不动它

是什么。 共油电桥的热最终有两条出口：一小部分从壳体自然散给周围空气，绝大部分经油-水板式换热器交给整车冷却液回路。换热器油侧带走的热按效能法写：

Q_HX ＝ ε · C_min · (T_oil,HX,in − T_cool,in)

其中 ε 是换热器效能（无量纲），C_min 是两侧热容流率中的小者（W/K），C_oil ＝ ṁ_oil·c_p,oil，C_cool ＝ ṁ_cool·c_p,cool。ε-NTU 方法本身的属主是 A3-01 换热器传热基础：ε-NTU 法与 LMTD 法，板换本体的选型属主是 G3-01 Chiller（板式换热器）设计与选型，本课不重推。

要读对的那一句。 括号里的 T_cool,in 是这条油路能达到的温度地板——⚠ 无论 UA 做多大，油出口温度只能无限逼近它，⛔ 永远到不了它以下。这段剩余距离本课记作逼近温差 ΔT_approach ＝ T_oil,HX,out − T_cool,in。⇒ 加大 UA 能做的事只有一件：把 ΔT_approach 压小。它一个字都改不了地板本身。

这在共油电桥上为什么特别要紧。 电驱在整车冷却回路里通常不是第一个用户——它前面可能还串着功率电子、车载充电机、或者一个已经吸过热的散热器出口。⇒ 你拿到的 T_cool,in 本身就是被别人抬高过的。⚠ 而油这一路的温度窗口上限（第 5 讲的三条线取交集）又比水路窄。两头一夹，共油电桥的可用温度带常常只有十几到二十几 K 的量级（⚠ 平台相关量，见下），而这条带子里还要塞进油温升 ΔT_oil、逼近温差 ΔT_approach、以及从油到绕组热点那一段温差。

⚠ 这是一个平台相关量。 「可用温度带有多宽」由三件事共同决定：整车冷却液回路给电驱的取水点温度、所选油品的抗氧上限、绕组绝缘系统的等级。常见量级落在十几 K 到三十几 K 这个带里，常见值锚点可取 25 K 量级作为早期布置阶段的占位数。⚠⚠ 这是典型参考值，⛔ 不是验收依据，必须以本平台的实测与三条限值线的实际取值确认。拿到它的路：向整车热管理要该取水点在标定极限工况下的冷却液温度上限（不是标称值），向油品供应商要抗氧上限的反算依据（方法属主 F3-04 润滑失效判据与油温上限的推导：动压/弹流油膜、λ 膜厚比、齿面胶合与氧化寿命线），向电机方要绝缘系统的极限热点温度与已扣除的裕度（属主 E1-05 电机温升限值、绝缘等级与降额）——三者到齐才能算出这条带子。

⇒ 一条直接可用的判据：当冷却液侧本身已经顶在高温保护边缘时，加大板换 UA 这条路整条作废；此时唯一的解是把地板换掉（独立油-气冷却器）或者把热挪走（回路重排、串联次序改变，属主 E4-02 多合一冷却回路共用与温度协调）。这条判据与 F3-02 变速箱/减速器油温控制与油冷器 第 1 讲给出的那条同构，本课直接沿用，⛔ 不另立。

1.6 全课符号约定与四组跨课撞名，在这里一次钉死

为什么必须在第 1 讲就钉。 本课要同时用到电机、齿轮、流体、传热、绝缘五个领域的符号。其中有四组会与前置课或同板块兄弟课撞名——读者带着别的课的符号习惯读到本课，会把两个量纲相同而分母不同的量读成同一个，然后拿去互代或比大小。⚠ 这一类错误最危险的地方在于：式子照样算得出一个数来，没有任何东西会报错。

组	本课怎么写	与它撞名的是什么、桥在哪
① 转速	n ＝ 转速（r/min）；ω ＝ 机械角速度（rad/s），ω ＝ 2π·n/60	承接 E1-02 电机油冷：喷油、甩油与端部绕组冷却 的写法。⚠ E1-06 干式电机的转子与端部热路：气隙对流、端部空腔与风摩损 因为 n 被幂次占用而改写 n_rot——那是它的门内约定，两者指同一个物理量，可互认。⛔ 本课全课不用 n 表示任何幂次，指数一律写 a、b
② 粘度	ν ＝ 运动粘度（mm²/s），必须写明取在哪个温度；μ ＝ 动力粘度（Pa·s）	承接 E1-02 电机油冷：喷油、甩油与端部绕组冷却。⛔ 全课禁止用 ν 表示转速
③ 电导率	σ_oil ＝ 油的体积电导率（本课统一写 pS/m）	σ 在 F3-04 润滑失效判据与油温上限的推导：动压/弹流油膜、λ 膜厚比、齿面胶合与氧化寿命线 是综合粗糙度（μm）。⛔ 本课电导率一律带下标，⛔ 不裸写 σ
④ 热流率与流量	Q 带下标一律是热流率（W）；体积流量写 V̇_oil（L/min），质量流量写 ṁ_oil（kg/s）	承接 E1-02 电机油冷：喷油、甩油与端部绕组冷却 与 F3-02 变速箱/减速器油温控制与油冷器 的同一条口径。⛔ 禁止用 Q 表示体积流量
⑤ 功率与压力	P ＝ 功率（W）；p ＝ 压力（Pa 或 bar）；Δp ＝ 两点之间的压差（Pa 或 bar），⚠ 它是一个差值、⛔ 不是压力本身，全课凡写压差一律带 Δ	承接 E1-02 电机油冷：喷油、甩油与端部绕组冷却。大小写是唯一区别，⛔ 不许混用；⛔ 也不许把 Δp 与 p 互代
⑥ 油温测点	全课禁止裸写 T_oil。油池 T_oil,sump；换热器油侧进出口 T_oil,HX,in / T_oil,HX,out；电机进出油 T_oil,mot,in / T_oil,mot,out	⚠ 换热器油侧出口与电机进油是同一个物理点，两个参照物下下标恰好相反——这一条与写法承接 E1-03 油水混合冷却与转子冷却设计
⑦ 逼近温差	ΔT_approach ＝ T_oil,HX,out − T_cool,in（K）	F3-02 变速箱/减速器油温控制与油冷器 写 ΔT_approach，E1-03 油水混合冷却与转子冷却设计 写 approach（逼近度，K）——同一个量、同一个口径，可互认。⛔ 不得与效能 ε（无量纲）比大小
⑧ 温度限值	T_hotspot ＝ 绕组热点温度；T_class ＝ 绝缘系统极限热点温度；T_mag ＝ 磁钢温度；T_ox ＝ 油的抗氧上限	T_hotspot 与 T_class 承接 E1-05 电机温升限值、绝缘等级与降额；T_mag 承接 E1-03 油水混合冷却与转子冷却设计；T_ox 的取值方法属主是 F3-04 润滑失效判据与油温上限的推导：动压/弹流油膜、λ 膜厚比、齿面胶合与氧化寿命线

⚠⚠ 单独钉一条跨课的桥：本课的「气隙 windage」与 E1-06 干式电机的转子与端部热路：气隙对流、端部空腔与风摩损 的「风摩损」不是同一个量。 这一条是本课最容易被互代的地方，必须当场说清：

	E1-06 干式电机的转子与端部热路：气隙对流、端部空腔与风摩损 的风摩损	本课第 4 讲的气隙油粘性损失
本课／该课符号	P_w	P_gap,oil
气隙里是什么	空气（干式电机）	油、或油气两相（共油油冷电机）
主导机理	空气的粘性剪切与压差做功	油的粘性剪切，且粘度随温度剧烈变化
与转速的标度	力矩 ∝ ω²、功率 ∝ ω³	与油量、油的分布形态、是否成膜强相关，指数不是一个定值，见 4.4
数量级	干式高速机上可观	同转速下可比空气那一支高出一个量级以上（因为 μ_oil ≫ μ_air）

⛔⛔ 两者的关联式一律不得互套——E1-06 干式电机的转子与端部热路：气隙对流、端部空腔与风摩损 自己也写了这条硬边界。⚠ 更要防的是反向误读：不要因为「干式风摩损在我这台机器上算下来不大」，就推断共油方案的气隙损失也不大。介质换了，量级就换了。

本讲小结：这一讲交付四样东西。① 油冷买的是冷却面的位置——判给油方案先问浇没浇到，再问换热系数；② 共油之后热账并成一本，至少九行，其中气隙油粘性损失与油泵寄生功率是最常整项漏掉的两行，而三个闭合面算出的 Q_total 不是同一个数，⛔ 不得互代；③ ṁ_oil 由 ΔT_oil 反算，而 ΔT_oil 是设计变量不是输入，且它只保证总账、⛔ 不保证每一支分流够；④ 油-水板换只压得动逼近温差、抬不动地板，冷却液侧顶到边缘时加大 UA 整条作废。此外符号在 1.6 钉死，其中最要紧的一条是：本课的气隙油粘性损失与干式电机的空气风摩损是两个量。下一讲回答那个真正的难点——一种油，怎么同时满足两组方向相反的要求。
