F1-02 精确冷却/分体冷却与缸盖缸体温度管理

课程代码 F1-02 · 板块 F 动力总成与整车其他热源 / 发动机冷却 时长 约 4.0 小时（8 讲） 前置 F1-01 发动机冷却系统设计；A1-02 对流换热与换热系数估算；A2-03 沸腾与两相流基础 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 F1-02 大纲的完整展开版

---

按任务导航

你手上的事	直接看	还要配
给一个新缸盖水套定关键区验收判据	第 3 讲：v_crit 取在哪个截面、无死区判据、流速为什么只是代理量	第 1 讲（拆账：瓶颈在金属侧还是冷却液侧）· 第 2 讲（金属温度上限由材料与寿命目标反推，⛔ 不由冷却系统定）
判一份 CHT 报告能不能支持「允许受控沸腾」	第 5 讲：过热度窗口 ΔT_sat、裕度 M_CHF 与要扣的四路不确定度	第 7 讲（这份 CHT 带没带沸腾模型——单相稳态结果在结构上就算不出沸腾）· 第 8 讲（台架标定兜底）
定分体冷却两回路目标温度并说清它随负荷怎么变	第 6 讲：拓扑、两个控制量、目标温度 map 与冷起动时序	第 2 讲（两侧上下界与高负荷段的方向翻转）· 第 5 讲（缸盖侧目标往上抬之前先过沸腾裕度）
排查一台样机鼻梁区金属温度超限	第 1 讲：串联热阻拆账，当场判这段温升由哪一项贡献	第 4 讲（分配是否被缸垫孔与铸造散差吃掉）· 第 8 讲（测点定位误差经梯度放大——先排除量具）
标定缸垫限流孔的孔径与公差	第 4 讲：孔径—流量敏感度、孔位比孔径更敏感的那一类	第 3 讲（先有关键区的流速与温度目标）· 第 6 讲（支路取水点落在哪一侧，决定劈分比可不可比）

⛔ 本课不覆盖（一 · 不讲哪些题目）：大小循环、节温器、散热器与风扇匹配、膨胀水壶与系统压力口径 ⇒ F1-01 发动机冷却系统设计（大小循环、节温器）；电子水泵与按需冷却的控制实现与标定 ⇒ F1-03 电子水泵与按需冷却控制、K6-01 热管理标定流程与工具（INCA/CANape）；暖机策略在整车层的热账分配 ⇒ F1-04 暖机策略与快速暖机热管理；沸腾机理、流型与两相压降 ⇒ A2-03 两相流基础：沸腾、冷凝与流型；共轭传热方法本体（界面条件、网格、瞬态加速）⇒ J2-04 共轭传热（CHT）仿真方法；对流关联式的推导与适用边界 ⇒ A1-02 对流换热：自然对流、强制对流与换热系数估算；并联等压降配平与节流孔调阻的一般方法 ⇒ A2-01 管网水力学：沿程/局部压降与流量分配、B3-01 冷却液回路拓扑：串/并联、多回路耦合与模式切换、D2-01 电池液冷冷板设计：流道、压降与温差均匀性、J3-02 电池包液冷流道 CFD 与流量均匀性；铸造工艺与砂芯、铸铝材料高温性能 ⇒ G8-03 集成模块的流道注塑/压铸工艺与密封、I5-01 面向制造与装配的设计（DFM/DFA）、H1-04 铸造铝合金（压铸为主）的材料特性与热管理壳体选材；冷却液配方、气蚀添加剂与劣化 ⇒ H7-01 冷却液（乙二醇型）配方、性能与劣化；热应力与热机械疲劳寿命评估 ⇒ J5-02 热应力、热变形与热疲劳仿真；涡壳与增压器本体 ⇒ F2-06 涡轮增压器本体热管理：涡壳/轴承体冷却、停机热浸与机油焦化、电动增压器；机油热管理与油温上限 ⇒ F3-01 机油热管理与机油冷却器设计、F3-04 润滑失效判据与油温上限的推导：动压/弹流油膜、λ 膜厚比、齿面胶合与氧化寿命线。

⛔ 本课不覆盖（二 · 真正不给的数），只有三类：① 标准条款的限值与等级号——本课引用的两个体系（GB/T 往复式内燃机性能与试验相关标准体系、SAE J 内燃机冷却与传热技术规范体系）只写它们管什么、去哪儿查，版次与代替关系以现行目录为准、引用前须核，⛔ 不写条款内容；② 本项目自己的验收阈值——你的平台的金属温度门限、两回路目标温度的验收线、M_CHF 的取值、缸孔变形与装配公差的允收值 ⇒ 由本项目的材料与寿命目标（H1-04 铸造铝合金（压铸为主）的材料特性与热管理壳体选材、J5-02 热应力、热变形与热疲劳仿真）、台架标定（K6-01 热管理标定流程与工具（INCA/CANape） 与第 8 讲）给出；③ 教学假设之外的具体产品参数——CHF 关联式的系数、爆震标定灵敏度系数、座圈材料温度上限与座圈接触热阻 R''_seat（这一类里的这两项本课未取得可信区间；⚠ 全课这样明说的共 十一项，逐项与它们各自的去向在「小结与课程衔接」最后一条边界里列全）⇒ 由供应商数据表加本项目实测反标给出（第 7、8 讲）。⚠ 其余平台相关量本课照给典型带与常见值锚点（例：缸盖回路目标冷却液温度常见落在 85~95 ℃，多数分体冷却方案放在 90 ℃ 附近）——⚠ 典型参考值、⛔ 不是验收依据，你的平台须实测确认；→ 拿到它的路：第 2 讲的上下界表反推 ＋ 第 5 讲的沸腾裕度校核 ＋ 台架与整车标定（K6-01 热管理标定流程与工具（INCA/CANape））。

引言：这门课交的不是一个更低的水温

缸盖想凉、缸体想热——这句话做发动机冷却的人都会说。问题是说完之后，桌上并没有多出任何一个能签字的东西。真正要交出去的是三样：缸盖侧与缸体侧各自的目标温度（且缸体侧是一张 map、不是一个数）、一张关键区验收表、一条受控沸腾的工作窗口与它的裕度。这门课的八讲，就是把那句口号一步步换成这三张表。

钉子①：分配流量预算的钥匙是几何，⛔ 不是泵。缸盖侧的上界由火力面燃气侧金属温度 T_wall,gas 与爆震裕度定、下界由暖机与低温冷凝定；缸体侧的上界由缸壁上止点区金属温度 T_bore、缸孔变形与高负荷段的爆震裕度定、下界由摩擦收益与暖机速度定——四条互不相同的机理链，各自给出一个上界或一个下界，⛔ 不可能用同一个水温同时满足，⛔ 也不许写成「一侧定了、另一侧跟随」。而两侧共用的是同一份流量预算：把泵做大改的是这份预算的总量，⛔ 不是它怎么分。真正重新分配它的是几何——水套截面收缩与导流筋、水套下沉深度、鼻梁区定向供流孔、缸垫限流孔、deck 型式。「精确冷却」这个词的本义就在这里：把有限流量精确送到关键区，⛔ 不是把流量做大；而分体冷却是在这份预算之上再加一把阀，让两侧的目标温度可以分别被控制。⇒ 由此还得到本课对「交付物」的一条硬要求：「装了分体冷却」「换了大流量泵」「把缸垫孔开大了」都不是交付物——那是物料与尺寸；交付物是判据，是表的结构、取样口径与限值的来源。

钉子②：本课所有判据的落点都是局部量，⛔ 一个都不是平均量。缸盖出水温度 T_out,head、总流量、进出口温差，这三个最容易拿到的数，恰好是本课最不该拿来验收的三个数。原因是一笔面积账：热点区只占火力面投影面积的百分之几，即便它的局部热流密度是面均值的两三倍，它对火力面热量的贡献也只有一成上下（按下面那组教学假设值 5%×2.5 ＝ 约 12%）；而火力面热量本身又只是进入冷却液那一格的一部分 ⇒ 再折一次，它对进缸盖水套那一格热量的贡献就只剩个位数百分比（约 6%）。⇒ 鼻梁区热流翻一倍，传到缸盖出水温度上是零点几 K 的量级，落在仪表分辨率与测量不确定度之下（这一算取热点面积 5%、局部热流为面均值 2.5 倍，属教学假设值，⛔ 不对应任何平台，第 1 讲会把它摆成一张拆账）。⇒ 后果不是「不够灵敏」，而是在结构上就看不见本课要防的那一整类失效：鼻梁区开裂、排气门座衰退、火力面变形、缸孔变形、局部干烧、湿式缸套气蚀，以及方向相反的暖机过冷侧失效——没有一条会先在平均量上报警。

⇒ 今天就能用的一条：拿到任何一条冷却判据，当场问三句——取在哪一点？用什么口径取样？限值由谁给出？三件缺一，这条判据既不能被复现，也不能被证伪，它在评审桌上就只是一个数。⛔ 不许用「水温正常」为任何局部判据背书；反过来也⛔ 不许把局部量当成整车控制量去闭环——局部金属温度没有量产传感器，能闭环的只有出水温度，这两件事必须分开说（第 6 讲再钉一次）。

反钉子：「怕的不是核态沸腾，怕的是膜态沸腾」⛔ 不等于「那沸腾就不用怕」。这一步在人心里几乎是自动完成的，因为第 5 讲确实会告诉你核态沸腾把有效换热系数抬了约一个量级（量级带，两侧都随工况移动，⛔ 端点不可承诺），而且它是被鼓励的。而正确的读法方向相反：允许沸腾之后，你要守的东西变多了、⛔ 不是变少了。本课把两个读反方向都摆出来——只批评其中一头，是这个题目最常见的写法。

方向 A（追沸腾）：你会去把水泵转速调低、把缸垫孔改小、把节温器目标温度抬高，并且不再把系统压力与液位当硬约束，理由是「反正允许沸腾」。三层后果，一层比一层难发现：① 裕度是两头同时缩的——降流速与降过冷度让临界热流密度 q''_CHF 下降（分子变小），抬水温让同一处的壁面过热度上升、局部热流沿 q''_nb ∝ ΔT_sat³ 迅速上抬（分母变大），而这两侧在标定台账上是两张不同的表，没有人会把它们乘在一起看；② 窗口不是在台架上被平移的，是在整车上被平移的——加压盖开启压力的公差与老化、密封失效、高原、低液位、冷却液浓度漂移与添加剂耗尽，每一样都直接搬动饱和温度 T_sat，而窗口标定是在平原、满液、新液、恒定环温下做的；③ 失效局部、突然、不可逆，而所有常用读数都不显形——越过临界之后壁面被气膜盖住，局部金属温度的阶跃是百 K 量级而不是几 K（这是流型突变、⛔ 不是换热系数微调；量级带，端点⛔ 不可承诺，→ 拿到它的路是带内部壁温测点的台架实测，见第 8 讲），而同一时刻缸盖出水温度可以一格不动，不带沸腾模型的稳态 CHT 也算不出这个阶跃；它显形的地方是耐久后期的鼻梁区裂纹与排气门座衰退，那时距离做出这个决定已经过去几个月。⚠⚠ ②③ 叠在一起才是最要命的形态：一次高原满载爬坡把窗口平移过去，回到平原后所有读数恢复正常，而金属已经记住了那一次——热机械疲劳是累积损伤，⛔ 它不会因为工况恢复而复原。

方向 B（一律消灭沸腾）：同样是读反，只是反向。你会去把总流量与泵功一路加大、把目标水温整体压低。代价三条：泵功在同一条系统阻力曲线上按约三次方上涨；缸体过冷使油膜黏度上升、摩擦上升、暖机变慢，把分体冷却本来要赚的那部分油耗又赔回去；而鼻梁区的金属温度常常几乎不动——那里的瓶颈在几何与金属侧（水套下沉不到位、砂芯壁厚约束、导热路径绕过气门座），⛔ 不在冷却液侧的对流热阻。⇒ 花掉了泵功与油耗，买回来一个没有改善的热点，还把真因掩盖了一轮。第 1 讲的串联热阻拆账，就是为了当场把这笔账算给你看。

⇒ 正解不在这两个方向里选。受控沸腾是一个被守住的工作点：它要求比单相冷却更严格地约束局部流速、局部过冷度与系统压力。⇒ 判据不是「沸不沸腾」这个是非题，而是「在最不利工况叠加下还剩多少裕度，这个裕度由谁给、用什么方法核、不确定度扣了没有」。⚠ 本课把这条裕度记作 M_CHF ＝ q''_CHF / q''_local（≥1，越大越安全）；这个记法与这条判据的写法，是本课为把裕度做成可核算量而归纳的，⛔ 不是任何标准、也⛔ 不是本课程体系既有的定义，它的取值须由本项目按测量不确定度与最不利工况叠加自行确定。

副反钉子：「缸体想热」⛔ 不是全工况成立的。它在冷起动与中低负荷成立（油膜黏度下降、摩擦减小、暖机加快），而在接近爆震极限的高负荷段方向翻转：缸壁热会经压缩过程抬高末端气体温度、吃掉爆震裕度，此时缸体侧同样要强冷。⇒ 缸体目标温度是一张随负荷（并受转速、进气温度、燃料辛烷值影响）变化的 map，⛔ 不是一个数；把「缸体想热」当成全工况常量去标定，等于自己造出一个爆震问题，再靠推迟点火去补——而推迟点火的油耗代价常常大于那点摩擦收益。⇒ 因此⛔ 不得用「分体冷却＝缸体保温」这一句话概括本课；⛔ 也不得把翻转做成硬切换——切换必须带迟滞与限速，否则会在翻转带上来回甩（第 6 讲）。

方法上还有一条纪律：本课要画的不是一个全集，是八个。分别是——被约束的量（沿「谁被保护 × 这个量从哪来」两维数，⛔ 不沿「台架上装了哪些传感器」数）·缸盖与缸体上的热点（沿「燃气侧热流最高的地方」数）·把热从关键区拿走、或不让它产生的手段（沿「冷却液侧」数）·受控沸腾窗口被平移或压缩的原因（沿「冷却液侧参数」数）·分体冷却的拓扑（沿「阀装在哪」数）·内部壁温的获取手段（沿「传感器」数）·典型失效（沿「过热」数）·本课与相邻课的边界（沿「本课讲什么」数）。每个全集都当场做两问自检：我沿什么线索数的？有没有不在这条线上、却同属这个集合的？其中五个全集的第二问各拓出一整类，而那一整类正是沿单一线索必漏的——沿「冷却液侧」数手段会整类漏掉金属侧、源侧与系统侧（后两类常常比加流量便宜一个数量级）；沿「阀在哪」数拓扑会漏掉支路取水点，而它决定「缸体零流量」到底是不是真的零流量；沿「传感器」数测温手段会漏掉破坏性手段、事后回推与仿真；沿「过热」数失效会漏掉过冷侧那一整类，而分体冷却恰恰是为过冷侧设的。⇒ 正文里每个全集的每一项都跟着「在本课射程内／只给类型与去向／明确不在本课」的标注与它归哪一讲，⛔ 未列入的项一律显式成行，⛔ 不默认当成禁止或不存在。

全课路线图。第 1 讲把热流、热点与串联热阻拆账做出来，钉住「局部量」这个落点；第 2 讲把两侧的上界与下界摆全，连同它随负荷翻转的那一段；第 3 讲讲几何导流的本义与关键区验收判据（并说清流速只是代理量）；第 4 讲把设计意图交给制造，看它被缸垫限流孔、deck 型式与水套可铸性吃掉多少；第 5 讲把受控沸腾的窗口、裕度与它的平移源写死；第 6 讲把两回路的拓扑、目标温度 map 与冷起动时序接起来；第 7 讲用共轭传热把局部量算出来；第 8 讲用内部壁温实测把它验回去，并交出那份交付清单。

最后钉两条贯穿全课的口径，请先读一遍再进第 1 讲。其一，⛔ 全课禁止裸写「壁温」：火力面燃气侧写 T_wall,gas、水套侧写 T_wall,cool，两者相差一整段金属侧温降（教学算例里这一差可达数十 K）——本课所有金属温度上限指 T_wall,gas 的循环时均值；所有沸腾判据只认 T_wall,cool，⛔ 两者不得互相代入，也⛔ 不得用同一条限值管两侧（用火力面温度算过热度会把沸腾风险系统性高估，用水套侧温度比材料许用温度则会把可靠性风险系统性低估，两个方向的错都在）。其二，分体冷却两回路的「目标温度」一律指冷却液侧的控制温度——节温器或阀能直接控制的那个量；金属温度是被约束量，由目标温度、热流与几何共同决定，⛔ 不得把金属温度上限直接写成回路目标温度，那等于把整条热阻链当成了零。

第 1 讲　热从哪儿来、走哪条路、落在哪一面：把「局部量」这个落点钉死

这一讲不解决任何一个具体的水套几何问题，它只做一件事：把「本课所有判据都落在局部量上」这句主张，变成一笔能在纸上算出来的账。算完之后你会发现三件事——加大流量为什么常常对热点无效、同一份壁温数据为什么两个人能读出相反结论、以及「水温正常」这句话为什么对鼻梁区几乎没有信息量。后面七讲的每一条判据，都要回到这一讲交出的这几笔账上来取样。

这一讲交出的绝大多数绝对量仍是平台相关量。凡是写「典型参考值」的地方，请连同它后面那句「⛔ 不是验收依据」与「拿到它的路」一起读——那三样是一个整体，缺一样这个数就不能用。

本讲用到的量与符号（本讲开头一次列清，后面不再中途插入符号规定）：

• q''——热流密度（通用记号），W/m²；大数用 MW/m²，全课统一写法 1 MW/m² ＝ 10⁶ W/m²。⛔ 全课禁止裸写 q'' 而不说它取在哪个面、是燃气侧还是冷却液侧；
• q''_gas——燃气侧传给火力面金属的循环时均热流密度，W/m²。⛔ 不是循环内峰值；
• h——对流换热系数（通用记号），W/(m²·K)。⛔ 全课禁止裸写 h 而不说是哪一侧——它自带参考温度口径，换一个参考温度 h 变了而金属表面温度一个字没变；
• h_cool——冷却液侧换热系数（单相强制对流值），W/(m²·K)；
• T_wall,gas——火力面燃气侧金属表面温度（时均），℃。本课所有金属温度上限指的都是它；
• T_wall,cool——同一块金属水套侧的表面温度，℃。沸腾判据只认它；
• T_cool——冷却液局部主流温度，℃。⛔ 不是出水温度；
• T_out,head——缸盖出水温度（与整车仪表水温同源），℃。本课的控制量之一，⛔ 不作任何局部判据的验收量；
• T_seat——排气门座圈的金属温度，℃；
• T_sat——冷却液在当地绝对压力下的饱和温度，℃。⛔ 它不是常数（随系统压力、海拔、液位与配方浓度移动，展开在第 5 讲）；
• ΔT_sat——壁面过热度 ＝ T_wall,cool − T_sat，K；
• ΔT_conv——冷却液侧对流温降 ＝ T_wall,cool − T_cool ＝ q''/h_cool，K；
• R''——单位面积热阻（通用记号），m²·K/W。串联拆账一律用它，R''_gas / R''_metal / R''_seat / R''_cool 分列；
• R''_seat——气门座圈与缸盖之间的接触热阻，m²·K/W；
• λ——材料导热率，W/(m·K)。λ_Al（铝合金缸盖／缸体）与 λ_FC（铸铁缸体／缸套）分列；
• t_deck——火力面板厚（缸盖 deck 厚度），mm；
• φ_split——缸盖／缸体流量劈分比，无量纲（写作百分比或比值），定义见 1.1；
• Q̇——热流量（功率量纲的热），W。⛔ 热与电、热与机械功不得相加或约分；⛔ 全课不用 Q 表示流量，体积流量另有记号（第 3 讲）；
• n_eng——发动机转速，rpm。⚠ 本课把通用计数字母 n 占给了转速 ⇒ 本课数个数一律用 N_ 前缀（测点数、缸垫孔数、缸数），⛔ 不许裸写 n 表示「第 n 个」。

本讲的三条口径（同样一次说完）：① 「时均」指一个完整四冲程循环（720 °CA）的时间平均，⛔ 不是峰值、⛔ 不是任一曲轴角瞬时值；② 热流密度的面基准一律取火力面几何投影面积（缸径圆面积对应的那一块），⛔ 不用含凹凸与粗糙度的实际表面积；同一条串联链上的每一项 R'' 用同一基准面、⛔ 中途不换。⚠ 这条规矩管的是一条链之内：座圈那一路是另一条热路，它有自己的传热面（座面接触面积），⛔ 与火力面投影面积不是同一个面 ⇒ 要把 R''_seat 串进火力面这条链、与另外三项同列比大小，必须先按面积比折算到火力面几何投影面积上，⛔ 不得原值搬用；两张拆账表的数值同理（第 7 讲 7.4 节末再钉一次）；③ 温度写 ℃，温差／过热度／梯度写 K，⛔ 不混写；温度取整数 ℃、温差取整数 K、热流密度取两位有效数字。⚠ 这条舍入规矩有一个写死的例外：凡是由另一个量按比例或按公式折算出来的温差与温度梯度——如按 26% 折出的过热度 12.6 K（5.3）、由 q''/λ 折出的梯度 7.7 K/mm 与它对应的定位误差 ±3.8 K（8.2）——一律保留一位小数；把它们四舍五入成整数，会把这些数唯一要说明的那个比例关系抹掉。

1.1 本课只做一次二次拆分：从「进冷却液那一格」再拆成缸盖／缸体／支路

是什么。本课不重建整机热平衡——燃料热能怎么分成有效功、排气焓与冷却液这三份，那是 F1-01 发动机冷却系统设计（大小循环、节温器） 第 1 讲的活，本课直接接过它的输出：一个热流量 Q̇，即散给冷却液的那一份。本课要做的只是把这一份再拆成三格：

1. 进缸盖水套——热点与沸腾的主战场，本课第 1、3、5、7 讲全部落在这一格；
2. 进缸体水套——摩擦与暖机这一侧的所有收益都在这一格里；
3. 各支路——暖风芯体、机油冷却器、EGR 冷却器、涡壳、节气门体、变速箱油冷器。它们不是本课要控温的对象，但它们的取水点落在哪一侧，决定了分体冷却的隔离度是不是真的（第 6 讲展开）。

在这三格上定义本课最早出现的一个共享量：

φ_split ＝ 进缸盖水套流量 ÷（进缸盖水套流量 ＋ 进缸体水套流量）

⛔ 分母不含暖风芯体、机油冷却器、EGR 冷却器、涡壳、节气门体、变速箱油冷器等任何支路。

为什么这一步不能跳。因为「劈分比」这个词在两份报告里可以指两件不同的事。分母含不含支路、支路取水点在缸盖侧还是缸体侧，这两个开关一动，同一台机器能报出差着十几个百分点的两个 φ_split，而两份报告的封面上都写着「流量劈分比」。后面第 3 讲讲几何导流、第 4 讲讲缸垫孔标定、第 6 讲讲零流量，全都要用这个量做输入——分母不统一，那三讲的讨论就是在三个不同的量上进行。这是本课最早出现、也最容易被跳过的一处口径错。

工程量级。缸盖侧通常拿走这三格里的大头：φ_split 常见落在 6:4 ~ 8:2 一档，多数常规（非分体）汽油机方案落在 7:3 附近；分体冷却方案在缸体支路切断时可以到 10:0。⚠ 典型参考值，⛔ 不是验收依据，你的平台须实测确认，且报值时必须同时写明分母定义与各支路取水点。→ 拿到它的路：水套 CFD 的分支流量后处理 ＋ 台架的分支流量实测（超声式或插入式流量计）。

今天就能用的一条：报 φ_split 时必须同时写的三件事。缺任何一件，这个数就不可比，收到它的人只能退回来问：

1. 分子分母各含哪几格（照上面那条定义写，⛔ 不自定义）；
2. 六条支路的取水点各落在哪一侧——逐条列名，⛔ 不写「其余支路」这种概括；
3. 取样断面在哪——是 CFD 后处理的哪个截面，还是台架上哪个位置的流量计。

易错点。

1. 分母里混进支路流量。这是本课最常见的一处错。它的后果不是「算错一个数」，而是让两版设计之间的对比彻底失效——你以为缸盖侧份额从 70% 提到了 75%，其实只是暖风支路那一版没算进分母。
2. 把「进缸体水套的流量」当成「用于冷却缸壁的流量」。⛔ 这两者不等。进缸体水套的那一份里，有一部分只是穿过缸体去缸盖的通道流量——它从下水套走一遍就经缸垫孔上去了，对缸壁换热几乎没有贡献。判它的证据是分支流量后处理里的路径而不是总量：要看这股流有没有真的贴着缸壁走过上止点区那一段。
3. 把这次拆分当成整机热平衡的替代品。它不是。上游那一次拆分（燃料热能怎么分成三份）归 F1-01 发动机冷却系统设计（大小循环、节温器），本课只接它的输出，⛔ 不重画、也⛔ 不给三分法的百分比配比。

1.2 火力面的热流不是均布的：三处热点，以及为什么鼻梁区是主角

是什么。把整个火力面的热流当成一个均值来处理，是本课全部下游错误的第一个入口。实际的火力面上有三处热点，成因各不相同：

• ① 排气门座与座圈周边——高温废气在排气行程里持续冲刷座面，而这一路的散热必须先穿过座圈与缸盖之间的接触面（R''_seat），接触热阻就横在散热路径上。它的被约束量是 T_seat。
• ② 两气门之间的鼻梁区（inter-valve bridge）——两侧被气门口夹住，金属又薄又窄，横向导热路径被气门口切断，而它正对着燃烧室最热的那片区域。两个排气门之间的那条鼻梁通常最严重，进气门与排气门之间的那条次之。
• ③ 喷油器／火花塞凸台与其周边窄壁——凸台伸进燃烧室，三面或四面被气门口包围，热量既导不出去、冷却液也很难绕到它背后。

为什么鼻梁区是本课的主角。⛔ 不是因为它热流最高——单看燃气侧热流密度，排气门座周边常常更高。鼻梁区之所以是主角，是因为三件事同时发生在这一小块金属上：

热流高 ＋ 导热路径最差 ＋ 水套最难做到位

前两条是燃烧室几何决定的，第三条是铸造决定的——水套要下沉到鼻梁区背后，就要在两个气门口之间挤出一条足够深的腔，而这条腔的最小壁厚受砂芯工艺能力限制（第 4 讲展开）。三条约束的交点落在同一处，所以本课后面全部几何手段的第一落点都是它。

工程量级。缸盖火力面的循环时均热流密度 q''_gas 落在 0.5~3 MW/m² 这个量级带里，高强化增压汽油机满负荷时鼻梁区常见落在 1~2 MW/m² 一档；循环内的瞬时峰值可比时均高数倍（那是第 7 讲讲表层温度波动时才用得上的量，稳态判据一律用时均值）。⚠ 行业典型带，端点⛔ 不是任何平台的可承诺值，⛔ 不得直接代入本项目校核。→ 拿到它的路：本项目的一维燃烧传热模型（Woschni／Hohenberg 类关联式）给出循环时均值，空间分布靠分区或三维燃烧 CFD，最后用第 8 讲的内部壁温实测反标。

今天就能用的一条：给自己手上那个缸盖填一张两行评价表。三处热点各填两行——第一行「燃气侧热流：高／很高」，第二行「导热路径：好／差／很差」。填完之后，两行都不好的那一处才是你该先动的地方；只有第一行差的那一处，往往改冷却侧就够了。这张表也是第 3 讲关键区验收表的行清单来源。

易错点。

1. ⛔ 把「热流最高的地方」等同于「金属表面温度最高的地方」。金属表面温度是热流与热阻的乘积，热流只是其中一个因子。下一节那笔拆账就是为了把这句话变成可算的。
2. 只沿「燃气侧热流最高」这条线索去找热点。这条线索会整类漏掉「热流不最高、但热导不出去」的那些位置——水套下沉不到位的火力面角落、砂芯最小壁厚约束区、螺栓凸台与加强筋背后的流动死区、上下水套连通孔附近的滞留区。这四类在第 3、4 讲逐一登场，它们在燃气侧热流云图上一点都不显眼。
3. 把火力面之外的热点也算进这一节。缸套上止点区是缸壁最热处，但它与缸盖是两条不同的热路（第 2 讲）；活塞顶与环槽归 F3-05 发动机油路热源分解与油量/油道油压设计（活塞冷却喷嘴·主油道油压裕度），涡壳与轴承体归 F2-06 涡轮增压器本体热管理：涡壳/轴承体冷却、停机热浸与机油焦化、电动增压器——本课只给去向。

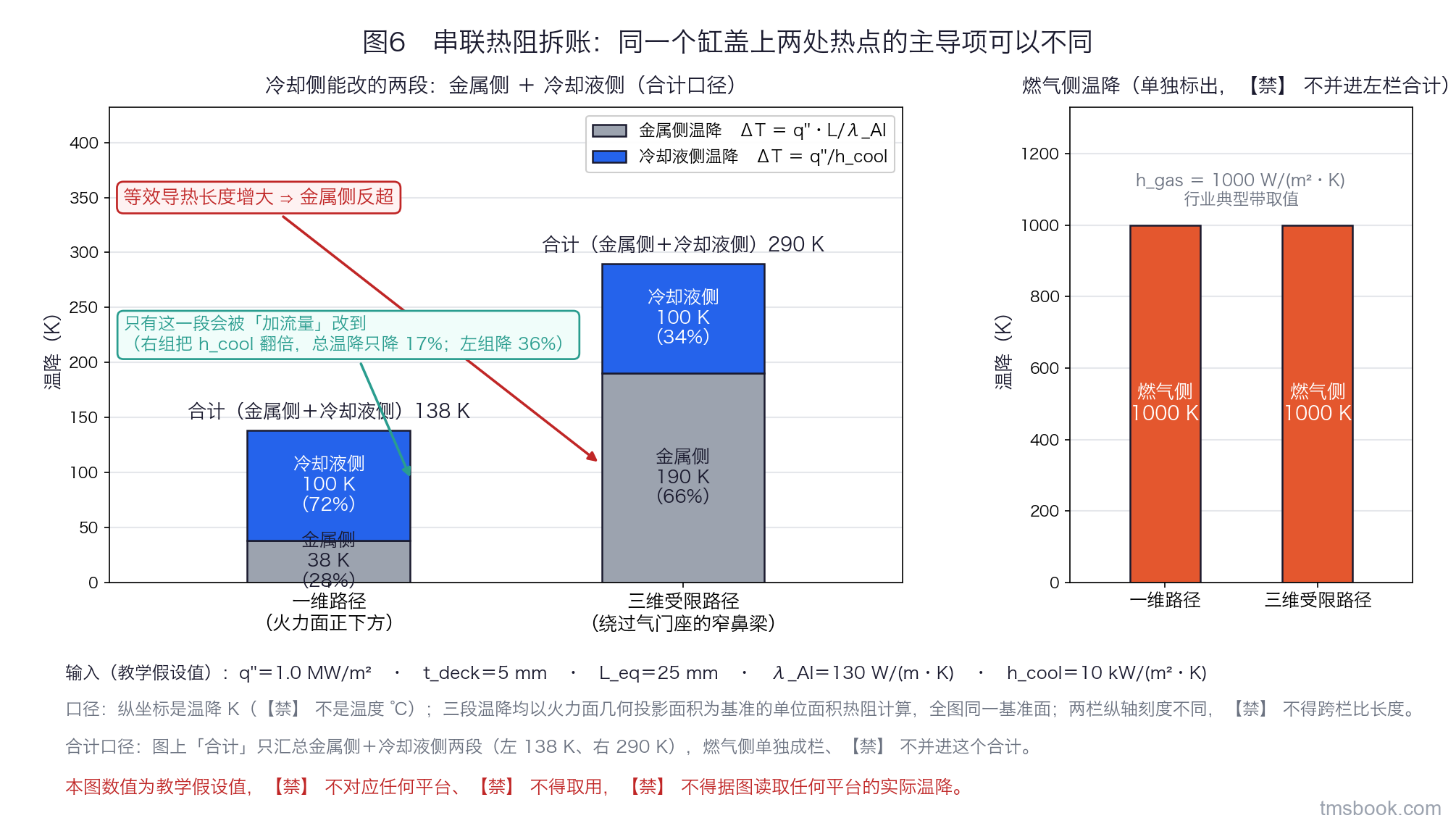

1.3 串联热阻拆账：先算清哪一项主导，再决定改哪一项

是什么。稳态下，穿过这条热路的热流量是连续的——燃气侧交给金属的、金属内部导走的、冷却液侧带走的，是同一份热：

q''（燃气侧） ＝ q''（金属内导热） ＝ q''（冷却液侧对流）

把它写成单位面积热阻的串联形式，整条链就变成一笔可以逐项算的账：

T_gas − T_cool ＝ q'' · ( R''_gas ＋ R''_metal ＋ R''_cool )

其中 R''_gas ＝ 1/h_gas、R''_metal ＝ L_eq/λ_Al、R''_cool ＝ 1/h_cool。L_eq 是这一路的等效导热长度（mm）：火力面正下方的一维路径上它就是板厚 t_deck；而排气门座那一路还要在中间插一项 R''_seat——座圈与缸盖之间的接触热阻，它不是导热项、也不是对流项，是一个横在路径上的独立热阻。⚠ 座圈那一路有它自己的传热面 ⇒ R''_seat 要串进本链、与另外三项同列比大小之前，必须先按面积比折算到本链的基准面（火力面几何投影面积）上，⛔ 不得原值搬用（第 7 讲 7.4 节末给的是同一条规矩的另一端）。

为什么必须先拆账再动手。因为「加大流量」这个动作只作用在 R''_cool 这一项上。如果这一处的总温降本来就由 R''_metal 或 R''_seat 主导，那么把 h_cool 提高一倍，也只能把总温降拉低很小一截——泵功付了，热点没动。反过来，若 R''_cool 确实主导，几何导流的收益就是实的，值得花第 3、4 讲去做。这笔账就是本课那个「一律消灭沸腾、于是一路加大流量」的读反方向的解药：它把「有没有用」这个争论，变成一个在评审会上五分钟能算完的除法。

工程量级（教学假设值，⛔ 不对应任何平台、⛔ 不得取用）。取 q'' ＝ 1.0 MW/m²、t_deck ＝ 5 mm、λ_Al ＝ 130 W/(m·K)、h_cool ＝ 10 kW/(m²·K)，燃气侧 h_gas 取典型带中的 1000 W/(m²·K) 一档：

分段	一维路径（火力面正下方）	三维受限路径（绕过气门座的窄鼻梁，L_eq ＝ 25 mm）
燃气侧温降 q''/h_gas	1000 K	1000 K
金属侧温降 q''·L_eq/λ_Al	38 K	190 K
冷却液侧温降 ΔT_conv ＝ q''/h_cool	100 K	100 K
金属侧＋冷却液侧合计	138 K	290 K
谁主导（占合计的比例）	冷却液侧 72%	金属侧 66%
把 h_cool 提高一倍能拿回多少	50 K（合计降 36%）	50 K（合计降 17%）

⚠ 上表全部为教学假设值，只用于说明量级关系与方向，⛔ 不对应任何平台。

两列的输入只差一个 L_eq，结论却反过来了：同一个缸盖上，两处热点的主导项可以不同，因而正确动作也不同。左列该改冷却侧（几何导流、提关键区流速），右列该改金属侧或座圈配合（改板厚与鼻梁区几何、改座圈材料与过盈量、加钻孔冷却通道）——而「加大总流量」这一个动作，对右列基本无效。

今天就能用的一条：三步拆账法，以及那条「翻倍只能买回一半」的判据。

1. 定面基准——火力面几何投影面积，整条账从头到尾不换。⚠ 中途换面等于给结果乘了一个没人写下来的系数。
2. 把这一处的热路画成一条串联链，逐项写出 R''：R''_gas ＝ 1/h_gas、R''_metal ＝ L_eq/λ、R''_cool ＝ 1/h_cool；若这一路要穿过气门座，在中间插一项 R''_seat——⚠ 插之前先把它按面积比折算到本链的基准面上，座圈的传热面⛔ 不是火力面投影面积。⚠ L_eq 不是板厚——它是热量实际走完的那条路的长度，鼻梁区的热要横着绕出去，这个长度可以是板厚的好几倍。
3. 算各项温降占比，占比最大的那一项就是主导项。然后用这条判据决定动手方向：把某一项的传热能力翻一倍，最多只能买回它自己那一段温降的一半（因为该项温降变成原来的 1/2）。所以，若冷却液侧只占总温降的 20%，那么把 h_cool 翻倍，天花板就是总温降的 10%——先看这个天花板值不值得，再去谈泵功。

⚠ 拿不到 h_gas 怎么办：先用一维燃烧传热模型给一个初值，把结论按「主导项是谁」分档（而不是按绝对温降分档），再用第 8 讲的内部壁温实测反标。主导项的判定对 h_gas 的取值远没有绝对温降那么敏感——因为燃气侧那一项在上式里是与另外两项并联在同一个 q'' 上的加数，它变了不改变金属侧与冷却液侧之间的相对大小。

易错点。

1. ⛔ 把一维拆账的结论直接套到三维受限的鼻梁区。这是把一个模型用出它自己射程的典型形态：一维式子假设热量垂直穿过一块平板，而鼻梁区的热是横着绕出去的。上表右列就是为了让这一步的代价看得见。
2. ⛔ 在拆账中途换面基准（比如燃气侧用实际表面积、冷却液侧用投影面积）。这会让某一项凭空放大或缩小，而账面上完全看不出来。
3. 把 R''_seat 默认为零——也就是在 CHT 里把座圈与缸盖建成一体。这等于假设座面接触是完美导热的，会系统性低估座圈温度。它是排气门座温度预测的头号不确定源，第 7 讲会把它作为敏感度扫描的第一变量。

1.4 「壁温」必须先说是哪一面：两个面之间隔着一整段金属侧温降

是什么。上一节那笔账里，金属侧那一段温降的两个端点，正是同一块金属的两个面：

• T_wall,gas——燃气侧那一面。本课所有金属温度上限指的都是它：火力面材料许用温度、热机械疲劳寿命线、缸壁上止点区上限、座圈上限，全部落在燃气侧（或受热侧）表面。
• T_wall,cool——水套侧那一面。本课所有沸腾判据只认它：壁面过热度 ΔT_sat ＝ T_wall,cool − T_sat、核态沸腾起始（ONB）、临界热流的位置判断，一律用水套侧表面温度算。

两者之间隔着 q''·L_eq/λ 这一整段（火力面正下方的一维路径上 L_eq ＝ t_deck；⚠ 鼻梁区那条三维受限路径要换成它自己的等效导热长度，见 1.3）。按上一节的教学假设算例，这一段是 38 K 一档，且它随板厚与热流线性变化——热流翻倍它就翻倍，板厚从 5 mm 到 7 mm 它就涨四成。

为什么这是本课最容易出事的一处口径。因为用错面造成的两个错误方向相反，一个人不可能靠「结果看着不对」把两个都发现：

• 用 T_wall,gas 去算过热度 ⇒ 过热度凭空多出 38 K ⇒ 把沸腾风险系统性高估，判出一片根本不存在的沸腾区。收到这份报告的人会去加流量、降水温，为一个不存在的问题付泵功与油耗；
• 用 T_wall,cool 去比材料许用温度 ⇒ 把可靠性风险系统性低估 38 K，一块已经越线的金属在报告上还是安全的。这一侧的失效是热机械疲劳，它不会当场显形，会在耐久试验后期以鼻梁区裂纹的形式出现。

⚠ 这里还要把控制量与判据量分开：T_out,head 是控制量（与整车仪表水温同源，节温器与阀真正能闭环的那个量），T_cool 是判据量（关键区的局部主流温度，过冷度的参照）。⛔ 两者不得互换：用出水温度去算过冷度，会把过冷度系统性算大——因为关键区的液体在到达那里之前已经被上游加热过了。

今天就能用的一条：拿到任何一个「壁面温度」数字，先问三个问题。三个都答得上来，这个数才能进判据表；有一个答不上来，就退回去问出数的人：

1. 哪一面？燃气侧还是水套侧——写成 T_wall,gas 或 T_wall,cool，⛔ 不接受「壁面温度」这四个字单独出现。CHT 后处理里取「表面温度」时尤其要写清，同一份结果两个人取不同的面会读出两个结论。
2. 哪个时间口径？是一个完整循环的时均值，还是某个曲轴角上的瞬时值。稳态判据一律用时均，⛔ 循环内的表层波动不并进时均值。
3. 哪个基准面上的热流对应它？因为这个数一旦要参与拆账或换算到另一面，就必须和 q'' 用同一个基准面。

易错点。

1. ⛔ 在正文、图、图注、图片替代文字与生成脚本里裸写「壁温」两个字。这条禁令覆盖全课所有载体——图上写了裸的两个字，读图的人就要靠猜。
2. 把两个面用同一条限值管。⛔ 不存在一条限值能同时管住材料许用与沸腾判据，因为它们本来就定义在不同的面上。
3. 忘了这一段温降会随工况变。它正比于 q''，所以在满负荷那一格和部分负荷那一格，两个面之间的差值不是同一个数——⛔ 不能用一个固定偏移量去做面与面之间的换算。

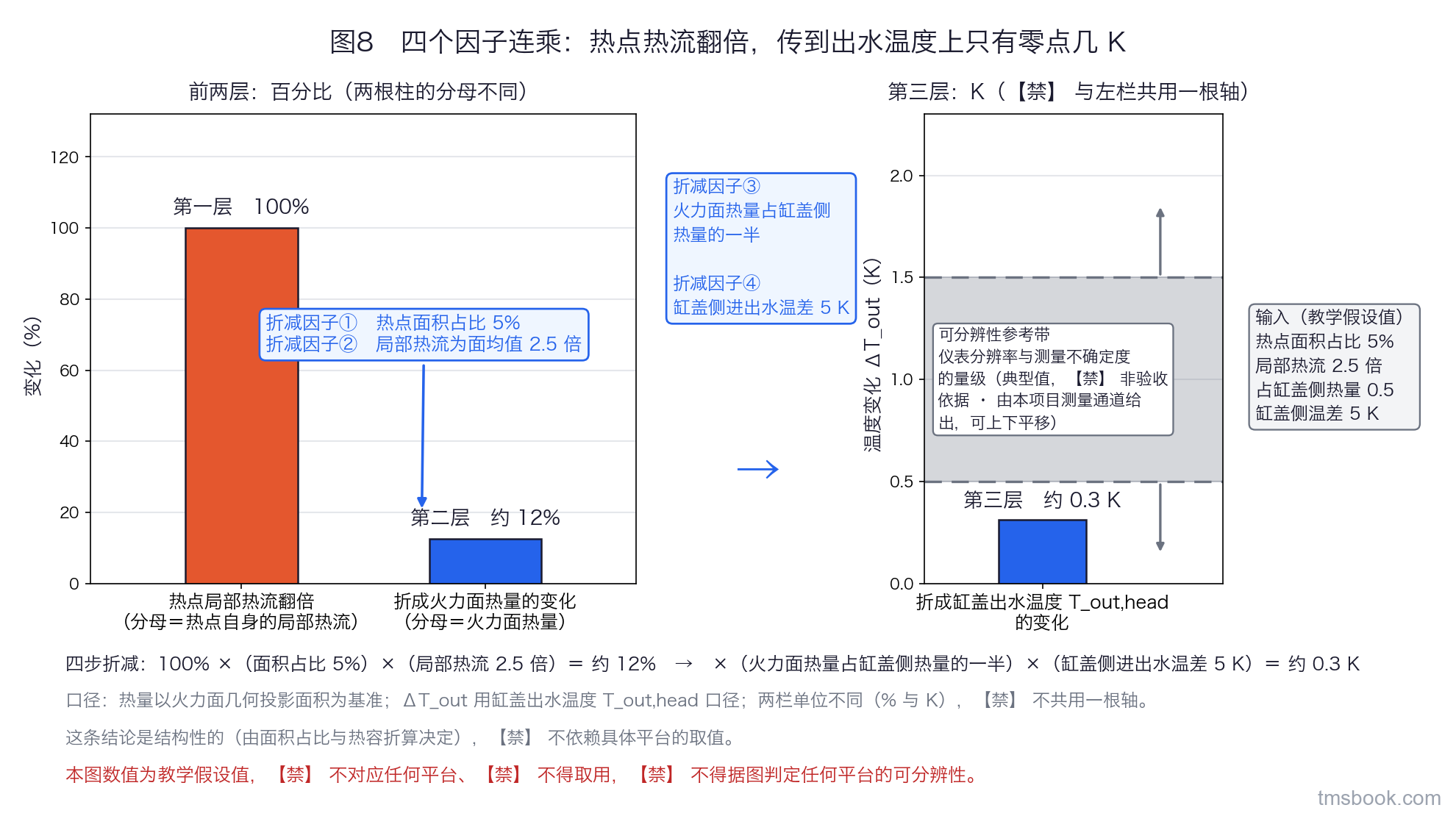

1.5 局部量与平均量的脱节是可以算出来的：钉子②的定量形态

是什么。本课说「所有判据的落点都是局部量」，最常见的反问是：那缸盖出水温度总能反映点什么吧？这一节把这个反问变成一笔可手算的账，答案是：反映不了什么，而且这个结论是结构性的，不依赖某个平台的具体取值。

按下面这条链一路折下去（全部为教学假设值）：

1. 取热点区面积占火力面投影面积 5%，其局部热流是面均值的 2.5 倍 ⇒ 热点承担火力面热量的 约 12%；
2. 热点的局部热流翻一倍（这已经是一次相当严重的恶化）⇒ 火力面总热量上升 约 12%；
3. 火力面热量只是进缸盖水套那一格热量的一部分——排气道、气门导管、燃烧室其余表面都在往同一格里送热；教学假设取一半 ⇒ 缸盖侧热量上升 约 6%；
4. 缸盖出水温度的变化 ＝ 缸盖侧热量的变化比例 × 缸盖侧进出水温差。教学假设取进出水温差 5 K ⇒ ΔT_out,head ≈ 0.3 K。

⚠ 全链条为教学假设值，⛔ 不对应任何平台、⛔ 不得取用，只用于说明量级关系。

0.3 K 落在哪里？落在整车水温表的分辨率之下，也落在台架水温测量不确定度的量级里。也就是说：鼻梁区的局部热流翻了一倍，出水温度那一格数字可以一动不动。

为什么这是结构性的。因为这条链上每一步都是折减：面积占比折一次、占该格热量的份额折一次、热容折算再折一次。三次折减连乘，任何一个平台的具体取值都改变不了「三次折减之后落到零点几 K」这个量级结论。这就是本课要求全部验收落在局部量上的根据——⛔ 不是因为局部量更精细，而是因为平均量在结构上就看不见这类失效。本课要防的七类失效（鼻梁区开裂、排气门座衰退、火力面变形、缸孔变形、局部干烧、缸套气蚀、暖机过冷侧那一整类），没有一条会先在平均量上报警。

今天就能用的一条：一条判据，判「这件事能不能用平均量验收」。把下面四个因子乘起来，再和你手上那个测量通道的分辨率与不确定度比：

（关注区面积占比）×（该区局部热流相对面均值的倍数）×（该面热量占该回路热量的比）×（该回路进出水温差）

• 乘出来明显大于测量分辨率与不确定度之和 ⇒ 平均量能看见这件事，可以用它做粗判；
• 乘出来落在或低于那个量级 ⇒ 平均量在结构上看不见它，必须上局部量：局部金属表面温度、局部流速、局部过热度、局部裕度。这时你要做的下一个动作是去规划测点（第 8 讲）或去做 CHT（第 7 讲），⛔ 而不是把水温测得更准。

⚠ 这条判据什么时候不成立：当关注区的面积占比不小（比如整个排气侧、整个 IEM 排气道），四个因子乘出来可能就在分辨率之上——那时平均量是有信息量的。所以这条判据要逐个关注区分别算，⛔ 不是一句「平均量没用」包打天下。

易错点。

1. ⛔ 由此推出「热点不重要」。它对总热量不重要，对可靠性极重要——这正是两个量必须分开看的原因。一个量只用于它该用的那个判断，⛔ 不得反向用于另一个判断：出水温度用于控制与整车口径，局部量用于验收，两者之间没有换算关系。
2. ⛔ 用「水温正常」为任何局部判据背书。这句话在评审会上出现的频率很高，而上面这笔账就是当场把它算掉的工具。
3. 把「零点几 K」当成一个平台结论去引用。它是教学假设算例的输出，用途只有一个：说明「平均量对热点几乎不敏感」这个结构性结论。⛔ 不得据它判定任何平台的具体可分辨性。

1.6 目标温度是谁定的：四条链各交一条限值，本课的工作是把它们摆到同一张表上

是什么。「缸盖多少度、缸体多少度」这个问题之所以经常谈不拢，是因为在座的每个人手里拿的是不同链条的输出，而这些输出从来没有被摆在同一张纸上过。本课先把四条链的输出与归属列清——⛔ 本课不重建它们各自的推导，那些推导分别属于材料、标定、结构与整车排放：

端点	这一条限值是什么	由谁给（去向）	典型参考值
缸盖上界（其一）	火力面材料许用温度与热机械疲劳寿命线 ⇒ 落在 T_wall,gas 上	材料与寿命目标（H1-04 铸造铝合金（压铸为主）的材料特性与热管理壳体选材 的高温强度与低周疲劳曲线，寿命评估 J5-02 热应力、热变形与热疲劳仿真）	铝缸盖火力面常见落在 200~250 ℃ 一档，多数量产铝缸盖的设计校核线放在 220~230 ℃ 附近
缸盖上界（其二）	爆震裕度——火力面温度经末端气体温度吃掉点火提前角	标定（K6-01 热管理标定流程与工具（INCA/CANape） 的爆震极限扫描）	机理与灵敏度在第 2 讲给，本节⛔ 不给数
缸体上界（其一）	缸壁上止点区的最高金属温度（机油在环槽区碳化结焦、油膜承载能力、极端时拉缸）	机油侧（F3-01 机油热管理与机油冷却器设计、F3-04 润滑失效判据与油温上限的推导：动压/弹流油膜、λ 膜厚比、齿面胶合与氧化寿命线）＋ 本项目活塞组设计	常见落在 170~200 ℃ 一档，多数方案的校核线放在 180 ℃ 附近
缸体上界（其二）	缸孔变形——怕的是温度梯度而不是绝对值	结构（螺栓工况有限元 ＋ J5-02 热应力、热变形与热疲劳仿真 的热态映射）＋ 活塞环供应商	分解方法与允许量在第 2 讲给
两侧下界	暖机速度、低温冷凝与燃油稀释	整车与排放（F1-04 暖机策略与快速暖机热管理 的暖机热账、F2-03 排气热管理与后处理起燃（催化器暖机） 的催化器起燃）	过冷侧的失效清单在第 2 讲给

⚠ 表中所有数值都是典型参考值，⛔ 不是验收依据；你的平台须按自己的合金牌号、热处理状态、所用机油与寿命目标实测确认。→ 拿到它们的路已经写在「由谁给」那一列里：先向那条链的属主要输出，再在其上扣掉本项目自己的测量与控制不确定度。

为什么这一步的价值在「谁在压」而不在「多少度」。四条链彼此独立，任何时刻真正卡住你的只有其中一条。一旦在表上标出此刻是谁在压，讨论就从一个没有答案的问题（「多少度合适」）变成一个有答案的问题（「要不要动那条链」）——是去改材料牌号，还是去改标定，还是去改活塞环，还是去改暖机策略。这四个动作的成本、周期与责任人完全不同，而在一张没有「由谁给」这一列的表上，它们是看不见的。

⚠ 一处口径必须在这里说清（它直接承接 1.3 与 1.4）：分体冷却两回路的「目标温度」一律指冷却液侧的控制温度，也就是节温器或阀能直接控制的那个量；金属温度是被约束量，它由目标温度 ＋ 热流 ＋ 几何三者共同决定。⛔ 不得把金属温度上限直接写成回路目标温度——那等于把 1.3 那整条串联热阻链当成了零，而按上面那笔教学算例，这条链在高热流区是一百多 K 的量级。

今天就能用的一条：这张表的每一格都要有两栏，且不许留空。

• 第一栏限值：只填典型带与它的来源等级，⛔ 不填一个没有出处的数；
• 第二栏由谁给：填出属主（材料／标定／结构／整车排放）与去向课程；
• 暂时拿不到数的格，写「本项目须实测，去向＝⋯⋯」，⛔ 不许留空——留空会被下游读成「此处无约束」，这是本课见过的最安静的一种事故。

第 2 讲会把这张表补成四列（再加「怎么核」与「越界后果是否可逆」两列），并把四条链各自的机理逐条讲开；本节只负责把输出与归属对齐。

易错点。

1. ⛔ 把上一代平台的门限直接抄过来。合金牌号、热处理状态、所用机油、寿命目标、标定策略只要有一样变了，那条限值就不再是那条限值——而抄来的数在表上和实测的数长得一模一样。
2. ⛔ 只报上界不报下界。过冷侧的失效是整整一类而不是一条（燃油稀释、低温腐蚀、暖机变慢、催化器起燃延迟），沿「过热」这条线索去数失效，这一类不会以「少了一条」的形式暴露，它整类不出现。而分体冷却这件事，恰恰有一半是为这一侧设的。
3. 把四条链的输出混成一个折中数。四条链来自四种互不相同的机理，⛔ 不可能用同一个数同时满足——这正是本课那对矛盾的工程形态。它的解不是取折中，是把两侧拆开分别控制（第 6 讲）。

1.7 IEM 把排气道变成水套的第二个大热源：判据不能照搬非 IEM 机型

是什么。集成排气歧管（IEM，integrated exhaust manifold）把排气歧管直接铸进缸盖，排气道内壁因此成为缸盖水套的第二个持续热源。它带来的变化有两层：

• 热量基数变了——本应随排气离开的一部分热被直接灌进缸盖侧的冷却液，缸盖侧的散热基数整体抬高；
• 热点分布变了——热点从「排气门座 ＋ 鼻梁区」扩展到排气道汇合处，而水套现在要同时管两个面：火力面与排气道内壁。

为什么必须在第 1 讲就点破。因为这一条如果不说，读者会把非 IEM 机型的 φ_split、目标温度与关键区验收判据整套搬到 IEM 机型上，而 IEM 机型缸盖侧需要的流量份额与散热能力明显更高。搬过去的后果不是某一个数偏一点，而是整套判据的基准都偏了一截——1.1 的劈分比、1.6 的目标温度、第 3 讲的关键区验收线，全部建在一个更低的热量基数上。

工程量级。「IEM 使缸盖侧散热份额整体抬高」是方向性结论，方向是确定的；而具体抬高多少是平台相关量，⚠ 本课未取得可信的通用区间，⛔ 不给倍数也不给百分比——跨机型给一个数只会被当成可用值抄走。→ 拿到它的路：同一台机 IEM／非 IEM 两版的一维热平衡对比（F1-01 发动机冷却系统设计（大小循环、节温器））＋ 水套 CFD 的分支流量后处理；常见的工程做法是把缸盖侧流量份额与散热器散热能力一并重算，而不是只调其中一样。

今天就能用的一条：接手一台 IEM 机型，先重算这三个量。

1. φ_split——⛔ 不沿用非 IEM 版本的劈分比，用本机型自己的分支流量重算，分母口径照 1.1；
2. 缸盖侧的散热能力与目标温度——基数抬高之后，1.6 那张表的下游（散热器面积、风扇能力）要一并复核，那本账在 F1-01 发动机冷却系统设计（大小循环、节温器）；
3. 关键区清单——在 1.2 的三处热点之外，把排气道汇合处加进关键区列表，它在非 IEM 机型上根本不存在。

易错点。

1. ⛔ 把 IEM 的收益与代价记在两本账上。IEM 换来的是暖机加速与排温控制（那两笔收益的账在 F1-01 发动机冷却系统设计（大小循环、节温器） 与 F2-03 排气热管理与后处理起燃（催化器暖机）），付出的是缸盖侧热负荷抬高（这一笔在本课）。⛔ 两笔必须合并报——只报收益的方案会在散热能力上留下一个没人认领的缺口，只报代价的方案则会把一个正确的架构选择否掉。
2. ⛔ 把排气道内壁温度当成火力面温度、用同一条限值管。两处的载荷谱与失效模式不同：火力面承受的是燃烧循环的高频热载荷，排气道内壁承受的是随工况变化的持续高温。⚠ 1.6 那张表里的火力面许用带⛔ 不适用于排气道内壁。
3. 把 IEM 与排气余热回收装置混为一谈。IEM 是缸盖上的结构件，被动常在、不受控、无法退出；排气路上外挂的换热器是可控、可退出的。两者对冷却侧热账的影响完全不同——一个是必须常年背着的，一个是需要时才接进来的。

本讲小结：本课只做一次二次拆分——从「散给冷却液的那一份」再拆成缸盖／缸体／支路三格，并在这三格上定死 φ_split 的分母（⛔ 不含任何支路），报值时同时交出分母定义、六条支路的取水点与取样断面。火力面上有三处热点，鼻梁区之所以是主角⛔ 不是因为它燃气侧热流最高，而是「热流高 ＋ 导热路径最差 ＋ 水套最难做到位」三条约束在这里交叠 ⇒「热流最高的地方」与「金属表面温度最高的地方」⛔ 不是同一件事。串联热阻拆账把这句话变成可算的：逐项算出 R''_gas / R''_metal / R''_seat / R''_cool 的温降占比，占比最大的那一项才是主导项，而任何一项的传热能力翻一倍，最多只能买回它自己那一段温降的一半——同一个缸盖上两处热点的主导项可以不同，因而正确动作也不同。金属温度上限只认 T_wall,gas、沸腾判据只认 T_wall,cool，两者之间隔着一整段随热流线性变化的金属侧温降，用错面造成的两个误判方向相反、谁也发现不了谁。局部量与平均量的脱节是三次折减连乘的结构性结果：热点局部热流翻倍传到缸盖出水温度上只有零点几 K 的量级 ⇒ 判「这件事能不能用平均量验收」，把面积占比 × 热流倍数 × 该面热量占该回路热量的比 × 进出水温差乘出来，与测量分辨率比一次。目标温度由四条互不相同的机理链各交一条限值，本课的工作是把输出与归属摆到同一张表上并标出此刻是谁在压；⛔ 金属温度上限不得直接写成回路目标温度，⛔ 拿不到数的格不许留空。最后，IEM 机型的缸盖侧热量基数与热点分布都变了，φ_split、目标温度与关键区清单三样必须重算，且它的收益与代价必须记在同一本账上。
