E1-06 干式电机的转子与端部热路：气隙对流、端部空腔与风摩损
课程代码 E1-06 · 板块 E 电驱与电力电子热管理 / 电机冷却 时长 约 4.0 小时（6 讲） 前置 E1-01 电机水冷（机壳水道）设计与换热强化；A1-06 热阻网络法与集总参数建模入门；A1-02 对流换热：自然对流、强制对流与换热系数估算；体系外前置（需自备）：电机结构与损耗构成基础（定/转子、气隙与端腔的几何认知；铜损/铁损/转子铁损/磁钢涡流损各自的来源） 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 E1-06 大纲的完整展开版
引言：转子的热往哪儿去，前面几门课都只给了去向
一台纯水冷、无转子油冷的驱动电机，温升试验里绕组温度对得上，换到高速巡航工况之后转子与磁钢温度预测却明显偏低——退磁裕度在报告上看着充足，实车却出现扭矩随热态衰减。这类现场有一个共同的结构性原因：定子那一侧有人管，转子这一侧没有。E1-01 电机水冷（机壳水道）设计与换热强化 的热阻链从定子外圆起算，它把转子的几条路明写成「只给去向」；A1-06 热阻网络法与集总参数建模入门 讲完集总参数建模，把「四节点里被并掉的转子／气隙／端腔到底该不该并」明写成一个留待量级判据来回答的悬案，同时把电机 LPTN 里那三类关键支路（槽内等效导热、铁芯—机壳接触热阻、气隙与端腔对流）的取参依据指向了 J6-03 电机电磁—热耦合仿真——而这三类里，气隙与端腔这两类的关联式与取参口径，一直没有一门课把它建出来。本课接的就是这一段：在干式（无转子油冷）电机里，转子的热到底从哪几条边出去、出得去多少、这些数怎么取才不是抄来的。
这门课的输入是一台干式电机的转子几何（外径、有效长度、气隙宽度）、端腔型式（端盖型面、有无挡风板与端环风叶）、转速谱与转子侧损耗量级；输出只有一样：一张能直接填进电机热工具 air-gap 与 end-space 两个节点的参数表，每一格带上下限与取值依据，外加一句「这组上下限带来的磁钢温度带宽，还落不落在温度目标之内」的结论。⚠ 交付物有一条硬要求：每一格都不许给单值——给一个 h 出去，等于把不确定度藏起来，而这两处恰恰是转子温度推算里最大的两个不确定源。六讲的路线是：第 1 讲把气隙这条边建起来（Taylor-Couette 流动、Ta 判据、分段关联式，以及它的一整套适用条件）；第 2 讲是端部空腔的搅动对流（按转子圆周速度的经验幂律与型式敏感性）；第 3 讲是风摩损（ω 与 ρ 的标度、量级判据，以及它在热网络里的位置）；第 4 讲把气隙、端腔与轴—轴承—端盖这三条边折成热阻接进 LPTN，并回答「该不该并」；第 5 讲讲取参交付与试验反解标定；第 6 讲收在「继续干式，还是上转子油冷」这一个选择上，外加一次贯穿全课的算例实操。
射程要收得这样窄，是因为「电机怎么冷却」这件事底下压着好几门课，各自已经划过界。★ 下面这一批「不做的事」，是本课按写讲义的需要自己归纳出来的边界，⛔ 它不是既有标准、也不是哪份上游文档现成的条目。本课不做下列各项，只给类型与去向：转子油冷、空心轴离心供油、油水换热器与逼近度、磁钢牌号与退磁曲线族 → E1-03 油水混合冷却与转子冷却设计；端部喷油／甩油／槽内油道与射流冲击换热 → E1-02 电机油冷：喷油、甩油与端部绕组冷却；槽内等效导热 → E1-04 Hairpin 扁线电机的散热特点；铁芯—机壳接触热阻与机壳水道本身 → E1-01 电机水冷（机壳水道）设计与换热强化；绝缘等级、温升限值、降额与保护阈值 → E1-05 电机温升限值、绝缘等级与降额；转子与磁钢温度的在线估计与退磁保护标定 → E1-07 电机不可测温度的在线估计与热保护标定：绕组热点、磁钢温度与退磁保护；损耗值本身怎么由电磁模型算出来 → J6-03 电机电磁—热耦合仿真；油作工质时的粘性寄生损失量级判据 → F3-03 电桥润滑冷却一体化设计，其 CFD 取数 → J3-06 电驱油冷部件级 CFD：旋转域、自由液面与搅油损失的数值实现；气隙与端腔共轭传热的求解设置与网格 → J2-01 CFD 基础、湍流模型与网格划分（Fluent/STAR-CCM+）（本课只把 CFD 当关联式取值的交叉校核，⛔ 不当替代）；台架搭建、工况谱与热稳定判据 → L1-08 电驱总成台架热性能试验：多温限同步判读与峰值包络标定，测温手段本身 → L7-01 测量技术：热电偶/红外/PIV/流量测量。另有三样是本课的约束来源而不是本课判的：轴承选型与预紧（本课只用它的热阻与摩擦损上下限）、转子动力学与临界转速（它给出气隙下限与转子外径的机械约束）、电磁侧按最恶劣去磁工况做的校核（磁钢温度目标从那里来，⛔ 本课不给这个目标的数）。⚠ 其中 E1-03 油水混合冷却与转子冷却设计、E1-04 Hairpin 扁线电机的散热特点、E1-07 电机不可测温度的在线估计与热保护标定：绕组热点、磁钢温度与退磁保护 目前还没有讲义，本课只写「归它管、它负责什么」，⛔ 不写「见其第几节」。⚠ 本课会引用到 IEC 60034-2、IEC 60034-1、GB/T 755 与 GB/T 18488 四项标准，一律只写标准号与它管什么，⛔ 不写任何条款内容、限值与等级号；版次与日期以现行目录为准、引用前须核。
钉子①：本课的每一个数都是「带口径的数」，抄数不抄口径就是抄错。这句话听起来像废话，而它在评审会上几乎每次都被跳过。它不是一条泛泛的态度，而是五组一一对应的配对关系——本课的五组数无一例外：
- Taylor 数的临界值必须与所用的 Ta 定义成对：裸 Ta 与含几何因子 F_g 的修正 Ta_m 不是同一个量，两者的临界值不同；
- 亚临界段的 Nu ≈ 2 必须与特征长度 D_h = 2δ 成对：配成 δ 会把纯导热极限直接算大一倍；
- 端腔经验式的系数集 k₁ / k₂ / k₃ 必须与端腔型式成对：换端盖型面、加挡风板、加端环风叶，整套系数就要换；
- 阻力矩系数 C_M 必须与流态分区成对；
- 连空气的运动粘度 ν 与导热系数 λ_air，都必须与气隙内的实际气温成对。
⚠ 这五组是「本课反复要用到的那几个数」的配对关系，⛔ 不是一张封闭清单。后面每一讲还会各自钉下若干必须写死的口径——第 1 讲的 A_gap 取哪个圆柱面、第 4 讲的 A_end,rot 取哪个面、第 4 讲那个「交叉转速」所配的关联式族与上下限——它们同样服从这根钉子，到第 5 讲一并汇成交付表的必填项（1.2 的那张表也写着「不是一张封闭的清单」）。⛔ 别把「五组」当成一个可以核销的计数。
为什么这些数不可移植：它们全都是从某一套无量纲化、或某一组带着特定几何与型式的标定实验里出来的。换一套定义，就是换了一个量——数值搬过去，连量纲对得上都不说明任何问题。本课自己的算例给出一个可复算的量级：同一台机、同一组几何，只把物性从 100 ℃ 换成 20 ℃ 去算，Ta 就被抬高到 2.35 倍。这个倍数足以把一个工况点从亚临界判成超临界，从而让整段关联式选错——不是精度问题，是选错了段。⚠ 这里的 100 ℃ 与本课后面用到的那一组几何，都是教学假设值，⛔ 不对应任何平台，禁止照抄取用。
它在评审会上长什么样：两边各拿着一套 Ta 定义，对着同一个临界值争论谁对，而谁都没有先问一句「你这个数配的是哪一套定义」。⇒ 判一个气隙／端腔取参对不对，顺序是固定的：先问「这个数配的是哪一套定义、哪一种型式、哪一个基准态」，再问「这个数是多少」。这根钉子会在第 1 讲建成一条配对决策链（本讲内就兑现三处：临界值配 Ta 定义、Nu≈2 配 D_h、A_gap 配哪个圆柱面），在第 2 讲与第 3 讲各兑现一次，在第 4 讲再兑现两次（4.2 的面积口径 A_gap／A_end,rot，4.4 的「交叉转速必须带上它所配的关联式族与上下限口径」），到第 5 讲落成交付物的必填项——参数表里每一个参数都必须带着它的口径一起交。
钉子②：转速一涨，热源跑在散热能力前面，高速机不可能靠提转速自救。干式电机里这两条曲线的形状是定死的。热源侧：风摩功率按 ω³ 标度（ω 为机械角速度）。散热侧：气隙那一条按 Nu ∝ Ta^n 且 n < 1，而 Ta ∝ ω²，所以 h_gap ∝ ω^{2n}；端腔那一条是 h_end ＝ k₁·(1 + k₂·v_periph^{k₃})，k₃ < 1——⚠ 它不是一条正比式：k₁ 那一项是常数、不随转速长，转速带来的增益全部压在 k₂·v_periph^{k₃} 这一项上（第 2 讲 2.2／2.7），⇒ h_end 随转速涨得比「∝ v_periph^{k₃}」还要慢。两条散热曲线都是次线性缓增，而热源是三次方。
把这几条标度放在一起代一次数，差距就出来了：转速翻 8 倍，风摩功率涨 512 倍，Ta 涨 64 倍，而气隙换热系数只涨到 64^n 倍——因为 n < 1，它连 64 倍都到不了。★ 这条判据的特别之处在于：它不依赖任何一个本课不落数的系数，只用到「三次方」和「n < 1、k₃ < 1」这两件事。所以无论你最后回原文取到哪一组 C、n、k，这个结论都不变。
⇒ 直接的推论是：「提转速让气隙把热带走」在物理上不成立。⛔ 不要把「高速时气隙流态更好（越过临界、起了 Taylor 涡）」读成「高速时转子更容易散热」——流态确实变好了，但热源涨得更快，转子的净热负担在变重。高速机必须另找出路：端腔导流、轴向通风、抬高传导旁路，实在不行才是转子油冷（该不该上在第 6 讲判，怎么上去 E1-03 油水混合冷却与转子冷却设计）。这根钉子在第 1 讲末给出，第 2 讲在端腔侧重演一次，第 3 讲把它量化到风摩量级判据上，第 6 讲用它区分三类典型机型。
⚠ 两根钉子是两条互不相干的判据链。本课的案例里它们会同时出现，但⛔ 不得互相推导：把 h 的口径取对了，只说明这一次取参不再是抄来的，⛔ 推不出「转速再高也只要 h 取对就行」；反过来，认清了 ω³ 与次线性这条标度差，也⛔ 替代不了逐个参数去核它配的定义与型式。
★ 还有一句是本课最容易被读反的，先在这里点破：气隙宽度 δ 不是热设计的旋钮。那句被读反的话是：「气隙那么薄，把它再压窄一点，转子的热就更容易过去了」——或者它的镜像说法，「这台机气隙做大了，所以转子才热」。
读反之后会做的那个具体动作：在方案评审里提出「为降转子／磁钢温度，把气隙压小 0.2 mm」；或者反过来，拿「气隙偏大」去解释一台机的转子温度偏高，据此要求结构侧改 δ。这两个动作会把一次热问题的排查，导向一个热侧本来就不该动、也不由热侧决定的参数。
为什么错——而且它的方向本身就是「取决于」，不是「越窄越好」：δ 在本课的三个式子里同时出现，三处的方向并不一致。
- ① Ta ∝ δ³。压窄气隙，是把 Taylor 数按三次方压下去。在本课的教学假设几何下（转子外径 140 mm、有效长度 150 mm、气隙气温 100 ℃；⛔ 教学假设值，不对应任何平台），δ 从 1.00 mm 压到 0.80 mm，Ta 掉到原来的 0.512 倍，临界转速被抬高约 40%——原本处在超临界（有 Taylor 涡）的一批低速工况点会被推回亚临界，宏观环流消失、Nu 塌回纯导热极限。这一支是变差。
- ② 特征长度 D_h = 2δ 在分母上。亚临界段 h_gap = λ_air/δ，δ 越小 h_gap 越大——这一支确实是「越窄越好」。
- ③ 超临界段 h_gap = C·Ta^n·λ_air/(2δ) ∝ δ^{3n−1}。指数 3n−1 的符号，取决于幂次 n 是不是大于 1/3；而 n 属于本课判定「须回所引关联式原文核、本课不落数」的量 ⇒ 这一支的方向本课答不了，只能写成「须把你所用的那条关联式代进去算一次」。
三支合起来：「窄一点更好」既没有普遍成立的证据，也不是本课能给出方向的判断。
还有一层：δ 根本不是热设计能动的旋钮。它同时是电磁参数（气隙磁阻、功率因数、去磁工作点、齿槽转矩），又是机械安全间隙（转子动力学、轴承游隙、热膨胀与装配偏心的余量）。这两侧的约束都不在本课射程内；热侧轻飘飘提一句「压 0.2 mm」，代价是电磁与结构两边重开一轮。
正确的动作顺序是：把 δ 当约束读，不当旋钮用。要改善干式转子的散热，按代价从小到大依次是——端腔侧改端盖型面／挡风板／端环风叶（第 2 讲，代价＝搅动损耗上升，而且整套 h_end 系数集要重取）→ 轴向通风（第 1 讲的修正项，代价＝需要外部风路，且判据要改走 Ta-Re 联合关联）→ 抬高轴—轴承—端盖这条传导旁路（第 4 讲，代价＝轴系与轴承设计受约束）→ 仍然不达标，才谈上转子油冷。⛔ 若一定要动 δ，那是电磁—结构—热三方共同的改动，必须把上面 ①②③ 三支重新代一遍数，⛔ 不得只凭「窄一点换热好」一句就下结论。
最后立一组全课通用的读法约定，先立后用。本课至少有四对量只差一个下标、或者干脆同名不同义，第 4 讲往后最容易丢下标。⛔ 正文与图上一律不裸写这些符号，每一处都必须带下标。
| 符号 | 是什么 | 单位 | 最容易与谁混 |
|---|---|---|---|
| Ta | 裸 Taylor 数，Ta = ω²·r_m·δ³/ν² | 无量纲 | Ta_m —— 两者的临界值不同，⛔ 不得互换 |
| Ta_m | 含几何因子的修正 Taylor 数，Ta_m = Ta / F_g(δ/r_m) | 无量纲 | Ta —— 同上 |
| δ | 气隙宽度（单边） | m | D_h |
| D_h | 气隙的水力直径，D_h = 2δ | m | δ —— 差一个 2，而且两者在式子里进的位置不同 |
| r_r | 转子外圆半径 | m | r_m、r |
| r_m | 气隙中径 | m | r_r、r |
| r | 风摩式与端腔经验式里各自配的参考半径（配的是哪一个由所引原文定，⛔ 不得默认它等于 r_r） | m | r_r、r_m |
| h_gap | 气隙这条边的对流换热系数 | W/(m²·K) | h_end —— 同单位、不同对象，⛔ 不得互相代入 |
| h_end | 端腔这条边的对流换热系数 | W/(m²·K) | h_gap —— 同上 |
| n | 超临界段 Nu = C·Ta^n 里的幂次（⚠ 本课全篇以裸 Ta 为基底，与 1.2 判流态所用的定义成对，见 1.5）；本课只用「n < 1」这一条定性事实，⛔ 不落数 | 无量纲 | 转速 |
| k₃ | 端腔经验式 h_end = k₁·(1 + k₂·v_periph^{k₃}) 里圆周速度的幂次；同样只用「k₃ < 1」，⛔ 不落数 | 无量纲 | n |
| ω | 机械角速度 | rad/s | n_rot |
| n_rot | 转速 | r/min | ω —— 换算 ω = 2π·n_rot/60 |
⚠ 最后一行是本课自己定的一条写法规矩，值得单独说一句：转速一律写作 n_rot，⛔ 全课不写裸 n。因为 n 在本课已经被超临界段的幂次占用了，而「ω 与转速的换算漏乘 2π/60」本来就是风摩标度里最常见的一处失手——两个 n 撞在一起，式子照样算得出一个数来，没有任何东西会报错。
读到这里，先把三句话记住：转子的热往哪儿去，要先画出全集再逐条核，⛔ 不能沿一条顺口的线索单线数——⚠ 「气隙、端腔、轴」这三条只是本课要逐条建起来、折成热阻的那三条，⛔ 它们不等于全集；每一个数都要带着它的口径一起交；气隙宽度是约束，不是旋钮。下面从气隙这条边开始。
第 1 讲 气隙对流：判流态先用 Taylor 数，而每一个数都得连着它的定义一起抄
干式电机——本课一律指没有转子油冷、气隙与端腔里充满空气的方案——的转子，热只有几条路能出去。这一讲讲其中最主要、也最容易被低估的那一条：穿过气隙那层空气的径向对流。
本讲要交付的判断力分三层，一层比一层难。第一层是会判：给定几何、转速与气隙内的气温，算出 Taylor 数，判出气隙此刻是亚临界（没有宏观环流）还是超临界（Taylor 涡直到湍流），并由对应那一段的 Nu 反算出能填进热阻网络的换热系数。第二层是知道自己在用哪一套口径：Ta 的定义不唯一，Nu≈2 有它配套的特征长度，空气的 ν 与 λ 有它配套的参考温度——本课要敲的第一根钉子就在这一层立起来，它比会不会代公式更要紧。第三层是知道这条路的能力上限在哪：越过临界之后气隙换热确实好转，但它随转速的涨势远慢于转子自己产出的风摩热，所以「把转速提上去、让气隙把热带走」这条路在物理上走不通。这是本课第二根钉子，本讲最后一节把它钉下去——而且钉它不需要用到任何一个本课没有独立核对过的系数，这正是它值钱的地方。
1.1 气隙是干式转子唯一的径向对流／导热通道——本课补的正是 E1-01 电机水冷（机壳水道）设计与换热强化 那条链够不着的内侧一段
先把几何说清楚。转子外圆是旋转的内壁，定子内径是静止的外壁，两者之间是一层同心圆筒环隙。没有轴向通风时，这层空气里的流动是纯旋转剪切流——驱动它的不是压差，而是内壁把空气拖着转、外壁把它拽住这一对相反的作用。径向的热流路径只有一条：转子外表面 → 气隙空气 → 定子齿顶。
为什么说它「唯一」，以及这个「唯一」到底有多大射程？因为转子与定子之间没有任何固体接触。绕组的铜损可以顺着槽绝缘、铁芯、机壳一路走到冷却液；而转子铁损、磁钢涡流损与转子自己搅出来的风摩热，就靠导热与对流走的那一部分而言，在径向上除了穿过这 1 mm 上下的空气，没有第二条路可选。⚠ 这句「唯一」有一个必须当场说清的限定，⛔ 不是无条件的全称：它只在对流与导热这两种机制里成立。辐射不需要固体接触，也不需要介质——转子外圆↔定子内径隔着气隙的那一条辐射边同样是径向的，它一直存在，只是在高速工况下被强得多的对流边盖过去、到 ω→0 的停车热浸下就不可省了（第 4 讲 4.5 把它补进网络，判据也在那里）。⇒ 严格的说法是：气隙是干式转子唯一的径向对流／导热通道，⛔ 不是「唯一的径向通道」。剩下的两条对流／导热出路——端腔搅动对流与轴—轴承—端盖传导旁路——都不在径向上，分别是第 2 讲与第 4 讲的事。
它接在哪里。E1-01 电机水冷（机壳水道）设计与换热强化 讲机壳水道时，自己写明了它的射程边界：「本课的热阻链从定子外圆起算」，气隙对流、端腔搅动对流、轴—轴承—端盖传导这三条的量化超出那门课的射程，只给了去向。本课要补的就是这三条，本讲补的是其中的气隙那一条。⇒ 把两段接起来才是转子到冷却液的完整链：转子外表面 →（本课）气隙空气 → 定子齿顶 →（E1-01 电机水冷（机壳水道）设计与换热强化）铁芯径向导热 → 铁芯与机壳的接触热阻 → 机壳壁 → 水侧对流 → 冷却液。任何一段缺了，转子温度都算不出来。
⛔ 第一个要拆掉的直觉：「气隙那么薄、空气导热又那么差，这条边可以忽略」。这句话的两个前提都对，结论却是反的。空气确实差——本课教学几何下亚临界时这条边的热导只有 2.085 W/K（1.4 节会算出来），确实是整条链上最弱的一环。但在干式转子上它没有并联的固体路径，再弱也是唯一的那条；而且越过临界之后 h_gap 会比亚临界的纯导热极限大出数倍（大多少由分段关联式的系数决定，属本课不落数的量，见 1.5）。把它当零，转子节点就成了一个只进不出的孤立点，温度要么算不出来、要么系统性偏高；接下来为了让模型对上试验，人就会去调别的参数，最后标出一组「能对上这一次试验、换个工况就崩」的参数——这条错误链的收口在第 5 讲的反标定顺序里。
本课的教学假设几何（⛔ 教学假设值，不对应任何平台、任何厂家的任何一台机，禁止照抄取用；它存在的唯一目的是让本课每一个算例都可以被你亲手复算一遍）
| 量 | 符号 | 取值 |
|---|---|---|
| 转子外径 ／ 转子外圆半径 | 2·r_r ／ r_r | 140 mm ／ 70.0 mm |
| 气隙宽度 | δ | 1.00 mm |
| 定子内径半径（= r_r + δ） | r_s | 71.0 mm |
| 气隙中径（=(r_r + r_s)/2） | r_m | 70.5 mm |
| 气隙有效轴向长度 | L | 150 mm |
| 气隙内空气温度 | T_gap | 100 ℃ |
| 气隙内空气压力 | p | 101.325 kPa |
| 两个教学转速点 | — | 2,000 与 16,000 r/min |
配套物性（干空气，100 ℃、101.325 kPa）：ν = 2.31×10⁻⁵ m²/s，λ_air = 0.0316 W/(m·K)。这两个是物性值，按本课的数字口径可以给准确数——它们取自标准干空气物性（本课用物性库复算过）。⚠ 但它们同时是本讲第七节那个陷阱的主角：物性值可以给准，前提是你给的是「哪个温度下的」那一个。
⚠ 本讲的符号纪律，请先读一遍再往下。本课有几对符号只差一个下标，或者干脆同名不同量，越往后越容易丢：
- Ta（裸 Taylor 数）与 Ta_m（含几何因子的修正 Taylor 数）——都无量纲，但临界值不同，⛔ 不可互算；
- δ（气隙宽度，m）与 D_h（环隙水力直径，D_h = 2δ，m）——都是长度，但进公式的位置不同，混用会让结果差一倍；
- r_r（转子外圆半径）、r_m（气隙中径）、r_s（定子内径半径）——都是 m，⛔ 本讲一律带下标，不裸写 r；
- ★ 下标 m 在本讲有两个互不相干的含义：Ta_m 的 m 是「修正过的（modified）」，r_m 的 m 是「中径（mean）」。它们会并排出现在同一行式子里（1.2 就有一行）。本课把「同名不同量」列为最危险的形态，这里正是它的一个实例，所以先声明清楚：这两个 m 不是同一个意思，⛔ 不要试图从其中一个推出另一个；
- 本讲的 n 只表示关联式里的幂次（无量纲）。转速不用这个字母：按引言符号表已立的那条全课写法规矩，转速一律写作 n_rot（r/min），⛔ 全课不写裸 n 表转速；进公式前先换算成机械角速度 ω = 2π·n_rot/60，单位 rad/s。⚠ 这一条是全课口径、不是本讲自定的，后面第 3 讲的风摩式与「关键公式详解」里的换算式一律照此写。
1.2 判流态用 Taylor 数不用雷诺数——而 Ta 的定义不唯一，临界值必须与定义成对引用
是什么。判水道里是层流还是湍流，你用雷诺数；判气隙里有没有宏观环流，不能用雷诺数。原因在失稳的机理不同：水道里的转捩是压差驱动的剪切流失稳，而环隙里的转捩是旋转带来的离心力与粘性的竞争——靠近内壁的空气被拖着转得快、受到的离心力大，外侧的转得慢，这个不稳定的分层一旦被粘性压不住，就会自发卷成一圈圈沿轴向排列的涡（Taylor 涡）。支配这件事的无量纲数是 Taylor 数：
Ta = ω²·r_m·δ³ / ν²
其中 ω 是机械角速度（rad/s），r_m 是气隙中径（m），δ 是气隙宽度（m），ν 是气隙内空气的运动粘度（m²/s）。文献里另有一个含几何因子的修正形式：
Ta_m = Ta / F_g(δ/r_m)，其中 F_g 是只依赖 δ/r_m 这个曲率比的几何因子。
为什么定义会不唯一，以及为什么这一点致命。无量纲数不是自然界给的，是人把控制方程无量纲化时选出来的。同一个物理问题，选不同的参考长度、把曲率修正放进定义里还是留在关联式里，就得到不同的 Ta。⇒ 换一个分母，就换了一个量；而临界值是在某一套定义下测出来的，它是那套定义的附属品，不能跟着别的定义走。
工程量级。文献里常引的临界值在 1700 量级。⛔ 本课把这个数当作算例输入使用，而不是把它认可成唯一正确的临界值——理由就是上面这一条：它必须与所用的 Ta 定义配对，而本课没有独立核对过每一族文献各自配的是哪一套定义。在本课这组教学几何下、取上面那个裸 Ta 的定义、把 1700 当输入代进去：
| 转速（r/min） | ω（rad/s） | Ta = ω²·r_m·δ³/ν² | 相对临界 1700 |
|---|---|---|---|
| 2,000 | 209.4 | 5.80×10³ | 已越过 |
| 16,000 | 1,675.5 | 3.71×10⁵ | 远越过 |
（转速翻 8 倍，Ta 涨 64 倍——因为 Ta ∝ ω²，8² = 64。这个「64」在 1.8 节还要用一次。）
反过来问「临界落在多少转速」：把 Ta = 1700 代回去解 ω，得 ω ≈ 113 rad/s，即约 1,080 r/min。⛔ 这个转速不是一个可移植的门槛——它随 δ³、r_m 与 ν² 一起变，换一套 Ta 定义、换一个临界值、换一台机的几何或换一个气隙气温，都得重算一遍。
⚠ 这里有一条值得停下来看的结论：本课这两个教学转速点都在临界之上。亚临界那一段在本几何下只覆盖约 1,080 r/min 以下——也就是起步、蠕行、堵车怠速，以及停车热浸（转速直接归零）。⇒ 亚临界不是「低速时凑合用的近似」，它是一段真实存在的区间，而且约束工况常常正好落在里面（停车热浸这一头由第 4 讲接手）。
★ 钉子① 在这里立起来：本课的每一个数都是「带口径的数」。抄数不抄口径，就是抄错。本课反复要用到的配对有这么几组：
| 这个数 | 必须与它配对的口径 | 在哪一讲兑现 |
|---|---|---|
| Ta 的临界值 | 用的是裸 Ta 还是修正 Ta_m —— ⚠ 而且判临界与取 Nu 必须用同一个：本课两处一律用裸 Ta（1.5 专门声明这一格） | 本讲 1.2 与 1.5 |
| Nu ≈ 2 | 特征长度取 D_h = 2δ | 本讲 1.3 |
| 空气的 ν 与 λ_air | 按气隙内的实际气温取 | 本讲 1.7 |
| 端腔经验式的 k₁／k₂／k₃ | 该系数集标定时用的端腔型式 | 第 2 讲 |
| 阻力矩系数 C_M | 它所属的流态分区 | 第 3 讲 |
⚠ 这张表不是一张封闭的清单——后面每一讲都还会各自钉下几处必须写死的口径，到第 5 讲汇总成交付物的必填项：参数表里每一格都要带口径，不带口径的格子算没填。
易错点。在方案评审上只核数值、不核口径，于是两边各拿一套定义对着同一个「Ta」争论谁算对了——这种争论永远争不出结果，因为双方谈的根本不是同一个量。正确的动作顺序是先把口径摆到台面上，再比数：你用的是哪个定义式？临界值抄自哪一族文献、那一族配的是哪个定义？δ/r_m 落在它标定过的范围里吗？三问过完，数字才有意义。
1.3 亚临界段没有宏观环流，换热塌回纯导热极限 Nu≈2——而这个 2 只有配 D_h = 2δ 才自洽
是什么。Ta 低于临界时，粘性压得住离心失稳，气隙里不发生宏观环流——空气跟着转，但没有把热从内壁搬到外壁的径向输运。此时这条边退化成一层静止空气的纯导热：
h_gap = λ_air / δ（亚临界，薄气隙近似）
本课教学几何、100 ℃ 下：h_gap = 0.0316 / 0.001 = 31.6 W/(m²·K)。

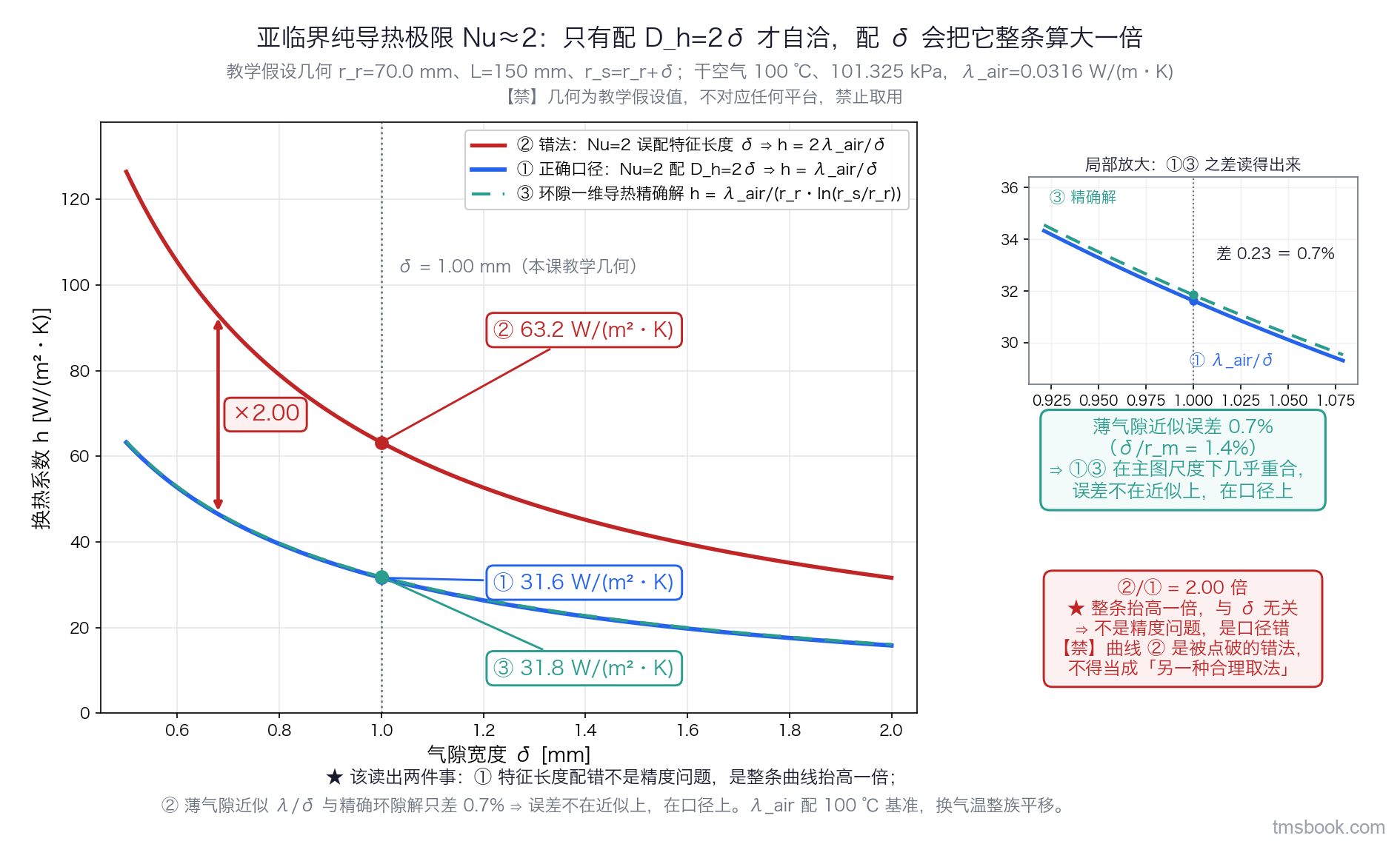

那个 2 是从哪来的，以及它为什么只配 D_h = 2δ。把上式代进无量纲数的定义 Nu = h·L_c/λ_air，取环隙的水力直径作为特征长度——水力直径 = 4×流通面积/湿周，对一个薄环隙，流通面积 ≈ 2π·r_m·δ、湿周 ≈ 2×2π·r_m，故 D_h = 2δ：
Nu = (λ_air/δ)·(2δ)/λ_air = 2
⇒ 「Nu ≈ 2」这个数不是量出来的经验值，它是纯导热极限在 D_h = 2δ 这套口径下的恒等式。换一套特征长度，这个 2 就不成立了。
⛔ 最常见的那个错，以及它的代价。把 Nu ≈ 2 配上特征长度 δ（而不是 D_h = 2δ）反算：h_gap = Nu·λ_air/δ = 2λ_air/δ = 63.2 W/(m²·K)——正好是真值的两倍。这是一个量级级别的错误，而且它不会以任何方式报错：单位对、数量级看着也不离谱，代进网络照样出一个温度。它只会让你在最需要保守的那一档工况上，把转子的散热能力算大一倍。
⛔ 第二个常见误读：把「Nu ≈ 2」听成「静止时气隙还有不错的换热」。恰恰相反——这是这条边在整个工况范围里最弱的那一档，是它的下限而不是它的常态。它的意义在于「不是零」（第 2 讲会看到端腔那一侧也有一个类似的、不为零的下限），而不在于「还行」。
易错点。拿到一个二手的「气隙 Nu」数就直接代，不问它配的特征长度是 δ 还是 D_h。判据很简单：凡是给出 Nu 的关联式，必须同时给出它的特征长度；给不出的，这个 Nu 不能用。
1.4 把 Nu 折成能进网络的 h 与 R：换热面取哪个圆柱面，是必须写死的一格
是什么。要把这条边接进热阻网络，需要走完两步：
h_gap = Nu·λ_air / D_h，D_h = 2δ ； R_gap = 1 / (h_gap·A_gap)
第一步在 1.3 已经说清了。第二步藏着一个更隐蔽的口径问题：A_gap 到底取哪个圆柱面？转子外表面、定子内径面，还是两者的中面？
为什么这是口径问题而不是精度问题。这三个面对应的是热流进入气隙的那一端、离开气隙的那一端，以及一个平均意义上的面——在热阻网络里它们不是同一条边的同一端。更要紧的是：h 这个数本身没有意义，有意义的是 h·A 这个乘积（也就是这条支路的热导）。同一条物理边，参考面换一个，报出来的 h 就换一个。用本课几何把三种写法并排放，这件事一眼就看清了：
| 写法 | h_gap 的表达式 | h_gap（W/(m²·K)） | 它配的参考面 A_gap |
|---|---|---|---|
| 薄气隙近似（本课统一取这一行） | λ_air/δ | 31.6 | 转子外表面 0.0660 m² |
| 环隙一维导热精确解 | λ_air/(r_r·ln(r_s/r_r)) | 31.8 | 转子外表面 0.0660 m² |
| 同一个精确解，改按定子内径面报 | λ_air/(r_s·ln(r_s/r_r)) | 31.4 | 定子内径面 0.0669 m² |
后两行是同一条边：h 差了 1.4%，纯粹因为参考面差了 1.4%（0.0669/0.0660），两者的热导 h·A 完全相同，都是 2.100 W/K。⇒ 只报 h 而不报它配的 A，这个数就是不可用的；这是钉子① 在本讲的第三处兑现。
工程量级。本课统一取转子外表面作 A_gap，理由是热流从这一面进入气隙，与源项注在同一侧、便于对账：
- A_gap = 2π·r_r·L = 2π × 0.0700 × 0.150 = 0.0660 m²
- 亚临界热导 1/R_gap = h_gap·A_gap = 31.6 × 0.0660 = 2.085 W/K ⇒ R_gap ≈ 0.480 K/W
⚠ 这两个数的舍入口径写死在这里，⛔ 全课（含「关键公式详解」）一律照此显示：中间量用未舍入的 A_gap = 0.065973 m² 计算——31.6 × 0.065973 = 2.0848 ⇒ 显示 2.085 W/K；1/2.0848 = 0.4797 ⇒ 显示 0.480 K/W。若改用表里已舍入的 0.0660 反算会得到 0.479，两者只差一个舍入位、是同一个量，⛔ 不许两处各显示一个。
顺带一个可以量化的问：薄气隙近似（h_gap = λ_air/δ）比环隙一维导热的精确解差多少？2.085 对 2.100，低 0.7%——因为本课几何的曲率比 δ/r_m = 1.42%，很薄。⇒ 在这个曲率比下用薄气隙近似完全够用，而且它偏低、偏保守侧。⚠ 但请注意它偏保守只在「按转子外表面报」这一种写法下成立：同样这个 31.6 若拿去乘定子内径面，得到的热导是 2.114 W/K，反而比精确解高 0.7%。同一个近似，换一个参考面就换了误差方向——这正是「必须写死取哪个面」的真实分量。
易错点。正文用一个面、图上用另一个面、脚本里再用第三个，三处各自都算得出数、都不报错。⇒ 交付时把「A_gap 取转子外表面」当成参数表里独立的一格写出来，⛔ 不要让它以默认值的形式静默存在。
1.5 越过临界之后是三段，工程做法是分段幂律——⛔ 本课不落 C、n 与分段断点
是什么。Ta 越过临界之后，流动结构不是一步到位地变成湍流，而是依次经过三段：先是Taylor 涡（一圈圈规则的、沿轴向排列的环形涡）；Ta 再高，涡沿周向开始波动，成为波状涡；再高才进入湍流 Taylor 涡。工程上的通用做法是用分段幂律逐段取系数：
Nu = C·Ta^n
按三段各取一组 C 与 n（Becker-Kaye、Tachibana 一类的关联式族就是干这个的）。为什么必须分段：三段的流动结构完全不同——规则涡、波状涡与湍流涡的径向输运机理不是一回事，一个幂律覆盖不了它们。
⚠ 基底为什么写裸 Ta，这一格是口径不是笔误。本课全篇的超临界式一律以裸 Ta 为基底，理由只有一条：1.2 判流态用的就是裸 Ta（配 1700 量级那个临界值），判分区与取关联式必须用同一个量。⛔ 「用裸 Ta 判临界、却拿 Ta_m 去取 Nu」正是钉子① 第 1 组点名禁止的那种错配——两个量差着一个几何因子 F_g，式子照样算得出一个数来，没有任何东西会报错。⇒ 如果你回原文取到的那一族关联式配的是修正 Ta_m，处置是把临界值与关联式整对换过去（Ta_m 有它自己的临界值，⛔ 不是 1700），⛔ 不许只换其中一个。本课两种写法都不落数，唯一硬性要求的是成对。
⛔ 本课在这里不落数。C、n 与两个分段断点的具体取值，必须回到你所引的那一族关联式的原文去核。按本项目的来源三级制（标准原文 > 行业协会／手册 > 供应商数据表），这一族属行业协会／手册级，且本课未独立核对过原文 ⇒ 按本项目的写法规矩，只写去向、不写内容。本讲对这一族关联式唯一给出的定性事实是：
n 落在 1 以下（次线性）。
这一条是这一族关联式的共同性质，而不是某一组具体系数的性质——所以它对「你最后选了哪一组 C 与 n」不敏感。1.8 节整条钉子就架在这一句上，那是本课唯一一条不依赖任何未核系数的定量判断。
易错点。从二手资料上抄一组 C 与 n，却没记它配的是哪一段（Taylor 涡还是湍流）、配的是裸 Ta 还是 Ta_m、标定时的 δ/r_m 落在什么范围。⇒ 正确做法只有一条：关联式、它的定义、它的射程，三样一起抄，或者一样都不抄。⚠ 顺带提醒：Ta ∝ δ³ 这个三次方看着很诱人，⛔ 不要就此得出「把气隙压窄一点散热就更好」——δ 在本课的几个式子里出现的方向并不一致，而且它根本不是热设计能动的参数。这是本课最容易被读反的一条，第 6 讲专门拆它，本讲先把这个念头按住。
1.6 关联式有一整套适用条件：常被点名的三类之外，本课的全集是八类
为什么要先画全集。这一节要防的是一种特别的漏——沿单一线索枚举时，漏掉的那一类不会以「少了一条」的形式暴露，而是整类不出现，清单看起来是完整的。所以先立分类轴，再逐项核对。本课这张表的分类轴是：几何偏离理想 × 流动叠加 × 物性与壁面口径。
★ 这张全集是本课按写讲义的需要归纳的，⛔ 不是任何标准的规定，也⛔ 不是从哪份既有清单上照抄的。
| # | 适用条件／偏离项 | 触发条件与作用方向 |
|---|---|---|
| ① | 理想基准本身：光滑同心圆筒、内筒转外筒静、纯旋转无轴向流、等温壁、长径比大 | 这是关联式的原始射程。⛔ 它必须被显式写出来——不写出来，读者不知道自己偏离了什么 |
| ② | 轴向通风叠加 | 有轴向流量时须叠加轴向 Re、改走 Ta-Re 联合关联；直接用纯旋转式偏保守（低估换热） |
| ③ | 表面非光滑：开槽、凸极、护套接缝、磁钢间隙 | 扰动提前发生，换热高于光滑式 |
| ④ | 装配偏心（静偏心／动偏心） | 间隙沿周不均 ⇒ 局部 Ta 与局部 h_gap 沿周分布；均匀式给出的是周向平均，局部最热点被抹平 |
| ⑤ | 有限长度与端部效应 | 关联式多来自长径比很大的实验段；实机气隙两端与端腔连通，进出口段的流动与无限长环隙不同 |
| ⑥ | 物性参考温度 | ν 与 λ_air 须按气隙实际气温取；且内外壁温本就不同，取哪一个作参考温度是口径问题（1.7 专讲） |
| ⑦ | 两壁的运动状态 | 关联式默认「内筒转、外筒静」；两筒同转或反转的 Taylor-Couette 稳定性完全不同，⛔ 不可套用 |
| ⑧ | 气隙内不是纯空气 | 混入油雾／油气 ⇒ ⛔ 射程外，去 E1-02 电机油冷：喷油、甩油与端部绕组冷却／E1-03 油水混合冷却与转子冷却设计／F3-03 电桥润滑冷却一体化设计；低密度空气（高海拔、低压）⇒ 第 3 讲的 ρ 敏感性 |
⚠ 自检的两问，请照着问一遍。第一问：我沿什么线索数的？——若你只数了②③④，你数的线索是「常被点名的三类修正」。第二问：有没有不在这条线索上、但同属「会让这条关联式失效」这个集合的？——有，就是①⑤⑦⑧四项。①之所以最容易漏，是因为它不是一个偏离项，而是偏离的参照系；⑦之所以容易漏，是因为在车用驱动电机上它几乎总是成立，于是就被当成了背景常识而不是一条需要核对的前提。
本课在这里不给数。各修正项的量化系数属须回原文核的量，⛔ 本课不落。本表只给触发条件与作用方向——而方向恰恰是最有用的那一半：知道「用纯旋转式算带轴向通风的机器是偏保守的」，你至少知道这个误差不会咬人；知道「偏心式把局部最热点抹平了」，你就知道均匀式给出的转子温度是一个周向平均值，退磁校核关心的那个局部最热点不在里面。
1.7 物性取错会同时算错 Ta 和 h_gap，而两者的误差方向相反——⛔ 不得只算一半就宣布方向
是什么。气隙内的空气温度远高于机舱环境温度：一侧贴着转子（带着转子铁损、磁钢涡流损与风摩热），另一侧贴着定子齿顶（定子也是热的），它自己还在被搅动加热。⇒ ν 与 λ_air 必须按气隙内的实际气温取，⛔ 不能顺手用 20 ℃ 的空气表。
为什么会同时错两处，而且方向相反。看这两个物性各自进的位置：
- ν 进 Ta 的分母，还是平方：Ta ∝ 1/ν²。温度低 ⇒ ν 小 ⇒ Ta 算大；
- λ_air 进 h_gap 的分子：h_gap = Nu·λ_air/D_h。温度低 ⇒ λ_air 小 ⇒ h_gap 算小。

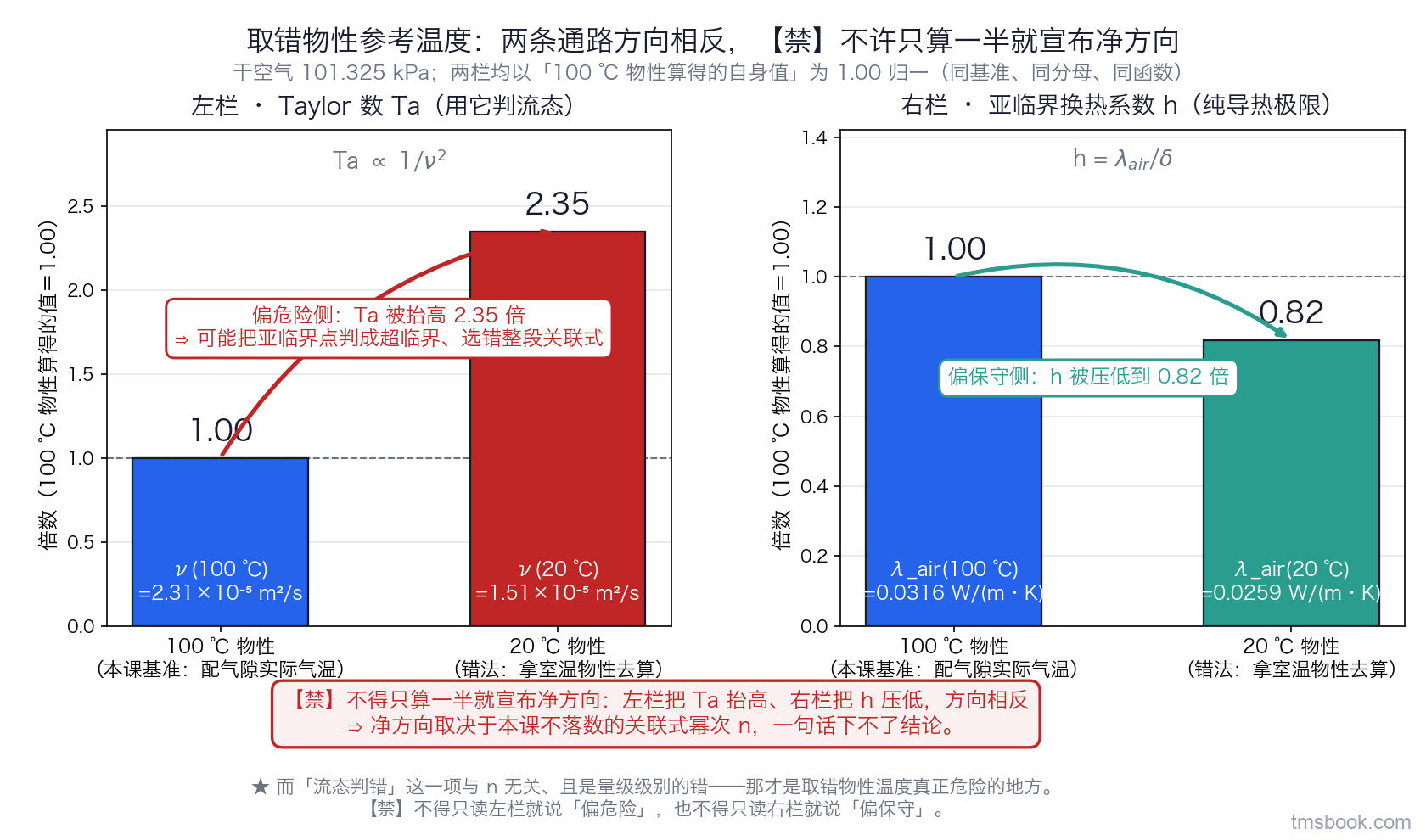

工程量级（本课教学几何，101.325 kPa，把 100 ℃ 误取成 20 ℃）：
| 物性 | 100 ℃（正确） | 20 ℃（误取） | 后果 |
|---|---|---|---|
| ν（m²/s） | 2.31×10⁻⁵ | 1.51×10⁻⁵ | Ta 被抬高到约 2.35 倍 |
| λ_air（W/(m·K)） | 0.0316 | 0.0259 | 同一个 Nu 反算出的 h_gap 被压低约 18% |
（Ta 的倍数是用未舍入的物性算出来的；拿表里三位有效数字的 ν 反算会得到 2.34，差别来自舍入。）
⛔ 这里必须停一下，不许一句话下结论。很容易脱口而出的一句是「所以取 20 ℃ 物性偏危险」——这句话只算了一半。Ta 被抬高确实偏危险（把流态判得比实际更好），但 h_gap 被压低是偏保守的（把散热能力算小）。两者方向相反，最终净方向取决于超临界段那个幂次 n——而 n 是本课明确不落数的量。⇒ 关于「净方向」，本课答不了，⛔ 不许替读者下这个结论。
那么真正危险的是哪一层？是流态判错这一层，而它与 n 无关：
- Ta 被抬高 2.35 倍，意味着一批本该判为亚临界的工况点会被判成超临界；
- 亚临界与超临界之间隔的不是百分之几，是整整一段关联式——一边是 Nu ≈ 2 的纯导热极限，另一边是 Nu = C·Ta^n 的对流段，两者相差数倍。
⇒ 取错物性温度真正的危险不在于把 h_gap 算偏了几个百分点，而在于它会把你送进错误的那一段公式里去，那是量级级别的错。用本课的教学几何说得更具体：临界对应约 1,080 r/min（1.2 节），若误用 20 ℃ 物性，Ta 抬高 2.35 倍等价于把这条临界线往下挪到约 700 r/min 附近——中间这一段转速，模型会告诉你气隙已经在对流散热，而实际它还塌在纯导热极限上。
易错点。① 用一套物性跑全转速段、全工况——气隙气温在怠速与峰值功率下不是一个数，物性也就不是一套数；② 只更新了 ν 而忘了 λ_air（或反过来），于是两个物性配的不是同一个温度，这比两个都错更难查；③ 忘了内外壁温本来就不同——取哪一个温度（转子表面温度、定子齿顶温度、还是两者的平均）作参考温度，本身就是一格必须声明的口径，⛔ 不许让它以默认值的形式静默存在。⚠ 这三条在流程上还有一个连带后果：气隙气温本身要靠热网络算出来，而热网络又要用这个温度下的物性 ⇒ 这是一个需要迭代的闭环，第 4 讲搭网络时会再碰到它。
1.8 一条不用任何系数就成立的判据：热源按 ω³ 涨，而气隙的散热能力只是次线性缓增
是什么。把两条曲线放在同一根转速轴上比涨势：
- 热源侧：转子搅动空气产生的风摩损，功率按 P_w ∝ ω³ 标度（阻力矩 ∝ ω²，功率再乘一次 ω）。这个指数出自第 3 讲的风摩工程式——本节只用它的指数，不用它的系数；
- 散热侧：气隙换热系数 h_gap ∝ Nu ∝ Ta^n，而 Ta ∝ ω²，故 h_gap ∝ ω^(2n)，其中 n < 1（1.5 节那条定性事实）。
为什么这条判据特别可靠。它不需要 C，不需要 n 的具体值，不需要 C_M，不需要任何一个本课没有独立核对过的数。它只用两个指数关系：ω³ 与「2n，且 n<1」。而这两条各自都不是某一族关联式的私产——旋转做功随速度立方增长是流体阻力的普遍标度；对流换热对速度的依赖历来是次线性的（速度提高把边界层压薄，但边际收益递减）。

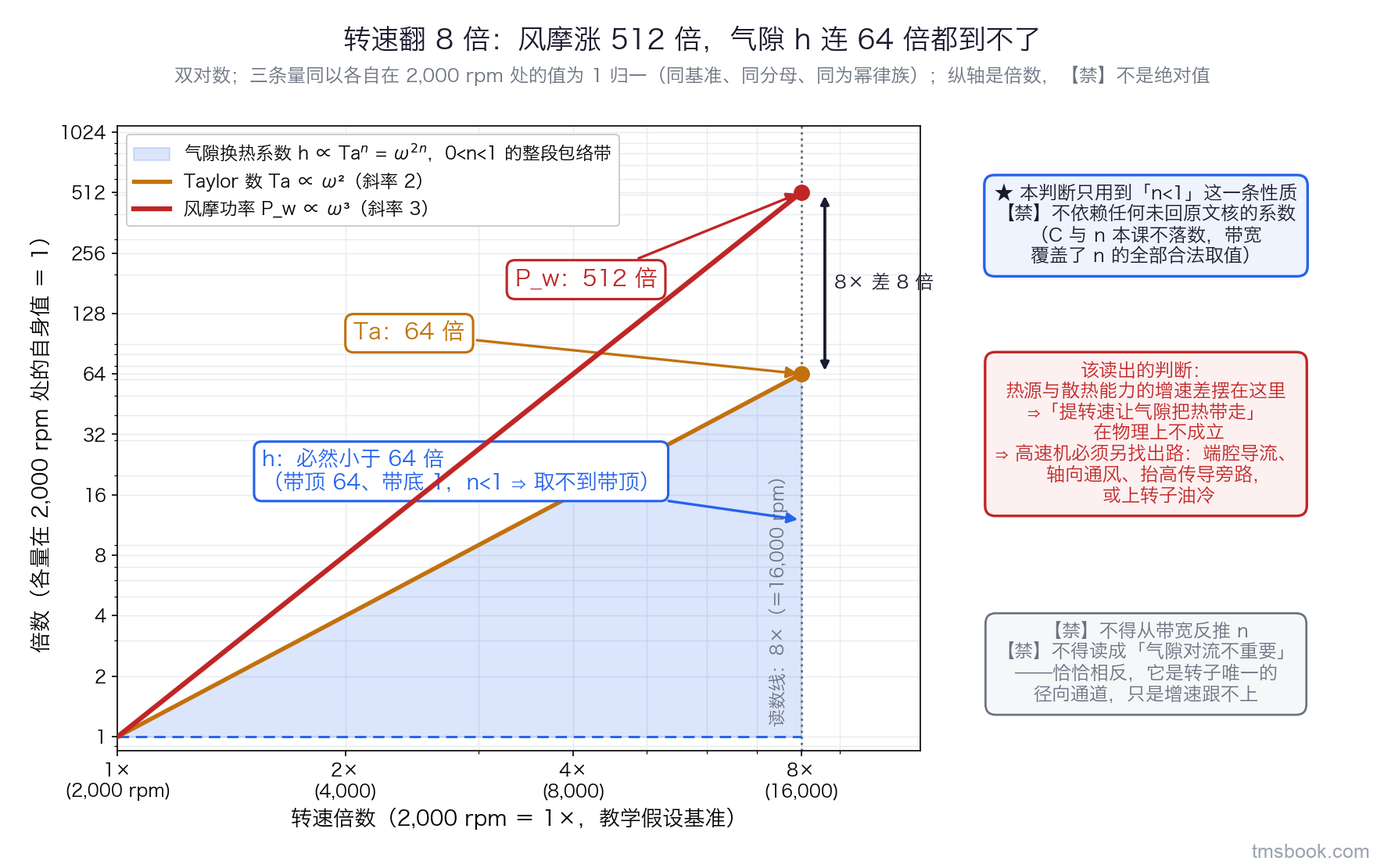

工程量级（就用本课那两个教学转速点，2,000 → 16,000 r/min，恰好 8 倍）：
| 量 | 随转速的标度 | 转速翻 8 倍后 |
|---|---|---|
| 风摩热源 P_w | ∝ ω³ | ×512 |
| Taylor 数 Ta | ∝ ω² | ×64（与 1.2 表里那两行相符：5.80×10³ → 3.71×10⁵） |
| 气隙换热系数 h_gap | ∝ Ta^n = ω^(2n)，n<1 | ×64^n，必然小于 64 |
⇒ 热源涨了 512 倍，而这条散热边的能力连 64 倍都到不了。两边差的不是一点点，是两个数量级的量级差。这就是本课的钉子②：在干式电机里，转速一涨，热源跑在散热能力前面。
⛔ 由此推翻的那个直觉。「高速时气隙里流态更好（Taylor 涡、湍流），所以转子应该更容易散热」——前半句对，后半句错。流态确实更好、h_gap 确实更大，但它跟不上自己造出来的那份热。⇒ 「把转速提上去让气隙把热带走」这条路在物理上不成立。高速机必须另找出路：端腔侧改导流（第 2 讲）、轴向通风（本讲 1.6 的修正项②，代价是要有外部风路，且判据得改走 Ta-Re 联合关联）、抬高传导旁路（第 4 讲），仍不够才谈上转子油冷（第 6 讲判「要不要上」，怎么上去 E1-03 油水混合冷却与转子冷却设计）。
⚠ 这条判据的射程，说清楚免得被放大。它说的是两条曲线的相对涨势——⛔ 它不等于「转速一高转子必然更热」这个更强的命题。转子最终多热，还要看其余源项（转子铁损、磁钢涡流损）怎么随转速变、端腔与传导旁路那两条边怎么变、以及定子那一侧的温度是升是降，那是第 4 讲把三条边搭成网络之后才回答得了的问题。本节只交付这一条，但这一条足够硬：你不能指望靠提转速来改善气隙这条边的收支。
易错点。把这条读成「所以气隙对流不重要、可以略过」——恰恰相反。正因为它是干式转子唯一的径向对流／导热通道（辐射那一条见 4.5），而且它的增速跟不上热源，才必须把它算准、并且带着上下限交付（第 5 讲）。一条能力有限又无可替代的路，值得比一条余量充足的路花更多力气去标定。
本讲小结：气隙是干式转子唯一的径向对流／导热通道（⛔ 不是「唯一的径向通道」——转子外圆对定子内径的辐射同样是径向的，它在第 4 讲 4.5 补进来），它补的是 E1-01 电机水冷（机壳水道）设计与换热强化 那条热阻链从定子外圆往内够不着的一段。判流态用 Taylor 数不用雷诺数——而 Ta 的定义不唯一，临界值必须与定义成对（钉子① 在此立起）。亚临界塌回纯导热极限 Nu ≈ 2，这个 2 只配 D_h = 2δ，配成 δ 会把它算大一倍；越过临界是 Taylor 涡／波状涡／湍流三段，分段幂律的 C、n 与断点须回原文核，本课只留下「n < 1」这一条定性事实。把 Nu 折成网络里的一条边时，A_gap 取哪个圆柱面必须写死——h 离开它配的 A 就没有意义。关联式的适用条件本课归纳为八类，常被点名的只有其中三类。物性温度取错会同时抬高 Ta、压低 h_gap，方向相反、净方向本课答不了，但它会把你送进错误的那一段公式，那才是真正危险的一层。最后：热源按 ω³ 涨、这条边的能力只按 ω^(2n)（n<1）缓增——转速翻 8 倍，热源 ×512 而 h_gap 连 ×64 都到不了，高速机不可能靠提转速自救。
