D4-04 高倍率工况下的温差与析锂风险控制

课程代码 D4-04 · 板块 D 电池热管理 BTMS / 快充与超充热管理 时长 约 4.0 小时（6 讲） 前置 D4-01 快充产热与温升预测建模；D1-02 电芯温度不均与温差控制目标；D1-04 电池老化、寿命与温度的耦合关系（老化机理这一层本站已交付，不必外求）；体系外前置（需自备）：锂离子电池电化学基础（嵌锂/脱锂、负极电位与 OCV 的物理含义） 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 D4-04 大纲的完整展开版

---

引言：判据只有一条，而整包上一个能读到它的测点都没有

一版快充标定通过评审的那天，屏幕上的数往往全是绿的：包平均温度落在窗口内、峰值温度没超、BMS 报的温差在目标以内、并联组端电压离散度小得漂亮。三年后同一台车的容量表会告诉你，这一排绿灯里至少有一个当时就在说谎。快充真正的账不记在充电那十几分钟，记在三年后的容量表上——本课要做的，就是把那本账提前摊到标定阶段来算，并且说清楚它靠哪几个可测的量去算。

钉子①（判据层）：析锂的判据只有一条——负极局部电位 φ_anode（vs Li/Li⁺）≤ 0 V；而整包上一个能读到它的测点都没有。

先把判据说死：当负极某一处的电位相对 Li/Li⁺ 参比降到 0 V 及以下时，锂离子来不及嵌进石墨，就在颗粒表面沉积成金属锂。这条判据里的 0 V 可以原样给出，因为它不是一个实测出来的经验阈值，也不是任何标准规定的限值，而是参比电极定义的零点（金属锂电极相对它自己的电位）。⚠ 但工程上要在 0 V 之上留多少裕量、这笔裕量用什么量去表达，是平台相关量，本课⛔ 不给数——它由你自己电芯的标定结果给出。另外请先记住判据里那两个定语：局部与瞬时。它们看着像修辞，实际上是本课最贵的两条纪律的来源，第 1 讲会把它们单独拆开讲。

接着说第二件事，也是本课全部工程做法的根源：这个量在量产包上没有任何测点。你手里能拿到的全是代理量——温度、电流、SOC、端电压。⛔ 尤其不要把端电压当成它的替身：端电压是正负极电位之差，与负极对参比电极的电位是两个不同的量，⛔ 二者不可互推；端电压看着完全正常的那一刻，负极局部电位可能已经跌破了零。

于是全课做的其实是同一件事：把这条测不到的判据，一层一层翻译成能测、能标、能验收的代理量。翻译链有五段，成员与顺序以第 6 讲 6.5 那张收口账为准——

1. 先把判据翻成单体级的 SOC-T-倍率包络，靠三电极或弛豫电压平台在实验室里标出来；
2. 扣第一笔裕量：包内温差——按最冷的那一节判定，把单体包络推到包级；
3. 扣第二笔：温度估计误差裕量——BMS 采样点几乎必然错过真实最冷芯；
4. 扣第三笔：SOC/SOH 估计误差裕量；⛔ 三笔扣在不同的轴上、且不独立，不得按算术相加（6.5）；
5. 最后交给 D4-03 充电过程温控策略与充电功率协同，在那里变成一条可执行的 derating 门限。

⚠ 「包络本身随 SOH 收缩」不在这三笔裕量里——它换的是你该用哪一张包络（标定必须覆盖末期电芯），是另一件事，见 6.7。

每一层翻译都在丢信息、都要留裕量，而事故就发生在被丢掉的那一部分里。★ 不先把「判据存在、但不可观测」这个落差讲清楚，后面每一步都会被读成多此一举：为什么试验必须是几种手段的组合而不能挑一个最省事的？为什么弛豫平台法只能算旁证、拆解才是终判？为什么标定必须覆盖末期电芯？为什么「包平均温度合格」这句话在本课里根本不构成一个判据？答案全部来自这条落差。

钉子②（口径层）：析锂发生在最冷的那一节，寿命衰减发生在最热的那一节，而包内温差决定了这两节各自离平均有多远。

这就是温差在本课里的角色，而它和你在别处见到的温差不是同一个东西：它不是舒适性指标，也不只是寿命指标，它是把单体包络推到包级时那一笔必须扣掉的裕量。ΔT_pack 越大，包级可用的包络越窄，能放行的快充功率就越低——温差不是与充电速度并列的另一个指标，它直接以裕量的形式吃掉充电速度。温差目标也由此推出：最冷电芯不析锂给出一条上界，最热电芯不超寿命门限给出另一条上界，两条求交才是目标值。⛔ 它不是从同行那里抄来的一个数，也不是先定一个数再回头论证它合理。

反钉子：「并联电芯的正反馈有界、不会跑飞」这句话是对的——危险恰恰在这里。

它有公式支持、经得起推敲，而一个正确的前半句会给错误的后半句背书。被读成「温差会自己抹平，所以温差是次要指标」之后，三步全错，而且错在三个互不相同的地方：

• 有界 ≠ 小。稳态偏差被锁在一个有限值上不假，但那个值有多大，取决于负反馈的强弱——OCV 对 SOC 的斜率。斜率大的工作区间里它确实小；斜率平的电压平台段里它大得多，甚至大到那条线性化关系本身失效。「有界」对所有体系成立，「小」不成立。
• 有界 ≠ 看得见。让偏差变大的那条平坦 OCV，同时也让端电压对 SOC 不敏感：支路 SOC 已经分开了，端电压还看不出来。于是「用并联组端电压离散度做一致性监控」在这类体系上是系统性失效的判据——它永远报「一致」。不均更大且更隐蔽，这两件坏事出自同一个原因，不是两条独立的坏消息。
• 并联方向的自限，串联方向一条都没有。并联组里最冷的电芯内阻高、会被自动分走一部分电流；串联位置上的电芯被强制流过全部包电流，没有任何机制替它分担。而析锂的木桶效应恰恰落在串联方向——最冷的那一节决定整包能充多快。把并联方向的自限结论搬到串联方向，等于给一个从未存在过的保护背书。

★ 读反之后，读者会做错的是这三个具体动作：① 把包内温差目标从设计输入降级成「参考值」，直接照抄同行的数（抄来的可能过松＝埋雷，也可能过严＝白付代价，而两种错都不会在验收里报警，因为验收就是拿这个数在验）；② 用并联组端电压离散度当一致性监控，于是不再加密温度测点；③ 用包平均温度、或 BMS 报的最低采样点温度，去判析锂窗口与加热到温退出。三个动作建立在同一个错误推论上，而它们全都在串联方向的最冷电芯上失效——那正是先撞上析锂窗口的那一节。⚠ 更麻烦的是：这三个动作在数据上全都表现为绿灯。缺陷不会以报警的形式出现，只会以三年后的容量表出现。

本课的射程，以及不归本课管的那些。析锂是电化学问题，而它的四个驱动因素里，热管理只动得了温度这一个：SOC 与倍率由充电策略定（D4-03 充电过程温控策略与充电功率协同），电芯设计由体系与配方定（D1-05 电池化学体系（NMC/LFP/钠离子/固态）对热设计的差异化要求），老化速度由使用谱定（D1-04 电池老化、寿命与温度的耦合关系）。⚠ 请不要把「只有一个把手」读成「热管理作用有限」——恰恰相反，温度同时压着好几项过电位，是四个因素里杠杆最长的那一个。所以本课不教你怎么改电芯，教的是在给定电芯下，温度与温差能把包级包络推到哪里。相邻几门课的分工也一并划清：温差本身从哪来、怎么定口径、怎么从整车质保反推，去向 D1-02 电芯温度不均与温差控制目标；老化机理、活化能的分温区拟合与累积损伤算法，去向 D1-04 电池老化、寿命与温度的耦合关系；产热与温升的预测建模，去向 D4-01 快充产热与温升预测建模；本课交出去的包络怎么变成一条 derating 曲线，去向 D4-03 充电过程温控策略与充电功率协同；后果链走到热失控与热扩散那一段，去向 D5-01 热失控热扩散抑制（热管理与结构协同）。本课的净新增只有三样：判据从单体到包级的那条翻译链；温差在这条链上从「一个要控的指标」变成「一笔要扣的裕量」这个角色转换；以及析锂检测手段各自证明什么、盲区在哪、怎么组合（第 5 讲），包括为什么不能挑一个用。（这三样在 1.8 划完与四门相邻课的界之后逐条列出，口径与此处一致。）

全课六讲的走法：

• 第 1 讲　判据本身——负极电位是怎么被一项一项压下去的，四个驱动因素各自作用在哪一项（所以它们的可干预方式也不同），沉积下来的锂有哪几个去向，以及后果链走到哪里就交给别课。
• 第 2 讲　温差 → 电流与 SOC 不均（分钟级、电学）——正反馈环与负反馈环各是什么，稳态偏差式怎么推、它的三个前提是什么、为什么它给的是上界；化学体系差异为什么让不均既更大又更隐蔽；串联方向的木桶；低温端的方向反转。
• 第 3 讲　温差 → 老化与可用容量（年级、寿命账）——温差被转化成风险的那几条路径（其中两条不是物理路径，沿任何物理线索都数不出来）；阿伦尼乌斯只借它的形状；快慢两个闭环叠在同一个包上；最后把温差目标求交出来，并按工况与 SOH 分档。
• 第 4 讲　热管理侧有哪几个把手——按「动什么」×「什么时候动」两个维度画，把整条时间轴（预调温 / 起充状态 / 充电中控温 / 停充后续冷）和「不作为」这一档都摆上桌，再按收益与代价排序。
• 第 5 讲　怎么在试验里把析锂逮住——各类证据分别证明什么、盲区在哪个方向、为什么必须组合使用而不能挑一种；温差实测的布点纪律。
• 第 6 讲　从验证到门限——准入线与工程线两条工况谱互不替代；三维包络怎么表达；从单体包络到包级门限要堆几笔裕量；包络随 SOH 收缩；以及怎么判一版标定是不是在拿寿命换时间。

最后交代本课的数字纪律，免得你读到一半以为哪里被省略了。全课只有两处可以手算的定量示例，它们的输入全部是教学假设值，正文与图上都会写明不对应任何平台、⛔ 禁止照抄取用。除此之外，凡属平台相关的量——充电倍率与快充功率、窗口的上下沿温度、温差目标、三笔裕量各自多大——本课一律⛔ 不给数，只给算法、口径与判定问句。★ 这不是回避：拿一个抄来的数当输入，正是钉子②要防的那件事；而一门课能交给你的最有价值的东西，是让你在自己的电芯上把那个数算出来的方法。

第 1 讲　析锂的判据只有一条，而整包上一个测点都没有

快充这门课里，几乎所有争论最后都会落回同一个问题：到底凭什么说这一版「充快了」？有人答温度、有人答倍率、有人答 SOC 上限、有人答电池报警没报警。这一讲要把这个问题一次性关掉——判据只有一条，它既不是温度也不是倍率，而且它在量产包上根本读不到。后面五讲全部的工程做法，都是在补这条判据与你手里真正能拿到的信号之间的那个落差。落差有多大、被丢掉的是哪一部分，决定了你的裕量该留在哪。

1.1 判据只有一条：负极局部电位 ≤ 0 V，而它在整包上没有测点

正常充电时锂离子从正极脱出、穿过电解液、嵌进负极石墨的层间。这条路走不通的时候，锂离子不会停在原地排队——它会在负极表面直接得电子，以金属锂的形式沉积下来。析锂的判据就是这条路走不走得通的临界条件：

φ_anode(vs Li/Li⁺) ≤ 0 V

即负极某一点相对 Li/Li⁺ 参比电极的电位降到 0 V 及以下时，该点就具备了沉积金属锂的条件。全课所有措施——降温差、抬窗口下沿、收包络、做三电极试验——最终都是为了让这个不等式不成立。

先把 0 V 的身份说清楚，否则读者会去问「这个阈值哪来的、能不能再往下探一点」：它是参比电极定义的零点——金属锂电极相对它自身的电位，按定义就是 0。它不是从试验里拟合出来的经验阈值，也不是任何标准规定的限值，所以可以原样写出来、不需要标区间与出处。⚠ 但工程上要在 0 V 之上留多少裕量、这个裕量用什么单位表达（电位裕量？温度裕量？倍率裕量？），是平台相关量，本课⛔ 不给数——它取决于你自己电芯的包络形状与估计误差有多大，那是第 6 讲「裕量堆叠」要处理的事。

⛔ 接下来是这门课真正的起点：量产包上没有任何一个测点能读到 φ_anode。

BMS 手里的信号是这样一组：单体端电压、支路或包电流、若干个 NTC 的温度读数、以及由它们估计出来的 SOC 与 SOH。这里面没有一个是负极电位。尤其要防的一处是拿端电压去凑——端电压是正极电位与负极电位之差，一个方程两个未知数，⛔ 不可能由端电压反推负极对参比的电位，两者是两个量，不得互推。三电极电芯之所以要专门做样件、之所以上不了整包，正是因为要读这个量必须在电芯内部物理地塞进第三支参比电极（第 5 讲展开）。

⚠ 还有一个更隐蔽的误读：把 0 V 当成一个可以在整包上直接测量的信号，于是去问「那 BMS 里哪一路能显示它」。答案是一路都没有；这不是标定没做好，是结构性的不可观测。

于是这门课的骨架就定死了。它从头到尾做的是同一件事：把一条测不到的判据逐层翻译成能测、能标、能验收的代理量——

1. 判据：φ_anode ≤ 0 V（读不到）；
2. 单体级包络：在实验室里用三电极或弛豫电压平台，把「在什么 SOC、什么温度、什么倍率下会碰到这条线」标成一张 SOC-T-倍率的边界面（第 5 讲讲怎么标，第 6 讲讲它长什么样）；
3. 推到包级：包里最冷的那一节先撞线，所以要用包内温差把单体包络往里收一笔（第 2~4 讲整整三讲都在算这一笔）；
4. 再往里收两笔：温度估计误差裕量与 SOC/SOH 估计误差裕量（第 6 讲）。⚠ 连同第 3 步的温差裕量一共三笔，⛔ 不得按算术相加（6.5）；而包络本身随 SOH 的收缩不算在这三笔里——它换的是该用哪一张包络，是另一件事（6.7）；
5. 交出去：交给 D4-03 充电过程温控策略与充电功率协同 变成充电电流的 derating 门限。

★ 这五步里，每一层翻译都在丢信息，每一层都要留裕量，而事故就发生在被丢掉的那一部分里。不先把「判据存在但不可观测」这个落差摆出来，后面每一步都会被读成多此一举——为什么加热到温退出要按最低电芯温度判而不是平均温度、为什么弛豫平台法只能算旁证而拆解才是终判、为什么标定必须覆盖末期电芯、为什么「包平均温度合格」这句话在本课里根本不构成一个判据、为什么试验方案必须是几种手段的组合而不能挑一个。这些问题的答案，全都挂在这条翻译链上。

1.2 判据是局部的、瞬时的——所以一切平均量在本课都只是代理量

上一节那个式子还有两个定语必须讲透，它们比式子本身更贵。

局部。0 V 说的是负极某一点在某个瞬间的电位，不是电芯的平均状态。极片上并不是每一处同时到线：电流密度最高的地方先到（极耳附近、极片边缘、正负极对置不完全对齐的地方），温度最低的地方先到（贴着冷板边缘或远离热源的那一角），涂布偏薄、负极相对容量偏少的地方也先到。析锂本来就是一个局部事件——一小片区域镀上锂，其余部分完全正常，而电芯级的平均电流密度看起来毫无异常。

瞬时。0 V 说的是某一瞬间。快充电流不是平的：阶梯 CC 换挡的那一瞬、脉冲的峰值那一刻、以及刚起充时浓差还没建立起来又立刻被拉满的那一段，都会把负极电位短暂地压到比段平均低得多的位置。判据看的是那一瞬，不是那一段的平均。

这两个定语直接推出本课两条最贵的纪律：

• 空间上按最极端的那一节判，不按平均判——第 2 讲的串联木桶效应、第 4 讲的加热到温退出判据、第 6 讲的包级包络，全部落在这一条上；
• 时间上按瞬时峰值判，不按段平均判——这条直接决定了你的数据采集要多密。采样率不够时，峰值会被平滑掉，于是记录里的判据看起来一直安全，而电芯已经在析锂。

⚠ 「均值口径的验收一路绿灯、而电芯已经在析锂」这件事的全部机理就在这里。⛔ 拿电芯级的平均电流密度去论证「本工况不会析锂」，是把一个局部判据套在了一个空间平均量上；⛔ 拿连续采样的段平均值当瞬时值用，是把一个瞬时判据套在了一个时间平均量上。两种错法看起来完全不同，犯的是同一个错。

⛔ 本节不给任何数——它给的是判据的定语，不是判据的值。定语写错了，后面的数再准也没有意义。

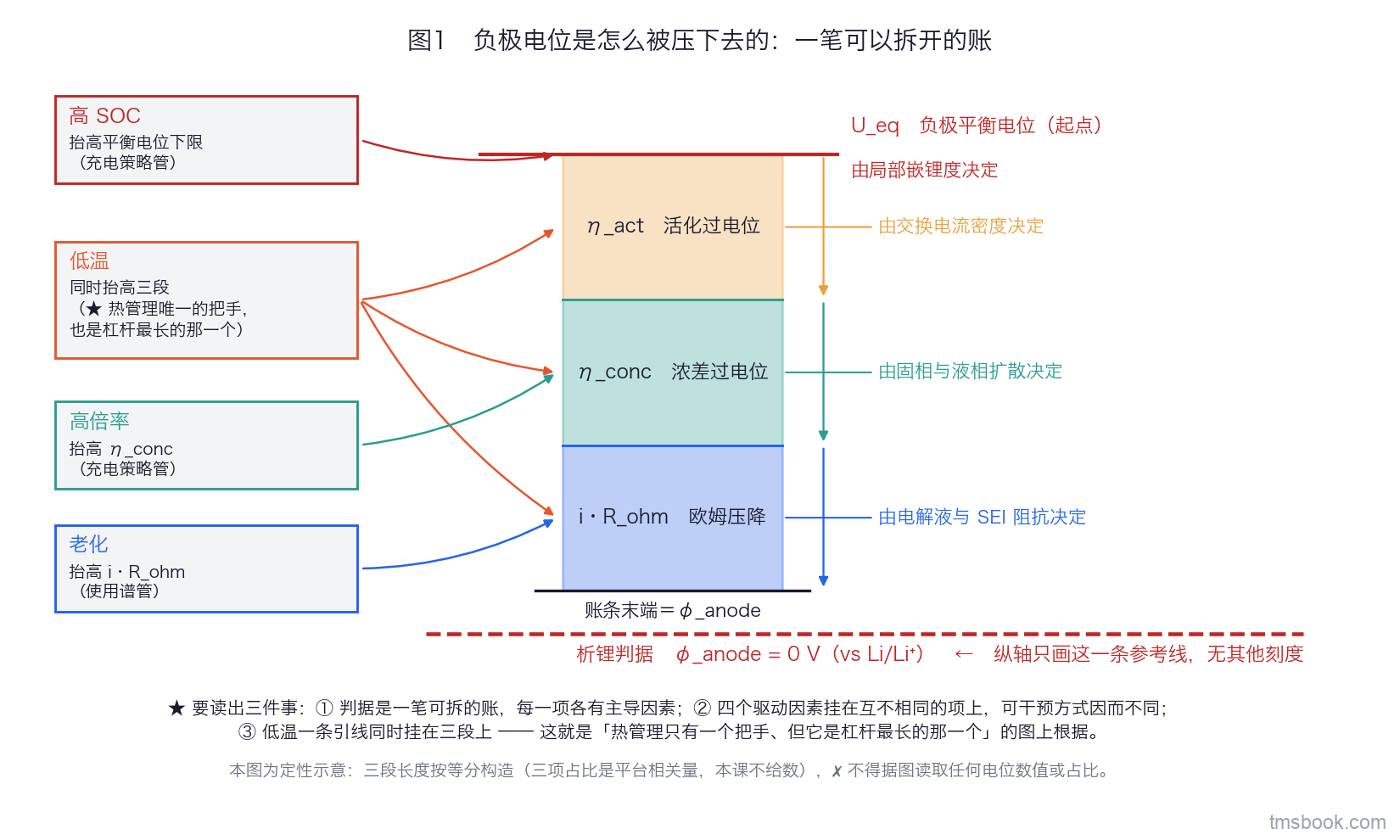

1.3 负极电位是怎么被压下去的：一笔可以拆开的账

判据本身是一条线，真正有工程价值的是负极电位怎么一步步走到这条线上。把它拆成一笔账：

φ_anode = U_eq(局部嵌锂度) − η_act − η_conc − i·R_ohm

四项各自的身份与主导因素：

• U_eq：石墨在该点当前嵌锂度下的平衡电位，是这笔账的起点。嵌锂度越高（越接近满嵌）它越低。⚠ 这个下降不是线性的——在中低嵌锂度区间它变化很平缓，只有接近满嵌时才急剧下沉。所以「高 SOC 危险」这句话的正确读法是「越靠近满充，同样一点扰动能吃掉的余量越少」，⛔ 不是「SOC 每高一分，电位就低一分」。
• η_act：嵌锂反应本身的活化过电位，由界面的交换电流密度决定。交换电流密度越小，同样电流下要付出的活化过电位越大。低温直接把交换电流密度压下去，于是 η_act 抬高。
• η_conc：浓差过电位，固相与液相两侧都算——固相是锂在石墨颗粒内部的扩散，液相是锂离子在电解液与孔隙里的输运。低温让扩散系数掉，高倍率让输运需求变大，两者一起把它抬高。这一项是低温与高倍率共同作用的那一项。
• i·R_ohm：欧姆压降。⚠ 这里的 i 是局部电流密度，R_ohm 是与之对应的面比电阻（含 SEI 膜与电解液），乘积才是一段压降；⛔ 它与第 2 讲讲并联分流时用的支路电流 I、支路内阻差 ΔR 不是同一组量，全课按下标区分，不得混用。低温让电解液电导率掉、老化让 SEI 增厚，一起把这一项抬高。

把四个驱动因素挂回去，就能看清它们各自作用在不同的项上：

驱动因素	它作用在哪一项	谁能动它
高 SOC	压低起点 U_eq	充电策略（D4-03 充电过程温控策略与充电功率协同）
高倍率	抬高 η_conc，并按 i 放大欧姆压降那一项	充电策略（D4-03 充电过程温控策略与充电功率协同）
老化	抬高 i·R_ohm（SEI 增厚），并经孔隙堵塞与可嵌位点减少同时抬高 η_conc、抬高同一电芯 SOC 对应的局部嵌锂度	使用谱与寿命管理（D1-04 电池老化、寿命与温度的耦合关系）
低温	同时抬高 η_act、η_conc、i·R_ohm 三项	热管理

★ 最后一行是这门课存在的理由：温度一个因素，同时压着三项过电位。这就是 1.7 那句「热管理只有一个把手，但它是杠杆最长的那一个」的图上根据。

⛔ 各项过电位的相对大小是平台相关量（随体系、配方、温度、倍率而变），本课一律不给数，图上也不设刻度。

两个易错点要点破。其一，四个因素不是可以线性叠加的独立项——低温一条就同时改了三项，而老化又改变了同一 SOC 下的嵌锂度，因素之间通过温度与状态互相耦合。所以「低温贡献几成、高倍率贡献几成」这类分账问法本身就不成立。其二，别把「高 SOC 危险」误读成线性关系，理由前面已说：负极平衡电位对嵌锂度的依赖在接近满嵌时才急剧下沉。

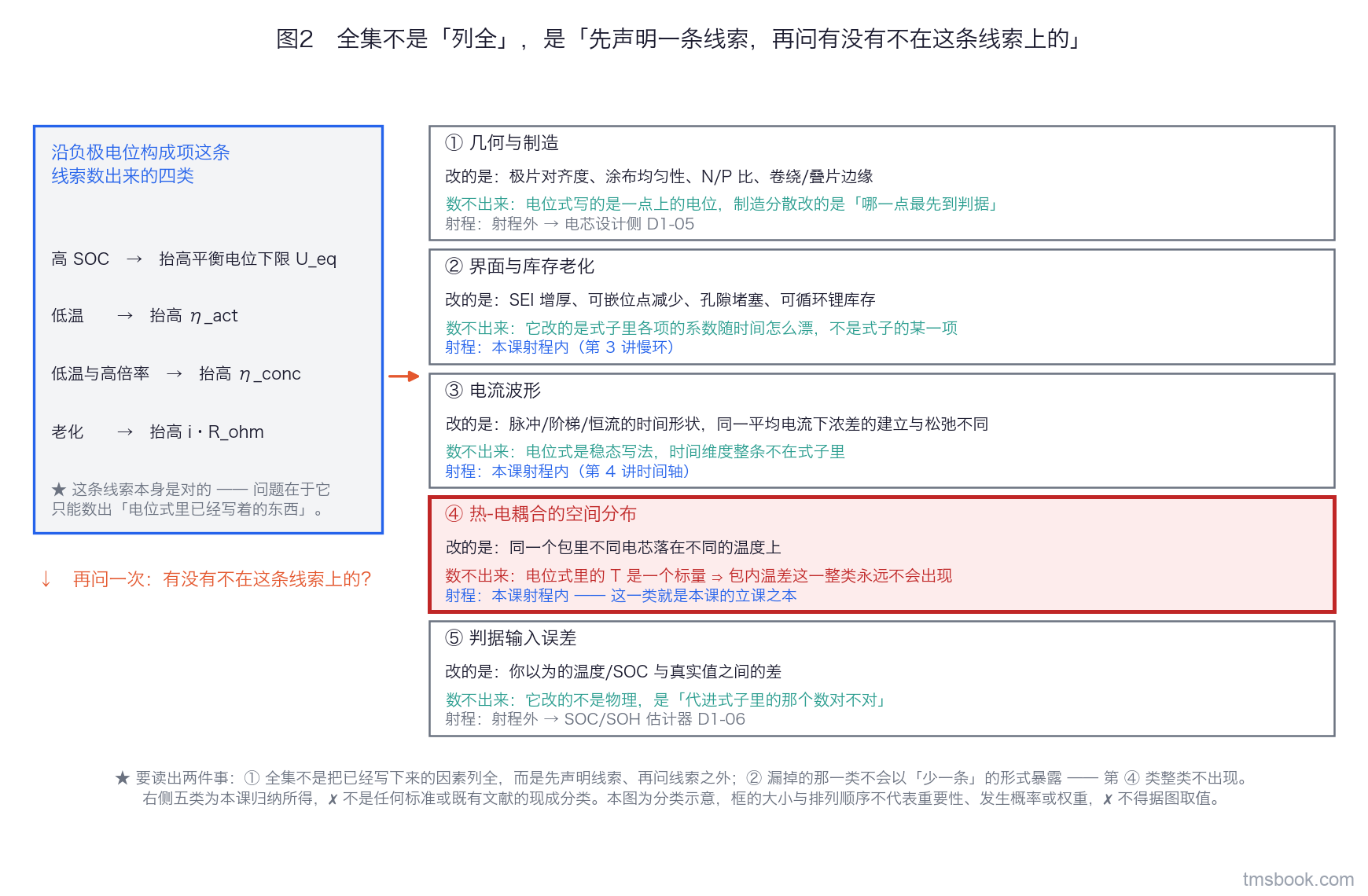

1.4 全集一：沿电位式数不出来的那五整类

上一节沿电位构成项数出了四类驱动因素。现在必须做一件事——问一句「有没有不在这条线索上、却同属这个集合的？」

先把线索声明清楚：我是沿负极局部电位的构成项数的（U_eq / η_act / η_conc / i·R_ohm）。沿它能数出来的正是那四类：局部 SOC 抬高平衡电位下限、低温抬 η_act、低温与高倍率抬 η_conc、老化抬 i·R_ohm。

沿这条线索数不出来的，还有五整类：

① 几何与制造类。负极超量比 N/P、极片边缘与极耳附近的电流密度集中、涂布重量分布、隔膜与极片错位、压实密度与孔隙率、极片褶皱。★ 它们一项都不出现在电位式里，但它们改的恰恰是局部电流密度与局部嵌锂度——而析锂本来就是局部事件。⛔ 不要把这一类当成「电芯厂的事、与我无关」：它决定的是同一个包里哪几只先出问题，正是热管理布点与包络裕量要覆盖的对象。

② 界面与库存老化类。SEI 增厚、孔隙堵塞、可嵌位点减少、活性锂库存损失。最后一条尤其要注意：库存损失之后，同一个「电芯 SOC」读数对应的是更高的负极嵌锂度——判据的起点被悄悄挪低了，而 BMS 报出来的 SOC 数字看不出任何变化。上一节写的「老化」只是这一类的一个词，展开是好几条机理不同的路径。

③ 电流波形类。同样的平均倍率下，恒流、阶梯 CC、脉冲三种波形给出的瞬时局部电位并不相同；充电前是否刚经历过大功率放电（浓差极化尚未弛豫）、起充前静置了多久，同样改判据。⚠ 沿电位式只看得见「i 有多大」，看不见「i 是什么形状、之前发生过什么」。

④ 热-电耦合的空间分布类。包内温差、单电芯内部温差（极耳与底部）、冷却面与非冷却面之间的梯度。★ 这一整类沿电位式完全数不出来，原因简单得刺眼——式子里的 T 是一个标量。写下 φ_anode = f(T, i, SOC, SOH) 的那一刻，「包里各处温度不一样」这件事就已经被表达式本身消掉了。而它正是本课的立课之本，也是第 2~4 讲三整讲的内容。

⑤ 判据输入误差类。BMS 的 SOC 估计误差（安时积分漂移、平台段 OCV 修正失效）、SOH 估计误差、温度估计误差（稀疏 NTC 错过极值）。★ 它不改变任何物理，它改变的是判据的输入——前四类算得再准，喂进去的 SOC 与 T 是错的，结论一样落空。沿任何一条物理线索都数不到这一类，因为它根本不在物理层。

逐项核射程：①~⑤ 的归因与判定方法都在本课射程内；但电芯设计侧（①里的 N/P 设计、②里的配方）本课只给类型与去向 D1-05 电池化学体系（NMC/LFP/钠离子/固态）对热设计的差异化要求，⛔ 不给任何设计值；SOC/SOH 估计器的构造与置信度分级去向 D1-06 电池热状态在线估计：从稀疏 NTC 到 T_max 与 ΔT_pack，本课只把它的误差当成一笔要扣的裕量。

⚠ 两句方法论上的提醒，它们比这五类本身更重要。第一，⛔ 不要把「已经被写下来的四个因素」当成全集——那是沿「已经被写下来的东西」枚举，不是沿一条物理线索枚举，两者根本不是同一个动作。第二，漏掉的那一类不会以「少一条」的形式暴露，它是整类不出现：你的清单看起来完整、自洽、每一条都对，而第四类从头到尾没露过面。这也是为什么本课要用「先声明线索、再问有没有不在线索上的」这个笨办法，而不是凭印象列表。

⚠ 上面这五类是本课归纳出来的分类，⛔ 不是任何标准或现成教材里的既有清单——引用时请注明它的出处是本课。

1.5 沉积下来的锂有三个去向，不是两个

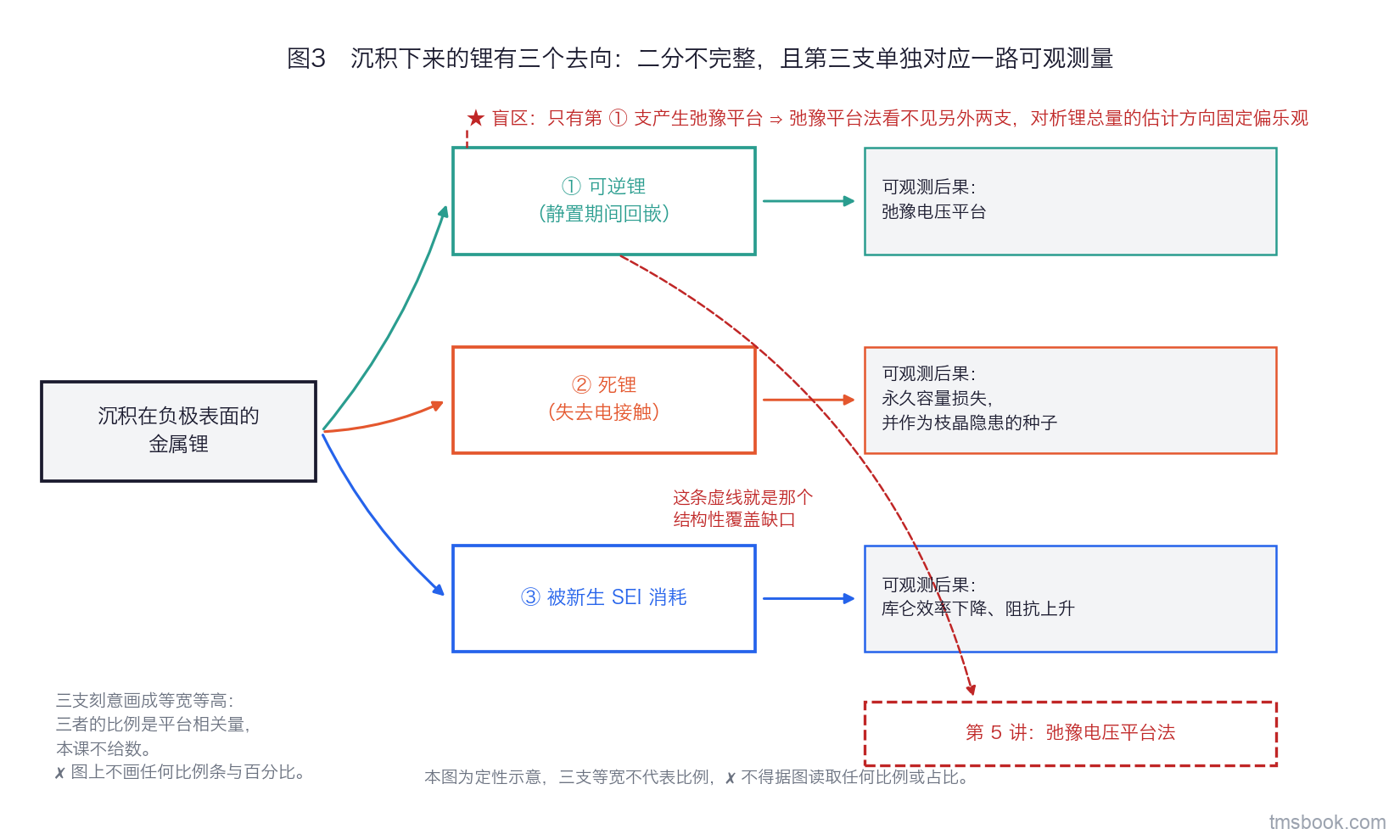

判据被突破之后，负极表面就有了金属锂。接下来这一步决定了你在数据里能看见什么——沉积下来的锂有三个去向，而常见的说法只讲了两个。

去向一：可逆锂。停止充电、静置一段时间之后，表面这层锂里有一部分会重新嵌回石墨。这一支产生一个可观测的特征：弛豫电压平台——静置期间端电压曲线上出现一段异常平缓的台阶，那正是回嵌反应在维持电位。第 5 讲的弛豫平台法就是靠它。

去向二：死锂。另一部分锂在沉积/回嵌过程中失去了与集流体的电接触，它既回不去也放不出来，成为永久容量损失；同时它是形貌演化下去之后枝晶隐患的种子。

去向三：被新生 SEI 消耗掉的那一部分。新沉积的金属锂表面活性极高，会立刻与电解液反应生成新的 SEI，把这部分锂固定成不可用的化合物。这一支对应的可观测量是库仑效率下降与阻抗上升——它既不产生弛豫平台，也不与「死锂」是同一个概念。

★ 为什么必须把第三个去向单独列出来：不讲它，读者会自然地以为「弛豫平台上看到多少，就是析了多少」。实际上弛豫平台只看得见回嵌的那一份，另外两支它一支都看不见 ⇒ 用弛豫平台估出来的析锂量，方向固定地偏乐观。这不是精度问题，是结构性的覆盖缺口，也是第 5 讲那条盲区声明的机理来源。

⛔ 三者的比例是平台相关量（随温度、倍率、静置时长与体系变），本课一律不给数、不给比例、不给倍数；⛔ 尤其不写「可逆的占大部分」「死锂只占很小一部分」这类没有数支撑的量级判断——既然不给分母，就不该给百分比。

两个易错点：

• ⛔ 把可逆锂当成「没损失」。它确实回嵌了，但沉积与回嵌这个过程本身就在消耗电解液、增厚 SEI，损失只是小一些，不是没有。
• ⛔ 把弛豫平台的有无当成析锂的有无。没看到平台，可能是没析，也可能是析下来的全成了死锂或全被 SEI 吃掉了——两种情况在这一路信号上长得一模一样，而后一种恰恰是更坏的那一种。

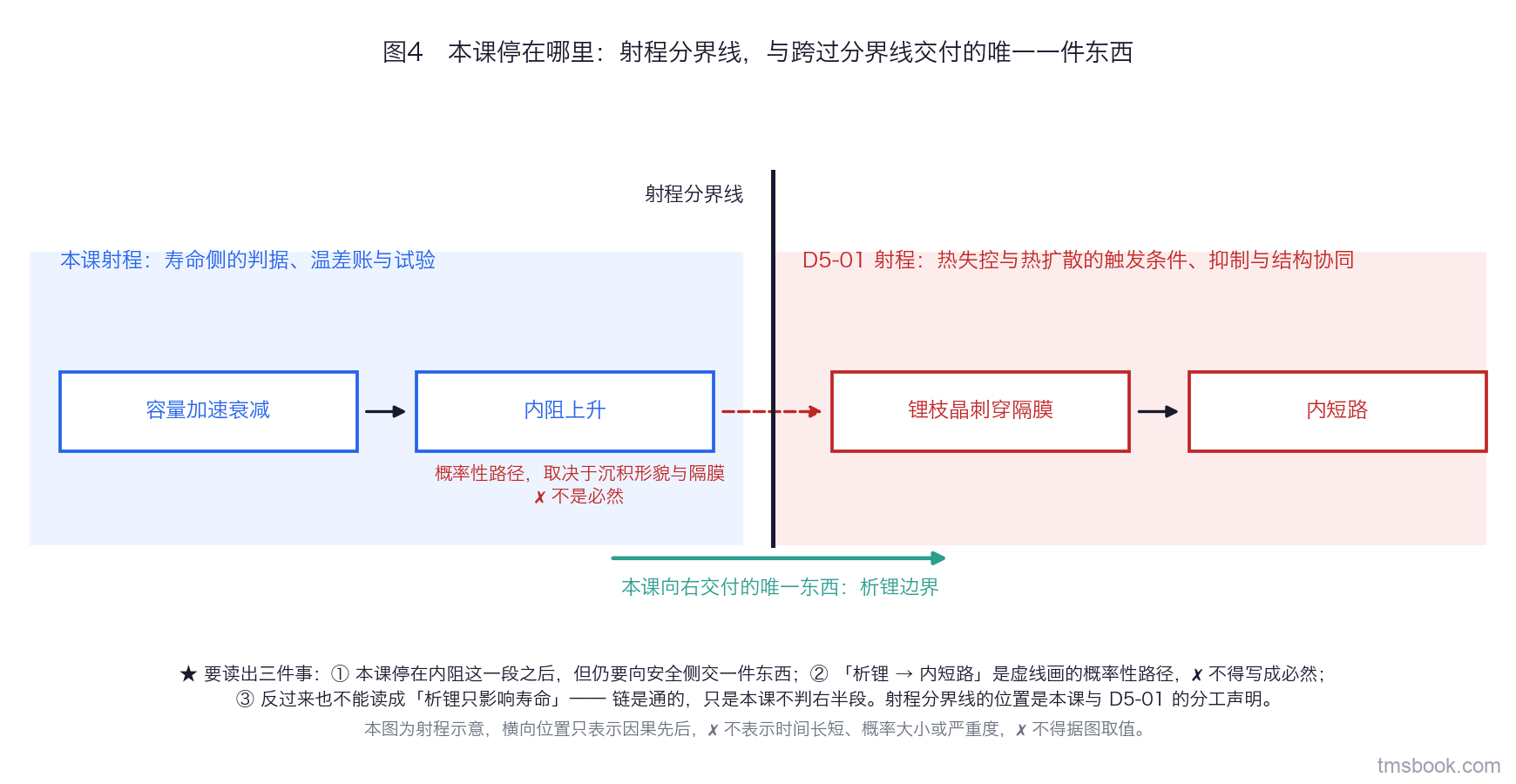

1.6 后果链画到底，本课的射程线画在第二步与第三步之间

析锂之后会发生什么？把链条一次画完，然后在链上划一条线，说清本课停在哪里。

容量加速衰减 → 内阻上升 → 锂枝晶刺穿隔膜 → 内短路。

• 前两步是连着的：活性锂被吃掉、SEI 增厚、孔隙被沉积物堵塞，容量掉得比正常老化快，内阻同时往上走。⚠ 而内阻上升又会抬高 i·R_ohm 那一项，让负极电位更容易被压下去——这是一条正反馈，析过一次锂的电芯更容易再析。
• 第三步是另一种性质的事：沉积物在反复循环中演化出针状形貌，可能刺穿隔膜。⛔ 注意这一步是概率性路径，不是必然——它取决于沉积形貌、隔膜的力学与热学性能、以及后续的使用条件。「析锂了就一定会内短路」是一句会把工程判断带偏的全称句，⛔ 不得这样写。
• ⚠ 但反过来也不能读成「析锂只影响寿命、跟安全没关系」——那会把安全侧该做的动作全部取消。链条是通的，只是它的后半段有概率、有条件，而不是自动发生。

本课停在第二步。本课交付的是寿命侧的判据、温差账与试验方法；热失控与热扩散那一段——触发条件、抑制手段、结构协同——在 D5-01 热失控热扩散抑制（热管理与结构协同）。划清之后，本课对安全侧只承担一件事：把析锂边界作为输入交出去。

⛔ 后果链上任何一步的触发条件、时间尺度与限值，本课一律不给——本课不判它们，只给类型与去向。

1.7 四个驱动因素里，热管理只动得了温度这一个——但它是杠杆最长的那个

到这里可以把本课的立场说死了。析锂是一个电化学问题，而 1.3 那张表已经把责任分完了：

• SOC 与倍率由充电策略定，去向 D4-03 充电过程温控策略与充电功率协同；
• 电芯本身（体系、配方、N/P 设计）由电芯选型定，去向 D1-05 电池化学体系（NMC/LFP/钠离子/固态）对热设计的差异化要求；
• 老化速度由使用谱与寿命管理定，去向 D1-04 电池老化、寿命与温度的耦合关系，那门课交的是老化机理与它随温度的形状；
• 温度——这一个，是热管理的。

所以本课不教你怎么改电芯，教的是「在给定电芯下，温度与温差能把包级包络推到哪里」。

⚠ 这里最容易读反的一句：「只有一个把手」⛔ 不等于「热管理作用有限」。恰恰相反——回看 1.3 的表，温度同时压着 η_act、η_conc、i·R_ohm 三项过电位，而另外三个因素各自只动一项或改起点。四个因素里，它是杠杆最长的那一个。低温不是「稍微不利」，它是把三项一起抬起来。

这条立场还决定了本课交付物的形式：热管理交出的是一张边界（包络），不是一条曲线（门限）。边界说的是「越过这里会析锂」，门限说的是「所以此刻允许充多大电流」——后者还要综合充电时间目标、桩的能力、整车热管理的其他需求，那是 D4-03 充电过程温控策略与充电功率协同 的活。⛔ 本课不给任何 derating 门限值，也不给电芯设计建议，那是越界。

⚠ 同样出于这个立场，第 4 讲那张收益/代价排序表排的不是「所有能降低析锂风险的措施」，而是「热管理能出手的那几条」——看到那张表时请记住这个限定，否则会觉得它漏了一堆东西（其实那些东西在别人的射程里，表上以去向的形式列着）。

1.8 本课与四门相邻课的分工：净新增是那条翻译链

这门课与几门邻课共用大量语言，不划界必然大段重复或者互相落空。逐条写清本课引用它的哪一个结论、用在哪一步——⛔ 而不是笼统地写「那门课讲过了所以本课不讲」。

• D1-02 电芯温度不均与温差控制目标 电芯温度不均与温差控制目标：它交的是温差本身从哪来（来源链路的全集）、以及温差这个词的口径该怎么定（测点位置、采样时刻、工况定义、平均口径这几件事必须一起写）。本课引用它的口径定义与 ΔT_pack、ΔT_coolant 这两个量的含义，用在第 2 讲往后所有涉及温差的地方；本课只补一件它不管的事——快充工况下与稳态工况不同的那几项。⛔ 温差来源与口径本课不重讲。
• D1-04 电池老化、寿命与温度的耦合关系 电池老化、寿命与温度的耦合关系：它交的是老化机理与老化速率随温度的形状（含分温区的处理与加速试验的边界）。本课只取「速率随温度按指数型加快」这个形状结论，用在第 3 讲把温差换算成电芯之间的老化速率差那一步。⛔ 机理、活化能取值与加速外推的边界本课不重讲，也不给数。
• D4-01 快充产热与温升预测建模 快充产热与温升预测建模：它交的是产热功率与温升的预测方法。本课引用它给出的产热量作为输入，用在第 4 讲的沿程温升手算与「先算再布测点」那一步。⛔ 建模方法本课不重讲。
• D4-03 充电过程温控策略与充电功率协同 充电过程温控策略与充电功率协同：它消费本课的产出——拿本课交出的 SOC-T-倍率包络去做 derating 曲线与功率协同。本课的责任止于把边界与它的裕量说明交清楚。

⇒ 划完界，本课的净新增就看得见了，只有三样：

1. 那条翻译链：φ_anode ≤ 0 V → 单体 SOC-T-倍率包络 → 扣包内温差裕量 → 扣温度估计误差裕量 → 扣 SOC/SOH 估计误差裕量 → 交门限（⛔ 三笔不得算术相加；「包络随 SOH 收缩」是换用哪一张包络，不在这三笔里，见 6.5 与 6.7）。这是别的课都没有的那一条；
2. 温差的角色转换：在本课里，包内温差不是「一个要控的指标」，而是「把单体包络推到包级时必须扣掉的一笔裕量」。同一个 ΔT_pack，在 D1-02 电芯温度不均与温差控制目标 里是被验收的对象，在本课里是账本上的一个减项——这个角色差别是第 2、3 讲全部推导的起点；
3. 析锂检测手段各自证明什么、盲区在哪、怎么组合（第 5 讲），以及为什么不能挑一个用。⛔ 这里刻意不写手段的条数——「常被并列提起的那几种就是全集」正是第 5 讲点名要防的错（5.1）。

⚠ 顺带说清一件读者常问的事：既然本课的判据是电化学的，为什么它归在热管理板块？因为在这条链上，唯一能被热管理动手的那一层，恰恰是信息丢得最多的那一层——从单体包络推到包级，丢掉的就是温度的空间分布。这一层没人替你算，而它决定了整包能充多快。

本讲小结：析锂的判据只有一条——负极局部电位 φ_anode(vs Li/Li⁺) ≤ 0 V，0 V 是参比定义的零点、可以照写，但整包上一个能读到它的测点都没有，⛔ 也不能由端电压反推。判据还是局部且瞬时的，因此所有平均量（平均温度、平均电流密度、端电压、平均 SOC）在本课都只是代理量，空间上要按最极端那一节判、时间上要按瞬时峰值判。把判据拆成 U_eq − η_act − η_conc − i·R_ohm 这笔账，四个驱动因素挂在不同的项上——只有温度同时压着三项，这是热管理唯一的把手，也是杠杆最长的那个。沿这条电位式枚举必然漏掉五整类，其中「热-电耦合的空间分布」整类不出现（式子里 T 是标量），而它正是本课的立课之本。沉积的锂有三个去向而非两个，弛豫平台只看得见回嵌那一支，所以它的估计固定偏乐观。后果链通到内短路，但枝晶那一步是概率性路径、⛔ 不是必然，本课停在容量与内阻这一段，向 D5-01 热失控热扩散抑制（热管理与结构协同） 只交一件东西：析锂边界。
