D4-02 超充（4C/6C）热管理挑战与冷却强化

课程代码 D4-02 · 板块 D 电池热管理 BTMS / 快充与超充热管理 时长 约 4.0 小时（6 讲） 前置 D4-01 快充产热与温升预测建模；D2-01 电池液冷冷板设计：流道、压降与温差均匀性；A1-02 对流换热与换热系数估算 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 D4-02 大纲的完整展开版

---

引言：先拆账，再动手——而这条链在包壳上并没有结束

一个 4C 或 6C 的超充目标落到桌上时，最常见的第一反应是「冷板要重做」。这门课要说的第一件事恰恰相反：在拆账之前，几乎没有一个「加强冷却」的动作是判得出有没有用的——而麻烦在于，它们大多都会给你一点看起来像是有效的反馈。泵转速拉高，包平均温度确实降了一点；流道加密，压降与泵功账上多了一笔而峰值温度纹丝不动；给 Chiller 加了板片，夏天静止充电时该被 derating 砍功率还是被砍。每一版都花掉一轮样件与一轮台架，每一版都拿到一个「好像好了一点」的信号，而真正卡住 6C 的那一环从头到尾没有被碰过。

从 2C 到 6C 不是把冷板加厚就能过的坎。倍率抬上去时被同时改写的不是一个量而是三个（第 1 讲逐条拆开），散热链上每一环在同一时刻被逼到各自的极限，而可用的时间窗被压到十几分钟。所以本课要交的东西不是一份「更强的冷却方案」，而是一套判据：沿热流从电芯一路走到大气，把账拆开、把环排序、指认真正的瓶颈，再把每一条强化手段的收益与代价放到同一张表上，最后给出一个别人能接手、也能被别人推翻的结论——包括「做不到」这个结论该怎么给。全课要敲两根钉子，另有三条判断最容易被读成相反的意思，正文里逐条显式点破。

钉子①：超充冷却的第一个动作是「拆账 + 排序」，不是「加强冷却」。从电芯到大气是一条串联热阻链，总温差 ΔT_total = Q·ΣR_i，每一环各自贡献 ΔT_i = Q·R_i，记该环的占比为 φ_i = R_i/ΣR_i。对第 i 环做相对改善 x（把它降到只剩 1−x 倍），总温差最多只降 φ_i·x；而 x 最大是 1，也就是这一环做到零 ⇒ 收益的上界就是 φ_i 本身。这是一条恒等式，不是经验规律，也不是谁的工程习惯。占比一成的环，即使做到零，总温差也只降一成——而做到零本身并不可能。

这条关系的用法要非常小心：占比给出的是「动这一环最多能拿到多少」的上界，不是收益本身，⛔ 上界不得反过来当成可承诺的收益。由它推出的排序要走两步（这条两步排序法是本课归纳出来的做法，⛔ 不是任何标准或既有规程里的条文）：第一步按占比筛——占比低于你要求的总温差改善量的那一批直接出局，因为收益上界就摆在那里；第二步在留下的环里按「占比 × 本项目真正改得动的幅度 ÷ 代价」排。第二步之所以不能省，是因为「改得动多少」与「代价多大」是项目属性而不是物理属性：占比最大的那一环常常恰恰是本项目改不动的（电芯内部导热由电芯厂定、下游冷量由整车制冷系统定）。

全课会反复回到这一条来解释每一个动作：为什么案例里「加密流道」没降温、为什么「流道退回原版」也是一个正确动作、为什么四条换路线方案之间不存在「谁更强」、为什么对比矩阵必须建在本项目自己的拆账结果上而不能抄别人的表、为什么最后交出去的结论必须是「瓶颈环 + 需要的能力量级 + 代价」三段而不是一句「做不到」。⛔ 各环的热阻值与占比 φ_i 是平台相关量，本课全篇不给数，也刻意不提供一组「参考占比」——理由见本节末尾。

钉子②：这条链在包壳上没有结束，它一直走到大气；而链的下游那几环不给温差，它们给的是「稳态存不存在」。电芯内部导热 → 壳 → TIM 与接触界面 → 冷板壁 → 冷板内横向扩散 → 冷板壁到冷却液 → 冷却液沿程温升，这七环是热阻型约束，量纲 K/W，它决定的是 ΔT 有多大（⛔ 七环一环不许省，尤其冷板内横向扩散与冷却液沿程温升这两环最常被并掉或漏掉，2.1 说清为什么不能并）；而 Chiller 板换的换热能力 Q_chiller,UA、压缩机在该工况点的可用制冷量 Q_comp、冷凝器与低温散热器 LTR 的排热能力，这一段是能量型约束，量纲 W，它决定的是 T(t) 会不会停下来。

两类约束的症状、判据与改法全都不同。热阻不够 ⇒ 温差超标，温度仍然会走到一个稳态平台，只是这个平台太高，改法是动某一个 R_i；下游冷量不够 ⇒ 根本没有稳态，多出来的功率只能进热容，包温按 dT/dt = (P_gen − Q_cool)/(m·c_p) 单调爬升，爬到门限就被 derating 砍成阶梯，改法是加能力或者减热源，动包内任何一个 R_i 都改不了这条爬升斜率。⇒ ⛔ 把 Chiller、压缩机、冷凝器塞进 ΣR_i 一起求和，既是量纲错也是概念错：一个要乘 Q，一个要与 Q 比大小，两者不可相加。

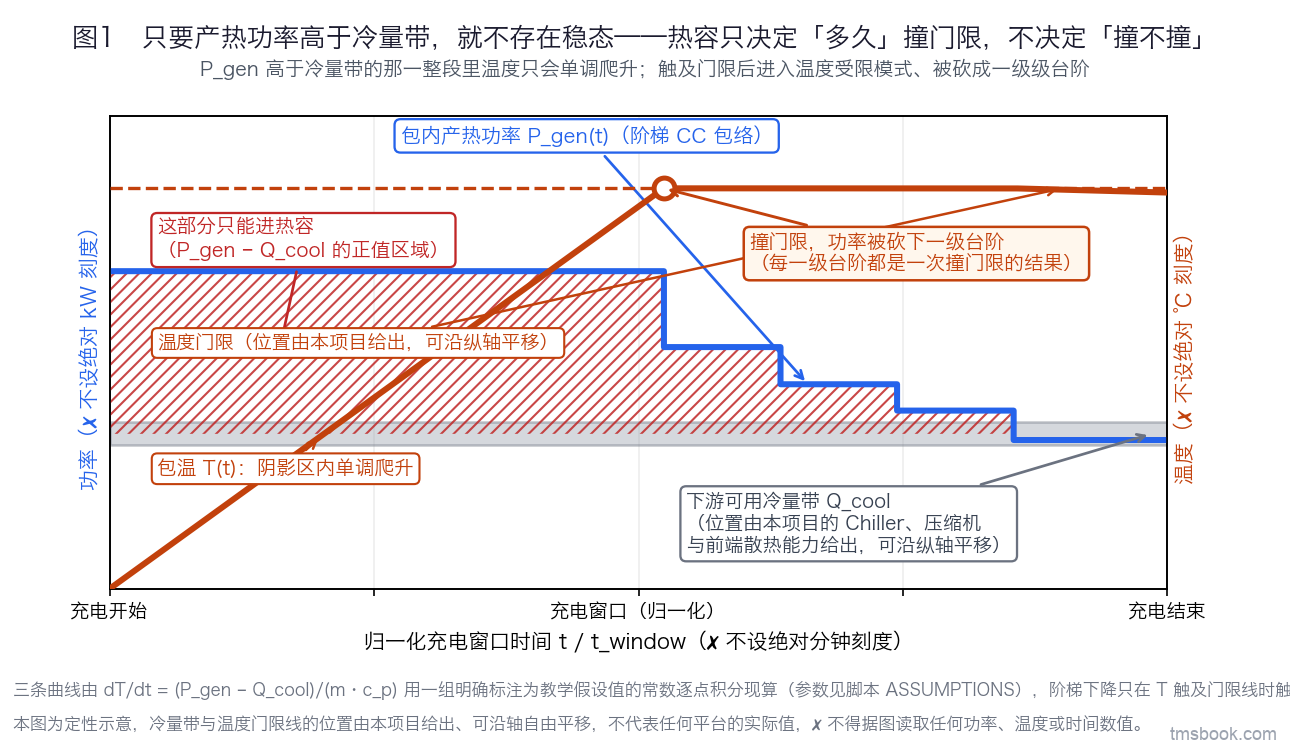

由此，本课诊断的第一问永远是同一句：我看到的是温差超标，还是温度不停？⚠ 这两类症状在「只报峰值温度」的验收里长得一模一样，要看的是温度曲线的形状（充电窗口内有没有走出一个平台）而不是峰值这一个数。图 1 把这一问画成一张可以直接对着读的图。

两根钉子之外，本课有三条判断最容易被读反。它们不是「难点」，是读者会把它理解成相反的意思，并因此做出一个具体的错误动作——三条都在正文里显式点破，⛔ 不留到误区一节草草带过。

反钉子①（第 3 讲展开）：「加大冷却液流量 ＝ 加强换热」——这句在湍流区大致成立，在层流区基本不成立。而超充电池冷板（细流道、并联多路、低温高粘度工况）的工作点常常就落在层流或过渡区。读者会做错的那个具体动作：最热电芯壁面温度超标，于是拉高水泵转速或换大一档泵，期待「换热更强」；层流区里 1/(h·A) 这一环几乎没动，而冷却液沿程温升 Q/(ṁ·c_p) 确实减半了 ⇒ 包平均温度确实低了一点、进出口两端的温差也确实小了一点。于是这个动作看起来有效，被判为方向正确、继续加——一路加到泵功、静止充电噪声与水泵寿命都出问题，而「壁面到冷却液」那一环从头到尾没被碰过，最热电芯该超温还是超温。在层流区，付 4 倍泵功买到的是 0~26% 的 h。反过来的错同样常见：包内两端温差超标时去加密流道、加扰流柱、提 h——而沿程温升那一环里根本没有 h，提 h 对它零收益。⇒ 流量出现在两条互不相干的判据链上（Re→Nu→h，与 ṁ→Q/(ṁ·c_p)），⛔ 两条链不得互相推导。

反钉子②（第 5 讲展开）：「静止充电没有迎面风 ⇒ 散热能力低一点」是对的；但据此把行驶工况的压缩机能力乘一个经验折扣当充电工况用，方向就做反了。变的不是一个折扣系数，是一条乘性链：无迎面风 ⇒ 冷凝器只剩风扇进风 ⇒ 冷凝温度抬高 ⇒ 压比上升 ⇒ 容积效率 η_v 下降且循环的单位质量制冷量下降 ⇒ 可用制冷量按各环因子之积缩水。读者会做错的那个具体动作：拿行驶工况性能表打个折就填进能力核算表，核出来的缺口偏小、方案期判为「够用」，夏天静止充电时直接触发 derating，而到那一步能改的只剩「降功率」。⚠ 同一条链上还有一个常被整类漏掉的输入：冷凝器进风温度不等于环境温度——桩体自身散热、相邻车、地面与日照辐射、前端出风回流短路都会把它抬起来。

反钉子③（第 2 讲展开）：「先动占比最大的那一环」是对的判据，但它是筛选判据不是行动判据。读者会做错的那个具体动作：拆完账看到电芯内部导热占比最大，于是向电芯厂提改卷芯或改极耳的需求（周期以年计，且多数项目里根本不在自己的权限内），把整个超充目标挂起；而一个占比次一档、换个 TIM 牌号就能砍掉一半的接触环，被判为「不是瓶颈」放过了。⚠ 这条不是说占比最大的环可以不管——它要作为跨部门条目转出去，⛔ 不是从表里删掉；删掉它，下一轮还会以「为什么我们做不到 6C」的形式回来。

由两根钉子与三条反钉子，本课要建立三个判断力。一是拆账判断力：看到任何一个「加强冷却」的提案，先问它动的是链上哪一环、那一环占多少、你在本项目里真正改得动多少；答不出这三问，这个提案就还不能进对比表。二是约束类型判断力：先分清眼前这件事是热阻型还是能量型，再决定查什么、改什么——两类的症状、判据与改法没有一处相同，⛔ 也不能互相求和。三是代价与结论判断力：热收益是本部门的语言，重量与钱是别的部门的语言；一条强化手段的代价会同时落在好几本互不相同的账上，不把它们摆齐，方案就只能靠嗓门决胜，而「做不到」这句话也永远交不出去。

全课六讲的路线是这样铺的。第 1 讲先把「从快充到超充，究竟什么变了」说清楚——三个量各自的标度指数、热容缓冲为什么在十几分钟窗口里不再是答案、用充电功率反推包内产热时那个能量效率自带的两套口径、以及大电流的连锁远不止电芯本身。第 2 讲是全课的骨架：把链从电芯一路列到大气，做占比排序与两步排序，并把三类「不是热阻、却必须一起画进拆账图」的东西摆正。第 3 讲走水路侧一整套：先按单流道流量与水力直径算 Re 定流态，再看两条关联式各自的射程，然后是泵功的两档指数、水温下压、沿程温升与并联短流程。第 4 讲比四条换路线——直冷、双面与大面、极耳、浸没——每一条只回答一个问题：它动的是链上哪一环，又不动哪些环。第 5 讲转到高温静止充电的下游能力，缺口要按十级逐级过，结论只有「谁先见底」这一个。第 6 讲把代价折算成十本账，给出三段式结论模板，并把「当前架构做不到」与「原理上做不到」这两件事分开。

关于数字，本课的口径先说在前面。可以给准确值的只有两类：一类是由定义或解析关系直接导出的量（倍率与理论充电时长的换算、泵功随流量的标度指数、层流与湍流的换热标度、双面冷却的理想化比值），另一类是传热学与流体力学教材里的通用值（层流充分发展的 Nusselt 数、流态转捩的 Re 判据、Dittus-Boelter 关联式的系数与适用条件）——它们在正文中一律连同来源与失效边界一起给出。除此之外，各环热阻与占比、包内温差目标、Chiller 的 UA 与逼近度、压缩机在充电工况点的降额幅度、TIM 装配后的界面热阻、静止充电时的进风温度与风量，全部是平台相关量，本课只给口径与去向，一个数都不给。⛔ 本课尤其不提供一组「参考占比」供读者照抄——一旦提供，它会立刻变成读者眼里的可取用值，而本课的整根钉子恰恰是「排序必须由你自己的拆账给出」。同样地，⛔ 图上也不给：拆账类的图一律不设占比刻度、不画固定的段高比例，门限线与能力带一律画成可沿轴自由平移的标记。

---

本课的边界：九件引用而不重讲的事，以及本课自己交的那三件

这门课与 D2、D4 模块的好几门课共用同一批名词——串联热阻链、接触热阻、直冷、浸没、Chiller、逼近度、包内温差。名词一样不等于交付物一样，所以在第 1 讲之前先把线划清。

本课自己交的只有三件：① 从电芯到大气的全链路拆账与瓶颈判定；② 在超充这一个语境下按「瓶颈环在哪」比较四条换路线方案；③ 高温静止充电下各级能力缺口的核算口径与「谁先见底」的判定。

本课引用而不重讲的共有九件事，各自的去向如下：

1. 快充产热与温升预测建模（产热率怎么算、温升曲线怎么标定与验证、热时间常数与充电窗口之比）→ D4-01 快充产热与温升预测建模。本课把产热量级与三条标度关系当作输入接过来，不重推。
2. 冷板几何、流道设计、压降与集流腔分配不均 → D2-01 电池液冷冷板设计：流道、压降与温差均匀性、J3-02 电池包液冷流道 CFD 与流量均匀性。本课只判「动这一环最多能拿到多少、代价落在哪本账上」，具体流道怎么排、分配不均怎么校核不在本课。
3. 制冷剂直冷的系统设计与控制（分液方案、EXV 整定、过热度控制、压力等级）→ D2-02 电池直冷（制冷剂直冷）系统设计与控制。本课只说它在链上替换掉了哪一整段、以及照搬水路思路的后果。
4. 浸没冷却（介质选择、相容性、密封与维修性）→ D2-03 浸没式（单相/两相）电池冷却技术、N2-01 浸没冷却技术路线：跨部件应用与成熟度台阶。
5. TIM 与接触热阻（牌号、涂覆工艺与量、压紧力、公差链、老化与反标方法）→ D2-05 冷板与电芯的接触热阻与 TIM 应用。本课只把它当成一条可改善幅度较大、改动层级在本部门的环来用。
6. 电芯形态与冷却面的配对，以及电芯内部各向异性导热的取值与测法 → D2-06 圆柱/方形/软包电池的冷却结构差异、D1-07 电芯热学物性的实测与索取：c_p、各向异性 k 与内部等效热阻的取值来源、测法与验收。
7. 四方案的通用同口径对比与九条选型输入轴 → D2-08 电池冷却方案选型：四方案同口径对比与决策树。
8. 充电曲线、预调温、derating 策略与电池对座舱的冷量仲裁 → D4-03 充电过程温控策略与充电功率协同。本课只到「这份需求要不要进本次充电的账」为止。
9. 包内温差目标与析锂后果（温差口径的四要素、目标值的两条上界）→ D4-04 高倍率工况下的温差与析锂风险控制、D1-02 电芯温度不均与温差控制目标。

另有几件在正文中按去向标注：Chiller 的 UA、板片数与逼近度的取值与选型 → G3-01 Chiller（板式换热器）设计与选型（⚠ 逼近度的口径由本课统一给，见 5.1）；压缩机与冷凝器选型 → C1-02 蒸发器/冷凝器/压缩机/膨胀阀选型匹配；LTR 与前端布置、进风温度污染 → G2-05 低温散热器（LTR）与集成前端布置、G7-01 前端冷却模块（FEM/Cooling Module）总体设计、G7-02 多换热器层叠布置与空气侧串扰；风扇选型与转速上限 → G6-01 冷却风扇（无刷）气动与选型；快充链路的车侧段与端子温升限值 → N1-02 超快充链路级热管理：从桩到电芯的短板效应；低压桩升压充电时电驱那条并行热流 → N1-04 升压充电（兼容低电压等级直流桩）工况下的电驱热管理与冷量仲裁。

两条排除项写死在这里，⛔ 不许在正文任何一处被绕过：第一，本课不含风冷——风冷方案属 D2-04 风冷电池热管理与适用边界，本课的四条换路线里没有它；第二，本课不做四条方案的通用选型——通用的同口径对比表、选型输入轴与决策树属 D2-08 电池冷却方案选型：四方案同口径对比与决策树，本课只在超充语境下按「你的瓶颈环是哪一个」来比这四条路线，⛔ 也不得把本课的超充语境结论外推到慢充或功率型工况。

第 1 讲　从快充到超充：变的是三个量，而且它们互相替代不了

这一讲不引入任何新的传热机理，它只做一件事——把「2C 到 6C 到底变了什么」讲成可以行动的形状。很多超充项目在第一周就走错了方向，错处不在算得不准，而在于把一件事当成了三件事的合并版：看到「产热翻四倍」就去要一个「能力翻四倍」的冷却系统，或者反过来，看到「总热量只翻两倍」就以为把冷板加厚一点也能过。这一讲要建立三个判断力：倍率翻倍改写的是哪三个量、它们各自压在冷却链的哪一处；热容在这笔账里到底站在哪个位置；方案期手上只有一个充电功率时，怎么把「包内要带走多少」的量级压出来，而不把口径搞错。最后再把「几 C」这个说法本身算清楚——它是一个电的量，而冷板面对的是热的量，中间隔着两样东西。

1.1 倍率翻倍改写的是三个量：峰值热流密度按 I² 涨、总热量按 I 涨、可用时间按 1/I 缩

是什么。D4-01 快充产热与温升预测建模 已经把「倍率翻倍改写了什么」这条推导做完了，本课直接接过它的结论，只问一句它没问的：这三个量各自把压力压到了冷却系统的哪一处。那条推导带着三个前提——恒流、该段内阻在这一段里近似不变、充到同一个 SOC 区间——三个前提下：

• 瞬时不可逆产热功率　P_gen ∝ I²　　倍率翻一倍，涨到四倍；
• 充到同一 SOC 区间所需的时间　t ∝ 1/I　　倍率翻一倍，缩到一半；
• 全程总热量　Q_total = P_gen·t ∝ I　　倍率翻一倍，只涨到两倍。

三个标度指数分别是 2、1、−1。冷板真正面对的还要再往前走一步：它面对的不是「产热多少瓦」，而是单位取热面上有多少瓦，即热流密度 q″ = P_gen / A_取热（W/m²）。⚠ A_取热 与热阻链里 1/(h·A) 的那个 A 不是同一个面，⛔ 不得互相代入：A_取热 是包级的取热面（把包内产热折成热流密度时的分母），而第 3 讲那个 A 指冷板与电芯之间的有效换热面积；两者是否同值取决于包体与冷板的拓扑，⛔ 本课不给这个关系，须由本项目的几何自行核。换一个倍率不会改包体几何，A_取热 基本不变 ⇒ q″ 与 P_gen 同一个指数、同样按 I² 走。这就是「同一块冷板，2C 够用、4C 不够用」那句话的准确含义——不是冷板变差了，是它要接的那个量按平方涨上去了。

为什么这三个量不能合成一笔账。因为三个指数不同，它们不是同一件事的三种说法，而是三笔各自独立的账，每一笔管住冷却链上不同的一处：

• 峰值热流密度定的是热阻链够不够——这是一个 ΔT 问题。稳态下 ΔT_total = Q·ΣR_i，其中 Q 是真正流过这条链的热功率；峰值功率翻四倍，要维持同样的温差就得把 ΣR_i 压到四分之一。⚠ Q 与 P_gen 是两个量，⛔ 不得当成同一个：只有在稳态、且这一份产热全部走这条链时两者才相等；瞬态时刻有一份热先进了热容，此时流过下游的 Q 小于 P_gen——把 P_gen 直接写在 Q 的位置上，正是 2.3 要堵的那个反解陷阱。它管的是电芯到冷却液这一段的每一个 R_i。
• 全程总热量定的是下游能量吞吐够不够——这是一个 Q 问题。这一整份能量最终要被搬到大气去，谁也变不出来；它管的是 Chiller、压缩机、冷凝器与 LTR 在整个窗口里能搬走多少。
• 可用时间缩短定的是这条稳态链还算不算数——这是一个瞬态问题。窗口一旦短到与热时间常数可比，链上相当一份热还没走到冷却液就先存进了电芯与结构件，此时用稳态热阻链去算温度会算偏。这条判据的属主是 D4-01 快充产热与温升预测建模（热时间常数与充电窗口之比），本课只用它的结论。

三条各自对应链上不同的一处，也各自对应不同的零件 ⇒ 改善其中一处，不会同时缓解另外两处。全课后面每一个动作的对错，都要回到「你动的是哪一笔账」这个问题上。

工程量级/典型值。三个指数是由恒流条件解析导出的，不是实测值，因此可以原样给出；⛔ 但不得据它们外推任何具体的产热量或温升值——那属平台相关量，须由本项目的仿真与实测给出。⚠ 还有一条方向性声明必须一起接过来：D4-01 快充产热与温升预测建模 指出三个前提在真实超充里都只是近似（真实充电是分段恒流、内阻随 SOC 与温度走、触到门限还会被 derating 砍），破掉之后 Q_total ∝ I 给出的是一个偏下界的估计，只能用来判「至少这么多」，⛔ 不得反过来当上界去论证「不会超过多少」。一个已经声明了方向的量，反向使用就是错的。

易错点。把「倍率翻倍产热翻四倍」直接读成「冷却系统能力要翻四倍」。翻四倍的是瞬时功率；而下游冷量账要看的是这段时间的总热量（只翻两倍）与峰值功率（翻四倍）这两个数，它们对应的是不同的零件——峰值功率压的是热阻链与冷板，总热量压的是制冷系统与前端散热在整个窗口里的搬运能力。拿一个「四倍」去同时买这两样，结果通常是冷板做过了头、而下游仍然不够；反过来只按能量账选出来的冷却系统，也可以在热阻链上完全不够。

1.2 热容只买到时间，买不到余量——它决定斜率，不决定符号

是什么。包的净升温速率写出来只有一行：

dT/dt = (P_gen − Q_cool) / (m·c_p)

请注意热容 m·c_p 出现在哪里——它只出现在分母。分母决定的是斜率，⛔ 它不决定符号。只要 P_gen 大于 Q_cool，温度就一直涨；热容再大，也只是让它涨得慢一点。

为什么低倍率下它看起来像个答案。低倍率下窗口长、P_gen 小，Q_cool 有机会在窗口内追上 P_gen——温度爬到某个平台就停住，稳态建立了；热容在这里的作用是把前面那段爬升抹平，让人感觉「靠热容扛过去了」。超充把窗口压到十几分钟，同时把 P_gen 抬上去，两头一夹，很多包在整个窗口里根本走不到稳态：温度是一路爬的，热容能做的只是把撞门限的时刻往后推。1.1 的第三个指数（时间按 1/I 缩）正是在这里兑现的——它把「靠热容拖过去」这条退路本身也砍掉了一半。

工程量级/典型值：一个能跟着走一遍的手算。下面这一组输入是教学假设值：⛔ 它不对应任何平台、不是任何车型的参数，⛔ 禁止照抄取用。它存在的唯一目的，是让你亲眼看到热容出现在算式的哪个位置。

设：包的等效热容 m·c_p = 300 kJ/K（教学假设值）；净热功率 P_gen − Q_cool = 6 kW（教学假设值）；从起充温度到温度门限的余量 ΔT = 12 K（教学假设值）。

• 升温速率　dT/dt = 6 kW ÷ 300 kJ/K = 0.02 K/s = 1.2 K/min；
• 撞到门限所需的时间　t = 12 K ÷ 0.02 K/s = 600 s = 10 min。

现在只改一个量。把热容翻一倍到 600 kJ/K：斜率减半到 0.6 K/min，撞门限的时刻推到 20 min。撞门限这件事本身没有被改掉，只是被推后了。再改另一个量：把 Q_cool 抬到与 P_gen 相等，分子归零，斜率归零——温度不再涨了。⇒ 一句话收口：决定「撞不撞」的是分子，决定「多久撞」的才是分母。

回看引言里的图 1：产热曲线高于冷量带的那一段，就是分子为正的那一段；斜纹阴影标着「这部分只能进热容」，而温度曲线在这一段里单调爬升；每一级台阶都是一次撞门限之后被砍下来的结果。那张图上冷量带与门限线都可以沿轴平移——它们的位置由本项目的能力与目标给出，⛔ 图上不读绝对值。

易错点。把「热容大所以温升慢」当成「热容大所以不用怕」。热容换来的是时间，不是余量；而超充恰恰把时间这一项也砍掉了。⚠ 「窗口够不够长到让这条链走到稳态」这条判据的属主是 D4-01 快充产热与温升预测建模（热时间常数与充电窗口之比），本课只用它的结论：超充窗口里不能默认稳态已经建立，把这一条当成前提写进任何一份核算之前，先去核窗口与时间常数之比。

1.3 P_gen ≈ (1 − η_chg)·P_chg：方案期几分钟就能把「要带走多少」压到一个量级上

是什么。把充电功率与充电能量效率放在一起，就能反推包内产热的量级：

P_gen ≈ (1 − η_chg) · P_chg

为什么它在方案期最有用。这一步不需要内阻表，不需要电热耦合仿真，也不需要等电芯厂给数据。拿到「这个平台要接多少 kW 的桩」这一个输入，几分钟就能回答「包内大概要带走多少 kW」。方案期真正卡人的从来不是精度，而是要不要动整车制冷系统这个层级的判断——而这个判断只需要量级。

工程量级/典型值。数百 kW 级的充电功率、充电能量效率取 95~98% 量级（行业典型区间）时，包内产热落在 10 kW 量级，而且要在十几分钟内带走。三条使用限制必须跟着这个量级一起走：

• 两个输入都是区间 ⇒ 乘出来的也只能是量级。⛔ 不得把它写成某个具体值；
• ⛔ 不得据它反算任何一台车的冷却能力需求。那属平台相关量，须由本项目的拆账与实测给出（第 2 讲的拆账就是干这件事的）；
• ⛔ 95~98% 的端点同样不是可承诺的效率——一个区间的端点从来不是承诺值，拿 98% 去做方案等于把产热预算按最乐观的一端定死；
• ★ ⛔ 这个行业区间自己的口径通常没有写明，⛔ 因此它不等于本课口径（b）的效率值。它在本课只当量级入口用（回答「包内是 1 还是 10 还是 100 kW 这个层级」）；一旦要拿它算一个进表的数，就必须先回问它是 1.4 的哪一套口径——若它原本是口径（a）的，直接代进本课的口径（b）就把链路损耗一整块算进了包内产热，正是 1.4 要防的那个错。

易错点。把这个量级当成「结论」，而它只是「入口」。它能回答的问题只有一个：包内是 1 kW 还是 10 kW 还是 100 kW 这个层级——决定的是本版方案要不要动整车制冷系统、要不要重新排前端。至于「到底是 8 还是 14」，这个式子答不了，也不该由它来答；那是第 2 讲拆账、第 5 讲能力核算要交的东西。

1.4 但 η_chg 自带两套口径——不写明取哪一套，算出来的产热差的正好是链路损耗那一整块

是什么。上一节那个式子里的 η_chg，至少有两套在用的口径：

• 口径（a）　桩输出电能 → 电池储存化学能：把电池端口以外的车侧链路损耗全部算进「产热」——充电座与充电口连接器、充电线束、PDU、继电器与熔断器（交流充电场景下还含车载充电机）；
• 口径（b）　电池端口 → 储存化学能：只含电池内部。

为什么必须写明。同一个「95~98%」，套进哪一套口径，算出来的 P_gen 差的正是链路损耗那一整块。而那一块不落在电池冷板上——它落在连接器、线束与 PDU 上，走的是别的散热路径，有些件甚至根本没有专门的取热面。于是两个方向的错都会发生：用口径（a）的 η 去算「冷板要带走多少」，冷板的账被虚高一块；用口径（b）的 η 却忘了给链路段单独记账，整车的冷量仲裁账又少算一块。两种错都不会有任何东西报警，因为式子照样算得出一个数来。

本课的口径。本课统一取口径（b）算包内产热；链路段的热单独按 1.5 的 ①② 两类记账，⛔ 不重复计入电池冷板的账。⚠ 与之配套还有一句必须同时守住的：η_chg 与 P_chg 必须取同一个断面——用口径（b）的 η，P_chg 就得是电池端口的实收功率，⛔ 不能拿桩的输出功率去配电池端口的效率，那等于把链路损耗算了半次。

易错点。拿到一份写着「充电效率 96%」的输入就直接代进式子。⛔ 见到未声明口径的 η 必须回问，不许直接收下。回问的成本是一封邮件，不回问的成本是整个方案期的产热基数错一块——而这个基数会一路传到冷板选型、Chiller 选型和压缩机排量上，等到台架上发现对不上，已经是几个月之后、几套模具之后的事了。

1.5 大电流的连锁不止电芯：沿「电芯产热」一条线索数，会有六整类整类不出现

是什么。要把超充工况下的热源数全，先问自己两句话。

第一句：我沿什么线索在数？——沿「电芯自己发多少热」这条线索。这条线索数出来的是不可逆焦耳热与可逆熵热两项（属主 D4-01 快充产热与温升预测建模、D1-01 动力电池产热机理与产热速率建模）。

第二句：有没有不在这条线索上、却同属这个集合的？——有，而且是六整类。它们不进电芯，却与电池抢同一份冷量，或者抬高同一股进风温度：

① 包内大电流件——极耳与汇流排、母排 Busbar、高压连接器、继电器与接触器、熔断器、分流器。它们与电芯串在同一条电流路径上，电流翻倍它们的焦耳热同样翻四倍；而它们多数没有专门的取热面，热要先经过包内结构件才回得到冷板。

② 快充链路的车侧段——充电座与充电口连接器、充电线束、PDU（属主 N1-02 超快充链路级热管理：从桩到电芯的短板效应；本课只判它要不要进本次充电的产热账）。

③ 升压环节（低压桩场景）——电驱绕组加逆变桥，或独立的升压 DC-DC。它的热不进电池，却进同一套前端散热与同一台压缩机（属主 N1-04 升压充电（兼容低电压等级直流桩）工况下的电驱热管理与冷量仲裁）。

④ 热管理系统自身的寄生热——水泵、风扇、压缩机功 W_comp。其中 W_comp 最终全部压进冷凝器，这正是「冷凝器要排的热必须大于制冷量」的原因。

⑤ 与电池抢冷量、却不记在电池账上的负荷——高温充电时车主常常就在车里等，座舱负荷与电池并联挂在同一台压缩机上（负荷属主 B1-01 整车热平衡与全工况热负荷谱分析、C1-02 蒸发器/冷凝器/压缩机/膨胀阀选型匹配，仲裁属主 D4-03 充电过程温控策略与充电功率协同）。

⑥ 抬高前端进风温度的外部源——桩体自身散热、相邻车、地面与日照辐射、前端出风回流短路。它们不进任何一条回路，却把「环境温度」这个输入本身污染了（属主 G7-01 前端冷却模块（FEM/Cooling Module）总体设计、G7-02 多换热器层叠布置与空气侧串扰）。

为什么这六类必须在第 1 讲就点名。因为沿一条线索枚举时，漏掉的不是「某一项」，而是整类；而整类不出现的时候，清单看起来是完整的——你数出的每一项都对，也都在，没有任何地方看得出少了东西。等到台架上冷量对不上，回头找原因，最先被怀疑的永远是模型参数，而不是「有一整类热从来没进过这张表」。

本课把它拆成两本账。对 ①~⑥ 每一类，本课只要求你回答两个「进不进」：

• 产热账：这份热要不要算进「本次充电包内要带走的热」？
• 冷量仲裁账：这份热要不要算进「与电池争同一台压缩机、同一个冷凝器的那份能力」？

两个答案常常不一样，这正是要拆成两本的原因。例如 ③ 升压环节：它在产热账上不进电池（热根本不进包），在冷量仲裁账上却要进（它和电池共用前端散热与同一台压缩机）。再如 ⑥ 外部源：它在两本账上都不是一份热流，它改的是输入——把冷凝器进风温度抬上去，因此它的记法与别的支路都不同，⛔ 不能当成「再加一份热」摊进去。

射程。本课交付的是「进不进这两本账」的判定；①~⑥ 各自的建模、限值与选型一律只给去向。⛔ 端子与母排的温升限值本课不给——它属 N1-02 超快充链路级热管理：从桩到电芯的短板效应 与 GB/T 20234 系列的射程，本课未取得该标准原文（⚠ 标准的版次与实施日期以现行目录为准，引用前须核）。本课在这里只要求你把这几类热源在两本账上各自标出「进不进」，⛔ 不给任何允收温升、不给等级号、⛔ 不拿它当验收依据。

本课全篇只会提到四条标准，四条都只写标准号、名称与去向，⛔ 一个条款、限值与适用边界都不写（本篇未取得其中任何一份的原文）：

• GB/T 20234 系列（电动汽车传导充电用连接装置）——查端子温升限值去这一条，配合属主课 N1-02 超快充链路级热管理：从桩到电芯的短板效应；
• GB/T 18487.1（电动汽车传导充电系统 通用要求）——查系统级降功率（derating）与充电控制的通用要求去这一条；它与上一条分工不同，⛔ 不要互相代用；
• GB 38031（电动汽车用动力蓄电池安全要求）——电池安全要求的射程，本课的温度门限与热扩散一律不据它下判断；
• 大功率充电（ChaoJi）接口标准体系——它是一个体系不是单一标准号，⛔ 不写成一个件号。

⚠ 四条的版次与实施日期一律不单值化，统一按「以现行目录为准，引用前须核」处理；⛔ 本课的能力核算与冷却选型不声称「按某标准做」——四条里没有一条给这类判据。

易错点（两个方向都常犯）。只把电芯产热填进 P_gen ⇒ 下游能力核算从一开始就少算了一块（下游这一层第 5 讲核）；反过来，把链路段的热又重复记进电池冷板的账 ⇒ 与 1.4 的 η_chg 口径重复计数，冷板被虚高。⇒ 产热账与冷量仲裁账这一对账的记账规则只有一条：每一份热在这两本账上各只出现一次，且必须能说出它是从哪个口径进来的。⚠ 本课后面还会出现另一对表（第 5 讲的能力核算表与第 6 讲的代价表）与它自己的一条记账规则（5.5），⛔ 两条规则管的不是同一对账，不要互相套用；⛔ 见到「记账规则」四个字，先看它管的是哪一对。

1.6 4C/6C 的定义算得出理论时长，但那个时长不是可以承诺的充电时间

是什么。C-rate（倍率）的定义是充放电电流与额定容量之比：以额定容量 C_n（A·h）为基准，nC 即 I = n·C_n（A）。由这个定义直接得到，恒流 nC 充过一个 ΔSOC 区间所需的时间是

t = ΔSOC / n　（小时）

工程量级/典型值。取 ΔSOC = 70%（从 10% 充到 80%）：

• 4C：t = 0.70 ÷ 4 h = 0.175 h = 10.5 min；
• 6C：t = 0.70 ÷ 6 h ≈ 0.117 h = 7.0 min。

这两个数是由定义直接算出的恒流理论值，前提是全程恒流且容量按额定值算，因此可以给准确值。

为什么要先把它算清楚。「十分钟充到 80%」这句话在市场语言里是一个承诺，在工程语言里只是一个倍率档位。把定义摊开算一遍，你才知道对方说的那句话对应的是哪一档倍率、以及它是不是建立在恒流假设上的理论值——这一步做完，后面所有关于「做不做得到」的讨论才有共同的坐标。

易错点，两个方向。

⛔ 这两个数不得当作可承诺的充电时间。真实曲线是阶梯 CC，被四条约束的下包络压着：电化学包络（D4-04 高倍率工况下的温差与析锂风险控制）、温度门限、连接器与母排的热限（N1-02 超快充链路级热管理：从桩到电芯的短板效应）、桩侧能力（D4-03 充电过程温控策略与充电功率协同）。任何一条先到，电流就被砍下一级台阶，实际时长必然长于理论值——理论值是这条时间轴的下界，⛔ 不是目标值，更不是承诺值。

⛔ 反过来也不许：拿「实测 15 分钟充完」去反算一个平均倍率，再把这个平均倍率当成恒流倍率代进 1.1 的标度关系。平均倍率是一个结果，不是一个工况；用它去算 I² 会同时低估峰值段的产热与热流密度，而峰值段恰恰是冷却系统真正要扛的那一段。要看峰值，就必须回到充电曲线上取峰值段的电流，⛔ 不能取平均。

倍率与热流密度之间隔着什么。倍率是电的量，冷板面对的是热的量，中间隔着两样东西：等效内阻（把电流变成热功率，取值口径的属主是 D4-01 快充产热与温升预测建模）与取热面积（把热功率变成热流密度，属主是 D2-01 电池液冷冷板设计：流道、压降与温差均匀性）。⇒ 「4C」这三个字本身不告诉你冷板够不够；要回答那个问题，必须先把它翻译成 q″，再把 q″ 送进一条从电芯走到大气的链上去看每一环。这也是为什么本课不从「几 C」开始排方案，而是从拆账开始——第 2 讲就做这件事。

本讲小结：从 2C 到 6C，变的是三个量而不是一个——峰值热流密度按 I² 涨、全程总热量按 I 涨、可用散热时间按 1/I 缩，三个指数（2、1、−1）各管住一处：峰值压热阻链（ΔT 问题）、总热量压下游能量吞吐（Q 问题）、时间压稳态假设本身（瞬态问题），⇒ 三笔账不能合成一笔，改善一处也不会同时缓解另外两处。热容站在分母上：dT/dt = (P_gen − Q_cool)/(m·c_p)，它决定斜率、⛔ 不决定符号，只要分子为正温度就一直涨——热容买到的是时间不是余量，而超充把时间这一项也砍掉了。方案期最快的入口是 P_gen ≈ (1 − η_chg)·P_chg，数百 kW 充电、η_chg 取 95~98% 量级时包内产热落在 10 kW 量级、要在十几分钟内带走；⛔ 它只能给量级，⛔ 不得反算任何一台车的冷却能力需求，而且 η_chg 自带两套口径（含链路损耗 / 只含电池内部），本课统一取「电池端口 → 储存化学能」这一套，⛔ 见到未声明口径的 η 必须回问。热源不止电芯：沿「电芯产热」一条线索数会有六整类整类不出现——包内大电流件、快充链路车侧段、升压环节、热管理系统寄生热、座舱负荷、抬高进风温度的外部源；本课对每一类只要求答两个「进不进」（产热账 / 冷量仲裁账），⛔ 每份热在每本账上只记一次，各自的限值与选型一律只给去向。最后，4C 给 10.5 min、6C 给 7.0 min 是恒流理论值，⛔ 不是可承诺的充电时间（真实曲线是被四条约束下包络压出来的阶梯 CC），⛔ 也不许拿实测总时长反算平均倍率再当恒流倍率用。⇒ 带着这三笔账进第 2 讲：先把电芯到大气这条链拆开、排出占比，再谈动手。
