D4-01 快充产热与温升预测建模

课程代码 D4-01 · 板块 D 电池热管理 BTMS / D4 快充与超充热管理 时长 约 4.0 小时（6 讲 + 1 次建模标定实操） 适合对象 电池热仿真 / BTMS 系统工程师；做超充平台与充电曲线的必修 前置 D1-01 动力电池产热机理与产热速率建模；A1-06 热阻网络法与集总参数建模入门；体系外前置（需自备）：等效电路模型（ECM）与 SOC 估算基础——本课只把 ECM 当作产热源项接进热网络 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 D4-01 大纲的完整展开版

---

引言：倍率翻一倍，你要重算的是三笔账，不是一笔

超充平台上的每一个决定——冷板做多厚、流量给多少、充电曲线在哪一段 SOC 拐弯、derating 门限压在哪一档 SOH——都要先有一条温升曲线。而这条曲线在需要它的那个时刻通常还测不出来：样包与样车出来时，充电曲线早已冻结在标定计划里。于是「这条曲线算得准不准」被推到了整条链的最前面。它是第一块多米诺骨牌：产热算错，下游的冷板选型、充电曲线与 derating 门限全部建在一个错的源项上，而且错得很像对的——因为一版参数标偏的模型照样能画出一条平滑、峰值合理、看起来无懈可击的温升曲线。

这门课要做的，是把这条曲线从「一个仿真结果」变成「一件可以交出去的工程品」：从 Bernardi 方程出发把电芯产热拆开，把参数按口径标定出来，把电芯—模组—包串成一张热网络，用带热电偶的样包实测去验证它，最后降阶成控制器跑得动的那一版。全课要敲两根钉子，还要显式点破三条最容易被读反的判断。

钉子①：快充温升不是「产热多了多少」这一个问题，是三个量被同时改写、而且三者的标度指数各不相同。恒流下把倍率翻一倍（这个推导带着三个前提：恒流、该段内阻近似不变、充到同一 SOC 区间；三个前提在真实快充里都只是近似，第 1 讲逐条点破）：瞬时不可逆产热功率随电流的平方走，涨到四倍；充到同一 SOC 区间的时间随电流的倒数走，缩到一半；两者相乘，全程总热量只涨到两倍。三个标度指数分别是 2、−1、1——它们不是同一件事的三种说法，而是三笔各自独立的账，每一笔管住一个不同的设计约束：

• 峰值功率定的是热阻链——瞬时温差有多大、从电芯芯部到冷却液这条链上谁是最大的那一环。它涨得最快，所以超充首先是一个热流密度问题。
• 总热量定的是热容与冷却系统的能量吞吐——这些焦耳最后存进了谁、被谁带走。它只按一次方涨。
• 时间减半定的是瞬态本身——在十几分钟的窗口里，有相当一份热还没走到冷却液就先存进了电芯、结构件与冷却液自己。

三个指数不同这件事，本身就是全课后面每一讲的必要性来源。指数不同意味着「按总热量选冷却系统」与「按峰值选热阻链」是两笔账，不能合成一笔；时间缩短意味着稳态那套思路整个失效——拿「算一个 h·A 够不够」去做超充，不是精度差一点，是问错了问题。这也是本课从第 4 讲起把热容项与散热项分开看、并把「热时间常数与充电窗口之比」立成方案期判据的理由。

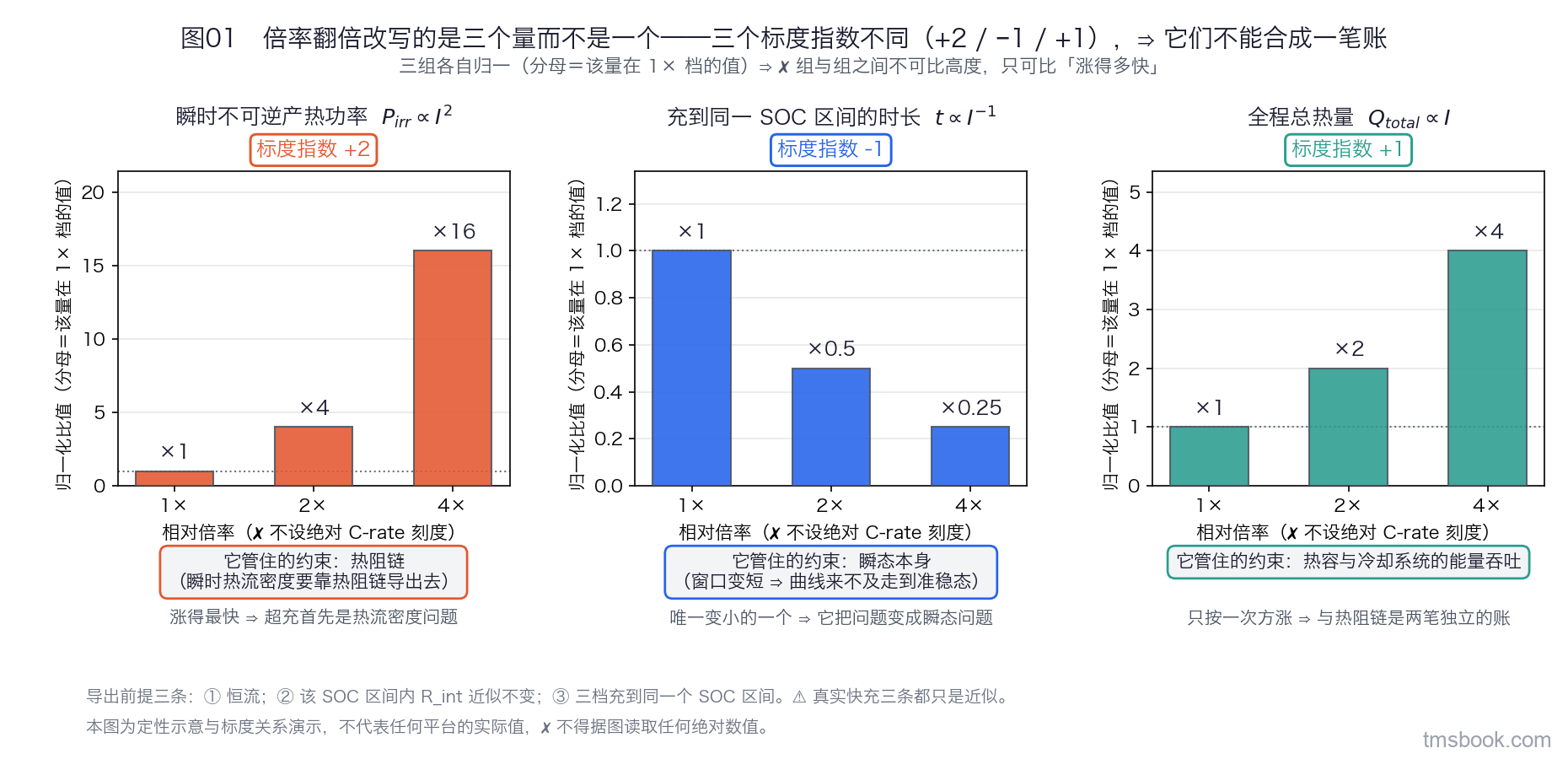

这一条给的是标度关系的形状与指数，不是任何平台的数。三个指数由恒流条件与产热式直接导出，不是实测值；⛔ 本课不给任何倍率下的绝对产热功率、总热量与温升，也⛔ 不得据这三个指数外推出任何具体数值。图 1 把它画成归一化的三组条形，横轴是相对倍率、不设绝对刻度。

这一条最常被读错的是两个方向相反的动作：一是把「总热量翻倍」听成「温升翻倍」——中间还隔着热容与散热两项，热量是输入，温升是这两项处理完之后的输出；二是反过来，看到「峰值功率四倍」就以为温度也涨四倍——峰值功率决定的是瞬时温差（热流乘热阻），不是温升的幅度。两条错法看起来相反，根子是同一个：把三笔账合成了一笔。

钉子①在全课会被反复取用来解释现象：为什么在某些包上把冷板加厚几乎不改峰值温度；为什么预调温常常比强化冷却更能压住峰值；为什么两版模型的准稳态平台一样、而温升曲线的形状差很远；为什么「包平均温度对得上」不能算相关性通过；为什么倍率提高时，冷却系统的能量账与热阻链的压力涨得根本不是同一个速度。

钉子②：一版温升模型能不能交出去，判据不是「它对上了那条实测曲线」，而是口径、三项相关性、可用边界、降阶损失这四件事写没写清。对上一条曲线是这门手艺里最容易做到的事——内阻标定、接触热阻、边界换热系数、热容分布，四个自由度对着峰值温度这一个观测量拧，总能拧上；而拧上的那一刻，模型就完成了过拟合，换一个倍率、换一个环温、换一档 SOH 立刻散架。所以本课的交付物不是一条温升曲线，是四件东西：① 带口径的参数表（每个参数注明按什么脉宽测的、落在什么 SOC—温度—SOH 网格上、质量与体积基准取的是卷芯还是含壳含结构）；② 三项分列的相关性报告（温升斜率、峰值温度、包内温差各自的误差，外加至少一个落在标定工况之外的验证点）；③ 一份可用边界声明（外推到什么倍率、什么 SOH、什么环温与初温分布之外就不保证）；④ 一份 ROM 交付契约（输入接口、输出量、有效 SOH 段、以及失效时的回退动作）。缺后两件的模型，下游一定会把它当成全工况可用——因为没有人写过它不可用。这四件在第 6 讲展开，案例与动手做都按它收口。

两根钉子之外，本课有三条判断最容易被读反，它们不是「难点」，是读者会理解成相反的意思、并因此做出一个具体的错动作。三条都在正文里显式点破，⛔ 不留到误区节草草带过：

• 「高倍率下熵热占比小」这句是对的，但它不能豁免「标定内阻时要先扣掉熵热」这个动作——两件事发生在倍率轴的两端，方向恰好相反。读者会做错的那个动作是：读到「超充下熵热是小项」，于是在低倍率的标定那一步也省掉扣熵热。第 2 讲展开。
• 温升峰值对不上，第一反应去调内阻——那是把四个自由度压进一个观测量。四类误差在曲线上其实各有可分辨的指纹，只调一个「等效内阻放大系数」等于用一个参数吸收掉四种病：标定点当然对得上，换个倍率立刻发散。第 5 讲展开。
• 在动手归因之前还有一道前置：实测峰值本身是系统性偏低的——传感器的一阶动态会削峰、采样率不足会漏峰，两个偏差方向一致、不会互相抵消。于是「仿真高于实测」这个现象里，有一部分根本不是模型的错；顺序反了，就是把测量偏差记进了模型误差账，并据此把模型往乐观侧调——而乐观侧正是热安全最不该出错的那一侧。第 5 讲展开。

由这两根钉子和三条反钉子，本课要建立三个判断力。一是口径判断力：拿到任何一个参数，先问它是按什么脉宽（或什么频段）、在什么 SOC 与温度、什么 SOH、什么基准下测出来的；答不上来，就既不许插值也不许外推。二是选型判断力：模型颗粒度按你要交出去的输出量选，不按「越细越准」选——要包平均温升、要最热单体与温差、要热点位置、要负极电位、要控制器在它自己的任务周期内能算完的那个数，这五种要的根本不是同一档模型，而下游消费者往往不止一个。三是验证与归因判断力：三项判据分列而不是合成一个指标，必须有标定工况之外的验证点，必须看残差的结构而不只是残差的大小——残差有结构说明模型缺了一项，那是调参调不好的。

---

本课的边界：六件引用而不重讲的事，以及本课自己交的那一件

这门课与相邻几门课共用同一批名词——Bernardi 方程、内阻、比热容与各向异性导热率、接触热阻、析锂、降阶模型。名词一样不等于交付物一样，所以在第 1 讲之前先把线划清：哪些是本课自己交的，哪些只是本课要用、而取值口径与做法在别处。

先说与 D1-01 动力电池产热机理与产热速率建模 的分界，这是本课重叠风险最高的一条线。两门课用的是同一个 Bernardi 方程，交出去的却是两个不同的东西：D1-01 动力电池产热机理与产热速率建模 的交付物是一个源项——某个工况下这颗电芯发多少热，量纲是功率或体积功率，它的独立验证手段是量热；本课的交付物是一条随时间走的温度曲线族——峰值温度、包内温差、到达 derating 门限的时刻，以及这条曲线在什么范围内可信，它的验证手段是带热电偶的样包实测快充。产热率是本课的输入，温度历程与它的可用边界是本课的输出。

为什么必须划这条线：不划，本课会退化成 D1-01 动力电池产热机理与产热速率建模 的重讲（两门课的概念清单有一大半重叠）；划了，本课在前三讲对 Bernardi 分解、内阻口径与模型颗粒度只做快充这一个工况下的取舍——该取哪一档脉宽、哪一段 SOC 与温度的曲率最要紧、哪一类模型能给出你要的那个量——机理推导不重复第二遍。这条线在两个方向上都会被读错：把「本课不重讲」读成「本课不需要」是一错，D1-01 动力电池产热机理与产热速率建模 是硬前置，没修完再听本课，第 2 讲的口径规则只会变成一串背下来的规矩；反过来，把 D1-01 动力电池产热机理与产热速率建模 的结论当成「已经标好的参数」直接取用是另一错——同一个内阻，换一个脉宽口径就是另一个数，参数必须按本课第 2 讲的口径重新对齐。

按同样的方式，本课引用而不重讲的共有六件事，各自的去向如下：

1. 产热机理与内阻口径的完整定义 → D1-01 动力电池产热机理与产热速率建模（如上）。本课只做快充场景下的取舍，并在第 2 讲给出「取错了误差往哪边走」这一条。
2. 电芯比热容 c_p 与两个方向导热率 k∥、k⊥ 的取值来源、测法、口径（卷芯本体值还是含壳整芯等效值）与向电芯厂索取时的验收 → D1-07 电芯热学物性的实测与索取：c_p、各向异性 k 与内部等效热阻的取值来源、测法与验收。本课只用 k∥ 与 k⊥ 的量级与比值来判热路走向与节点怎么划；⛔ 两个方向的绝对值与 c_p 的绝对值本课一律不给，也不拿它们做任何计算。
3. 接触热阻与 TIM 的选型、公差链与老化 → D2-05 冷板与电芯的接触热阻与 TIM 应用。本课只把它当成一个待反标的参数：在热网络里给它一个独立节点和一个不确定度区间，而不是一个数——它是包级模型最大的单点不确定项。
4. 析锂判据本身与包内温差的后果 → D4-04 高倍率工况下的温差与析锂风险控制。本课只判「什么时候必须换一类模型」：你要的输出量若是负极电位而不是温度，热模型再准也给不出这个量。
5. 降阶方法本身 → J7-02 模型降阶（ROM）与控制导向建模；ROM 输出被消费之后的阈值与迟滞 → K3-03 电池温控策略（加热/冷却/保温切换）。本课只交那份契约——接口、输出量、有效范围、越界时的回退动作。
6. 传感器的动态特性与选型 → L7-01 测量技术：热电偶/红外/PIV/流量测量；A 类与 B 类不确定度的评定与合成 → L7-03 试验数据分析与不确定度评估。本课只给「归因之前先查试验侧」这一步的判据。

其余几处在正文用到的地方各自标去向：老化机理与末期参数从哪来见 D1-04 电池老化、寿命与温度的耦合关系，冷却系统的能力核算与瓶颈环判定见 D4-02 超充（4C/6C）热管理挑战与冷却强化，derating 曲线本身的整定与拐点依据见 D4-03 充电过程温控策略与充电功率协同，车上没有那么多测点时怎么在线估最热单体见 D1-06 电池热状态在线估计：从稀疏 NTC 到 T_max 与 ΔT_pack，一维电—热耦合建模的工程实现见 J1-06 电池热管理一维建模与快充温升仿真。

⚠ 关于这些边界，有两条相反方向的提醒都要记住。一是射程外的东西，本课只写它归谁管、去哪门课，⛔ 不给限值、不给阈值、不给条款内容，包括看起来无害的「典型值」——一旦给了，读者会拿它当验收依据用，而本课根本没有核过那个数。二是「去某某课看」不等于把问题打发掉：本课的前指一律只指到课题，⛔ 不指到具体讲次或条款；到了那门课，口径以它自己的为准，⛔ 不许把本课的措辞当成它的结论。

划完这六条线，本课自己交的就只剩一件事：把产热源项接进包级热网络，标定它、验证它、说清它在哪里不能用，再降阶成控制器跑得动的那一版，并为这条链写出口径、边界与交付契约。这条链上的每一环都有别的课讲得更细，把它们串成一条能交出去的链，是本课的活。

---

第 1 讲　产热从哪来：Bernardi 两项各有自己的射程，而倍率改写的是三个量

拿到「这版 4C 快充的温升要预测准」这个任务，最省力的走法是：找出电芯的直流内阻，乘上电流的平方得到产热，除以一个热容得到升温速率，再减掉一项 h·A 的散热——一条温升曲线就出来了。这条路走得通的次数比想象中多，因为它总能被拧到与某一条实测曲线对上。本讲要做的第一件事，就是把这条路上被默认掉的三个前提逐个拆开：I²R 里那个 R 不是一个数、Bernardi 的第二项不是可以顺手删掉的小项、倍率翻倍改写的不是一个量。

钉子① 在本讲立住：快充温升不是「产热多了多少」这一个问题，是峰值热流密度 / 全程总热量 / 可用散热时间三个量被同时改写，而且三者的标度指数各不相同——恒流下把倍率翻一倍，瞬时不可逆产热功率按 I² 涨到四倍，充到同一 SOC 区间的时间按 1/I 缩到一半，于是全程总热量只涨到两倍。三个数各自管住一个不同的设计约束：峰值功率定的是热阻链、总热量定的是热容与冷却系统的能量吞吐、时间减半定的是瞬态本身。⇒ 拿稳态思路（算一个 h·A 够不够）去做超充，不是精度差一点，是问错了问题。这一条在 1.4 完整推导，并把它的三个前提逐个点破。

本讲交付五件：① 把不可逆热里那个 R 拆成欧姆、电荷转移、扩散三支，并给出它们建立起来的时间次序——这是第 2 讲「脉宽即口径」的机理前提；② 可逆熵热的符号规则与它改写温升曲线形状的机制，以及全课统一的电流符号口径；③ 「副反应热在正常快充下可忽略」这条假设的显式适用边界，及其失效角落的方向；④ 倍率标度的三个量、三个约束与三个前提；⑤ 模型选型的第一个分岔——按输出量而不是按精度要求分。

本讲不交付：产热机理与内阻口径的完整定义（那是硬前置 D1-01 动力电池产热机理与产热速率建模 的射程，本讲只做快充场景下的取舍，⛔ 也不许把那门课的结论当成「已经标好的参数」直接取用，参数仍要按第 2 讲的口径重新对齐）；任何一个内阻、熵系数、热阻或温度的可取用数值（口径与标定在第 2 讲，取值一律须按本平台实测）；电芯比热容与各向异性导热率的取值来源、测法与向电芯厂索取的验收（D1-07 电芯热学物性的实测与索取：c_p、各向异性 k 与内部等效热阻的取值来源、测法与验收）；析锂判据本身、负极电位阈值与它的验证（D4-04 高倍率工况下的温差与析锂风险控制，本讲只判「什么时候必须换模型类」）；老化机理、SOH 区间划分与 EOL 参数怎么来（D1-04 电池老化、寿命与温度的耦合关系）；各档模型的方程形式、参数辨识与求解（第 3 讲只判选型，方程细节整体不在本课射程）。凡本讲写「见第 N 讲」或「前指某课」的地方都是刻意的分工，⛔ 不是漏讲。

本讲的走法：先把 I²R 里那个 R 沿时间轴拆开（1.1），再把 Bernardi 的第二项沿 SOC 轴拆开（1.2），然后给第三项——副反应热——画出它的适用边界（1.3）；三项都摆好之后，把倍率这个自变量加进来，看它同时改写了哪三个量（1.4）；最后收一个选型的口子：这些产热项要喂给哪一档模型，判据不是精度而是输出量（1.5）。

1.1 I²R 里那个 R 不是常数，它随时间长大——三支的建立时间差着量级，而快充恒流段长到让三支全部发展完毕

是什么。不可逆热写成 q_irr = I²·R_int(SOC, T, SOH)，随电流平方增长，是快充产热的主体——这一点在高倍率下没有争议。有争议的是右边那个 R_int：它通常被介绍成「欧姆 ＋ 极化」两支，而极化那一支还要再分成两支，因为这两支的建立时间差着一个量级以上，在快充这种「持续十几分钟的大电流」面前，它们的行为完全不同。⇒ 本课把它拆成三支来看：

• 欧姆支（即通常说的欧姆那一支）；
• 电荷转移支（活化极化）；
• 扩散支（浓差极化）。

后两支合起来才是通常说的「极化」。三支各有各的建立时间：

• 欧姆支——集流体箔材、极耳与连接件、电解液的离子欧姆电阻、各层之间的接触电阻。它对电流阶跃的响应没有时间常数：电流一变，端电压立刻跟着跳一个台阶。
• 电荷转移支——电极与电解液界面上的反应动力学（活化极化）。它与界面双电层电容并联，建立起来的特征时间由这一对电阻与电容的乘积定，落在秒级。
• 扩散支——锂在固相颗粒内部与在液相中的输运跟不上电流，于是颗粒表面与体相之间、隔膜两侧之间逐步建立起浓度梯度（浓差极化）。固相扩散的特征时间大致按「颗粒特征尺寸的平方除以固相扩散系数」走，在数十秒到分钟级仍在继续发展。

⇒ 于是同一颗电芯、同一个 SOC、同一个温度，用 1 s 脉冲、10 s 脉冲、10 min 恒流三种方式各测一次「内阻」，会得到三个依次增大的数——而这三个数没有一个是错的。它们不是同一个量的三次测量，是三个不同口径的量。

为什么这一条必须放在全课最前面。快充的恒流段持续十几分钟，三支全部发展完毕；也就是说，快充产热真正对应的，是扩散极化充分发展之后的那一档准稳态等效内阻。而工程上最容易拿到手的那个数——电芯厂规格书上的「直流内阻」、试验室 HPPC 里那个秒级脉冲值——对应的是另一档。⇒ 拿短脉宽档去算快充产热，产热被系统性算低、温升被算低、结论偏乐观；而偏乐观正是热安全最不该出错的那一侧。

⚠ 本节只讲机理，即「R 为什么会随时间长大」。该取哪一档、取错了误差往哪个方向走、口径怎么写进参数表是第 2 讲 2.1 的活；三支各自涨在哪里、怎么用频域把它们分开，是第 2 讲 2.2 的活。之所以要在这里先把机理说清，是因为不知道「R 随时间长大」的人，读到第 2 讲那条口径规则时会把它当成一条要背的规定，而不是一条可以自己推出来的结论。

工程量级／典型值。

• ⛔ 内阻的绝对值一律不给，任何 (SOC, T, SOH) 点上都不给。它取决于电芯体系与设计，属平台相关量，须按第 2 讲的口径实测标定；正文与图上一律只画趋势与相对关系。
• ⛔ 三支各自占多大比例也不给——它随体系、温度与 SOC 变，而「涨的是哪一支」恰恰是第 2 讲要用频域手段回答的问题，不是本节能给出的一个数。
• 本节能给的只有定性次序：欧姆支瞬时建立 ＜ 电荷转移支秒级 ＜ 扩散支数十秒到分钟级仍在发展。
• 作为对照：脉冲法常用的脉宽档在 1 s / 10 s / 30 s 量级（行业常见做法，⛔ 非标准强制），而快充恒流段是分钟级——它不落在这几档里的任何一档。这一条在第 2 讲会被写成口径规则。

本课的一条口径约定（现在就立，全课通用）。凡是给出一个内阻的取值、或把它填进参数表、图、图注的任何一处，一律同时写明它的脉宽或频段口径——写成「10 s 脉宽的直流内阻」「频域高频截距对应的欧姆阻抗」「快充恒流段的准稳态等效内阻」，⛔ 禁止出现不带口径的内阻数值（泛指这个物理量时可以简称「内阻」，但只要落到一个数上就必须带口径）。理由就是上面那三个数：不带口径的内阻数值指代不明，而它在参数表上和一个正确的参数长得一模一样。

易错点，三条。

① 把 I²R 当成一个与时间无关的定值。已经知道 R_int 是 SOC、温度与 SOH 的函数的人也常常止步于此——那是三个自变量；本节补的这一条不是第四个自变量，是整张表的口径：换一个脉宽，换的不是表里的一个数，是整张表。⛔ 不能靠给表多加一维来解决它。

② 把「R 变大」误认为电芯在快充中劣化。本节讲的三支全部是即时的电化学响应：撤掉电流、静置足够久，浓度梯度弛豫掉，它们全部消失。老化是不可逆的，静置回不来。两者在温升曲线上的表现也不同——极化是这一次充电之内的事，老化是这一批电芯跨月跨年的事。老化机理、SOH 区间划分与随老化的内阻增长前指 D1-04 电池老化、寿命与温度的耦合关系。

③ 在同一张参数表里混用两种脉宽测出的值。同一个量在本课任何两处必须同口径；混用的那一刻，这张表就不再是「一张表」，而是两张表被排成了一列，而读表的人看不出来。

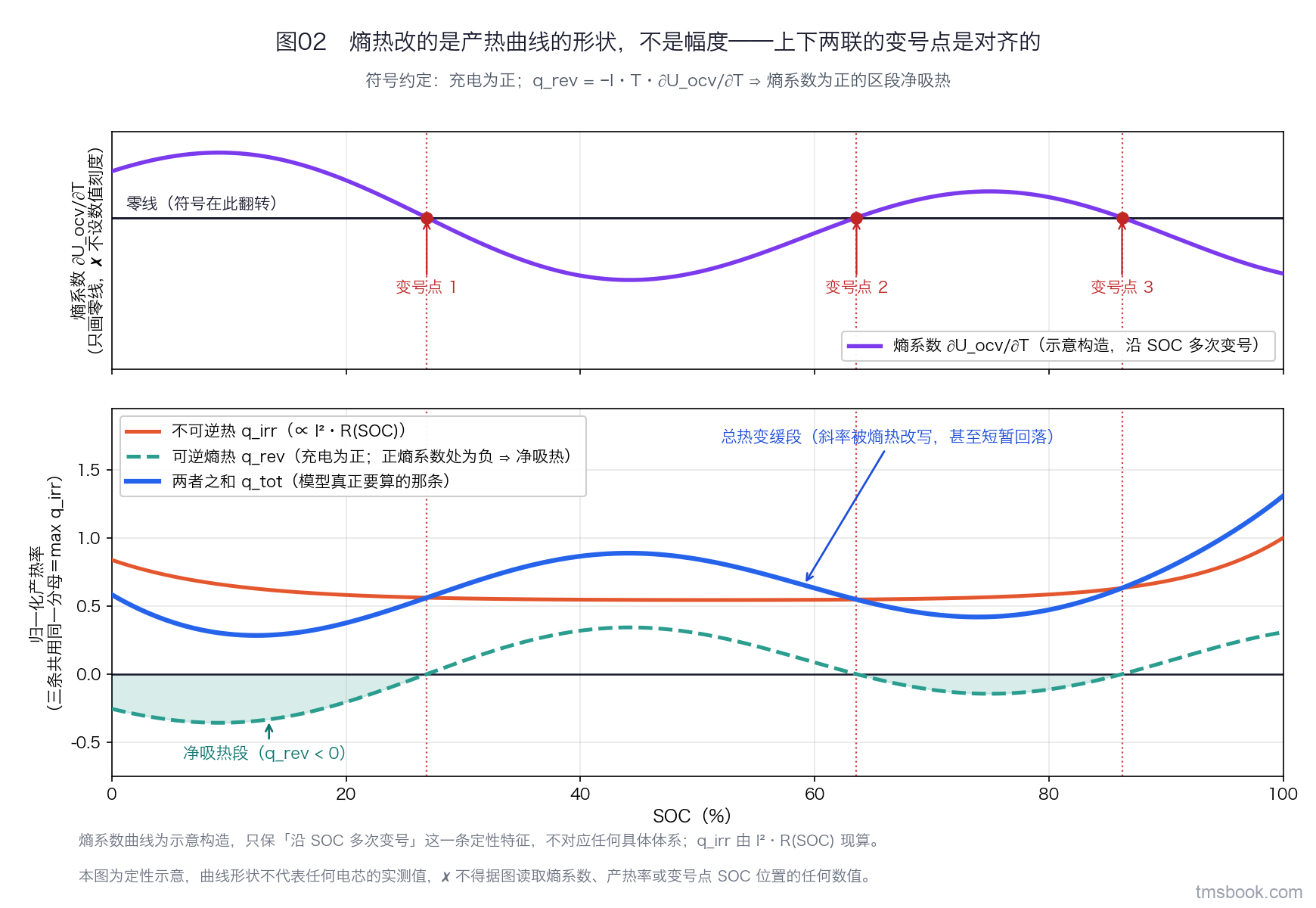

1.2 可逆熵热随 SOC 变号，充电时某些区段是净吸热——它改的是温升曲线的形状，而形状恰恰是只看峰值的验收看不见的

先把符号口径定死。Bernardi 产热方程本课引用的形式是

q = I·(U_ocv − U) − I·T·(∂U_ocv/∂T)

其中电流 I 以放电为正——这是该式最常见的书写习惯，⛔ 不是可以省略的细节。而本课从头到尾讲的都是充电，为免每读一段就要在脑子里翻一次符号，本课正文的展开与全部图上一律另取「充电电流为正」，并每一处都写明取的是哪一套；⚠ 例外只有引用通行原式的那两处（关键公式详解的公式表、以及第 2 讲开头引用 Bernardi 两项式那一段），它们保留「放电为正」并当场标明，⛔ 除这两处之外正文不出现放电为正的写法。按充电为正展开，两项是：

• 不可逆热　q_irr = I·(U − U_ocv) = I²·R_int(SOC, T, SOH)　——它恒为正（只放热）。原因是过电位的符号总跟着电流走：充电时端电压高于开路电压、放电时低于，两者相乘必为正。⇒ 「不可逆热永远不吸热」这一条与方向无关，也与取哪套符号约定无关。
• 可逆熵热　q_rev = I·T·(∂U_ocv/∂T)（充电为正的写法）　——它的符号只由熵系数 ∂U_ocv/∂T 的符号决定。熵系数为负的那些 SOC 段，充电时 q_rev ＜ 0，是净吸热。

⚠ 两种写法给出的是同一个物理量，⛔ 不许在同一份参数表、同一段推导或同一张图里混用。本课的做法是：引用通行原式的那两处（关键公式详解的公式表、第 2 讲开头）保留原式（放电为正）并当场标明，其余正文与全部图上一律按充电方向展开一次，并在每一处标明。这是一个自带口径的量，不声明口径，读者拿到的每一个正负号都是猜的。

是什么。熵系数 ∂U_ocv/∂T 描述的是开路电压随温度的漂移速率，它的物理来源是电极材料在嵌锂与脱锂过程中的相变与有序—无序转变（例如石墨负极的阶结构演化）——偏摩尔熵随嵌锂量非单调变化，于是全电芯的 ∂U_ocv/∂T 沿 SOC 轴多次穿越零轴。⇒ 一次完整的充电，会依次经过若干个符号翻转点：某些区段熵热放热、某些区段熵热吸热，中间穿过零点。

它改的是曲线的哪一部分。不可逆热恒正，它给温升曲线提供一个单调上抬的底；熵热叠在这个底上，在吸热区段把净产热压下去。⇒ 温升曲线上表现为斜率变缓、出现一段近乎水平的平台、甚至短暂回落，而峰值——通常出现在充电末段——受它的影响小得多。这就是本课反复要用的那句话的机理来源：熵热改的是形状，不是幅度；而形状错这件事，在一个只比峰值温度的验收里是完全隐形的。⇒ 这也是第 5 讲「相关性判据必须把温升斜率单独列一项」的来源之一。

它与不可逆热的相对关系，只能给到标度这一层。不可逆热随电流平方走，熵热随电流一次方走，⇒ 两者之比随电流反比下降：q_rev / q_irr ∝ 1/I。⚠ 这是一条标度关系，不是一个数。⛔ 本课不给熵热占比在任何工况下的取值——它随倍率、SOC 段、温度与体系变，而且符号会翻转；也正因为已经判定不给这个值，正文、图与图注里一律不出现「熵热比焦耳热小某某倍」「小一个数量级」这类比较句：用一个自己不肯给的数去支撑一个结论，那个结论就没有支撑。

⚠ 这条标度关系有一个方向相反的用法陷阱。它成立在使用工况那一端（倍率高、占比小），却常被拿去豁免标定工况那一端的一个动作——而标定恰恰发生在倍率轴的另一端。这是本课最容易被读反的一条，第 2 讲 2.3 会把两端各自标死并给出下游误差。本节先只留一句话：熵热的占比是随倍率变的，谈占比不谈倍率，就是没谈。

工程量级／典型值。熵系数 ∂U_ocv/∂T 的量级在 0.1 mV/K 上下（行业典型量级，标「典型」），且随 SOC 变号。⚠ 必须同时记住三件事：这是量级不是取值；它随体系、SOC 与电芯设计变化；⛔ 具体曲线须按本平台电芯实测，本值不作为可取用值。⛔ 变号点落在哪几个 SOC 位置本课同样不给——它由材料体系定，须实测。

易错点，三条。

① 把「充电吸热」记成一条定则。它只在部分 SOC 段成立。把它当全程结论的人，会在模型里给熵热一个固定的负号，于是在放热的那几段又错了一次，且错的方向相反——两处误差在总量上部分抵消，在形状上则是两处都错。

② 把实测温升曲线里的变缓段当作冷却起效的证据。那一段完全可能是熵热的吸热区。⇒ 把它读成「冷却系统在这里开始发挥作用」，接着就会去调 h·A 来复现这个变缓——用一个散热参数去拟合一个产热现象，标定点当然能对上，换一个倍率立刻散（熵热按一次方走、散热按温差走，两者对倍率的响应完全不同）。

③ 在模型里给熵系数一个常数，哪怕取的是「全程平均值」。变号点一被抹平，曲线上那几段变缓就永远出不来；而峰值几乎不受影响。⇒ 于是一个已经把形状做错了的模型，在只看峰值的验收里全绿通过。

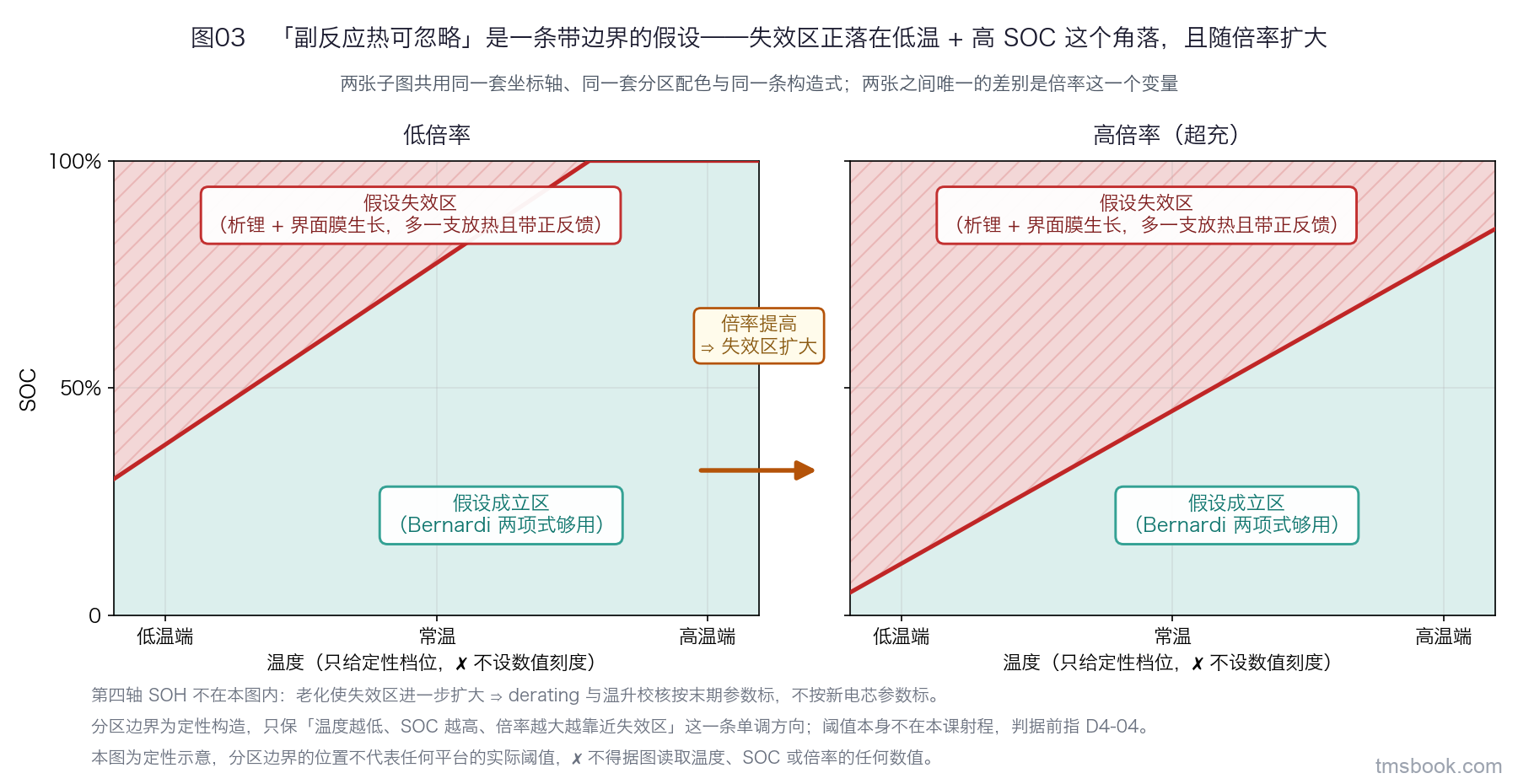

1.3 「副反应热在正常快充下可忽略」是一条带边界的假设，而它的失效角落正好是快充最想去的那个角落

是什么。Bernardi 的两项之外还有第三项：副反应热。它在正常快充下可忽略——这句话是对的，但「正常」两个字是一块四轴上的区域，而不是一个无条件的结论。四条轴是：温度、SOC、倍率、SOH。

失效的机理经由负极电位：充电时负极的嵌锂过电位随电流增大而被往下压，一旦负极电位跌破金属锂的析出电位，锂就不再嵌进石墨，而在负极表面析出金属锂。三个自变量把它往同一个方向推——

• 低温让固相扩散与界面电荷转移都变慢，同样的电流需要更大的过电位；
• 高 SOC时石墨已接近嵌满，可用嵌锂位少、平衡电位本身已经很低，离析出线更近；
• 大倍率直接抬高过电位。

⇒ 三条叠加，失效区落在低温 ＋ 高 SOC ＋ 大倍率这个角落，并随倍率提高而扩大。析出的金属锂比表面积大、活性高，会与电解液继续反应生成新的固体电解质界面膜，这一支是放热的；而放热升温、升温又加快反应 ⇒ 它带正反馈，与前两项那种「电流一停就停」的即时项不是同一类东西。加速的界面膜生长同理。

⚠ 判据本身不在本课射程。负极电位要跌到哪、析锂窗口怎么划、怎么在试验上验证——前指 D4-04 高倍率工况下的温差与析锂风险控制。本课只给类型与去向，⛔ 不给任何电位阈值、温度阈值、SOC 阈值或倍率阈值。

第四轴：SOH。老化之后界面膜增厚、可循环锂减少、负极的可用嵌锂位与动力学一起变差 ⇒ 同一个温度、同一个 SOC、同一个倍率下，末期电芯比新电芯更靠近这块失效区。而末期内阻上升、产热更多，末期快充的温升本身也高于初期。⇒ 由此得到一条可执行的规则：derating 门限与温升校核按末期参数标，⛔ 不按新电芯参数标。拿新电芯参数预测全生命周期，等于把这块失效区的位置钉死在最乐观的那一档。⛔ SOH 的区间划分与内阻随老化的增长因子本课不给数（取决于体系与使用历史，须由本平台的老化试验确定）；老化机理与按末期校核的方法前指 D1-04 电池老化、寿命与温度的耦合关系。

为什么这条边界值得单独占一节。把它当无条件成立的人，模型在最需要它准的那个角落恰好最不准；更要紧的是误差的方向：少了一支放热项 ⇒ 算出来的温升偏低 ⇒ 看起来还有余量。⇒ 这是一条指向危险侧的误差。

⚠ 还有一层更难发现的：这条误差不会在常温标定工况里留下任何痕迹。在常温把模型标得残差很小，它在低温工况下的失效是「换一个工况才出现」，而不是「标定时残差大一点」。⇒ 于是它天然逃过一切只在标定工况上做的验收——这也是第 5 讲要求「验证矩阵里必须有一个落在标定工况之外的点」的一条直接理由。

工程量级／典型值。⛔ 不给这块失效区在四条轴上的任何数值坐标——它取决于电芯体系与设计，而且这条边界本身要由 D4-04 高倍率工况下的温差与析锂风险控制 的判据来画。本节能给的只有边界的方向：温度越低、SOC 越高、倍率越大、SOH 越低，越靠近失效区；以及边界随倍率提高而扩大这一条趋势。

易错点，三条。

① 把「可忽略」写进模型文档而不写它的边界。下游拿到手的就是一个看起来全工况可用的两项式模型——因为没有人写过它不可用。这正是本课第二根钉子说的那件事，落到第 1 讲就是这一句：假设可以简化，但假设的适用条件必须和假设一起交付。

② 在低温快充仿真里照旧只用两项式，然后把对不上的部分归到内阻标偏头上。这是把一个缺项的错记成了参数的错；调参能把这一个工况点拧上，但它掩盖的那一项还在那里，换一个温度又发散。⚠ 这两类在残差上其实是分得开的——参数错与模型缺项在残差随时间的形态上留下不同的痕迹，第 5 讲 5.5 给判据。

③ 把「本课不给阈值」读成「这条边界无关紧要」。正确动作恰恰相反：正因为阈值不在本课射程，它更要在模型文档里被显式写成一行——写明「本模型未含副反应热支，其适用条件为温度、SOC、倍率、SOH 落在某某区域内，该区域的判据由 D4-04 高倍率工况下的温差与析锂风险控制 给出」。⛔ 没写进表的条件不会被默认成禁止，只会被默认成不存在，而不存在的条件不会被任何一次验证覆盖。

1.4 倍率翻倍改写的是三个量而不是一个——而这条推导挂着三个前提，真实快充里三个都只是近似

是什么：三个量。取恒流充电、电流 I，则

• 瞬时不可逆产热功率　P_irr = I²·R_int ∝ I²
• 充到同一个 SOC 区间所需的时间　t = ΔSOC·C_n / I ∝ 1/I（C_n 为电芯的额定容量）
• 全程总热量　Q_total = P_irr · t ∝ I² · (1/I) = I

⇒ 倍率翻一倍：峰值发热四倍、时间减半、总热量两倍。三个标度指数分别是 2、−1、1。这三个指数是从恒流条件与方程本身直接导出的，不是实测值，因此可以原样给出；但必须连同下面那三个导出前提一起给，⛔ 不得据此外推任何具体的产热量或温升值。

是什么：三个约束。本条真正的内容不是那三个指数，而是三个数各管住一个不同的设计约束：

• 峰值功率定的是热阻链。瞬时温差等于热流乘热阻。热流翻四倍，同一条链上每一环的温差就翻四倍。⇒ 要压住峰值温度，能改的是链上最大的那一环；链上谁最大、每一环各占多少，是第 4 讲的活。这也顺带解释了一个常被当成反常识的现象：在某些包上把冷板加厚，峰值温度几乎不动——因为链上最大的那一环根本不在冷板里。
• 总热量定的是热容与冷却系统的能量吞吐。这些焦耳最后存进了谁（电芯、结构件、冷却液）、被谁带走（冷却回路在这个窗口里能吞掉多少能量）。这是一笔能量账，量纲是焦耳。
• 时间减半定的是瞬态本身。窗口越短，越大的一份热来不及走到冷却液，就先存进了电芯与结构件。⇒ 稳态思路在这个窗口里根本没有到达它成立的条件——它算的是「无穷长时间之后温度停在哪」，而快充问的是「十几分钟里温度爬到哪」。这两个问题的答案可以差得很远，而且差多少取决于热时间常数与充电窗口之比，那是第 4 讲要给的判据。

⇒ 三笔账不能合成一笔：能量账按一次方涨、热阻链的压力按二次方涨。这就是「超充首先是热流密度问题，而不是热量问题」这句话的准确含义。三个量的标度关系与它们各自管住的约束，图 1 已经并排画出，本节的推导即是它的展开。

⇒ 由此本课后面每一讲的必要性都从这里出来：第 2 讲要标的是三个量的分子（产热）；第 3、4 讲要搭的是分母（热阻链与热容分布）；第 5 讲的相关性判据之所以必须三项分列，正因为三笔账各自对应温升曲线上的不同部位；第 6 讲的可用边界之所以必须按倍率轴写，正因为三个指数不同——在一个倍率上标好的模型，换一个倍率并不是「等比例地错一点」。

三个前提，逐个点破。上面那条推导干净得可疑，因为它挂着三个前提，而真实快充里三个都只是近似：

① 恒流。真实快充是分段恒流或分段恒功率，末段转恒压；而温度一旦触到门限，derating 还会把电流再压一次。⇒ 电流在全程不是一个常数，「I² 的四倍」只在恒流那一段成立。

② 内阻在这段时间里近似不变。这一条破得最厉害，而且破在两个相反的方向上：一方面，充电过程温度上升，1.1 里那三支中的欧姆支与电荷转移支对温度敏感，温度升高动力学变快，这两支被压低；另一方面，恒流段后半程随着嵌锂前沿推进、浓度梯度建立得更充分，扩散支被抬高。⛔ 不能默认这两个方向互相抵消到零——谁占上风取决于起充温度、倍率与体系，须由实测确定。⇒ 这也是为什么模型必须让工作点沿着一条轨迹在内阻表上取值，而不能取一个「代表性温度」的那一片（第 2 讲 2.4）。

③ 充到同一个 SOC 区间。倍率越高，越容易在到达目标 SOC 之前就触发 derating 或转恒压 ⇒ 实际充进去的那一段，与推导里假设的那一段不是同一段。

⇒ 三个前提破掉之后，这条直觉结论在超充段的偏差方向是偏低估：前提 ① 与 ③ 让实际充电耗时长于 1/I 的推算，而被拖长的那一段时间里仍然在产热；前提 ② 的净影响方向要看体系，⛔ 不能假定它把 ① ③ 抵消掉。⇒ 所以 Q_total ∝ I 给出的是一个偏下界的估计，只能用来判「至少这么多」，⛔ 不得反过来当成上界去论证「不会超过多少」——一个已经声明了方向的量，反向使用就是错的。

工程量级／典型值。

• 三个指数 2、−1、1 可给（导出量，非实测值），但必须连三个前提一起给。
• ⛔ 任何倍率下的绝对产热量、温升值、热流密度一律不给（平台相关量）。
• ⚠ 本课出现的 2C、4C、6C 一律只作场景标签使用，⛔ 不作为任何平台的目标值或要求值——倍率目标取决于电芯、包结构与冷却能力，须由系统仿真与实测确定。
• ⛔ 「多少分钟从 10% 充到 80%」这类时长目标不给数：它是本课要预测的输出量之一（到达门限的时刻）的验收对象，不是模型的输入；策略侧的整定前指 D4-03 充电过程温控策略与充电功率协同。

易错点，四条。

① 把「总热量翻倍」当成「温升翻倍」。从热量到温升中间隔着两项：热容把焦耳换算成温度，散热把一部分焦耳带走。⇒ 两者之间不是乘一个常数的关系，而且换算系数本身随工况变。

② 看到「峰值功率四倍」就以为温度也四倍。峰值功率决定的是瞬时温差（热流乘热阻），不是温升幅度；温升幅度是产热对时间的积分再被热容与散热分掉之后的结果。⇒ 「四倍」这个数落在温差上，不落在温度上。

③ 拿这条结论直接反推「倍率翻倍，冷却系统按两倍选」。这句话把能量吞吐与瞬时热流密度两笔账混成了一笔。冷却回路的能量吞吐确实大致跟着总热量走（一次方），但电芯到冷却液这条链上的温差跟着峰值热流走（二次方）⇒ 按能量账选出来的冷却系统，完全可能在热阻链上不够，而且不够的程度随倍率二次方地恶化。⚠ 这句错话在此处是被点破的错句，⛔ 不得以正面表述出现在别处；⚠ 其中的 2C 与 4C 只是场景标签，⛔ 不作为任何平台的目标值。

④ 把三个指数背下来当结论用，而不查前提。这是这条推导最常见的误用形态——它长得像一条定律，于是被拿去做外推，而它的三个前提恰恰在外推的那个方向上破得最厉害。

1.5 什么时候必须上电化学模型：判据不是「精度要求高」，而是「你要的输出量根本不是温度」

是什么。模型选型的第一个分岔，不是「要多准」，而是你要交出去的输出量是哪一个。按输出量分，至少有四支：

• 温度族——包平均温升、最热单体的峰值温度、同一时刻的包内温差、到达 derating 门限的时刻。⇒ 等效电路模型（ECM）＋ 热网络够用，这是本课第 3 讲要定的主力档。它看不见：电化学的内部状态（负极电位、颗粒内的锂浓度分布）；若热侧是集总的，还看不见单体表面到芯部的温差。
• 热点位置与温度场——最热的是哪一颗、热点落在哪一面。⇒ 三维共轭传热或多尺度多域电池模型。它在本课的定位是标定源而不是可交付的运行模型（第 3 讲 3.6）。它看不见：全部工况——不是原理上看不见，是算不完，于是工况覆盖会被算力砍掉。
• 负极电位与析锂裕度——你要回答的是「这一版充电曲线会不会析锂」。⇒ 必须换模型类，上电化学模型（伪二维或单粒子类模型）。它看不见：包级的空间温度分布（除非再往上耦合）；代价是参数数量与它们的可获得性。
• 控制器实时用——要在整车控制器的任务周期里算完。⇒ 降阶模型（ROM）或查表（第 6 讲）。它看不见：标定工况之外的非线性与外推。

为什么判据是输出量而不是精度。因为一个热模型再准，也给不出一个它的方程里根本不存在的量。负极电位不是温度算得更准之后能推出来的东西，它是另一类状态量。⇒ 这不是精度问题，是模型类的问题；把它当精度问题的人，会沿着「网格加密、时间步减小、参数标细」这条路一直走下去，而那条路无论走多远都到不了。

⚠ 反过来同样要说清：一个模型看不见某个量，⛔ 不等于那个量物理上不存在。集总模型里没有温差这个量，包内温差却照样存在并照样会杀死电芯。⇒ 每一档模型看不见的那些东西，必须被显式写进可用边界（第 6 讲），而不是留白——留白会被下游读成「这一项没问题」。

⚠ 还有一层，本节先点到，第 3 讲 3.5 展开：下游消费者不止一个。冷板选型要的是热阻链与准稳态平台、充电曲线标定要的是到门限的时刻与峰值、derating 门限要的是最热单体、析锂边界要的是负极电位、车上实时估计要的是能在毫秒级算完的最热单体温度。⇒ 一个项目里往往要建两三个模型而不是一个；用一个模型交付所有下游，它的可用边界就只能取所有需求的交集，而通常没有人声明过这一点。

为什么这条分岔属于本课。本课判的是「什么时候必须换模型类」；析锂判据本身、负极电位的阈值与它的试验验证在 D4-04 高倍率工况下的温差与析锂风险控制，一维电—热耦合建模的工程实现在 J1-06 电池热管理一维建模与快充温升仿真，降阶方法本身在 J7-02 模型降阶（ROM）与控制导向建模。⛔ 本节不给任何电位阈值，只给类型与去向。

工程量级／典型值。⛔ 不给任何电位阈值；⛔ 不给各档模型的参数个数、网格量与算时（随模型形式、体系、几何与硬件变化，且它们不是本课的判据）。本节能给的是一张映射：输出量 → 该上哪一档 → 这一档看不见什么。

易错点，四条。

① 用温度余量去代理析锂余量。两者不是单调对应。在低温、高 SOC、大倍率这个角落里，电芯温度可以很低——看起来余量很足——而析锂风险正好最高。⇒ 「温度没超门限，所以安全」在这个角落是错的，而且错的方向偏乐观。这一条与 1.3 那块失效区讲的是同一件事的两面：温度不是析锂的代理量。

② 为了「更准」而上电化学模型，却没有辨识它参数的试验能力。参数只能靠文献值凑，结果比一个标定扎实的 ECM 更不准。⚠ 一版模型的精度上限由参数的可获得性定，不由方程的完备性定——这一条在选型时就要算进去，⛔ 不是事后可以补的工程细节。

③ 把单粒子类模型当成伪二维模型的等价简化直接换用，而不核它的适用倍率范围。两者的简化前提不同，而快充恰恰在高倍率端——第 3 讲 3.4 展开。

④ 在选型时把「实时性」当成事后可以优化的工程问题。它是一个选型维度：控制器要的那一档从一开始就是另一条路，且它有自己的交付契约（第 6 讲）。把它留到最后再想的人，会拿一个跑一次要几小时的模型去谈实时部署。

本讲小结：产热的三项各有自己的射程，而射程是本讲真正要交的东西。不可逆热 q_irr = I²·R_int 里那个 R 会随时间长大——欧姆支瞬时建立、电荷转移支秒级、扩散支数十秒到分钟级仍在发展；快充恒流段长到让三支全部发展完毕，⇒ 它对应的等效内阻不是秒级脉冲测到的那一档，用错档的误差方向是偏低估、偏乐观。由此立下全课的第一条口径约定：凡给出内阻的取值必带脉宽或频段口径，⛔ 不许出现不带口径的内阻数值。可逆熵热 q_rev 随 SOC 变号，充电时某些区段是净吸热，量级在 0.1 mV/K 上下（典型量级，⛔ 须按本平台实测）；它改的是温升曲线的形状而不是幅度，⇒ 一个只比峰值温度的验收对它完全免疫——这是第 5 讲三项判据必须分列的机理来源之一；它与不可逆热之比只给标度关系 q_rev/q_irr ∝ 1/I，⛔ 不给任何占比数值，因而也不参与任何倍数比较。「副反应热可忽略」是一块四轴上的区域（温度、SOC、倍率、SOH），失效角落恰好落在低温＋高 SOC＋大倍率，并随倍率扩大、随老化逼近；误差方向偏低，指向危险侧，而且在常温标定工况里不留痕迹 ⇒ 假设可以简化，但适用条件必须与假设一起交付。钉子① 在 1.4 立住：恒流下倍率翻一倍，峰值功率按 I² 涨四倍、时间按 1/I 减半、总热量按 I 涨两倍，三个指数（2、−1、1）各管住一个不同的约束——峰值对热阻链、总热量对热容与冷却系统的能量吞吐、时间对瞬态本身；三笔账不能合成一笔，「按能量账选出来的冷却系统可以在热阻链上完全不够」。而这条推导挂着恒流、内阻不变、充到同一 SOC 区间三个前提，真实快充里三个都只是近似，破掉之后 Q_total ∝ I 是一个偏下界的估计，⛔ 不得反向当上界用。最后是选型的入口：判据是输出量而不是精度——温度族用 ECM＋热网络、温度场用三维模型作标定源、负极电位必须换模型类、控制器实时用降阶模型；热模型再准也给不出它方程里没有的量，而每一档看不见的东西必须被写进可用边界，⛔ 不能留白。
