D3-02 脉冲自加热（交流自加热）低温快速升温

课程代码 D3-02 · 板块 D 电池热管理 BTMS / 低温加热与保温 时长 约 4.0 小时（7 讲） 前置 D3-01 电池加热策略：PTC / 热泵 / 液热；D1-01 动力电池产热机理与产热速率建模；体系外前置（需自备）：电化学阻抗谱（EIS）与锂离子电池电化学基础；D1-02 电芯温度不均与温差控制目标 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 D3-02 大纲的完整展开版

---

引言：电流一旦走进电芯本体，加热就不再是一个热问题

−30 ℃ 的清晨，一台纯电车停在快充桩前。电池太冷，充电功率被压在极低的档位上，甚至直接禁充。外部加热的路径是确定的：加热器 → 冷却液 → 冷板 → TIM → 壳体 → 电芯，每一段既有热阻也有热容，热量要一层层挤进去，用户就在桩前干等。自加热提供的是另一条路——让电流直接穿过电芯本体，把电能就地变成焦耳热，中间那条外部热阻链一段都不走。

这门课要讲的，就是「电流走电芯本体」这一个动作的全部后果。它诱人的地方一眼可见；难的地方在于，做出这个动作的那一刻，你手上的问题就从热问题换成了电化学问题——两类问题的判据、失败模式与验证计划，没有一样是通用的。

★ 先说清一件事：本课后面会引用一个「外部液热要几十分钟、自加热把前段压到数分钟量级」的场景。⚠ 那是案例的情景设定，用来说明动机与代价，⛔ 它不是可承诺的性能指标，⛔ 也不能折算到别的平台。本课不给升温速率的单点值，因此全课不出现「自加热比外部加热快 N 倍」这类说法。

本课要反复敲的两根钉子

钉子①：自加热只有两个旋钮——频率 f 与电流有效值 I_rms——而它们作用在同一个自己会移动的量 Z_re 上。所以自加热的设计对象是一条轨迹，不是一个工作点。

产热主方程 Q_self = I_rms²·Z_re 表面上只有两个自变量，但那个 Z_re 至少是四元的：Z_re(f, T, SOC, Î)。四维里你能按住不动的只有 f 一个。另外三维在激励过程中自己在变：温度自己往上涨，而 ∂Z_re/∂T < 0，产热随之塌陷；SOC 自己在掉；激励幅值 Î 一旦从小信号阻抗谱的扰动量级升到设计需要的 C 率量级，电荷转移那一支就出了线性区，谱表上读到的 Z_re 直接失效。

⇒ 凡是走「查一次谱 → 取一个常数 Z_re → 算一个恒功率 → 除出到温时间」这条路子得到的时间预算，必然偏乐观；更糟的是这几项误差同号，不会互相抵消（第 3 讲把它们摆在一起）。所以本课的第一个动作不是选频率，而是先承认 Z_re 是个函数、不是个参数，再逐维决定：哪一维实测标定、哪一维在线跟踪、哪一维只能留裕量。⛔ Z_re 的绝对值是平台相关量，本课一个数都不给，只给它的函数形状与变化方向。

钉子②：判据从「温度到没到」换成「负极电位有没有跌破 0 V vs Li/Li⁺」，而整包上一个能读到这个电位的测点都没有。

外部加热的失败模式是慢、是费电，代价可以用秒和度电当场结算。自加热的失败模式是把电池加老了——代价要等几十个循环之后才在容量与内阻曲线上显形，而那时激励参数早已定标发布、车已经交到用户手里。负极嵌锂的动力学门槛写在负极电位 φ_anode 上，温度只是它的一个影响因子；温度在涨，与析锂正在发生，完全可以同时成立。于是本课的每一条设计动作——选频、定幅、挑波形、写退出条件、排测温点——本质上都是在为一条测不到的判据买保险。

由此推出本课最反直觉的一条结论：激励频率不是在一条曲线上找极值点，而是被四条互不相干的边界夹出来的一个窗口——四条带的名字与成员全课以 7.2 那张收口图（图21）为准：① 析锂裕度顶着下限往上推、② 产热效率与电流额定压着上限往下压、③ 可闻频带在中间挖掉一段、④ 开关损耗、器件应力与（绕组复用时的）电驱热再压一条上限。⚠ 母排与连接器温升归在第 ④ 条的「器件应力」里，⛔ 不另立第五条带。⚠ 而且这个窗口可能是空的：四条带没有交集，意味着这个平台在这一代硬件上不该做纯自加热，应当退回混合策略或外部加热。⛔ 本课不会把「一定存在一个可行频率窗口」写成事实——那件事只能由具体电芯的实测谱族与具体功率级的额定共同算出来，它是结论不是前提。

最容易被读反的一句话

「自加热省掉了整条外部热阻链，所以温度更均匀」——这句话在单体径向尺度上成立，在包级的并联方向上恰好反过来。

三个尺度必须分开判，结论互不相同：

• 单体径向（成立）：体积热源在产热密度均匀的前提下，把准稳态的径向温度梯度清零；而面热源（外部加热）在同一升温率下会留下确定的表面—芯部温差。这一条有解析解撑着，是那句话的严格版本。
• 包级串联方向（成立，但是另一个机理）：同一串里电流相同，冷电芯 Z_re 大 ⇒ 产热多 ⇒ 升温快 ⇒ ∂Z_re/∂T < 0 使它的阻抗随即回落。这是负反馈自均衡，跟「省掉热阻链」没有任何关系。
• 包级并联方向（不成立，方向相反）：各支路共用端电压，产热按 Q_i ∝ cosθ_i/|Z_i| 分配。冷支路的 |Z| 更大、相角 θ 通常也更大（cosθ 更小），两项同向 ⇒ 冷的那一支分到的产热更少，温差倾向张开。⇒ 「Z_re 大的电芯产热多」这句话在串联方向对、在并联方向恰好反过来。

把这句话读反的人，会做出三个非常具体的错误动作：

1. 因为「均温性好」，把并联组的测温点数减到与外部加热工况同等甚至更少——而自加热这个工况恰恰要求更多测点，且要布在预判的最冷支路上；
2. 用平均电芯温度判到温退出，退出即转快充——最冷的那一支还在低温区，析锂就发生在你没测的那个位置。本课把退出判据钉死在最低电芯温度上；
3. 省掉入包前的直流内阻与阻抗谱一致性筛选分组，理由是「自加热反正会把差异抹平」——它不会，在并联方向上它会把初始一致性差异放大。

⚠ 还有一个二级误读要一并点破：以为「并联组内做电压独立采样就能把这件事分辨出来」。硬并联组内各支路电压被强制相等，端电压看不出支路间的温度与阻抗差别。这条防护只能落在测温点的数量与位置、以及入包前的筛选上，⛔ 不许把电压采样写进方案里当作探测手段。

本课的射程：交激励设计与边界，不重推别课已经推过的机理

本课只讲「热源在电芯内部、电从电池自己出」这一列里的交流激励实现；同属这一列的直流脉冲自加热与恒流放电自加热，本课把它们作为被点破的对照写进正文，⛔ 不作为推荐方案展开。

⛔ 本课不重讲、只取结论并写明去向的有六处：电芯产热机理与产热速率建模在 D1-01 动力电池产热机理与产热速率建模；包内温差的拆账与温差控制口径在 D1-02 电芯温度不均与温差控制目标；析锂包络怎么翻译成限功率门限在 D4-04 高倍率工况下的温差与析锂风险控制；外部加热的热源选型与功率账在 D3-01 电池加热策略：PTC / 热泵 / 液热——⚠ 本课还从这一门取两处口径：电芯等效比热的量级口径（3.4、动手做②）与低温内阻上升／可用容量塌陷的量级口径（1.4、3.8、误区 5），两处一律标明是引用，⛔ 本课不另立数；预热什么时候开、用哪一侧的电、加热完到出发之间怎么调度在 D3-04 低温预热与出行预约热管理；零转速下电驱本体的热点定位与冷量仲裁在 N1-04 升压充电（兼容低电压等级直流桩）工况下的电驱热管理与冷量仲裁。另有一处取参数：静置态漏热系数 UA 的反标方法与三态差异在 D3-03 电池包保温设计与静置热损。高压安全链与执行器驱动的实现细节见 K1-02 执行器驱动：电子阀/泵/风扇/压缩机 PWM 及相关课题。⛔ 凡射程之外的，本课一律只给类型与去向，不给限值、不给等级号、不给条款内容——在别人的射程里顺手给一个阈值，读者会拿它当验收依据，而本课根本没有核过它。

⚠ 另有一条体系外前置需要你自备：电化学阻抗谱（EIS）的测量原理与锂离子电池电化学基础。本课默认你知道谱图上三段大致对应什么，不从零讲起。

四条读法约定，先立后用

① 符号：全课统一写 Z(f) = Z_re(f) + j·Z_im(f)（阻抗，实部产热、虚部只搬无功）· |Z|（阻抗模）· θ（交流阻抗相角，单位一律 rad，Z_re = |Z|·cosθ）· I_rms（激励电流有效值）与 Î（其峰值，二者之比即峰因数 CF）· Q_self（自加热产热功率）· φ_anode（负极电位）。⚠ 关于 θ 有两条全课口径必须先钉住，否则代进 cos 照样算得出一个数、而没有任何东西会报错：其一，θ 的单位全课统一取 rad，⛔ 不写「°」——2.4 的选频判据与 4.3 的 Q_i = |U|²·cosθ_i/|Z_i| 都要把它代进三角函数，按度还是按弧度代直接决定算得对不对；其二，θ 全课只表示交流阻抗相角这一个含义，⛔ 不得用来表示温差——温差一律写 (T̄ − T_amb) 或 ΔT。⚠ 析锂红线全课只写一种形式——0 V vs Li/Li⁺，⛔ 禁止裸写「0 V」：那个 0 是参考电对的电位基准，不是某个电压表上的读数，写丢参考电对就变成了另一个量。

② 数字的身份：本课出现的电芯阻抗、升温速率、到温时间、SOC 门槛、老化验证的循环次数与允收判据、器件的带宽与纹波额定，一个数都不给——它们全是平台相关量，必须按你自己的电芯与功率级实测标定，⛔ 禁止抄论文、⛔ 禁止抄上一代平台。正文里用于演示计算路径的那一组参数（等效热容、漏热系数、阻抗随温度变化的活化温度 E_a/R、激励幅值与温度区间）是教学假设值，⛔ 不对应任何电芯或任何平台，⛔ 不得照抄取用；给它们的唯一目的，是让每一步都能被你自己复算一遍。⚠ 这条「一个数都不给」只有一处例外，先在这里声明清楚，免得读者在正文里撞见它时以为本课破了自己的规矩：低温下内阻上升与可用容量、可用功率同步塌陷的量级，本课引用 D3-01 电池加热策略：PTC / 热泵 / 液热 的口径（该口径写作「内阻上升数倍量级」），⛔ 本课不另立一个数、⛔ 不改写它的措辞；⚠ 它是同一个量在两个温度下的比值、不是绝对值，⛔ 不得由它反算任何绝对内阻或绝对容量。这句话在 1.4、3.8 与常见误区 5 各出现一次，三处同源同措辞。

③ 效率的分母：自加热能量效率 η_self = Q_self / P_batt_out 里的分母至少有三种切法，切在不同位置会算出三个不同的 η，而报告上往往只写一个数。全课统一取「包出口（主正主负）」这一口径，另两种在第 1 讲一并列出并画清切点。⚠ 拿它去和外部加热比效率时，两边必须切在对等位置，否则等于各用各的分母。

④ 标准：本课一共涉及六份标准——主体是 GB 38031、GB/T 31486、GB/T 31484 与 ISO 26262 这四份（7.7 逐份写清射程），另有两份只在各自那一处点名去向：包／系统级电性能对标的 GB/T 31467-2023（7.7 ①）与等响度曲线的 ISO 226（7.1）。⚠ 全课凡写「四份」处，指的都是主体那四份，⛔ 不是全集；六份一律只写各管什么、本课借哪一层口径，⛔ 不复述条款内容、不给限值与等级号；版次、年份与代替关系以现行标准目录为准，引用前须核。⚠ 这里有一件必须提前说明的事：自加热赖以设计的 Z_re(f, T, SOC) 没有对口的国标试验方法，别去标准里找一个不存在的方法——它必须由你自己实测标定。

全课路线图（七讲）

• 第 1 讲　内热源 vs 外热源：自加热快在哪、代价有几笔，以及「更均匀」那句话的严格边界画在哪里；
• 第 2 讲　频率怎么选：只有阻抗实部产热，而小信号谱不能直接拿去标大电流；波形的直流分量为什么是这一讲里最要命的一格；
• 第 3 讲　产热、升温与能量账：I_rms²·Z_re 会自己塌陷，时间预算必须按变系数算，三个乐观误差同号叠加；
• 第 4 讲　包级温度分布：串联自均衡、并联发散，测温点该布在哪，退出判据挂最低不挂平均；
• 第 5 讲　拓扑与器件应力：五条路线各自把热、成本与高压架构改动量放在哪；
• 第 6 讲　第一红线：析锂判据与老化验证——温度在涨不等于电池没事，净电荷为零也不等于瞬时过电位不越限；
• 第 7 讲　NVH、功能安全与混合策略：让它能量产的最后三道会签，以及四条边界怎么夹出（或夹不出）那个频率窗口。

学完这七讲，你应该能做五件事：用实测谱族选出候选频率带与电流幅值并说清取舍、估出给定激励下的产热与升温时间预算并知道它偏在哪一侧、说清外部加热与自加热在能量路径与热阻链与效率口径上到底差在哪、评估各条拓扑路线的量产可行性与它们各自把代价放在了哪、以及给出一张「谁能一票否决这次自加热」的准入表。⚠ 最后这一张表，是本课认为最值得带走的东西——因为自加热真正卡住放行的，常常不是电池那一格。

第 1 讲　内热源 vs 外热源：自加热快在哪，「更均匀」那句话在哪个尺度上成立

外部加热和自加热的差别，一句话就能说完：热源在电芯外面，还是在电芯里面。但这一句话展开之后，改变的不只是升温速率——它同时改变了热阻链的长度、径向温度分布的形状、加热功率的上限由谁封顶、这笔能量从哪里出，以及最要命的一条：这套方案会以什么方式失败。

这一讲不讲频率、不讲幅值，只做一件事：把「热源换了位置」这一个动作的后果全部摊开，并且把其中一句最容易被读反的话——「自加热省掉了外部热阻链，所以温度更均匀」——的射程钉死在它成立的那个尺度上。钉不死这一条，后面第 4 讲讲的包级并联发散、第 6 讲讲的退出判据，读者都会觉得是多余的。

1.1 外部加热的那条链：先逐段点名，再看谁的 mC·R 最大

外部加热的热要走一条实打实的路：加热器 → 冷却液 → 冷板 → TIM → 壳体 → 电芯。六个节点之间串着五段热阻，每一个节点自己还挂着一份热容。

⚠ 先把三个只差大小写与下标的量一次分列，免得后面串味——它们量纲不同或对象不同，⛔ 一律不得互相代入：

• mC_i（单位 J/K）——本讲用，指外部加热链上第 i 段那个节点的热容（该段质量 × 该段比热）；
• mc（单位 J/K）——第 3 讲集总模型用，指整包等效热容（组成清单见 3.4）。⚠ 它与 mC_i 量纲相同、对象不同：一个是链上某一段，一个是整包；这两个符号在正文与图注里只靠大小写和下标区分，是本课最容易写混的一处；
• c_p（单位 J/(kg·K)）——1.3 用，指比热容，⛔ 它连量纲都和上面两个不一样，要乘上质量才是热容。

现在说这一节真正要交付的判断力。工程上最常见的动作是这样的：整车反馈「低温加热响应太慢」，于是有人去查这条链，一眼看到 TIM，说「界面热阻最大，换一款导热更好的 TIM」，报价单打上去，改完发现几乎没改善。

问题出在把「慢」归给了「热阻最大的那一段」。可这条链的延迟量级不是由 ΣR 单独决定的，也不是由 ΣmC 单独决定的，而是两者一起决定的——按集总 RC 链的标准结论，链上每一个热容真正配的是它上游累计的那段热阻：越靠电芯这一端的热容，前面串着的热阻越多，它对延迟的贡献权重越大。所以严格的排序量是「各节点热容 × 其上游累计热阻」逐项求和，工程上常写作 Σ(mC·R) 作为速记。

⇒ 这条链上真正拖时间的往往不是界面，而是冷却液本体与冷板本体的热容：那些液体和金属要先被加热器烧到温度上去，热才轮得到往电芯走。TIM 的热阻可能确实是各段里最大的一个 R，但它自己几乎没有热容，乘积不一定大。

⚠ 这条排序判据——改哪一段，先看谁的 mC·R 乘积大，不是看谁的 R 大——是本课归纳的，不是任何标准或既有资料里的现成条款，用它做决策前请在自己的平台上核一遍。各段的 R 与 mC 都是平台相关量，⛔ 本课不给数，只给拆链的方法。

易错点：说完「热惯量大所以慢」就停手。那句话是对的，但它没有指向任何可以动手改的对象——听完的人不知道该去改冷却液体积、改冷板质量、还是改 TIM。可交付的写法是指名道姓：把链拆开、逐段填上 R_i 与 mC_i、把乘积排个序、说出排第一的是哪一段。这张表做出来，你会同时得到另一件东西：这条链上除了电芯本身，其余各段的热容全是要被顺带加热的东西——那部分能量最终要么漏掉、要么留在冷却液和结构件里，这笔账在 1.4 还会再出现一次。

1.2 热源从表面搬进体积里：这一句话定死了后面所有差异

外部加热是面热源：热必须先到电芯表面，再靠电芯自身的导热往里传。自加热是体积热源：电流直接走电芯本体，焦耳热在活性材料与集流体上就地生成，是分布在整个体积里的源项。

热源位置一换，三件事同时被定死：

① 到达电芯芯部不再需要穿越任何外部热阻。1.1 那条链里的五段热阻，对自加热而言整条不存在——热不是从外面送进来的，它本来就在里面。升温速率因此显著更高。⛔ 但这里必须打住：本课不给升温速率的任何数值（它是平台相关量，须由第 3 讲的集总模型加实测确定），也⛔ 不许写成「自加热比外部加热快 N 倍」——一个自己都不肯给单点值的量，不能拿去做倍数比较。

② 径向温度分布的符号与形状完全不同。这是 1.3 整节要做的事。

③ 加热功率的上限换了封顶方。外部加热的功率上限写在加热器的额定上，是一个采购参数；自加热的功率上限则由电芯自身的允许电流与整条电流通路上每一个器件的额定共同给出——母排、连接器、开关网络、电流传感器，任何一环都可能是那个最小值。这条链在第 5 讲逐个校核。

易错点：把「跳过热阻链」听成「没有热阻」。电芯内部的导热热阻一点没少，只是源项换了位置——热不必再穿过界面，但仍要在电芯内部重新分布。更要紧的是，「体积热源」不等于「产热密度均匀」：极耳附近电流密度天然更高，一旦 q̇ 有明显分布，内部梯度就会重新出现。下一节把这条前提写进公式里。

1.3 「更均匀」这句话的严格边界：它只在单体径向这一个尺度上成立

这门课要防的第一句话就是：「自加热省掉了整条外部热阻链，所以温度更均匀」。它有一个严格版本，也有一个明确的射程——两者都要写出来，缺一个读者就会把它搬到不该去的地方。

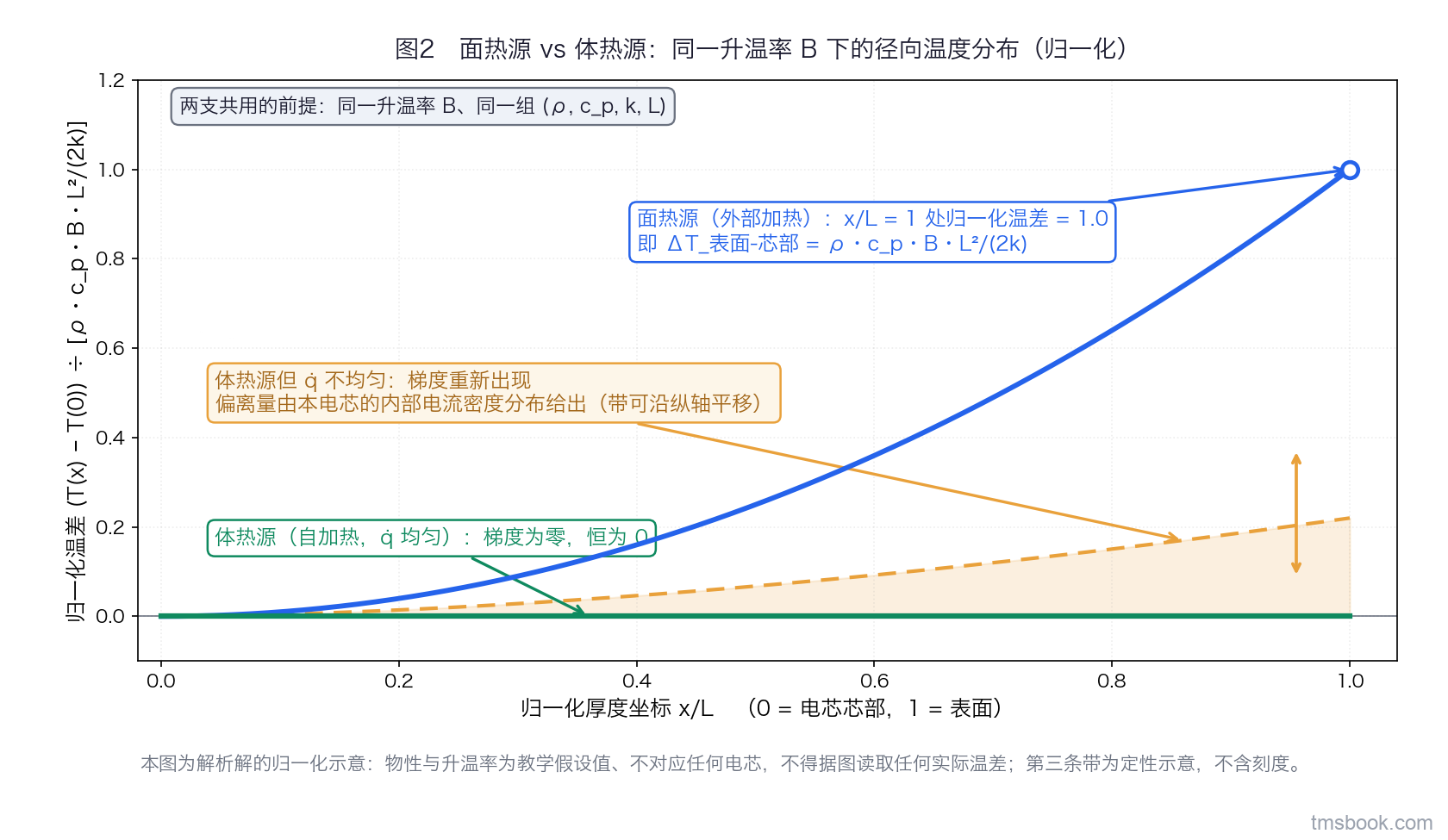

先看严格版本。取一维平板模型：半厚 L，坐标 x 是电芯的半厚方向（x = 0 在芯部、x = L 在表面，单位 m），两侧对称，处在准稳态等升温率状态（整体温度以恒定速率 B 上升）。⚠ 先钉住一件事：本讲这个 x 是电芯尺度的坐标，⛔ 与第 6 讲析锂判据里那个极片尺度的 x_e（集流体侧 ↔ 隔膜侧）不是同一维——两者差着量级，⛔ 两讲的「厚度方向」结论不得互相搬用。

面加热支（外部加热，电芯内部无源）：能量方程写成 ρ·c_p·B = k·d²T/dx²，在芯部由对称性取 dT/dx|_(x=0) = 0，积分两次得

T(x) − T(0) = ρ·c_p·B·x²/(2k)，于是表面-芯部温差 ΔT = ρ·c_p·B·L²/(2k)。

体加热支（自加热，产热密度 q̇ 均匀）：能量方程是 ρ·c_p·B = k·d²T/dx² + q̇。若产热密度恰好等于维持这个升温率所需的 q̇ = ρ·c_p·B，则 d²T/dx² = 0；配上两端零梯度边界，径向梯度处处为零。

两支共用同一个升温率 B、同一组物性 (ρ, c_p, k, L)、同一个归一化分母，所以图上这两条线是可比的。⚠ 图里用的 ρ、c_p、k、L 是教学假设值，标出来只为让曲线画得出来，不对应任何电芯，⛔ 禁止照抄取用；你自己那款电芯的实际温差须实测。

再看射程，两条，都要记住：

射程一：前提是产热密度均匀。 电芯内部的电流密度并不均匀——极耳附近、集流体上的电阻分布、卷绕或叠片的结构差异，都会让 q̇ 带上分布。所以真实的体加热支不是那条恒零的水平线，而是图上第三条虚线带：梯度不会真正归零，只是量级远小于面加热。这条带不标刻度，因为它抬多高由你这款电芯的内部电流密度分布给出，不是本课能给的数。

射程二：这一条⛔ 不能外推到包级。 「更均匀」在单体径向成立（就是上面这条解析结论）；到了包级串联方向它也成立，但靠的是完全另一个机理（同一串电流相同，冷电芯 Z_re 大、产热多、升温快，阻抗随即回落——一个负反馈，跟「省掉热阻链」没有任何关系）；而在包级并联方向恰好相反，冷支路分到的产热更少、温差倾向张开。三个尺度三个结论，两条推理链互不相干，⛔ 不得互相推导。包级那两个方向的完整推导与它们的工程后果在第 4 讲，本讲只把射程标出来。

另一个易错点：把「梯度为零」听成「不用测电芯内部温度」。电芯内部温度本来就测不到——工程上拿到的一直是表面测点加模型外推。这条结论改变的是「外推时该用什么样的内部分布假设」，不是「可以少测」。

1.4 代价有三笔，不只是「电从自己身上取」

自加热最容易被记住的代价是第一笔——电从电池自己身上取。只记住这一笔的人，会把自加热当成「免费的快」：项目里只算了续航损失，既不排耐久试验，也不重新校器件。而真正在项目末期卡住放行的，往往是后两笔。

① 能量账：加热用的每一度电都从包里出。而低温下可用能量本就打折（口径引 D3-01 电池加热策略：PTC / 热泵 / 液热：内阻上升数倍量级，可用功率与可用容量同步塌陷；这是同一个量在两个温度下的比值，⛔ 不得由它反算任何绝对内阻或绝对容量），所以 SOC 掉得比按标称能量估的更快。这笔账在第 3 讲连同 SOC 门槛一起算，用哪一侧的电、什么时候加热则归 D3-04 低温预热与出行预约热管理。

② 循环账：大电流反复进出电芯本体。即使净电荷为零，SEI 与活性材料仍然在被反复扰动——这正是第 6 讲那轮老化验证不可省的理由。⚠ 这里有一个很自然但站不住的简化：把循环账折算成「相当于多充放了几个循环」。自加热的循环损伤按什么当量折算是开放问题，本课只写一条要求——必须用对比组实测，⛔ 不给任何折算系数。

③ 器件账：这股电流要穿过母排、连接器、开关网络、电流传感器，以及（若走绕组复用方案）电机绕组。每一段都要按自加热这个新工况重新校核应力与寿命——它的电流波形、频率成分与占空比都和行驶工况不是一回事，⛔ 不能沿用行驶工况的结论。这笔账在第 5 讲逐项展开。

⚠ 第一笔是既有结论，后两笔是本课归纳补出的。三笔的具体量全是平台相关量，⛔ 本课不给数；本课给的是账目结构，以及每一笔该找谁算——能量账找整车续航与调度，循环账找电芯供应商与耐久试验，器件账找功率电子与高压架构。

1.5 效率 η_self 的分母有三种切法，不声明口径就不可比

自加热的能量效率写作

η_self = Q_self / P_batt_out

分子没有歧义（真正落进电芯变成热的那部分功率），分母至少有三种切法：

• 口径①　电芯端口净输出电功率；
• 口径②　包出口（主正主负）电功率，含包内母排与连接器损耗；
• 口径③　整个激励回路从电池取的功率，还含开关网络、电感（或电机绕组）与传感器上的损耗。

三种切法算出三个不同的 η，而报告里往往只写一个数——这是本课要反复点名的一类毛病：同一个标称下有两个以上答案，而表面读数一模一样，谁也看不出对方用的是哪一个。

跟外部加热比效率时尤其致命。水 PTC 常说的 COP ≡ 1，是按「电加热器入口电功率 → 进入冷却液的热」这个切点定义的；若你拿它去比一个按口径①算出来的 η_self，就是两边各用各的分母——自加热那一侧把母排、开关网络、电感上的损耗全都从分母里剔掉了，比出来的结果不成立。⇒ 比之前先把两边的切点画在同一张图上，找到对等切点再比。

⚠ 这三种口径的划分与「对等切点」这个提法是本课归纳的，⛔ 不是既有结论。全课统一取口径②（包出口，含包内母排与连接器损耗），并在符号约定里写死；另两种口径本讲一并列出，是因为你在别处读到的 η_self 很可能用的是它们之一——⛔ 遇到别人的数不许默认它是口径②，要回问切点。各段损耗的占比是平台相关量，⛔ 本课不给数，图上各段方框一律等宽，⛔ 不暗示占比。

第二个易错点：走绕组复用方案时，把落在电机绕组上的那部分损耗算成「反正也是热、也算加热了」。它进的是电驱回路，不是电池——除非有一条专门的换热路径把这份热送回包内，否则对电池而言它是纯损失，只能进分母不能进分子。余热能不能被利用、怎么利用是 D3-01 电池加热策略：PTC / 热泵 / 液热 的事，本课不重讲。

1.6 外部加热 vs 自加热：六维对照表，以及哪两维最容易被漏

把前面五节收成一张表。⚠ 建这张表的时候，绝大多数人只会比前三维——快不快、复不复杂、贵不贵；而真正决定项目成败的是最后两维：效率口径不统一就根本没法比，失败模式不同则意味着验证计划完全不同。

维度	外部加热	自加热
热源位置	面热源，热从电芯表面进	体积热源，热在电芯本体就地生成
热阻链段数	加热器 → 冷却液 → 冷板 → TIM → 壳体 → 电芯，五段外部热阻串联	源与芯部之间无外部界面热阻，只剩电芯自身导热
升温速率	受整条链的 Σ(mC·R) 制约	不受外部链制约；上限改由电芯允许电流与整条电流通路的器件额定给出（第 5 讲）。⛔ 两者的比值是平台相关量，本课不给数、不写「快 N 倍」
均温性 · 单体径向	表面-芯部温差 ρ·c_p·B·L²/(2k)	✓ 产热密度均匀时径向梯度为零；q̇ 不均匀则部分回来
均温性 · 包级串联方向	取决于冷却液流程编排与冷板贴合，属另一套判据，不在本讲射程	✓ 成立，但机理是负反馈自均衡，与「省掉热阻链」无关（第 4 讲）
均温性 · 包级并联方向	同上	✗ 方向相反，冷支路产热更少、温差倾向张开（第 4 讲）
能量来源与效率口径	插枪时可用桩的电，离网时用包内电；水 PTC 的 COP ≡ 1 按「加热器入口电功率 → 进入冷却液的热」定义	只能来自包内电；η_self 的分母有三种切法，⛔ 不声明口径不可比，本课取口径②
失败模式	慢、费电——代价能用秒和度电当场结算	把电池加老了——代价要等几十次循环之后才在容量曲线上显形 ⇒ 验证计划完全不同

⚠ 这张表刻意不配雷达图、也不配帕累托图：六个维度里有一半是定性判断、另一半的量全是平台相关量，画成面积图只会用面积暗示一层并不存在的定量关系。清单式的内容就用表格。

⚠ 还有一条格式上的硬要求：「均温性」这一维必须写成三行。一旦把它压成一行一个结论——不论那个结论是「✓ 更均匀」还是「✗ 不均匀」——这张表本身就在传播那句要防的话。三个尺度、三个结论、两条互不相干的推理链，写三行是它最短的诚实写法。

本讲小结：热源从电芯外面搬到里面，改的不只是快慢。① 外部加热那条链要逐段点名，而「加热惯性」不是某一段的属性——排序看 mC·R 的乘积，不看谁的 R 大（本课归纳的判据）；② 自加热是体积热源，由此定死三件事：不再穿越外部热阻、径向分布形状换了、功率上限改由电流通路的器件额定封顶；③ 「更均匀」的严格版本是 ρ·c_p·B·L²/(2k) 与「梯度为零」这一对解析结论，前提是产热密度均匀，且只在单体径向这个尺度上成立——包级并联方向恰好相反，那是第 4 讲；④ 代价有三笔（能量账 / 循环账 / 器件账），只记第一笔就会把自加热当成免费的快；⑤ η_self 的分母有三种切法，全课统一取包出口口径，与外部加热比效率前先找对等切点。下一讲开始回答第一个设计问题：这股电流该用什么频率。
