D2-08 电池冷却方案选型：四方案同口径对比与决策树

课程代码 D2-08 · 板块 D 电池热管理 BTMS / 冷却方案设计 时长 约 3.5 小时（6 讲） 前置 D1-01 动力电池产热机理与产热速率建模；D1-02 电芯温度不均与温差控制目标；D1-05 电池化学体系（NMC/LFP/钠离子/固态）对热设计的差异化要求 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 D2-08 大纲的完整展开版

---

引言：这门课不告诉你选哪一行，它告诉你哪几行先出局、以及这个结论什么时候作废

方案评审上最常被问的一句话是：「风冷、间接液冷、制冷剂直冷、浸没，到底哪个好？」这句话没有答案——不是因为资料不够，而是因为脱离输入的方案排名是一个不存在的量。同一张四行对比表，摆在一个峰值倍率高、但长时段平均热流密度 q̄″（W/m²）并不高的功率型小包上，和摆在一个大电量、要求持续高倍率快充的包上，第一轮就被筛掉的行完全不同：前者可能连风冷行都留得下来，后者可能在打分开始之前就只剩一行还站着。问「哪个方案最好」，等于在不知道路况、不知道载重、不知道要跑多远的前提下问「哪辆车最快」。所以本课换一个问法，而且只回答这个问法：在你这个项目的输入下，哪几行先出局、剩下的行按什么层序比、这个结论什么时候作废。

这门课的交付物因此是三件可以拿去被别人检查的东西，而不是一句结论。一张可填的表：四条主方案行 × 六列，行与列先定死、每一格标数据来源状态（第 1 讲）。一份输入清单加一棵可走的树：九条选型输入轴，以及「先否决、后切行、最后打分」的三层树（第 2、3 讲）。一份带失效前提的决策记录：每条分叉都配一条「什么变了这个结论就反过来」，连同谁来复核、触发之后重开哪一层（第 4 讲）。第 5 讲处理 PCM 与热管／均热板这两条辅助行该放在哪、怎么写、为什么不能与主方案并列打分；第 6 讲回到三类常见误区各自的判据源头，并把本课自己的两条边界纪律写死。

⚠ 上面这些计数——四条主方案行、六列、九条输入轴、三层树、五档来源状态、十一条翻转触发——都是本课为了让这张表和这棵树可填而归纳出来的结构数，不是行业通行口径，也不是哪一份标准的既有分类。每一个都有自己的穷举线索，会在对应的讲里连线索一起交代：四行来自「介质是什么 × 是否直接接触电芯 × 是否在包内相变」这三条正交分类轴（本课归纳）；九轴来自「谁在给这条约束」这四个来源（本课归纳，其中轴 9 之下另补了两条子项）；十一条翻转触发按「变的是什么」这三个来源穷举（本课归纳；⚠ 十一条里有七条是本课补出的——输入侧两条、外部约束侧两条、证据与供给侧整整一组三条，⛔ 「七」数的是补出的条数、不是全集，逐条见第 4 讲 4.2）。⛔ 请不要把这些数当成可以直接外引的既有分类——它们会随上游属主课的口径修订而变，正文里每处都会写明是怎么数出来的，好让你能自己复核。

第一根钉子：「同口径」是三条可逐条检查的纪律，不是一个形容词。四条主方案行的每一格数各有出处，而那几门课各自的算例用的是各自的工况表与各自的温差口径；不统一就搬过来横排，你比的是四份互不可比的结论——最危险的地方在于，它看上去和一张真表一模一样，没有任何东西会报错。三条纪律是：① 四行跑同一张工况表（工况定义、环境温度、SOC 区间、持续时长四项都要相同）；② 四行用同一组温差与温升预算，且 ΔT_pack 必须连口径四要素（测点位置／采样时刻／工况定义／平均口径）一起填；③ 每一格都带数据来源状态标记，填不出来的格标「未验证」而不是拿行业印象补。⚠ 请特别记住第三条的后果：空格不是表没做完，空格本身就是选型结论的一部分——它精确指出了该做而还没做的那一项验证；一旦被行业印象填掉，这条信息就永久丢失了，因为事后没有任何办法把「印象填的」和「真测的」区分开。

第二根钉子：选型的交付物是「方案行 + 前提」的二元组，不是一个方案名。「先否决、后切行、最后打分」这条层序决定了这份结论现在选哪一行；「结论翻转的临界条件」决定了它什么时候作废。只交前一半，这份记录半年后没有人能复审：评审上没人说得清当初为什么删掉直冷行，也没人知道快充目标从慢充抬到持续高倍率之后，这个结论还成不成立。于是要么整套重来，要么带着一个不知道还成不成立的结论继续往下走。前提被推翻即重开选型评审——而前提没写下来，就等于它永远不会被推翻。

还有一句话是本课最容易被读反的，先在这里点破。第 5 讲会花一整讲说「PCM 与热管／均热板不与四条主方案行并列打分」，而这句话本身会制造一个方向相反的错误动作：把它读成「PCM 与热管／均热板不如主方案，所以不用考虑」。两个方向都会让人做错事，而且错的都不是方案，是比较对象的类型：

• 错法甲（并列打分）：把 PCM 填进主方案行，它会在寄生功与维修性两列拿到最高分（无泵、无泄漏、包内无高压件、成本低），加权之后排名第一，于是在一个大电量、持续高倍率的包上被推荐成主方案。而持续快充是长时段高的 q̄″，缓冲一旦耗尽，PCM 剩下的是一层导热差的附加热阻加一笔附加重量，包温继续上冲——它不是回到「没有它」的状态，是比没有它更差。
• 错法乙（一并否定）：读完「不能并列打分」就把辅助行整个从选型里删掉，于是分钟级的短时峰值没有缓冲、极耳区与模组间的局部热点没有热扩散件，最后只能把主方案行的持续排热能力按峰值放大来兜底——用买持续能力的钱去解一个分钟级的问题，代价原样落在寄生功、包内空间与成本三列上。

正解是一条量纲判据，不是一条优劣判断。主方案行承诺的量是持续排热能力（W；折到冷却面上是 W/m²），辅助行承诺的量是缓冲时长（s 或 min）与一段热扩散路径（热阻，K/W）。⚠ 这里刻意只写单位不写符号：Q̄ 与 q̄″ 在本课固定指热源侧（这个包产多少热）的量，而「这一行能排走多少」是供给侧的量——两侧量纲相同、⛔ 不是同一个量，本课全课不拿 Q̄／q̄″ 表示供给侧（符号在第 2 讲 2.3 钉死）。这三个量纲互不相同，不可比大小，正如不能拿续航里程去和充电功率比大小。所以本课让辅助行的表格列故意与主方案行不一样——只填「触发条件／失效边界／接到哪条主方案行的末端」三列，不填换热系数、寄生功、成本这类用于横向排序的列。列不一样，才在结构上防住误并列；而把辅助行的列删光同样不是答案，删光就变成了错法乙。当场自检只有一句：指着表上任意两个格子问「这两格的单位是不是同一个？」不是，就不该出现在同一次排序里；它们各自在什么条件下被选用，要分别写在两张不同的表上。

最后交代射程，因为本课的射程比一般的课要窄。本课是聚合不是从零建对比，只对五样负责：表的行与列、格的口径、树的层序、翻转临界、辅助行的定位。五样之外一律前指属主课——任何一格的机理与设计细节前指 D2-01 电池液冷冷板设计：流道、压降与温差均匀性／D2-02 电池直冷（制冷剂直冷）系统设计与控制／D2-03 浸没式（单相/两相）电池冷却技术／D2-04 风冷电池热管理与适用边界；任何一条决策方法（加权打分、Pareto 前沿与支配判据、权重敏感性与临界权重、折算到同一把尺子、决策记录格式与再评估机制）前指 B1-06 架构方案权衡：性能/成本/重量/可靠性多目标决策，本课一句方法不重讲。⚠ 其中有一条读者最容易漏掉：制冷剂直冷行与间接液冷行之间的相对结论并不由本课裁决，那一对的属主是 B3-03 二次回路 vs 直接回路架构对比，本课与它冲突时以它为准（第 6 讲会把三条裁决方向逐条写死）。往上，本课假定你已经从 D1-01 动力电池产热机理与产热速率建模 取到产热速率的建模、从 D1-02 电芯温度不均与温差控制目标 取到温差口径四要素、从 D1-05 电池化学体系（NMC/LFP/钠离子/固态）对热设计的差异化要求 取到化学体系折出来的目标值；本课不重讲这三件事，只把它们收成输入字段。所引的标准一律只写标准号与它管的是哪一件事，⚠ 版次与实施日期以现行目录为准、引用前须核。

⛔ 因此本课不会给出任何「某方案适合某某车」的成品结论：表里的每一格，要么是必须由你的项目实测标定的平台相关量，要么是引用自属主课的量级。最常见的读法错误，是把这门课当成一份选型建议书去翻答案，翻到最后没找到就认为课没讲完——本课给的是判据与层序，答案由你自己的九轴输入产生。判断自己有没有学会的标准也很直接：把同一份输入交给另一个人，他应该能走出同一棵树，并在同样几个分叉上停下来，问出同样的问题。

第 1 讲　四方案同口径对比表：行怎么定、列怎么定、格怎么填

把四条方案摆到一起对比，难的从来不是找数据，而是让四行的数落在同一把尺子上。这一讲按「行怎么定 → 列怎么定 → 格怎么填 → 表怎么读」四步把这张表建起来：四行是从三条分类轴穷举出来的，不是从一份现成的技术目录上抄的；六列的定义必须在填第一个数之前写死；每一格都要带一个来源状态角标，填不出来就明写「未验证」；而读表的顺序是先看否决列、后看打分列。⚠ 这一讲不产生任何一格的值——四行的数各自有属主课（D2-01 电池液冷冷板设计：流道、压降与温差均匀性／D2-02 电池直冷（制冷剂直冷）系统设计与控制／D2-03 浸没式（单相/两相）电池冷却技术／D2-04 风冷电池热管理与适用边界），本课只负责把它们搬到同一张表上并统一口径，⛔ 不重推机理。

1.1 四条主方案行是三条分类轴穷举出来的，不是从技术目录上抄的

问「电池包有哪几种冷却方案」，最顺手的做法是去翻一份现成的技术目录：风冷、液冷、直冷、浸没、PCM、热管——六个词，看起来很完整。⛔ 本课不用这条线索。它的问题不在于哪一条漏了，而在于漏掉的是整整一类，而且不会以「少了一条」的形式暴露：目录上的每一项都在，读者对着它逐项核完，会得到一个「已经全了」的结论。

本课改从三条正交的分类轴穷举（★ 这三条轴是本课归纳的，⛔ 不是任何标准或行业既有的分类法）：

• 轴 A　电芯产的热最终交给什么介质：空气／水基冷却液／制冷剂／介电液／固体导热件／储热相变材料；
• 轴 B　该介质是否直接接触电芯：接触／不接触；
• 轴 C　该介质在包内是否发生相变：相变／不相变。

沿三条轴走一遍，逐格落出的东西分三类：

（甲）四条主方案行——它们是穷举的结果，不是被挑出来的：

轴 A 介质	轴 B 接触	轴 C 相变	落出的行
空气	不接触	不相变	风冷行（行内两档：被动／主动）
水基冷却液	不接触	不相变	间接液冷行
制冷剂	不接触	相变	制冷剂直冷行
介电液	接触	单相／两相	浸没行（下挂四个子档）

（乙）两条辅助行——固体导热件（热管／均热板）不构成介质排热，储热相变材料（PCM）不构成持续排热，两者都落在主方案行之外，进辅助行。⛔ 本讲不展开它们：辅助行与主方案行的分界判据、各自的触发条件与失效边界、以及为什么它们不能与四条主方案行并列打分，在第 5 讲。

（丙）四个「落在轴上但不成行」的格子——⛔ 它们必须显式留在表上，而不是从表上抹掉。理由是一条通用纪律：未列入的项会被默认成「禁止」或「不存在」，而默认值不会被任何一步测试覆盖。

1. 无主动冷却档——只靠包体自然散热与自身热惯性，不设风机也不设泵。它是风冷行被动档的极端，本课把它作为风冷行被动档的下限显式列在表上。⚠ 这一类最容易被整类漏掉，因为它在任何一份冷却技术目录上都不出现；而一旦漏掉，读者会默认「必须选一个主动方案」，于是在一个本来什么都不用加的包上多挂一套风道与风机。长时段平均热流密度（q̄″，W/m²；符号与分母口径见第 2 讲）不高的小容量包——48V 轻混一类——它就是现实答案。
2. 降倍率／限功率——把热负荷本身降下来。它是同一个问题的解，而且常常最便宜：不改任何硬件，只改一条充电曲线或一次功率限值。⚠ 但它不是冷却方案——它改的是输入（第 2 讲的轴 1 与轴 5），不是方案行。本课只显式指出它存在、说明它在选型表之外、并提醒它会改变整棵树的入口条件；⛔ 它的判据与标定归 D4-01 快充产热与温升预测建模／K3-03 电池温控策略（加热/冷却/保温切换），本课不给。
3. 制冷剂直接浸没／喷淋电芯（制冷剂 + 接触 + 相变）——这一格在轴上确实存在，在车用电池包上无落点。本课只记为「不成行、无落点」，⛔ 不给可行性判断、不给任何数。
4. 热电制冷（TEC）——空气与液体之外的一支。它在包级持续排热上不成立（理由类型是制冷量与耗电量之比在本应用区间内不占优），本课只记为「不成行」并写明理由类型，⛔ 机理与判据不在本课射程，不给任何数。

这条穷举的自检只有两问，写清楚就能自己复算：① 我是沿什么线索数的？——沿介质、是否接触、是否相变这三条轴，不是沿技术目录；② 有没有不在这条线索上、但同属这个集合的？——有，就是上面这四个格子；它们全都在三条轴上，只是不构成一条可打分的主方案行。

1.2 行的定义先固定再填数：子档、档位与输入字段一律不另立行

穷举出四行还不够。行如果不先定死，同一个方案会以两个粒度同时出现在表上——「液冷」占一行，「Chiller 液冷」再占一行——于是打分时同一件事被计了两次，而表面上看它只是「比得更细了」。本课对四行的粒度写死三条：

浸没行下挂四个子档，子档不另立行参与打分。四个子档是单相浸没、两相浸没、局部浸没、喷淋。⚠ 这四档里，局部浸没与喷淋这两档的口径直接来自 D2-03 浸没式（单相/两相）电池冷却技术 自己的声明——该课把局部浸没、喷淋冷却、只泡极耳区这三条折中路线明写为「在方案表里算浸没主方案行下的子档、不另立一行参与打分」；本课在它之上把单相浸没与两相浸没这两档也一并收进同一行（⛔ 同样不另立行），并把「只泡极耳区」记在局部浸没档下、不单列，因此本课数出来是四个子档。⚠ 「四档」是本课的分档口径，「三条折中路线」是 D2-03 的原话，⛔ 不是同一批东西、⛔ 不要互相当成对方的笔误。

间接液冷行的冷源三选是本行的输入字段，不是三个子档。冷源三选指 Chiller／LTR／混水；它决定这一行的进液温度，进而决定这一行还剩多少设计裕度（进液温度由谁给，见 D2-01 电池液冷冷板设计：流道、压降与温差均匀性）。⚠ ★ 把冷源三选定为输入字段而不是子档，这条口径是本课定的，⛔ 不是既有结论——本课统一按「子档／档位／输入字段一律不另立行」处理，四条主方案行就是四行，不多不少。

风冷行内含被动与主动两档，两档写在这一行的格注里，不另立行。被动档＝自然对流与行驶风（其下限就是 1.1 里那个「无主动冷却档」），主动档＝风机强制通风。⛔ 本课不重讲这两档的能力差——「被动与主动能力差一个台阶」这条判据在 D2-04 风冷电池热管理与适用边界，自然对流到底能不能成立的 Ra 判据在 D2-03 浸没式（单相/两相）电池冷却技术；本课再讲一遍就是把同一件事写成两处权威，与本课的边界纪律直接冲突。⛔ 本课也不给两档的能力差量级，只写去向。

⚠ 这里有一个常见的省事做法要点破：把被动档当成「不用管」的一档而不填格。被动档同样要填满六列——它的寄生功列是零、包内空间与重量列很小，但它的换热能力列与温差列同样受体积比热天花板的约束（1.5）。不填，它就没法和主动档在同一张表上比；而它恰恰是那个「什么都不用加」的答案是否成立的唯一落点。

1.3 六列的列定义必须先写死，否则四行不可比

四行确定之后，下一件事不是填数，是把六列的定义写死。每一列要写清三件事：列定义（这一列到底衡量什么）、所用工况表（这一格的数是在哪个工况下取的）、每格的来源状态（这个数是怎么来的，见 1.6）。

本课把选型要比的东西收成下面六列（★ 六列是本课定的口径，⛔ 不是行业通行的固定格式）：

① 换热系数与热阻链量级——衡量电芯到工质那一级的换热能力，以及这一行热阻链的量级构成。⚠ 它只覆盖链路的第一段，1.4 专讲这件事。⛔ 本课不给任一行的换热系数值，只引用量级（1.5）。

② 包内温差可达水平——在同一张工况表下，这一行能做到的 ΔT_pack。⚠ 这一格必须连口径四要素（测点位置／采样时刻／工况定义／平均口径）一起填，口径的定义与温差来源分解的属主是 D1-02 电芯温度不均与温差控制目标。⛔ 本课不给「几 K 算合格」，也不给任何一行的可达温差值——四个格全部由项目按同一口径填并标来源状态。

③ 寄生功——泵功、风机功，以及用座舱冷风或 Chiller 时为产生这份冷量所付的压缩机电耗增量。⚠ 计入边界写死：四行一律算到「冷量出包并排到环境」为止。D2-04 风冷电池热管理与适用边界 已点名座舱取风的那份冷量是压缩机花电换来的，不把它计进来，风冷行的省电优势就是假的。⛔ 计算式的属主分别是 D2-01 电池液冷冷板设计：流道、压降与温差均匀性／D2-03 浸没式（单相/两相）电池冷却技术（泵功）与 D2-04 风冷电池热管理与适用边界（风机功），本课不重列式子、不给效率值。

④ 包内空间与重量——⚠ 同一计入边界：浸没液体重量、泵、Chiller、膨胀水壶、风道与滤网都算在内；四行按同一边界计入才可比。⛔ 本课不给数。⚠ D2-03 浸没式（单相/两相）电池冷却技术 提到的「整包多出几十公斤量级液体」只作量级感，⛔ 不得当作某平台的重量预算输入——本项目的值等于包内自由容积乘以液体密度，而密度取自供应商数据表（在本课的五档来源状态里记「供应商数据」一档，⛔ 不是自家实测；须写清是哪一个产品、以及它的取值条件）。折算到同一把尺子（¥/km、TCO）的方法归 B1-06 架构方案权衡：性能/成本/重量/可靠性多目标决策。

⑤ 泄漏点数与维修性——⚠ 本课只给「怎么数」的口径：按选定拓扑数可拆接头与密封面（含售后可拆点），四行用同一数法。⛔ 不给任何一行的典型条数——泄漏点数由拓扑与集成度定，不是方案的固有属性：同一行做成集成模块与做成分立管路差很多。工质安全与充注量对泄漏面的额外要求归 B3-03 二次回路 vs 直接回路架构对比／D2-02 电池直冷（制冷剂直冷）系统设计与控制。 ⚠⚠ 这里有一处同名两义必须当场写死，否则会被重复计算：第 2 讲的轴 9 也叫「泄漏点数与售后检漏能力」。两者不是同一个格——轴 9 问的是「项目要求什么」（售后能不能检、允不允许包内走高压制冷剂），列⑤答的是「这一行能给什么」（该拓扑有几个可拆接头与密封面）。两者在决策树的第一层配对使用：拿轴 9 的要求去卡列⑤的供给。

⑥ 成本与平台复用——⛔ 本课不给任何单价、比例或成本排序；TCO 折算与加权方法归 B1-06 架构方案权衡：性能/成本/重量/可靠性多目标决策，贴现口径归 M3-05 工程收益的货币化与热管理投资回收决策：换算率来源、现金流折现与两种盈亏平衡口径。这一列在电池包侧常被拆成两半用（1.7）。

⚠ 列定义没写死就开始填数，最常见的后果落在列②上：四行各按各的口径填温差——一行填极值差、一行填标准差、一行填稳态值、一行填瞬态峰值。四个数长得一模一样，单位也一样，但它们不是同一个量；把它们并排，读者会毫不犹豫地比大小。

1.4 列①只覆盖链路的第一段，它不是系统账

列①「换热系数与热阻链量级」是最容易被当成结论用的一列——它高，这一行就好。⚠ 这个推理少了一大半链路：列①衡量的是「电芯到工质」那一级，而冷量最终还要出包——要经 Chiller／LTR 或前端散热排到环境，要付泵功或风机功，要占包内空间与重量。

把四行的完整链路并排画出来，能一眼看清列①覆盖到哪一段：

• 风冷行：电芯 → 电芯表面 → 空气（含风道与滤网）→〔座舱取风档：空调蒸发器 → 制冷剂回路 → 冷凝器〕或〔车外进气档：直接排向环境〕；
• 间接液冷行：电芯 → 壳体 → 界面 TIM → 冷板壁 → 冷却液 → Chiller／LTR／混水（三选一，即 1.2 那个输入字段）→ 制冷剂回路或前端散热 → 环境；
• 制冷剂直冷行：电芯 → 壳体 → 界面 → 直冷板壁 → 制冷剂（相变）→ 压缩机与冷凝器 → 环境；
• 浸没行：电芯 → 壳体 → 介电液 → 二次换热器 → 水路或制冷剂回路 → 环境。

三处级数差异要照属主课的原话带走，⛔ 不要在搬运时改写：

• 直冷行少一级：电芯到制冷剂中间没有水这一环，也没有 Chiller 那一级温差（D2-02 电池直冷（制冷剂直冷）系统设计与控制）；
• 浸没行拿掉两级、又多出一级：拿掉的是 TIM 与冷板壁，多出的是二次换热器——而那一级温差常常才是真瓶颈（D2-03 浸没式（单相/两相）电池冷却技术）。⚠⚠ ⛔ 不得把「浸没」读成「内部热阻也一并消失」：壳体导热与卷芯到壳体的内部接触热阻依然串在链上（D2-03 浸没式（单相/两相）电池冷却技术 已点名）；
• 风冷行的末端分两档：座舱取风档要把空调侧那一段接上（它正是列③里那笔压缩机电耗增量的来源），车外进气档则直接排向环境。

把六列逐条比到这条链路上，会发现一件不太舒服的事：链路末端「向环境排热」这一段，六列都没有覆盖到（★ 这个缺口是本课归纳的）。前端散热面积够不够、整车布置留没留出这块能力，不在本课六列之内——它属于整车前端冷却模块与整车热平衡那一层。⇒ ⚠ 四行比完六列之后，还要单独核一次「冷量能不能真的出包」，这一步不在表里。

1.5 量级差是这张表的骨架，但量级结论一律引用不重算

四行的天花板位置不是靠填格填出来的，是被几条量级差先定死的。这几条量级结论是整张表的骨架——它们决定了哪一行在什么量级上根本不可能，从而决定了后面那棵树的切行位置。⚠ 但它们各有属主课，本课一律引用、⛔ 不重推：重推一遍就产生第二个权威，源课一改，本课的结论就会悄悄漂掉而没有人发现。

先把符号写死，因为下面这四条结论恰好会把两个传统上都叫「h」的量摆到同一页上：

符号	本课含义与单位	⛔ 不得与谁混
h_conv	对流换热系数，W/(m²·K)	⛔ 与下一行量纲完全不同
h₁−h₄	制冷剂的比焓差（潜热为主），kJ/kg	同上

⛔ 本课正文一律不裸写「h」。引用别课时保留其原写法（例如 D2-04 风冷电池热管理与适用边界 写作 h_air），并当场注明它与本课的 h_conv 同义。

要引用的四条量级结论：

1. 空气与水的体积比热差约三千倍量级（D2-04 风冷电池热管理与适用边界）。⚠ 这条结论的分母是纯水——不是车用回路里实际跑的那种液体，见下文。
2. 冷板水道侧与空气侧的换热系数差一到两个数量级（D2-04 风冷电池热管理与适用边界）：空气侧强制对流 h_conv 为 10~100 W/(m²·K) 量级，冷板水道侧为 10³ W/(m²·K) 量级。⚠ 两者都是典型区间，⛔ 不给单点值、⛔ 不把区间端点当作可承诺值。⚠⚠ D2-01 电池液冷冷板设计：流道、压降与温差均匀性 的限定必须一起带走：冷板细流道的 Re 常落在层流／过渡区，硬套 Dittus-Boelter 会高估 h_conv ⇒ 本量级只作横向量级比较，⛔ 不得反算任何冷板性能。
3. 制冷剂直冷靠潜热载冷，同样热负荷下质量流量比冷却液显热路线低约一个数量级（D2-02 电池直冷（制冷剂直冷）系统设计与控制：潜热 h₁−h₄ 为百 kJ/kg 量级，冷却液显热 c_p·ΔT 为十几 kJ/kg 量级）。
4. 介电液的体积比热只有车用乙二醇水溶液的约 1/3~1/2，且高粘把流动锁在层流区（D2-03 浸没式（单相/两相）电池冷却技术，典型区间）。⛔ 不指名任何牌号、不给单点值——氟化液／硅油／酯类／矿物油之间差异很大，⛔ 区间端点不得当承诺。

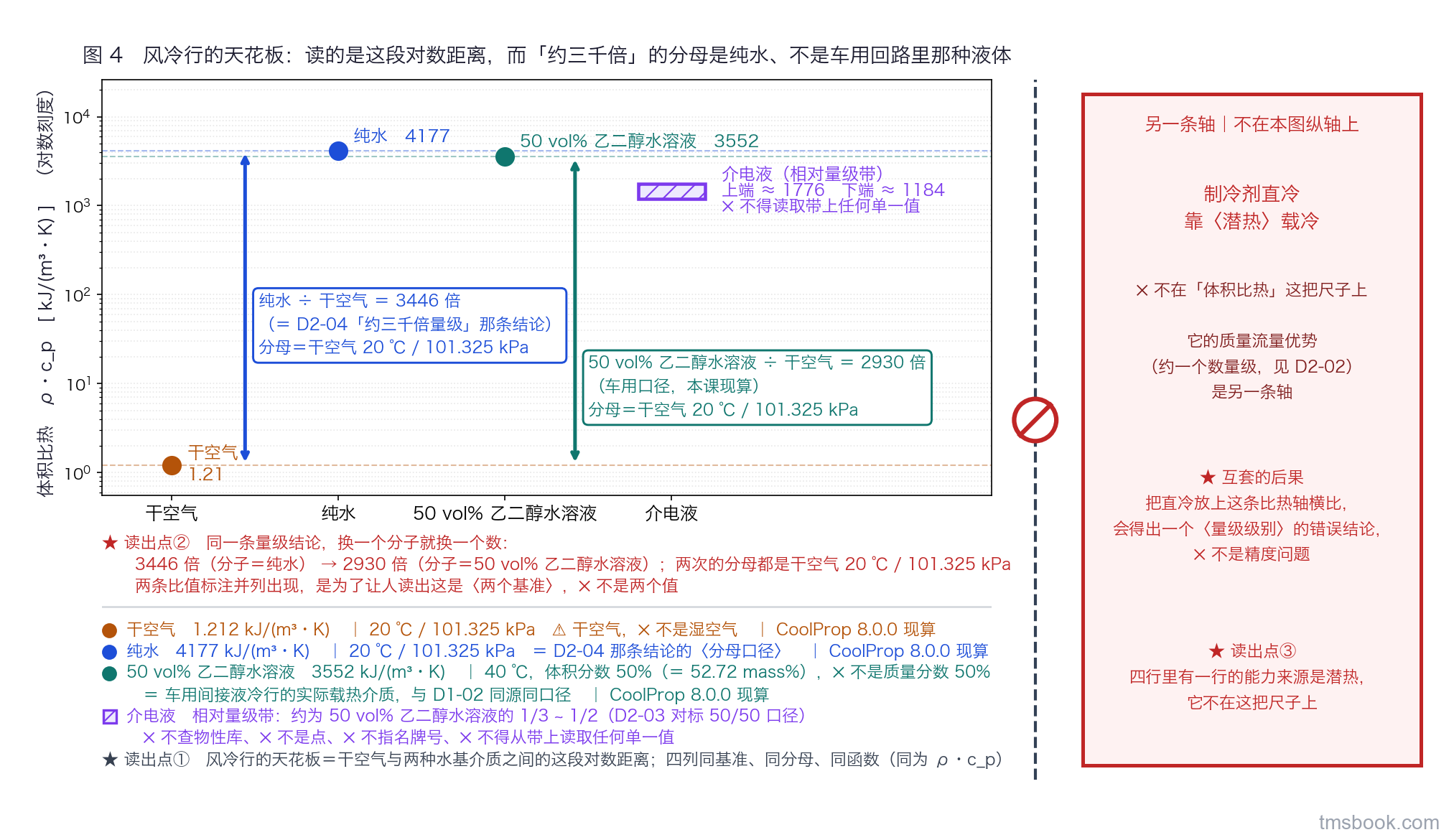

两个基准不是两个值——这是本节最容易出事的一处。「约三千倍」的分母是纯水，而车用间接液冷行实际跑的是乙二醇水溶液，它的体积比热比纯水低，⇒ 与干空气的比值只会更大。两个数都对，只是分母不同。⛔ 本课不把它们合并成一个数，图 4 上两个基准都画并各带出处。

⚠ 三个物性点的口径在图上逐点写死，因为它们各自都自带两义：干空气（20 ℃／101.325 kPa；⚠ 干空气不是湿空气）、纯水（20 ℃／101.325 kPa）、50 vol% 乙二醇水溶液（40 ℃；⚠⚠ 50% 按体积还是按质量是两种不同的溶液，读数一样而物性不同——本课全课取体积分数，与 D1-02 电芯温度不均与温差控制目标 同源同口径）。这三点由物性库在上述口径下现算，具体值见图 4；正文、图注与生成脚本引用同一个值、同一种舍入，⛔ 本课不在正文另写一个舍入过的数与图上的精确值并存。

⚠ 介电液那一条也有两个基准：D2-03 浸没式（单相/两相）电池冷却技术 同时给了「普遍只有水的 1/4~1/2 量级」（分母＝水）与「对标车用 50/50 乙二醇水溶液时约 1/3~1/2」（分母＝乙二醇水溶液）。本课与图 4 的基准保持一致，统一取后者；前者是另一个基准、不是另一个值，⛔ 两个都记、各带出处，不单值化，也不混用。

最后一条，也是这一节唯一会造成量级级别错误的一条：直冷不在这把尺子上。体积比热衡量的是显热载冷能力，而直冷行的能力来源是潜热。把制冷剂直冷放到体积比热这条轴上和另外三支比大小，⛔ 得到的不是一个偏差，是一个量级级别的错误结论——两支的分母不同、函数也不同，本来就不可比。图 4 因此把直冷单独隔成一栏，栏与栏之间画禁止符号。

1.6 每一格必须标数据来源状态；填不出来标「未验证」，⛔ 不拿行业印象补

行和列都定死之后，剩下的是「格怎么填」。本课要求每一格右上角带一个来源状态角标，五档（图 2 有图例）：

自家实测 · 供应商数据 · 文献量级 · 工程估算 · 未验证

为什么要这一笔额外的功夫：一张填满的表和一张标了三个「未验证」的表，给评审的信息量完全不同。后者精确指出了「该做而还没做的那三项验证」；前者把这条信息永久抹掉了——因为拿行业印象补上去的格子，事后没有任何办法与真数区分，它和自家实测的格子长得一模一样。⇒ 空格不是「表没做完」，空格本身就是选型结论的一部分。

⚠ 五档之间不是等价的可信度。两格相比时，若一格是自家实测、另一格是文献量级，这个差别必须在结论里带出来——⛔ 不能因为两个数写在同一张表上就当它们同权。

⛔ 本课全课只有这一套来源分级——就是上面这五档，正文与图注一律按它写。⚠ 请特别注意：五档不是一条从好到坏的连续刻度，它分的是证据类型；「供应商数据」在这五档里既不是最高的一档、也不是最低的一档（最低的那一档是「未验证」）。⛔ 因此本课正文不另用第二套分级的说法去称同一件事（例如把「供应商数据」改称成「最低的那一级」）——同一句「这一格是供应商数据」若在两处按两套分级读，读者会得到两个相反的可信度结论，而两处都看不出自己在用哪一套。判「这一格够不够硬」只问一件事：它是不是在本项目的工况与安装条件下标定过；没标定过的供应商数据，用法与工程估算同级，⛔ 不能当自家实测用。

⚠⚠ 五档里没有「本项目仿真」的位置，而 CAE 结果与手算量级估算的可信度显然不是一回事。这正是「未列入的项被默认成不存在」的典型形态：不给它一个位置，填表的人会随手把它塞进任何一档，而且不同的人塞进不同的档。★ 本课定下归档规则（这条规则是本课定的，⛔ 不是既有口径）：

• 已用本项目实测标定过的仿真 ⇒ 按「自家实测」侧记，并在格注里写明标定工况；
• 未标定的仿真 ⇒ 按「工程估算」记。

⛔ 不新增第六档。档位的数量本身不是问题，归不了档才是问题——多开一档只是把同一个模糊地带换个位置。

1.7 表的读法：先看否决列，后看打分列

表填完了不等于会读。⚠ 六列在一个具体项目里不是同一种东西，读表之前要先把它们分成两类：

• 否决列——二值：过／不过。不过的行直接出局，不进打分表；
• 打分列——连续：可以与别的列互相交换（这一列差一点，那一列好一点，还能谈）。

在电池包侧，最常落在否决侧的是列④包内空间与重量、列⑤泄漏点数与维修性（含安全）、以及列⑥里平台复用那一半。

为什么必须先分这一刀：把「必须满足」的资格线塞进加权评分，高分能把不可行的行捧上去。一行在别的列上拿满分，就有可能把它那条根本过不去的安全或空间要求「加权平均掉」——而资格线是不能被平均的。⚠ 这是方法论层面的判据，属主是 B1-06 架构方案权衡：性能/成本/重量/可靠性多目标决策；⛔ 本课不重讲一句方法，只负责指出电池包侧哪几列最常落在否决侧。

⛔ 本课不给任何一列的门限值。哪一列在你的项目里是否决列，由第 2 讲那几条输入决定——轴 7（平台复用）、轴 8（成本／重量／体积预算）、轴 9（安全与维修性），⛔ 它不是表自带的属性。图 2 那条列类型带因此画成可左右平移的虚线滑块，而不是一条固定的竖线。

⚠⚠ 这里有一个把子集结论读成全称的陷阱：把「这三列常当否决列」读成「这三列在任何项目里都是否决列」。它在乘用车电池包这个子集上成立，换个场景就不成立——储能场景里空间与重量约束松、可维护可换模组，这三列的角色会整体换位（第 6 讲专讲这件事）。⇒ 自检一句：「我这条结论有没有一个我自己知道的反例？」有，就不要写成全称。

⚠ 最后补一条读数纪律。本讲出现了三个「结构数」——四条主方案行、六列、五档来源状态。★ 它们都是本课定的口径，⛔ 不是物理量，也不是行业通行的固定格式：四行是 1.1 那三条分类轴穷举的结果，六列是本课把选型要比的东西收成的六项，五档是本课对证据类型的分档。换一套分类轴、换一个项目边界，这三个数都可能变。⇒ 引用它们时必须连「是怎么数出来的」一起写，⛔ 不要只报一个数。

本讲小结：行怎么定——四条主方案行是介质／是否接触／是否相变三条轴穷举的结果，子档、档位与输入字段一律不另立行，四个「不成行」的格子必须显式留在表上而不是抹掉。列怎么定——六列的列定义、所用工况表与每格来源状态要在填第一个数之前写死；列①只覆盖链路第一段，链路末端「向环境排热」那一段六列都没覆盖到。格怎么填——每格带来源状态角标，填不出来标「未验证」，本项目仿真按是否标定过分别归档，⛔ 不新增第六档。表怎么读——先看否决列后看打分列，而哪几列是否决列由项目输入决定、⛔ 不是全称。全讲不产生任何一格的值：量级骨架一律引用属主课，⛔ 本课不重推。
