D2-06 圆柱/方形/软包电池的冷却结构差异

课程代码 D2-06 · 板块 D 电池热管理 BTMS / 冷却方案设计 时长 约 3.5 小时（7 讲） 前置 D1-01 动力电池产热机理与产热速率建模；A1-01 一维/多维导热的工程建模；D2-01 液冷冷板设计；D1-07 电芯热学物性的实测与索取：c_p 与各向异性 k 的取值来源——k∥/k⊥ 的绝对值怎么测、怎么向电芯厂索取与验收见该课，本课只用其比值与量级做冷却面决策　⚠【该课在建】D1-07 目前是登记稿（大纲未结构化），读者点过去是空的。出路判定：「现有原料已够独立成课」。本条前置在 D1-07 落盘前只能占位——⛔ 本课不得代讲它的内容，须在正文里明确「该前置在建，相关取值本课按待定输入处理」。 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 D2-06 大纲的完整展开版

---

引言：先说清冷却面，再谈内部热阻

同样一块冷板，贴在圆柱、方壳还是软包上，不是同一件事的三个版本，是三个不同的问题。差别不在冷板，在电芯——卷绕与叠片结构让电芯成为一个各向异性导热体，热往哪一面走、走多远、穿过多少层界面，全由这一面在电芯内部对应的是哪个方向决定。所以本课要建立的判断力不是「冷板怎么做得更好」，而是冷却面这件事怎么由电芯形态倒推出来：先把候选面列全，给每一个候选面各算一条完整的热阻链，再在结构可行的那些面之间比出来。

同一道题，行业里至少有三种解并存：圆柱包用蛇形扁管夹在电芯之间做侧冷，多数方壳包把冷板放在包底做底冷，软包靠压板把电芯压在大面冷板上。三个解不是三种偏好，而是三条被各自的形态与结构分别倒推出来的结论——把其中任何一个原样搬到另一种形态上，都会立刻撞墙。

钉子一（方法层）：「这颗电芯的内部热阻」根本不是一个数，它是一个以冷却面为自变量的函数。内部导热那一级写成 R_cell,internal = L/(λ_eff·A_c)，三个量全都随冷却面变——L 是从最热处到该面的导热路径长度，λ_eff 是沿这条路径方向的导热系数，A_c 是这条路径的导热截面（⚠ 全课符号约定见 1.1：面积一律带下标，裸写的 A 只指各向异性比 k∥/k⊥）。同一颗方壳电芯：底冷时热流沿极片面内方向走，特征长度是电芯高度 H、导热用 k∥；大面冷时热流垂直于极片叠层走，特征长度是半厚 t/2、导热用 k⊥。两个 L 相差一个量级，两个 k 相差一到两个数量级，两个 A_c 也差一个量级，而且三项各自朝不同方向拉。⇒ 报一个「电芯内部热阻」或一个「这颗电芯的 Bi 数」，而不说清是哪个冷却面、L_c 按哪一套取法取、用的是哪个方向的 k，这个数没有意义，拿它做出的冷却面判断也没有意义。本课因此把一条表述纪律贯穿全程：先说清冷却面，再谈内部热阻——从电芯厂规格书或上一代项目抄来的那个「等效导热系数」，几乎总是绑定在某一个冷却面与某一套 L_c 取法上的。

钉子二（约束层）：冷却面是四件事联立出来的一个解，不是一个串行步骤。四件事是：① 热阻链（由电芯形态与内部结构给出）；② 包内结构与载荷路径（防爆阀、极柱、采样线、横梁纵梁、安装点、碰撞吸能区）；③ 加热面（与冷却面共用同一物理面，还是分设）；④ 退役端可分离档位。串行做——先热学选面、再丢给结构排干涉、加热件等冷板画完再补、退役端根本没人管——的代价是每一步都在推翻上一步，而且否得越晚代价越大：到整包与底盘一体化阶段才被地板硬点否掉一个冷却面，要连电芯选型、模组分组、加热件布置与整包拆解方案一起重做。这也是本课交付物之所以是一张表而不是一条结论的原因：那四列必须同时填。其中第四列尤其容易被整列漏掉——集成度每往上走一级，退役时可选的处置档位（整包复用／拆模组／拆到电芯／直接破碎）就单调收窄一档，而这件事只有在设计期填进表里才来得及判。

与「四件事联立」配套的还有一条做表的纪律：先把候选面建全，再逐格去筛。候选集是「冷却面全集 × 形态档位」，⛔ 不是只列本项目当前在用的那几种；而且判为不可用的格子必须显式成表并写明被哪一条约束否掉，不能留空——空格与「没人判过」在表上长得一模一样。举一个具体的：方壳的顶面冷之所以在绝大多数构型里不可用，是因为顶盖被防爆阀、极柱与采样线占满了；把这一行从表里省掉，读者不会知道它是被谁占掉的，而当某个平台把防爆阀改到侧面时，也就没有人会想起来重开这个判断。

反钉子（本课最容易被读反的一条）：「面内导热比厚度方向高一到两个数量级 ⇒ 应该让热沿面内方向走，冷却面就该选面内方向的那一端（底面）」——这句话在短电芯上碰巧成立，在长电芯与薄电芯上完全反了。会读反是因为读者拿到的是一个 k 的比值，于是本能地按 k 的大小排序去选面。但决定内部温降的不是 k，是 L²/k——几何长度是平方进来的，各向异性比只是一次方，(H/t)² 这个几何比值非常容易吃掉 10~100 倍的 k 比值。把这一点写成不等式，就是本课归纳的形态临界比判据：单面底冷与单面大面冷相比，底冷内部温降更小的条件是 H/t < √A（A = k∥/k⊥）；若大面冷是双侧（冷板插在电芯之间、一块板服务两侧两颗电芯），条件收紧为 H/t < √A / 2。⚠ 它是本课为讲清这件事归纳出的表述形式，⛔ 不是任何标准既有的判据；它的适用前提必须与它同处出现——均匀体产热、一维稳态、一侧绝热，且只判热阻链的第一级。⛔ 因此它不得当作整体方案优劣的判据：面积、界面、结构可行性与成本，一项都不在这个不等式里。其中的 A 取行业典型量级 10~100（文献与手册级来源，非标准原文，随体系与配方变化很大）。⚠ 本课只吃这个比值，不吃 k∥ 与 k⊥ 的绝对值——⛔ 也不得由这个比值加上一侧的假设值去反推另一侧。

读者读反之后会做的三个具体动作：① 把短方壳电芯上验证过的「底冷」结论原样搬到长电芯上。几何比是平方增长的，长电芯早已越过临界，内部温降被系统性低估好几倍；而包级仿真报出来的现象只是「温差超标」，归因还会落到冷板流道与流量上——于是跑去改流道拓扑与泵，改不动，因为瓶颈那一级根本不在冷板上。② 在圆柱电芯上同样按「轴向导热好」去推底冷。圆柱的轴向确实是 k∥ 方向，但在非全极耳构型里瓶颈根本不在卷芯的轴向导热，而在卷芯到底盖之间那一处极耳收缩——导热截面从整个卷芯截面收缩到极耳那么点面积。加大冷板能力、换更贵的底面 TIM 都动不了这一级，因为它在链上的位置排在这两级之前。③ 反向读错：认为「厚度方向导热差，所以大面冷没用」，于是在软包上放弃大面冷、改做底冷或侧冷。软包恰恰是三种形态里最容易满足大面冷条件的那一个——它的 t 只有毫米到十几毫米量级，(H/t)² 大得多，√A 再大也吃不掉。放弃它，等于把本课唯一一个「形态与冷却面天然匹配」的组合丢掉，再用一堆压板和 TIM 去补一条本来不必补的路径。

还有一层陷阱必须一起点破：「软包老化产气之后电芯被顶得更紧，接触只会更好」——也反了。刚性框架下整体膨胀确实会抬高名义压力（并且可能冲出电芯自身的压力上界，把一个热问题变成结构问题）；但产气是局部的：气袋把铝塑膜局部顶起，在气袋区形成脱空，那一块的接触热阻趋近于一层空气隙——空气的导热系数约 0.026 W/(m·K)（常温常压干空气，约 298 K、101.325 kPa），比常见 TIM 低两个数量级以上。⇒ 名义压力升高与局部脱空可以同时发生，而只看压板力传感器或只看平均 BLT，两者都看不见它。读者会做错的动作很具体：只按装配态的名义压力校核一次接触热阻，全生命周期不再校核，也不把「局部脱空」列进失效假设——于是包级热仿真里永远是一层均匀 TIM。

射程与去向。本课判的是热阻链靠电芯这一端的几级：电芯内部导热、极组／卷芯到壳体的内部界面、壳体本身的导热与均温、极耳与集流体的收缩热阻。再往外的几级本课只用其量级、不给判据：TIM 与接触热阻、BLT 公差链归 D2-05 冷板与电芯的接触热阻与 TIM 应用，冷板流道、压降与对流侧 h 归 D2-01 电池液冷冷板设计：流道、压降与温差均匀性，四种冷却方案的同口径对比与选型决策树归 D2-08 电池冷却方案选型：四方案同口径对比与决策树（三门课的讲义均在编写中，本课对它们的依赖一律按待定输入处理）。k∥ 与 k⊥ 的绝对值怎么测、怎么向电芯厂索取与验收归 D1-07 电芯热学物性的实测与索取：c_p、各向异性 k 与内部等效热阻的取值来源、测法与验收（同样在编写中）——本课只用它们的比值与量级做冷却面决策。另有几处只写去向：温差目标的口径四要素归 D1-02 电芯温度不均与温差控制目标，热失控与热扩散抑制归 D5-01 热失控热扩散抑制（热管理与结构协同），加热功率、升温速率与能耗折算归 D3-01 电池加热策略：PTC / 热泵 / 液热，可拆解性的量化判据归 M4-04 热管理系统可持续性设计（LCA/DfR/材料碳足迹），退役包接口复用归 D6-04 退役动力电池梯次利用的热管理：分散度口径、SOH 分选成组与退役包接口复用决策，整包更换落到售后成本的口径归 M3-03 集成化/平台化的降本逻辑。

标准这一侧，本课有一条结论本身就值得先说：「电芯形态 × 冷却面」的匹配没有对口的强制标准。外形与安装尺寸的边界见 GB/T 34013，安全与热扩散判据见 GB 38031，包／系统级的试验方法见 GB/T 31467——本课只写去向，不写任何条款内容、限值与等级号，版次与年份以现行目录为准、引用前须核。⚠ 反过来的一种错误更常见：拿电性能类标准（GB/T 31486 一类）去论证冷却方案。它的射程只到电芯与模块的容量、倍率、高低温放电与荷电保持等电性能要求，不含任何冷却结构与冷却面判据，⛔ 不可据以论证冷却方案。

全课路线。第 1 讲讲机理：各向异性从层叠结构的串／并联混合律里怎么长出来，三种形态的内部热流路径几何各是什么样，热点为什么不在几何中心；第 2 讲把它变成可算的东西，也就是本课的那把尺子——七级热阻链与逐级归属、L_c 与 λ 的统一取法、把界面并进外部热阻的修正 Bi*、形态临界比判据（方壳与软包那一条，H/t 比 √A），以及「结构否决筛在前、热学排序在后」的正确顺序（⚠ 本课一共两条临界比判据，圆柱那一条 R/H < √(2/A) 要用柱坐标另立，落在第 3 讲 3.4，⛔ 不在第 2 讲）；第 3~5 讲拿这把尺子逐个去量圆柱（底冷与侧冷之争、极耳收缩、全极耳把可选集改成了什么）、方壳（底冷与大面冷之争、铝壳的双刃、干涉常比热更早锁死方案）、软包（接触压力作为显式设计变量、有效冷却面积、压力窗口的双边约束）；第 6 讲看去模组与整包一体化把这把尺子的用法改成了什么，以及随之而来的四笔工程账；第 7 讲落到加热面与交付物——一张「形态 × 冷却面 × 可行性」决策表，含退役端可分离档位一列。⚠ 这张表与 D2-08 电池冷却方案选型：四方案同口径对比与决策树 的方案全集表是两张轴不同的表：那一张的轴是「冷却方案 × 判据」，本课这一张的轴是「电芯形态 × 冷却面」，包级方案定义时两张表串联使用——先选定方案行，再定冷却面。

第 1 讲　电芯内部的热往哪里走：各向异性从哪来、热点在哪、路径通向哪一面

选冷却面这件事，很多项目是从"哪一面好贴冷板、哪一面面积大、上一代贴的是哪一面"开始的。本课要换一个起点：先把热在电芯内部怎么走弄清楚，再谈贴哪一面。这一讲刻意不给任何判据、不做任何优劣比较——它只交付一张地图：把每一个候选冷却面，和它实际吃的那一条内部导热路径一一对应起来。有了这张地图，第 2 讲的热阻链、Bi 判据与临界比判据才有立足点；没有它，后面所有算式都会算在一个含义不清的量上，算得再准也没有意义。

1.1 「这颗电芯的内部热阻」不是一个数，是一个以冷却面为自变量的函数

电芯内部那一级的热阻可以写成

R_cell,internal = L / (λ_eff · A_c)

三个量的含义要一次说死：L 是从最热处到该冷却面的导热路径长度（单位 m）；λ_eff 是沿这条路径方向的等效导热系数（W/(m·K)）；A_c 是这条路径的导热截面（m²）。

⚠ 符号约定，全课一致：A_c 指导热截面（m²），A 单独出现时一律指各向异性比 A ＝ k∥/k⊥（无量纲），A_cool 与 A_cell 指有效冷却面积与电芯外廓面积（m²）。⛔ 本课不写不带下标、含义待猜的裸 A 当作面积用。

关键在于：换一个冷却面，这三个量同时换。不是换一个、其余不动，是三个一起换。

卷绕与叠片电芯是各向异性体，面内方向（沿极片、沿金属箔）与穿层方向（垂直于极片叠层）的导热系数相差 10~100 倍（这个比值从哪来，见 1.2；它的取值来源与射程，见 1.7）。而不同候选冷却面对应的导热路径方向，恰好分别落在这两个方向上。拿本课的教学假设方壳电芯（宽 × 厚 × 高 ＝ W × t × H ＝ 150 × 25 × 100 mm，⛔ 教学假设值，不对应任何在产产品，选它的理由见第 2 讲）做对照：

• 底冷：热从最热处沿高度方向走到底面，走的是面内方向 ⇒ λ_eff ＝ k∥；单面冷却、对侧绝热时 L ≈ H；导热截面 A_c ＝ W·t。
• 大面冷：热垂直穿过极组叠层走到大面，走的是穿层方向 ⇒ λ_eff ＝ k⊥；单侧冷却时 L ≈ t，冷板插在电芯之间的双侧冷却时 L ≈ t/2（⚠ 单侧与双侧是两档口径，⛔ 不许混着比——第 2 讲会把这两档分别写进判据）；导热截面 A_c ＝ W·H。

三项各自朝不同方向拉：L 相差近一个量级（100 mm 对 12.5~25 mm）、λ 相差一到两个数量级（k∥ 对 k⊥）、A_c 也相差数倍（W·t ＝ 3750 mm² 对 W·H ＝ 15000 mm²）。哪一面赢，是这三项拉扯的净结果，不能靠盯着其中任何一项猜出来。谁赢、在什么条件下翻转，第 2 讲用一条不等式回答；这一讲要你先接受一件事："电芯内部热阻"这个说法本身，脱离冷却面就不成立。

⛔ 绝对热阻值属平台相关量，本课一律不给——它取决于该电芯的层结构、配方、浸润状态与测试状态。

三个最常见的错误动作：

① 从电芯厂规格书或上一代项目抄一个"内部热阻"或"等效导热系数"直接用。那个数几乎总是绑定在某一个冷却面与某一套 L 的取法上的——它是在某个特定的测试或仿真边界下标定出来的。换一个冷却面用它，等于把一条路的长度贴到另一条路上。 ② 把 A1-06 热阻网络法与集总参数建模入门 的一维热阻网络照搬，用一个各向同性 λ 建一条单支链。这条错误的后果比想象的重，1.8 单开一节讲。 ③ 报一个"这颗电芯的 Bi 数"而不说是哪个面。Bi 里的 L 和 λ 与这里是同一对量，同样随冷却面变——第 2 讲会看到，不写清取法的 Bi 可以有六种以上互不相同的答案。

⇒ 本课因此定下一条贯穿全课的表述纪律：先说清是哪一个冷却面，再谈内部热阻。交付物里出现的每一个内部热阻、每一个 Bi 数，都必须带着"哪个面、L 怎么量、λ 取哪个方向"这三项一起交。

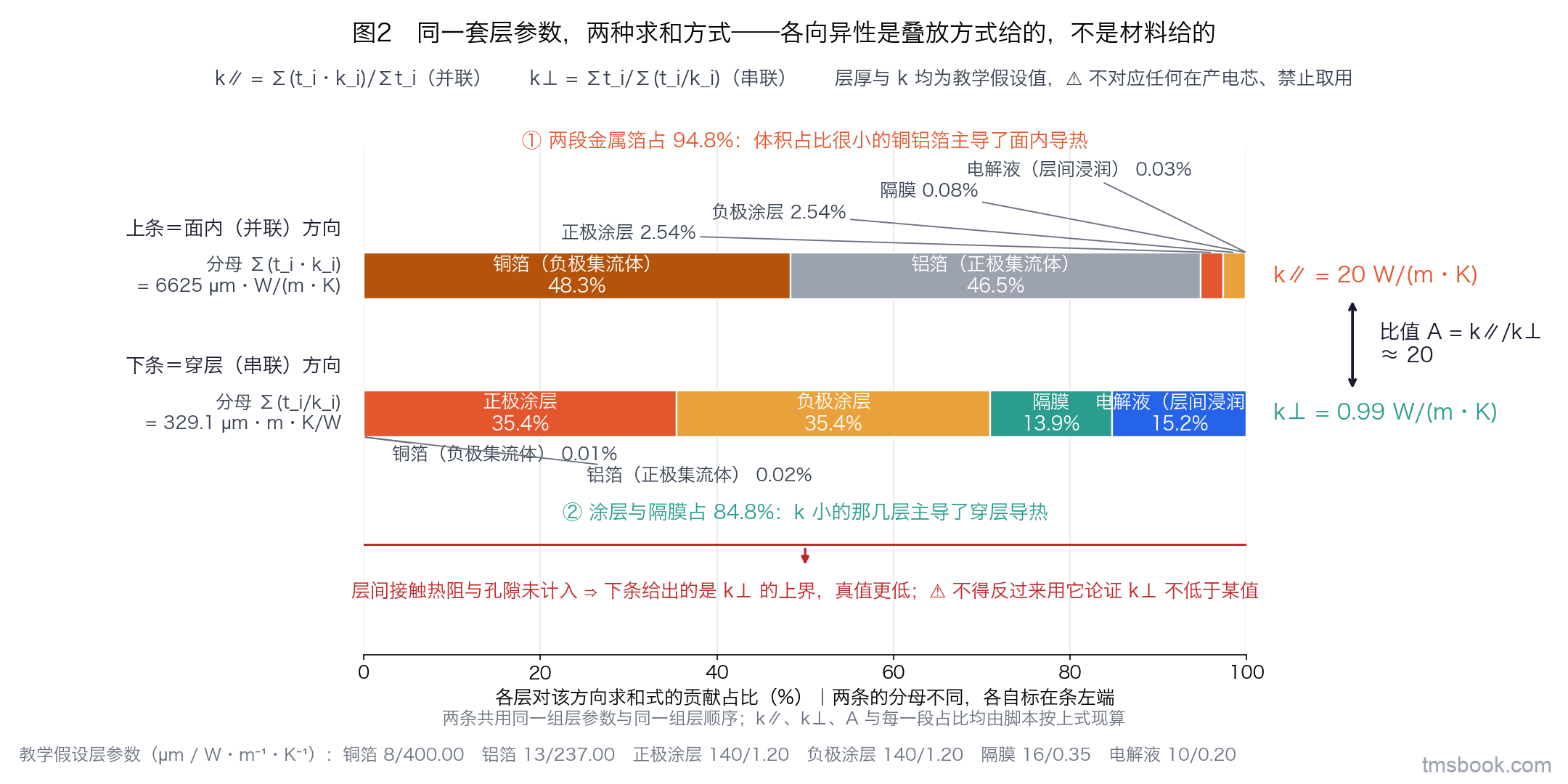

1.2 各向异性不是电芯的神秘属性，是层叠结构串／并联混合律的必然结果

"电芯是各向异性的"这句话常被当成一条要背下来的经验。它不是经验，它是几何叠放方式的必然结果，而且用两个中学水平的求和式就能算出来。

极片是铜箔或铝箔加两面活性涂层，与隔膜、电解液交替层叠。热沿着层面内走时，各层是并联的——每一层都是一条独立的通道，通道之间不互相挡：

k∥ ＝ Σ(t_i · k_i) / Σ t_i

热垂直穿层走时，各层是串联的——热必须依次穿过每一层，任何一层都躲不开：

k⊥ ＝ Σ t_i / Σ(t_i / k_i)

两式的行为完全不同。并联式是加权算术平均：k 大的那一层即使体积占比很小，也会主导整个求和。金属箔就是这一层——铜的导热系数在 400 W/(m·K) 量级、铝在 237 W/(m·K) 量级（常温附近的物性手册量级值；⛔ 这是纯金属值，箔材是压延态、还带涂层界面，⛔ 不得拿它去算任何电芯的等效导热系数）。而其余各层的 k 只有 10⁰ 与 10⁻¹ W/(m·K) 量级，在加权和里几乎不占分量。

串联式是加权调和平均：k 小的那几层即使很薄，也会主导倒数求和。活性涂层与电解液在 10⁰ 与 10⁻¹ W/(m·K) 量级、多孔聚烯烃隔膜同为 10⁻¹ 量级（这几个量级来自文献与手册级资料，随孔隙率、浸润程度与配方变化很大，⛔ 只能当量级用，不得反过来代进式子去反算某电芯的 k⊥）。它们贡献的 t_i/k_i 项极大，把整个和撑起来，于是 k⊥ 被压得很低。

同一套层结构、同一组层厚，两个方向的答案差一到两个数量级——这个数量级差是几何叠放方式给的，不是材料给的。这就是为什么换材料很难改变各向异性的量级，而改变叠放方式（比如全极耳把轴向出口从窄条变成整个箔端面，见 1.3）却能改写整条路径的可用性。

⚠ 这里有一条方向性声明必须一起记住：混合律算出的 k⊥ 是一个上界，不是实际值。串联式只计入了各层材料本身的体热阻，没有计入层间接触热阻、孔隙与浸润不完全——这三项都只会让实际 k⊥ 更低。⇒ 按方向性量的使用纪律，⛔ 不得反过来拿混合律的结果论证"k⊥ 不会低于某个值"。它只能用在安全的那一侧：如果连按上界算穿层路径都已经不行，那实际只会更不行。

另外两个常见错误：拿 k∥ 去算穿层温降（或反过来）——这等于把好路的通行能力记在坏路头上；以及认为"提高涂层导热填料含量能大幅改善电芯导热"——从并联式看得很清楚，k∥ 由金属箔主导，改涂层几乎只改 k⊥，两个方向的改善杠杆完全不同。

1.3 圆柱电芯：径向就是穿层方向，而轴向那条好路的尽头有一处关口

极片卷绕之后，层沿半径方向一圈圈叠起来。于是三个方向的归属很干脆：

• 径向 ＝ 穿层方向（对应 k⊥）；
• 轴向与周向 ＝ 面内方向（都对应 k∥）。

径向这条路不但 k 小，还额外串上了每一圈之间的卷绕界面接触热阻与残余孔隙——这正是 1.2 那条上界提醒的具体兑现：混合律给出的 k⊥ 已经是上界了，卷绕界面在它之上再打一次折。⇒ 圆柱电芯的径向是本课遇到的最差的一条内部路径。

轴向这条路的 k 好得多，但它有一个别的形态没有的特征：热要真正离开电芯，必须先从卷芯的轴向端面跨进端盖或壳体，而这一跨的导热截面由极耳构型决定。

• 传统极耳：卷芯端面与端盖之间没有大面积金属连接，只有一条或几条焊上去的窄极耳。导热截面从整个卷芯截面骤然收缩到几个平方毫米量级的窄条（⛔ 具体电芯的极耳截面、材质与焊接质量属平台相关量，本课不给数，须向电芯厂索取或实测）。
• 全极耳：整个箔的端面都参与连接，这一处收缩基本消失。

⇒ 一句话记住圆柱：它的轴向热路是"卷芯内一段好路 ＋ 端面一处可能极窄的关口"，关口决定这条路到底能不能用。关口这一级怎么并进热阻链、它在链上排在第几位，是第 3 讲的内容；这一讲只要求你在画路径时不要把它漏掉。

三个常见错误： ① 只看卷芯的 k∥ 就断定"轴向导热好，所以底冷可行"——漏了关口那一级。这是本课最要防的读反动作之一，第 3 讲会把它的后果拆开算。 ② 忽略卷芯外圈与壳体之间的间隙——那里有装配间隙与残余电解液，是一级独立的内部界面；在侧冷方案里它常常比冷板外侧那层界面材料还大。 ③ 把周向当成一个独立的散热方向——周向确实是 k∥、导热确实好，但周向不通向任何冷却面，热沿周向绕一圈还在原处。方向好不等于路通。

1.4 方壳与软包：大面的法向才是穿层方向——这条对应关系是本课补出来的

方壳与软包的极组，无论卷成扁卷还是叠片堆叠，层的法线方向都指向大面。于是：

热流走向	方向归属	λ_eff	路径长度 L 的取法
大面	穿层	k⊥	单侧冷却 ≈ t；双侧冷却 ≈ t/2
底面 / 顶面	面内	k∥	单面冷却、对侧绝热 ≈ H；顶底双面冷却 ≈ H/2
窄侧面	面内	k∥	两窄侧面对称冷却 ≈ W/2

⚠ 这张对应关系表是本课自己补出来的——上游资料里只对圆柱写明了方向归属，方壳与软包这一栏必须显式写出来，否则第 4、5 讲的判据没有立足点。⛔ 它不是任何标准的既有结论，也不是上游资料的既有结论，引用时请照本课的口径引用。

把 1.1 那句"几何是平方进来的"具体化。本课用三组教学假设几何（⛔ 全部为教学假设值、不对应任何在产产品）：

• 常规方壳：宽 × 厚 × 高 ＝ 150 × 25 × 100 mm；
• 长电芯：长 × 厚 × 高 ＝ 900 × 12 × 100 mm（⚠ 符号口径：长电芯的「长」与常规方壳的「宽」是同一根轴，本课一律记作 W ⇒ 长电芯 W ＝ 900 mm、t ＝ 12 mm、H ＝ 100 mm。⛔ 不把它写成 L——L 全课只指「最热点到该冷却面的路径长度」，见 1.1）；
• 软包：厚度在毫米到十几毫米量级、高度在百毫米量级（⚠ 这里刻意只给量级——软包的结论在整个量级带内都成立、不随取值翻转，给一组具体尺寸反而会诱导读者把它当典型尺寸抄走）。

在这三组几何上，同一颗电芯的两条候选路径长度相差 4~75 倍；而稳态内部温降里长度是平方进来的，于是平方之后相差 16~5600 倍。对比一下：各向异性比 A 的整个典型带也只有 10~100，而且它只是一次方进来的。几何比值非常容易吃掉各向异性比。这一句是本课反复要敲的那根钉子的量化内核，第 2 讲会把它写成一条可判的不等式。

三个常见错误： ① 认为叠片电芯没有各向异性——叠片同样是层叠，只是没有弯折，两个方向的归属和卷绕完全一样。 ② 把方壳的窄侧面当成和底面等价的面内路径——两者方向归属确实都是面内，但 L 不同：窄侧面那条的 L 与 W 有关，而 W 常常比 H 还大（本课教学假设方壳就是 W ＝ 150 mm > H ＝ 100 mm）。 ③ 长电芯把长度方向当成可用的散热方向——教学假设长电芯的长度是 W ＝ 900 mm，而按本课全课统一的取法（最热点在极耳侧、冷却面在对侧，见 1.5），最热点到对侧端面的路径长度就是整个 900 mm，⛔ 不是半长 450 mm；平方之后没有任何冷却面撑得住。⚠ 这里必须与 1.5 同口径：若按「热点在几何中心」取半长，比值会小一半、平方后小四倍，两套口径混用会让第 2 讲的算例对不上。长电芯的两个端面在热学上基本不是候选面（它们另有结构与工艺上的用途，属第 4 讲）。

1.5 最热点不在几何中心：判据里的 L 要从最热点量起

前面几节为了把方向讲清楚，一直默认"最热处"在几何中心或绝热面上。现在把这个默认拆掉。

产热并不均匀。集流体上的电流要从整片极片汇聚到极耳，越靠近极耳电流密度越高，而箔上的欧姆产热按电流密度的平方分布（产热机理与建模承接 D1-01 动力电池产热机理与产热速率建模，本课不重推）。⇒ 最热点不在电芯的几何中心，而偏向极耳侧。

这件事直接改写 1.1 里那个 L 的取法。判据里的 L 严格说不是半高、半厚这类几何量，而是"从最热点到候选冷却面的路径长度"。一个具体后果：极耳全在顶部的方壳做底冷时，L 接近整个 H，而不是很多人习惯代的 H/2——差一倍的长度，平方之后差四倍的温降。

本课在后面的全部判据里统一采用一个取法：最热点在极耳侧、冷却面在对侧。⚠ 这是一个偏保守侧的口径声明——它给出的内部温降偏大。⛔ 按方向性量的使用纪律，不得反过来拿它论证"实际温降不会低于某个值"。

⛔ 热点的实际位置与偏移量属平台相关量，本课不给数，须由共轭传热仿真、或红外热像加电芯表面热电偶阵列实测确定。

三个常见错误： ① 用集总模型算完总温升，再假定热点在几何中心——集总模型本身就抹掉了空间分布，它不可能告诉你热点在哪。 ② 只在一种倍率下定位热点（见 1.6）。 ③ 把"极耳附近最热"当成全称命题——⛔ 这一条只在电流密度不均主导产热时成立。低倍率、长时间工况下产热更接近均匀，最热点会退回几何中心附近。有没有反例？有，而且很常见，所以这句话必须带条件说。

1.6 热点位置会随工况移动，所以冷却面必须按最恶劣工况下的热点校核

上一节说最热点偏向极耳侧。这一节要补一句更麻烦的：它还会动。

产热由几项机理合成，而这几项的空间分布互不相同（各项的建模承接 D1-01 动力电池产热机理与产热速率建模）：欧姆产热随倍率的平方增长，且强烈集中在电流汇聚区；极化产热随倍率与温度变化，分布更弥散；熵热还会随 SOC 变号。于是合成之后的热点位置随工况漂：

• 高倍率快充：欧姆项主导 ⇒ 热点强烈偏向极耳；
• 低温大倍率：极化项抬升 ⇒ 产热更弥散但总量更大；
• 慢充或静置弛豫：熵热与副反应项的相对权重变化 ⇒ 分布再变一次。

⛔ 各工况下热点的具体偏移量属平台相关量，本课不给数。本课要求的是方法：把"热点位置"当成一个随工况表变化的输入，而不是一个常数；在决策表里为每一个候选冷却面写明它是按哪个工况下的热点算的。

三个常见错误： ① 只用快充工况定冷却面。加热工况下热流方向整个反转，最冷点与最热点互换——同一个面在两种工况下的角色完全不同。加热面怎么定，第 7 讲专门讲；这里只要求你在第 1 讲就把"还有一个反向的工况"记在候选集旁边。 ② 拿一个工况的仿真结果把冷却面定死，此后工况谱扩了也不重判。 ③ 把热点漂移当成"取最大包络就行"。⚠ 这条最隐蔽：包络法对温升有效（取各工况的最大值总是安全的），但对冷却面选择无效——因为不同工况可能把最热点推到不同的面上，而"哪个面最近"这个问题没有包络可言。把两个工况的最热点各自取最大再合成一个虚构的最热点，得到的是一个物理上不存在的位置。

1.7 本课只吃各向异性的比值与量级，绝对值的测法、索取与验收归 D1-07 电芯热学物性的实测与索取：c_p、各向异性 k 与内部等效热阻的取值来源、测法与验收

到这里可以把本课对物性的需求说死了。本课需要的输入只有两样：

1. 各向异性比 A ＝ k∥/k⊥ 的量级；
2. 电芯的几何比（方壳与软包看 H/t，圆柱看 R/H）。

第 2 讲与第 3 讲要建的两条判据只吃这个比值，不吃 k∥ 与 k⊥ 的绝对值。这不是省事，是把本课的射程画清楚：绝对 k 值的取值来源、各类测法对含液多层样品各自的限制、干态取样与取样方向带来的偏保守或偏危险方向，是一整套独立的判据体系，⛔ 不在本课射程内。它的属主是 D1-07 电芯热学物性的实测与索取：c_p、各向异性 k 与内部等效热阻的取值来源、测法与验收——测法、向电芯厂索取的口径与验收都在那门课。

⇒ 本课对 k∥ 与 k⊥ 的绝对值按待定输入处理：⛔ 本课不给数，须向电芯厂索取并附测试状态声明，或按 D1-07 电芯热学物性的实测与索取：c_p、各向异性 k 与内部等效热阻的取值来源、测法与验收 的测法自测。⚠ 还有一条口径要求：这类等效导热系数至少有三档不同的口径——卷芯本体值 / 含壳整芯等效值 / 含结构的模组等效值，三档不能混用。口径的定义归 D1-07 电芯热学物性的实测与索取：c_p、各向异性 k 与内部等效热阻的取值来源、测法与验收；本课只要求一件事：在决策表里注明你用的是哪一档。

A 的量级取 10~100（卷绕与叠片电芯的行业典型区间，来源为文献与手册级资料，⛔ 不是标准原文）。⚠ ⛔ 区间的端点不得当成可承诺值——不能拿"A 至少 10"去跟谁承诺什么。

⚠ 这里必须回答一个读者一定会想到的问题：本课拒绝给 k∥ 与 k⊥ 的绝对值，却使用它们的比值，这算不算双标？不算，理由有二：① A ＝ 10~100 是一个有独立来源的区间量，它是直接给出的，⛔ 不是由两个被本课拒绝给出的数相除得来的；② 本课的判据只吃这个比值，不吃任何一侧的绝对值。⇒ 但由此有一条纪律必须跟上：⛔ 不得从 A 与某一侧的假设值去反推另一侧——那正是"拿一个自己不肯给的数支撑结论"的动作，本课明确禁止。

三个常见错误： ① 拿文献值当交付模型的输入。文献值只够做方案期的量级判断与敏感度扫描，⛔ 不足以支撑一个要签字的热模型。 ② 收下一个没有测试状态声明的规格书单值。同一颗电芯在不同测法、不同干湿状态、不同取样方向下测出来的 k 可以差很多，一个孤零零的数字无法核。 ③ 不分三档口径就代进模型。把含壳整芯等效值当卷芯本体值用，等于把壳体那一级重复算了一遍。

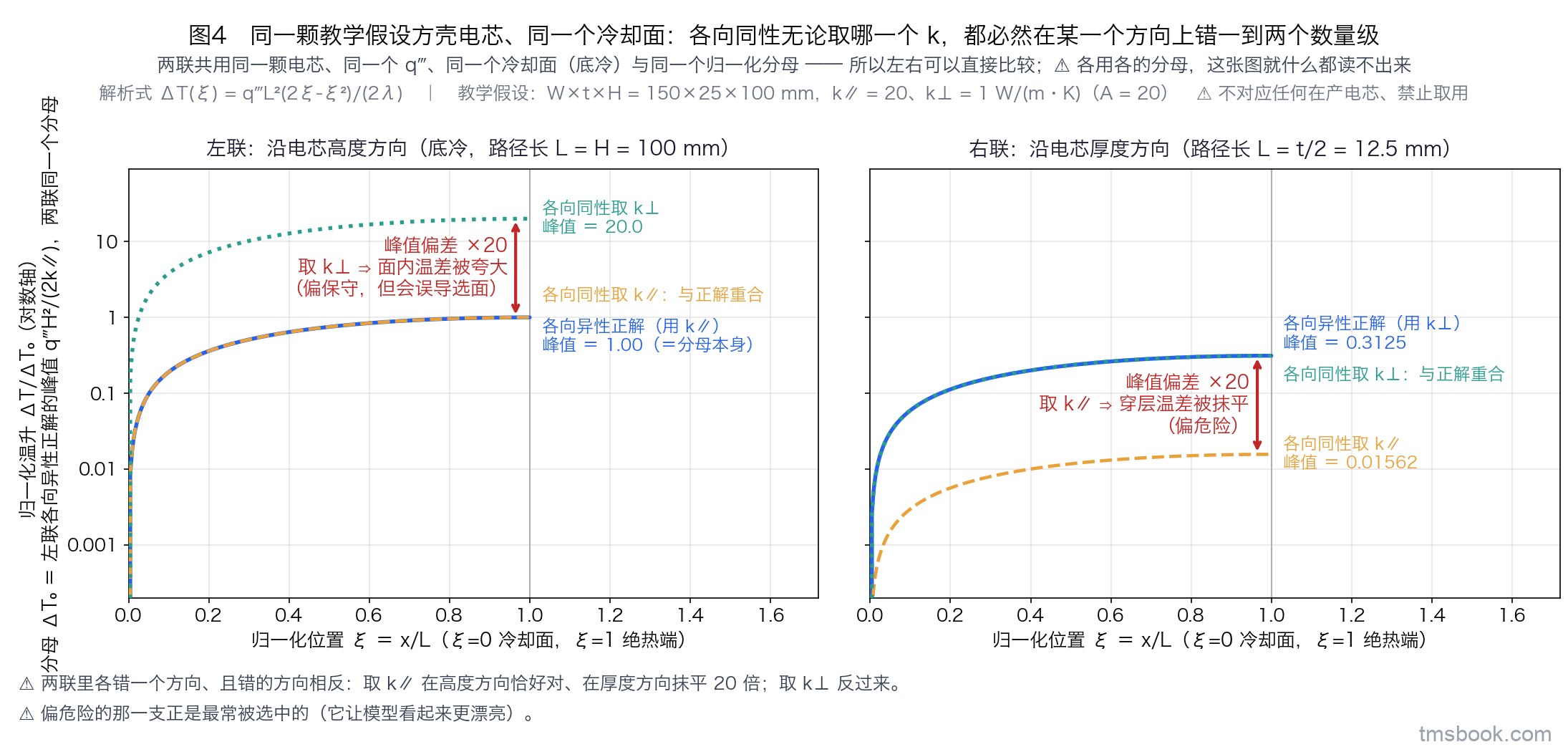

1.8 误区①：把电芯当各向同性导热体建模——错的不是精度，是把结构误差固化进了材料参数

现象：用一个各向同性的 λ 建电芯的热模型。无论是共轭传热仿真里的一个实体块，还是集总模型、热阻网络里的一个节点，只要那个 λ 是标量、没有方向，就是这条误区。

为什么错：各向同性的 λ 无论取 k∥、取 k⊥、还是取两者的某种平均，都必然在某一个方向上错一到两个数量级，而且两个方向错的符号相反：

• 取 k∥（大的那个）⇒ 穿层方向的温差被抹平 ⇒ 偏危险（模型看起来温度很均匀，实际内部有一个模型里根本不存在的温差）；
• 取 k⊥（小的那个）⇒ 面内方向的温差被夸大 ⇒ 偏保守，但它会误导冷却面选择（把面内那条路显示得比实际更糟，于是错误地否掉底冷）。

⚠ 注意第二条：偏保守不等于安全。对温升判断它是安全的，对选面判断它是错的——这正是 1.6 结尾那条"包络对温升有效、对选面无效"的同一种病。

真正的代价在标定环节。模型和实测对不上时，手边最方便的两个旋钮是"改 λ"和"改表面换热系数 h"，两者都能把某一条温升曲线凑上去。于是会发生这样一件事：模型在一条工况上"验证通过"了，而结构性的错误被固化进了材料参数里。那组被凑出来的 λ 和 h 不再是物性，是误差的容器。换一个工况、换一个冷却面，它立刻失效，而且失效时你还会以为是别的地方出了问题——因为"模型是标定过的"。

正确做法：从建模第一天起就把电芯当各向异性体。三条具体的：

① ⛔ 不要用"电芯很小，各向同性够用"这个理由。电芯大小不是判据——判据是内部那一级在整条热阻链里占多大比重，第 2 讲的修正 Bi* 会直接给出答案，而对车用电芯它通常告诉你内部那一级恰恰是最大的一级。 ② 在仿真里设了各向异性材料，还必须设方向坐标系。卷绕电芯的主方向是柱坐标（径向 ＝ 穿层、轴向与周向 ＝ 面内），叠片电芯是直角坐标。⛔ 设错坐标系等于没设——更糟的是它不报错，模型照样跑出一组好看的结果。 ③ 各向异性不是只有电芯有。模组结构胶、导热垫、端板与复合板材同样可能是各向异性的，只给电芯设、其余按各向同性走，链上别的级会重犯同一个错。

本讲小结：这一讲交付的是一张地图，不是一把尺子。四条要带走——① "电芯内部热阻"不是一个数，R_cell,internal ＝ L/(λ_eff·A_c) 里三个量全都随冷却面变，报它必须同时报清冷却面、L 的量法与 λ 取哪个方向；② 各向异性是串／并联混合律的必然结果，面内被金属箔主导、穿层被涂层与隔膜主导，而混合律给出的 k⊥ 只是上界；③ 方向归属按形态各不相同——圆柱的径向才是穿层，方壳与软包是大面的法向才是穿层，而 L 要从最热点量起、最热点还会随工况漂；④ 各向同性建模的错误会被标定过程固化进材料参数，在一条工况上"验证通过"，换工况即失效。第 2 讲把这张地图变成可算的东西：七级热阻链、修正 Bi* 与形态临界比判据。
