电池液冷冷板设计:流道、压降与温差均匀性

大纲的完整展开版——讲师授课蓝本 / 学员自学材料

D2-01 电池液冷冷板设计:流道、压降与温差均匀性

课程代码 D2-01 · 板块 D 电池热管理 BTMS / 冷却方案设计 时长 约 4.0 小时(9 讲) 前置 A2-01 管网水力学:压降与流量分配;A3-01 换热器传热基础:ε-NTU 与 LMTD;A1-06 热阻网络法与集总参数建模入门(串联热阻链怎么建、什么时候能用集总参数,由它给);D1-01 动力电池产热速率建模;D2-08 电池冷却方案选型:四方案同口径对比与决策树(本课默认液冷方案已选定;方案该怎么选见该课) 本讲义定位 讲师授课蓝本 / 学员自学讲义,是 D2-01 大纲的完整展开版


引言:温差是被拆出来的,不是被泵压出来的

一块底置液冷板,快充台架跑完,最大温差超标。评审会上摆出来的第一个动作,十有八九是把流量提上去——泵选大一档,或者把标定转速往上推一格。它看起来最直接,而且确实会让温差降一点,所以很难被当场否掉。本课要做的第一件事,就是把这「一点」和它的代价一起摊到桌面上。

这是一门冷板设计课:输入是「这个包走液冷」这个已经定下来的前提,输出是一块能被制造、也能被验收的板。它交付六样东西——由热负荷与温升预算反算出的流量、压降与换热面积;一版选定的流道拓扑;一份支路流量分配表与它的改法;冷板在整包压降预算里的份额,以及由它反查出的泵工作点;一条能把这版流道做出来的成形工艺路线;一份写明「哪几项由谁、按什么口径验收」的接口清单。射程要收这么窄,是因为「电池热管理」四个字底下压着好几个工种,混在一门课里讲,结果必然是每样都停在名词层。所以本课不做下面这些事,只写去向:液冷 / 直冷 / 风冷 / 浸没四方案该怎么选,归 D2-08 电池冷却方案选型:四方案同口径对比与决策树(本课默认液冷已选定);温差目标怎么从整车寿命目标反推,归 D1-02 电芯温度不均与温差控制目标;界面材料那一级热阻的量级与分解,归 D2-05 冷板与电芯的接触热阻与 TIM 应用;流道 CFD 与不均匀度的标定口径,归 J3-02 电池包液冷流道 CFD 与流量均匀性;件级台架怎么复现热流密度分布,归 L1-10 冷板/液冷总成件级热性能台架试验(模拟热源法);清洁度目标等级与检测方法,归 I5-05 流体回路技术清洁度与颗粒污染控制:目标设定、检测方法与产线管控,下游承受方的后果归 G4-01 电子膨胀阀(EXV)结构、控制与选型G5-04 泵的气蚀、空气分离与可靠性;密封、注排液与包内漏液后果链,归 D2-09 电池包冷却回路的密封、注排液与售后:包内漏液后果链与可服务性设计;零件级强度与耐压 FEA 归 J5-01 换热器/冷板结构强度与耐压 FEA,底部叠层的厚度账归 D5-05 电池包底部撞击与外部火烧防护:底部叠层的厚度账与耐火材料选择,铸入车身结构件的流道归 N5-01 一体化压铸:冷却流道铸入车身结构件;包级流路的串并联接法归 D2-07 电池包总成级热管理集成设计,二次回路与直接回路的架构取舍归 B3-03 二次回路 vs 直接回路架构对比。⛔ 凡射程外的,本课一律不给限值、不给等级号、不给条款内容;引用到的四个标准也只写标准号、它管什么与它不管什么,⚠ 版次与实施日期以现行目录为准、引用前须核。

钉子一:温差是被拆出来的,不是被泵压出来的。芯间温差不是一个整体量,它至少由三段叠成——① 冷却液沿程温升 ΔT_cool;② 电芯到冷却液的串联热阻链温差 ΔT_cell−cool;③ 支路间流量分配不均带来的 ΔT_branch。三段对「加大流量」这一个动作的响应完全不同:①与③正比于 1/V̇,提流量有效,但是递减收益;②在充分发展层流下几乎不动——层流全发展的 Nu 只随流道截面宽高比与热边界条件变,h = Nu·k/D_h 因而与流速无关,加大流量并不改变这一段的对流热阻。而代价按流态涨:冷板层流段 Δp ∝ V̇、水力功率 ∝ V̇²。本课教学算例(⛔ 一组教学假设参数,不对应任何平台,⛔ 禁止照抄取用)把这件事量化到无法在会上辩驳:流量翻一倍,冷板段水力功率 2.633 W → 10.534 W(4.00 倍),而①②两段合计温差只从 16.38 K 降到 13.38 K,或从 11.50 K 降到 8.50 K(两档对应第 5 讲三个物理锚点里的中间档 Nu = 4.36 与上端 Nu = 8.23,⛔ 不是包络的两端;第 5 讲交代三个锚点各是什么、为什么这里只取两档)——降幅只有 18.3%~26.1%;再把本课不给数的界面与壁面两级热阻算进分母,这个百分比只会更小。⇒ 拿到「温差超标」这个现象,第一个动作是分解,不是开泵。

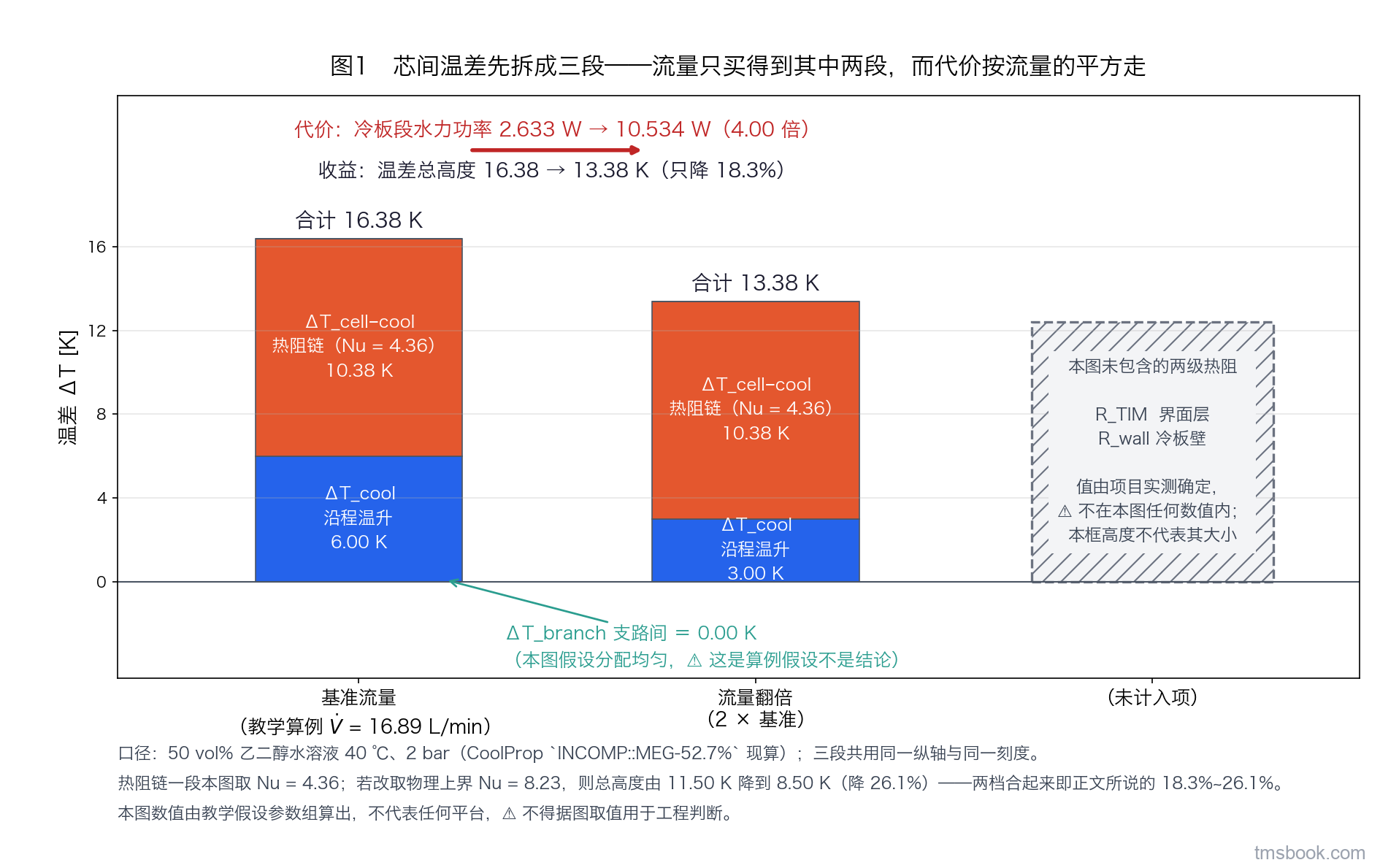

图1 两栏并排的堆叠条形图,纵轴为温差 K,两栏共用同一纵轴与同一刻度。左栏为教学算例的基准流量,右栏为流量翻倍。每栏自下而上堆叠三段,各带独立文字标签与数值标注:沿程温升 ΔT_cool、电芯到冷却液的热阻链温差 ΔT_cell−cool、支路间温差 ΔT_branch;ΔT_branch 在本图取零并在图内标出这一假设,ΔT_cell−cool 两栏等高并在图内注明所取的 Nu 档位。右侧另有一列灰色虚框细条,标签为本图未包含的两级热阻(界面层与壁面),框内写明它们不在本图数值之内。两栏之间画一支箭头,标注水力功率由 2.633 W 变为 10.534 W。本图数值由教学假设参数组算出,不代表任何平台,⛔ 不得据图取值用于工程判断。
图1 该从图上读出三件事:① 芯间温差是三段叠出来的,不是一个整体量,所以「温差超标」这句话本身还不构成一个可执行的工程动作;② 流量翻倍时只有沿程温升那一段矮下去,热阻链那一段两栏等高、一动不动;③ 温差总高度的降幅只有 18.3%~26.1%,而两栏之间那支箭头标的水力功率是 4.00 倍——右侧灰色虚框那一列还没有计入,把它算进分母,这个百分比只会更小。本图数值由教学假设参数组算出,不代表任何平台,⛔ 不得据图取值用于工程判断。

钉子二:流道拓扑与分配腔几何在图纸定稿那一刻,就把这块板的温差下限和缺流方向一起定死了;泵只能把整条曲线平移,改不了不均匀度。并联支路的流量分配由等压降约束求解——每条支路两端的可用压差,由进液腔与出液腔内的静压分布之差给出,而这两个静压分布和支路阻力都是几何的函数。把泵加大,等价于把整张压力图按同一个因子放大,各支路的相对分配不变;只有改几何才动得了它。⇒ 由此推出本课的改法硬顺序:先判缺流方向 → 改分配腔几何(渐缩以维持沿程等流速)→ 用节流孔配平 → 最后才谈加泵;每往后一步,代价更高而可动的余地更小。⚠ 这条顺序在第 7 讲还会被工艺反噬一次——挤压型材长度方向无法变截面,「分配腔改渐缩」这条最便宜的改法在它上面直接失效,于是工艺选型反过来锁死了你还剩几种改法。

★ 下面这句是本课最容易被读反的一条,先在这里点破:「并联流道里,离进液口越远的支路流量越少。」只在摩擦主导时成立,而电池包的分配腔恰恰常常不是摩擦主导。分配腔内的静压沿程受两个方向相反的项支配:摩擦损失让静压沿流向单调下降;而流体被支路逐段抽走、腔内流速沿程降低,动压回升(动压转回静压)又让静压沿流向抬升。两项都正比于 ρu²/2,所以谁主导归结为一个无量纲比较——分配腔自身的 f·(L_h/D_h,h) 对上 O(1) 量级的回升系数(★ 本课归纳的判据,⛔ 不是任何标准的既有条款)。细长分配腔摩擦主导 ⇒ 末端缺流;短粗分配腔回升主导 ⇒ 近端缺流。而电池包的集流腔恰好落在两者可比的量级上,⇒ 方向是算出来的,不是想出来的。⛔ 本课不给这个比较的具体门槛值——它随分配腔断面、支路数与支路阻力比一起变,属须逐案由一维网络求解或 CFD 定出的量。

读反之后会做错的三个具体动作:① 想当然按「末端缺流」把节流孔加在近端支路上——若实际是回升主导(近端本就缺流),这一刀正好加在最缺流的那一端,不均匀度被做得更大;② 把热流密度最高的模组排在靠近进液口的位置,理由是「那里流量最大、液温最低」——液温最低这半句是对的,流量最大那半句在回升主导下是反的,两个判断被并成了一句话,于是最热的模组挂在了最缺流的支路上(本课案例里发生的正是这件事);③ 判反方向、配平之后没有改善,于是转去加大泵——见钉子二,相对分配不随泵变,钱花了温差不动。

⚠ 同一条钉子还有方向相反的另外两面,一并先点破。其一:「层流下加大流量对换热完全没有用」同样是错的。充分发展段 Nu 是常数、h 与流速无关,这半句成立;但入口段的局部 Nu 高于充分发展值,而热入口长度正比于 Re·Pr·D_h,提高流量确实会把入口段拉长、把平均 Nu 抬高一点。⇒ 正确表述是「充分发展段无关、入口段有有限收益」:⛔ 既不许写成「流量越大 h 越大、按 Re^0.8 走」(那是湍流关联式被外推到了它管不到的域),也⛔ 不许写成「层流下流量对 h 毫无影响」。这一层有一条一算就知道自己错了的自检:把 Dittus-Boelter 外推到本课算例的 Re = 717,得到 h ≈ 2174 W/(m²·K),而层流全发展的物理上界(平行平板极限 Nu = 8.23)只有 1235 W/(m²·K)——外推值比物理上界还高 76%。⚠ 这不是精度问题,是方法用错了域;⛔ 2174 这个数只作为「用错域会给出什么」的演示出现,不得取用。其二:把前置课那条并联铁律原样搬过来,会把阻力分散对流量分散的放大倍数少算一半。A2-01 管网水力学:沿程/局部压降与流量分配 那条铁律(该课用另一套符号写同一条式子,对照表见第 1 讲)本课记作 V̇_i ∝ 1/√K_hyd,i,它的前提是 Δp ∝ V̇²,即湍流口径;而冷板并联细流道多在层流、Δp ∝ V̇ ⇒ V̇_i ∝ 1/K_hyd,i。同样 10% 的支路阻力分散,湍流口径给出约 5% 的流量分散,层流口径给出 10%——差一倍。⇒ 会做错的动作是:用湍流口径估出「不均匀度可接受」,据此放行了一版分配腔,而实际值是它的两倍。⚠ 这不是说前置课写错了——那门课写的是整车管网(以湍流为主),是本课把它搬进了另一个流态。

九讲就按这条主干排。第 1 讲把设计输入立起来:拿到手的必须是热流密度分布而不是一个总功率、温差目标怎么拆成三行预算、沿程温升式怎么反算流量、流量的代价指数为什么必须按流态取、进液温度是输入而不是设计变量、加热工况为什么必须单列成一个校核工况,并把工况全集与全课的符号口径一次钉死。第 2 讲选拓扑:蛇形、并联多流道、U 型 / Z 型与中进两侧出、双层逆向叠置、微通道与 pin-fin,各自把哪一段温差换成了哪一段,最后用四维同口径对比收口。第 3 讲算压降账:层流摩擦因子要按截面形状取而不能套圆管、实测 Δp–V̇ 为什么落在一次与二次之间、冷板该拿走整包预算的哪一块、以及怎么反查泵工作点。第 4 讲是分配问题的主场:等压降约束、上面那条方向判据、层流下的一阶灵敏度、不均匀度的口径怎么写死、热流密度对齐是另一个互相独立的判断、改法排序,以及本课判据只适用于单相冷板这条边界。第 5 讲回到换热本身:流态怎么分档、Nu 怎么取、当量直径这条最陡的权衡、扰流结构走的两条路,以及串联热阻链的拆账与 ε-NTU 给出的收口判据。第 6 讲讲怎么评价、怎么验证:三个均匀性指标会给出不同的方案排序、热点位置比平均温度更能定位根因、件级台架必须复现分布而不只是总功率。第 7 讲讲三种成形工艺给流道留下的边界,并把工艺全集补齐。第 8 讲讲泄漏与颗粒污染——冷板的验收口径由下游后果链定,不由换热性能定第 9 讲讲承载化之后的三合一互挤、设计顺序与破裂后果下限。最后用一个案例走完整条决策链,动手做交三件东西:流量—压降—泵功曲线、两版排布的分配与温差校核、一页同口径对比表。


第 1 讲 设计输入:热负荷、温差目标与校核工况怎么拆到能交接

冷板设计真正开始的地方不是画流道,而是把上游给你的东西拆开、把下游要判的东西写成可判真假的几行字。这一讲要交出三样东西:一张按模组/区块给的热流密度分布表(而不是一个总功率)、一份分三行写的温差预算(而不是一个总温差目标)、一张至少七行的校核工况表(而不是「按快充设计」)。这三样里任何一样以「一个数」的形式交接,后面所有的仿真、试验与争论都会失去判据——你将回答不了「是哪一段超了」「这一版比上一版好在哪里」。这一讲同时把全课要敲的第一根钉子立起来:温差是被拆出来的,不是被泵压出来的。

1.1 先把符号与口径钉死:Q 只表示热流率,ΔT 一律带下标

这门课要同时处理热的账和水力的账,而这两本账在工程实务里恰好共用了好几个字母。下面这张表是全课写死的口径,⛔ 此后任何一处都不得另起一套。

符号 本课含义与单位 与它易混的是什么
Q 热量/热流率,[W] ⛔ 本课的 Q 只表示热。体积流量一律写 V̇ [m³/s 或 L/min],质量流量一律写 ṁ [kg/s]。流量不均匀度的口径中另有以 Q 记体积流量的写法,本课改记 V̇,定义与口径同源
ΔT_cool 冷却液沿程温升,[K] ⛔ ΔT 禁止裸写。四个下标各指一段,⛔ 不可互相替代
ΔT_cell−cool 电芯到冷却液的串联热阻链温差,[K] 同上
ΔT_branch 支路间流量分配不均带来的温差,[K] 同上
ΔT_max 芯间最大温差,[K] 它是被评价的结果量,⛔ 不是上面三段的简单和(见 1.3)
R 热阻,[K/W](R_TIM/R_wall/R_conv) ⛔ 与水力阻力系数量纲完全不同,不可互算、不可比大小
K_hyd 水力阻力系数,Δp = K_hyd·V̇ⁿ 管网水力课里以 R 记这个量;本课因 R 已被热阻占用,改记 K_hyd
ζ 局部阻力系数,无量纲 管网水力课里记作 K,同一个量
w × t 流道截面宽 × 高,[mm];壁厚记 δ ⛔ 不得用 h 表示流道高度
h 对流换热系数,[W/(m²·K)] 同上,h 在本课只有这一个含义
α 流道宽高比(短边/长边),无量纲 ⛔ 不表示其它任何比值
A_c / A_wet 流通截面积 / 湿润换热面积,[m²] A 禁止裸写。水力侧只用 A_c(D_h = 4A_c/P_w),换热侧只用 A_wet(R_conv = 1/(h·A_wet));两者量纲相同、在本课算例里数值差两个量级,⛔ 不可互代、⛔ 不可放进同一个式子
P_w 湿周,[m] P 禁止裸写。本课的 P 另有功率一义,且那一义自己还分两档——V̇·Δp 是水力功率、P_pump = V̇·Δp/η 是泵轴功率(式 5),两者差一个 η,⛔ 三者不得互代
n 阻力关系里的流量指数,Δp = K_hyd·V̇ⁿ(层流 n = 1、湍流 n = 2),无量纲 ⛔ 本课的 n 表示流量指数。Dittus-Boelter 关联式里 Pr 的那个指数原文也记 n,本课改记 m(Nu = 0.023·Re^0.8·Pr^m,见 5.1),⛔ 与流量指数不是同一个量

这张表里有六个字母是同名不同量——Q、R、h、A、P、n(Q、R、h、P 四个连量纲都不同,A 与 n 量纲相同而含义不同),一组是同一个量两个名字(ζ 与 K),两组是跨课记法不一致。同名不同量最危险的地方在于:读者会把它们放进同一个式子里互算、或拿去比大小,而式子照样算得出一个数来,没有任何东西会报错。

还有一处不是符号、但同样自带两义的口径,必须在这里一并写死:「50% 乙二醇」在中文工程实务里体积口径与质量口径两义都在流通,读数一模一样而溶液不同。本课全课统一取 50 vol%(体积分数),按 20 ℃ 纯组分密度理想混合折算约相当于 52.7 mass%(⚠ 实际混合有体积收缩,精确折算须按所用配方表)。拿错一档,40 ℃ 的定压比热会从 3362 J/(kg·K) 变成 3413 J/(kg·K)——两个数都「看起来对」,差约 1.5%,而它会一路串进流量、Re、压降与泵功。⇒ 拿到一句「50% 乙二醇」,正确动作是回问哪一种分数,⛔ 不许直接收下。

1.2 冷板的输入是一张按区块给的热流密度分布表,不是一个总功率

冷板的设计输入不是「电池包发热 X kW」,而是哪一块区域每平方厘米发多少瓦、在哪一段时间里。同一个总功率,均匀铺开与集中在两个模组上,需要的流道排布完全不同。

为什么必须是分布:温差是热流密度分布与流路的卷积。热流密度峰值所在的位置若恰好落在缺流的那条支路上、或落在沿程的末端,最大温差就会被这两项叠加放大;而只按总功率设计出来的冷板,对这件事完全无感——它在纸面上永远是达标的。

⛔ 热流密度的具体数值属平台相关量,取决于电芯体系、成组方式与工况定义,本课不给数。本课给的是输入格式(这一格式是本课归纳的交接口径):每套工况交一张按模组/区块划分的热流密度分布表,外加该工况的持续时间与起始温度;快充、高速或长坡持续放电、停车热浸三套工况各一份。产热速率模型本身怎么建、分布怎么从电芯层算出来,归 D1-01 动力电池产热机理与产热速率建模 管。

三个易错点:① 拿一个单点总功率就开工,到共轭仿真阶段才发现没有分布可加载,只能临时拿平均值凑;② 用平均热流密度铺满整板——热点被抹平,仿真温差比实车漂亮一大截,而这个差是系统性的、每一版都存在,不是随机误差;③ 忘了停车热浸工况可能根本没有流量,那一套输入下冷板的「冷却能力」是零,考的是热容与漏热,⛔ 不能拿散热工况的思路去评它。

图2 冷板设计输入的交接链。一条自左向右的流程链:最左为产热速率模型框,框内标注去向课号 D1-01;向右接到按模组与区块划分的热流密度分布表框;再向右分出三支校核工况分支,分别为快充、持续放电、停车热浸,每支各带一张缩略的分布示意方块;三支汇入温差目标三段预算框,该框内分三行独立列出沿程温升、热阻链温差、支路间温差;最右为冷板设计输入集框。链的上方另接两个外部输入框:进液温度框,框内标出由 Chiller、低温散热器、混水三种来源之一给出;可用流量框。链的下方挂一条独立支路:低温加热工况框,用一支反向箭头表示热流方向与上方三支相反,该支路接到一个单独的独立温差指标框,不并入上方三支。每个框都有独立文字标签,箭头方向即数据流向。射程外的框画成灰色虚线并在框内标出承接课号。全图无坐标、无刻度、无数值,所有框大小一致。本图为定性示意,不含任何刻度与数值,不代表任何平台的实际值,⛔ 不得据图读取任何数值。
图2 该从图上读出的判断有三条:① 冷板拿到手的应当是一张分布表,⛔ 不是一个总功率——链上「热流密度分布表」那一格若被一个标量替掉,它下游的每一格都会跟着退化;② 温差目标必须以三行的形式交接,交一个总数就无法判断后续是哪一段超了;③ 加热工况是链上一条独立支路、带它自己的指标,⛔ 不能挂在散热那三支下面共用指标。⚠ 图上灰色虚线框表示判据源在别处,只给去向,⛔ 图上没有给任何限值与目标值。所有框大小一致是刻意的,⛔ 不用面积暗示重要性。本图为定性示意,不含任何刻度与数值,不代表任何平台的实际值,⛔ 不得据图读取任何数值。

1.3 温差目标要写成三行预算,而三行相加只是保守上界

把整包温差目标分给冷板时,要写成三行预算——ΔT_cool(沿程)、ΔT_cell−cool(热阻链)、ΔT_branch(支路间),而不是一个总数。理由很直接:三段各由完全不同的设计变量决定(流量与流程长度 / 界面与壁面与 h / 分配腔几何),只有分开写预算,后面每一版设计才能被判「是哪一段超了」。给一个总数,等于把「归因」这件事从流程里删掉。

⚠ 但三行预算相加不等于目标,这一点必须同时写清。三段直接相加得到的是保守上界——它默认三者的最坏点重合在同一颗电芯、同一个时刻。真实的 ΔT_max 取决于最热那颗电芯的位置同时吃到了几段的最坏值。⇒ 相加只能用来做初筛:⛔ 不得反过来用「相加没超」去论证「实际一定没超」(那是把上界当成实际值反向使用),也 ⛔ 不得用「相加超了」直接判死一个方案(真实值可能远低于这个上界)。

具体的温差目标值属平台相关量——它由电芯体系与整车寿命目标反推,归 D1-02 电芯温度不均与温差控制目标 管,本课不给数。本课交付的是目标的写法:三段分列,并对每一段写明口径(哪两点之间、瞬时还是时均、表面还是芯体、含不含边缘电芯)。口径不写清,三行预算依然是三个可以各自解释的数。

三个易错点:① 只给一个总温差目标就交给冷板供应商,之后每一轮争论都在争「这算谁的」;② 把三段预算当成三段实际值去加减,得出一个并不存在的余量;③ 忘了预算的分法要跟着拓扑走——把流道做成上下两层、两层流向相反时,介质侧那一段进入 ΔT_max 的份额会大幅下降,那时按单程布置分的预算就分错了(这一支拓扑在第 2 讲展开)。

1.4 沿程温升式 ΔT_cool = Q/(ṁ·c_p):全课第一个能算出来的数

冷却液侧的能量平衡:

Q = ṁ·c_p·ΔT_cool ⇒ ṁ = Q/(c_p·ΔT_cool),V̇ = ṁ/ρ

它是全课唯一一个不需要任何几何信息就能算的量,所以排在最前面:还没决定流道长什么样,你已经可以把所需流量交给整包水力去排预算了。也正因为 ΔT_cool ∝ 1/ṁ,把这一段温差压到一半要付双倍流量、压到三分之一要付三倍——收益递减是写在式子里的,不是经验之谈

本课此后所有算例只用下面这一组输入,⛔ 不许某一节另起一组:

输入项 取值 说明
冷板总吸热 Q 6.0 kW 教学假设
沿程温升预算 ΔT_cool 6.0 K 教学假设
工质与温度 50 vol% 乙二醇水溶液,40 ℃ c_p = 3362 J/(kg·K)、ρ = 1056.6 kg/m³、k = 0.3916 W/(m·K)、Pr = 19.37、μ = 2.256 mPa·s
并联流道数 N 32 教学假设
流道截面 w × t 10 mm × 1.5 mm 由此 D_h = 2.6087 mm、α = 0.15
单条流程长度 L 1.2 m 教学假设
表面效率 η_s 1 乐观侧,明示
局部损失 暂不计入 明示;故本算例的压降—流量指数恰为 1.00

⚠ 这一组是教学假设值,⛔ 不对应任何平台、⛔ 禁止照抄取用。它存在的唯一目的是让本课的每一条判断都能被读者当场复算。

代进去:ṁ = 6000/(3362 × 6.0) = 0.2974 kg/s,ṁ·c_p = 1000.0 W/K,V̇ = ṁ/ρ = 16.89 L/min。若把沿程温升预算从 6.0 K 收紧到 3.0 K,流量直接翻倍到 33.8 L/min

⚠ 这里的 ṁ·c_p 恰好是 1000.0 W/K,那是 Q 与 ΔT_cool 这两个假设值的比值凑出来的巧合,⛔ 它没有任何物理含义,换一组输入就不再是整数。

三个易错点:① c_p 的口径——乙二醇浓度按体积还是按质量是两个不同的溶液(见 1.1),拿错一档 c_p 差约 1.5%,而它会一路串进流量、Re、压降与泵功;② 回路流量常按 L/min(体积)下发,按体积换算要用体积热容 ρ·c_p,⛔ 不能只拿质量比热之比去折(口径见 A2-01 管网水力学:沿程/局部压降与流量分配);③ 把 Q 写成流量——本课的 Q 只表示热流率,见 1.1。

1.5 三段温差对流量的敏感度完全不同——温差是拆出来的,不是泵出来的

芯间温差不是一个整体量,它至少由三段叠成,而三段的控制变量不同,因此对同一个动作的响应也不同

  • ΔT_cool(沿程温升):正比于 1/V̇。提流量有效,但是递减收益。
  • ΔT_branch(支路间):同样按 1/V̇ 递减——把整张压力图按同一个因子放大,各支路的相对分配并不改变(这一条在第 4 讲展开)。
  • ΔT_cell−cool(串联热阻链):在充分发展层流下几乎不动。层流全发展的 Nu 只随截面宽高比与热边界条件变,h = Nu·k/D_h 因而与流速无关,加大流量并不改变 R_conv。

⚠ 第 ② 条要说准,⛔ 不得偷偷说过头:「充分发展段与流速无关」成立,「层流下流量对 h 毫无影响」不成立。热入口段的局部 Nu 高于充分发展值,而热入口长度正比于 Re·Pr·D_h ⇒ 提高流量确实会把入口段拉长、把平均 Nu 抬高一点。正确表述是「充分发展段无关、入口段有有限收益」——⛔ 既不许写成「流量越大 h 越大、按 Re^0.8 走」(那是把湍流关联式外推到了它管不着的域),也 ⛔ 不许写成「层流下流量对 h 毫无影响」。这一层的完整处理在第 5 讲。

而代价按流态涨:冷板层流段 Δp ∝ V̇、水力功率 ∝ V̇²。把上面这组教学假设参数代进去,流量翻一倍:

基准流量 流量翻倍 变化
冷板段沿程压降 Δp 9354 Pa 18708 Pa 2.00 倍
冷板段水力功率 2.633 W 10.534 W 4.00 倍
①+② 合计温差(Nu 取 4.36) 16.38 K 13.38 K 18.3%
①+② 合计温差(Nu 取 8.23) 11.50 K 8.50 K 26.1%

⚠ 这些数由上表的教学假设参数组算出,不代表任何平台。两档 Nu 分别取自「圆管恒热流 4.36」与「平行平板恒热流 8.23」两个物理锚点。⚠ 这两档⛔ 不是包络的两端——本课的包络有三个锚点,下端是「圆管恒壁温 3.66」(5.2 给全),4.36 是中间档、8.23 才是上端;本表只取中间档与上端两条,是为了把「加大流量买到多少」这件事夹在一个可复算的区间里,⛔ 不得读成「真实值一定落在 16.38 K 与 11.50 K 之间」。按下端 3.66 算,仅对流那一级的温差是 12.4 K(5.2 的表),①+② 合计 18.4 K,比本表的 16.38 K 还高。⚠ 8.23 是包络上端,⛔ 不得当成可承诺值,用它算出的那一档温差是下界,⛔ 不得反过来论证实际温差不高于此。为什么用锚点夹而不给单值、三个锚点各是什么,第 5 讲讲透。

⇒ 结论:付出四倍的水力功率,换回不到三成的温差。而且这个百分比还是偏乐观的一侧——上表只含①②两段的对流一级,把本课不给数的 R_TIM 与 R_wall 两级也算进分母,同样的绝对降幅摊在更大的总数上,百分比只会更小。(另一个方向的修正是入口段那一点有限收益,它会让降幅略大一点;⚠ 本课不给 R_TIM 的量级——那属 D2-05 冷板与电芯的接触热阻与 TIM 应用 的射程——所以也 ⛔ 不对这两个方向的相对大小做任何倍数比较。)

拿到「温差超标」这个现象,第一个动作是分解,不是开泵。

三个易错点:① 拿到温差超标就直接提流量目标或换大泵,钱花了温差不动;② 把「1/V̇ 递减」当成「线性可换」,于是按线性外推去要流量,要到的量既拿不到也不划算;③ 只拆①②而忘了③,把一个分配问题误判成换热问题,接着去改界面材料——改在了完全无关的那一环上。

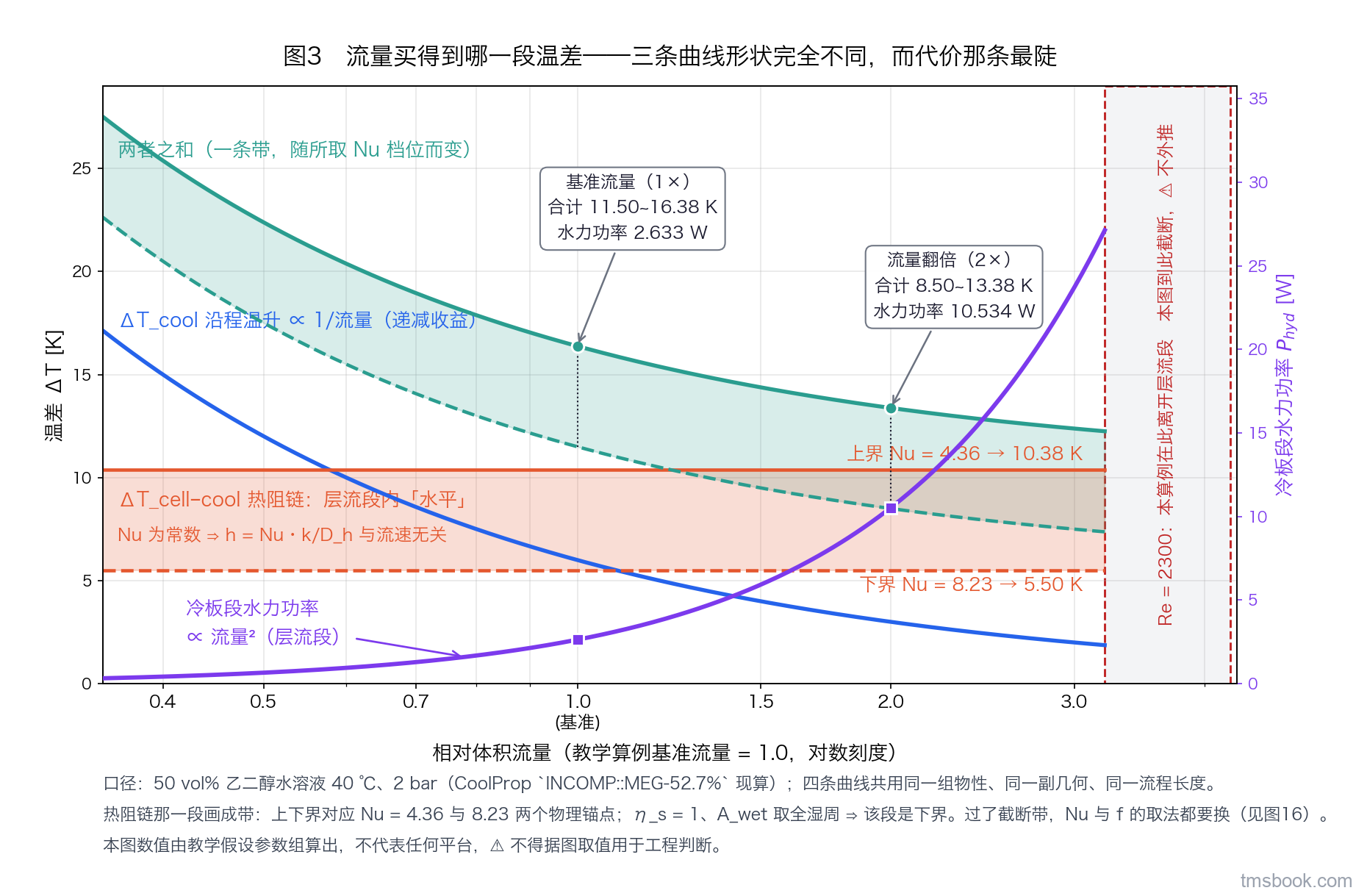

图3 三段温差与流量的敏感度对照曲线。横轴为体积流量,取对数刻度,以教学假设参数组的基准流量为 1.0 的相对刻度;左纵轴为温差,单位开尔文;右纵轴为冷板段水力功率,单位瓦。左轴上画三条曲线,各带独立文字标签:沿程温升曲线随流量按反比单调下降;串联热阻链温差在层流段为一条水平直线,并画成上下两条边界构成的带,带的上下界分别标注取 Nu 等于 4.36 与 Nu 等于 8.23,两条边界各有独立标签;第三条为前两者之和。右轴上画一条冷板段水力功率曲线,在层流段按流量的平方上升。图中用一条竖直分界带标出层流段与过渡区的起点,带上标注本算例的雷诺数在此处离开层流段,曲线在该带处截断、不向右外推。基准流量与两倍流量两个工作点各画一个标记,并各自引出一个数值标签框。本图数值由教学假设参数组算出,不代表任何平台,⛔ 不得据图取值用于工程判断。
图3 该从图上读出的判断有四条:① 沿程温升与串联热阻链温差是两条形状完全不同的曲线——后者在层流段是平的,这正是「加大流量对它没有收益」这句话在图上的样子;② 两者之和的下降幅度远小于沿程温升自己的下降幅度,所以只盯着沿程温升去估收益一定会高估;③ 右轴那条功率曲线的陡度与左轴温差曲线的平缓形成对照,这个对照就是本课第一根钉子;④ 热阻链那一段画成一条带而不是一条线,因为本课只给物理锚点、⛔ 不给单一值——⚠ 图上这条带的上下界是三个锚点里的中间档 Nu = 4.36 与上端 Nu = 8.23,包络的下端 Nu = 3.66 见 5.2,⛔ 这条带不是完整包络;过了分界带以后曲线的取法要换,本图不外推。⚠ 横轴用相对流量(基准 = 1.0),是为了防止读者把某个绝对流量当成推荐值。本图数值由教学假设参数组算出,不代表任何平台,⛔ 不得据图取值用于工程判断。

1.6 流量的代价必须按流态取指数:四倍与八倍是湍流口径下的上界

泵功 P_pump = V̇·Δp/η。Δp 随 V̇ 的幂次由流态决定,于是泵功的幂次也跟着变:

  • 层流:Δp ∝ V̇ ⇒ P_pump ∝ V̇²;
  • 湍流:Δp ∝ V̇^1.75~2 ⇒ P_pump ∝ V̇^2.75~3。

冷板的细流道多在层流(上面那组教学假设参数算出的 Re ≈ 717 就落在层流段;⚠ 这是本算例的具体实例,⛔ 不得推广成「冷板一定是层流」这样的全称——支路数、截面与流量一换它就换)。而整包回路上的管路、弯头、阀、Chiller 以湍流为主。⇒ 同一条回路上的两段,指数不一样,⛔ 不能用一个指数覆盖全程。

「流量翻倍 ⇒ 压降约四倍、泵功约八倍」这句在行业里流传很广。它是湍流口径下的上界,不是通例。⚠ 既然它被声明为上界,就 ⛔ 不得反向使用——⛔ 不得拿它去论证「泵功至少涨八倍」;也 ⛔ 不得把它当典型值填进方案对比表。⚠ 同时,层流那一档的指数与湍流那一档的指数分属两个不同流态的口径,⛔ 不得把两者当成同一条曲线上的两个点去做倍数比较。

实测的整块冷板,Δp–V̇ 曲线多拟合成 a·V̇ + b·V̇²,对应的有效指数典型落在 1.2~1.8、泵功指数 2.2~2.8(⚠ 区间端点 ⛔ 不得当作可承诺值,也 ⛔ 不得用单一幂律外推到设计流量之外)。这两句为什么不与「层流 Δp ∝ V̇」打架,本课给一条解释(这条解释是本课归纳的):a 项来自全发展层流摩擦、b 项来自局部损失与入口段,两项同时存在 ⇒ 有效指数必然落在 1 与 2 之间,并随流量增大向 2 靠近。

回到教学算例(⚠ 该参数组不对应任何平台):它明示不计局部损失,所以它的压降—流量指数恰为 1.00,流量翻倍时 Δp 从 9354 Pa 到 18708 Pa 正好 2.00 倍、水力功率 2.633 W 到 10.534 W 正好 4.00 倍。⛔ 这个「恰好」是假设的产物,不得当成实际冷板的值——实际冷板有局部项,指数会落进上面那个带里。压降怎么逐项拆、怎么摊进整包预算、怎么反查泵工作点,是第 3 讲的活。

三个易错点:① 全程套一个指数;② 把上界当典型值写进方案对比表,于是所有方案的泵功都被同比抬高,排序看起来还对,绝对值全错;③ 忘了泵效率 η 本身随工作点变——指数取对了、η 用的却是额定点的值,泵功照样错。

1.7 冷板进液温度是输入不是设计变量

电芯的绝对温度 = 进液温度 + 三段温差。冷板只管得了后半截;进液温度由整车回路架构与上游能力给定,是输入。

这件事的份量在于:同一块冷板,进液 15 ℃ 与进液 30 ℃ 下允许的温差预算完全不同。上游给得越差,留给冷板的预算越紧,甚至会出现「无论怎么改冷板都达不到」的情形——那时正确动作是回去改架构或改上游供冷能力,不是继续压冷板。把这种情形当成冷板的问题上报,是把一个系统边界问题写成了零件问题,之后每一轮改板都是白改。

⛔ 进液温度与它的可用范围属平台相关量,须由整车回路架构与 Chiller/低温散热器的能力确定,本课不给数。本课给的是接口格式(本课归纳):进液温度须按工况给出——标称值、最恶劣值、波动幅度与周期,并写明是谁给的、在什么边界条件下给的。少了后半句,同一个数字在两个部门手里就是两个意思。

三个易错点:① 只拿到一个标称进液温度就开工,最恶劣工况下的值一直没人给,直到试验才补上;② 忽略进液温度的波动——Chiller 循环开停会把这个波动直接送进包内,它是芯间温差的一个独立来源,而它不由冷板决定;③ 把「冷板做不到」当成冷板的缺陷上报,根因却在上游供冷能力。二次回路与直接回路这两种架构怎么选,见 B3-03 二次回路 vs 直接回路架构对比

1.8 加热工况必须作为独立校核工况,而不是散热工况的一个变体

低温加热时,冷板从「散热件」变成「加热件」:热量从液体流向电芯,方向与散热工况相反;流量常按保温需求压小以节能;而低温下液体粘度陡升。三件事同时发生,而且都往同一个方向推——流量小 + 粘度大 ⇒ Re 更低、分配更容易失衡;热流方向反转 ⇒ 沿程是「温降」而不是温升,温度极值的位置整个换了地方

粘度这一项可以给出量级。同一配比从 40 ℃ 到 −10 ℃,动力粘度从 2.256 mPa·s 升到 14.067 mPa·s6.24 倍;在同质量流量口径下(本课的设计链由 Q 与 ΔT_cool 定死了 ṁ),ρu 不变 ⇒ Re 严格正比于 1/μ,同比掉到 1/6.24

⚠ 三条限定必须跟着这个数一起走:① ⛔ 不得拿动力粘度比 6.24 去折算压降——层流沿程压降正比于运动粘度 ν = μ/ρ,而密度同时也变了,压降比是 6.09 不是 6.24(这一段的完整算法在第 3 讲);② −10 ℃ 是本课选的一个校核点,⛔ 不是任何平台的最低设计温度;③ 6.24 是这两个温度之间的比值,⛔ 不是通用折算系数,换两个温度它就换。

加热工况的温差指标(模组间与模组内)属平台相关量,须单独定、单独校核,本课不给数。⇒ 拿快充散热工况的温差指标代表全生命周期,是把一整类工况整类漏掉。

三个易错点:① 只跑散热工况;② 跑了加热工况,却沿用散热工况的温差指标去判合格;③ 忘了热点位置会换地方——温度测点还按散热工况布,于是加热工况下最不利的那一端根本没有传感器,试验做了但那一类问题在数据里不出现。

图4 散热工况与加热工况的对照。两栏并排,每栏画同一块冷板的一个纵剖片段,自上而下依次为电芯、界面层、冷板上壁、流道、冷板下壁,两栏的几何、层叠顺序与流向完全一致;每栏下方另有一条沿流向的水平方向轴。左栏标题为散热工况:热流箭头自电芯向下指入流道,沿流向的液温曲线单调上升,最热的电芯位置用独立文字标签标在流向末端。右栏标题为加热工况:热流箭头自流道向上指入电芯,方向与左栏相反,沿流向的液温曲线单调下降,最冷的电芯位置用独立文字标签标在流向末端。每栏底部另标一行两个独立标签:该工况下的流量档位,散热为高、保温加热为低;以及液体粘度档位,散热为低、加热为高。全图不出现任何温度数值、流量数值、粘度数值与刻度。本图为定性示意,不含任何刻度与数值,不代表任何平台的实际值,⛔ 不得据图读取任何数值。
图4 该从图上读出的判断有三条:① 热流方向整支反转,图上那两支方向相反的箭头本身就是判据,⛔ 不需要任何数值就能判断这是两个工况而不是一个工况的两个点;② 温度极值换了地方——散热工况的最热点在流向末端,加热工况的最不利点也在末端,但那里是最冷点,⇒ 测点布置与温差指标不能沿用散热工况那一套;③ 加热工况同时叠加了低流量高粘度两项,图上各有独立档位标签,两项都把雷诺数往下推、把分配往更不利的方向推。⚠ 图上只给高/低档位标签,⛔ 不给流量与粘度的任何数值。本图为定性示意,不含任何刻度与数值,不代表任何平台的实际值,⛔ 不得据图读取任何数值。

1.9 校核工况全集:没写进工况表的工况,不会被任何试验跑到

沿「快充最热,所以按快充设计」这条线索往下枚举,会把三类整类漏掉——热流方向相反的(加热)、流量最小的(热浸/保温)、物性最恶劣的(低温高粘度)。⚠ 漏掉的不是「少一条」,而是那一整类在整个开发周期里从没被跑到过;而清单看起来是完整的,因为每一条都在同一条线索上。

本课要求交一份工况表,至少覆盖下面七类,并对每一类写明「这一工况最恶劣的是哪一项」(这张表的行与列都是本课归纳的,⛔ 不是任何标准既有的条款):

工况 这一工况最恶劣的是哪一项
快充 产热峰值,通常温差最严
高速/长坡持续放电 长时稳态,热浸不掉,考的是稳态能力而不是峰值
停车热浸与充电后余热 低流量或无流量,考的是热容与漏热
低温加热 热流方向反转 + 低流量 + 高粘度三项同时发生(见 1.8)
低温快充前的预热 加热与冷却的切换门限在这里定
名义工况 用于对标与横向比较,⛔ 不用于定型
最恶劣粘度 压降与支路分配整体重排,冬季才暴露

表的同样要写死:工况名 / 热负荷与分布 / 进液温度 / 可用流量 / 液体温度与粘度 / 持续时间 / 该工况被判死的那个指标。⛔ 各工况的具体参数属平台相关量,本课不给数——本课给的是这张表的形状。

另有三类只给类型与去向,本课不判:降级工况(泵降速、部分流路堵塞、风扇失效后的连锁);含气工况(注液不彻底或售后维修后残留空气,阻力特性与分配一起变,这件事归 D2-09 电池包冷却回路的密封、注排液与售后:包内漏液后果链与可服务性设计 管);寿命末期(结垢、内壁老化抬高有效粗糙度、界面材料泵出,粗糙度这一项的口径见 A2-01 管网水力学:沿程/局部压降与流量分配)。

⚠ 最后一条纪律,它是这张表存在的全部理由:没有写进工况表的工况,⛔ 不得默认它不苛刻。默认值不会被任何试验覆盖——没人跑过的工况,在报告里和「跑过且通过」长得一模一样。

三个易错点:① 只跑名义工况,冬季快充或加热工况到路试才第一次出现问题;② 把「表里没有」读成「不需要考虑」;③ 表里只写工况名、不写「这一条考的是什么」——试验做了,但没人知道该看哪个指标,于是数据存了档、结论没产生。

本讲小结:冷板设计的输入要拆成三件可交接的东西——按区块给的热流密度分布表(三套工况各一份,⛔ 不是一个总功率)、三行温差预算(相加只是保守上界,⛔ 两个方向都不得反用)、至少七行的校核工况表(含加热与最恶劣粘度,没写进去的不会被跑到)。沿程温升式 ΔT_cool = Q/(ṁ·c_p) 是全课第一个能算的数,它反算流量、也定死了「加大流量」的收益上限。而三段温差对流量的敏感度完全不同:①③按 1/V̇ 递减,②在充分发展层流下几乎不动(入口段只有有限收益);代价却按流态涨到 V̇² 甚至更高。教学算例里,四倍水力功率只换回不到三成温差。⇒ 温差是拆出来的,不是泵出来的。
