D1-04 电池老化、寿命与温度的耦合关系

课程代码 D1-04 · 板块 D 电池热管理 BTMS / 电池产热与热失控基础 时长 约 3.5 小时（6 讲） 前置 D1-01 电池产热机理与产热速率建模；D1-02 电芯温度不均与温差控制目标；体系外前置（需自备）：锂离子电池电化学基础 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 D1-04 大纲的完整展开版

---

引言：「保持 25 ℃ 就好」不是一个可验收的目标

某纯电平台定冬季快充策略，低温直接大电流上功率。当时的温升数据不但没有报警，反而比常温工况更低——按「温度低就是温和」这个直觉，指标看起来是好的。循环数据出来时容量掉得异常快，拆解确认负极析锂；改成先把电池加热到析锂窗口以上再逐级上功率之后，预热多花了电、极冷天总时长也没缩短，循环寿命才回到目标带内。这件事最值得复盘的不是「低温别快充」这个结论，而是当时那套指标为什么没报警：真正能报警的那两样——循环寿命数据与析锂检测——反馈周期以月计，而温升是当天就能看到的那个数。⇒ 热管理为什么值钱，一半答案在寿命里；而寿命这本账的反馈周期长到没法靠现场观察去纠偏，只能靠事先把账算对。本课最后会把这条决策链整条拆开。

这门课交付的是一条可审计的账，不是一条经验。它的输入是老化试验数据与整车工况温度谱，输出是三件东西：分温区的老化速率-温度曲线（标出最优带）· 寿命消耗账（工况谱 → 逐箱折损 → 累加）· 目标修订单（温度窗口与温差预算的修订）。射程要收窄，因为「电池老化」这个词底下压着电化学、试验、控制、退役四个工种。引用不重讲：产热机理与内阻口径六元组、I²R 近似的边界见 D1-01 动力电池产热机理与产热速率建模；温差的来源链、口径层级与木桶效应见 D1-02 电芯温度不均与温差控制目标；热失控的特征温度与渐进式内短路见 D1-03 热失控触发机理与特征参数；化学体系差异见 D1-05 电池化学体系（NMC/LFP/钠离子/固态）对热设计的差异化要求。只给类型与去向：析锂判据本体与检测试验方案归 D4-04 高倍率工况下的温差与析锂风险控制 射程；窄 SOC 窗微循环的折算方法与口径归 D1-08 功率型工况下的电池热管理：窄 SOC 窗高频往复的产热谱与温控目标 射程；退役端余能口径与梯次分选归 D6-04 退役动力电池梯次利用的热管理：分散度口径、SOH 分选成组与退役包接口复用决策 射程；停放期唤醒门槛、主动降温的触发与退出归 K3-11 热管理域的上下电时序、run-on 编排与休眠期能耗预算 射程；预热的目标温度与启动时刻反推归 D3-04 低温预热与出行预约热管理 射程。⛔ 本课因此不做三件事：不给任何温度限值、门槛与窗口的数值；不给任何控制动作与标定表；不判哪一项标准该用于哪一级验收——涉及的标准一律只写标准号与它管什么，⚠ 版次与年份以现行目录为准、引用前须核。

钉子一：「老化速率」不是一个数，是一张必须先声明六项口径才能读的表。这六项是：① 路径（日历／循环／两者的合成方式）；② SOH 口径（六个不同的量共用同一个名字，逐条见 1.7）；③ 温度，且是哪一点的温度（电芯表面／芯体／包平均／最热芯——⚠ 这一项问的是温度取在哪一点，故末项只能是最热芯；最差芯是第 ⑥ 项统计口径的事，⛔ 两个词在本课不可互换，理由见 6.4 易错点①）；④ SOC（日历）或 DOD 窗与 SOC 中位（循环）；⑤ 电流（倍率）；⑥ 统计口径（均值／分位／最差芯）。★ 口径六项是本课归纳的，⛔ 不是任何标准的既有条款。它不是「最好都写上」的建议，是可用性判据——每一项都能独立地把同一颗电芯的老化速率改写成另一个数，六项缺一，这个速率既不可复现，也不可跨工况移植。⇒ 「电池保持 25 ℃ 就好」这句话六项一个都没带，所以它不是一个可验收的目标，甚至不是一个可判真假的命题。由它直接推出一个当场就能用的验收动作：拿到一份寿命数据，六项里说不清的那几项就是这份数据的不可用维度——它只能用在与测试条件相同的那一点上，⛔ 不得插值、不得外推。⚠ 它与 D1-01 动力电池产热机理与产热速率建模 归纳的内阻口径六元组是同型但不同项的两套东西（那一套管的是「一个内阻值怎么才算可复现」），⛔ 不得混用、不得互相代入。

钉子二：热设计的校核点必须取 EOL 而不是 BOL；而「从质保反推热管理目标」不是一条单向链，是一个必须回代校核的闭环。完整的闭环有五步：① 整车质保（年限＋里程＋保持率＋统计口径）→ ② 允许的年均老化速率 → ③ 温度窗口 + 温差预算 → ④ 翻译成冷板与流量目标 → ⑤ 用该方案下的 EOL 内阻回代，重算产热与温升，看窗口还守不守得住；守不住就回到第 ② 步重定窗口。★ 第 ④⑤ 两步是本课补出的，⛔ 不是这条链上现成就有的两步。为什么必须闭环：温度窗口是按 BOL 产热定出来的，而满足这个窗口的冷却方案要一直服役到 EOL，那时产热已经不是当初那个数。开环地跑一遍链，得到的是一套「在电池最年轻的时候刚好够用」的指标——而热管理的价值恰恰在后半段。回代这一步是可手算的，判据只有一个比值（成立条件与推导在第 5 讲）：温升按 (1+α) 放大、余量比是 1/(1+α)，α 为内阻增长率。⛔ α 是平台相关量，本课不给数。⚠ 第 ⑤ 步不满足时的正确动作是回到第 ② 步重定窗口，⛔ 不是去把 EOL 的内阻假设调小——那是在改考卷，不是改答案。

★ 本课最容易被读反的一条，先在这里点破：「温度越低越保寿」——它不是错在结论，是错在被当成了无条件的定则。而只把它翻转成「低温不保寿」，读者会朝反方向做出一个同样贵的错误动作，所以这条必须两个方向一起讲。根因只有一句话：老化速率对温度的浴盆型曲线，自变量不只有温度，还有电流。浴盆的右壁（高温副反应）在有没有电流的时候都在；浴盆的左壁（析锂）只在有嵌锂电流时才存在——它的判据是负极电位跌破析锂窗口，而判据本体与限值归 D4-04 高倍率工况下的温差与析锂风险控制 射程，⛔ 本课不给限值。⇒ 你手里那条浴盆曲线，是二维曲面上某一个倍率下的一条截线。把截线当曲线用，两个方向都会出事。方向 A（把「低温保寿」当定则）：冬天不预热就直接上大电流快充，理由是「反正冷着更保寿、还省了加热的电」——就是开头那个平台的动作；它隐蔽在短期数据上看不出来，账记在几年后的容量表上。方向 B（把「浴盆型」当定则、过度纠正），而且这一个更隐蔽：冬天停放时主动唤醒加热，把电池保温到「浴盆底部的最优带」——这个动作看起来完全符合刚学到的结论，而它是错的：停放时没有电流，左壁不存在，曲线在整个低温段退化成单调（越冷越慢），此时加热等于主动把电池搬到日历老化更快的温区，还要付出唤醒与加热的能耗（这笔账与对应的控制动作归 K3-11 热管理域的上下电时序、run-on 编排与休眠期能耗预算 射程）。⇒ 花了电，买到的是更快的老化。⚠ 反过来也要防一句过头话：说「静置时左壁消失」，只是就析锂这一支说的，⛔ 不等于「低温静置在所有机理上都更慢」这个全称成立；若本项目在低温静置数据上看到反常，须单独查因，⛔ 不得默认用 Arrhenius 一句话解释掉。

第二层，必须一起点破：「SOH 还在质保线内 ⇒ 热设计还够用」是读反。SOH 这一个名字下挂着六个不同的量：容量口径 SOH_C、内阻口径 SOH_R、退役端余能检测给出的可用能量（口径差异及其对梯次利用热设计输入的影响归 D6-04 退役动力电池梯次利用的热管理：分散度口径、SOH 分选成组与退役包接口复用决策 射程）、车端 BMS 估出来的那个数（观测器输出，带估计误差与算法版本）、功率口径（给定温度与 SOC 下还能出多大功率，也正是用户直接感知到的那一个）、以及能量口径（能量保持率 ≠ 容量保持率，因为放电过程含内阻损耗）。⚠ 后两个正是沿「容量与内阻」这条线索数必漏的那两条，1.7 专讲为什么——只数到四个，本身就是本课要防的那个漏项。六者不同步，而质保条款通常写的是容量口径，热设计的方程里出现的却是内阻——产热跟的是内阻，不是容量。⇒ 读者会做的具体动作：拿容量维度的质保曲线去判「这个包还能不能满功率快充」「中期改款要不要改冷却方案」，得到的答案系统性偏乐观。⛔ 六个口径各自的衰减速率与它们之间的差都是平台相关量，本课不给数，图上也不给刻度；本课给的是口径纪律：正文与交付物里禁止裸写「SOH」，必须写成 SOH_C 或 SOH_R 并各带定义与测试条件，车端估值单独标注为估计量。

第三层：「老化正反馈会跑飞」是读反，而它的反面「老化是与热无关的慢变量」同样是读反。闭环确实存在——内阻↑ → 产热↑ → 温度↑ → 老化↑ → 内阻↑；但环上两段的时间尺度相差五到六个数量级：热的时间常数在分钟量级，老化的时间常数在月到年量级。⇒ 它不是一个会在使用中跑飞的闭环，是一个逐年抬高工作点的慢漂移。⛔ 两个时间常数的具体值都是平台相关量，本课不给数；这句量级关系只用来判「它会不会跑飞」，⛔ 不得反过来用它去反算任何一个时间常数。⛔ 读者会做的两个方向相反的错动作：① 把它当稳定性问题，加一个限功率的闭环控制去「压住正反馈」——那治的是一个不存在的病，代价是白白牺牲性能；② 把它当成与热设计无关的慢变量，于是照旧用 BOL 内阻校核冷却方案。正确处置是一个一次性的设计动作：把 EOL 内阻作为校核输入回代一遍，也就是钉子二的第 ⑤ 步。⚠ 真正会跑飞的那个正反馈另有其人——热失控前的自产热是同一个时间尺度上的正反馈，机理与特征参数见 D1-03 热失控触发机理与特征参数，⛔ 不得与本课这个慢漂移混为一谈。

最后立一条读法约定，先立后用：本课有两组同名不同量、且量纲不同的符号，⛔ 正文与图上一律不裸写。① R 有两义——Arrhenius 式分母里的那个是摩尔气体常数，全课写 R_g，取 8.314 J/(mol·K)；内阻全课写 R 并带下标标明状态（R_BOL 为初始内阻、R(t) 为服役到 t 时刻的内阻），单位 Ω 或 mΩ。② Q 有两义——容量损失写 Q_loss（单位 Ah 或 %，且须写明基准是额定容量还是 BOL 实测容量）；产热功率写 Q_gen（单位 W）。⚠ 两组在本课都会频繁出现（第 3 讲全是 Arrhenius、第 5 讲全是内阻），代错一个就会被拿去互算或比大小。⚠ 另有一条代入纪律：所有 Arrhenius 式里的 T 都是热力学温度，T[K] = t[℃] + 273.15，⛔ 不许代摄氏度。

全课六讲就按这条主干排。第 1 讲回答「老化这个量该怎么定义」：两条路径、三类损失机理、以及 SOH 的六条口径，并把上面那两组符号钉死。第 2 讲把浴盆曲线讲成曲面上的一条截线：高温端是速率型、低温端是阈值型，两支的判据形式不同，⛔ 公式与规程一律不得互套。第 3 讲讲怎么把数据拟成模型：分温区的活化能、幂律指数、接缝怎么处置，以及拟合参数为什么必须连同置信区间一起交付。第 4 讲讲怎么把模型用到工况上、以及它什么时候不能用：温度谱分箱与累积损伤怎么算成一笔可审计的账，这条算法的三个已知失效，加速试验的边界，微循环的折算边界。第 5 讲讲老化→内阻→产热的正反馈、EOL 校核，以及包内温差在串联段与并联段上方向相反的那一层。第 6 讲把整车质保反推成温度窗口与温差预算，走完五步闭环并回代校核。最后收在动手做的三件交付物上——老化曲线、寿命消耗账、目标修订单，它们正好把两根钉子各验一遍。

第 1 讲　老化的两条路径、三类损失与六条 SOH 口径

这一讲不讲模型，也不给数。它只做一件事：把「老化」这个词拆成几个可以各自定义、各自测量、各自验收的量。理由很实在——本课后面几讲讲的全是「怎么算」，而算错的第一大来源不在算法，在算的对象没有定义清楚。一个写着「老化速率」的数，如果说不清它走的是哪条路径、跟的是哪条曲线、温度取的是包里哪一点，那么它在别的工况下就没有定义：⛔ 既不得沿那几维插值，更⛔ 不得外推。

本讲有四个落点：① 两条老化路径，以及它们之间那个必须显式声明、⛔ 不许默认的合成方式；② 三类损失机理，以及沿这条线索枚举会整类漏掉的东西；③「SOH」这一个名字下面到底挂着几个不同的量；④ 一套贯穿全课的符号纪律。前三项是本课后续全部内容的输入口径，第四项是为了让你在第 3 讲与第 5 讲之间来回翻的时候，不会把两个同名而量纲不同的量代混。

1.1 先把符号钉死：本课有两个 R、两个 Q，而且两组的量纲都不同

这一节看起来是体例，实际上是本课最容易在计算里出事的地方，所以放在最前面。

本课会频繁出现两个都写作 R 的量。第一个是 Arrhenius 式分母上的摩尔气体常数——外部资料与教科书里它通常就写作 R，单位 J/(mol·K)；第二个是内阻，单位 Ω 或 mΩ，它是第 5 讲那条正反馈的主角。两者同名、不同量、量纲也不同，而本课偏偏两个都要频繁用（第 3 讲通篇是 Arrhenius，第 5 讲通篇是内阻）。⇒ 本课口径：气体常数一律改写 R_g；内阻一律带下标标明状态，写 R_BOL 或 R(t)。⛔ 正文与图上禁止出现不带下标、不带单位的裸 R。

同样地，本课会出现两个都写作 Q 的量：Q_loss 是容量损失（Ah 或 %），Q_gen 是产热功率（W）。这两个不但量纲不同，连"变大是好是坏"的方向都不是同一回事。⛔ 正文里同样禁止裸写 Q。

为什么值得为此专门立一节：同名不同量、且量纲不同，是读者最容易拿去互算或比大小的形态。一旦某处写了裸 R，读者在第 3 讲的 Arrhenius 式和第 5 讲的产热式之间只要串一次台，得到的就不是"差一点"，而是量纲级别的荒唐结果。全课的符号与口径约定如下，它对正文、图上标注、交付物三处同时生效：

符号	是什么	单位	本课口径要求
R_g	摩尔气体常数	J/(mol·K)	取 8.314 J/(mol·K)。⚠ 外部资料的 Arrhenius 式常把它写作 R，⛔ 本课一律改写 R_g
R_BOL、R(t)	内阻（新品状态、服役到 t 时刻）	Ω 或 mΩ	随数附 D1-01 动力电池产热机理与产热速率建模 的内阻口径六元组，缺项即为不可用维度
α(t) 与 α	内阻相对增长率，定义式 R(t) = R_BOL·(1+α(t))。⚠ 带 (t) 的是任意服役时刻的函数；不带 (t) 的 α 全课只有一个含义——它在 EOL 那一点的取值，即 α ≡ α(t_EOL) ＝ (R_EOL − R_BOL)/R_BOL	无量纲	⛔ 平台相关量，本课不给数；它怎么用在第 5 讲。EOL 校核里出现的一律是那个 EOL 单值
Q_loss	容量损失	Ah 或 %	必须写明基准是额定容量还是 BOL 实测容量
Q_gen	产热功率	W	产热的口径与边界见 D1-01 动力电池产热机理与产热速率建模，本课不重定义。⚠ 下标的第一段永远标明「这是哪一个量」（gen 还是 loss），要再标「这是哪一支」时往后加第二段，写成 Q_gen,i
T	热力学温度	K	T[K] = t[℃] + 273.15。⛔ 不带下标的 T 全课只有这一个含义，任何一处都不许用它表示可取摄氏度的电芯温度
T_cell、T_in	电芯温度、冷却液进液温度（第 5 讲用）	℃ 或 K	⚠ 它们只在取差值时才允许用 ℃（差值两种单位同值）；⛔ 单独代进 Arrhenius 时一律先换成 K
K_th	从电芯到冷却液的等效散热热导（第 5 讲用）	W/K	⛔ 不写单个字母 K——本课的 K 已经是热力学温度的单位（正文里满是「6368 K」），裸写会让同一页上出现两个量纲互不相干的 K
k	老化速率（k(T, I)、k_cal、k(T+ΔT)/k(T)）	由它自己的定义给出	⚠ 小写 k 是老化速率、大写 K 是开尔文，⛔ 两者不得互读；⛔ 也不得与 K_th 混读
ΔT	包内两颗电芯之间的温差（第 6 讲的温差预算，6.4）	K	⛔ 它不是温升。全课不带下标的 ΔT 只有这一个含义
ΔT_rise	电芯相对冷却液进液温度的温升，ΔT_rise ≡ T_cell − T_in（第 5 讲的温升预算，5.3）	K	⛔ 与 ΔT 是两笔不同的预算——「温升预算」与「温差预算」只差一个字，⛔ 不得当成同一笔
E_a	活化能	J/mol	⛔ 拟合量、分温区取值，本课不给数（第 3 讲）
SOH_C	容量口径的 SOH	%	随数附测试倍率、温度、截止条件与容量基准
SOH_R	内阻口径的 SOH	%	随数附 D1-01 动力电池产热机理与产热速率建模 的内阻口径六元组
EFC	等效满充循环	次	必须写明以哪个容量折算
DOD	放电深度	%	必须写明相对额定容量还是相对当前可用容量。⚠ 循环老化式里那个自变量指的就是单次循环的放电深度，本课⛔ 不另写作 ΔDOD——同一个量两个写法，符号表就永远对不齐
D_tot	累积损伤，到 1 判为耗尽（第 4 讲）	无量纲	⛔ 不写单个字母 D——本课语境里 D 已被 DOD 与扩散系数占着

表里还藏着一条会直接把结果算错的纪律：Arrhenius 式里的 T 一律代热力学温度。T[K] = t[℃] + 273.15 这个换算不是形式主义——T 在 exp(−E_a/(R_g·T)) 的分母上，把 0 ℃ 当成 0 代进去会直接除零，把 −10 ℃ 当成 −10 代进去会得到一个符号相反的荒唐结果，而这两种错在表格里长得都很正常。⇒ 本课凡出现 exp(−E_a/(R_g·T)) 的地方都会重复提示这一句，⛔ 不许代摄氏度。

最后一条符号纪律，它是本讲后半段的正题：⛔ 正文与交付物里禁止裸写「SOH」，一律写成 SOH_C 或 SOH_R，并各自带上定义与测试条件；来自车端估计的那个数单独标注为"估计量"，⛔ 不得与实验室复测值混列在同一张表的同一列。⚠ 这条纪律是本课归纳的口径要求，⛔ 不是任何标准的既有条款；为什么非要这么严，1.7 与 1.8 两节会讲清。

⚠ 与它配套的一条，用来堵住这条纪律最常见的漏法：很多句子里想说的其实不是某一个读数，而是电芯的老化状态本身（「电池越老，能安全上功率的温度越高」「拟合覆盖到多老的电芯」）。这种地方本课一律写「老化状态」，⛔ 不写 SOH——因为 SOH_C 与 SOH_R 不同步、彼此无换算，写成 SOH 读者根本判不出你指的是哪一条曲线。⇒ 全课只有两种合法写法：指读数就写 SOH_C／SOH_R 并带口径，指状态就写「老化状态」。⚠ 引用 D1-01 动力电池产热机理与产热速率建模 的内阻口径六元组时，它原文的第六项写作「SOH」，本课按本纪律改写成「老化状态」，含义不变。

易错点：① 图上为了省地方把下标丢掉——图面窄是最常见的借口，而本课要求图内符号与正文完全一致，⛔ 不许为省地方丢下标；② 把 R_g 与内阻放进同一张表的同一列；③ 引用外部资料时不核对它用的是哪一套符号约定，直接把公式抄进来。

1.2 日历老化：车停着也在老，而停放段常常占了全寿命时长的大头

是什么：日历老化是不通电流也在进行的那一支老化，主要走 SEI 的持续增厚、电解液的缓慢分解、以及正极在高电位下的界面副反应。它的自变量是时间、温度、SOC——其中 SOC 更本质的形态是电极电位，SOC 只是它在工程上的代理量。

为什么是这三个自变量：这几支副反应的驱动力是热激活与电化学电位，与有没有电流无关。温度提供热激活这一半，SOC 通过抬高正极电位、降低负极电位提供反应驱动力那一半。⇒ 由此直接推出一条本课后面反复用到的结论：高温高 SOC 是日历老化最狠的组合——两个自变量同时取到不利侧。第 6 讲的停放策略整节都是从这一条推出来的。

工程量级：⛔ 日历老化速率的具体值是平台相关量（随化学体系、配方、界面工艺而变），本课不给数。可给的是它的结构：日历老化的时间依赖是幂律型而不是线性型（第 3 讲的 t^z 那一项），⇒ 前期快、后期慢。这个结构本身就有工程后果——拿前几个月的数据线性外推到质保末期，会系统性高估损伤；而高估在这里不是"保守所以安全"，它会让你把成本花在一个并不存在的缺口上，也会让你误判"这个方案不可行"。

易错点：① 把日历老化当成"小项"，于是只做循环试验——对多数乘用车的使用画像，停放时长远大于行驶时长，只做循环试验等于把占了大头的那一段完全没测；② 试验时只控温度不控 SOC，于是 SOC 的贡献被混进了温度的活化能里，拟合出来的 E_a 带着一个说不清的偏置，换个 SOC 就不成立；③ 把运输与仓储段整个漏掉——下线到交付之间、备件库存的长期存放，这一段是纯日历老化，而且常常发生在高 SOC 下，恰恰是最狠的那个组合。第三条之所以高发，是因为沿"用户怎么用这台车"这条线索去数场景，运输与仓储整类不在这条线索上。

三条路径与三类损失的映射关系见本讲末的图 01。

1.3 循环老化：「一次循环」本身就是一个需要定义的量

是什么：循环老化与安时吞吐（或等效满充循环 EFC）、倍率、DOD 区间、SOC 中位、温度相关。机理上它主要有三支：脱嵌应力造成的颗粒开裂与电接触丧失、SEI 在新暴露表面上的再生（每一次都要消耗一份活性锂）、以及大倍率下的析锂（第 2 讲专讲）。

为什么"快充与深放电是加速项"这句话不能合成一条结论：这两件事背后是两条不同的机理链——快充加速的是析锂与界面副反应，深放电（大 DOD）加速的是脱嵌应力与相变疲劳。⇒ ⛔ 两者不能互相代替，也⛔ 不能用同一个修正因子去描述。把它们合成一个"严苛度系数"，等于把两条机理链的证据混在一起，此后你既说不清限功率该限在哪，也说不清限 SOC 窗有没有用。

工程量级：⛔ 倍率与 DOD 修正因子的具体形式与取值是平台相关量，本课不给数。本课在这里能给、也必须给的是自变量本身的口径要求，因为它们是两份数据能不能放在一起看的前提：

• EFC 必须写明以哪个容量为基准折算——额定容量、BOL 实测容量、还是当前容量。三者在寿命末期能差出可观的比例，⚠ 这与 C-rate 的容量基准是同一个坑；
• DOD 必须写明是相对额定容量还是相对当前可用容量；
• SOC 中位与 SOC 窗必须一并报出——同样的 DOD，落在高 SOC 段与落在中 SOC 段是两回事。

易错点：① 只报"循环了多少次"而不报 DOD 与 SOC 窗，两份这样的数据不可比，把它们画进同一张图是在造一条不存在的曲线；② 用当前容量去折 EFC——随着容量衰减，同样的安时吞吐在寿命末期会被记成更多的循环，于是数据上凭空长出一段"老化在加速"的假象，而那完全是折算基准造出来的；③ 把窄 SOC 窗内每分钟往复数次的微循环按整循环计数——这一类工况的单次损伤与整循环完全不是一回事，第 4 讲的图 14 专讲它的折算边界。

1.4 两条路径不是相加：「合成方式」是一个必须显式声明的选择

日历老化与循环老化不是简单相加，实际是叠加 + 耦合。工程上通行的做法是分别拟合再合成，而这句话里被跳过的那一步才是要害："合成"至少有三种做法——相加、取大、按某种损伤等效叠加。三种给出不同结果，而通行说法并没有指定该用哪一种。

为什么必须显式声明：耦合是真实存在的，而且是两个方向的：

1. 同时性——行驶期间日历老化并没有停。把停放时长与行驶时长分别算完再相加，重叠的那一段就被算了两次；
2. 耦合项——日历老化改变了界面状态（SEI 的厚度与致密度、电解液的消耗程度），而循环老化正是在这个被改写过的基底上进行的。⇒ 两条路径的损伤互为对方的初始条件，不是两笔互不相干的账。

⇒ 相加会在重叠处重复计一部分，取大会漏计一部分。两种做法都不能说是错的，但它们不是同一个数，⛔ 你不能既不声明又指望别人复现你的结果。

工程量级：⛔ 合成误差的量级是平台相关量，本课不给数。本课给的是纪律：全课统一取一种合成方式，把它写死在模型的适用边界声明里；⛔ 不得把两种做法叠乘，⛔ 也不得在不同工况之间中途换用。另外，合成方式带来的误差要显式列成一行，⛔ 不许把它吸进拟合残差里——吸进去之后，它看起来就是"模型精度不够"，而实际上它是一个可以靠声明消掉的口径问题。

易错点：① 默认相加而不声明——这是最常见的一种，因为公式写出来就是一个加号，没有任何东西提醒你这里做过一次选择；② 停放时长与行驶时长分别算完再相加，重叠段算了两次（就是上面的"同时性"）；③ 换了一版模型顺手换了合成方式，前后两版的寿命账不可比，而没有人发现——因为两版都是"合理的"。

⚠ 由此得到本课一个显式的分类结论：老化路径不是两类，是三类——日历、循环、以及两者的耦合项。把耦合项显式列成第三类的理由很直接：只要枚举停在两条路径上，合成方式就会被默认成相加。⚠ 这条三分是本课归纳的，⛔ 不是既有条款。

1.5 三类损失机理是归因的坐标系，不是三个可以相加的数

把老化按损失了什么来分，通行的是三分法：

• LLI 活性锂损失——SEI 的生长与再生、析锂及其死锂化、电解液还原对锂的消耗。它的特征是"锂被锁走了"，正负极材料本身还在；
• LAM 活性材料损失——正极过渡金属溶出、颗粒开裂、粘结剂失效、脱嵌应力造成的电接触丧失。⚠ 正极侧与负极侧要分开记：两者的诱因、温度依赖与后果都不同，合并成一个"LAM"会把最有用的那一半信息扔掉；
• 内阻增长——SEI 阻抗、界面接触阻抗、电解液电导率下降、集流体腐蚀。

为什么三分法有价值：它把"掉了多少"变成"为什么掉"。同样掉了一成容量，主要由 LLI 造成与主要由 LAM 造成，后续走势完全不同——LLI 有一部分可以靠工况调整放缓，LAM 通常不可逆且会牵连功率能力。⇒ 归因决定的是"接下来会怎样"这个预测，不只是对过去的解释。本课后面所有的外推与反推，用的都是这个预测能力。

它不是三个可以相加的数：LLI 与 LAM 是"损失了什么"，内阻增长是"变得多难走"，三者不在同一个量纲上，⛔ 不能凑成 100% 的份额去做饼图。同一个容量衰减值可以由完全不同的三分法配比造成，⇒ 只知道容量掉了多少，推不出配比是多少。

工程量级：⛔ 三分法的配比是平台相关量，而且它随体系、工况与老化阶段迁移，本课不给数。可给的是归因手段的类型与去向：微分容量／增量容量分析、拆解复测、三电极测量。⚠ 具体规程与判读属试验侧课程的射程，本课只写类型，⛔ 不给任何判读阈值。

易错点：① 把三个量当成可以相加成 100% 的份额；② 只报 LLI／LAM 而不报内阻增长——而热设计要的恰恰是第三个（1.8 讲为什么）；③ 把三分法当成全集来用，下一节专讲它漏了什么。

1.6 沿「损失」这条线索枚举，漏掉的那一类不是损失，是错位

上一节的三分法是一个好用的坐标系，但它不是全集。这里用本课通用的自检两问来数一遍：① 我刚才是沿什么线索数的？② 有没有不在这条线索上、但同样属于这个集合的？

第一问的答案是：沿"电芯损失了什么"这条线索。第二问一问就露出三整类：

• 产气与电解液干涸——胀气把极片与隔膜撑开、电解液被消耗到浸润不足。它是循环末期容量"跳水"的常见真因，而它会被误判成 LAM（表现很像活性材料失效，实际是浸润不足导致的部分区域不参与反应）；
• 电芯之外的欧姆增长——极耳焊点、汇流排、连接件的接触电阻随服役增长。它会被误判成电芯内阻增长，而这个误判有一个很贵的后果：它不随换电芯而改善，因为它根本不在电芯里，它在连接结构里。⚠ 沿"电芯怎么老"这条线索数，它整类不在射程内；
• 电极容量窗口的相对滑移——正负极的容量窗口彼此错开，于是某一极提前撞到截止电压，外部表现就是容量掉。它既没有吃掉锂，也没有吃掉材料。它会被误判成 LLI。

第三类是这一节真正要教的那一条：它之所以能躲过三分法，不是因为它罕见，而是因为它根本不属于"损失"这个类别——它是一种错位。⇒ 沿"有哪几种损失"这条线索数，你数得再仔细也数不到它，而且它不会以"少一条"的形式暴露，清单看起来是完整的。这正是全集类错误最难自查的形态。

同一个自检问题问在"老化路径"那条轴上，还会露出两类既不属于两条路径、也不属于三类损失的东西，它们必须在归因表上单独成行：

• 可恢复的容量与功率变化——低温下可用容量与可用功率下降、长期静置后的电压弛豫与 SOC 估计漂移。它不是老化（温度回来、弛豫完成之后它就回来了），但它会被读成老化，因为测出来的数确实变小了。⚠ 冬天报上来的"容量掉了"里，混着多少是这一类，是每个平台都要自己分清的第一件事；
• 事件型损伤——一次过充、一次深度过放、一次低温大电流、一次热事件。它是一次性的，⛔ 不服从任何速率模型，⛔ 不能被 Arrhenius 或 EFC 吸收掉。把它塞进速率模型，模型会用一个虚高的"速率"去解释一次事件，此后对所有正常工况的预测全都偏。

⚠ 上面这五类都是本课归纳补出的，⛔ 不是既有条款。⛔ 其中各类的起始条件与量级同样是平台相关量，本课不给数——本课在这里只交付"它存在、它长什么样、它会被误判成哪一类"。至于电芯之外那一类里的非电池对象（弹性体与密封件的老化归 H4-01 密封材料（EPDM/HNBR/氟胶）选型 射程，导热界面材料的高温存储归 H5-03 TIM 可靠性、泵出与老化 射程），本课只给去向，⛔ 不给任一限值与温区。

正确处置只有一条，而且它是可验收的：让这五类显式成为归因表的一行，取值为零时把理由写在旁边——"在本模型覆盖的工况与老化状态区间内取零，理由是……"（⚠ 按 1.1 的纪律写「老化状态」，⛔ 不裸写 SOH）。⛔ 不许因为表里没有这一行就当它不存在。理由很实在：默认值不会被任何工况覆盖到，它不会在评审里被人问起，也不会在验证里被测出来；一旦工况越界，它就是一段未定义行为。

1.7 「SOH」这一个名字下面挂着不止两个量

到这里为止，讲的都是"老化"这件事本身。这一节换一个角度：当有人递给你一个写着「SOH」的数时，你拿到的到底是什么。

常见的数法是两条曲线——容量口径与内阻口径。再问一次自检的两问，第一问的答案是"沿容量与内阻两条曲线这条线索数的"，第二问一问，就露出另外四个也叫 SOH、而且确实在流通的量：

1. SOH_C 容量口径——还能装多少电。⚠ 报它必须同时写明：用什么倍率、什么温度、什么截止条件测出来的容量，以及分母是额定容量还是 BOL 实测容量；
2. SOH_R 内阻口径——同样电流下要发多少热、还能出多大功率。⚠ 报它必须随数附上 D1-01 动力电池产热机理与产热速率建模 的内阻口径六元组（脉冲宽度／温度／SOC／电流方向／电流幅值／老化状态——⚠ 第六项在 D1-01 动力电池产热机理与产热速率建模 原文里写作「SOH」，本课按 1.1 的纪律改写成「老化状态」，含义不变：它问的是这个内阻数测在多老的电芯上），本课直接沿用、⛔ 不重新定义；
3. 余能检测给出的可用能量——退役端口径，梯次利用进第二段生命时以它为准。它既不等于 SOH_C 也不等于 SOH_R：能量口径把放电过程中的内阻损耗一并算了进去，⇒ 它同时受两条曲线影响；
4. 车端 BMS 估出来的那个数——它是观测器输出，带估计误差与算法版本，是在整车上、非理想工况下算出来的，与实验室拆机复测不是同一个数；
5. 功率口径——在给定温度与 SOC 下还能出多大功率。沿"容量与内阻"这条线索数必漏，而它恰恰是用户能直接感知的那一个（"充得慢了""踩下去没劲了"说的都是它）；
6. 能量口径——能量保持率 ≠ 容量保持率，因为放电过程含内阻损耗。

⚠ ⛔ 六者两两之间都没有通用换算。这一点比"它们不相等"更强：不是"差一个系数"，是这个系数不存在——因为它们跟的机理不同，比值本身随老化阶段迁移。

为什么这一堆量会被混列：因为它们其实在回答两个正交的问题，而"SOH"这个名字把两个问题合并成了一个词。⚠ 下面这个两轴的数法是本课归纳的，⛔ 不是任何标准的既有条款：

• 问题一：测的是哪个量？——容量／内阻／能量／功率／余能可用能量；
• 问题二：这个数是从哪来的？——实验室复测，还是车端估计。

上面六条里，前三条与后两条答的是问题一，第 4 条答的是问题二。⇒ 把它们并排列进一张表的同一列，等于把两个不同问题的答案排成了一行。

关于第 3 条的标准去向：余能检测的规程有对应的国家标准，即 GB/T 34015（车用动力电池回收利用：余能检测），它管的是退役电池可用能量的检测方法。⚠ 本课未独立核对过该标准的原文，故只写标准号与它管什么，⛔ 不写任何试验条件、判定门槛与条款内容；版次与年份以现行目录为准，引用前须核。口径差异及其对梯次利用热设计输入的影响，归 D6-04 退役动力电池梯次利用的热管理：分散度口径、SOH 分选成组与退役包接口复用决策 射程。

易错点：① 把这几个口径的数放进同一张表的同一列去画趋势——那条趋势线是拼出来的，不对应任何一个真实的量；② 拿 BMS 估值当作寿命模型的标定输入，而不标注它是估计量、也不问它的算法版本与估计误差；③ 在退役场景里继续用车端口径去定分选档位。

1.8 热设计跟的是内阻那一条——而它与容量那一条不同步

六个口径里，热设计只跟其中一个：SOH_R。这不是偏好，是方程决定的。

为什么是内阻而不是容量：热设计的输入是产热。产热的不可逆项以实测电压差为准，或退一步写成 I²·R(t)（两种写法的口径与边界见 D1-01 动力电池产热机理与产热速率建模）——这两种写法里都没有"容量"这个量。⇒ 容量口径的数不管多好看，它进不了热的方程。⚠ 反过来说也成立：SOH_C 管的是"还能装多少电"，那是续航与质保的语言；SOH_R 管的是"同样电流下要发多少热、还能出多大功率"，那才是热管理的语言。

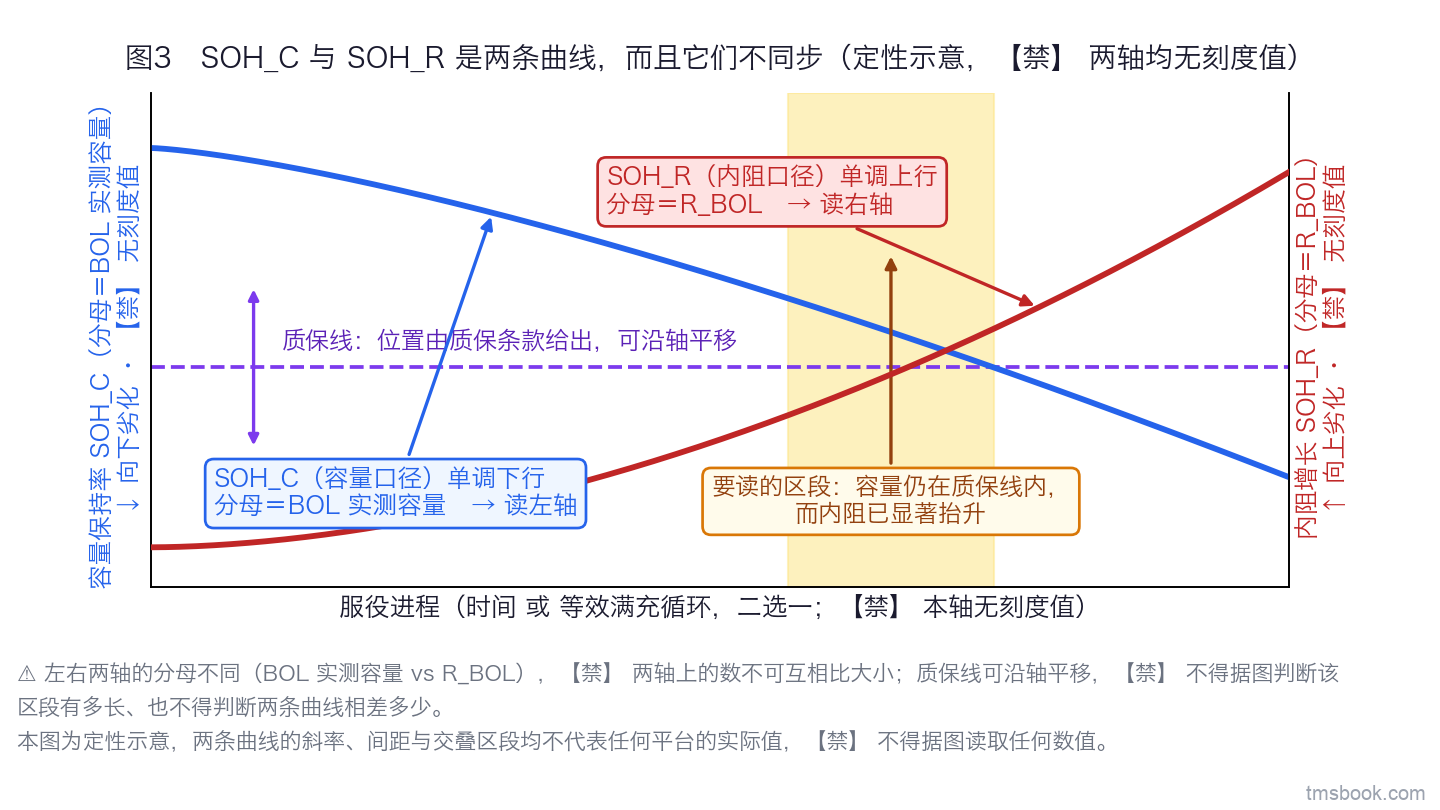

而两条曲线不同步：容量掉主要由 LLI 与 LAM 驱动，内阻涨主要由界面阻抗与接触阻抗驱动（1.5 的三分法在这里第一次派上用场）。机理不同，速率就不同，⇒ 一颗电芯完全可以容量还在质保线内，而内阻已经显著抬升。

⛔ 这就是本课要点破的一条读反：「SOH 还在质保线内 ⇒ 热设计还够用」。它读起来天经地义，而它把两个不同口径的量当成了同一个量。质保条款写的通常是容量口径，热设计要的是内阻口径；容量维度的报表一切正常的时候，热的账早就不是当初那回事了。⇒ 读者据此会做出的具体错误动作有两个，都不便宜：

• 拿容量维度的质保曲线去判"这个包还能不能满功率快充"——那件事要看 SOH_R 与功率口径，容量口径答不了；
• 中期改款沿用 BOL 的冷却方案，理由是"质保数据显示容量还很好"——这条理由本身就用错了口径，而它听起来是有数据支撑的。

工程量级：⛔ 两条曲线各自的衰减速率、以及它们之间的差，都是平台相关量，本课不给数，图 03 的两轴也不设刻度值。本课在这里交付的不是数，是口径纪律（1.1 已立）：禁止裸写「SOH」，一律写 SOH_C 或 SOH_R 并各带定义与测试条件。可给的另一样东西是方向：两者都单调劣化，但驱动机理不同 ⇒ 它们的比值随老化阶段变化，⛔ 不存在一个可以通用的换算系数。

易错点：① 用 SOH_C 线性反推 SOH_R——那需要一个不存在的换算系数；② 拿质保条款里的容量保持率门槛当成热设计的 EOL 定义——两者是不同口径下的不同门槛，热设计的 EOL 应当由 SOH_R 定义（第 5 讲把这条落成可手算的校核判据）；③ 报 SOH_R 时不随数附上 D1-01 动力电池产热机理与产热速率建模 的内阻口径六元组，于是这个数不可复现。⚠ 关于第 ③ 条要多说一句边界：那套六元组管的是"一个内阻数怎么才算可复现"，它不是用来判一个老化速率可不可复现的，⛔ 两者不得互相代入。

本讲小结：老化路径不是两类是三类——日历、循环、以及两者的耦合项，而"合成方式"（相加／取大／损伤等效叠加）是一个必须显式声明、⛔ 不许中途换用的选择，公式写出来就是加号，默认相加几乎必然发生；损失机理的三分法 LLI／LAM／内阻增长是归因的坐标系而不是三个可相加的份额，沿"损失"这条线索枚举会整类漏掉产气与电解液干涸、电芯之外的欧姆增长、以及电极容量窗口的相对滑移，最后一类漏得最隐蔽因为它根本不是一种损失，是一种错位；另有两类既不属于路径也不属于损失——可恢复的容量与功率变化（不是老化，但会被读成老化）与事件型损伤（一次性，⛔ 不进任何速率模型），它们必须在归因表上单独成行，取值为零也要写明理由；「SOH」这一个名字下面至少挂着六个量，它们回答的是"测的是哪个量"与"这个数从哪来"两个正交的问题，⛔ 六者之间不存在通用换算，⇒ 全课禁止裸写「SOH」，一律写 SOH_C 或 SOH_R 并各带定义与测试条件；热设计只跟 SOH_R，因为产热的方程里没有容量这个量，而质保条款写的通常是容量口径，⇒「SOH 还在质保线内 ⇒ 热设计还够用」是一条会让你在中期改款上判错的读反；最后是符号纪律：气体常数一律写 R_g、内阻一律带下标写 R_BOL 与 R(t)、容量损失写 Q_loss、产热功率写 Q_gen，Arrhenius 里的 T 一律代热力学温度，⛔ 正文与图上都不许出现裸 R 与裸 Q。
