C2-11 空调箱 NVH：风噪/风门异响/鼓风机噪声/再生噪声
课程代码 C2-11 · 板块 C 乘员舱空调与 HVAC / HVAC 空调箱（总成） 时长 约 4.0 小时（7 讲） 前置 C2-04 鼓风机与蜗壳设计；C2-07 风道设计与出风分配；体系外前置（需自备）：NVH 与频谱分析基础 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 C2-11 大纲的完整展开版
引言：先判路径、再判声源，最后才谈治法——顺序颠倒的代价不是效果打折，是投入全部落空
一台空调箱装在燃油车上跑完三年没有一条噪声投诉；同一份图纸、同一家供应商、下线抽检的声压值也一样，换装到某纯电 SUV 平台上，第一批用户反馈里就冒出三种描述：「三档特别吵，二档四档都还好」、「出风口有咝咝声，新车没有，开了三个月才有」、「关掉空调之后仪表台还在嗡」。硬件一个字没改，变的是它周围的安静程度——发动机原本给空调声盖着的那层宽带掩蔽没有了（掩蔽消失这条机理，以及它推出的那条「目标值必须按本平台重定、⛔ 禁止抄上一代」的纪律，第 1 讲展开）。
接下来最常见的处置方式，是围着「哪儿吵」打转：拿听诊器或手机声压 App 沿着空调箱走一圈，找出最响的那个位置，然后就在那里动手——贴一块吸声棉、换一台更安静的鼓风机、把风门执行器调慢一点。⛔ 这条线索从第一步就问错了：它问的是声从哪里出来，而攻关第一步要问的是声是从哪条路径来的。两者在物理上不是一件事，而后者恰恰有一组不需要任何专用声学设备的判据可以先答。上面那三条投诉，正确的第一动作分别是去看一张转速扫描图、去看风道里这三个月长出了什么、去把安装点断开——没有一条是从更换鼓风机开始的。
这是一门分诊课，不是一本降噪手册。它的输入是一台已经装到车上、被判为「吵」或「有异响」的空调箱；输出是两样东西：一份说得清「声走哪条路径 · 根子在哪一类源 · 改哪一处 · 拿什么复测」的处置方案，以及一套能写进 SSTS 的验收条款。本课 own 的是空气侧的气流噪声与再生噪声、箱内风门机构异响、空调箱这一级的结构声路径判据，以及这几类源的验收条款该长什么样与总成级的验证编排。凡不 own 的——鼓风机本体的气动噪声治法（C2-04 鼓风机与蜗壳设计：风量—噪声平衡）· 出风口本体与格栅极限摆角的量化校核（C2-07 风道设计与出风分配（吹面/吹脚/除霜））· 执行器与止点自学习（C2-03 风门驱动电机与执行器（步进/有刷/PWM）选型）· 隔振件、模态规避与接附点动刚度（I4-02 压缩机/泵/风扇的振动隔离设计／I4-03 模态、共振规避与结构 NVH 设计／I4-04 热管理部件安装点动刚度：接附点阻抗目标设定、测量与接口验收）· 冷媒侧的流致噪声（G4-02 热力膨胀阀（TXV）与孔管节流／L6-03 制冷剂回路流动与相变噪声的试验诊断）· 整车级目标分派与多源仲裁（L6-05 整车级热管理 NVH：噪声目标分派、静态工况验证矩阵与多源归属仲裁）· 气动噪声与结构声辐射仿真（J5-05 声学 CAE：气动噪声与结构声辐射仿真，其箱内非稳态流场输入承 J4-04 HVAC 空调箱总成级 CFD：箱内建模、开度扫描与内漏标定）· 量产下线工位与节拍（C2-14 空调箱总成的量产工艺、合箱路线与下线（EOL）检测）——本课只做到分诊与转出这一步，⛔ 不给限值、不给条款内容、不给等级号；逐条去向在第 1 讲末集中给全。⚠ 「本课不 own」⛔ 不等于「本课不涉及」：分诊必须把每一类可能的源都过一遍，只是过完那一步就转出去。本课引用到的标准一律只写标准号与它管什么，⚠ 版次与年份以现行目录为准、引用前须核，⛔ 不写条款内容、不写测点布置与限值。⚠ 下面这份清单是封闭的——正文里凡点名一个标准，都在这里，⛔ 没有第二处：ISO 3744 声压法测定声功率级 · ISO 5128 与 GB/T 18697 车内噪声测量 · ISO 532 系列 响度计算 · IEC 61672 体系（声级计与频率计权；A 计权各频带的衰减值按它查，见 1.2 与 6.3，⛔ 本课不给数） · DIN 45692 一类的尖锐度算法（6.2，本课未核该标准原文，⛔ 只写去向、不写算法内容）。另有一处连标准号都不给的：转子平衡等级标准体系（1.6 与 4.1，⛔ 等级号与不平衡量限值一律不给）。
钉子 A —— 先分路径、再分声源，最后才谈治法；这三步的顺序不能颠倒。空气声与结构声的治法是互斥的：治空气声靠流道几何、局部流速与吸声，治结构声靠隔振、模态规避与阻尼。判反了不是效果打折，是投入全部落空——给一个结构声问题贴满吸声棉，声压一分不降；给一个管道空气声问题换更软的隔振垫，同样一分不降。⇒ 而路径判定有独立于声源判定的判据，它可以、也必须先做：关掉压缩机（鼓风机照转）声还在不在 · 声随鼓风机档位变还是随压缩机负荷变 · 堵住出风口之后是否显著下降 · 断开安装点或把空调箱整机悬吊之后是否显著下降。四问全部不需要先知道声源是谁——它们量的只有「声还在不在」这一件事，所以能排在最前面、也最便宜。第 1 讲把这四问排成一条链并说明它们为什么是这个顺序，第 2~4 讲按路径分三讲展开，第 5 讲给出每一问对应的测量手段。⚠ 四问的判定门槛（「显著下降」到底是多少）属平台与工况相关量，本课⛔ 不给数：判据是同一测点、同一档位、改前改后可复现，不是某一个 dB 值。
钉子 B —— 声音从哪里出来，不等于声源在哪里。发声体（把振动或脉动转成可听声的那个面）与激励源（提供能量的那个机制）在物理上是两件事，中间还隔着传播路径与放大环节。本课要讲的几类误诊全是这一条的实例：再生噪声从格栅出来、根子在上游几十毫米的一条飞边；结构声从仪表板面辐射、根子在鼓风机的不平衡量与接附点的动刚度；共振档位在某一档特别吵、根子不在气动而在支架模态；冷媒侧的两相流噪从出风口出来、根子在蒸发器芯体里。⇒ 这根钉子的可操作形式是一句问句：我现在听到声音的这个位置，是发声体还是激励源？——答不出来就不许动手改硬件。第 1 讲立题，第 2 讲（再生噪声）与第 4 讲（结构声）各是它的一次极端形态，第 5 讲给出把两者分开的方法。
两根钉子合起来是一句话：先答「走哪条路」，再答「谁在发」，最后才轮到「怎么治」；而「最响的地方」不是这三问里任何一问的答案。
★ 还有一句话是本课最容易被读反的，先在这里点破：「降噪措施的效果是单调的——加上去最好，最差也就是没用，不会更吵。」这句话听起来毫无问题，几乎没有人会怀疑它；而它会让读者在三个不同的讲里各做错一次，并且三次都是做了措施之后比不做更吵。
会做错的第一个动作：哪儿吵往哪儿贴吸声棉。棉一旦贴进高速流道，它自己就变成两个新的声源——(1) 棉的边缘暴露在气流里，形成一处新的再生噪声源，机理与一条飞边、一个装配台阶完全相同；(2) 棉占掉了流通截面，而局部流速 u = Q／A，气动噪声按 W ∝ u^(5~6) 标度 ⇒ 在总风量不变的口径下，把有效截面缩到 0.8 倍就等于把该处噪声抬高 4.8~5.8 dB（这笔账第 2 讲会算出来）。⚠ 方向性声明：该式假定总风量不变，实际缩截面还会抬高系统阻力、把风机工作点推着走 ⇒ 它给出的是上界，⛔ 不得反过来拿它论证「实际不会更吵」。⇒ 正确动作：棉只贴在低速区、边缘一律做包边或压条、并在贴之前把它占掉的截面记进这笔账。⚠ 射程限定：错的不是「用吸声棉」这件事，错的是「只算它的吸声收益、不算它引入的新源与截面损失」；贴在低速区、边缘处理到位时，它是正确且常用的手段。
会做错的第二个动作：低频嗡鸣治不下去，就一路换更软的隔振垫。隔振量由激励频率与安装系统固有频率之比决定，而只有这个比值大于 √2 才开始隔振，小于 √2 是放大。垫子变软 ⇒ 固有频率下移 ⇒ 它迟早会扫进鼓风机常用档的转频带，于是原本没问题的某个低档从隔振区掉进放大区、反而更吵；同时静挠度上升，越过限位间隙之后又变成一个新的撞击源。更根本的一层是：隔振靠的是界面上的阻抗突变，接附侧骨架本身动刚度不足时，「软垫 + 软骨架」串起来根本没有突变，垫子再软也换不来隔振量（第 4 讲；接附点动刚度的目标设定、测量与接口验收去向 I4-04 热管理部件安装点动刚度：接附点阻抗目标设定、测量与接口验收）。⇒ 正确动作：先量接附点动刚度、再定垫子刚度；换垫之后要重扫全部档位，⛔ 不许只测原来吵的那一档。⚠ 射程限定：接附点动刚度足够、且新的固有频率仍远离常用转频带时，把垫子做软确实有效。
会做错的第三个动作：为了消掉风门的咔哒声，把执行器行程速度调慢。降速对三种风门异响里的两种有效、对第三种方向恰好相反：间隙冲击（clunk）与顶止点撞击的冲击能量随接触瞬间的相对速度平方走，降速确实降；而 stick-slip 爬行是低速下静摩擦与动摩擦交替形成的张弛振荡，摩擦特性的负斜率区正落在低速侧 ⇒ 降速是把机构送进自激区。⇒ 实际发生的是：咔哒没了，两周后投诉换成「吱吱」的爬行声，而爬行声带明显的抑扬感，主观烦恼度比原来的咔哒更高。⇒ 正确动作：行程速度存在一个上下都不能越的窗口——上界由冲击定、下界由 stick-slip 定；⚠ 两个边界都必须在热老化后复测，因为老化会同时抬高间隙、改变摩擦特性，把窗口从两头挤窄（第 3 讲；窗口的上下界属平台相关量，⛔ 本课不给数，须按本项目机构实测确定）。
三次做错的共同机理，也是本课要你带走的动作：每一条降噪措施都同时改变了别的东西，而那个「别的东西」往往正是另一类声源的发生条件。⇒ 由此立两条硬纪律（★ 本课归纳，⛔ 不是任何既有规范里的条款）：① 每加一条措施，回到第 1 讲的声源与路径两张表逐类问一遍「它给哪一类新增了发生条件」；② 措施验证必须测同一组完整工况（全部档位 × 全部送风模式 × 老化前后），⛔ 不许只测原来吵的那一个点——上面三次做错里有两次，正是靠「只测那一个点」躲过验证的。
最后是全课的读法约定，先立后用。① z 有两义：叶片通过频率式里的 z 是叶片数（无量纲），声成像分辨率近似式里的 z 是阵列到声源的测距（m）；两者毫无关系，出现时一律连定义与单位一起写，⛔ 禁止跨式沿用。② A 也有两义：本课的量符号 A 只指流通截面积（m²，用在 u = Q／A 与截面兑换率里），而「A 计权」里的 A 是频率计权的名字、不是量符号，⛔ 两者不得混写。③ 频率一律带下标区分：激励频率 f（Hz）· 转频 f₁（Hz）· 安装系统固有频率 f_n（Hz），⛔ 禁止裸写 f 去指固有频率。④ d 与 D 不同：d 是涡脱落判据里阻挡体的特征宽度或后缘厚度（m，全课取法统一、⛔ 不中途换用），D 是声阵列孔径（m）。⑤ 本课给出的每一个 dB 数值，都是同一台系统、同一个测点上改前改后的差值，⛔ 没有一个是绝对声压级——绝对限值全部属平台相关量，本课一律不给（限值从哪来，第 6 讲交代）。⑥ m 也有两义：第 3 讲冲击能量式 E = ½mv² 里的 m 是接触瞬间参与冲击的等效质量（kg，⛔ 它不是门体的质量、更不是空调箱的质量），第 4 讲隔振式 f_n = (1／2π)·√(k／m) 里的 m 是经该安装点承载的被隔振质量（kg，即空调箱总成落在该安装点上的质量份额）；两者同为质量、单位相同，取值却来自完全不同的两个系统，⛔ 两处不可互相代入。⚠ 与 z 一样，它最危险的地方在于代进去照样算得出一个数来，没有任何东西会报错。⚠ 另有一条要先说清：本课后面用到的几套分类（激励源、传播路径的细分、再生噪声的发生位置、风门异响的形态、声源定位方法、验收条款、验证编排的两个维度）★ 都是本课归纳出来的判据，⛔ 不是任何标准或既有规范里的既成分类，各讲会逐一标明。
全课七讲就按这条主干排。第 1 讲把地基立起来：电动车改变的到底是什么、评价口径为什么从「够不够安静」变成「好不好听」、座舱里与空调有关的激励源按物理本质归成六类（★ 其中共振刻意不在这张表上——它是路径上的放大器不是源，把它当成源就会跑去改叶轮）、空气声／结构声这个二分之下为什么还要再细分四条路径、四问分诊链，以及本课与邻课的边界声明。第 2 讲讲空气侧：气流噪声的三支机理、W ∝ u^(5~6) 这条标度的正确用法与它的射程（⛔ 不得跨几何比较、不得用于算绝对声压级）、由 u = Q／A 推出的截面兑换率、再生噪声的四类发生位置（其中制造装配引入与服役期演化两类根本不在设计图上，却是「新车安静、三个月后咝咝」的主要来源）、四条治法各自要回查的账，以及格栅叶片哨音的判读法与电动扫风叶片带来的工况权重变化。第 3 讲讲风门异响：三种能量释放形态 + 热老化这条把三种形态的发生条件整体平移的演化轴、驱动链间隙的逐环拆账、顶止点撞击为什么是正常功能的产物而不是故障、stick-slip 为什么必然发生在低速侧、行程速度窗口，以及本讲的边界（只管执行器驱动的箱内风门）。第 4 讲讲结构声：从不平衡量到面板辐射的五段传递链与每一段的控制量、转频链与叶片通过频率链是两条互不相干的判据链（⛔ 不得互推）、隔振唯一的那条判据、上面第二个错误动作、隔振垫治不了软骨架、共振作为放大器的判读，以及壳体板面辐射里加筋与阻尼片治的不是同一件事。第 5 讲讲测量与定位：台架与整车是两套口径、量的根本不是同一个物理量；定转速频谱与转速扫描图各回答什么；转速—频率平面上斜线、水平带与整体抬升三种形态的几何判据；阶次分析为什么是频率视图的对偶；声源定位四法及其适用域——★ 低频结构声不能靠声成像定位，这是分辨率的物理下限决定的，不是设备档次问题；以及最便宜也最被低估的那一类方法。第 6 讲讲判与写：四个声品质指标各量什么、★ 它们的标准化程度并不一样（有的有国际标准、有的只有行业常用算法、有的根本没有 ⇒ 写进 SSTS 时必须连算法与版本一起写，否则数值不可跨软件比较、也就不可验收）、为什么总声压看不见音调与异响、主观描述词与客观指标的对应只能当启发式用，以及验收条款的五个类别与它们各自的判定形态。第 7 讲回到流程：NVH 为什么必须在架构阶段介入、架构期要拿到的四张入场券、量产下线噪声抽检的做法与判定限的余量拆账（余量不够则误判率高到工位没法用，留太多则抽检形同虚设）、以及总成级验证编排为什么是二维的。最后收在两条案例决策链与一次课堂实操上——你要交出的是 Colormap 判读、声源定位图、措施对比表，外加一份验收条款草案。
学完这门课，你要能当场做四件事：把一段噪声按频谱与阶次特征归到本课这几类里的一类 · 定位再生噪声的发生位置并给出结构改善方案 · 判出风门异响属于哪一种机构根因 · 写出一套不只有总声压的空调箱 NVH 验收条款。这四件事分别由第 1、5 讲，第 2、5 讲，第 3 讲，第 6、7 讲支撑，最后在课堂实操里各验一遍。
第 1 讲 分诊：先分路径、再分声源，最后才谈治法
一次空调箱的噪声抱怨送到工程师手上时，它长成一句话：「三档特别吵」「出风口有咝咝声」「一开空调仪表台就嗡」。这一讲不教任何一条降噪措施——贴棉、倒圆、放大截面、换隔振垫、加筋贴阻尼，全部是第 2 讲往后的事。这一讲只做一件事：把那句抱怨变成一个有归属的判断，而这个判断的形式恰好是两格——哪条传播路径 + 哪一类激励源。
为什么值得花整整一讲在动手之前：因为空气声与结构声的治法是互斥的。给一个结构声问题贴满吸声棉，声压一分不降；给一个管道空气声问题换更软的隔振垫，同样一分不降。判反了不是效果打折，是投入全部落空。更要命的是，误判在验证阶段还会伪装成「措施力度不够」——于是再贴一层棉、再换一副更软的垫，钱一路花下去，方向从第一步起就是错的。
这一讲交出六样东西：一条解释「为什么同一台空调箱换个平台就开始被投诉」的机理（1.1）；一条把验收表从一栏撑成五栏的口径变化（1.2）；一根贯穿全课、四类误诊全是它的实例的钉子（1.3）；一条锁死动作次序的纪律（1.4）与它可当场执行的形式——四问分诊链（1.5）；两张必须在动手前画出来的全集——激励源全集（1.6）与传播路径全集（1.7）。最后 1.8 把边界钉死：哪四件本课负责判到底，哪八件本课只负责认出来然后转出去。
1.1 电动车改变的是座舱的本底，⛔ 不是空调箱本身
是什么。燃油车里，发动机噪声为座舱提供了一层宽带掩蔽（masking）：空调的沙沙声、风门的咔哒声，很大一部分被这层底噪盖在下面，用户听不到，也就不会投诉。纯电车在怠速与低速工况下没有这层掩蔽，座舱本底整体下降，原本被盖住的空调声全部露出来。⇒ 同一台硬件、同一个声压值，在两个平台上的主观结果可以完全相反：装燃油车合格，装电动车投诉。
为什么。人耳对一个声音的可闻性，取决于它与同频带本底的关系，而不是它的绝对值。掩蔽消失，等于把判据的分母换掉了——分子（空调箱自己发出的声）一个字没动，判据的结果却翻转。⇒ 这条直接推出一条动作纪律，本课后面每一次谈到目标值都要回到它：
空调箱的 NVH 目标值必须由本项目按本平台的本底重新确定，⛔ 禁止抄上一代平台。
取值口径。本底噪声、掩蔽量、目标声压全部是平台相关量，⛔ 本课不给数——它们随车型定位、隔声包设计、驱动系统与竞品标杆而变，须由本项目按本平台实测确定。这不是本课回避，是给出任何一个具体值都会被误用成「可以照抄的门槛」。
易错点。把「上一代同款空调箱没投诉」当成本平台的通过依据。那是拿一个不同分母下的结论来用——上一代的分母里有发动机，这一代没有。⚠ 这条错误极其隐蔽，因为它披着「有历史数据支撑」的外衣，在评审会上比「按新平台实测重定」听起来更硬。第 7 讲讲架构期的四张入场券时，其中「目标值来源」那一张要挡的正是它。
1.2 评价口径从「够不够安静」变成「好不好听」：总声压看不见的那三类
是什么。总声压——尤其是 A 计权单值——是一个能量域的求和量，宽带成分主导它。一根强音调峰、一次咔哒、一段缓慢滑移的哨音，在这个单值上几乎看不出来，而它们正是用户会打电话投诉的东西。
为什么。能量求和把「能量分布在哪」这一维信息整个丢掉了，而人的烦恼度对分布极其敏感。分贝算术给出的两个恒等值可以把这件事说死：
- 10·lg2 = 3.01 dB——两个等强源合并，总值只涨 3.01 dB。反过来读：把一个比主控源弱不少的成分完全砍掉，总值几乎不动。⇒ 这就是为什么「砍掉次要源往往看不出效果」，也是为什么必须先定位主控源再动手（第 5 讲整讲讲这件事）。
- 20·lg2 = 6.02 dB——幅值翻倍。⚠ 这两个常数不可混用：前者用于能量（声功率、声压平方）叠加，后者用于幅值（声压本身）倍率。全课统一保留两位小数。
还有一层来自计权本身：A 计权对低频的衰减比中高频大，⇒ 低频的结构声嗡鸣在 A 计权总值上被进一步压低——用户抱怨「仪表台嗡」的那个东西，恰恰是这个单值最看不见的。⛔ 本课不给任何具体的计权衰减 dB 值；计权表按现行的声级计与频率计权标准（IEC 61672 体系）查，版次与年份以现行目录为准、引用前须核。
推出什么。验收表因此必须在「各档声压上限」这一栏之外，再多出四栏——声品质型、有无型、一致性型、时间型。前三类的共同点是：总声压这个单值看不见它们；第四类（时间型：老化后与耐久后复测、下线抽检判定限）的共同点是另一条——任何一次测量都只给出「现在」，而它量的是「会不会变坏」（第 3 讲那条热老化演化轴唯一的验收落点就在这一类上）。⇒ 量值型加上这四类，正好是第 6 讲 6.4 那张五类全集；本讲只把「为什么不能只写一栏」这件事立住，全集本身第 6 讲再画。
取值口径。本条给的是判据不是数：任何一条只写「各档声压不超过某值」的验收条款，都不足以拦住本课四类噪声中的三类。限值本身是平台相关量，⛔ 本课不给数。
易错点。把「多加几个声品质指标」理解成把标准提严。它不是提严，是补上原来根本没测的那几维。两者对应的工程动作完全不同：提严要求的是降噪（改硬件），补维要求的是先建起测量方法与判定方法（改流程与工装）。把后者当成前者，会在项目上排出一个错误的动作序列——先去改叶轮，而手里还没有一把能量出「有没有音调」的尺子。
1.3 声音从哪里出来，不等于声源在哪里
是什么。这是全课第二根钉子，本课四类噪声的误诊全部是它的实例：
- 再生噪声——从格栅出来，根子在上游几十毫米处的一条飞边；
- 结构声——从 IP 面板辐射，根子在鼓风机的不平衡量与接附点的动刚度；
- 共振档位——在某一档特别吵，根子不在气动而在支架模态；
- 冷媒侧的两相流噪——从出风口出来，根子在蒸发器芯体里。
为什么。发声体（把振动或脉动转成可听声的那个面）与激励源（提供能量的那个机制）在物理上是两件事，中间隔着传播路径与放大环节。能量在源上产生，在路径上传递，在发声体上变成声——三者可以相距很远，而人耳只知道最后一处。
⇒ 这根钉子的可操作形式是一句问句，本课要求在动手改硬件之前必须先答出来：
我现在听到声音的这个位置，是发声体还是激励源？——答不出来就不许动手改硬件。
易错点。拿听诊器或手机声压 App 找「最响的位置」，然后就在那里改硬件。这正是本课误区里「把再生噪声当成鼓风机噪声、换了一台更安静的鼓风机却没用」那一条的形态：最响的位置是发声体，而钱要花在激励源上。⚠ 这个错误之所以反复发生，是因为「哪儿响改哪儿」在直觉上无懈可击，而且它确实能测出来——它给出的是一个真实的测量结果，只是那个结果回答的不是被问的那个问题。
1.4 三步顺序锁死：先判路径、再判声源，最后才谈治法
是什么。本课把一次空调箱 NVH 攻关拆成三步，而且顺序锁死、不许颠倒：
- 判路径——空气声还是结构声，落在 1.7 那四条细分路径的哪一条；
- 判声源——1.6 那六类激励源里的哪一类；
- 才谈治法——治法由前两步的组合唯一决定。
为什么顺序是这个顺序。关键在于：路径判定有一套独立于声源判定的判据。关空调是否消失、随鼓风机档位变还是随压缩机负荷变、堵住出风口是否显著下降、断开安装点或整机悬吊是否显著下降——这四问全部不需要先知道声源是谁，它们量的只是「声还在不在」这一件事。既然它们不依赖第二步的结论，就可以排在最前面；而它们又不需要任何专用声学设备，所以也最便宜。⇒ 于是「独立」与「便宜」两个理由指向同一个次序。
反过来看第二步为什么不能先做：声源判定要用频谱、阶次、转速扫描，要么上台架、要么上声阵列，代价高一个量级；而且在路径没定的情况下，声源定位的结果会被发声体带偏（1.3 那根钉子），做出来的图看着漂亮，指向的位置却是错的。
⇒ 这就是全课第一根钉子的可执行形式：先分路径、再分声源，最后才谈治法。第 2 至第 4 讲正是按路径分成三讲展开的，第 5 讲给出每一问对应的测量手段，本课的案例链第一步也都是分诊，⛔ 不是从更换鼓风机开始。
易错点。把「声大的地方」当成路径的起点。听诊器在出风口听到最响，推不出这是管道空气声——结构声完全可能从出风口附近的 IP 面板辐射出来，两者在耳朵的位置上根本分不开。「最响」是一个关于发声体的观测，而路径要靠「改一个条件、声变不变」来切，这是两种不同性质的证据。
1.5 四问分诊链：每一问只切一刀，四问按代价从低到高排
是什么。把 1.4 的次序落成四个可以在车上当场做完的动作：
| 序 | 问什么 | 结论怎么读 |
|---|---|---|
| ① | 关压缩机，鼓风机照转，声还在吗 | 不在 ⇒ 冷媒侧来源（1.6 第 ⑥ 类），本课射程外，按 1.6 的去向转出；还在 ⇒ 进 ② |
| ② | 改鼓风机档位，声跟着变吗 | 不跟 ⇒ 回到 ① 复核，或判为电致来源（1.6 第 ⑤ 类）；跟 ⇒ 进 ③ |
| ③ | 堵住全部出风口（或把风道断开），声显著下降吗 | 下降 ⇒ 路径 ①（管道空气声）；几乎不变 ⇒ 进 ④ |
| ④ | 断开安装点或把空调箱整机弹性悬吊，声显著下降吗 | 下降 ⇒ 路径 ③（结构声）；不降 ⇒ 路径 ②④（壳体透射与壳体自身辐射） |
四问走完，手里就有了「哪条路径 + 哪一类源」的候选，再进第 5 讲的精确定位。
为什么这样排。三条理由叠在一起：① 每一问只切一刀，出边只有两条且互斥，不会出现「两个结论都成立」的模糊态；② 四问都不需要专用声学设备（它们属于第 5 讲定位方法全集里「分段封堵与逐路拆解」那一类），做一遍的代价按分钟计；③ 前两问筛掉的两类正好是本课射程之外的两类，把它们先摘出去，后面所有精力才不会浪费在箱内。
取值口径。本条不给数。「显著下降」的判定门槛是平台与工况相关量，⛔ 本课不给任何 dB 值——实践中的判据是可复现而不是某个具体数：同一测点、同一档位、同一送风模式，改前改后各测一次，两次之间的差异在重复测量下稳定复现，就算数。⚠ 这一条比给一个门槛值更严，因为它顺带堵死了「测一次就下结论」。
易错点。跳过第 ① 问直接做声成像。冷媒侧的两相流噪与节流嘶声在声成像上会漂漂亮亮地定位到蒸发器区或出风口，读者据此去改风道、去倒圆台阶——做的是全错的动作，而且这一路上没有任何一步会报错。⇒ 第 ① 问只花几十秒，它买的是「后面几个月不做无用功」。
1.6 全集①：按物理本质分六类激励源，而共振刻意不在这张表上
先说这张表为什么不能按零件画。本课课题名上并列着四类噪声——鼓风机的、气流的、风门的、再生的。这四类是空气侧与机构侧的穷举，作为入门分类它没有错。但如果沿「空调箱里有哪些零件」这条线索往下数（鼓风机、风门、风道、格栅、换热器芯体），会整类漏掉三样，而且漏掉的方式极其隐蔽——数出来的那张表看起来是完整的，因为漏掉的那几类压根不在零件表上：
- (a) 不在空调箱这个装配体里、声却从出风口出来的——冷媒侧的节流嘶声、两相流噪、停机过流声、阀件颤振。其中蒸发器芯体的两相流噪辐射进箱内风道，走的正是本课的空气声路径；
- (b) 不是气动的——调速模块的 PWM 载波啸叫、驱动电机的电磁阶次；
- (c) 发声体根本不是空调件的——IP 面板被鼓风机不平衡激起之后大面积辐射。
⇒ 所以本课换一条轴：按激励的物理本质建轴，⛔ 不按零件建轴。
全集① 座舱里「与空调有关的声」的激励源，共六类。⚠ 这条分类轴是本课归纳的，⛔ 不是任何标准或既有规程里的现成分类，引用时请照此说明。
| 类 | 激励的物理本质 | 频谱上的形态 |
|---|---|---|
| ① | 旋转件与静止件的周期性气动干涉（叶片扫过蜗舌） | 离散音调，落在叶片通过频率 BPF 及其整数倍谐次上 |
| ② | 旋转件的机械不平衡与轴承缺陷 | 离散音调，落在转频 1 阶及其谐次上 |
| ③ | 湍流与分离的随机脉动（宽带气流噪声；再生噪声是它在下游结构上的一支） | 连续宽带，随档位整体抬升 |
| ④ | 机构的间隙冲击与摩擦自激（风门异响） | 时域瞬态事件或低速自激，⛔ 不是稳态谱现象 |
| ⑤ | 电致激励（PWM 载波啸叫、电机电磁阶次） | 离散音调，自变量不是气动几何 |
| ⑥ | 非空气侧的流致激励（冷媒两相流、节流、停机过流、阀件颤振） | 宽带嘶声或不规则脉冲，随冷媒侧的量迁移 |
★ 共振刻意不在这张表上。共振是传递路径上的放大器，不是激励源——它不产生能量，只是在某个频率上把已有的激励放大。把它当成第七类源，读者就会去改叶轮（本课误区里那条「看到某一档特别吵就去改叶轮」正是这个形态），而该查的是模态。这一条之所以单列出来强调，是因为它是本课最贵的一次误诊：改叶轮要开模、要重做风量标定，而正确动作只是给支架加一道筋。
本课对这六类各讲到哪一层（射程声明）。
- ③ 与 ④ 全讲——机理、判读、治法、验收，分别是第 2 讲与第 3 讲的主体；
- ① 与 ② 只讲判读与归属——认出来它是谁、归谁管；机理与治法归 C2-04 鼓风机与蜗壳设计：风量—噪声平衡，叶轮动平衡等级体系归 C2-04 鼓风机与蜗壳设计：风量—噪声平衡／I4-02 压缩机/泵/风扇的振动隔离设计。⛔ 本课不重讲蜗舌间隙、叶片不等距这类治法。⚠ 动平衡等级的标准号与等级号本课未独立核对原文，故只写去向不写内容：按现行的转子平衡等级标准体系执行，版次与年份以现行目录为准、引用前须核；
- ⑤ 与 ⑥ 只讲分诊指纹与转出去向——⛔ 不讲机理、⛔ 不讲治法、⛔ 不给限值。⑤ 的部件本体见 C2-15 座舱鼓风机的电机与调速模块：型式选型、调速谱系、模块热设计与电气失效，同类机理在水泵与风扇上已有 G5-03 泵的无刷电机、驱动与噪声控制／G6-02 风扇 PWM 调速与噪声品质控制 可平移引用；⑥ 的机理与对策去向 G4-02 热力膨胀阀（TXV）与孔管节流／G4-01 电子膨胀阀（EXV）结构、控制与选型／G8-07 冷媒侧集成模块（RIM）：制冷剂侧部件集成与钎焊密封／G11-04 管路 NVH：传递路径与减振设计，试验诊断见 L6-03 制冷剂回路流动与相变噪声的试验诊断。
⑥ 冷媒侧那一路的分诊指纹。它在耳朵上与本课的气流噪声、再生噪声听感相近（因为走的是同一条空气声路径），而根因完全不同（激励源分属 ③ 与 ⑥ 两类）。两条判据把它切出来：
- 它随冷媒侧的量迁移——充注量、EXV 开度、过热度、压缩机负荷，与鼓风机档位无关；
- 关闭压缩机后消失，而鼓风机照转。
⇒ 一旦判为冷媒侧，本课「降局部流速、倒圆锐边、把突起藏到低速区、包边吸声棉」这一整套治法一概无效。⛔ 本条不给任何限值与频段——冷媒侧的频率特征取决于工质、压比与节流形式，属他课射程，本课只给类型与去向。⚠ 同一条纪律在验收侧还有一个形态：整车逐档测到的宽带嘶声若与鼓风机档位无关，先按冷媒侧转出，⛔ 别在箱内继续找台阶与飞边（第 6 讲会再敲一次）。
⑤ 电致那一路的分诊指纹。音调噪声有一路电气来源，⛔ 不要一律当成气动。两个可分辨点：
- PWM 载波啸叫——音调频率由载波频率决定；改风量（改占空比）时它不随之连续移动。这是与气动音调最直接的分辨点；
- 电机电磁阶次——随转速走（所以在转速扫描图上也是一条斜线），但它的阶次由极槽配合定，一般不等于叶片数，故不落在 BPF 及其整数倍谐次上。

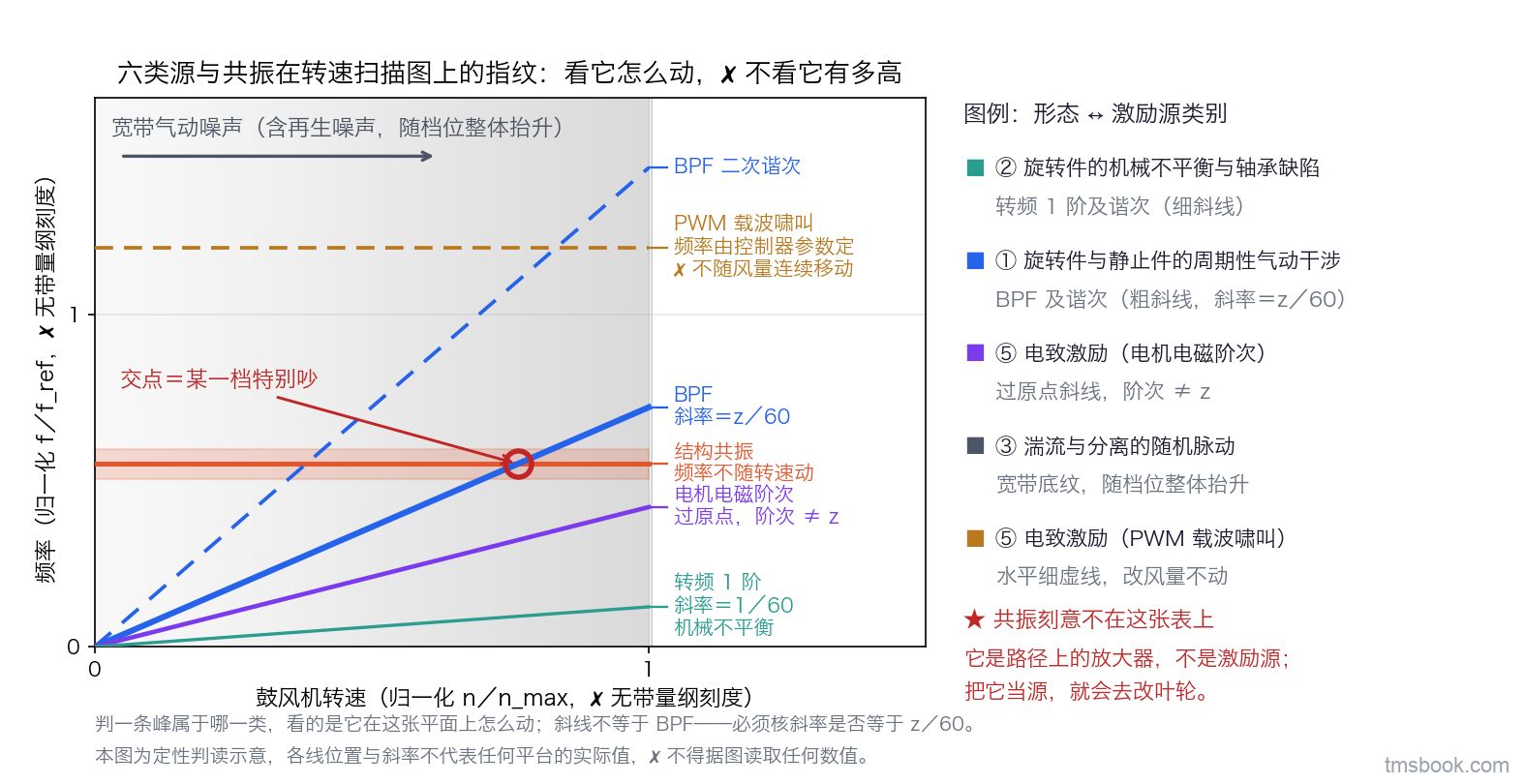

为什么这三者分得开：它们的自变量互不相同。气动音调的频率由「几何 × 转速」定，机械不平衡由转速定，电磁阶次由极槽配合定，载波啸叫由控制器参数定。⇒ 把它们画到同一张 (转速, 频率) 平面上，斜率互不相同，或者干脆不是斜线。
本讲用到的三个量，符号在此钉死，全课统一。
- n＝鼓风机转速（rpm）；z＝叶轮叶片数（无量纲计数）；
- 转频 f₁ = n／60（Hz）——机械不平衡与轴承缺陷落在它及其谐次上；
- 叶片通过频率 BPF = z·n／60（Hz）及其整数倍谐次——周期性气动干涉落在它上面。
由此得到一条可核算的判读依据：在 (转速, 频率) 平面上，任一阶次线的斜率＝阶次／60（Hz 每 rpm，这是单位换算恒等式，1／60 是准确值）。⇒ BPF 那条线的斜率应等于 z／60。⛔ z 与 n 都是平台相关量，本课不给数；讲义里若需要代一次数以演示算法，必须标明它是教学假设值、不对应任何平台。
易错点。看到一条斜线就判「气动阶次」。斜线只说明它随转速走——电磁阶次同样是斜线。判它是不是 BPF，必须核它的斜率是否等于 z／60，⛔ 不能只看「它是斜线」。第 5 讲会把这条核算做成转速扫描判读的标准动作。
1.7 全集②：两条路径之下再细分四条——因为治法在二分这一层上还不唯一
先说二分为什么不够。空气声（顺着风道直接到耳朵）与结构声（经安装点传到 IP 面板再辐射）这个二分是第一层判据，并且是对的——1.5 的第 ③、④ 问切的就是它。但停在这里会漏两类：
- (a) 空气声不只走风道——声可以直接透过空调箱壳体板面、或者经 IP 上的缝隙与孔洞辐射进座舱。它仍然是空气声，但治法是隔声与密封，不是改流道；
- (b) 结构声的再辐射体不止 IP 面板一个——风道壁、前围板、地板都可能是那块「扬声器」，各自的模态与面密度不同。
⇒ 停在二分上，会做出「方向对、抓手错」的动作：判对了是空气声，却去改流道，而问题出在壳体透射上。
全集② 传播路径，共四条。⚠ 这四条细分是本课在二分之下归纳的，⛔ 不是标准既有分类。
| 路径 | 从源到耳朵 | 类属 | 治法方向 |
|---|---|---|---|
| ① | 箱内 → 风道 → 出风口 | 空气声·管道传播 | 流道几何、局部流速、消声结构 |
| ② | 箱内 → 壳体板面透射／缝隙泄漏 → 座舱 | 空气声·透射 | 面密度、隔声垫、缝隙密封 |
| ③ | 源 → 安装点 → IP／前围骨架 → 面板辐射 | 结构声 | 隔振 + 接附点动刚度 + 模态规避 |
| ④ | 源 → 空调箱壳体自身 → 板面辐射 | 结构声·近端 | 加筋移频 + 阻尼降峰 |
为什么这样切。因为治法在二分这一层上还不唯一：① 与 ② 同属空气声，前者改流道几何与局部流速，后者改面密度、隔声垫与缝隙密封；③ 与 ④ 同属结构声，前者靠隔振与接附点动刚度，后者靠加筋与阻尼片。⇒ 判据必须细到治法唯一那一层才停手，这是本课划全集的通用停止条件。
射程与去向。四条路径的判据与分诊本课全讲；其中路径 ③ 的接附点动刚度目标设定、测量与接口验收去向 I4-04 热管理部件安装点动刚度：接附点阻抗目标设定、测量与接口验收，模态规避的方法与目标去向 I4-03 模态、共振规避与结构 NVH 设计，隔振件选型去向 I4-02 压缩机/泵/风扇的振动隔离设计。第 4 讲会把这三处交界一一交代清楚。
易错点。把路径 ② 当成漏风问题去处理。它与 C2-10 空调箱密封与漏风（air leakage）控制 讲的漏风走的是同一批缝，但判据完全不同：漏风看的是流量与温度，透射看的是隔声量与频率。⇒ 缝堵到不漏风，并不等于隔声达标——低频声透过一条已经压紧的密封条照样过得去，而漏风试验会告诉你这条缝是合格的。两门课的判据必须各用各的，⛔ 不许拿一个的结论去替另一个。
这两张全集还有第二个用途。本课归纳的一条纪律：每加一条降噪措施，回到 1.6 的声源全集与 1.7 的路径全集，逐类问一遍「它给哪一类新增了发生条件」。这条纪律不是形式主义——本课后面会给出三个具体动作，它们各自看起来都是纯收益，实际都会让某一类声变得更吵；而它们的共同机理只有一个：每一条措施都同时改变了别的东西，而那个「别的东西」往往正是另一类声源的发生条件。逐类过一遍这两张表，是目前唯一便宜的拦截手段。
1.8 本课的边界：own 四件、不 own 八件，每一件都给去向
为什么要在第 1 讲就把边界写死。空调箱 NVH 这个题目周围紧贴着一圈邻课，交界处极窄：本课与 C2-04 鼓风机与蜗壳设计：风量—噪声平衡 在「鼓风机噪声」上、与 C2-07 风道设计与出风分配（吹面/吹脚/除霜） 在「格栅哨音」上、与 C2-02 温度门/模式门/混合风门结构与运动设计／C2-03 风门驱动电机与执行器（步进/有刷/PWM）选型 在「风门异响」上，各有一处几乎重叠的边。缺了边界声明，两门课要么把同一件事各讲一遍（口径必然不一致），要么互相以为对方会讲（于是整件事落空）。⇒ 本讲把这条线画出来。
本课 own 四件（判到底，给判据、给治法、给验收）：
- 空气侧气流噪声与再生噪声的机理、判读与治法（第 2 讲）；
- 箱内风门机构异响的三种形态与治法（第 3 讲）；
- 空调箱这一级的结构声路径判据，含壳体自身辐射（第 4 讲）；
- 空调箱四类源的验收条款该长什么样，以及空调箱总成级的开发验证编排与下线抽检口径（第 6、7 讲）。
本课不 own 八件（只给分诊与去向，⛔ 不给限值、⛔ 不给等级号、⛔ 不给条款内容）：⚠ 这八件与引言里那份不 own 清单逐条对得上，⛔ 一条不多、一条不少。
| 不 own 的是 | 去向 |
|---|---|
| 鼓风机本体的气动噪声机理与治法（含蜗舌间隙、叶片不等距、动平衡等级） | C2-04 鼓风机与蜗壳设计：风量—噪声平衡（等级体系另见 I4-02 压缩机/泵/风扇的振动隔离设计） |
| 出风口本体，以及格栅极限摆角的量化校核与摆角扫掠试验方法 | C2-07 风道设计与出风分配（吹面/吹脚/除霜） |
| 风门执行器与止点自学习策略本体 | C2-03 风门驱动电机与执行器（步进/有刷/PWM）选型（机构与凸轮见 C2-02 温度门/模式门/混合风门结构与运动设计） |
| 隔振件选型、模态规避方法、接附点动刚度目标与接口验收 | I4-02 压缩机/泵/风扇的振动隔离设计／I4-03 模态、共振规避与结构 NVH 设计／I4-04 热管理部件安装点动刚度：接附点阻抗目标设定、测量与接口验收 |
| 冷媒侧流致噪声的机理与对策 | G4-02 热力膨胀阀（TXV）与孔管节流／G4-01 电子膨胀阀（EXV）结构、控制与选型／G8-07 冷媒侧集成模块（RIM）：制冷剂侧部件集成与钎焊密封／G11-04 管路 NVH：传递路径与减振设计，试验诊断 L6-03 制冷剂回路流动与相变噪声的试验诊断 |
| 整车级噪声目标分派、静态工况矩阵编排与多源共存时的归属仲裁 | L6-05 整车级热管理 NVH：噪声目标分派、静态工况验证矩阵与多源归属仲裁（系统级 NVH 试验与声品质评价见 L6-01 空调系统 NVH 试验与声品质评价） |
| 气动噪声与结构声辐射的仿真（含所需的箱内非稳态流场输入） | J5-05 声学 CAE：气动噪声与结构声辐射仿真（流场输入承 J4-04 HVAC 空调箱总成级 CFD：箱内建模、开度扫描与内漏标定） |
| 量产下线的工位清单、抽检比例与节拍 | C2-14 空调箱总成的量产工艺、合箱路线与下线（EOL）检测（⚠ 本课 own 的只是下线噪声抽检的方案与判定限口径，即上面 own 四件里的第 ④ 条，两者在 7.5 交接） |
⚠ 这里有一处必须说清的顺序问题：调速模块与电机本体虽然归 C2-15 座舱鼓风机的电机与调速模块：型式选型、调速谱系、模块热设计与电气失效，但它们的分诊指纹（1.6 的 ⑤）仍然要在本课掌握——否则读者会把一段载波啸叫当成气动音调，在箱内改上三个月。
易错点。把「本课不 own」读成「本课不涉及」。这是两件事：分诊必须覆盖 1.6 那六类全部，一类都不能少——因为分诊的任务就是「认出它是谁」；只是过了分诊那一步，属于别人的就立刻转出，⛔ 不在本课继续往下判。⇒ 一句话记法：六类都要认得出，只有四件判到底。
本讲小结：这一讲没有给任何一条降噪措施，给的是动手之前的一套次序与两张表。次序是先分路径、再分声源、最后才谈治法，它的可执行形式是四问分诊链（1.5），四问按代价从低到高排、每问只切一刀。两张表是六类激励源（1.6，共振刻意不在其中——它是放大器不是源）与四条传播路径（1.7，因为治法在空气声／结构声这一层上还不唯一）。贯穿全讲的钉子是一句问句：我现在听到声音的这个位置，是发声体还是激励源——本课四类噪声的误诊全部是它的实例。最后，1.1 与 1.2 解释了这门课为什么在电动车时代才被推上台面：本底变了，评价口径也跟着从「够不够安静」变成「好不好听」，⇒ 目标值必须由本项目按本平台重新定，⛔ 禁止抄上一代。
后面还有 6 讲正文 · 关键公式 · 案例拆解 · 常见误区 · 动手做
