TMS BOOK · ACADEMY 讲义

鼓风机与蜗壳设计:风量—噪声平衡

大纲的完整展开版——讲师授课蓝本 / 学员自学材料

C2-04 鼓风机与蜗壳设计:风量—噪声平衡

课程代码 C2-04 · 板块 C 乘员舱空调与 HVAC / HVAC 空调箱(总成) 时长 约 4.0 小时(9 讲) 前置 A2-02 泵与风机的工作点与匹配;A2-05 空气侧压降与风量 本讲义定位 讲师授课蓝本 / 学员自学讲义,是 C2-04 大纲的完整展开版


按任务导航

你手上的事 直接看 还要配
判一台在研空调箱各档风量够不够、除霜档还有没有裕量 第 1 讲:风机曲线族 × 系统阻力曲线求交的图解,以及报任何风量都必须带的四要素阻力态 第 6 讲——把图解变成可写进代码的求交算法,并把精度拆成账
由风量—静压需求出第一版叶轮几何 D / b / z 第 2 讲:叶尖速度上限 → D → b → z 的逐步链,附一套贯穿全课的教学算例 第 1 讲——拿去定 D 的那个 Δp_t 若读自新芯干态曲线,整条链的输入就已经错了
画或评审一副蜗壳型线 第 7 讲:等环量收集判据、A(θ) 与螺线起点、蜗舌四参数、扩压段、成型公差账 第 2 讲(叶轮与蜗壳的匹配判据,几何各自都对也可能配不到一起)
拿一段频谱与阶次数据定位噪声主因 第 3 讲:用 BPF 对号入座,分清音调、宽带、电机与结构声 第 5 讲——台架与整车是两套测量口径,不分清则两次测量根本不是同一件事
选一条降噪措施并估它的风量代价 第 4 讲:两类手段各自的收益与代价,以及为什么它们不能相加 第 1、6 讲(代价必须回到工作点上算,不能在措施本身上算)
标档位、定调速下限、写风量软测量 第 5 讲:标定量取转速不取占空比;软测量的精度边界与何时不可信 第 6 讲(反解阻塞度与置信度判据的算法本体)
定动平衡等级与许用残余不平衡 第 8 讲:G 级 → e_per → U_per 的换算口径与刚性转子的射程判定 第 2 讲 2.6(转速上限与平衡在那里第一次立住)
处理一台开了三年的车的风噪与风量抱怨 第 9 讲:积灰、滤芯阻力漂移、轴承与不平衡劣化这条时间轴 第 3 讲(先分清抱怨的是音调还是宽带)
图1 HVAC 空调箱定性剖视示意横贯图面:左端进气格栅、新风与内循环两条进气路及其汇合处的内外循环门、滤芯、进口喇叭口;中部鼓风机总成画出蜗壳轮廓、前向多翼叶轮、蜗舌与扩压出口段;右侧蒸发器、暖风芯体、混合风门,再向右是模式门与吹面/吹脚/除霜三路出风。扩压段出口处一条加粗竖直分界线标「本课射程止于此断面」,鼓风机安装点处第二条分界标记标「结构声路径由此出去」。图周围九个带讲次序号的引出框把九讲各指到图上一块,图右另立一列五条虚线去向框指向不归本课的部分,图底横贯灰带写「本课交付的是两条曲线的一个交点,不是一张风机参数表」。本图为定性结构示意,各部位比例与位置不代表任何平台的实际布置,⛔ 不得据图读取任何尺寸或判断实际布置
图1 带着任务来的人先在图上找到自己那一块:九个引出框对应九讲,四类读者(系统匹配、部件设计、噪声排故、标定与售后)各有各的入口;本课的射程边界是两条可指认的线——扩压段出口断面与安装点,⛔ 不是一句抽象的职责划分;右侧五条去向框标出不归本课的那几块各自从哪个位置分出去。本图为定性结构示意,各部位比例与位置不代表任何平台的实际布置,⛔ 不得据图读取任何尺寸或判断实际布置。

⛔ 本课不覆盖:

【栏一 · 不讲哪些题目】扩压段出口断面之后的风道走向与吹面/吹脚/除霜出风分配 → C2-07 风道设计与出风分配(吹面/吹脚/除霜)(本课把系统阻力曲线当一个整体输入,⛔ 不拆解它的各段构成);空调箱整体 NVH、风门异响与再生噪声 → C2-11 空调箱 NVH:风噪/风门异响/鼓风机噪声/再生噪声;鼓风机的电机型式、调速模块热设计与电气失效 → C2-15 座舱鼓风机的电机与调速模块:型式选型、调速谱系、模块热设计与电气失效;蜗壳的注塑选材与可制造性设计 → C2-17 空调箱壳体与大件风路塑料件的本体设计与注塑成型(选材·壁厚筋·分型脱模·模流读判)(本课只交付「气动设计值须留成型公差余量」这一条要求);驱动层的最小启动占空比、死区、软启动与堵转保护 → K1-02 执行器驱动:电子阀/泵/风扇/压缩机 PWM;滤材的效率—压降—寿命分级 → C4-01 空气过滤:PM2.5/HEPA/活性炭与 AQS 传感(本课只用滤芯阻力这一个结果);内外循环门本体与最小新风量判据 → C2-09 内外循环风门与新风控制;箱内 CFD 建模与开度扫描 → J4-04 HVAC 空调箱总成级 CFD:箱内建模、开度扫描与内漏标定;隔振件选型与接附点动刚度、仪表板模态 → I4-02 压缩机/泵/风扇的振动隔离设计 / I4-03 模态、共振规避与结构 NVH 设计;跨部件的空气侧降级选位判据 → K5-02 热管理故障处理与降级策略。

【栏二 · ⛔ 真正不给的数】① 未取得原文的标准条款限值与等级号:本课只逐字核过 ISO 5801、ISO 3744、ISO 5128、ISO 21940-11 四本的适用范围,其余条款内容一条都没读过;GB 11555 只写它管什么 ⇒ 全课不写任何条款内容、不写限值、不写等级号,版次与日期一律「以现行目录为准,引用前须核原文」。平衡品质的具体 G 等级号同样不给——本课交付的是怎么选(第 8 讲的选取判据与代价),⛔ 不是一个号。② 本项目自己的验收阈值:鼓风机噪声的合格线、声品质指标(突出比、粗糙度、波动强度)的计算标准与限值,本课一个都不给 → 去向是本项目台架实测基线加对标(拿同级别标杆车按同一口径测一遍作为目标起点),声品质那一侧归整车 NVH 专业与 C2-11 空调箱 NVH:风噪/风门异响/鼓风机噪声/再生噪声。③ 教学假设之外的具体产品参数:某一台供应商机器的实测 Δp-Q 曲线与轴功率曲线、某一种滤材的阻力随里程衰减数据 → 供应商规格书与本项目风量箱/半消声室台架。⚠ 平台相关量(各档风量与转速、叶尖速度上限、蜗舌间隙、除霜最低风量、软测量精度)本课在正文里给典型区间与常见值锚点,⛔ 不在本栏之列——它们是典型值、⛔ 不是验收依据,你的平台须实测确认。


引言:风量不是风机吹出来的,是两条曲线交出来的

鼓风机是空调箱里唯一的风源,也是整车上离乘客耳朵最近的一个旋转件。在 A2-02 泵与风机的工作点、特性曲线与匹配 与 A2-05 空气侧压降、风量与风阻的工程处理 里,工作点已经是个熟面孔:部件特性曲线和回路阻力曲线一交,交点就是这一刻的流量。到了车上,这件事换了形状——阻力曲线不是一条而是一族(风门开在哪、走哪个模式、滤芯脏到什么程度、蒸发器是干是湿,各对应一条),而把叶轮转快一点,风量涨一点、噪声涨得多得多。于是这门课要回答的不再是「这台风机能吹多少风」,而是「在我这台车最不利的那条阻力曲线上它还剩多少风,以及这些风是拿多少噪声换来的」。

钉子①:本课交付的是「两条曲线的一个交点」,⛔ 不是一张风机参数表。叶轮外径 D、叶宽 b、叶片数 z、蜗舌间隙 δ_ct、蜗壳断面分配律 A(θ)、每一档的目标转速 n——本课要定的每一个量,最后都必须回到同一张图上被校核一次:风机曲线族(每个转速一条)× 本车脏堵湿态的系统阻力曲线,交点就是真实风量。理由不在习惯而在器件本身:风机是「压力—流量」器件,不是流量源,它给出的从来不是一个风量,而是一条曲线;风量由这条曲线与系统共同决定 ⇒ 任何脱离阻力曲线报出的风量都不可复算。「这台机能吹 500 m³/h」和「这台机 52 dB(A)」两句话都不成立,因为都没说是在哪条阻力曲线上、哪个转速上。

⇒ 有两件事今天就能落到手上。第一,报交点必须连阻力态四要素一起报——① 内外循环门位置 ② 出风模式门位置 ③ 滤芯阻塞度(新芯还是脏堵态)④ 蒸发器干态还是湿态;少写任何一条,那个数别人就复算不出来。而设计输入一律取「脏堵态 + 湿态」这个最不利组合,新芯干态只允许出现在「对比」语境里——这正是本课的头号误区:拿新滤芯的阻力做设计输入,而用户的滤芯半年不换(第 1 讲 1.2 给全四要素,1.5 给脏堵这件事的完整图解)。第二,这条链交付的是「第一版几何」——⛔ 不是「照着算一遍就出设计」。终版一定是「初选 → CFD 或台架 → 回改」迭代出来的;第 2 讲那套算例里的每一个数都是教学假设值,⛔ 不对应任何平台、⛔ 不得取用,它演示的是链条怎么走,不是你该取什么值。

钉子②:风量与噪声之间唯一真正的兑换媒介是叶尖速度 u_tip(=π·D·n/60)。把三条标度关系摆在一起就看得很清楚:压升能力 Δp_t ∝ u_tip²、气动辐射声功率 W_sound ∝ u_tip^(5~6)、叶轮离心应力 σ_c ∝ u_tip²——「要风量」「要安静」「要转得住」这三件事挂在同一个量上,所以它们不是可以各自优化的三个目标,而是在 u_tip 这一个变量上正面冲突:想多要风量就得抬 u_tip,而噪声按五到六次幂跟上来,叶轮里的离心应力按平方跟上来。⚠ 那个指数写成区间 5~6 是有意的,它是一条标度关系、⛔ 不是可代入的公式(离散偶极子源理论上是 6 次,含宽带与安装效应的实测常落在 5 附近)⇒ ⛔ 不得拿任一端点去反算「u_tip 降 10% 能降几 dB」再写进验收依据;做量级估计时两端各算一次,给出一个范围而不是一个承诺。

有了这个媒介,降噪手段就能被分成判据清晰、而且互不替代的两类——这条分类是本课评价任何一条措施的尺子:第一类,改变「达到同一风量所需的 u_tip」(降系统阻力、提高全压系数 ψ 与效率 η、治进口气流畸变、优化喇叭口搭接减泄漏),它真的让被产生出来的声能少了;第二类,在 u_tip 不变的前提下重新分配已经产生的声能(蜗舌削峰、叶片不等距、隔振与吸声),它改的是频谱形状和主观感受,总声能一分没少。⛔⛔ 两类不得相加、不得互相折算:「第二类做得好,第一类就可以少做一点」是错的。⇒ 评审一条降噪措施时,先问它属于哪一类,再问它在工作点图上要付出多少风量代价。而无论走哪一类,下边界都由除霜性能反推出来的最低风量夹死——那是一票否决项,第 5 讲会把这条底线与它的来路讲清楚。

图2 图面中央一根粗竖轴写「叶尖速度 u_tip」,三条分支向外引出:向上一支写「压升能力 Δp_t ∝ u_tip²」连到「风量够不够」框,向右一支写「气动声功率 W_sound ∝ u_tip 的 5~6 次方」连到「安不安静」框,向下一支写「叶轮离心应力 σ_c ∝ u_tip²」连到「转得住转不住」框,三支上各画一个不带数值刻度的幂次曲线形状示意,噪声那一支的 5 次与 6 次包成一条带。图右半幅两列手段分类表,左列「第一类:改变达到同一风量所需的 u_tip」下四条并列框(降系统阻力、提高压力系数与效率、治进口畸变、优化搭接减泄漏),右列「第二类:u_tip 不变,重新分配已产生的声能」下三条并列框(蜗舌削峰、叶片不等距、隔振与吸声),两列之间一个禁止符号并写「两类不得相加、不得互相折算」,分类旁标「本课归纳」。图底横带写「下边界由除霜性能反推出的最低风量夹死,两类手段都不得越过」。本图为关系示意,三个标度示意只画趋势形状、⛔ 无数值刻度,⛔ 不得据图读取任何倍数或分贝
图2 读三件事:① 风量、噪声、强度挂在同一个 u_tip 上,所以它们正面冲突而不是可以各自优化;② 噪声那一支的指数是一条带(5~6)而不是一个数 ⇒ 据它反算出的任何 dB 收益都只能是一个范围;③ 降噪手段被分成互不替代的两类,评价一条措施时先问它属哪一类,两列之间那个禁止符号是本课最常被违反的一条。本图为关系示意,三个标度示意只画趋势形状、⛔ 无数值刻度,⛔ 不得据图读取任何倍数或分贝。

最容易被读反的一条,先在这里点破:「滤芯脏堵了,风机更吃力,所以电流会升上去——那就拿电流升高当脏堵判据。」⛔ 这是反的,而且反得很干净。车用鼓风机是前向多翼叶轮,它的轴功率特性是随流量单调上升的「过载型」曲线:流量越大越吃功率。⇒ 在定转速下,滤芯脏堵 ⇒ 系统阻力系数 R 上升 ⇒ 工作点沿风机曲线左移 ⇒ 风量 Q 下降 ⇒ 轴功率与电流跟着下降,不是上升。照「电流升高=脏了」这个反向因去做诊断,你会得到一台越脏越显示「干净」的车:脏堵越重电流越低,判据永远不报警;而它真报警的时刻,是有人把出风口全打开、风门开到全新风(阻力下降、流量上升、电流上升)——判据会在最干净的工况下误报、在最脏的工况下漏报,方向完全颠倒。

⚠ 上面那句只在两个前提同时成立时才对,缺一句就会被读反第二次:① 叶轮是前向多翼;② 定转速。整车上若开着恒风量补偿(策略为了维持用户感知的风量,把转速目标往上补),观测到的现象恰好相反——转速上升、电流上升。⇒ ⇒ 所以「脏堵时电流往哪走」这个问题没有单一答案,答案取决于闭环开没开:开环定转速则电流降,恒风量闭环则电流升。⛔ 因此电流的方向本身就不能当脏堵判据;真正稳的那一条是「在同一个受控参考工况下,维持同一估算风量所需的转速,相对出厂基线涨了多少」(第 6 讲 6.5 给算法,第 5 讲 5.6 给它的精度边界与何时不可信)。这一条之所以放在引言而不是放到第 5 讲,是因为它决定了你读后面每一张工作点图时的方向感——方向读反了,第 5、6 讲的脏堵判据会被整条做反。

⚠ 与它同源、同样常被读反的还有两处,本课一并点破:① 「蜗舌间隙调大就一定安静」——间隙大确实削掉叶片通过频率上的尖峰,但静压能力同时掉,为把风量补回来要提转速,而噪声对 u_tip 是五到六次幂 ⇒ 总声压可能净变响,只是音调换成了宽带(第 4 讲把这笔账算给你看);② 「风噪大就把转速降下来」——降转速治的是症状,真因常在系统阻力那一侧;照这个因去改,一路降到撞上除霜风量底线,冬天风挡除不干净,那是一票否决的安全问题。

本课的前提与射程,两条都请当成硬边界。前提:本课全部结论建立在「车用鼓风机为前向多翼离心叶轮」之上——后向叶片、轴流与混流风机的功率特性和噪声标度都不同,本课的结论⛔ 不得外推到它们身上;这一句在第 1 讲会显式立住,第 8、9 讲各复述一次,下游要搬本课结论的课必须连这个前提一起搬。射程:本课止于蜗壳扩压段出口断面——该断面上游(进风口、进口喇叭口、叶轮、蜗壳、蜗舌、扩压段)的几何与内流归本课;下游(风道走向、模式门、出风分配、格栅摆角)归 C2-07 风道设计与出风分配(吹面/吹脚/除霜)。⇒ 系统阻力曲线在本课里是一个整体输入:本课用它求交、用它做敏感性分析,⛔ 但不拆解它的各段构成,也⛔ 不给任何风道几何建议。

九讲怎么走。第 1、6 讲走气动链的系统侧:第 1 讲把工作点、曲线族与四要素阻力态的机理立住,第 6 讲把同一件事写成可照着实现的求交算法(输入规格、修正链顺序、曲线族插值、数值求解与失效出口、反解阻塞度、精度拆账)。第 2、7 讲走气动链的部件侧:第 2 讲给叶轮与蜗壳的参数概览和从需求到第一版几何的逐步链,第 7 讲把蜗壳型线单独讲透(等环量收集、A(θ) 与螺线起点、蜗舌四参数、扩压段、成型公差账)。第 3、4 讲走声学链:第 3 讲教判读(音调、宽带、电机与结构声怎么分),第 4 讲给治法与它们的代价。第 5 讲走电控链:档位标定、台架与整车两套测量口径、除霜底线、风量软测量。第 8 讲走机械链:转速上限、动平衡等级与许用残余不平衡。第 9 讲走时间轴——积灰、滤芯阻力漂移、轴承与不平衡随寿命劣化;它是全课唯一一条不在空间上的轴,沿「一张图纸、一个零件」的清单永远数不到,而用户抱怨的风噪与嗡鸣大多发生在车开了两三年之后。

⚠ 最后交代一条贯穿全课的符号口径,免得你在后面被同一个字母绊一下:本课凡写 n 一律指叶轮转速(r/min);系统阻力曲线写作 Δp_sys = R·Q^m,那个流量指数一律记作 m,⛔ 不写成 n——否则同一页上「Q ∝ n」与「Δp = R·Q^n」并排,读起来像是风量正比于阻力曲线的指数。另外,本课设计链一律用全压升 Δp_t,而供应商样本给的常是静压曲线 Δp_s,两者不是同一条线,引用样本数据前必须先确认是哪一种并换算(第 1 讲 1.2 给换算与理由)。

第 1 讲 离心风机基础与工作点:风量不是风机的属性,是两条曲线的交点

供应商样本第一页那句「最大风量 560 m³/h」,在整车上没有一个字是可用的——它既没说是在哪条系统阻力曲线上测的,也没说滤芯是新的还是脏的、蒸发器是干的还是湿的、风门在哪个位置。风量从来不是风机单方面的属性,它是风机能给的压升和系统要吃的压降在某一个流量上正好相等的那个点。这一讲要做的就是把这个点写成一个可解、可复算、可以照着走一遍的东西,并把三条最常被用错的标度关系(Q∝n、Δp∝n²、P∝n³)连同它们的前提一起交清楚。

先把本讲的符号与口径钉住(全课通用,后面每讲照此):① n 一律表转速(r/min),系统阻力曲线 Δp_sys = R·Q^m 里的那个指数本课一律记作 m——同一页上「Q ∝ n」与「Δp = R·Q^n」若都用 n,读者会以为风量正比于指数;② 压升一律用全压 Δp_t(出口全压减进口全压,含动压),静压 Δp_s 与它分列,供应商样本给的常常是静压曲线;③ 风量 Q 一律用 m³/h,代入任何无量纲系数式之前换成 m³/s,换算这一步必须在正文里写出来;④ 教学算例的空气密度统一取 ρ = 1.2 kg/m³(约 20 ℃、海平面标准大气压下的干空气),⚠ 这是教学取值,实车必须按进风温度与当地气压折算(折算式与它在风量软测量里的传播路径在第 6 讲 6.2 与 6.6)。

1.1 车用鼓风机为什么清一色是前向多翼:四条约束唯一地选出了它

本课全部结论的前提是:车用鼓风机为前向多翼(sirocco)离心叶轮,叶片出口安装角 β2b > 90°。这句话不是背景介绍,是射程声明——第 8 讲的强度链、第 3 讲的噪声标度、以及本讲 1.5 那条反直觉的电流方向,全部只在这个前提下成立。要把本课的任何一条结论搬到别处去,必须连这个前提一起搬。

四条约束是怎么把选择压成一种的:

① 包装极窄。鼓风机住在仪表台后面那个盒子里,外径给不了多少。前向叶片让气流在叶轮出口获得一个与圆周速度同向叠加的周向分量,于是同一个叶尖速度下的理论压头最大 ⇒ 同尺寸、同转速下流量与压升都最大。想拿同样的风量,后向叶片要么把外径做大、要么把转速提上去,这两条在车上都走不通。

② 转速被噪声封顶。气动声功率对叶尖速度是五到六次幂的标度关系(第 3 讲 3.5),转速涨一点噪声涨一大截。⇒ 设计师能动的不是「把转速提上去」,而是「在被封住的叶尖速度下把压头做足」——这正好是前向多翼的长处。

③ 出口直接顶着蒸发器。出风口后面几十毫米就是换热器芯体,扩压段根本没有空间展开。既然出口条件本来就恶劣,就允许用效率去换紧凑。

④ 注塑成型可行。几十片短而薄的前向叶片可以和轮盘一体注塑,成本与一致性都有保障。

代价必须写全,而且它们与长处是同一个根源:前向叶轮出口的绝对速度大、动压占比高,这部分能量要靠蜗壳与扩压段回收,回收不掉就变成损失与噪声(回收怎么做在第 7 讲)。⇒ ① 效率低:前向多翼的全压效率常见落在 0.40~0.60,多数在 0.50 附近;作为量级对照,后向叶片常见 0.70~0.80。⚠ 典型值、⛔ 不是验收依据,它随几何、工作点与口径(全压还是静压)移动 ⇒ 报效率必须同时报口径与工作点;拿到你自己那台机的值只有一条路——台架上同时测 Q、Δp_t 与轴功率,按 η = Q·Δp_t/P_shaft 算(1.4 给算例)。② 对出口条件敏感:出口离蒸发器太近、气流没展开就撞上翅片,换热均匀性与噪声一起变差(第 2 讲 2.5)。③ 功率特性是过载型:轴功率随流量单调上升、没有极大值后的回落 ⇒ 它对自己没有保护。

⛔ 不要把「效率低」读成「设计得差」——它是被包装与噪声两条约束选出来的结果,你在车上没有更好的选项。真要提效率,动的是进口条件、搭接泄漏和蜗壳回收(第 4 讲第一类手段),⛔ 不是换成后向叶片。

今天就能用的两个动作:

  • 搬结论前先量一下 β2b。拿到一台机、一张图纸或一份样本,先确认叶片出口安装角在 90° 的哪一侧。β2b > 90° 才能用本课的结论;后向叶片、轴流与混流风机的功率特性和噪声标度都不同,⛔ 本课结论一律不得外推。
  • 电机与驱动按「最大可能流量点」选,⛔ 不是按设计工作点选。过载型意味着阻力意外变小时(风门全开到全新风、风道脱落、台架空吹无阻力)轴功率会一路上冲。⇒ 校核清单里必须有一行:在系统可能出现的最小阻力态下,轴功率是多少、驱动扛不扛得住。这一条在 1.5 还会以另一副面孔出现。
图4 三行六列的叶型对照矩阵:三行为前向多翼(β2b大于90度)、后向叶片(β2b小于90度)、轴流,六列为同尺寸同转速下的流量、压升能力、全压效率、对出口条件的敏感性、功率特性、在车用包装下的可行性;每格用无刻度的横向条带长度表示相对量级并附文字判词;前向多翼整行加粗圈出,右侧引出四条选中理由与三条代价;图底横带写明本课全部结论的前提是前向多翼。本图为定性对照示意,条带长度只表示相对量级、无数值刻度,⛔ 不得据图读取任何效率、流量或压升的数值
图4 前向多翼赢在流量与包装、输在效率与出口敏感性,并且带着一个过载型功率特性——最后这一列是 1.5 那条反直觉结论的伏笔;图底那一行是本课结论的射程前提,搬结论必须连它一起搬。本图为定性对照示意,条带长度只表示相对量级、无数值刻度,⛔ 不得据图读取任何效率、流量或压升的数值。

1.2 工作点:把「求交」写成一个可解的方程,而不是一句话

方程只有三行:

  • 风机侧:Δp_t = f(Q; n)——注意它是一族曲线,每一个转速一条;
  • 系统侧:Δp_sys = R·Q^m——一条曲线,由一个明确的阻力态给定;
  • 稳态闭合条件:Δp_t = Δp_sys ⇒ 解出 Q。

⛔⛔ 两侧口径必须同为全压。这是本节最高发的一个错:供应商样本上那条「静压曲线」比全压曲线低一截(低掉的正是出口动压),拿它去和系统的全压降叠图,交点会被读到右边、风量读高。出口面积越小,两者差得越多。⇒ 引用任何一条样本曲线之前,先确认它是全压还是静压;是静压就先换算(换算需要知道出口面积与该流量下的动压),⛔ 不得直接叠图。

⛔ R 不是常数。它随内外循环门位置、出风模式、滤芯阻塞度、蒸发器干湿态改变。⇒ 凡出现 R、Δp_sys、工作点或风量数值的地方,必须同时写明阻力态四要素:① 内外循环门位置 ② 出风模式门位置 ③ 滤芯新芯/脏堵 ④ 蒸发器干态/湿态。少写任何一条,那个数就没法被第二个人复算。★ 设计输入一律取「脏堵 + 湿态」这个最不利组合,新芯干态只允许出现在对比语境里。一张图上至少要画两条阻力曲线,且线型必须带标签。

五步作图求交(照着走即可):

  1. 声明阻力态四要素,写在图上,⛔ 不写在别人看不到的地方;
  2. 取风机侧的全压曲线族,每条带独立的转速标签;
  3. 定出系统曲线的 m 与 R:同一阻力态下实测两个 (Q, Δp) 点,m = ln(Δp₂/Δp₁)/ln(Q₂/Q₁),再回代任一点解 R;
  4. 叠图读交点,同时读出 Q 与 Δp_t 两个量;
  5. 报结果时把四要素与转速一起报——「这一档 500 m³/h」这种说法在本课里不算一个结果。

教学算例(教学假设值,⛔ 不对应任何平台、⛔ 不得取用)。某档转速下的风机全压曲线取五个点:Q = 0 / 200 / 400 / 500 / 600 m³/h 时 Δp_t = 520 / 560 / 480 / 400 / 280 Pa(低流量端那个小驼峰是前向多翼的典型形状,第 3 讲 3.4 会讲它带来的低流量不稳定)。系统侧取 m = 2(纯湍流假设,⚠ 这是教学假设值):

  • 新芯干态(内循环、吹面、新芯、干态):该曲线经过 (600 m³/h, 280 Pa) ⇒ 换算 Q = 600/3600 = 0.1667 m³/s,R₀ = 280/0.1667² ≈ 1.01×10⁴ Pa/(m³·s⁻¹)²。它与风机曲线交在 Q = 600 m³/h、Δp_t = 280 Pa。⚠ 本课全篇 R₀ 只表一个量:这一台车在受控参考工况(内循环 · 吹面 · 新芯 · 干态)下、下线时标定的出厂基线阻力系数,⛔ 不是车型平均——第 6 讲 6.5 的 λ_blk = R/R₀ − 1 吃的就是它;这里这个 1.01×10⁴ 只是它的一个教学示例值。
  • 脏堵湿态(内循环、吹面、脏堵态 λ_blk = 0.60、湿态):该曲线经过 (500 m³/h, 400 Pa) ⇒ Q = 0.1389 m³/s,R = 400/0.1389² ≈ 2.07×10⁴ Pa/(m³·s⁻¹)²。交点为 Q = 500 m³/h、Δp_t = 400 Pa。

⇒ 同一台风机、同一转速,两个阻力态给出两个相差 17% 的风量。这就是「报风量必须同时报阻力态」的全部理由。

⚠ 这里有一个很容易顺手做错的动作:看到 R/R₀ ≈ 2.05 就写成「滤芯把阻力涨了一倍」。⛔ 不成立——这两条曲线之间差的是滤芯脏堵和蒸发器由干转湿两件事,把它们合起来记到滤芯头上,你对滤芯寿命的判断会系统性偏严。⇒ 要拆开,就只改一件:同一天、同一模式、蒸发器保持干态,换新芯测一条、装回旧芯测一条,差值才是滤芯那一份(阻塞度这个量的定义与用法在第 6 讲 6.5)。⇒ 本算例把这两件事的教学取值明写出来,免得后面几讲对不上:蒸发器由干转湿把 R 抬 1.28 倍,滤芯脏堵把 R 抬 1.60 倍(即 λ_blk = 0.60),1.28 × 1.60 = 2.05,正好是上面那个比(⚠ 两个倍数都是教学假设值、⛔ 不对应任何平台)。⚠ 这一档脏堵只是半程:第 2 讲 2.7 的设计点取的是换芯周期末的最坏点(λ_blk = 1.0,即滤芯那一份抬 2 倍),所以同样是 500 m³/h,那里的全压升是 500 Pa 而这里是 400 Pa——两个数各自对应一个不同的 λ_blk,⛔ 不是同一个工作点,这正是「报数必须把四要素连 λ_blk 一起写出来」的用处。

⚠ 关于 m:教学算例取 2,实车必须由实测反解。另举一组教学假设的实测点 (300 m³/h, 152 Pa) 与 (500 m³/h, 400 Pa):m = ln(400/152)/ln(500/300) ≈ 1.89——低于 2,因为滤材与细通道段带着层流分量。⛔ 不要因为「教科书写 n ≈ 2」就把 2 当成实测的替代品;m 取错会让脏堵方向的外推失真(量级在第 6 讲给)。⚠ 还要注意 R 的单位随 m 变(m = 1.89 时是 Pa/(m³·s⁻¹)^1.89)⇒ 报 R 必须同时报 m,单报一个 R 没有意义。

⛔ 本节所有求交结论都建立在稳态假设上:转速已稳、风门已到位、干湿态没在切换中。转速刚变、风门在动、除湿刚开这些瞬态一律标为求交不适用,⛔ 不得给出风量估值。这条口径是第 5、6 讲软测量置信度判据的地基。

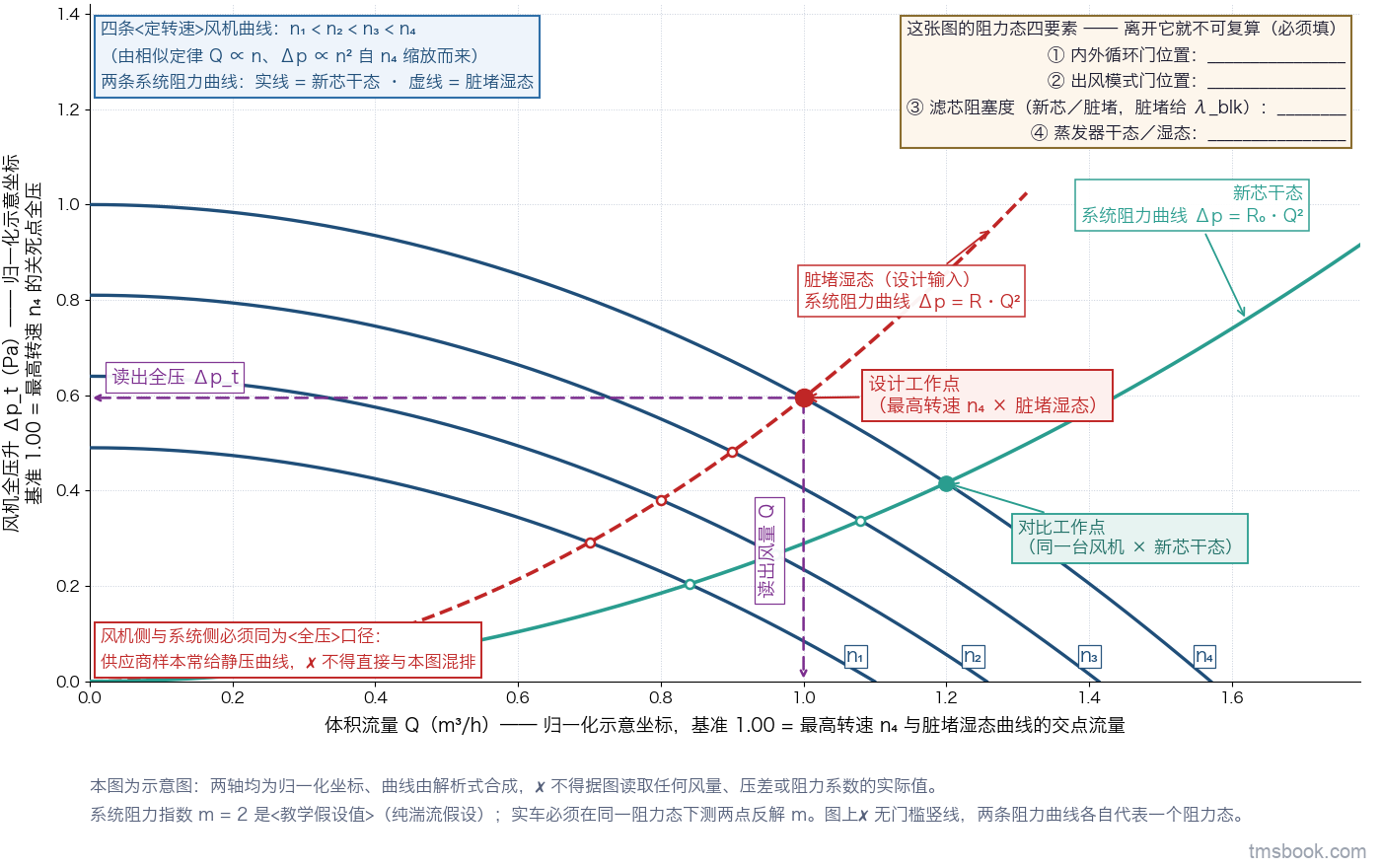

图3 全压升对体积流量的坐标图,两轴均为归一化示意坐标并在轴标签写明基准:图上四条定转速风机曲线自下而上排列、每条端点带独立转速标签,另有两条自原点上升的系统阻力曲线,实线标新芯干态、虚线标脏堵湿态(设计输入);八个交点中最高转速与脏堵湿态那个用实心圆点突出并标设计工作点,由它向横轴与纵轴各引一条带箭头的虚线标读出风量与读出全压;右上角方框列出阻力态四要素并留空待填,左下角方框写明风机侧与系统侧必须同为全压口径。本图为示意图,两轴均为归一化坐标、曲线由解析式合成,⛔ 不得据图读取任何风量、压差或阻力系数的实际值
图3 工作点是两条曲线的交点,⛔ 不是风机单方面的属性:同一台风机在新芯干态与脏堵湿态下给出两个不同的风量,所以报风量必须同时报右上角那四要素;两条读数引线指出这张图该读的两个量是 Q 与 Δp_t。本图为示意图,两轴均为归一化坐标、曲线由解析式合成,⛔ 不得据图读取任何风量、压差或阻力系数的实际值。

§1.2 延伸:为什么本课把「风机曲线」一律写成「曲线族」。整车上每一档都是不同的转速,⇒ 你需要的从来不是一条曲线,而是一族。族有三种来源,精度依次递减:① 供应商按几何给出的曲线族——覆盖全,但口径(全压/静压、进口条件)要逐条确认;② 台架逐转速实测——最可信,代价是机时;③ 由一条实测曲线按相似定律外推(1.4 给标度式,做法与它的两处失效区在第 6 讲 6.3)——便宜,但偏离原转速越远越不可信,本课只给这个方向性结论,⛔ 不给单点误差百分比(它是平台相关量,须你自己用台架的第二个转速点去校)。

⛔⛔ 存量做法里最伤人的一条,就是把所有档位套在同一条额定转速曲线上。因果链很具体:非标定档位上出现系统性偏差 ⇒ 恒风量补偿把这个偏差读成「阻力涨了」⇒ 策略去补转速 ⇒ 补到触顶就报「该换滤芯」⇒ 一台滤芯干净的车被判到寿。这条链在第 5、6 讲还会各复述一次,因为它同时是标定问题和诊断问题。⇒ 今天能做的一个动作:翻一下你手上那份风机数据,确认它是一族还是一条;只有一条的,先去台架补两个转速点。

⚠ 顺带交代方法论上的归属:「部件特性曲线 × 回路阻力曲线求交」这个方法模板的本体不归本课(见 G12-01 温度/压力/流量/湿度传感器选型与布置),本课讲的是它在空气侧的三个差异点(第 6 讲 6.2)。

1.3 系统阻力的构成:大头在哪、为什么本课只把它当整体输入

第 4 讲会给出降噪的头号手段——降系统阻力。但「降阻力」不是一个动作,是五个候选动作,打哪一个取决于一张账。

典型吹面模式下各段占各自阻力态总 Δp_sys 的份额(⚠ 典型值、⛔ 不是验收依据,随模式与平台大幅移动):

分段新芯干态(分母=该态总 Δp_sys)脏堵湿态(分母=该态总 Δp_sys)归谁
蒸发器典型 35~50%,锚点约 40%典型 30~45%,锚点约 35%空气侧机理去向 [C2-05 箱内蒸发器布置与冷凝水管理](/academy/topic/C2-05/) / [A2-05 空气侧压降、风量与风阻的工程处理](/academy/topic/A2-05/)
暖风芯体(视混合风门位置是否在主风路上)典型 5~20%,锚点约 12%典型 5~20%,锚点约 10%同上
滤芯典型 5~15%,锚点约 8%典型 15~35%,锚点约 25%滤材分级去向 [C4-01 空气过滤:PM2.5/HEPA/活性炭与 AQS 传感](/academy/topic/C4-01/)
风道与模式门典型 15~30%,锚点约 25%典型 15~30%,锚点约 20%去向 [C2-07 风道设计与出风分配(吹面/吹脚/除霜)](/academy/topic/C2-07/)
出风口与格栅典型 8~20%,锚点约 15%典型 5~15%,锚点约 10%去向 [C2-07 风道设计与出风分配(吹面/吹脚/除霜)](/academy/topic/C2-07/)

⚠ 两列的分母不是同一个数(脏堵湿态的总 Δp_sys 更大)⇒ ⛔ 不得把同一段的两个百分比直接相减说「滤芯涨了 17 个点」——那个减法在两个不同的分母之间做,没有物理含义。要比较只能比绝对压降,且必须在同一模式、同一风量下比。

⚠ 蒸发器由干态转湿态(表面凝露、翅片间水膜与水桥)会把它那一段的绝对压降抬上去,⚠ 典型抬升量级在 10~30% 这个带上,随翅片几何与凝露量差异很大(机理与数据去向 C2-05 箱内蒸发器布置与冷凝水管理)。

拿到你自己那张账的做法(一天之内可做完):把整箱放上风量台,固定一个模式和一个风量,用单段替换法——每次只改一段(抽掉滤芯/换成空框、蒸发器干态与湿态各测一遍、拆掉出风格栅),记录同一风量下总 Δp_sys 的变化量,那个差值就是该段的绝对压降。⇒ 五次测量给你五个绝对值,占比是拿它们各自除以总数得到的,⛔ 不要反过来先设占比再分配。

本课的射程边界写在这里:本课止于蜗壳扩压段出口断面。该断面上游(进风口、进口喇叭口、叶轮、蜗壳、蜗舌、扩压段)的几何与内流归本课;下游(风道走向、模式门、出风分配、格栅摆角)不归本课。⇒ 系统阻力曲线在本课里是一个整体输入:本课用它求交、用它做敏感性分析,⛔ 但不拆解各段的内部构成、⛔ 不给任何风道几何建议。上面那张表给的是量级与「打哪儿才值得打」的判断依据,⛔ 不是你平台的账。

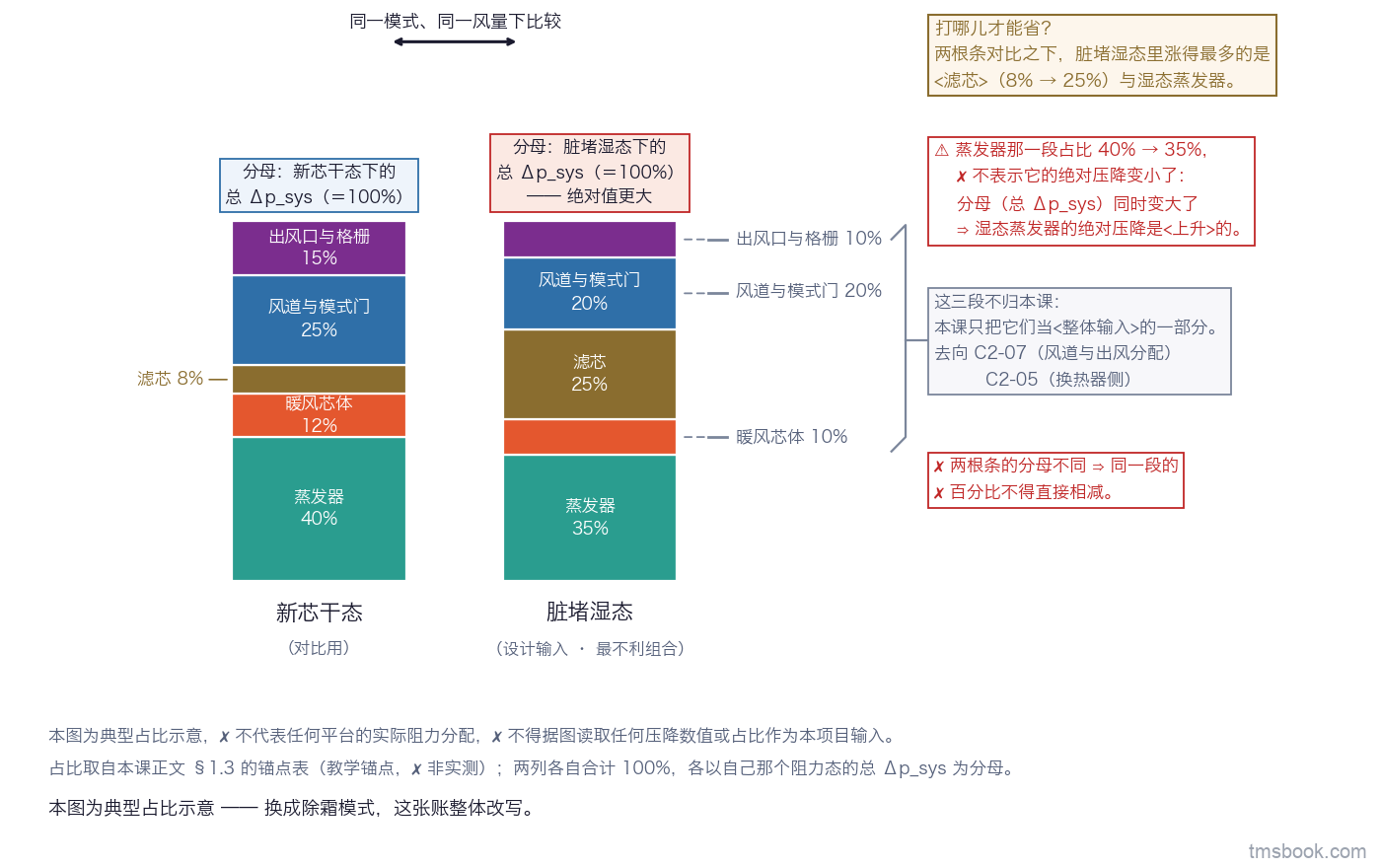

图5 两根并排的堆叠条形拆账图:左条标新芯干态、右条标脏堵湿态(设计输入),每根条总高度旁标出分母为该阻力态下的总系统压降等于百分之百;每根条自下而上分为蒸发器、暖风芯体、滤芯、风道与模式门、出风口与格栅五段,各段带独立文字标签与百分比,右条的蒸发器段与滤芯段明显更高;两条之间一条带箭头的横线标明比较是在同一模式同一风量下做的;右侧大括号把三段括起并标注去向;图底一行写明换成除霜模式这张账整体改写。本图为典型占比示意,⛔ 不代表任何平台的实际阻力分配,⛔ 不得据图读取任何压降数值或占比作为本项目输入
图5 打哪儿才能省看这张账:脏堵湿态里涨得最多的是滤芯与蒸发器两段;每段百分比旁都写着它的分母,而两根条的分母并不相同 ⇒ ⛔ 不得把同一段的两个百分比直接相减。本图为典型占比示意,⛔ 不代表任何平台的实际阻力分配,⛔ 不得据图读取任何压降数值或占比作为本项目输入。

1.4 风机相似定律三条:先记住第三条,再记住它的前提

同一台叶轮、同一个系统、同一个空气密度下变转速,三个量按不同的次方走:

Q ∝ n  Δp_t ∝ n²  P_shaft ∝ n³

来源是几何相似换算:流量正比于圆周速度(一次),压升正比于圆周速度的平方(二次),而功率是二者之积(三次)。把任一转速 n₀ 提高 20%,三个量分别变为 1.20 / 1.44 / 1.73 倍。⇒ 这就是高档位耗电陡增的全部原因:你感觉风量只大了一点点(20%),付出的轴功率却多了将近四分之三。

⛔⛔ 三条式子有三个前提,缺一不成立:① 空气密度不变;② 几何相似(同一台机);③ 沿同一条系统阻力曲线变转速。第三条最容易被忽略:跨阻力态(换了滤芯、开了另一个模式、干湿态变了)时工作点不在相似工况点上,三条标度全部失效。

⛔⛔ 式中的 P 是轴功率 P_shaft,⛔ 不是整车上能观测到的电功率 P_el。两者之间隔着一条随负载变化的电机与驱动效率链(型式与热设计去向 C2-15 座舱鼓风机的电机与调速模块:型式选型、调速谱系、模块热设计与电气失效)。⇒ ⛔ 不得拿实测电流按三次方外推——这是第 5 讲会再点一次的错,也是 1.5 那条反直觉结论的一半原因。

效率在这里入场:η = Q·Δp_t / P_shaft(Q 取 m³/s)。分子用全压,所以这是全压效率;分母是轴功率,⛔ 不含电机与驱动器损失。

今天就能用的一件事:三分钟做出高档轴功率预算。用 1.2 的脏堵湿态工作点(Q = 500 m³/h、Δp_t = 400 Pa,教学假设值):

  1. 换算风量:Q = 500/3600 = 0.1389 m³/s;
  2. 气动功率:Q·Δp_t = 0.1389 × 400 ≈ 55.6 W;
  3. 取 1.1 的效率典型带两端各算一次:η = 0.60 ⇒ P_shaft ≈ 93 W;η = 0.40 ⇒ P_shaft ≈ 139 W;
  4. 预算写成区间 93~139 W,⛔ 不写单值——单值会让下游以为这是个算出来的数,而它的宽度几乎全部来自效率这一项;
  5. 若再把转速提 20%,P_shaft 乘 1.73 ⇒ 160~240 W。这一步用的是相似定律,所以它只在上面三个前提下成立。

⇒ 下一个动作很明确:拿这个区间去问驱动模块扛不扛得住(并按 1.1 那条,再补算一次最小阻力态下的值),而把区间收窄的唯一办法是台架实测 η,⛔ 不是换一个更精确的典型值。

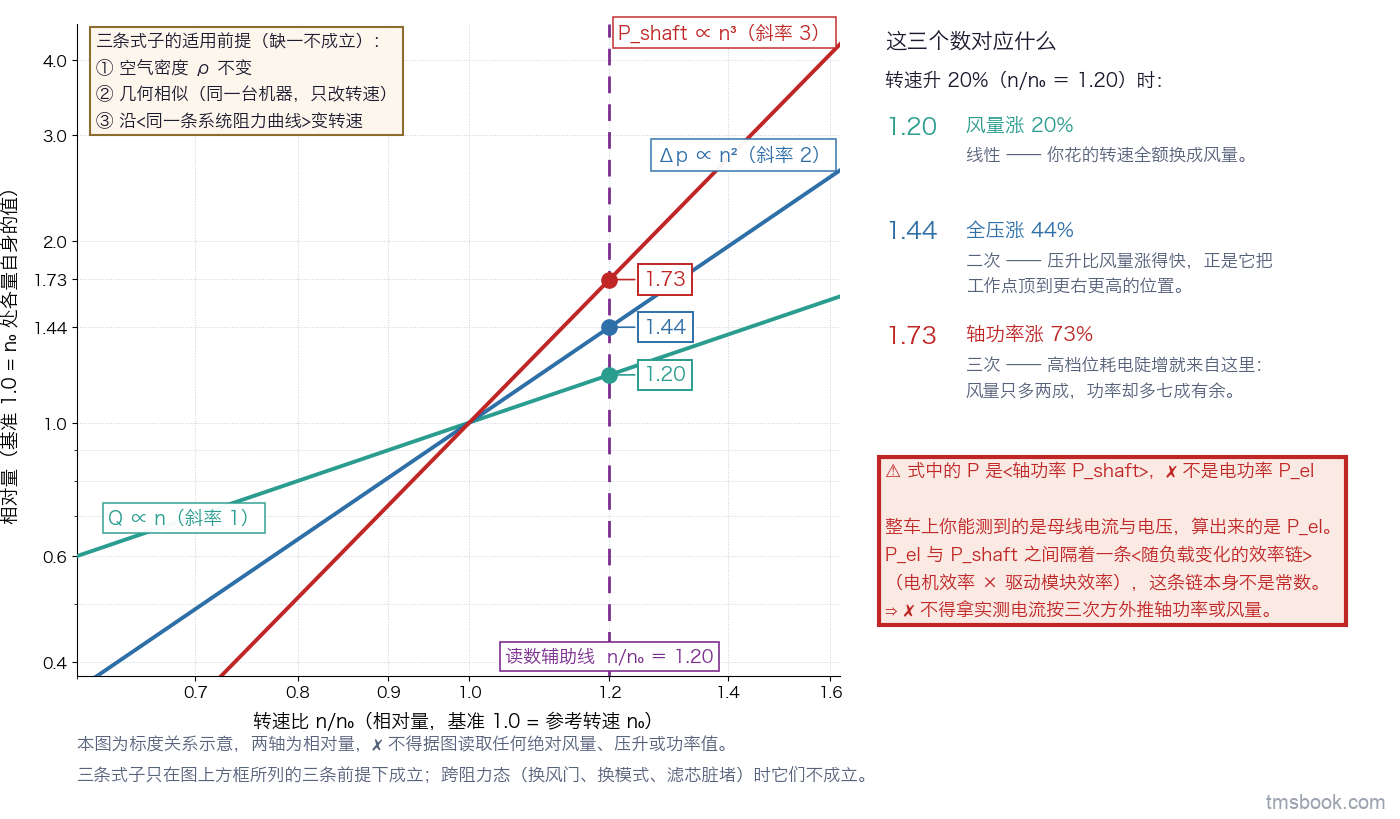

图6 以转速比为横轴、相对量为纵轴的对数对数图,两轴基准均为参考转速处的各量值:图上三条直线各带独立文字标签与斜率标注,斜率一的标风量正比于转速、斜率二的标压升正比于转速平方、斜率三的标轴功率正比于转速立方;在转速比等于一点二处画一条竖直读数辅助线,与三条直线的交点各引出数值标签一点二零、一点四四、一点七三;左上角方框列出三条适用前提为密度不变、几何相似、沿同一条系统阻力曲线变转速;右下角醒目边框方框写明式中功率是轴功率而非整车上能测到的电功率。本图为标度关系示意,两轴为相对量,⛔ 不得据图读取任何绝对风量、压升或功率值
图6 转速提高 20% 时三个量各涨多少,直接从那条竖直读数线上读:1.20 / 1.44 / 1.73——高档耗电陡增就出在第三条上;左上角方框那三条前提是这张图的有效期,右下角那个方框提醒你按三次方外推的对象是轴功率,⛔ 不是实测电流。本图为标度关系示意,两轴为相对量,⛔ 不得据图读取任何绝对风量、压升或功率值。

1.5 脏滤芯为什么「掉风量」:工作点沿风机曲线左移,而电流的方向反直觉

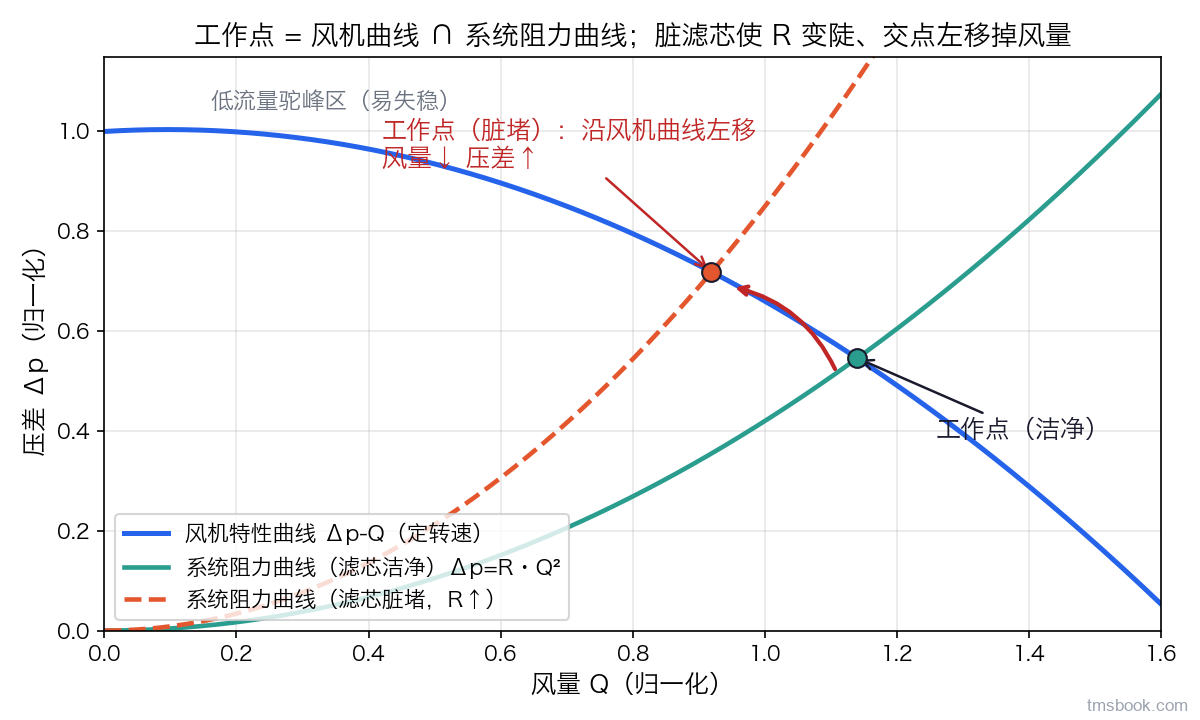

几何上只发生了一件事:阻力曲线绕原点向上转。R 变大,Δp_sys = R·Q^m 这条曲线整体变陡,于是它与风机曲线的交点沿着风机曲线向左上方移动——风量下降、全压升上升。用 1.2 的算例:新芯干态 (600 m³/h, 280 Pa) → 脏堵湿态 (500 m³/h, 400 Pa)。

⛔⛔ 这里必须说死一句:工作点是沿风机曲线移动的,⛔ 不是沿阻力曲线移动的。把箭头画错或说错,读者会以为风量掉了、压升也跟着掉,后面所有关于压升裕量的判断全部反向。

现在补上功率那一支,它是本课最容易被读反的一条。前向多翼是过载型:轴功率随流量单调上升。⇒ 在定转速下,脏堵 ⇒ 流量下降 ⇒ 轴功率与电流跟着下降,⛔ 不是上升。

⇒ 于是那条流传很广的诊断思路——「滤芯脏了风机更吃力,电流会升,所以拿电流升高当脏堵判据」——方向是反的,而且反得很干净:越脏电流越低,判据永远不报警;真正让电流升上去的是有人把出风开到最大、风门开到全新风(阻力下降、流量上升)。这个判据会在最干净的工况下误报、在最脏的工况下漏报。

⚠ 把它说完整需要另外半句,否则又会读反一次:上面那段只在定转速下成立。整车若开着恒风量补偿(策略为维持用户感知风量而把转速目标往上补),观测到的现象恰好相反——转速上升、电流上升。⇒ ⇒ 「脏堵时电流往哪走」没有单一答案,答案取决于闭环开没开:开环定转速则降,恒风量闭环则升。

⇒ 可用的判据长这样(本课把它交到第 5、6 讲去做实现):⛔ 不看电流的绝对方向,看「在同一个受控参考工况下,维持同一估算风量所需的转速,相对出厂基线涨了多少」。受控参考工况要把四要素和进风温度都固定住;转速的来源必须写明(转速反馈信号回读还是无刷内闭环),⛔ 不能笼统写「读转速」。

设计输入必须取脏堵态,这是本节的第二个硬结论。用户滤芯半年一年不换是常态 ⇒ 拿新芯阻力做设计输入,等于让整车在半个生命周期里风量不达标,而且这个不达标不会有任何报警。⚠ 脏堵把 R 涨到基线的多少倍是平台相关量:典型带落在 1.5~3 倍、多数量产平台在 2 倍 附近(⚠ 典型值、⛔ 不是验收依据,随使用环境——城市粉尘、花粉季、道路与尾气条件——差异极大)。⇒ 拿到你自己那个数的路有两条:① 取本项目滤材在目标更换里程末端的实测阻力曲线;② 台架按滤材加载试验把粉尘加到目标容尘量后再测 Δp-Q(滤材分级去向 C4-01 空气过滤:PM2.5/HEPA/活性炭与 AQS 传感)。两条都做不了时,按 2 倍先做一版设计,并在第 9 讲的寿命末期阻力态下复核一次。

⚠⚠ 这个倍数与第 6 讲 6.5 那个「更换提醒门槛」⛔ 不是同一个点,两者⛔ 不得互相代入:本节这个 1.5~3 倍(多数 2 倍,即 λ_blk = 0.5~2.0、多数 1.0)是设计输入,取的是换芯周期末的最坏点;6.5 那个 λ_blk = 0.25~0.60(多数 0.40,即 R 涨到 1.25~1.60 倍)是提醒用户去换滤芯的门槛,它按定义落在寿命末期之前。⇒ 拿门槛值去做设计输入,等于把设计点定在半程脏堵上,风量在周期末照样不达标——这正是本节要堵的那个洞。

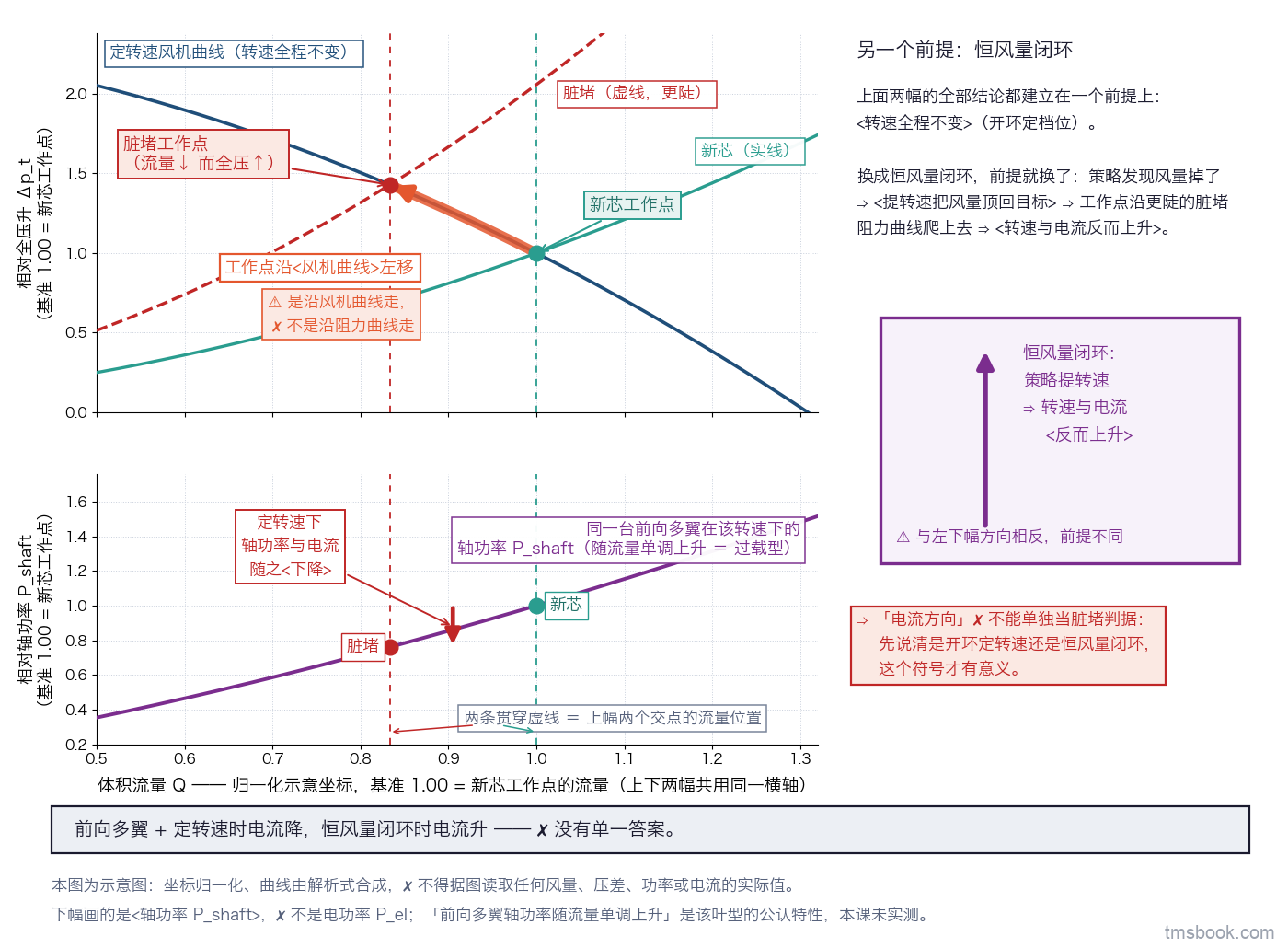

图7 上下两幅共用同一归一化流量横轴:上幅为全压升对流量图,一条定转速风机曲线与两条系统阻力曲线(实线新芯、虚线脏堵且更陡),两个交点分别标新芯工作点与脏堵工作点,两点之间一条粗箭头紧贴风机曲线画出并标工作点沿风机曲线左移;下幅为轴功率对流量图,画出同一转速下随流量单调上升的过载型轴功率曲线,两条竖直细虚线把上幅两个交点的流量位置贯穿下来读出两个轴功率值,两点间一条向下箭头标定转速下轴功率与电流随之下降;下幅右侧另一个对照框内一条向上箭头标恒风量闭环下转速与电流反而上升并注明这是另一个前提;图底横带写明两个前提下方向相反、没有单一答案。本图为示意图,坐标归一化、曲线由解析式合成,⛔ 不得据图读取任何风量、压差、功率或电流的实际值
图7 读四件事:工作点沿风机曲线左移而不是沿阻力曲线移动;风量下降的同时全压升上升;定转速下轴功率与电流反而下降;恒风量闭环下方向相反 ⇒ 电流方向⛔ 不能单独用作脏堵判据。本图为示意图,坐标归一化、曲线由解析式合成,⛔ 不得据图读取任何风量、压差、功率或电流的实际值。

收口:这一讲答得了什么、答不了什么

答得了三个问题:① 给定一台机的全压曲线族和一个写全了四要素的阻力态,这一档的风量是多少;② 阻力涨了,风量、全压升、轴功率与电流各往哪个方向走(以及这个方向在恒风量闭环下会反过来);③ 转速变了,三个量各按几次方走,以及这三条标度在什么时候不再成立。

答不了两个问题:① 这台机的几何是怎么来的——外径、叶宽、叶片数、蜗舌间隙怎么定,在第 2 讲与第 7 讲;② 求交怎么在软件里可靠地算出来、误差有多大——输入规格、修正链顺序、曲线族插值、数值求解的失效出口与不确定度拆账,整个在第 6 讲。

⇒ 拿着这一讲的结论去做决定之前,先确认你要的答案落在上面哪一栏里。
