C1-03 充注量优化与系统油循环管理

课程代码 C1-03 · 板块 C 乘员舱空调与 HVAC / C1 制冷系统与循环 时长 约 6 小时（9 讲 + 1 次量热台架实操） 适合对象 空调系统 / 试验工程师 前置 C1-02 四大件选型匹配；A1-04 制冷循环与 p-h 图 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 C1-03 大纲的完整展开版

---

引言：冷媒和油都不是「加了多少」的问题，是「此刻在哪一格」的问题

一台已经量产半年的纯电车回到服务站，抱怨是「不够凉」。技师接上加注机，读到冷凝器出口过冷度接近零，判「欠充」，补了冷媒；再读，还是接近零；再补。三轮之后高压上去了、功耗上去了，凉的感觉没回来多少，而压缩机已经在液击边界附近工作。没有人读错表，也没有人偷懒——过冷度确实接近零，「过冷度小＝欠充」这条判据在大多数系统上也确实成立。错的是这台车用的是孔管 ＋ 低压气液分离器（CCOT）架构：它把余量锁在低压侧，冷凝器出口过冷度本来就长期停在很窄的一条带里，那是这套架构的常态，不是欠充的证据。

这个错的形状值得先看清楚：它不是偶尔判错，是每一台该架构的车都会中招；而且补完冷媒之后信号不但不消失，反而更像欠充（因为它压根不响应）——它自带一个把人越推越远的正反馈。⇒ 本课要交付的不是「过冷度多少算合格」这种数，而是判据本身在什么架构上失效。

这门课管两件被当成「充进去就完事」的事：冷媒充多少、冷冻油加多少。 它的输入是一台已经装车的系统；输出是三样可以拿去被别人检查的东西：一份带工况标签与架构标识的目标充注量与公差、一份部件滞留油量标定表与补油算法、以及一套说得清「这条判据在什么条件下才算数」的诊断口径。

---

钉子 A —— 冷媒和油都不是「加进去多少」的问题，是「此刻分布在哪」的问题；你手上每一块能读的表读的都是分布的代理量，而代理量能不能用由架构决定，⛔ 不由测量精度决定。

系统里的冷媒总质量是加注时定死的一个数，而决定这台车此刻好不好的是这些质量坐在哪一格：多出来的那部分是淹在冷凝器出口段里（于是高压抬起来、过冷度变大），还是躺在高压受液器里（于是什么表都不动），还是待在低压气液分离器底部（于是连过冷度都读不出变化）。油同理：你按标称总油量加进去的油，此刻可能在压缩机油池里、在随冷媒跑的那股流里、在换热面上摊成一层膜、或者积在一条今天没开的支路底部——四种状态下压缩机的润滑裕度完全不同，而「加了多少油」这个数在四种状态下一模一样。

⇒ 过冷度、视液镜、OCR（油循环率 ＝ ṁ_oil /(ṁ_oil + ṁ_ref)，即随冷媒循环的油占总循环质量流量的分数，量纲一；⛔ 分母不是系统总油量——完整口径与两端各自的害处见第 6 讲 6.1）、露点这四块表全都是分布的代理量。它们的可信度不取决于表准不准，取决于这套架构有没有把它们要读的那个偏差提前吸收掉。本课因此把每一条判据都写成两截：判据本身，加上「这条判据在什么架构上失效」。

钉子 B —— 这两件事的验收工况都不在额定点上，在包线的边角上。

充注量的最终值是包线内各代表工况可接受区间的交集，⛔ 不是某一点上的最优值——漏掉一个工况就是埋一个现场故障；而回油的判据是最低连续运行工况下的气速，⛔ 不是额定工况下的气速。两条线索都指向同一个动作：验收点要按最不利工况选，而最不利工况通常不是你做台架时最方便跑的那一个。

★ 热泵与换向系统把这两根钉子各推进了一层（第 7 讲整讲讲它）：换向改变冷媒在系统里的分布 ⇒ 同一台系统有两条充注曲线，最终值要取两条窗口的交集，而交集可能比任一条都窄；回油路径随模式切换而改变 ⇒ 制冷模式下的低点在制热模式下可能变成高点，只按一个模式做回油验证会整类漏掉另一个模式的积油点。除霜与逆循环那一下是回油验收的第三个极值——与第 6 讲的最低连续负荷（几十分钟尺度的慢性累积）、低温冷启动（黏度轴上的极值）并列而不可互相代替，⛔ 不是把三者排出一个「最恶劣」的名次；它的判据是切换瞬态下压缩机油位的最低点，⛔ 不是稳态回油率。

---

★ 还有一句话是本课最容易被读反的，先在这里点破：「表读得越正常，系统越健康。」

这条直觉在绝大多数工程场合是正当的——仪表读数正常当然比报警强。而在本课这四块表上它恰好反过来：让系统变耐操的那些设计，正是让表读不出偏差的那些设计。鲁棒性和可诊断性是同一笔钱的两面，你把偏差吸收掉的同时也把它藏起来了。

四个会做错的具体动作，全是同一个机理的兑现，方向各不相同：

• 在 CCOT 架构上读到过冷度接近零就补冷媒（开头那个现场）——补下去只会一路补到过充，而错误信号不会消失反而更像欠充。
• 在带高压受液器的系统上，视液镜里看不到气泡就判「充够了、可以签字」——受液器出口送的是饱和液或过冷液，无气泡是这套架构的必然，它只说明受液器还没被抽空，说明不了充注量落在窗口的哪个位置；偏离最优同样无气泡。
• 把某台车标好的充注量连位置一起搬到另一个平台——可搬的只有曲线的形状，⛔ 不是位置。
• 欠充补回冷媒之后不回头复核油的存量分布——欠充期间积在系统里的油不会自己回来，冷媒补上了，那部分油还在原地。

⇒ 由此推出一条贯穿全课的纪律（★ 本课归纳，⛔ 不是任何既有规范里的条款）：报出任何一个读数之前，先声明这台车是什么架构；架构没写清，这个读数不能进报告、不能判供应商、不能用于对标。

---

射程要先画死。 本课只管热力学与系统响应这一层：充注窗口的形状与标定、油的存量分布与回油判据、以及从仪表读数反推分布的诊断口径。凡判据的依据来自别的层，本课只写去向不写内容：真空度与下线节拍、抽真空工艺能力归 G10-03 系统充注、排气与最低液位设计；储液件定容、干燥剂选型与吸附容量归 G10-01 储液干燥器与气液分离器设计（⛔ 划出去的是「选谁」这件事本身；选定之后的干燥剂型号与开封暴露计时规程仍是本课要交付的一项，见第 4 讲 4.3 与图39 第 ⑥ 项）；系统已烧毁后的失效件判定与复原归 G1-08 电动压缩机失效件判读与烧毁后的系统处置；颗粒与技术清洁度归 I5-05 流体回路技术清洁度与颗粒污染控制：目标设定、检测方法与产线管控；废工质与废油的退出端归 H7-08 工质与工作液的退出端：回收、再生与合规处置。

本课引用到的标准一律只写标准号与它管什么，⛔ 不写条款内容、不写限值；⚠ 版次与实施日期以现行目录为准、引用前须核。凡属平台相关量的（充注窗口的绝对位置、平台宽度、COP 峰位、液击边界与高压保护门限、标称总油量、各部件滞留油量、真空度门限与保压时长），本课一律不给数——那是合格答案，⛔ 不是缺项。

---

全课九讲就按这条主干排。 第 1 讲立曲线：充注量对性能是「先升、后平、再劣化」三段，而 COP 的峰比制冷量的平台窄 ⇒「制冷量够了」不等于「充注对了」；欠充与过充的后果不同类（一端可取舍、一端不可取舍），⇒ 最终值⛔ 不该默认取窗口中点。第 2 讲讲架构：余量锁在哪一侧就钝化哪一块表，三种缓冲架构（TXV＋高压受液器／孔管＋低压气液分离器／无缓冲件）各自吸收掉哪个偏差、于是各自让哪一块表失灵。第 3 讲讲标定：先过架构闸（过冷度法什么时候不成立），再在包线上取各工况可接受区间的交集，交集为空时的三条处置路。第 4 讲讲选油：三条判据轴与五档油族的全集，其中 PAO 的关键是它不依赖互溶回油。第 5 讲讲油在哪：两段携带机制、八格存量账、以及换件之后补油为什么不能按「加回标称量」办。第 6 讲讲回油：判据在最低连续负荷不在额定点，最小夹带气速与立管设计。第 7 讲整讲讲热泵与换向系统：两条充注曲线、两张积油点表、以及除霜瞬态这个秒级的第三个验收极值。第 8 讲讲诊断：先判架构再读指纹，先证伪测量本身那一族，再进高压偏高的候选池。第 9 讲讲水分：抽真空只管得到气相那一格，水分来源全集六项、POE 吸湿与「水分→酸→绝缘下降」这条链，以及两套⛔ 不可互相引用的水分口径（露点仪测气相、卡尔费休测油相）——⚠ 真空度、保压判据与下线节拍本身归 G10-03 系统充注、排气与最低液位设计，本课只用它的结论。

学完这门课，你要能当场做四件事：在一台不认识的车上先判出它是什么架构、于是知道哪几块表此刻不可信 · 在包线上取交集定出充注量与公差，并写清每个区间绑定的工况 · 判断一次回油故障该改气速、改立管还是改控制策略 · 拿到一份「过冷度接近零」的报告时，说得出接下来该测什么而不是该补什么。

---

第 1 讲　两端各自翻车，中间才有窗口

读者带进课堂的直觉通常是「有一个最优值，多了少了都差一点」。这个直觉里有两处要改：第一，最优不是一个点而是一段区间——曲线中段有一个平台；第二，多了和少了差的不是同一种东西——一端丢的是性能与能耗，另一端丢的是压缩机。本讲把这条曲线和它两端的机理讲清楚，它是后面所有方法的地基：窗口有多宽、由什么决定、为什么有的系统上根本看不见它，是第 2 讲；怎么把充注标进窗口、怎么在工况包线上取交集，是第 3 讲；怎么从仪表读数反推此刻落在曲线的哪一段，是第 8 讲。

⛔ 本讲全部不给数。三段的分界位置、平台宽度、COP 峰位、以及液击边界与高压保护门限落在横轴哪里，全部是平台相关量，由这台系统自己的台架标定给出。本讲交付的是这条曲线的形状与方向——形状可以搬到别的车型，位置不可以。

1.1 制冷量是「先升、后平、再劣化」三段，而 COP 的峰比制冷量的平台窄

把一台系统固定在一个工况上，从明显欠充开始一档一档往里加冷媒直到明显过充，同时记录制冷量、COP、冷凝器出口过冷度 ΔT_sc（＝ T_sat(p_c) − T_liq，单位 K）、排气侧高压与吸气过热度 ΔT_sh（＝ T_suction − T_sat(p_e)，单位 K）。这条充注量扫描画出来的四条曲线，各有各的形状：

• 制冷量——三段。相变面积还没被填满时，每多一点冷媒就多一点有效换热面积，制冷量快速上升；面积用满之后进入平台，再加几乎不动；继续加，冷凝器开始被液体淹掉一部分，制冷量转而回落。
• COP——它的分母（压缩功）随高压单调上升，所以 COP 的峰不在平台中间，而是落在制冷量平台的左半段，并且比平台窄。
• ΔT_sc——欠充区贴近零（冷凝器出口没有富余液体可供过冷），进入窗口后抬起，并随充注继续上升。
• 排气侧高压——平台段缓升，进入过充区加速上升。

三段形状本身就是判据，它一次回答两个问题。

第一个问题是「为什么窗口是一个区间而不是一个点」。答案就在平台段：在那一段里，制冷量对充注不敏感。这既是好消息（允许公差、允许量产分散），也正是标定要费力的原因——靠制冷量本身分不出平台内部的好坏。

第二个问题更要紧：「制冷量够了」不等于「充注对了」。因为 COP 的峰比平台窄，平台的右半段是一段「制冷量仍然合格、而 COP 已经在掉、排气侧高压已经在涨」的区间。⇒ 只用制冷量做验收，会把这一整段判为通过。★ 由此得到一条对台架扫描的硬要求：扫描必须同时记录制冷量、COP、ΔT_sc、高低压与 ΔT_sh 这五个量，只记一个的扫描不是扫描——记录一个量画出来的是一条看起来很干净的曲线，而干净正是因为该看的那几个量没被记下来。这条要求怎么在台架上执行、稳态怎么判，是第 3 讲。

ΔT_sc 那条曲线还留了一个后手：它正是第 3 讲过冷度法的依据——因为它随充注抬起并继续上升，才可能拿它当充注量的可测代理量。⚠ 但这条依据带着架构前提，⛔ 不是一句全称判断：冷凝器出口那段过冷液是不是「露在外面能被读到」，取决于系统有没有缓冲件、缓冲件装在哪一侧（机理在第 2 讲），以及过冷段与缓冲件的相对位置（落成三问判据链在第 3 讲）。本讲说的是「这条曲线在物理上是这个形状」，⛔ 不等于「在你手上这台车上读得出来」。

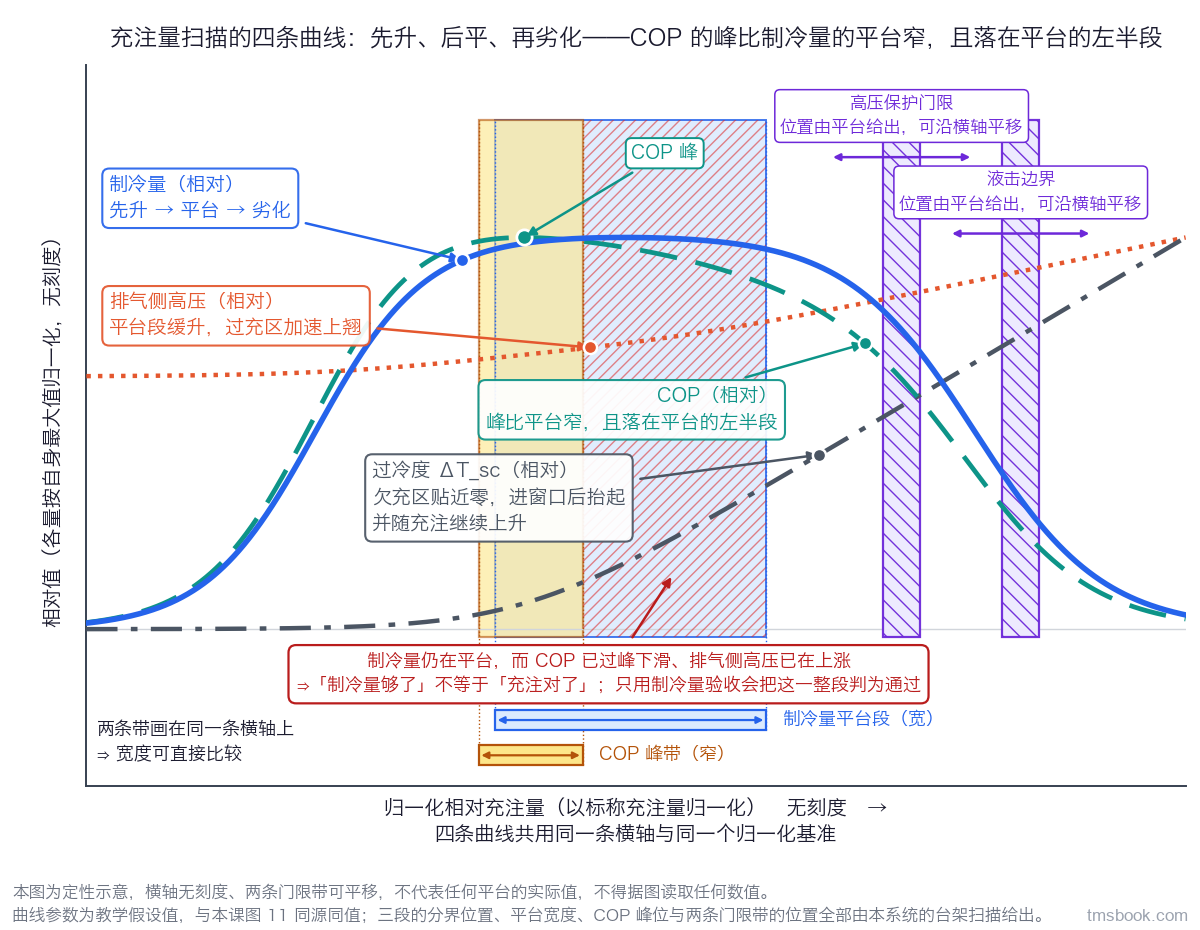

不给数，图上也不给刻度。三段的分界位置、平台有多宽、COP 峰落在哪、高压什么时候开始上翘，全部由本系统的台架扫描给出，⛔ 本课不给任何数值。图 3 的横轴是归一化的相对充注量、不带刻度；液击边界与高压保护门限画成两条可沿横轴自由平移的竖带——它们的位置由平台给出。

三个易错点：① 把制冷量平台的中点当成最优点——COP 峰在左半段，平台中点已经偏右；② 用单一工况的这一条曲线定最终充注量——换个工况整条曲线会平移，最终值要取包线上各代表工况可接受区间的交集（第 3 讲）；③ 把某台车的曲线连位置一起搬到另一个平台上用——可搬的只有形状。

1.2 欠充不是「不够凉」这一条后果，是制冷、电机热、润滑三条线同时被牵动

欠充的主链一环扣一环：系统冷媒总量不足 → 流经蒸发器的冷媒偏少 → 冷媒在蒸发器里过早蒸干，末段过的已经是蒸干的过热蒸气 → 吸气过热度 ΔT_sh 偏大、参与相变的有效面积变小 → 制冷量下降；同时低压侧冷媒不足，蒸发压力偏低。

这只是三条链里的一条。另外两条从同一个原因分岔出去，落点完全不同：

电机热线——电动压缩机的绕组靠回气冷媒流过它散热。欠充时回气量小，而且因为 ΔT_sh 偏大，回气本身就热；两件事同向叠加 ⇒ 电机散热变差、排气温度升高。

润滑线——冷冻油要靠冷媒流动的剪切与夹带才能回到压缩机（两段输运机理见第 5 讲）。欠充使质量流量下降 ⇒ 夹带减弱 ⇒ 油更容易留在它落下的那些位置（积油点与积油工况的全集见第 6 讲）。⇒ 欠充往往同时是一个缺油工况。

为什么必须三条一起讲：只讲第一条，读者会得到一个错误的量级感——「欠充无非是凉得慢一点，忍一忍、以后有空再补」。而后两条的代价不是性能，是寿命：排气温度升高加速冷冻油劣化，缺油直接通向磨损与抱死。⇒「欠充与过充的后果不同类」这件事，在欠充这一端就已经开始了，它不是过充的对称镜像。

本讲给的是方向，⛔ 不给偏移量的数：ΔT_sh↑、蒸发压力↓、制冷量↓、排气温度↑、ΔT_sc→0。⚠ 这五个方向单独看每一个都还有别的成因，必须当成一组组合去读，那才是诊断指纹；而这组指纹在某些架构上会被钝化（ΔT_sc 那一项尤其），组合读法与架构边界都在第 8 讲。这三条链与过充那两条并排画在图 4 里。

三个易错点：① 只记住「欠充＝制冷量低」，于是把欠充当成性能问题排到低优先级——它同时是一个寿命问题；② 看到排气温度高就直接归因到压缩机本体，而此刻它是欠充的下游症状（压缩机本体确实也在候选池里，怎么把它与充注问题分开是第 8 讲的活）；③ 把欠充补回去之后不回头复核油的存量分布——欠充期间已经积在系统里的油不会自己回来，冷媒补上了，那部分油还在原地（八格存量账见第 5 讲）。

1.3 过充的两条后果不同类：性能劣化可以取舍，液击不能

过充走的是另一条链：多出来的液态冷媒在系统里无处可去，堆在冷凝器出口段把冷凝器淹掉一部分 → 有效冷凝面积减少 → 为了把同样的热排掉，冷凝压力被迫升高 → 出口液体在被淹没的那一段里被进一步冷却，ΔT_sc 变大。这一段的代价是连续的、可度量的：功耗上升、COP 下降，严重时触发高压保护。

继续过充，链条会换一种性质：蒸发器来不及把液体蒸完，未蒸发的液体被吸进压缩机——液体几乎不可压缩，压缩一腔液体对阀片、涡旋盘与轴承是冲击载荷。这就是液击。

★ 这两条后果不能放在同一把尺子上做权衡。理由不是「液击更严重」这种程度上的差别，而是工程决策的逻辑不同：性能与能耗的劣化是可以做取舍的——多耗一点电换别的好处，这种交易每天都在做；机械破坏不能做取舍——它是一次性的，而且发生在没有预警的那一刻。⇒ 把两者压成一个「风险评分」再加权，等于拿一个可交易的量去抵一个不可交易的量。

★ 由此推出一条选点口径（本课归纳，⛔ 不是既有判据）：充注量的最终值不该默认取窗口中点。取中点这个动作隐含着「窗口两端等价」这个假设，而两端的后果不同类，假设不成立。⇒ 选点时必须显式声明：本平台按哪一端的后果加权、为什么这么加权，并把这句声明连同目标值一起交付出去。⛔ 本课不给出「该偏哪一边」的答案——那取决于这台系统有没有低压气液分离器兜底、压缩机对带液的耐受能力、以及现场补加冷媒的可能性，是平台相关判断（缓冲件怎么改变这件事，第 2 讲）。

液击边界与高压保护门限落在横轴的什么位置，同样⛔ 不给数；图 3 与图 4 里它们只以「由平台给出」的可平移带出现。

三个易错点：① 用「高压还没到保护值」来论证「还可以再充一点」——高压保护是性能那条链上的门限，而液击边界可能更靠左；两条门限长在不同的链上，⛔ 不能互相担保；② 把「有低压气液分离器所以不会液击」当成绝对安全——气分能兜住稳态回液，兜不住大幅过充叠加瞬态回液（模式切换与除霜那一下是最恶劣的瞬态，见第 7 讲）；③ 把两类后果压成一个评分做加权。

1.4 「再多充一点会更凉」错在哪：多出来的那部分冷媒不去蒸发器，它去淹冷凝器

「再多充一点会更凉」是充注类返修里最常见的操作根源。它顽固，是因为它有一半是对的——在窗口左侧（欠充区），多充确实更凉，而且立竿见影。人在左侧验证过这条经验之后，把它一路外推到了右侧。

破它的办法不是重复「不要过充」这句禁令，而是让读者看清多充进去的那部分冷媒物理上去了哪里。把这句话拆开，它的隐含假设是：多加的冷媒会去到蒸发器并参与相变。而在窗口右侧，蒸发器的相变面积早已被完全利用——它不再是瓶颈，也没有多余的面积可以接纳新来的液体。多出来的液体只能在高压侧堆积，去淹冷凝器，走的正是 1.3 那条链。⇒ 多充只买来高压、功耗与液击风险，买不来冷量。这也是为什么这条错话必须配着图 3 的三段分区与图 4 的两条链来破——它不是靠反复叮嘱能拆掉的，要靠读者自己在图上找到「那部分冷媒去了哪一格」。

⚠ 现场还有一个把这个错误动作放大的条件：没有量热台架。此时手上没有「制冷量」这个直接量，只有「感觉不够凉」这个主观判断，于是拿它当判据继续加冷媒。而「不够凉」的成因不止欠充一族——冷凝器前端堵塞、冷凝风扇失效或转速不对、前端进风再循环、以及环境本身就热（这压根不是故障），都会给出同一个主观感受；完整的候选池与把每一族分开的那条判据，在第 8 讲。⇒ 用一个覆盖不全的判据去驱动一个不可逆的动作——这是本课要拆掉的第一个操作习惯，后面几讲还会以不同形状反复遇到它。

本讲小结：充注量对性能是「先升、后平、再劣化」三段，而 COP 的峰比制冷量的平台窄——所以「制冷量够了」不等于「充注对了」，扫描必须同时记五个量。两端翻车的方式不同：欠充同时牵动制冷、电机热、润滑三条线，往往同时是一个缺油工况；过充的两条后果不同类，性能劣化可取舍、液击不可取舍，⇒ 最终值⛔ 不该默认取窗口中点，必须显式声明按哪一端加权。「再多充一点会更凉」只在窗口左侧成立，右侧多充的冷媒去淹冷凝器、不去蒸发器。⛔ 本讲一个数都不给：形状可搬，位置不可搬。⇒ 窗口到底有多宽、为什么有的系统差几十克就报故障而有的怎么充都不出事、以及为什么「让系统耐操」和「让偏差看得见」是同一笔钱的两面，是第 2 讲。

---
