C1-02 蒸发器/冷凝器/压缩机/膨胀阀选型匹配

课程代码 C1-02 · 板块 C 乘员舱空调与 HVAC / 制冷系统与循环 时长 约 3.5 小时（8 讲） 前置 C1-01 汽车空调系统原理；A1-05 COP 与过热过冷；A2-04 湿空气物理与焓湿图（蒸发器湿工况的语言基础）；C1-06 乘用车座舱制冷负荷计算书（本课「给定制冷量目标」的来源与口径） 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 C1-02 大纲的完整展开版

---

按任务导航

你手上的事	直接看	还要配
审一版四大件方案，判它在工况包线两端闭不闭环	第 5 讲：两端各走一遍的闭环核对，以及从制冷量目标到一版规格的动作序列	第 8 讲——闭不上时按体征反推是哪一环短
定压缩机排量，并校核它在低蒸发压力端还剩多少能力	第 1 讲：排量由包线两端倒逼、容积效率随压比怎么掉、怎么在性能 map 上取你这个工作点的可用制冷量	第 7 讲——同一组输入把整条流量链走到底
挑一个节流方案并给出过热度目标	第 4 讲：三种型式的控制回路与各自的兜底件、节流能力覆盖两端角点的核法	第 3 讲 3.5——多流路的过热度分散会藏住液击；要供应商哪些栏位见 4.5
查一台「高温端不够冷」的样车到底哪一环短	第 8 讲：从症状反推环节的鉴别树、四种典型错配的体征对照	第 2 讲 2.3——过冷度与前端进风是最先该量的两处
在评审上判一条「把压降优化掉」的提议该不该做	第 6 讲：压降发生在哪七处、吸气侧与排气侧后果为何不对称、空气侧要记的两笔账	第 5 讲——它最后要回到能力与能效两本账上

⛔ 本课不覆盖：

【栏一 · 不讲哪些题目】压缩机内部型线、涡旋容积效率的正确形式与机型谱系 → G1-01 电动涡旋压缩机结构与工作原理；外控变排量背后的 ECV 阀本体 → G1-02 压缩机排量、转速控制与容调；冷凝器部件级设计与过冷段／储液一体化 → G2-01 冷凝器设计与过冷段/储液一体化；蒸发器部件级与出风均匀性 → G2-03 蒸发器设计与出风温度均匀性；前端层叠顺序判据与空气侧串扰的量化 → G7-01 前端冷却模块（FEM/Cooling Module）总体设计、G7-02 多换热器层叠布置与空气侧串扰；由芯体几何正算湿态总热导与效能的焓势形式效能法本体 → A3-05 湿工况换热器计算：析湿、湿翅片效率与焓差驱动的 ε-NTU（本课只用它的结论做选型快估）；制冷量目标的逐项取值、总热导标定与计算书交付 → C1-06 乘用车座舱制冷负荷计算书：逐项取值、UA 标定与环境舱对账；压降折成能效的平台标定与能效优化路径 → C1-05 空调系统能效（COP）优化路径；充注量与油循环判据 → C1-03 充注量优化与系统油循环管理；制冷剂侧压降与均流的部件级机理 → C1-04 制冷剂路径压降与均流设计；箱内布置与冷凝水管理 → C2-05 箱内蒸发器布置与冷凝水管理；湿空气与焓湿图读法 → A2-04 湿空气物理与焓湿图：空调负荷计算基石；热泵制热那条另一端的包线 → C3-02 热泵采暖原理与低温制热衰减、C3-05 补气增焓（喷气增焓）低温热泵技术。

【栏二 · ⛔ 真正不给的数】① 未取得原文的标准条款限值与等级号：SAE J639 一个条款、一个限值、一个等级号都不写；GB/T 21361 只写它的射程是制冷用途的汽车用空调器整机，⛔ 不当四大件选型判据；ISO 817 只写它管冷媒命名与安全分类，⛔ 不写等级号与限值 → 去向是各标准原文。本课引用条款内容的只有 SAE J2765（台架系统 COP 的分母边界）与 GB/T 37123（压缩机输入功率、辅件耗电功率等术语）两个号；⚠ 以上标准一律只写号体，版次以现行目录为准，引用前须核。② 本项目自己的验收阈值：第 6 讲的旋钮方向表与第 8 讲的鉴别树、体征对照只给方向，⛔ 一个门限值都不给 → 去向是本企业规范，加上你在台架与环境舱上建的实测基线。③ 教学假设之外的具体产品参数：阀的流通能力／开度分辨率／过热度控制精度，某一型压缩机性能 map 上的数值，某一型芯体的翅片几何 → 去向是供应商规格书与量热计台架。⚠ 平台相关量（容积效率、迎面风速、换热器效能、逼近度、过冷度）本课在正文里给典型区间与常见值锚点，⛔ 不在本栏之列——它们是典型值、⛔ 不是验收依据，你的平台须实测确认。

---

引言：四大件不是四次选型，而是一条必须在包线两端都合得上的链

你接手这件事的时候，桌上通常已经有三样东西：一个制冷量目标、一张工况包线、一套定死的动力架构（皮带驱动还是高压电驱，决定压缩机可用的转速范围）。缺的是第四样——一版说得出理由的四大件规格。于是很自然地，压缩机交给一个人、冷凝器交给一个人、蒸发器和膨胀阀各交给一个人，四份方案分头做完拼到一起。

而这正是这门课要拆掉的那个做法。四份单独看都合格的方案拼起来，在 45 ℃ 怠速那个角点上可能一样冷不下来；而拼起来能用的那一版，往往没有哪一件是「最好的」。

本课的射程：从「制冷量目标已给、工况包线已给、动力架构已定」接手，交出一版四大件规格与一张逐角点的闭环核对表。上游给三件——目标制冷量的两本账（稳态守温功率与 pull-down 峰值功率，两者⛔ 不得混用，逐项取值与标定见 C1-06 乘用车座舱制冷负荷计算书：逐项取值、UA 标定与环境舱对账）、工况包线、动力架构与可用转速范围；本课交出六件——压缩机排量与转速范围、冷凝器面积与过冷段预算、蒸发器面积与风量工作点、膨胀装置型式与过热度目标、四大件之外的必配件（储液干燥器／气液分离器与冷冻油体系）、以及那张逐角点的闭环核对表。

先把射程说死，是因为不说清会出两种错，而后一种更贵：一种是你在本课找一个本课根本不给的东西，白读了两个小时；另一种是你把本课给的方法与典型带当成可验收限值抄进技术条件——那会一路错下去。

钉子 A：四大件是一条能量与流量守恒的闭合链，匹配不是四次独立选型，而是让四个能力量级彼此相称，并且在工况包线两端都闭环；额定点闭环不算数。压缩机排量定下循环的制冷剂质量流量 ṁ_r → 这股流量必须在冷凝器里被完全冷凝并过冷 → 在膨胀装置被节流到蒸发压力（节流能力要同时匹配这股流量与这个压差）→ 在蒸发器里被完全蒸发并过热 → 干气回到压缩机，闭环。⇒ 链上任何一环偏小，整条链就卡在那一环，而瓶颈会「移动」：冷凝过冷不足 ⇒ 膨胀阀前闪发 ⇒ 有效流量掉 ⇒ 表象是「蒸发器不够冷」，根子却在冷凝侧。

⇒ 今天就能用的那件事：拿到任何一版四大件方案，先逐角点问四句——在这个角点上，排量够不够？冷凝完全不完全、过冷够不够？节流能力覆盖不覆盖这个压差与这股流量？蒸发蒸得干不干、过热度稳不稳？四句里有一句答不出，这一版方案不作数。注意这四句是按角点问的，不是对整台车问一遍就完事：包线的两端会让不同的那一句先答不上来。

钉子 B：本课交付的每一个「取多少」，都⛔ 不是一个可以抄走的数，而是「怎么算／怎么取 ＋ 典型带 ＋ 什么条件下必须重算」三件套。下游有好几门课把「限值」直接指向这里——压缩机的可用制冷量、阀的流通能力与过热度目标、蒸发器表面温度与盘管等效露点 ADP、逼近度、压降折成能效的换算系数。⇒ 而这几个量全部是平台相关量或部件级参数：给出一个单值，它就会被当成限值抄进技术条件，一个数错，指过来的每一门课跟着错。⇒ 所以本课每写下一个数，都在同一段里回答三问：它是怎么来的（算法／实测法／向谁要）？它的典型带是多少、锚点在哪？换什么条件就必须重算？三问答不全的数，本课不给。⚠ 这不是把讲义抽空——反过来，凡是给了数的地方，你都能顺着这三问在自己平台上把它重算一遍；凡是不给数的地方，本课给的是拿到它的那条路。

反钉子（最容易被读反的一条）：「制冷量不够 ⇒ 先把压缩机排量加大、或者把蒸发器换大一号。」⛔ 这条在高温端是反的，而且它把因果方向搞反了。它的前半句是对的——排量决定质量流量、流量决定制冷量；错在顺推。高温大负荷端的实际链条是：排量加大 ⇒ ṁ_r 上升 ⇒ 冷凝器要排掉的热量 Q_c ＝ Q_e ＋ W_comp 同步上升 ⇒ 本来就吃紧的冷凝能力更不够 ⇒ 冷凝压力被顶高 ⇒ 压比上升 ⇒ 容积效率 η_v 再降一档、单位质量制冷量 q_e 又因过冷度变差而缩水 ⇒ 实际增益远小于排量增幅。若此时过冷度已经不足以盖住液管压降，阀前闪发会随冷凝压力上升而加重，有效流量可能不升反降。

⚠ 照这条错判做出来的动作，是「方向做反」而不是「做得不够」：预算与周期被花在换一台大排量压缩机（或大一号蒸发器）上，而真正该查的两件——冷凝器出口过冷度够不够盖住液管压降、冷凝器进风温度被机舱热风回流抬高了多少——一件都没查。⇒ 正确的第一动作是量两个数：冷凝器出口的压力与温度（据此反算实际过冷度）、以及怠速风扇满档下冷凝器进风温度与环境温度之差（查热风回流与冷风绕流）。这两个数拿到之前，⛔ 不许动排量。

⚠ 反过来也要说清：本条不是说「排量永远不该加」。低负荷端流量需求本来就小，在那一端加排量只会让过热度控制更难稳；而在冷凝与节流都还有余量的系统上，加排量确实是提能力的正路。判据是先定位瓶颈在哪一环（第 8 讲的鉴别树），⛔ 不是先动手。

还有一件要先说破：这条链上的件⛔ 不止四个。沿「四大件」这一条线索数下去，会有整整两类件一次都不出现，而它们各自都能单独把匹配打翻。按件分，链上并列八类：① 压缩机；② 冷凝器（含与它一体化的过冷段）；③ 蒸发器；④ 膨胀装置（TXV／EXV／孔管）；⑤ 辅助容器——储液干燥器（TXV 系统，装在高压侧）与气液分离器（孔管系统，装在吸气侧），它们不是可选件，而是某一路节流方案的必配项，且⛔ 不可互换；⑥ 冷冻油——它随冷媒跑遍全系统，是贯穿四大件的系统级选择，⛔ 不是压缩机的内部私事；⑦ 连接管路与接头（液管压降直接吃掉过冷裕度，吸气管压降直接抬高压缩机吸气比容）；⑧ 传感器与控制器（电子膨胀阀的过热度闭环、压缩机转速与排量指令的可控范围）。⚠ ⑤ 与 ⑥ 正是沿「四大件」枚举时整类不出现的那两类。

全课八讲的路线是这样铺的：第 1~4 讲按件走一遍，每一件只讲决定匹配的那几个参数（压缩机的排量与两个效率、冷凝器的面积与过冷段、蒸发器的湿盘管账与逼近度、膨胀装置的型式与节流能力）；第 5 讲把四件合起来，在包线两端各闭一次环，并给出从目标到规格的动作序列；第 6 讲单独算一笔选型期的压降账——它跨蒸发、冷凝与管路三处，挂进任何一讲都会把另外两处割裂；第 7 讲用同一组教学假设输入把整条链手算一遍，包括其中一步算出「无解」时该怎么读它；第 8 讲反过来用——从症状反推是哪一环短，那也是方案评审时真正要问的那几句。

⚠ 最后交代一个贯穿全课的口径：凡本课出现能效数字，分母取哪一套一律当场标明（只计压缩机输入功的台架口径，还是压缩机输入功加辅件耗电功的系统口径）——不标口径的能效数字在本课一律不算数，因为两套口径算出来的值可以差到让一版方案从「达标」变成「不达标」。

读完这门课，你手上应该多出两件东西：一张能对任何一版方案逐角点问四句的核对表，和一套「拿到一个数之后知道它什么时候失效」的习惯。⛔ 不是一张可以抄走的参数表——那种表在换一个平台时会静静地把你带错。

第 1 讲　本课的射程，与压缩机这一环：从「谁驱动」到「排量取多少」

本讲先立两件事，后面七讲都靠它们吃饭：一是本课从哪里接手、交出什么、哪些东西不在本课（引言）；二是链条上的第一个件——压缩机——该怎么选，以及它的三个关键量（排量、容积效率、可用制冷量）各自是怎么来的（1.1~1.5）。

先把本讲要用的符号口径一次说死，后面不再打断你：本课有两个质量流量，制冷剂侧一律写 ṁ_r（kg/s 或 g/s）、空气侧一律写 ṁ_air（kg/s），⛔ 全课不许裸写 ṁ；本课也有两个都叫「n」的量，压缩机转速一律写 n_comp（r/min）、余隙残气再膨胀的多变指数一律写 n_poly（无量纲），⛔ 任何一处不许裸写 n；压力一律用绝压（单位 kPa），⛔ 不用表压；⚠ 本课有四个压力符号，两两不同名也不同断面——p_s／p_d 是压缩机吸气口／排气口的压力，p_e／p_c 是蒸发压力／冷凝压力（分别取蒸发器出口与冷凝器出口）。⛔ p_s 与 p_e 不是同一个压力、p_d 与 p_c 也不是：中间隔着吸气管与排气管的压降（第 6 讲量化），只有在明写「不计管路压降」的算例里才可以取等。压比 π ＝ p_d / p_s 是压力之比、⛔ 不是温度之比，且它取的是压缩机端口那两个、⛔ 不是 p_c/p_e。另外，V_th 指理论排量（单转排出容积，几何量，cc/rev），它⛔ 不是压缩机实际吸进去的容积——实际吸入 ＝ V_th × η_v，这一折就是 1.3 的全部内容。

---

引言：本课从哪里接手，交出什么，以及链上的件为什么不止四个

本课的射程是一句可以贴在门上的话：从「制冷量目标已给、工况包线已给、动力架构已定」这三件接手，交出一版四大件规格与一张逐角点的闭环核对表。

上游给你三件：① 目标制冷量的两本账——稳态守温功率与 pull-down 峰值功率，这两本账⛔ 不得混用，稳态角点用守温那本、pull-down 起始角点用峰值那本；它们逐项怎么取值、热浸初温取多少、载员数与新风比例多少、座舱 UA 怎么标定、计算书怎么交付，全部归 C1-06 乘用车座舱制冷负荷计算书：逐项取值、UA 标定与环境舱对账，本课只消费这两个数、⛔ 不重推。② 工况包线——环境温度、湿度、日射、车速与转速、内外循环与风量档位张成的那一片设计工况集合。③ 动力架构——皮带还是高压电，它直接决定压缩机的可用转速范围，以及压缩机能不能与动力源解耦。

本课交出六件：① 压缩机排量与转速范围；② 冷凝器面积与过冷段预算；③ 蒸发器面积与风量工作点；④ 膨胀装置型式与过热度目标；⑤ 四大件之外的必配件（储液干燥器／气液分离器的搭配、冷冻油体系）；⑥ 逐角点的闭环核对表——这一件是前五件的验收面，没有它，前五件只是五张规格纸。

为什么一上来就要把射程写死：本课被大量下游课程当成「拿数的地方」引用。射程不写清，会出两种错，而且第二种贵得多：第一种是白读——读者跑到本课来找一个本课根本不给的东西（比如某一款阀的流通能力数值），翻完八讲一无所获；第二种是把方法当限值——把本课给出的典型带或算例输出抄进技术条件当成可验收的门槛值。本课的第二根钉子就是为这一种立的：本课交付的每一个「取多少」，都⛔ 不是一个可以抄走的数，而是「怎么算／怎么取 ＋ 典型带 ＋ 什么条件下必须重算」三件套。所以本课每写下一个数，同一段里都会回答三问——它是怎么来的？典型带是多少、锚点在哪？换什么条件就必须重算？

第一根钉子就写在这张图上：四大件是一条能量与流量守恒的闭合链，匹配不是四次独立选型，而是让四个能力量级彼此相称、并在工况包线两端都闭环——额定点闭环不算数。压缩机排量定下 ṁ_r → 这股流量必须在冷凝器里被完全冷凝并过冷 → 在膨胀装置被节流到蒸发压力（节流能力要匹配这股流量与这个压差）→ 在蒸发器里被完全蒸发并过热 → 干气回压缩机。⇒ 链上任何一环偏小，整条链就卡在那一环，而且瓶颈会移动：冷凝过冷不足 ⇒ 阀前闪发 ⇒ 有效流量掉 ⇒ 表象是「蒸发器不够冷」，根子在冷凝侧。

⇒ 今天就能用的那一条：拿到任何一版四大件方案，先逐角点问四句——这个角点上，排量够不够？冷凝完全不完全、过冷够不够？节流能力覆盖不覆盖这个压差与这股流量？蒸发蒸得干不干、过热度稳不稳？四句里有一句答不出，这一版方案不作数。这四句就是第 8 讲那张核对表的骨架。

【全集一 · 这条闭合链上到底有几个件】⛔ 不要只数「四大件」——沿「四大件」这一条线索枚举，会让整整两类件整类不出现，而它们各自都能单独把匹配打翻。八类并列：① 压缩机；② 冷凝器（含与它一体化的过冷段）；③ 蒸发器；④ 膨胀装置（TXV／EXV／孔管）；⑤ 辅助容器——储液干燥器（TXV 系统，装在高压侧）与气液分离器 accumulator（孔管系统，装在吸气侧），它们不是可选件，是某一路节流方案的必配项；⑥ 冷冻油——它随冷媒跑遍全系统，是贯穿四大件的系统级选择而不是压缩机的内部私事（见 1.5）；⑦ 连接管路与接头——液管压降直接吃掉过冷裕度，吸气管压降直接抬高压缩机吸气比容；⑧ 传感器与控制器——EXV 的过热度闭环、压缩机转速与排量指令的可控范围。⚠ 第 ⑤ ⑥ 两类，正是沿「四大件」数件时整类消失的那两类。

【全集六 · 本课不做的，以及各自的去向】⛔ 这里一句「不重要」都不会写，只写「不在本课射程、在哪门课」。十类：① 压缩机内部型线、涡旋的容积效率正确形式与机型谱系 → G1-01 电动涡旋压缩机结构与工作原理（那门课里讲机型谱系与选型判断表的那一节）；② 外控变排背后的控制阀本体 → G1-02 压缩机排量、转速控制与容调；③ 冷凝器部件级设计与过冷段／储液一体化 → G2-01 冷凝器设计与过冷段/储液一体化；④ 蒸发器部件级与出风均匀性 → G2-03 蒸发器设计与出风温度均匀性；⑤ 前端层叠顺序判据与空气侧串扰的量化 → G7-01 前端冷却模块（FEM/Cooling Module）总体设计、G7-02 多换热器层叠布置与空气侧串扰；⑥ 由芯体几何正算湿态换热的焓势形式效能法本体（湿翅片效率折损、干湿分区盘管）→ A3-05 湿工况换热器计算：析湿、湿翅片效率与焓差驱动的 ε-NTU，本课只用它的结论做选型快估；⑦ 制冷量目标的逐项取值、座舱 UA 标定与计算书交付 → C1-06 乘用车座舱制冷负荷计算书：逐项取值、UA 标定与环境舱对账；⑧ 压降折成能效的平台标定与能效优化路径 → C1-05 空调系统能效（COP）优化路径；⑨ 充注量与油循环判据 → C1-03 充注量优化与系统油循环管理；⑩ 制冷剂侧压降与均流的部件级机理 → C1-04 制冷剂路径压降与均流设计。另有三条邻接去向：箱内布置与冷凝水管理 → C2-05 箱内蒸发器布置与冷凝水管理；湿空气与焓湿图读法 → A2-04 湿空气物理与焓湿图：空调负荷计算基石；热泵制热那另一条包线 → C3-02 热泵采暖原理与低温制热衰减、C3-05 补气增焓（喷气增焓）低温热泵技术。

⚠ 上面这十类里，有五类是下游明写「本课不给、来 C1-02 拿」的：压缩机可用制冷量（1.4）、阀的部件级参数（第 4 讲）、逼近度目标值、蒸发器表面温度与盘管等效露点（第 3 讲）、压降折能效的换算斜率（第 6 讲）。本课不能不接——但接的方式是交付一条决定链或一套取法，⛔ 不是给一个数。这一点在每一处都会再说一遍。

引言这一节最容易犯的两个错：① 把「不覆盖」读成「不重要」——阀的本体结构不在本课，但阀的选型判据在本课，这是两件事；② 沿「四大件」数件，把储液干燥器／气液分离器与冷冻油整类漏掉（全集一第 ⑤ ⑥ 项）——漏掉之后，方案评审时你答不出「这套孔管系统的液击兜底件在哪」。

---

1.1　驱动形态与机型是两根正交的轴，⛔ 不是一根

选压缩机的第一步不是翻样本，是分清你在选哪一根轴上的东西。

第一根轴：驱动形态——回答「谁驱动它、能不能与动力源解耦」，三类：

• 皮带定排：排量固定，转速被发动机绑死，能力调节主要靠电磁离合器通断循环（以及风门与风量）。
• 外控变排：改斜盘倾角连续调节单转排量。「外控」的含义是由控制阀按整车控制器的指令调制，区别于只按自身吸／排气压力自感应调节的内控变排；转速仍然被发动机绑死，但排量这一维被解放了。
• 高压电动：由高压电驱动、变频调速，转速完全独立于机械动力源——这是纯电平台唯一的选择，也是怠速工况从此消失的原因。

第二根轴：机型——回答「缸里靠什么几何完成压缩」：斜盘／摇板往复、涡旋、滚动转子／旋叶等转子式。

为什么必须把两根轴分开：因为它们是正交的——同一台涡旋既可以皮带驱动，也可以高压电驱；而外控变排量机通常是斜盘往复式。把两根轴合成一根，就会长出一条根本不存在的「定律」——「变排＝往复、电动＝涡旋」。这条假定律的直接后果写在 1.3：把只对往复／斜盘式成立的容积效率公式套到涡旋上，那是本讲的头号误用，而且它不只是把数算偏，是把可调量指错。

工程量级上这两根轴各自解决什么问题：燃油车怠速制冷差是定排的老问题——转速被拖到最低、排量又改不了，能力与舒适性同时塌；外控变排是这个问题的解药，它让单转排量随需求连续下调，既避开了离合器通断带来的温度波动，也改善了部分负荷能效。纯电平台没得选，必须电动，代价是引入一组新约束：电气绝缘、电磁兼容，以及冷冻油必须满足绝缘要求（见 1.5）。

本节的两个易错点：① 把两根轴合成一根（上面说过，后果在 1.3）；② 忽略商用车与客车上由发动机皮带或取力口 PTO 驱动的开式压缩机那一路——它既不是乘用车的皮带定排，也不是高压电动，机组与冷媒回路见 C6-03 大空间/商用车/客车空调系统设计、顶置机组见 P2-01 客车顶置空调系统设计；而轮系布置、自动张紧器与 PTO 扭矩标定属于发动机附件驱动系统，不在本课射程。机型谱系与更细的选型判断见 G1-01 电动涡旋压缩机结构与工作原理，外控变排背后的控制阀本体见 G1-02 压缩机排量、转速控制与容调。

---

1.2　排量要用包线两端倒逼，⛔ 不是用额定点

排量 V_th 与可用转速范围 n_comp 共同决定压缩机能提供的容积流量上下限。所以「选排量」与「选转速带」从来不是两件事，是同一件事的两面。

倒算链四步（第 7 讲的贯通算例第三步就走这条链）：

1. 目标 Q_e ÷ 该工况的循环单位质量制冷量 q_e ＝ 需要的 ṁ_r；
2. ṁ_r ÷ 吸气密度 ρ_suc ＝ 需要的吸气容积流量 V̇_suc；
3. V̇_suc ÷ (n_comp / 60) ＝ 每转需要实际吸入的容积；
4. 再 ÷ η_v ＝ 需要的理论排量 V_th。

第 4 步那一折是最容易被跳过的一步，它正是 1.3 的主题：拿理论排量当真实流量，等于默认 η_v ＝ 1，在高压比工况上这一步能错掉两成以上。

为什么两端都要算，而且两端考的是两件完全不同的事：

• 高负荷端（高温大热负荷、怠速开空调）需要最大的 ṁ_r，考的是「最低可用转速 × 最大可用排量」够不够——这一端答的是够不够。
• 低负荷端（温和环境、小负荷）需要很小的 ṁ_r，考的是能不能稳定地运行在很低的排量或很低的转速上，而不频繁启停、不失稳——这一端答的是稳不稳。

⇒ 这两端不可能被同一个工况点同时覆盖：只盯额定点选排量，两端一个也没检验。这正是本课第一个误区条目的所指。

工程量级（典型带，看完请连同免责句一起记住）：乘用车皮带驱动的斜盘／摇板往复式（定排与外控变排都在此列），单转排量常见落在 80~180 cc/rev，多数中型乘用车平台在 130~150 cc/rev 附近；纯电车的电动涡旋因为转速能拉到 8000 r/min 以上、不再被怠速绑死，排量小得多，常见 18~45 cc/rev，多数量产平台在 27~34 cc/rev 附近，工作转速带约 800~8500 r/min。⚠ 典型值，⛔ 不是验收依据，你的平台须实测确认。⚠ 本项目未取得可核出处——它来自行业工程实践的常见范围，⛔ 不是任何标准的条款数据。→ 拿到你自己那个数的路：就是上面那条四步倒算链，代进你平台的 Q_e、你那个角点的 q_e 与 ρ_suc、你能用的 n_comp 与实测 η_v；第 7 讲 7.3 会把这条链完整走一遍。

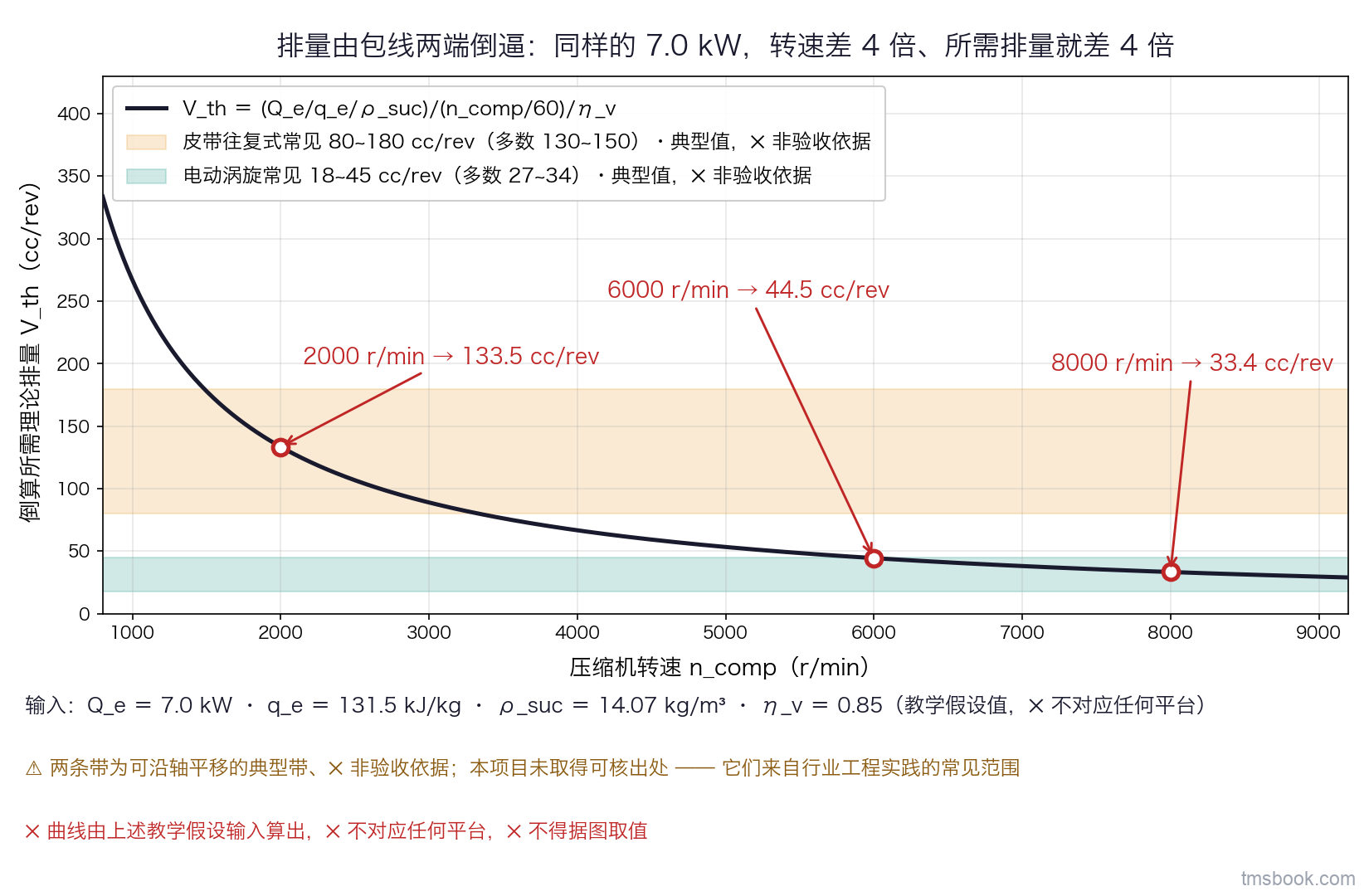

⚠ 请注意图 3 那两条带画成了可沿轴平移的带而不是门槛线——这是刻意的：它们表示「多数平台落在这一片」，⛔ 不表示越界即不合格。

本节的两个易错点：① 只盯额定点选排量（头号误区，上面已拆开）；② 拿理论排量当真实流量，漏掉 η_v 那一折——下一节专门讲这一折为什么不能照抄一个通用值。

---

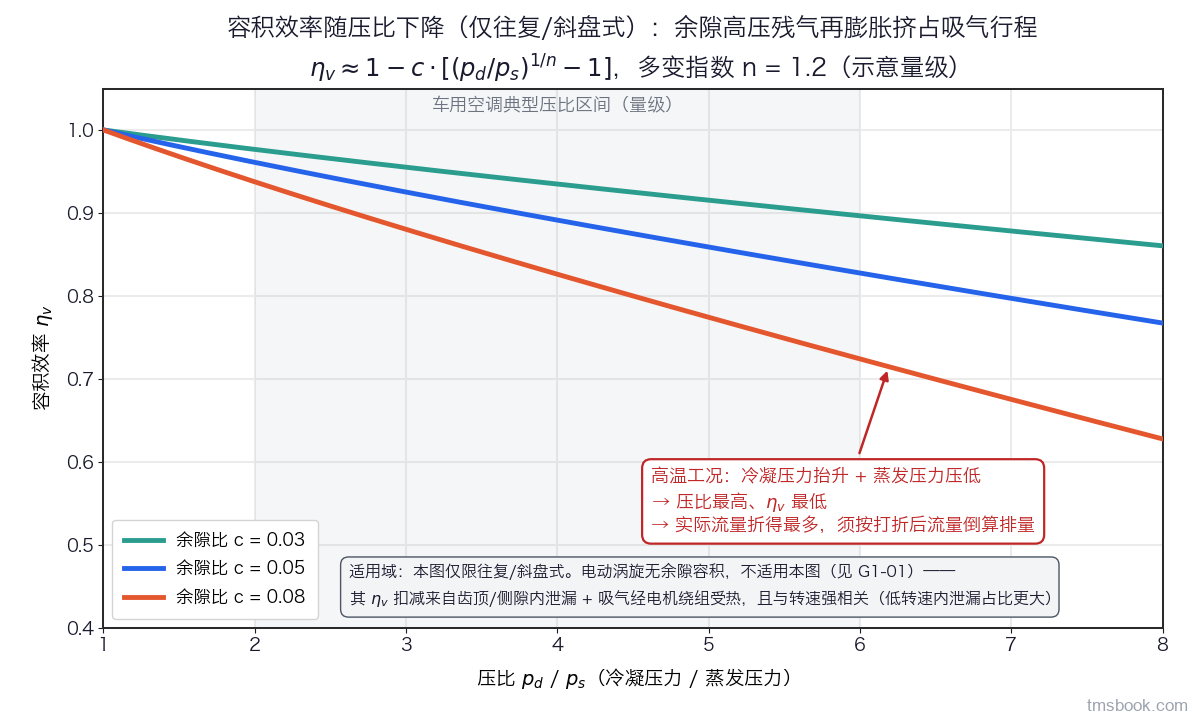

1.3　容积效率公式只对往复／斜盘式成立，涡旋式⛔ 不适用

公式本体：

η_v ≈ 1 − c · [ (p_d / p_s)^(1/n_poly) − 1 ]，其中 c ＝ 余隙容积比（余隙容积 ÷ 行程容积），n_poly ＝ 余隙残气再膨胀的多变指数。

它背后的机理（为什么 η_v 会随压比掉）：往复／斜盘式的气缸在排气结束时，余隙容积里留着一腔高压残气。活塞回行时，这腔残气要先膨胀到吸气压力，进气阀才可能打开、新气才轮得到进来。压比越高，这段「无效再膨胀」占掉的行程越大，能吸进来的新气就越少。⇒ 高温大负荷工况恰恰是压比最高的工况，此时实际流量折得最多——能力最需要的时候，折扣也最狠。

为什么涡旋不能套这条式子：涡旋没有余隙容积这个概念——它靠两条渐开线型线连续地把气腔从吸气侧卷向中心排出，排气口的残余回窜量级可忽略，公式里的 c 在它身上连对应的几何量都找不到。涡旋的 η_v 扣减以齿顶与侧隙的内泄漏加吸气经电机绕组受热为主，而且与转速强相关：转速越低，同样的泄漏间隙占每转吸入量的比例越大，η_v 越低。这个转速依赖在余隙式里连一个变量都没有。

硬套的后果，用数说话：按 c ＝ 0.05、n_poly ＝ 1.2 代入余隙式现算——压比 5.09 处给 η_v ≈ 0.86，压比 8 处给 ≈ 0.77。而热泵 −10 ℃ 那一档、压比约 8 的工作点上，车用电动涡旋实测多在 0.85~0.92。⇒ 拿 0.77 去做排量倒算，会让排量偏 15~20%。⚠ 前两个数是由教学取值代入公式算出的，⛔ 不是实测；后一条带是行业典型区间。⚠ 典型值，⛔ 不是验收依据，须按你的机型实测确认。⚠ 本项目未取得可核出处——它来自行业工程实践的常见范围，⛔ 不是任何标准的条款数据。⚠ 还要看清这个比较的形状：「偏 15~20%」这句话的两侧都来自本课给出的取值（余隙式算出的 0.77 与涡旋典型带 0.85~0.92），结论会随平台移动——换一台机、换一个工作点，偏差的大小甚至方向都可能变。

⇒ 但排量偏两成还不是最贵的那一层。最贵的是「把可调量指错」：余隙式会让你顺着 c 去想办法——压缩余隙、改阀板、改活塞顶形。而涡旋根本没有 c，你在那上面花的每一分工程时间都落空；涡旋真正能动的手是密封间隙（齿顶密封条与轴向柔顺）、吸气冷却路径（别让吸气先被电机烤热）、以及转速工作点的选择。⇒ 今天就能用的那一条判据：动手算 η_v 之前，先问一句「这台机有没有余隙容积」——有，用上面这条式子；没有，这条式子连量级都不该拿来参考，去 G1-01 电动涡旋压缩机结构与工作原理 取涡旋的正确形式。

⚠ 顺带把一对最常被互代的效率分清：η_v（容积效率）管的是能吸进多少质量，它决定流量；η_is（等熵效率）＝理想（等熵）压缩功 ÷ 实际压缩功，管的是要花多少功、排气有多热，它不影响流量。⛔ 两者不得互代。η_is 的典型带常见落在 0.55~0.75，多数车用工作点在 0.65 附近，压比越高、偏离设计点越远越靠下沿。⚠ 典型值，⛔ 不是验收依据，你的平台须实测确认。⚠ 本项目未取得可核出处——它来自行业工程实践的常见范围，⛔ 不是任何标准的条款数据。→ 拿到它的路：在同一工况点同时量 ṁ_r 与实际输入功，用 (h₂ₛ − h₁) ÷ 实际单位质量压缩功反算；或向供应商索取其性能 map。⚠ 第 7 讲算例取 η_is ＝ 0.65 作为教学假设值，⛔ 不对应任何平台。

c 与 n_poly 这两个数怎么拿：⛔ 不许抄一个通用值就代进去

上面那条式子有两个未知参数，而它们是部件设计参数，随机型与厂家变。两条取得路径：

1. 向供应商索取。⚠ 注意规格书通常不直接给 c 与 n_poly，而是给一条「容积效率 vs 压比」曲线，或几档实测点——那已经够用了，你要的本来就是那条曲线，参数只是它的参数化形式。
2. 由实测反解：在两个压比差得足够开的工况点上各测一次实际质量流量，各换算成一个 η_v，两个方程解两个未知数。⚠ 两个点的压比若靠得太近，方程病态，解出来的 c 与 n_poly 会对测量噪声极其敏感——这是反解时最常见的翻车方式。

工程量级（典型带）：余隙容积比 c 常见落在 0.02~0.08，多数往复／斜盘式在 0.05 附近；再膨胀多变指数 n_poly 常见落在 1.1~1.25，多数取 1.2。⚠ 典型值，⛔ 不是验收依据，你的机型须向供应商索取或由实测流量反解确认。⚠ 本项目未取得可核出处——它们来自行业工程实践的常见范围，⛔ 不是任何标准的条款数据。→ 拿到它的路：就是上面那两条。⚠ 另外提醒一次：这两个数只在往复／斜盘式的语境里有意义。

本节三个易错点：① 把某台机的 c 搬到另一台机上（它是部件设计参数，不是物性）；② 忘了这两个数只对余隙式机型有意义；③ 反解时两个工况点压比太近，解病态。

---

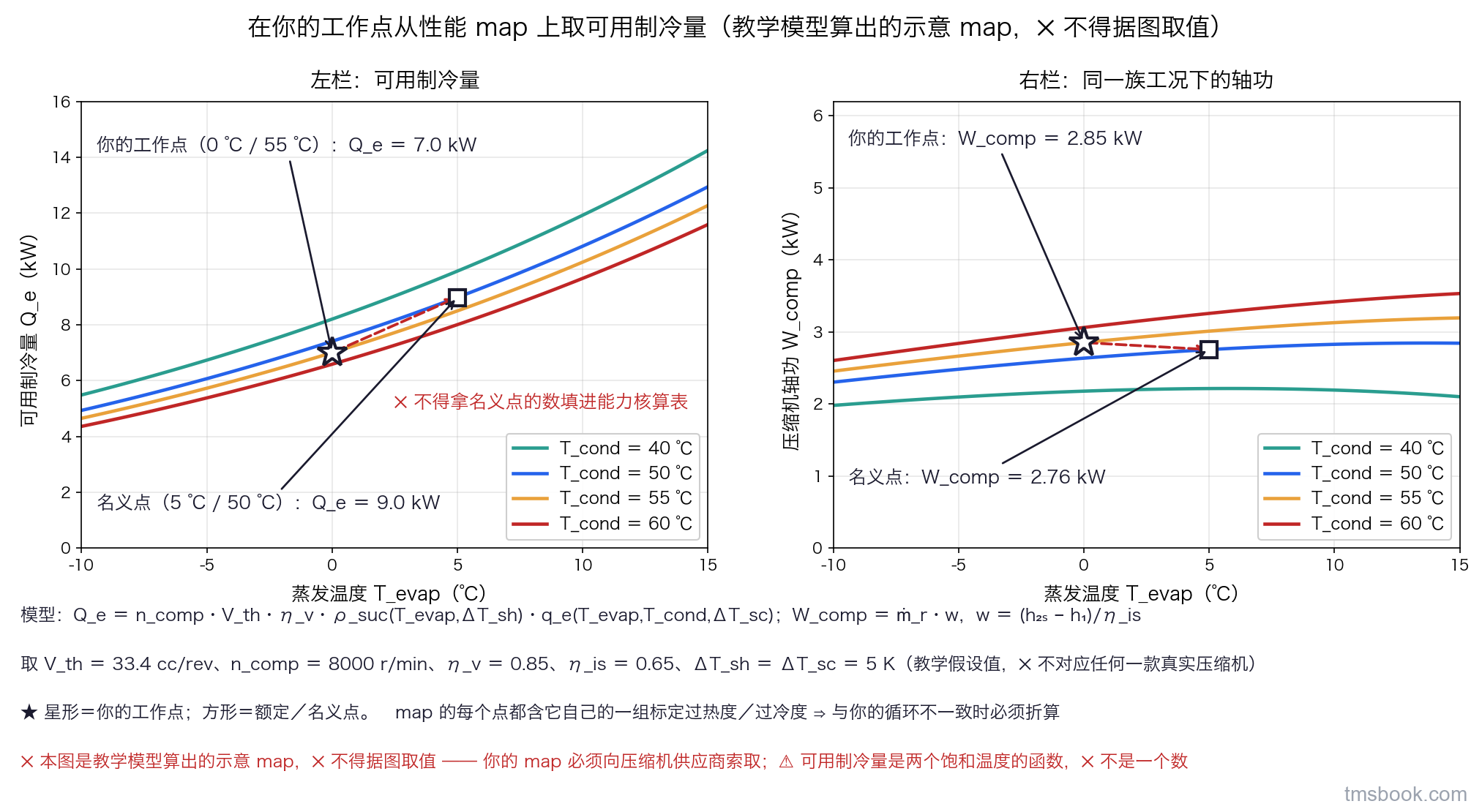

1.4　压缩机能给的制冷量是一张 map，⛔ 不是一个额定值

这是本课交付给「能力核算」那一步的动作链，也是下游课程明确指到本课来拿的五件之一。

是什么：压缩机的性能 map，自变量至少三个——转速 n_comp、蒸发温度 T_evap、冷凝温度 T_cond（外控变排机再加一个排量指令）；因变量至少两个——可用制冷量与轴功／电功。⚠ 这里的 T_evap 与 T_cond 一律指该压力下制冷剂的饱和温度，⛔ 不是盘管表面温度、更⛔ 不是环境温度。

取法四步：

1. 定住你这个角点的 T_evap 与 T_cond（饱和温度）；
2. 在 map 上找到该转速的那条曲线；
3. 读出该点的可用制冷量与功耗；
4. 把 map 的标定过热度与过冷度跟你的循环对齐——不一致就要折算。

第 4 步最容易被略过，而它是四步里唯一一个「看不出来错了」的步骤：map 上的每一个点，都含着它自己那一组过热／过冷假设。别人按 ΔT_sh ＝ 10 K、ΔT_sc ＝ 5 K 标定的 map，你的系统跑在 ΔT_sh ＝ 5 K、ΔT_sc ＝ 2 K 上，读出来的数就不是你的数。

⛔⛔ 一条硬约束：不得拿额定工况的名义制冷量填进能力核算表。名义值对应的是它自己那个工作点（通常是一个相对温和、对产品宣传有利的点），⛔ 不是你这一刻的工作点。这条在本课是一条禁令，不是建议——因为一旦名义值进了核算表，后面所有的「闭环」判读都建在一个错的分子上，而且这个错误在纸面上完全看不出来。

工程量级上它有多敏感：同一台压缩机，把 T_cond 从 50 ℃ 抬到 60 ℃，可用制冷量与能效同时下降——压比升高使 η_v 降一档，同时冷凝侧过冷变差、单位质量制冷量 q_e 缩水，两笔一起扣。⇒ 这正是第 2 讲那条「机舱热风回流抬高冷凝器进风温度」的链条在压缩机侧的落点：前端多吸进来的几度热风，最后是在这张 map 上被兑现成掉下去的制冷量的。

⚠ 本课一个可用制冷量的数都不给——它是这张至少三维的 map 上的一个点，属平台相关量。→ 向谁要：压缩机供应商的性能 map 或其选型软件；对齐口径之后，把读数填进你的角点核对表。

本节三个易错点：① 用名义值；② 忘了对齐过热／过冷口径；③ 把 map 上「某一点」的数当成整条包线都成立——包线两端各要读一次。

---

1.5　冷冻油是贯穿四大件的系统级选择，⛔ 不是压缩机的内部私事

油随冷媒跑遍全循环。它从压缩机出来，经排气管进冷凝器，随液流过液管，挤过膨胀装置那个最小截面，走完蒸发器，再靠吸气把自己带回压缩机。⇒ 所以它是选型输入，不是装配环节的细节，更不是压缩机厂家一家的事。

两条硬约束：

1. 与制冷剂相容——能互溶、低温不析出、高温不分解，保证油能回得来润滑压缩机。不同制冷剂体系对应不同油族（PAG／POE／PVE 三族），选油与选工质是同一个决定的两半。
2. 与部件材料相容，且满足电气要求——不侵蚀密封件、软管与金属；电动压缩机还要求足够的电绝缘性，因为油要直接接触带高压电的电机绕组。这正是电动压缩机不能沿用燃油车压缩机油的原因，而不是「厂家规定」那么轻飘的一句话。

选错之后它在哪里发作：油种一旦定错，两条路都通向一个看起来与油无关的现场——回油不畅致压缩机缺油磨损，或油与冷媒／材料反应生成酸与沉淀，随流动最终堵在膨胀装置那个最小截面上。⇒ 一个阀莫名其妙堵了、过热度控不住了，根子可能在当初油没选对。这是本课把油写进选型课而不是维修课的全部理由。

⚠ 本课不给任何牌号与配比——那属于工质体系与部件规格书的射程，油的判据、油循环率与充注量一并去向 C1-03 充注量优化与系统油循环管理。→ 向谁要：压缩机供应商的油种规定，以及工质供应商的相容性数据。

⚠ 同源的另一件在这里先点一句、第 5 讲再收：排气温度的上限也不是压缩机单方面决定的，它由冷冻油的热稳定性与压缩机厂家的规定共同给出。所以判据结构是「与该油种、该压缩机的允许上限比，且在高温大负荷角点与压比最高的那个角点各判一次」，⛔ 本课不给具体数值。

本节两个易错点：① 换工质时只换冷媒不换油——这是最贵的一种，因为系统装完、跑一阵子才发作；② 把油当成压缩机厂家的事，不进系统级评审清单——于是没有任何一次评审会问「这套系统的油族与工质、与密封件、与电机绝缘各核过没有」。

---

⇒ 本讲交给你的东西，一句话收口：射程与四句逐角点追问（引言）· 分清两根轴再选机型（1.1）· 四步倒算链与两端各算一次（1.2）· 先问「有没有余隙容积」再决定用哪条 η_v 式子、参数靠索取或反解（1.3）· map 取数四步与「⛔ 不用名义值」（1.4）· 油的两条硬约束（1.5）。下一讲把链条交给冷凝器：面积按哪一端定、过冷段到底在给谁留裕度。
