B3-06 余热回收与多热源采暖架构（电机/电控/环境热）

课程代码 B3-06 · 板块 B 整车热管理系统架构 / 回路拓扑与集成架构 时长 约 4.0 小时（9 讲） 前置 B3-01 冷却液回路拓扑与模式切换；C3-02 热泵采暖原理与低温制热衰减；B1-01 整车热平衡与全工况热负荷谱分析 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 B3-06 大纲的完整展开版

---

按任务导航

你手上的事	直接看	还要配
盘出本平台的可用热源并排序	第 1 讲：热源全集的两维画法；品位与可用功率是两个独立属性	第 9 讲 9.1 τ_wu——前十分钟还不存在的热源，排第一位是空的
判某个热源该直接串水路还是喂热泵	第 3 讲 3.3：硬边界 T_src > T_sink + ΔT_pp	第 5 讲 5.2 水侧最低温度——只看第 3 讲会撞冰点余量
算低温工况的采暖缺口并分配补法	第 2 讲：Q̇_采暖 的口径边界、填坑单列、缺口是条曲线	第 1 讲 1.3 四道折减 ＋ 第 5 讲 5.2 取热约束——缺这两节，算出的余热取不到
定主动生热的触发与退出判据	第 7 讲 7.3：四条进入条件、三条退出线、四种「进得去出不出」	第 6 讲 6.4 六条路在同一 COP_eq 口径下横比（先判值不值得触发）
排一张冷启动前十分钟的热源时序表	第 9 讲：从最冷那一刻往后排、互锁环、预约预热	第 2 讲 2.3 填坑 Q̇_store——前几分钟的热大半进了热容

⛔ 本课不覆盖：部件级选型与控制 → C3-03 多热源热泵：电机/电控余热 + 环境热吸收、G3-03 水—冷媒换热的过热度与均流控制；回路怎么切与模式怎么排 → B3-01 冷却液回路拓扑：串/并联、多回路耦合与模式切换、B3-04 热泵型整车热管理架构（多通阀一体化方案）；功率封顶下逐帧切分与交接迟滞 → K3-02 空调温控与压缩机转速/过热度控制（制冷与制热两模式）；化霜策略与频次 → C3-04 除霜循环与化霜策略（热泵）；脉冲自加热波形与升温速率 → D3-02 脉冲自加热（交流自加热）低温快速升温；电池加热温度窗口 → D3-01 电池加热策略：PTC / 热泵 / 液热、D4-03 充电过程温控策略与充电功率协同；增程与混动的发动机余热 → B2-05 增程式（REEV）热管理架构与热源协同、K6-11 混动/增程热管理标定：热请求门限、余热接管与 PTC 交叠退出、暖机分阶段。不给的数：电驱回路冷却液温度上限与降额曲线 → E1-05 电机温升限值、绝缘等级与降额、E2-05 结温估计、热保护与主动降额策略；暖芯进水与出风目标值 → G2-10 暖风芯体设计与选型、C2-06 暖风芯体与 PTC 在箱内的集成布置；热泵各工况 COP 与低温衰减曲线 → C3-02 热泵采暖原理与低温制热衰减、C3-05 补气增焓（喷气增焓）低温热泵技术；水侧最低温度与冰点余量取值 → 本平台实配抽检 ＋ H7-01 冷却液（乙二醇型）配方、性能与劣化；PTC 装机功率与分档 → C3-01 PTC 采暖系统设计与功率匹配；标定门限与迟滞整定值 → K6-08 电驱与前端散热回路标定（BEV）；任何标准条款的限值与条文 → 标准原文。★ 本课给的是典型参考值与判据结构，⚠ 典型值，⛔ 不是验收依据，须实测确认。

引言：那份物料清单，答不出「第 3 分钟还缺多少」

架构评审上，冬季采暖方案常常以一份物料清单的形态交上来：双热源热泵、电驱余热回收、水暖 PTC 兜底。该有的硬件一样不少。可只要席上有人追一句——「环温零下十摄氏度量级的城市工况，出发第 3 分钟，这三样各出多少热、还差多少」——多数方案答不上来。答不上来不是因为算得不够细，是因为交付物从一开始就选错了。

钉子①：本课的交付物是一条分配曲线，⛔ 不是一份物料清单

本课程体系的公式栏给了采暖热量的来源分解：

Q̇_采暖 ＝ Q̇_环境热 ＋ Q̇_余热 ＋ W_comp ＋ P_PTC

这一式的用处⛔ 不是拿去算总数，它是一张分配表的表头——四项依次是热泵从环境吸来的热、取自余热的那一份、压缩机输入电功率 W_comp 变成的冷凝侧热、以及 PTC 输入电功率 P_PTC。架构设计要交付的，是这四项在整条工况谱上各占多少的那条曲线，外加每一次切换的判据。

装了热泵不等于用得上：极低温叠加频繁化霜时，含化霜损失与寄生功、按一个完整化霜周期取平均的系统级 COP_sys（口径在第 4 讲 4.4 定死）会明显塌下来——环温零下十摄氏度量级常见落在 1.5~2.5 区间、多数平台在 2 附近，再降到零下二十摄氏度量级并叠加高湿频繁化霜时常掉到 1.0~1.5。⚠ 典型值，⛔ 不是验收依据；你的平台须实测确认（它强烈依赖湿度与化霜策略）——拿到它的路见 C3-02 热泵采暖原理与低温制热衰减、C3-05 补气增焓（喷气增焓）低温热泵技术 加本平台环境舱实测。有余热同样不等于取得到：品位不够、水侧撞上冰点余量、时刻不对——三条里任何一条成立，那份热在账上就是零（第 3、5、9 讲）。

⇒ 一条当场能判真假的自检：你在评审上说的每一条改动，先答三问——它把四项里的哪一项、在哪个工况点上、挪动了多少。答不出工况点，那条改动就还不成立。

读这一式有三条硬约束，先说清免得后面走偏：① 它⛔ 不是能量守恒式——前两项是热 [W 热]、后两项是电 [W 电]，⛔ 不得相加、不得约分、不得比大小；热与电之间唯一的桥是 COP，且必须写明用的是哪一个 COP（本课有三个口径不同的 COP，见第 4、6 讲）。② ⛔ 由它推不出「多加 1 kW 电就多 1 kW 热」。③ 它⛔ 不是瞬时恒等式——冷启动阶段账上还要单占一行填坑项 Q̇_store（车体、水路与暖芯自身升温吃掉的那一份），⛔ 不并进 Q̇_采暖（第 2 讲）。★ 还有一件容易混：式中「余热」那一栏记的是实际送达座舱的那一份，⛔ 不是电驱的产热率 Q̇_waste——两者之间隔着四道折减（这四道是本课归纳的，第 1 讲）。

钉子②：每一份热只记一次账，且记在它实际送达的那个热汇上

串暖芯与喂 Chiller，取的是同一段电驱回路里的同一份余热。它们在热量总线上⛔ 不是两条互不相干的支路，而是同一股冷却液的两个去处，当下走串级还是走分流由阀位决定。两条路各记一次，缺口就被低估；直接后果是 PTC 装机功率定小、主动生热被判成「不必要」，而这两笔账要到冬季标定甚至用户手上才暴露。反向一样贵：串级接法下暖芯先取走一段温降，Chiller 拿到的是被拉低了品位的冷却液，⛔ 不得按「两个热汇各拿到满品位」记账。

⇒ 本课的硬纪律：任何一处写「余热能补上多少」，都必须同时说清三件事——这份热从哪一段回路取、送到哪个热汇、路上扣掉了什么。少一件，那个数就不进账。

反钉子：余热多不多，一阶因子是工况 P_in，⛔ 不是部件效率 η

先把全课最容易被读反的那句话摆出来：「余热多不多，看电驱效率高不高。」

事实是：Q̇_waste ＝ P_in·(1 − η) 有两个因子——P_in 是电驱链母线侧输入电功率，η 是含电机、逆变器与减速器的链效率（完整口径在第 1 讲 1.3 定死）——而在最需要热的那个工况点上，一阶因子是 P_in。低温城市低速巡航的驱动功率常见落在 3~10 kW 区间，多数紧凑型纯电平台在 5 kW 附近；(1 − η) 取 0.08 还是 0.15（对应链效率 92% 与 85%，典型区间见第 1 讲），乘出来都只落在 0.3~1.5 kW 区间、多数平台在 0.7 kW 附近，而同一时刻的座舱稳态采暖需求常见 2~5 kW、多数平台在 3 kW 附近。⚠ 以上四个数都是典型值，⛔ 不是验收依据；你的平台须实测确认——拿到它的路：驱动功率由本平台行驶阻力方程反解加目标工况谱（B1-01 整车热平衡与全工况热负荷谱分析、J1-07 冬季续航热损与整车能耗仿真），需求侧由热负荷谱逐项取值加环境舱实测（B1-01 整车热平衡与全工况热负荷谱分析、C1-06 乘用车座舱制冷负荷计算书：逐项取值、UA 标定与环境舱对账）。⇒ 结论是：在「效率」这条线索上没有杠杆——把电驱效率改动一个可实现的量，余热账几乎不动；把工况点从城市低速换到高速巡航，余热账翻几倍。

它为什么必然被读反？四条诱因全长在读者原本正确的直觉里：① 「效率低＝损耗大＝余热多」在代数上完全正确，错的不是这句话，是它被用在哪个工况点上；② 效率是有 MAP、有台架、有考核指标的量，而「工况点」在部件评审会上没有人代表它——一个有主的量总会压过一个无主的量；③ 热平衡书上的余热常按额定或峰值工况给，那一栏的数确实很大，顺手就被拿走了；④ 最隐蔽的一条：换 SiC、提效率之后余热确实变少了，这个观察是真的，于是错误结论看起来刚被验证过——而它变少的那几十到一二百瓦，与 kW 量级的缺口根本不在一个尺度上。

读反之后会做出三个当场能判真假的动作：① 把「电驱效率提升」记成采暖侧的风险项，进而提出「为采暖保留一段低效工作点」——把一个几乎没有杠杆的地方当成设计变量，而真正有杠杆的三处（蒸发侧接谁、主动生热的触发判据、预约预热）一处没动；② 拿铭牌或额定损耗乘一个效率数去算余热账，算出的余热盖住了缺口，于是 PTC 功率与主动生热被判为「不必要」，冬季实车缺口照旧；③ 把台架上「高负荷跑一会儿就有热」的经验搬到冬季城市工况，得出「跑起来就有热」——而实车上余热建立常见要 5~20 min、多数平台在 10 min 量级（⚠ 典型值，⛔ 不是验收依据，须实测；反解办法见第 9 讲），冷启动那段空窗期在架构里没有任何人负责。

⚠ 这条反钉子的射程要说死：它说的是在采暖最缺热的那个工况点上，η 不是一阶因子，⛔ 不是「效率不重要」——效率对续航是一阶的，那笔账在 B4-02 冬季续航掉电与热管理能耗拆解。

副反钉子：按标称冰点留余量，并不安全

第二条会让人做反的判断是：「乙二醇按标称冰点算，留够余量就安全。」它有三层都是反的：① 起判基准应是整车实配浓度的实测冰点，而不是牌号标称冰点——维修兑过水、加注偏差、不同批次混加都会让实配值偏离设计值；② 判读位置应是换热器冷侧的局部壁温，而不是主流温度——先冻的是壁面，不是主流；③ 危险起点是初晶析出而不是冰点本身——真冰点以上就先析出初晶、结成冰浆，造成渐进堵流。三层都朝同一个方向偏乐观，叠加之后余量被吃光，而任何一层单看都「留了余量」。

读反之后的动作很具体：按标称冰点减一个固定余量去定「取热工况下的水侧最低温度」，于是冬季低速——余热本就最少、蒸发温度被压到最低、浓度可能偏低——三件坏事叠在一起时直接撞线。★ 最坑的是现象端：撞线时不报任何故障码，表现为取热能力越用越差、查不到硬故障。⛔ 不得把「没有故障码」读成「没有撞线」。⚠ 它的射程同样要说死：这条讲的是按什么冰点判、按什么温度判、在什么现象上判，⛔ 不是「乙二醇浓度越高越好」——越过共晶点后冰点反而回升，且比热下降、泵功上升（形状与去向见第 5 讲，取值去 H7-01 冷却液（乙二醇型）配方、性能与劣化）。

九讲怎么组织：两个共用前提 ＋ 三条路 ＋ 一个架构一条时间轴

余热不够时能走的路只有三条，但它们⛔ 不是三选一的备选方案——实车上三条同时存在、按工况分配，架构层要交付的正是那张分配表（钉子①）。

第 1~2 讲是三条路共用的两个前提：第 1 讲把「可用功率」这个口径定死（从产热率到可送达热汇的功率之间有四道折减，这四道是本课归纳的），第 2 讲把分母定死（Q̇_采暖 的口径边界、填坑单列、缺口是一条随时刻变的曲线）。⛔ 跳过这两讲，后面每一个数都会算在错的基准上。

第 3 讲是直接串用：够品位的热直接串进水路，判据是 T_src > T_sink + ΔT_pp。第 4~5 讲是抬品位：品位不够的经 Chiller 喂给热泵蒸发侧，第 4 讲讲这条路值多少（蒸发温度高一截，而且不结霜），第 5 讲讲它要付的代价（品位阶梯，以及水侧取热那条硬约束）。第 6~7 讲是造热：第 6 讲把六条采暖路径放进同一个等效 COP 口径下横比，第 7 讲给触发与退出判据（四条进入条件、三条退出线，本课归纳）。第 8~9 讲收口：第 8 讲把三条路装进一张热源—热汇矩阵与一条热量总线，第 9 讲把它们摊到一条时间轴上。

⇒ 三条路各有入口条件与优先次序（入口条件的结构是本课归纳的；本课⛔ 不给其中任何一个门限值，只给判据结构与拿到它的路）。⚠ 而次序⛔ 不是固定的：在极低温段它会翻转——热泵不再永远赢，第 6 讲给出翻转的条件。

本课的边界

本课全部结论按纯电平台给出。增程与混动的发动机冷却水与排气余热，在品位、量级与可用时段上与纯电完全不同，⛔ 不得把本课「低温低速余热少」这条结论平移过去（去向 B2-05 增程式（REEV）热管理架构与热源协同、K6-11 混动/增程热管理标定：热请求门限、余热接管与 PTC 交叠退出、暖机分阶段、J1-10 混动/增程整车热管理 1D 联合仿真：发动机热子模型、起机—热双向闭环与 CD/CS 工况驱动）；⚠ 反向也不许——⛔ 不得拿增程平台的余热经验去论证纯电平台不需要主动生热。

与几门邻课的分工在这里一次说清：本课判该不该连、按什么判据连、怎么记账；连起来之后这套多热源热泵怎么做、怎么控，见 C3-03 多热源热泵：电机/电控余热 + 环境热吸收；回路怎么切、模式怎么排，见 B3-01 冷却液回路拓扑：串/并联、多回路耦合与模式切换；「取热工况下的水侧最低温度」这条硬约束在控制侧怎么落，见 G3-03 水—冷媒换热的过热度与均流控制；功率封顶下把需求逐帧切成压缩机转速与 PTC 档位、以及交接的迟滞与斜坡，见 K3-02 空调温控与压缩机转速/过热度控制（制冷与制热两模式）。

第 1 讲　热源盘点与品位排序

这一讲要交付的不是「车上有哪些东西在发热」那份人人都背得出的清单。那份清单在任何一次架构评审上都不会被质疑，也正因为不会被质疑，它撑不起任何一个决定。能拿去做决定的是另一张表：一行一个热源，而每一行必须同时给出三件事——它在什么温度上（品位）、在你指定的那个工况点上真正能取走并送到热汇的功率是多少、以及它要多久才建立起来。三列缺任何一列，排出来的次序在实车上都会翻车，而且三种缺法翻车的方式各不相同。

本讲的顺序就是这张表的顺序：先把记号与热源全集定死（1.1），再逐列把三个属性讲透（1.2 品位 · 1.3 可用功率 · 1.4 中间那四道折减 · 1.5 三列合起来怎么用），最后把「够品位的直接用、不够的抬品位、都不够的造」这条排序原则，展开成三条能在评审会上当场判真假的入口条件（1.6），并澄清一个几乎人人都会误读的词（1.7）。

1.1 热源全集要沿「能量从哪儿来 × 在不在能被接走的载体上」两维数，⛔ 不沿「谁在发热」数

先把记号定死，本讲之后的八讲都按这一套记：

• 热流量一律写 Q̇（带点），单位 [W 热]；电功率一律写 P，单位 [W 电]，压缩机那一项沿用本课程体系既有写法 W_comp；累积量写 ΔE，并带 [W·h 热] / [W·h 电] 标注。热与电是两本账：⛔ 不得相加、⛔ 不得约分、⛔ 不得比大小。两者之间唯一的桥是 COP，而且每次用都要写明是哪一个 COP——本课有三个，第一个在 1.6 出现，另两个在第 4 讲。
• 序号一律用 i。数个数一律写 N_src（热源个数）、N_sink（热汇个数）、N_mode（模式个数），⛔ 不用裸 n 或裸 N。

我是沿什么线索数的：⛔ 不沿「电驱链上谁在发热」这条最熟的线索。那条线索的毛病不是漏一两条，而是整类不出现，而清单看上去仍然是满的。改沿两维数：这份热的能量从哪儿来 × 它在不在一个能被水路、油路或风路接走的载体上。第二维是很多热源清单缺的一列——一份取不走的热，在架构上等于不存在。

域	热源	这份热挂在什么载体上	本课射程与去向
A 高压动力链损耗 （为完成主功能而必然产生）	① 驱动电机（铜损／铁损／机械与风摩损）	电驱水路（一部分留在铁芯与磁钢里）	【内】
	② 逆变器／电控（IGBT 或 SiC 的导通与开关损耗、DC-Link 电容与母排）	电驱水路	【内】部件侧去 E2-01 逆变器/IGBT 散热设计与冷板、E2-06 主驱逆变器盒级热设计：DC-Link 薄膜电容与非半导体热源
	③ 减速器与传动（搅油、啮合、轴承）	油路——★ 无油—水换热就进不了热量总线	【内】只判「取不取得到」，结构去 E4-01 电驱三合一/多合一集成热设计
	④ OBC / DC-DC / PDU / 高压配电	挂在电驱水路或独立水路	【内】去向 E3-01 OBC / DCDC 散热设计、E3-02 车载充电系统与高压配电盒热管理
	⑤ 动力电池内阻发热与熵变热	电池水路／冷板	【内】产热建模去 D1-01 动力电池产热机理与产热速率建模
	⑥ 充电中的产热（在桩上、非行驶，热与电都不用电池买单）	电池与充电回路水路	【内】编排去 D4-03 充电过程温控策略与充电功率协同
B 低压与全时在线电子 （量小，但 t=0 就在发热）	⑦ 域控 / 中央计算平台 / 座舱 SoC	风冷或独立水冷，部分并进座舱回路	【内】去向 E5-03 座舱 SoC 与车载计算平台液冷探索、E5-01 自动驾驶域控/大算力芯片散热设计
	⑧ 大屏 / AR-HUD 等座舱显示件	座舱空气	【指】→ E5-06 座舱显示与光输出件热设计：大屏/AR-HUD 的散热、太阳倒灌防护与高低温降级
	⑨ 12V 电源件与线束损耗	分散在无法接水路的位置	【外】显式列出并显式排除（见下）
C 环境与车内自身 （不花车上的电）	⑩ 环境空气显热	前端换热器／低温散热器	【内】
	⑪ 环境空气中水汽的凝结与凝固潜热	热泵蒸发器表面	【内】机理与化霜策略去 C3-04 除霜循环与化霜策略（热泵）
	⑫ 乘员代谢产热	座舱空气	【内】取值口径去 C1-06 乘用车座舱制冷负荷计算书：逐项取值、UA 标定与环境舱对账
	⑬ 太阳辐射得热	座舱内表面与蒙皮	【内】取值口径去 C1-06 乘用车座舱制冷负荷计算书：逐项取值、UA 标定与环境舱对账
	⑭ 车体、冷却液与部件自身已蓄存的显热（上一趟跑热留下的余温）	已经在车体、水路与部件里（★ 它是热库，不是热源）	【内】只列它在时序上的作用；容量／功率解耦定容去 N4-03 车载蓄热与热量时移：蓄热体全集、容量/功率解耦定容与「加不加硬件」判据
D 主动造出来的热 （⛔ 这一类不是「回收」）	⑮ 电机零转矩生热	绕组 → 电驱水路	【内】
	⑯ 主动降低电驱效率生热	绕组与功率器件 → 电驱水路	【内】
	⑰ 电池脉冲自加热	电芯内部（传热路径最短）	【内】机理与升温速率去 D3-02 脉冲自加热（交流自加热）低温快速升温
	⑱ 高压 PTC（水暖 / 风暖）	冷却液 / 座舱空气	【内】功率匹配去 C3-01 PTC 采暖系统设计与功率匹配，部件去 G9-01 高压 PTC 加热器结构与安全设计、G9-02 厚膜加热技术与水暖 PTC
	⑲ 面状加热件与电伴热	部件表面	【指】→ G9-05 贴附式面状加热件与电伴热：柔性加热膜/加热垫、伴热带的部件设计、贴附界面与失效
	⑳ 燃油／燃料驻车加热器（纯电乘用车罕见，寒区与商用车有）	冷却液	【指】→ G9-04 独立燃烧式加热器部件设计与燃烧安全（燃油/燃料驻车加热器）
	㉑ 压缩机输入功 W_comp 变成的冷凝侧热	冷凝侧（水或空气）	【内】★ 它在采暖热量的四项分解里独占一项
E 增程／混动特有	㉒ 发动机冷却水与排气余热	发动机水路与排气	【外】去向 B2-05 增程式（REEV）热管理架构与热源协同、F4-03 混动/增程发动机低利用率的累积热后果与维护性热策略、K6-11 混动/增程热管理标定：热请求门限、余热接管与 PTC 交叠退出、暖机分阶段、J1-10 混动/增程整车热管理 1D 联合仿真：发动机热子模型、起机—热双向闭环与 CD/CS 工况驱动

有没有不在这条线索上、但同属这个集合的？有，而且是整整四类。它们全都不在「谁在发热」那条线上，沿那条线枚举时它们不会以「少了一条」的形式暴露——它们是整类消失：

• ⑪ 水汽的凝结与凝固潜热：它不是「发热」而是「取热」。空气里的水汽在蒸发器表面放出潜热，这份能量确实进了热泵的低温侧；而同一件事的另一面就是结霜——收益侧与代价侧是同一笔账（C3-04 除霜循环与化霜策略（热泵））。
• ⑬ 太阳辐射得热：它不经过任何一个「在发热的部件」，直接落在座舱内表面上。冬季晴天仍然有，而且是唯一「白给」的高品位输入。
• ⑭ 已蓄存的显热：它不是热源，是热库。沿「谁在发热」数一辈子也数不到，而它决定了「同一天第二趟出行」和第一趟根本不是同一件事（第 9 讲）。
• ㉑ 压缩机输入功变成的冷凝侧热：它在采暖热量的四项分解里独占一项，⛔ 既不属于「余热」也不属于「环境热」。把它算进任何一边都是重复计数。

⛔ 第 ⑨ 项（12V 电源件与线束损耗）判为射程外，但它必须显式留在这张表上并写明为什么排除：量极小，且分散在无法接水路的位置。不写进表不等于它不存在——一个被默认忽略的东西不会有任何一条测试用例覆盖它；等到有人在评审上问「那部分热去哪了」，表上要有答案。㉒ 同理。

两个在这张表上最容易被低估的数：

• ⑦ 域控 / 中央计算平台与座舱 SoC：全时发热功率常见落在 50~500 W 区间，多数量产平台在 100~200 W 量级（随算力等级与是否上高阶智驾大幅移动）。⚠ 典型值，⛔ 不是验收依据；你的平台须实测确认。→ 拿到它的路：E5-03 座舱 SoC 与车载计算平台液冷探索、E5-01 自动驾驶域控/大算力芯片散热设计 的散热设计输入，加本平台整车静置功耗实测。★ 它量级最小，却是 t=0 那一刻唯一已经建立的热源，这一条在 1.5 与第 9 讲都要用。
• ⑫ 乘员代谢产热：静坐成年人约一百瓦量级、每人（来源等级＝行业手册；⛔ 本课未取得标准原文，⛔ 不写任何标准条款内容）。满载时它不可忽略。⚠ 取值口径（活动强度、服装、是否含潜热）去 C1-06 乘用车座舱制冷负荷计算书：逐项取值、UA 标定与环境舱对账；⛔ 不得把它当成可承诺的采暖抵扣项。

本节收尾的两条口径（本讲之后全课通用）：

1. 「余热」的射程：本课的余热＝车辆为完成驱动、充电、计算这些主功能而必然产生、且没有为了取暖而被主动加大的那部分热，也就是上表 A、B 两域。⛔ D 域不算余热——它属于「造出来的热」，必须记在造热那一栏并连带记上它的电耗。★ 这是防重复计数的第一道闸：不分清楚，同一份热会既进「余热」又进「造热」，而电耗只记一次。
2. 本课的平台边界：全部结论按纯电平台给出。增程／混动的发动机冷却水与排气余热在品位、量级与可用时段上与纯电完全不同 ⇒ ⛔ 不得把本课「低温低速余热少」这条结论平移过去（B2-05 增程式（REEV）热管理架构与热源协同、K6-11 混动/增程热管理标定：热请求门限、余热接管与 PTC 交叠退出、暖机分阶段、J1-10 混动/增程整车热管理 1D 联合仿真：发动机热子模型、起机—热双向闭环与 CD/CS 工况驱动、F4-03 混动/增程发动机低利用率的累积热后果与维护性热策略）；⚠ 反向同样不许——⛔ 不得用增程平台的余热经验去论证纯电平台不需要主动生热。

★ 这张全集的两维分类轴是本课归纳的，⛔ 不是哪份标准、也不是本课程体系既有的分类；表上二十二类是照这两维数出来的结果。你在别处引用它时，要知道它有多少权威。

1.2 品位就是可用的温度水平：同样 1 kW 的热值不值钱，取决于它在什么温度上

热是有等级的。1 kW 的热在 60 ℃ 上和 1 kW 的热在 −5 ℃ 上，账面上都写作 1 kW，但前者可以直接送进暖芯，后者必须先花电把它抬上去才用得了。这个等级，本课叫品位。

本课的「品位」＝可用的温度水平 T（℃），⛔ 不引入㶲／可用能那一套定义。这不是图省事：本课要判的全部问题都是同一个形状——「这个温度够不够把热送进那个热汇」，是一个是／否判断；而㶲口径会把「够不够」变成一个连续的效率数，反而判不了。⚠ 跨课引用 N4-01 整车余热回收与热量统筹利用 的热量统筹结论时必须先换口径，⛔ 不得把两边的「品位」当同一个量。

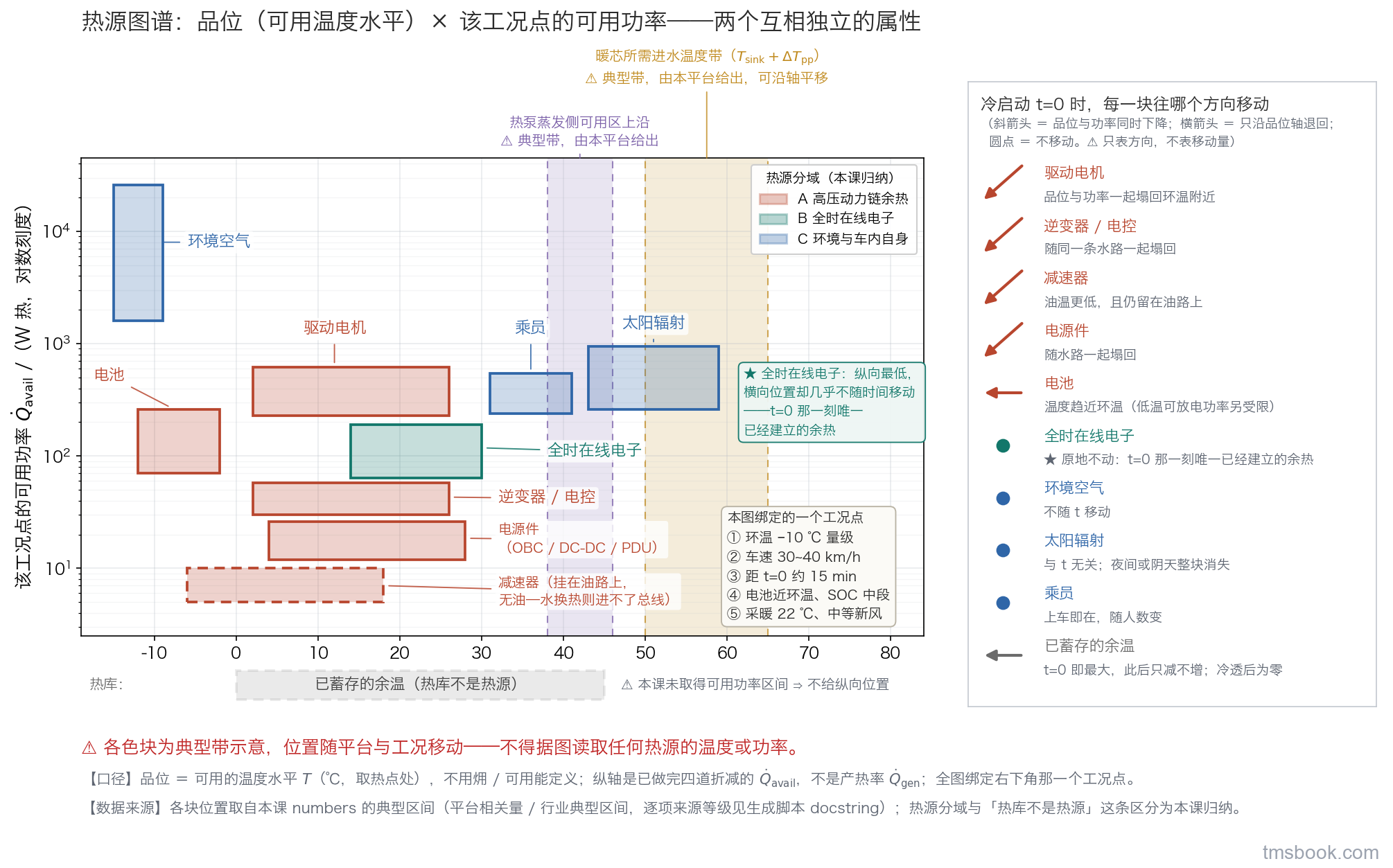

各类热源在温度轴上大致排成这样一条阶梯（从高到低）：

• 电驱回路（电机 + 逆变器共用的那条水路）是车上品位最高的一段常规余热。它的冷却液温度上限常见落在 55~70 ℃ 区间，多数平台在 65 ℃ 附近。⚠ 典型值，⛔ 不是验收依据；你的平台须实测确认，而且它是随结温与绕组热点降额曲线移动的，不是一个常量。→ 拿到它的路：E1-05 电机温升限值、绝缘等级与降额 的温升限值与降额、E2-05 结温估计、热保护与主动降额策略 的结温降额反算、E1-07 电机不可测温度的在线估计与热保护标定：绕组热点、磁钢温度与退磁保护 的热点估计。⚠⚠ 请把它读作上限而不是工作点——冬季低速时，实际水温常常还停在离环温不远的地方慢慢往上爬，这正是 1.5 那第三列（建立时间）存在的理由。
• 电机绕组本体可以比冷却液更高，但那份热要先传进冷却液才进得了热量总线；进来之后，它就是上面那条水路的温度。
• 动力电池的可用温度窗口很窄，本课 ⛔ 不给任何温度门限（D3-01 电池加热策略：PTC / 热泵 / 液热、D3-04 低温预热与出行预约热管理）。这里只要记住方向：电池对温度的要求低于座舱，所以同一份余热对电池「够品位」，对暖芯可能就不够——第 3 讲会用到这条。
• 域控与中央计算平台等全时在线电子的温度水平不高，但它有另一个属性上的优势，见 1.5。
• 环境空气在 0 ℃ 上下甚至更低。它的功率几乎「取之不尽」而品位最低，是「必须抬品位才能用」的典型。
• 太阳辐射是唯一「白给」且品位高的输入——它不经过任何回路，直接落在座舱内表面上。

★ 这条阶梯上真正要带走的一句话：「品位够不够」必须对着热汇问，⛔ 不能对着热源问。 同一段 40 ℃ 的电驱冷却液，对「把电池从很冷升到可放电窗口」是够的，对「吹出让人满意的暖风」可能不够。所以热源表第 3 列写的虽然是一个温度，判据永远是一对温度——这一对怎么比，是第 3 讲那条硬边界。

⚠ 还有一条要提前挡住的误读：⛔ 不得把「品位高」直接读成「可用功率大」。它们是两个互相独立的属性，下一节整节都在讲这件事。

本节收尾的口径：温度 T 一律写 ℃，温差 ΔT 一律写 K，⛔ 全课不得混写。见到「回路温度 50」这类既不带单位、也不说明是温度还是温差的数，⛔ 不许直接收下，必须回问。

1.3 可用功率 ≠ 铭牌损耗：余热账被高估，多半错在这一步

先把这一节要用的四个量分开：

• Q̇_gen,i＝第 i 个热源在给定工况点上的产热率（它自己发了多少热）；
• Q̇_avail,i＝同一个工况点上，这份热实际能被取走并送达指定热汇的功率。⛔ 两者之间隔着四道折减（1.4），⛔ 禁止混用、⛔ 禁止互相代入；
• Q̇_waste＝电驱链（电机 + 逆变器 + 减速器）的余热产热率，也就是 Q̇_gen 在电驱这一项上的取值；
• P_in 与 η：P_in 是电驱链的母线侧输入电功率，η 是母线电输入 → 轮端机械输出的链效率（含电机、逆变器、减速器），⛔ 不是电机单件效率、⛔ 不是轮端功率。

于是

Q̇_waste = P_in · (1 − η)

⚠ 这个口径要成对用：若把 η 换成电机单件效率，减速器的搅油与啮合损失就被漏掉了，而那份热挂在油路上——没有油—水换热时它根本进不了热量总线（1.1 表里的第 ③ 行）。⛔ 两种口径不得在同一门课、同一份报告里并存。

现在点破全课最容易被读反的一句话。「余热多不多，看电驱效率高不高。」——这句话你会在很多次评审上听到，而且它在代数上完全正确：效率低、损耗大、余热当然多。本讲要点破的不是这个代数，是它被用在哪个工况点上。

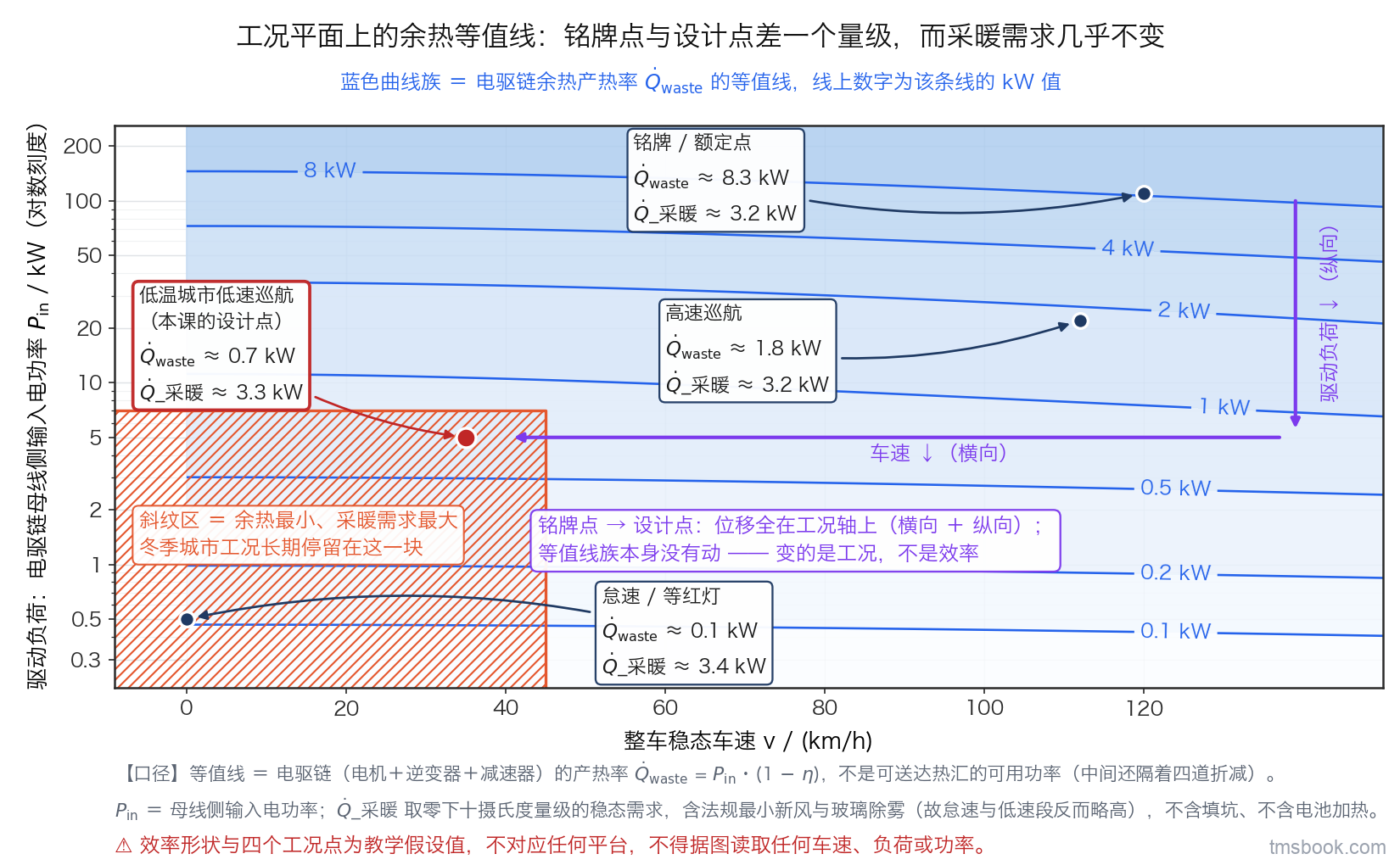

式子有两个因子。在最需要热的那个工况点上，一阶因子是 P_in（工况），⛔ 不是 η（部件）：

• 低温城市低速巡航的 P_in：整车驱动功率常见落在 3~10 kW 区间，多数紧凑型纯电平台在 5 kW 附近（环温零下十摄氏度量级、车速三四十公里每小时量级）。⚠ 典型值，⛔ 不是验收依据；你的平台须实测确认。→ 拿到它的路：本平台行驶阻力方程（滑行试验反解）＋ 目标工况谱，口径见 B1-01 整车热平衡与全工况热负荷谱分析、B1-03 极端工况定义：高温、高原、低温、快充、拖挂爬坡，仿真侧 J1-07 冬季续航热损与整车能耗仿真。
• 电驱链效率 η：乘用车电驱链的峰值效率常见落在 92%~96%，而低速低负荷工作点常掉到 75%~88%（行业典型区间；来源等级＝行业手册与公开文献，本课未取得单一权威原文）。⚠ 区间端点⛔ 不作可承诺值。→ 拿到它的路：本平台的电驱效率 MAP（台架实测）；⛔ 不得用峰值效率代替工作点效率。
• 由这两条得到的 Q̇_waste：低温城市低速巡航的电驱链余热常见落在 0.3~1.5 kW 区间，多数平台在 0.7 kW 附近。⚠ 典型值，⛔ 不是验收依据；你的平台须实测确认。→ 拿到它的路：逐工况点算 P_in × (1 − η)，再按 1.4 那四道折减折成 Q̇_avail。
• 同一时刻的座舱采暖需求：环温零下十摄氏度量级、乘用车稳态采暖需求常见落在 2~5 kW，多数平台在 3 kW 附近；拉温阶段的峰值需求常见到 5~8 kW。⚠ 典型值，⛔ 不是验收依据；你的平台须实测确认。→ 拿到它的路：B1-01 整车热平衡与全工况热负荷谱分析 的热负荷谱、C1-06 乘用车座舱制冷负荷计算书：逐项取值、UA 标定与环境舱对账 的逐项取值口径，加环境舱实测（K6-04 环境舱与整车热平衡标定、L3-01 环境舱整车热管理试验（高低温/快充））。这个量的口径边界在第 2 讲 2.1 定死，那里会说清它含什么、不含什么。

把典型值代进去看两条路的杠杆（⚠ 这一次代入用的是上面那几个典型值，⛔ 不是任何平台的实测值；数字随平台移动，方向不移动）：

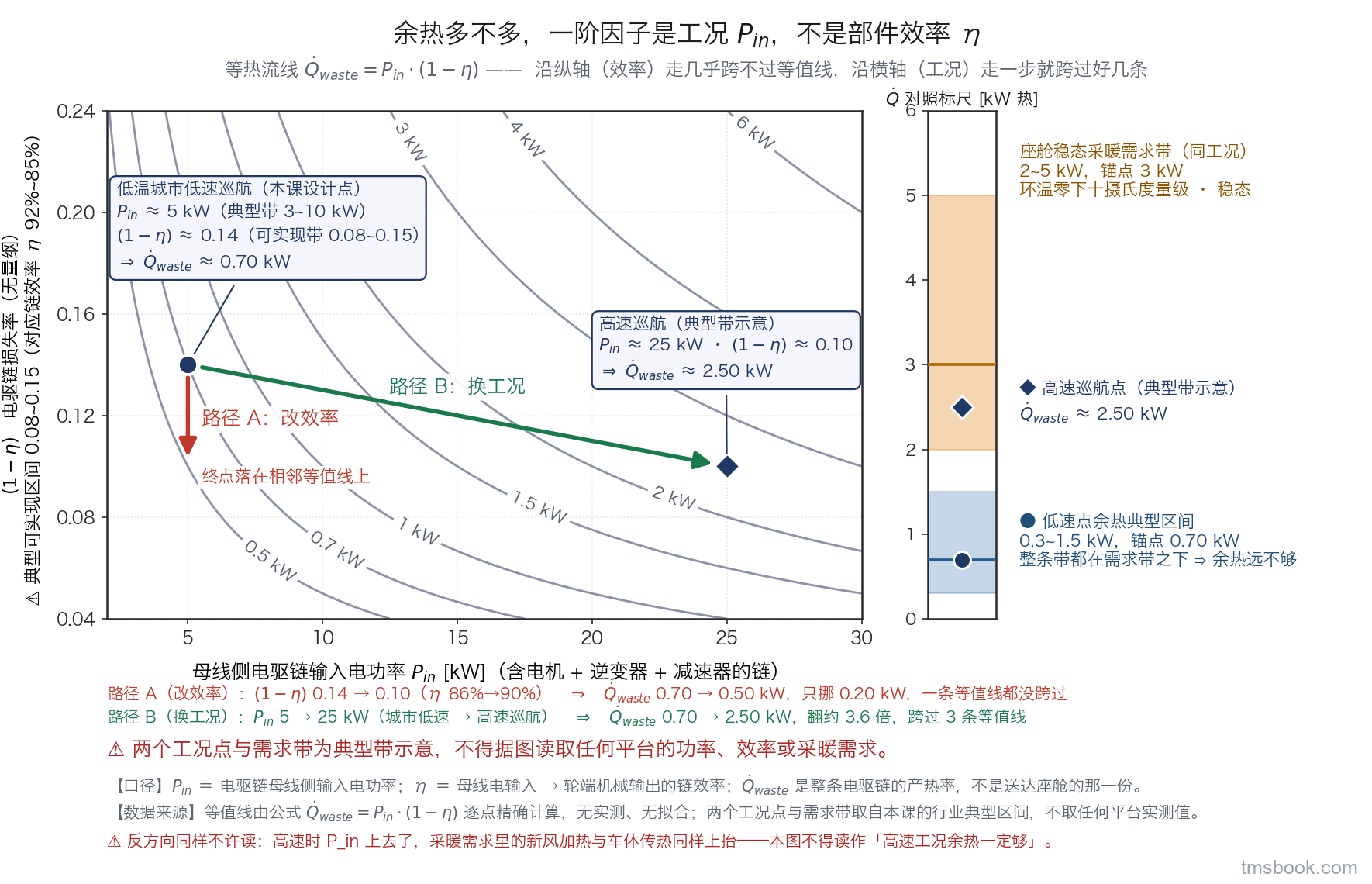

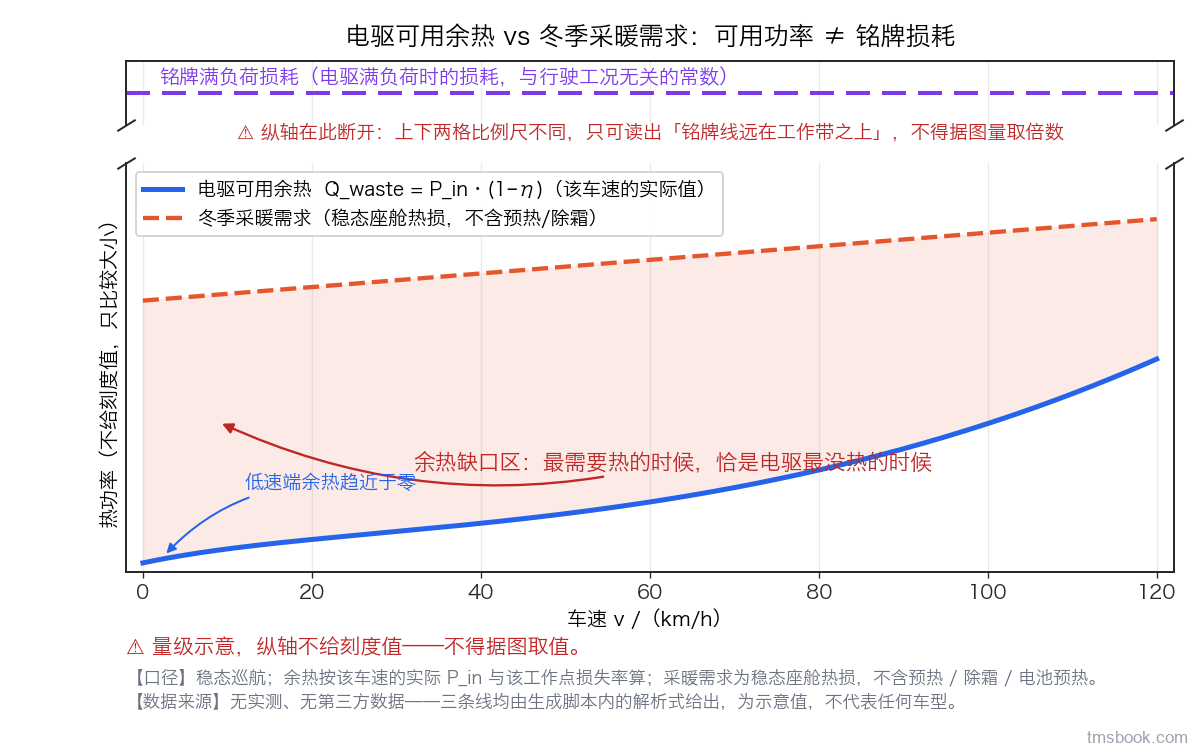

你动哪个因子	怎么动	Q̇_waste 从多少变到多少	挪动了多少
沿 η 走（部件）	0.82 → 0.85（一个可实现的部件级改动量）	0.90 kW → 0.75 kW	约 0.15 kW
沿 η 再走一步	0.85 → 0.88	0.75 kW → 0.60 kW	约 0.15 kW
沿 P_in 走（工况）	城市低速 5 kW → 高速巡航（典型区间上端及以上）	余热翻几倍	kW 量级

⇒ 整个可实现的效率区间，把余热账挪动的量只有一二百瓦；而换一个工况点，余热账翻几倍。同一时刻的采暖缺口在 kW 量级——一二百瓦与它根本不在同一个尺度上。所以在「效率」这条线索上没有杠杆。

这句话之所以顽固，诱因全在既有直觉里，⛔ 不是谁不认真：

1. 「效率低＝损耗大＝余热多」在代数上完全正确——直觉没错，错的是它被用在哪个工况点上；
2. 效率是有 MAP、有台架、有考核指标的量，而「工况点」在部件评审会上没有人代表它——一个有主的量总会压过一个无主的量；
3. 热平衡书上的余热常按额定或峰值工况给，那一栏的数确实很大，顺手就被拿走了；
4. ★ 最隐蔽的一条：换 SiC、提效率之后余热确实变少了。这个观察是真的，于是「效率决定余热」看起来刚刚被验证过——而它变少的那几十到一二百瓦，与 kW 量级的缺口不在同一个尺度上。

读反之后会做出的动作，每一条都能当场判真假：① 把「电驱效率提升」记成采暖侧的风险项，进而提出「为采暖保留一段低效工作点」——把一个几乎没有杠杆的地方当成设计变量，而真正有杠杆的三处（蒸发侧接谁、主动生热的触发判据、预约预热）一处都没动；② 拿铭牌或额定损耗乘一个效率数去算余热账，算出的余热盖住了缺口 ⇒ PTC 功率与主动生热被判为「不必要」，而冬季实车缺口照旧；③ 把台架上「高负荷跑一会儿就有热」的经验搬到冬季城市工况，得出「跑起来就有热」，而实车上余热建立要以十分钟量级计（1.5）。

⚠ 这一条的射程要写清，⛔ 不许扩大：它说的是「在采暖最缺热的那个工况点上，η 不是一阶因子」，⛔ 不是「效率不重要」——效率对续航是一阶的，那笔账在 B4-02 冬季续航掉电与热管理能耗拆解。

⚠ 反方向同样要防：⛔ 也不得据此得出「高速工况余热一定够」。高速时 P_in 上去了，可 Q̇_采暖 里的新风加热与车体传热同样上去了——两条曲线一起抬，差额不会自动闭合。

本节收尾的口径：一个热量数字要带齐哪五项才算可复现（本课对所有热量数字的统一要求）：① 环温；② 车速或驱动功率；③ 距 t=0 的时刻；④ 电池温度与 SOC；⑤ 采暖设定（目标温度与新风比例）。⛔ 少任何一项，这个余热数字既不可复现，也不能与别人的数比较。t=0 ＝驾驶员发出出行请求并开始行驶的那一刻，⛔ 不是整车上电时刻、⛔ 不是预约开始时刻（预约那一段单走另一根时间轴，见第 9 讲）。

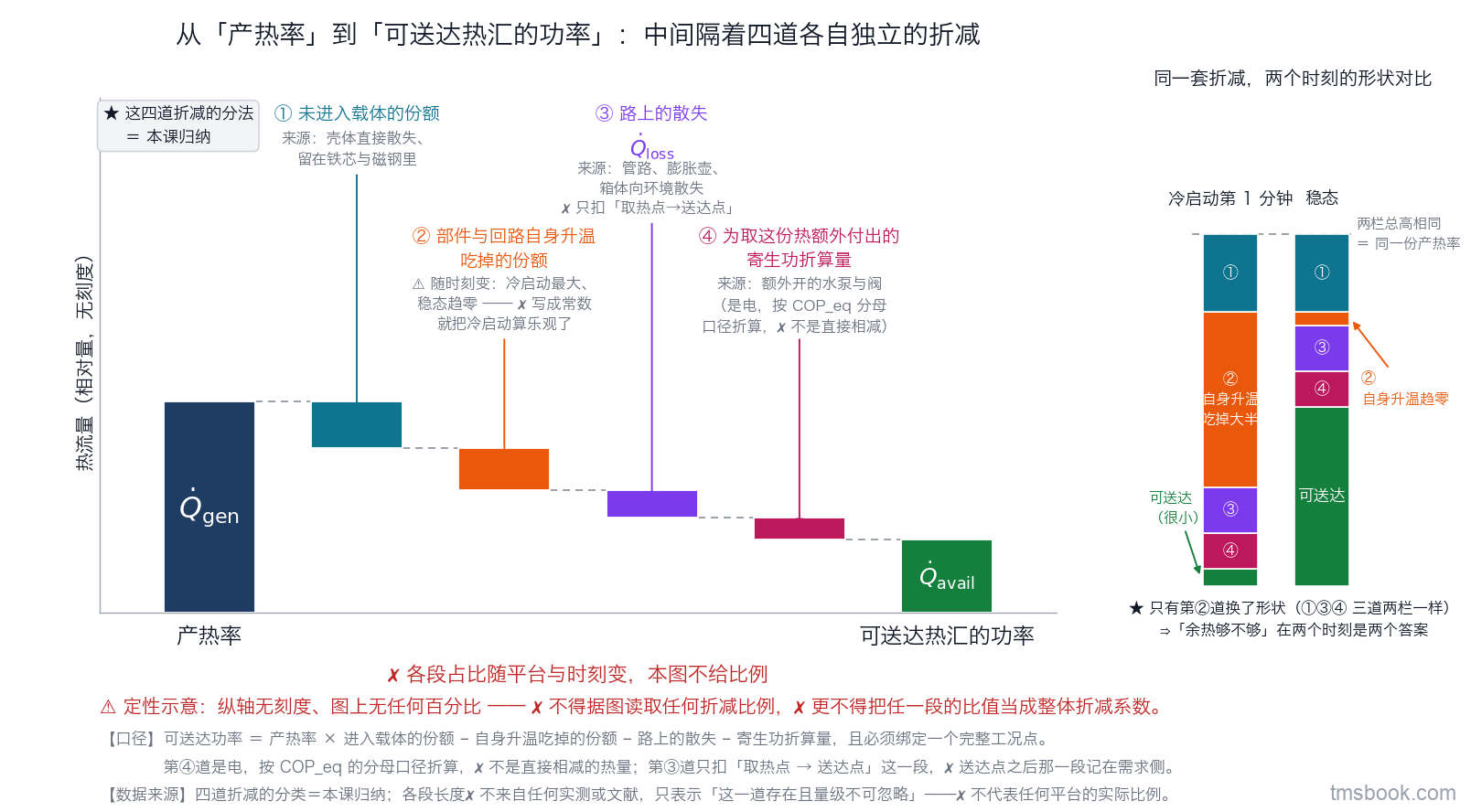

1.4 从「产热率」到「可送达热汇的功率」，中间有四道折减

上一节算出来的 Q̇_waste 是产热率，⛔ 还不是你能记进缺口账的那个数。中间隔着四道折减，每一道都能把账砍掉一截。这四道的分法是本课归纳的：

1. 进入载体的份额——产的热里，有一部分从壳体直接散给了机舱空气，有一部分还留在铁芯与磁钢里没出来；减速器那一份进的是油路，没有油—水换热就一直留在油路上。只有进了水／油／风的那一份，才有机会被送到别处。
2. 部件与回路自身升温吃掉的份额——冷启动阶段这一项能吃掉大半，而稳态下趋零。⛔ 它是随时刻变的，写成一个常数，就会把冷启动那一段算得过于乐观。
3. 路上的散失——管路、膨胀壶、箱体向环境的散失。⚠ 这一道扣的只是「取热点 → 送达点」这一段，也就是这份余热自己走过的那段路；扣完得到的才是 Q̇_avail。⛔ 同一段管路不得在缺口账的需求侧再记一次——需求侧那一行 Q̇_loss 记的是另一段（供热侧到座舱那一段），两段的分界与「每一份热只记一次」这条口径怎么落，见第 2 讲 2.4。
4. 为取这份热额外付出的寄生功——为了把这份热搬过去而额外开的水泵与阀。它是电，⛔ 不能直接从热里减掉，要按等效 COP 的分母口径折算；那个记号（寄生功 P_par）在第 5 讲讲首定死，等效 COP 的分子分母口径在第 6 讲 6.4 定死——两处是两件事，⛔ 别只记住一处。

⚠ 这四道折减各自的分配是平台相关量，而本课未取得它们各自的可信通用区间——⛔ 这不是「取决于平台」的托词：这四道随电驱布置、水路走向与保温方案差异极大，而公开文献里给出的比值几乎都只覆盖其中一道。⇒ 本课给的是拿到它的路，一道一条：

折减	怎么拿到它
① 进入载体的份额	电驱台架做热平衡：进出水温升 × 流量 × 比热得到进了水的那一份，与总损耗之差即没进水的那一份；或电磁—热耦合仿真。约束侧口径见 E1-05 电机温升限值、绝缘等级与降额、E2-05 结温估计、热保护与主动降额策略
② 自身升温吃掉的份额	由部件与回路的热容乘升温速率算，或由环境舱冷启动的水温曲线反解（K6-04 环境舱与整车热平衡标定、J1-07 冬季续航热损与整车能耗仿真）；必须逐时刻给，⛔ 不给单值
③ 路上的散失 Q̇_loss	稳态下把回路两端的焓差与已知热汇对账，差额即散失；或按管路长度、保温与迎面风速估
④ 寄生功折算量	按额外开起来的水泵与阀的实际工作点算电功，再按第 6 讲的等效 COP 分母口径折算（部件曲线去 G5-01 电子水泵结构、扬程—流量匹配与选型、K1-02 执行器驱动：电子阀/泵/风扇/压缩机 PWM）

⛔ 最容易犯的一步是：把某一道折减的比值当成整体折减系数用一次乘完。第 ① 道通常是四道里最容易查到数的一道——正因为容易查到，它最常被单独拿出来乘一次，而后面三道就此从账上消失。一个只覆盖部分因素的比值，不能当整体折减系数。

⇒ 这一节能带走的一句操作规则：你的热源表上，第 4 列（可用功率）旁边必须能报出这四道各自的来源；报不出来的那一行，写的其实还是产热率，请把它挪回第 3 列去。

1.5 一个热源要三列一起给：品位、该工况的可用功率、以及它什么时候才建立

「给热源排个序」听起来是一件只需要一列数据的事。实际上它需要三列，而且缺任何一列，排出来的序都会在实车上翻车——三种缺法各有各的翻法：

• 只按品位排：会选中一个温度很体面、但在这个工况点上功率极小的热源。品位高不等于取得到量。
• 只按功率排：会选中一个功率不小、但品位不够、必须先经热泵才用得上的热源。环境空气是这一类的极端例子——功率几乎「取之不尽」，品位却在 0 ℃ 上下甚至更低。
• 不看时间维：会把一个在前十分钟根本不存在的热源排在第一位。而用户体感恰恰全在那几分钟。

第三列具体是什么：余热建立的时间常数——从冷态到冷却液达到可直接串用的品位，需要多久。环温零下十摄氏度量级的城市工况下，常见需 5~20 min，多数平台在 10 min 量级。⚠ 典型值，⛔ 不是验收依据；你的平台须实测确认。→ 拿到它的路：本平台电驱与回路的热容，加该工况谱下 Q̇_waste(t) 的积分；或环境舱冷存之后实测水温曲线（L3-01 环境舱整车热管理试验（高低温/快充）、L4-03 高寒（寒区）试验与低温续航）。这个量的记号与完整口径在第 9 讲 9.1 定死，本讲只用它的量级——因为它直接决定第三列该填几分钟。

⚠ 全时在线电子（1.1 表里的 ⑦）是唯一三个属性都「小而稳」的一类：品位不高、功率只有百瓦量级、但它不需要建立。按前两列它排不进前列，可在 t=0 那一刻它是唯一非零的一项——第 9 讲那条「⛔ 别把 t=0 画成全线为零」的限定就落在这一项上。

本讲的交付物：一张热源盘点表（这是第 2 讲缺口账的输入，也是动手做那一题的第 ① 步交付物）。一行一个热源，六列：

列	填什么	⛔ 不许填什么
1 热源名	照 1.1 的全集逐条过，标【外】的那几行也要留在表上并写明为什么排除	⛔ 不许跳过任何一行
2 载体	水／油／风／辐射／无。填「无」的那几行到此为止	⛔ 填「无」还继续往下填功率
3 品位 T	该工况点取热点处的温度（℃）	⛔ 回路平均温度、⛔ 部件出水的名义值
4 可用功率	该工况点的 Q̇_avail（W 热），已做完 1.4 那四道折减	⛔ 铭牌损耗、⛔ 额定点损耗、⛔ 未折减的 Q̇_gen
5 建立时间	从 t=0 起，多少分钟后达到第 3 列那个温度	⛔ 留空——留空等于默认「一开始就有」
6 数字属哪一类	物性/标准值 · 行业典型区间 · 平台相关量，各带来源	⛔ 来路不明的裸数字

表头上方必须写死这一个工况点的五项描述（1.3 节末那五项）。⚠ 同一张表换一个工况点就要重填一遍——这正是「余热够不够」没有单一答案的原因，也是本课把「工况点」放进每一条判据的原因。

⛔ 排序表里不得只写热源名称加一个功率数字。那种表在稳态段勉强能用，在冷启动那一段是无效的。

1.6 把排序原则展开成三条能当场判真假的入口条件

本课程体系已有的排序原则是「够品位的直接用、不够的抬品位、都不够的造」。原则本身没错，但它在评审会上判不了真假——两个人可以各说各话。本课把它展开成三条入口条件，每一条都能当场追问：

① 直接串用（第 3 讲）：入口条件是 T_src > T_sink + ΔT_pp——取热点处的热源侧温度，要高于被加热对象要求的温度，再加上那一级换热的逼近度。三个量的严格口径在第 3 讲 3.3 定死。⚠ 这一条不满足时，⛔ 不是「效率低一点」，是方向反了；第 3 讲会讲透这个区别，因为它决定了处置动作完全不同。

② 抬品位（第 4~5 讲）：两条缺一不可——(a) 这份余热的品位虽不够直接送进热汇，但高于同工况的环境温度（否则热泵吸它还不如吸空气）；(b) 从水侧把这份热取走之后，不撞冰点余量。第二条是第 5 讲的硬约束，也是本课最容易被漏掉的一条入口条件——因为它不在「热够不够」这条线上，它在「取走之后水侧会冷到哪儿」这条线上。

③ 造热（第 6~7 讲）：缺口在扣掉前两条之后仍为正，并且在当前的等效 COP 排序下确实划算，或者在响应速度上必需——有时候第二个理由才是真理由。

这里第一次出现「等效 COP」，本课记作 COP_eq：送达指定热汇的热 ÷ 为此从动力电池取的电。它是本课横比六条采暖路径的唯一统一口径，完整口径（分子扣什么、分母含什么）在第 6 讲 6.4 定死。这里先记住两件事：

• 六条路必须在同一个热汇、同一个工况点、同一段时间窗上才谈得上横比；
• PTC 的 COP_eq ≡ 1 是这个定义式的直接结果，⛔ 不是实测值，而且它是一个上界——按分子口径，管路与壳体散失会让实际略小于 1。⛔ 不得反向使用：由「PTC 恒为 1」推不出「任何 COP_eq 大于 1 的方案都比 PTC 好」，响应速度、可用性与功率密度都不在这个比值里。

⛔ 三条入口条件不是互斥的：同一个工况点上完全可以同时走两条（一部分余热串暖芯、另一部分喂 Chiller）——但要注意它们取的是同一份热，怎么记账见第 2 讲。⛔ 也不是固定次序的：常识里的次序「先直接用、再抬品位、最后造」在极低温段会翻转，第 6 讲会给出翻转的条件。

⇒ 这三条今天就能当三个问句用，在架构评审上逐条问：

1. 「你说这个热源能直接串——取热点温度多少、热汇要求多少、中间那一级逼近度多少？」
2. 「你说要喂热泵——同工况的环温多少、取热之后水侧最低温度落在哪、离实测冰点还有多少？」
3. 「你说要主动生热——扣掉前两条之后缺口还剩多少、这条路的等效 COP 和 PTC 比是多少、你比的是不是同一个热汇？」

★ 三问里任何一问答不出工况点，那条结论就还不成立。三条入口条件的结构是本课把上述排序原则展开出来的；⛔ 三条里的每一个门限都是平台相关量，本课只给判据结构与去向，⛔ 不给限值。

1.7 「多热源热泵」是架构名词，⛔ 不是部件名词

「多热源热泵」里的「多热源」，指的是热泵的蒸发侧接了不止一个热源——通常是环境空气加电驱余热，有的平台还把电池挂上去。⛔ 它不是「车上有很多热源」的意思：1.1 那张全集里的二十二类热源，和这个词说的不是一回事。

为什么必须把它钉死成架构名词：当它被当作部件名词用时，评审会上会出现「我们选一款多热源热泵总成」这样的说法，听起来这套能力是随总成一起买来的。而真正要设计的东西一样都没被买到——蒸发侧几个换热器怎么接（串、并，还是切换）、切换的判据是什么、两支并联时共用同一个吸气压力要付什么代价、余热那一支的取热又受水侧什么约束。这些是第 4~5 讲的内容，⛔ 一件都不在总成的规格书里。

⚠ 顺带把来历说清，因为它影响你在别处能拿它当多硬的依据：「多热源热泵」「热量总线」「零转矩生热」「脉冲自加热」都是行业与本课程体系既有的说法，⛔ 不是本课发明的；而 1.1 那张全集的两维分类轴、1.4 那四道折减的分法，是本课归纳的。凡本课归纳的，本课都会在首次出现处这样标明。

架构层的接法与判据是本课的事；部件级选型与控制去 C3-03 多热源热泵：电机/电控余热 + 环境热吸收、B3-04 热泵型整车热管理架构（多通阀一体化方案）、G3-01 Chiller（板式换热器）设计与选型、G3-03 水—冷媒换热的过热度与均流控制。

本讲小结：热源盘点要交付的是一张三列的表，不是一份名单——品位（可用的温度水平）、该工况点的可用功率、以及它什么时候才建立。三列里最容易错的是第二列：Q̇_waste = P_in·(1 − η) 的一阶因子是 P_in（工况）而不是 η（部件）；而从产热率到可送达热汇的功率之间还隔着四道折减，其中「部件与回路自身升温」那一道在冷启动最大、稳态趋零。三列填满之后，「够品位的直接用、不够的抬品位、都不够的造」就变成三条能当场判真假的入口条件——而三条都先要求你说出哪一个工况点。
