B3-05 集成模块的整车架构取舍与边界划分

课程代码 B3-05 · 板块 B 整车热管理系统架构 / B3 回路拓扑与集成架构 时长 约 4 小时（5 讲 + 1 次边界划分与接口收敛实操） 适合对象 整车热管理架构师、结构与集成工程师；与 Tier1 谈模块边界的人（必修） 前置 B3-01 冷却液回路拓扑与模式切换；B3-04 热泵型整车热管理架构；I2-01 机舱布置与热害规避 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 B3-05 大纲的完整展开版

引言：阀岛不是一个壳子，是一条责任线

听到「阀岛」「超级水壶」，很多人脑子里是一个塑料件——把几只阀、一台泵、一个膨胀壶塞进同一个壳体，接头少了、机舱干净了，事就成了。这是把集成当成了一道结构题。

真正的集成，第一性问题不在结构，在边界：谁进模块、谁留在外面。这条线一划，同时定死四件事——整车走多少条管路、总装线拧多少个接头、任一零件坏了牵连多大范围、以及你（主机厂）和 Tier1 谁负责到哪。换句话说，画这条边界线，本质是在重新分配接口和责任，不是在决定一个壳体的形状。

这门课只讲架构层取舍：候选零件的进/不进、接口收敛账、故障影响面、平台复用、主机厂与 Tier1 的分工。零件级的结构与工艺（流道怎么注塑、密封怎么选）不在这里，那是 G8 模块专题的事。请把这门课当成一张决策地图：教你在把任何零件塞进壳体之前，先想清楚该不该塞、塞进去要付什么代价。

第 1 讲　集成的动机与形态谱

要判断该不该集成、集成到什么程度，先弄清集成在为你省什么、这条路上有哪些站点、为什么它不是越走越好。

1.1 为什么要集成：省的是接口，不是零件

集成的收益几乎全部来自接口的消失，而非零件的消失——泵还是泵、阀还是阀，零件数量没变，被砍掉的是它们之间的连接。这带来五项同步收敛：外部管路条数减少（连接变成壳体内部流道）、接头数成对消失（每段管路两头都是接头）、装配工时下降（每个接头都是一道工序）、机舱空间释放（散管加支架的体积被压缩，承接 I2-01 的 Packaging 逻辑）、泄漏点数下降（每个外部接头都是一个潜在外漏点）。价值链条是「接口收敛 → 管路/接头/工位/泄漏点同步下降」。记住动机的本质是接口，后面所有的账才算得清。

1.2 形态谱：从分立件到超级水壶的四个台阶

集成不是一个开关，而是一条连续谱系，从松到紧四个台阶：① 分立件——泵、阀、膨胀壶各自独立、全靠外部管路连接，接口最多但灵活性最高；② 阀泵支架总成——零件装在同一支架上，位置固定便于总装，但流体连接仍是外部管路，是「物理靠近」还不是「流道打通」；③ 塑料流道阀岛——零件间连接变成注塑成型的内部流道，外部接头显著收敛，这是质变（连接从看得见的管变成看不见的腔）；④ 超级水壶——在阀岛基础上把膨胀壶与去气功能也集成进来。这条谱系的意义是：集成度可调，你不必在「全散」和「全集」间二选一，完全可以停在中间台阶，停在哪靠 1.4 的拐点判断。

1.3 Model Y 的 Superbottle：一个公开可查的样例

行业里最常被拿来当教材的形态样例，是 Model Y 的 Superbottle——它把水泵、阀、膨胀壶集成在一起，是「超级水壶」这一形态终点的公开可查实例。看它的正确姿势是理解它把哪几类件收进了一个壳体（泵+阀+膨胀壶），从而认清「超级水壶」对应的集成边界在哪。至于内部具体几路阀、流道怎么走，那是需要拆解实测才能确证的产品级细节，不要凭壳体外形去脑补内部结构。本课只借它说明「超级水壶」这一形态的边界在哪；标杆车的完整解构——整车级拓扑、模式表、代价对账与可迁移性——见 B3-08 标杆车型架构解构：Model Y 八通阀 / 小米 SU7 九通阀双模热泵 / 比亚迪直冷直热 / 问界 M9 增程 TMS，本课不复述，也不在讲义里复刻模式表（模式数据以站内交互原理图为准，两处维护必然漂移）。

1.4 集成度存在拐点：过了就是负收益

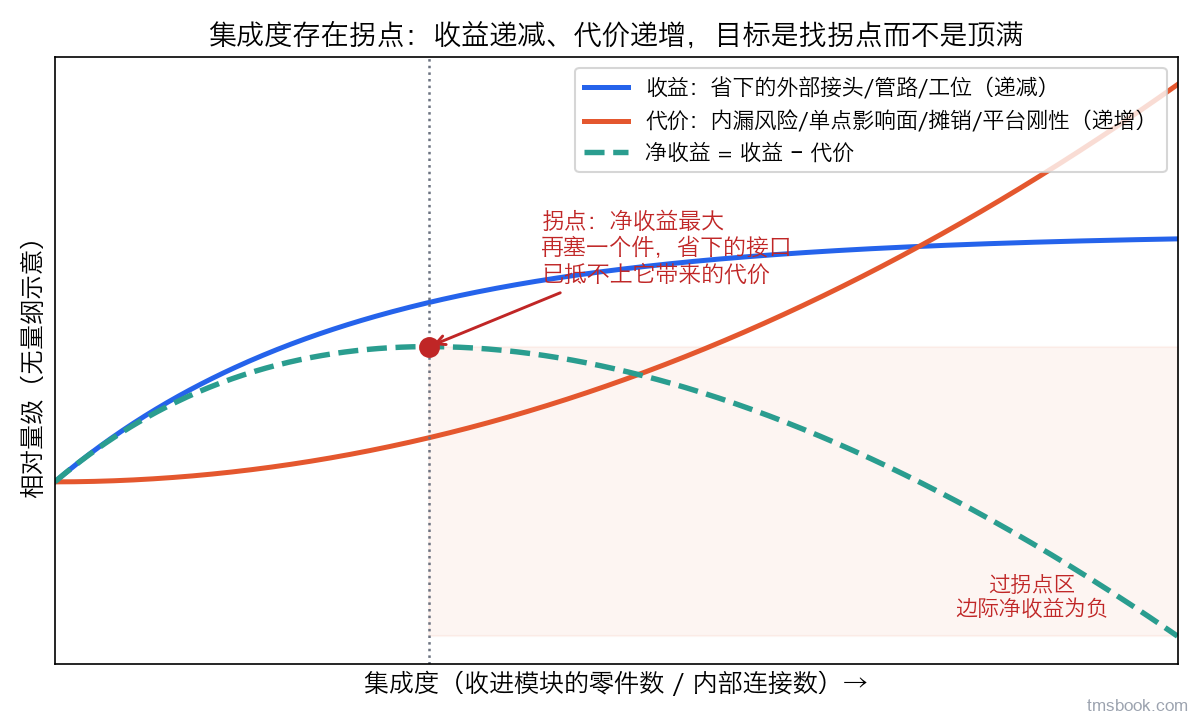

这是全讲最重要的判断，也是贯穿整门课的主线：集成度不是越高越好，存在一个拐点，过了就是负收益。为什么有拐点？因为集成同时在增加两笔账：往前走，你省下外部接头、管路、工位、泄漏点（收益）；但你也在增加内部流道的内漏风险、单点失效的影响面、模具与开发的摊销、平台的刚性（代价）。越往里塞，能收进来的接口越少（收益递减），而内漏、共因、摊销、刚性的代价却越堆越高——两条曲线一交叉就是拐点：再塞一个件，省下的接口已抵不上它带来的代价。这个拐点不固定，随平台产量、零件平台通用性、冷热件是否混装而移动（后面逐条展开）。本讲你只需牢记：集成的目标是找到那个拐点，而不是把集成度顶满。把「集成度越高越先进」当信条，是这门课要纠正的第一个直觉。

本讲小结：集成省的是接口不是零件（管路/接头/工时/空间/泄漏点五项收敛）；形态谱四台阶、集成度可调；Superbottle 是超级水壶的公开样例；关键判断是集成度存在拐点，目标是找拐点而非顶满。
