B3-02 制冷剂回路拓扑：并联蒸发、经济器、闪蒸与喷射器

课程代码 B3-02 · 板块 B 整车热管理系统架构 / B3 回路拓扑与集成架构 时长 约 4 小时（5 讲 + 1 次拓扑对比算例） 适合对象 制冷/热泵系统架构师与一维仿真工程师；做多支路或 CO₂ 系统的人（必修） 前置 A1-04 工程热力学与 log p-h 图判读；A1-05 COP、制冷量、过热度与过冷度；C1-01 汽车空调制冷系统原理与部件匹配 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 B3-02 大纲的完整展开版

引言：一根吸气管，把两条支路绑成了一根绳

水侧拓扑相对宽容——冷却液是单相液体，两条回路并起来，最坏也就是流量分配不如意，重算一下水力就好。冷媒侧完全不是这个脾气：制冷剂要相变、要控过热度、要回油、停机还会迁移，任何一条拓扑决策踩偏，暴露出来的不是"效率差一点"，而是压缩机缺油磨损、再启动液击、某个工况压比白扔。

本课讲两件事。其一，并联蒸发的耦合本质：两条蒸发支路共用一台压缩机，那根吸气总管就是一根把它们死死绑在一起的绳——最低蒸发压力的支路说了算。理解这根绳怎么绑、怎么配平，是做多支路系统的门槛。其二，把三条"把循环撑开"的进阶拓扑——经济器、闪蒸罐、喷射器——摆开，讲清各自往循环里加了什么、值多少、代价在哪。这三条不是谁比谁高级，而是各有各的适用工况和成本结构，架构师要在它们和最便宜的 IHX 之间取舍，而不是无脑往上堆。贯穿全课只有一句判断口径：拓扑是用来解决具体工况矛盾的，加一个部件先问它解了哪个矛盾、换来哪些新麻烦。

第 1 讲　单压缩机、多蒸发支路的耦合本质

多支路系统里最反直觉、也最致命的一件事，是"两条支路各有各的膨胀阀，却不能各设各的蒸发温度"。这一讲把这根绳的物理讲透。

1.1 共用吸气总管：最低的那条支路说了算

一台压缩机只有一个吸气口。当座舱蒸发器和电池 Chiller（或直冷板）两条支路的出口汇到同一根吸气总管、再进同一台压缩机时，这根总管里只有一个压力。每条支路自己的蒸发压力，等于这个共用吸气压力再加上它到汇流点那段管路的压降——也就是说，两条支路的蒸发压力，只差各自管路的一点压损，本质上被拉到了同一个水平。

而蒸发压力和蒸发温度是绑定的：饱和状态下压力定了，蒸发温度就定了。于是结论是硬的——谁需要的蒸发温度最低，谁就把共用吸气压力压到最低，另一条支路无论想不想，都得在这个低压下蒸发。 这不是控制策略没做好，是物理上一台压缩机一个吸气压力，先天如此。

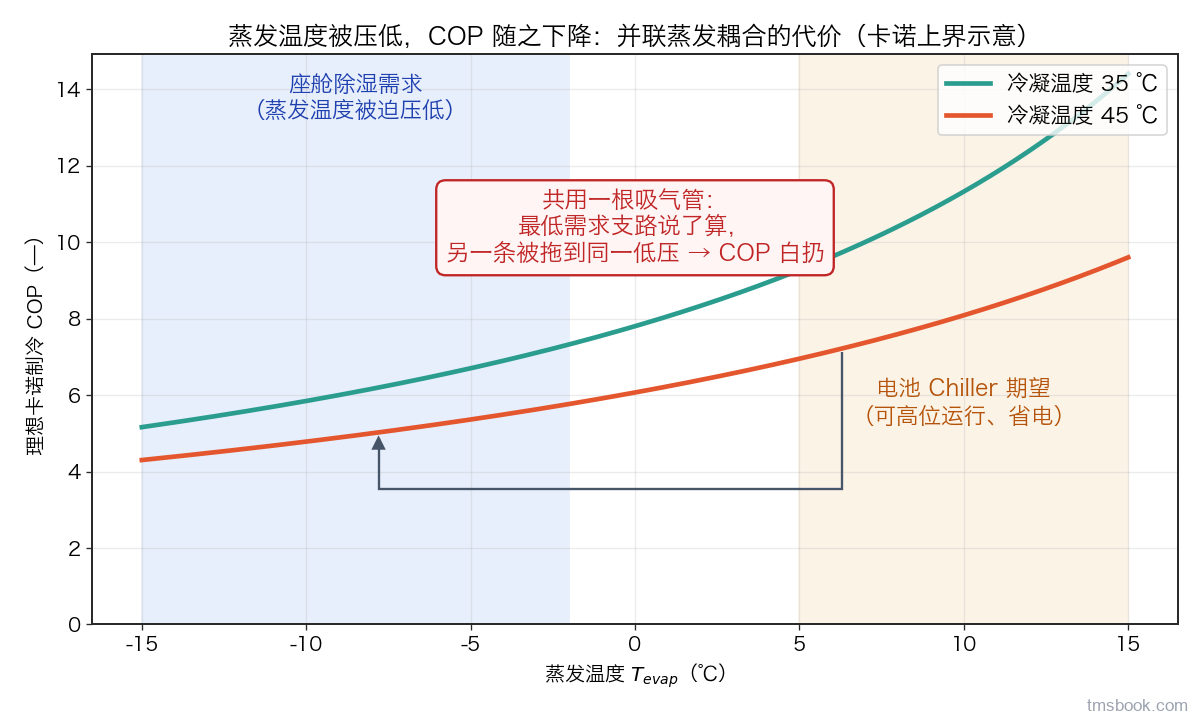

1.2 需求打架：除湿要低温，电池想要高温

两条支路之所以会互相拖累，是因为它们对蒸发温度的诉求方向相反。座舱要除湿，就得把蒸发器表面温度压到低于空气露点，让水汽在翅片上凝结析出，这天然要求一个偏低的蒸发温度；电池 Chiller 只需要把冷却液降到电池能接受的窗口，并不需要那么冷，蒸发温度完全可以高一些——而蒸发温度每高一点，压比就小一点，COP 就高一点。

这就是矛盾的根源：座舱把吸气压力往下拽以便除湿，电池却希望它高一点以便省电，两个诉求挂在同一根吸气管上，物理上无法同时满足。以为"多加一条支路只是多接一路管子"的人没看到：你是在往一根已经绷紧的绳上，再挂一个方向相反的力。

1.3 每支路一只 EXV：它只管过热度，管不了蒸发温度

工程师最容易产生的错觉是："每条支路都装了一只电子膨胀阀（EXV），那不就能各调各的了吗？" 这里要把 EXV 到底控什么钉死：EXV 的调节目标是蒸发器出口的过热度——它靠开大开小来计量进入蒸发器的冷媒流量，让出口保持设定的过热度，既不让液体带回压缩机，也不让蒸发器面积白白浪费在过多的过热段上。

但过热度和蒸发温度是两回事：蒸发温度由蒸发压力决定，而蒸发压力由压缩机吸气 + 该支路换热负荷共同决定，EXV 并不直接设定它。所以真相是——每条支路的 EXV 能独立控好各自的过热度，却改变不了"两支路蒸发温度被共用吸气压力锁在一起"这个事实。 独立的是过热度，不是蒸发温度；这两个词一旦混淆，整个多支路控制逻辑都会想歪。

1.4 配平手段：加背压、放目标、退到分时

既然物理上绑死，工程上就得靠配平手段来松绑，代价各不相同，按代价从低到高排：

• 放宽目标温度：如果电池的目标温度本来就有余量，干脆让它跟着座舱的低蒸发压力一起冷，牺牲一点 COP 换简单。零硬件成本，但省电效果打折。
• 支路背压 / 蒸发压力调节：在想跑高蒸发温度的那条支路上加一只蒸发压力调节阀（背压阀），把该支路的蒸发压力顶在共用吸气压力之上，让它能在自己想要的较高蒸发温度下工作。代价是多一个部件、多一处压损，且这个阀两端始终有压降、有节流损失。
• 分时供冷：极端情况下两条支路的诉求实在无法调和，就在时间上错开——一段时间全力供座舱，一段时间切给电池。代价是任一时刻只有一条支路被充分服务，靠热惯性（尤其电池的大热容）扛过被冷落的时段。

这三招的选择，取决于两条支路的诉求冲突有多硬、系统还剩多少余量：先判断冲突量级，再用最轻的手段配平。

本讲小结：一台压缩机一个吸气压力，把并联支路的蒸发温度绑成一根绳，最低需求的支路说了算；EXV 只能独立控过热度，控不了蒸发温度；配平按代价从轻到重是放宽目标温度、加背压调节、退到分时供冷。
