B2-04 燃料电池（FCEV）热管理架构与大散热量挑战

课程代码 B2-04 · 板块 B 整车热管理系统架构 / B2 各动力形式整车架构 时长 约 4 小时（5 讲 + 1 次前端散热校核实操） 适合对象 系统 / 整车热管理工程师；做 FCEV 或氢能商用车项目必修（L3 深度），纯电方向选修 前置 B2-03 纯电整车热管理架构；A3-01 ε-NTU 法与 LMTD 法；O1-08 PEMFC 工作原理与电堆构造导论：极化曲线、Nernst 方程与两套效率口径（热管理视角） PEMFC 工作原理与电堆构造导论：极化曲线、Nernst 方程与两套效率口径 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 B2-04 大纲的完整展开版

引言：热量翻倍，温差腰斩，前端只能往死里堆

燃料电池车（FCEV）在热管理工程师眼里是一道被出得很刻薄的物理题。它的难，不在某个部件不好选，而在两条不利条件同时成立：一方面，电堆输出多少电功率，就几乎要散掉同一个量级的废热——要经散热器散掉的那一份，比同功率柴油机翻了一番（对汽油机基准约高出一到四成，两个基准怎么算见 1.2 节）；另一方面，它能用来散热的温位却低得多，电堆冷却液出口只有 60~80℃ 量级，在炎热环境下留给散热器的温差被腰斩。

散热能力的基本式是 Q = UA·ΔT。热量 Q 翻倍、温差 ΔT 腰斩，两头一挤，前端散热器需要的换热能力被成倍放大，前端直接成为整车瓶颈。这里要先提醒一句：这一份放大最终只能由空气侧的热容流率（迎风面积 × 迎面风速/风扇风量）来兑现，靠把芯体做厚、把翅片加密是补不回来的——第 2 讲会把这层讲透。这门课不讲某个电堆怎么造，而是讲清 FCEV 整车架构怎么排、以及这道"热量翻倍、温差腰斩"的物理题，工程上到底有几条解法、每条撞在哪堵墙上。

理解这道题，你才能判断一个 FCEV 项目的前端到底够不够、多回路架构第一难题为什么是"布置"而不是"换热"、以及为什么燃油车那套散热器选型经验拿过来会系统性地把件选小。

第 1 讲　FCEV 的热量账本：为什么它是最难散的那一个

要谈架构，先把账算清楚。FCEV 散热难是有第一性来源的，不是"经验上就是这样"。这一讲把"为什么难"从物理层面推到底。

1.1 废热与电功率同量级：这是难题的第一性来源

PEM 电堆把氢的化学能变成电，效率（LHV 口径）在 50~60% 量级。没有变成电的那一半左右，绝大部分以热的形式留在电堆里。废热量可以用 Q_stack ≈ P_stack·(1/η_stack − 1) 估算：当 η 取 50~60% 量级时，(1/η − 1) 就落在 1 上下，也就是说 Q_stack 与 P_stack 同量级——你要输出多大的电功率，就得准备散掉差不多同样大的一份热。

对比一下就知道这有多苛刻。现代内燃机热效率虽然也只有三四成，但它把废热分给了两条通道：一条走冷却液（散热器管），一条走高温排气直接排到大气。FCEV 没有高温烟气可排，排气带走的份额远小于内燃机，废热主体压在冷却液回路上。所以哪怕效率数字接近，电堆需要通过散热器散掉的那一份热，也比燃油机大得多。这条差异，是后面一切架构选择的根。

但在往下算之前，必须先钉死一件事：效率与产热有两套口径，不能混用。上面的 50~60% 和 Q_stack ≈ P_stack·(1/η−1) 都是 LHV（低热值）口径——生成水按气态计，它的汽化潜热本来就不在这本账里，所以这本账几乎全部由冷却液承担（量级上冷却液侧约占八九成，其余是进堆空气/氢气被加热带走的显热与壳体环境散失）。而 O1-01 燃料电池电堆产热与水/热管理耦合 用的是 HHV（高热值）口径：Q_stack = N_cell·(E_tn − V_cell)·I，热中性电压 E_tn ≈ 1.48 V。两者不是同一把尺——以 V_cell = 0.65 V/片为例，HHV 口径算出的产热约为 1.28·P，LHV 口径约为 0.92·P，差出来的那一份正是生成水的汽化潜热，占 HHV 口径产热的三成量级。所以按 HHV 口径算 Q 时，必须把阴极排气带走的显热与生成水汽化潜热单列扣除，不能再说“几乎全压在冷却液上”，否则散热器会被系统性放大约三成（两套口径各自怎么定义、怎么换算，前置课 O1-08 PEMFC 工作原理与电堆构造导论：极化曲线、Nernst 方程与两套效率口径（热管理视角） 有专节）。

阴极排气这一项到底能带走多少，随电堆温度、工作压力、空气化学计量比与进气湿度大幅变化：60~80℃ 的阴极排气接近饱和，温度高、压力低时携水能力强、带走的潜热多；温度低、压力高时排气带不走的那部分水会在堆内冷凝，潜热又还给冷却液。这一项只能按电堆规格与实测确定，不能取一个“通用比例”。工程动作其实很简单：先声明口径，再算账，全程不换尺（水/热耦合详见 O1-01 燃料电池电堆产热与水/热管理耦合，尾气水回收与增湿的关系见 O2-02 膜增湿器热湿管理与水平衡）。

1.2 排气这条"免费通道"：燃油车有一大条，FCEV 只有很细的一条

把上一节的对比讲透：燃油车的排气是一条不占散热器、不占迎风面积的"免费"散热通道，高温废气一排了之，带走的那部分热完全不进前端换热的账。这不是小头——它是燃油机热平衡里相当大的一块。

PEM 电堆的电化学反应温度低，产物是水，没有高温烟气可排——但要注意它不是没有排气：阴极侧有一股 60~80℃、接近饱和的湿排气，只是它带走的份额远小于内燃机烟气。按 LHV 口径记账时，电堆废热的主体（八九成量级）必须由冷却液带走，再由前端散热器交给空气。这意味着同样是"发一份功、废一份热"，燃油车的散热器只需处理其中一部分，而 FCEV 的散热器几乎要处理全部。工程上一个常见的错误直觉，就是把燃油车散热器的经验尺寸直接搬给 FCEV（这条会在误区一里专门拆），根子就在忽略了"排气免费通道"这一块被抽掉了。

燃油机那一份到底有多大：把热平衡摊开

要让"FCEV 的散热器比燃油车大多少"这句话在本课内部被算出来、而不是被当成一个背下来的结论，就得先把燃油机的热平衡摊开。按燃料低热值（LHV）记账，额定功率工况下四条去向的工程实践常见分配：

⚠ 典型值，⛔ 不是验收依据，你的基准机型须以台架热平衡试验实测确认。 ⚠ 本项目未取得可核出处——它来自行业工程实践的常见范围，⛔ 不是任何标准的条款数据。 → 拿到它的路：发动机台架热平衡试验（燃料流量×LHV 为分母，曲轴功率、排气焓流、冷却液流量×进出口温差三项分别计量，余项作差），或向发动机供应商索取额定点与常用工况点的热平衡表。 ⚠ 增压柴油机另有一份进气压缩热由中冷器交给前端空气，它不走冷却液、⛔ 不计在上表"冷却液"那一行里，但同样占迎风面并预热下游来流（见 2.2 节内部约束）。

现在两边都能算了。定义散热器负荷比 ＝ 经散热器散掉的热 ÷ 同一台机器的有效输出功率：

• 燃油机：Q_rad/P = f_冷却液 / f_有效功。汽油机按锚点 25%/34% ≈ 0.7；柴油机 20%/42% ≈ 0.5。
• FCEV：Q_rad/P = (1/η_stack − 1)·f_冷却液,FC。额定（峰值功率）点的电堆效率落在本课 50~60% 区间的低端，取 η ≈ 52% 得 1/η − 1 ≈ 0.92，再乘冷却液承担的八九成，得 ≈ 0.78。

两边一除，"大多少"就有了数：

• 对柴油／商用车基准：0.78 / 0.5，约 1.5~2 倍——本课与图2 说的"翻一番"指的就是这一侧；
• 对汽油乘用车基准：0.78 / 0.7，约 1.0~1.4 倍——只高出一到四成。

⇒ 所以"2 倍"⛔ 不是对所有燃油车都成立的通用数：它对应柴油／商用车基准，同时也是本课取的保守上界——图2 右幅按 Q = 2·Q₀ 画，据它算出的 UA 放大倍数因此是上界，不是所有项目的实际值。⇒ 做对照表时，燃油车那一列必须用你自己项目的基准机型按上表独立算出来，⛔ 不许拿"2 倍"倒推——那是循环论证，还会盖住一个常犯的错：把燃油机的总废热（汽油机约 66%、柴油机约 58% 的燃料能量）当成散热器那一份，于是算出"FCEV 前端反而该更小"，把散热器直接选小一半。

★ 还要记住一句：真正把 FCEV 前端逼到墙角的，不是热量翻不翻番这一条——在汽油基准下它只高出一到四成——而是它同时撞上温差腰斩（下一节）。两条叠加，才是那个"最难"。

1.3 温位低：ΔT 只剩一半

难题的另一半在温位。电堆的工作温度受质子膜的材料特性约束，冷却液出口通常在 60~80℃ 量级，远低于内燃机上百摄氏度的水温。散热靠的是冷却液和环境空气之间的温差 ΔT = T_cl,out − T_amb。同样在 40℃ 的炎热环境下，FCEV 的可用温差只有 20~40 K 量级，而燃油车能有 50~70 K 量级——FCEV 的可用温差大约只有燃油车的一半。

温位低是电化学本质决定的，不是标定没做好。质子膜要保持一定的含水量才能正常传导质子，工作温度一高、水就往气相跑、膜会失水，性能和寿命都受损。所以"把电堆温度调高来换更大 ΔT"这条看似省事的路，被膜的物理边界卡死了（误区三专门讲）。温位低，是一个几乎不能松动的约束条件。

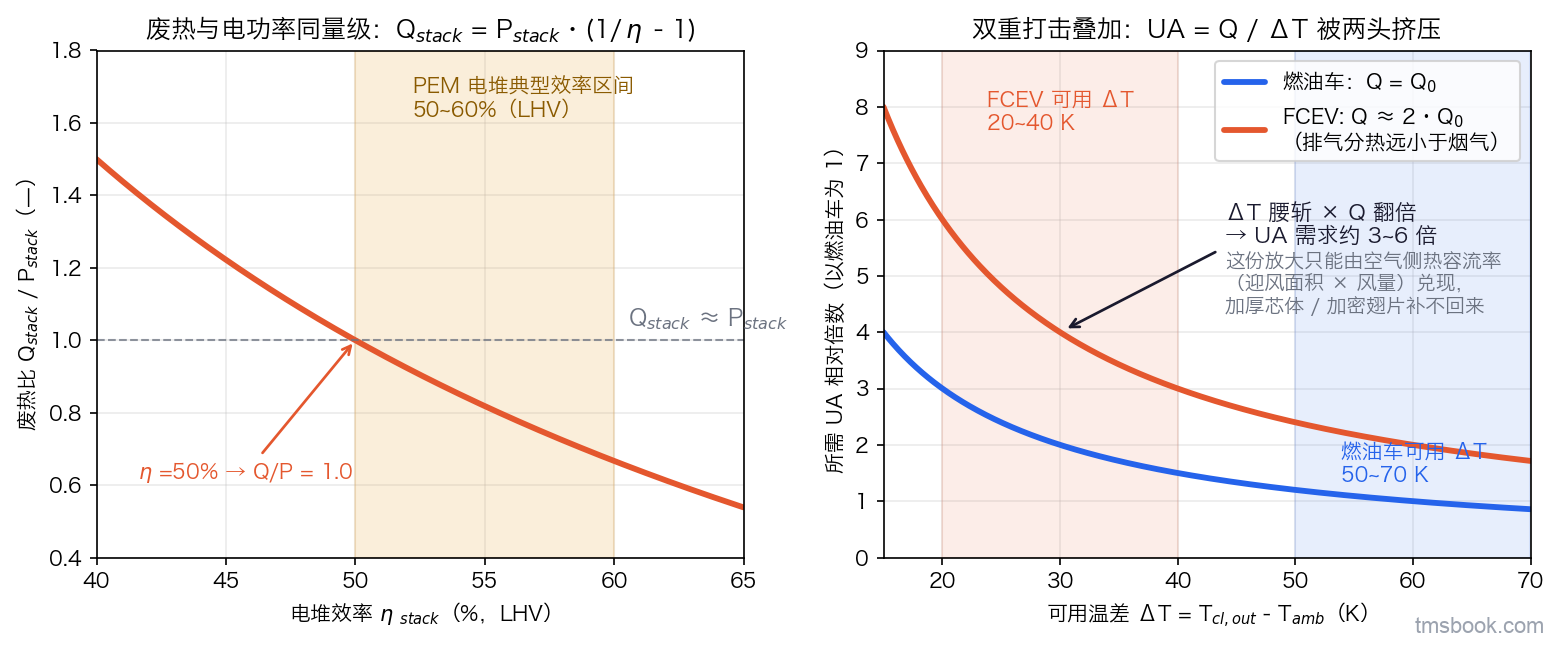

1.4 双重打击叠加：UA 需求成倍放大

现在把两件事叠起来看。散热能力式 Q = UA·ΔT，反过来写就是 UA = Q / ΔT。FCEV 相对燃油车：分子 Q（要散的热）变大，分母 ΔT（可用温差）变小——一个式子的分子分母被两头同时往不利方向挤，商 UA 被成倍放大。

这就是 FCEV 散热"最难"的完整数学表达：不是单一因素恶化，而是两个独立因素朝同一方向叠加。UA 要靠迎风面积、风量、翅片密度堆出来，而这几样在整车上都受硬约束；更要紧的是这三样并不等价——加面积、加风量会同时抬高空气侧的热容流率，加厚芯体、加密翅片却只抬 UA，收益会被换热效能的饱和吃掉（第 2 讲展开）。所以在 FCEV 项目里，前端往往是整车热管理最先撞墙、最难满足的环节，散热能力不足会直接逼电堆降功率。把这本账算清楚，你面对一个 FCEV 前端方案时，第一反应就该是"它的 UA 够不够"，而不是照搬任何燃油车尺寸。

本讲小结：FCEV 散热难有两条第一性根因——废热与电功率同量级（无可与内燃机烟气相比的排气免费通道，Q_stack ≈ P_stack·(1/η−1)，LHV 口径；换 HHV 口径算须另扣阴极排气的显热与潜热，两套尺不可混用），以及温位低导致可用温差只剩燃油车一半（20~40 K 对 50~70 K）。⚠ 第一条要按基准机型算，⛔ 不是一个通用倍数：由 1.2 节的热平衡分配表得散热器负荷比 Q_rad/P 约为汽油机 0.7、柴油机 0.5、FCEV 0.78 ⇒ 对柴油／商用车基准约 1.5~2 倍，对汽油乘用车基准只有 1.0~1.4 倍。二者叠加，UA = Q/ΔT 被两头挤压，成倍放大，前端成为整车瓶颈。
