B2-02 混动（HEV/PHEV）热管理架构与工作模式切换

课程代码 B2-02 · 板块 B 整车热管理系统架构 / B2 各动力形式整车架构 时长 约 4 小时（5 讲 + 1 次模式矩阵与切换时序实操） 适合对象 系统 / 控制工程师；做混动、增程项目必修（L3 深度），能量管理岗选修 前置 B2-01 燃油车热管理架构；B2-03 纯电整车热管理架构；K3-01 模式管理基础 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 B2-02 大纲的完整展开版

引言：热源会「说停就停」

纯电车和燃油车的热管理，回路虽不同，却都有一个踏实的前提：热源稳定在场。燃油车只要在开发动机一直发热；纯电车座舱采暖靠 PTC 或热泵，只要有电就能供。混动最难的地方，恰恰是打破了这个前提——发动机「说停就停」。座舱正靠余热吹暖风，SOC 一到门限、或驾驶员松油门进纯电模式，热源瞬间消失。

所以这门课的核心不是「混动比纯电多了一套发动机回路」这么简单。多一套回路只是表象，真正的难点是三件事：双热源（发动机 + 电驱）怎么排才能既用得上余热又不互相污染；工作模式那么多，怎么列成一张能标定、能验证的模式矩阵；以及投诉最集中的地方——模式切换那几十秒里温度怎么才不塌。一句反直觉的话贯穿全课：混动热管理的性能瓶颈不在稳态，在瞬态——稳态每个模式都能算清楚，真正让用户骂街的「暖风忽冷忽热」全藏在模式之间那几十秒的过渡里。

第 1 讲　混动构型与热管理的对应关系

热管理架构不是凭空设计的，它是被动力构型「摆」出来的。电机挂在哪、电池多大、有没有 DHT，直接决定了回路要铺到哪、热源何时可用。这一讲讲清「构型 → 热管理需求」的映射，是后面所有内容的地基。

1.1 电机挂在哪，热源就在哪，回路就得铺到哪

混动构型常用 P0–P4 来标注电机在动力总成里的位置：P0 挂在发动机前端皮带上（BSG），P1 直接在曲轴上，P2 在离合器与变速箱之间，P3 在变速箱输出端，P4 独立驱动后轴；再加上串联、并联、功率分流（如行星排的双电机方案）这些拓扑。

这些代号对热管理的意义只有一句话：电机在哪，一个发热源就在哪，冷却回路就必须铺到哪。P0 的 BSG 功率小、发热有限，可能不需要独立液冷——但这只是 48V 轻混谱系的一端，不是通则（完整判据见 1.2）；而 P2、P3、P4 承担主驱动、峰值功率大，几乎一定要接进液冷回路；功率分流方案往往有两台电机（一台偏发电、一台偏驱动），两台都要冷却，回路自然更密。所以拿到一个构型代号，第一反应该是「这台电机功率多大、发热落在哪、要不要单独回路」，而不是套用别人的回路图——构型一变，热源地图就变，回路拓扑必须重画。

1.2 48V 轻混（MHEV）的热管理边界：三档谱系，没有先验答案

上一节那句「P0 的 BSG 功率小、发热有限，可能不需要独立液冷」，只是 48V 轻混谱系的一端，不是通则。48V 平台该配什么回路，要按一棵决策树来定，判据是 48V 电机（BSG/ISG）短时峰值功率的热账与失效模式，而不是「电压低所以发热小」这种先验：

• 第一档：风冷 BSG ＋ 风冷 48V 电池包，不新增任何回路。适用于电机只做起停、轻度助力与小功率回收，峰值持续以秒计、机舱风路带得走。这一档真正的风险不在峰值本身而在占空比——频繁起停或连续下坡回收，会把「短时」叠成「准连续」，必须按热容与占空比核算，而不是只看一次峰值。
• 第二档：水冷 BSG ＋ 一条 48V 小低温回路。当电机与其控制器的连续功率上去、或机舱风路被前端布置堵死时走液冷。此档最要判的是散热器归属：独立小散热器（失效隔离好、标定简单，但要抢前端迎风面积）／并入既有低温回路（省一套硬件，但把 48V 热负荷压进电驱回路的热预算）／并入水冷中冷回路（温度平台接近，但中冷有自己的进气温度目标，耦合后两边都要重标）。
• 第三档：完整低温回路 ＋ 48V 电动压缩机 / 电子增压器 / 电加热催化器（EHC）。当 48V 平台不只挂电机，还要驱动这些大功率附件时，它已经是一条有功率预算的电气母线，热管理必须按完整低温回路设计，并把这些部件的电功率预算与热量去向一并纳入热平衡。EHC 的起燃机理与供电边界归 F2-03 排气热管理与后处理起燃（催化器暖机），本课只接它在 48V 侧的功率与热账这一头。

三档之间没有先验答案，落在哪一档由电机峰值/连续功率、占空比、机舱风路和 48V 附件清单共同决定——所以既不能推成「上了 48V 就必然多出一条独立低温回路」，也不能停在「48V 功率小所以不用管」。还有一条反向约束常被漏掉：48V 小锂包的温度窗口窄，而窄温窗会直接限制（derate）制动回收功率，机舱或座椅下的高环温布置又把风冷进风温度顶死（风冷的适用边界见 D2-04 风冷电池热管理与适用边界）——热管理这一侧没做够，掉的是能量回收标定的上限。

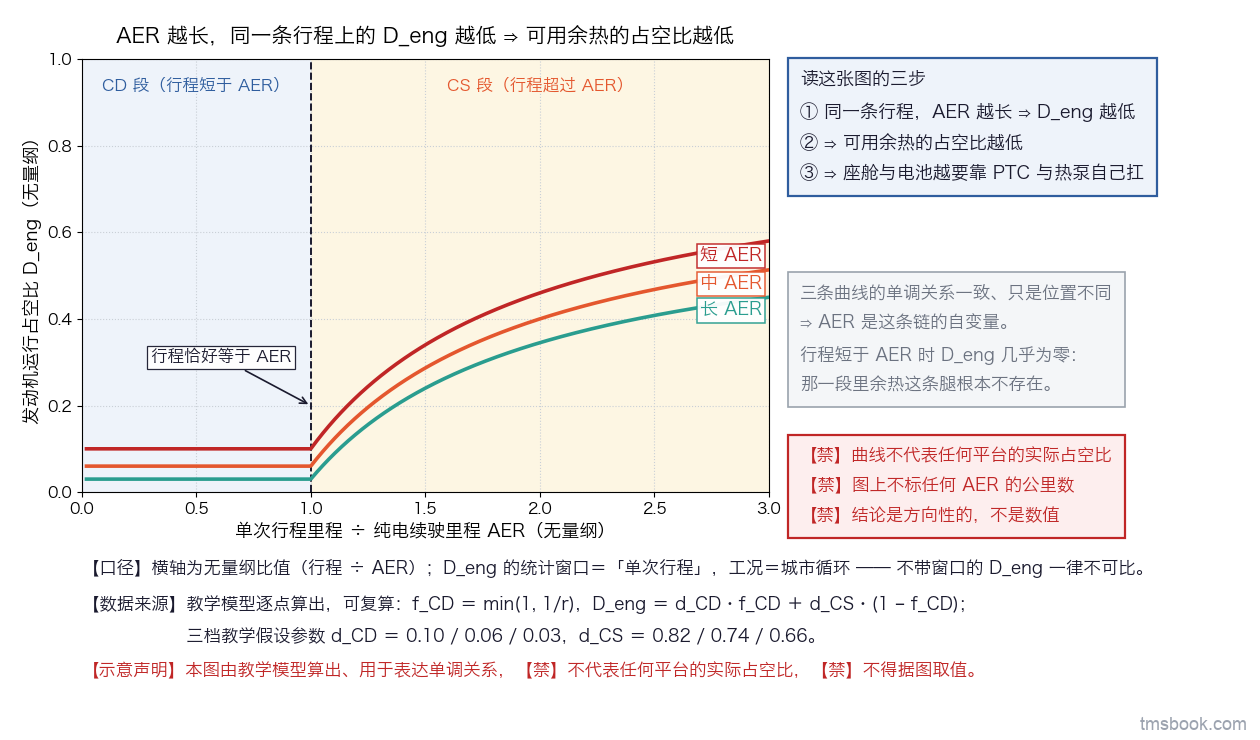

1.3 电池容量与纯电里程，决定了余热到底可不可靠

HEV 和 PHEV 最本质的区别不是「能不能外接充电」，而是这个区别如何改变发动机的启动频度，进而改变余热的可用性。HEV 电池小、不能外充，纯电续航很短，发动机频繁介入——这意味着发动机余热几乎「常在」，把它当采暖热源是相对可靠的。PHEV 电池大、纯电里程（AER）长，用户日常可能整趟都在 EV 模式，发动机长时间不启动——这时候「发动机余热」这个热源根本不存在。

这条差异是整门课反复出现的主线：纯电里程越长，把发动机余热当常备热源的假设就越危险。边界也要讲清——即便 HEV，温和工况低速蠕行时发动机也可能停机、余热短时断供。所以「余热可用性」不是非黑即白的属性，而是随构型、SOC、工况实时变化的变量，模式策略必须把它当变量、不当常数。

1.4 DHT 带来新的油温热源和新的温度红线

混动专用变速箱（DHT）把齿轮、离合器、驱动电机高度集成在一个壳体里。它带来一个燃油车时代不那么突出、纯电车又没有的热源：变速箱油温。大功率下齿轮搅油、离合器滑摩、电机发热都会把油温推高，而油一旦过热，润滑膜失效、换挡品质下降，甚至危及可靠性——所以油温有明确的上限红线。

工程上通常用一个水—油换热器把 DHT 油冷接进高温回路，让冷却液带走油热。这意味着 DHT 的热负荷成了高温回路的一部分，排布时不能只算发动机，还要把这份油冷负荷加进热平衡（温度限值详见 F4-01 混动专用变速箱（DHT）热管理）。漏算 DHT 油冷，是混动高温回路热平衡校核里常见的缺口。

1.5 三套温度需求当场打架

把前面三条合起来，你会看到混动热管理最棘手的局面：同一时刻，车上有三套温度需求在打架。发动机要热——冷机摩擦大、排放差，它急着暖机升温；电池要温——它的高效与安全窗口是一个窄区间，既怕高又怕低；电驱要凉——它耐高温，但功率器件也有结温上限，总体是要散热的。

三者的目标温度量级不同、方向有时相反，而它们又共享有限的冷却硬件（散热器面积、泵、风扇）。混动热管理的复杂度，本质就来自「要同时伺候三个脾气不同的负载」。这也解释了为什么双热源架构要分回路、为什么模式矩阵会爆炸——都是为了在这三套需求之间做实时仲裁。理解了这一点，后面每一个设计决策你都能看懂它在替谁说话、牺牲了谁。

本讲小结：构型决定热源地图（电机在哪回路铺到哪）；电池容量通过启动频度改变余热可用性（AER 越长余热越不可靠）；DHT 引入油温热源与红线；发动机要热、电池要温、电驱要凉三套需求当场打架，是混动复杂度的总根源。
