A2-05 空气侧压降、风量与风阻的工程处理

课程代码 A2-05 · 板块 A 基础理论与共性技术 / A2 流体、两相流与湿空气 时长 约 4 小时（5 讲 + 1 次前端风量与串扰算例） 适合对象 仿真 / 结构工程师；做前端模块布置、机舱风路与散热能力评估的人（必修） 前置 A2-01 管网水力学（阻力链与串并联思路）；A2-02 泵与风机的工作点、特性曲线与匹配；A1-02 对流换热与换热系数估算 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 A2-05 大纲的完整展开版

引言：散热器再好，风吹不进来也是白搭

热管理工程师常犯一个错：把注意力全押在换热器芯体本身——翅片做密、扁管做薄、UA 值算得漂亮，可整车一测散热还是不够。问题往往不在芯体，在风：空气根本没按你算的量吹进来。

空气侧和冷却液侧有个本质区别：冷却液侧有泵，扬程量级大，管网多损失一点加大泵就补回来；空气侧高速靠车头那点动压、怠速靠一台功率受限的风扇，可动用的驱动压头本来就小。这意味着空气侧对沿途每一处压降都极其敏感——格栅、护风罩、机舱出口任何一处堵一点，进风量就掉一截，散热跟着塌。

所以这门课不讲芯体内部怎么强化换热（那是 A3-03 换热器性能评价：换热量、压降与紧凑度权衡 的事），而是把从格栅到机舱出口的整条路当成一条阻力链，求出真实进风量，再把「多开格栅换散热」和「关格栅省风阻」这两笔账折算到整车能耗上算清楚。

第 1 讲　空气侧阻力链

进风量不由格栅决定、也不由风扇决定，而由从进口到出口整条链路的总阻力决定。谁都不能单独拍板，得整条链一起算。

1.1 从格栅到出口：一条串起来的阻力链

一股空气从车头进入、穿过散热模块、再从机舱底部排出，中间过五道关：格栅/保险杠开口 → 芯体层叠 → 风扇与护风罩 → 机舱内部 → 机舱出口，每道关都吃掉一部分压头。当成串联阻力链看：总驱动压头（冲压动压 + 风扇静压）= 沿链各段压降之和；任一段阻力变大、在总压头不变时都会挤占别段、把总流量拉低。这和 A2-01 管网水力学：沿程/局部压降与流量分配 管网水力学的「串联管段压降叠加」同构，只是介质换成空气、驱动源换成冲压加风扇。关键工程意识是不要只盯着芯体——格栅收缩、护风罩转弯、机舱绕流、出口背压加起来可能和芯体一个量级，只算芯体等于只算了半条链。

1.2 迎面风速不是芯体风速：靠 σ 换算

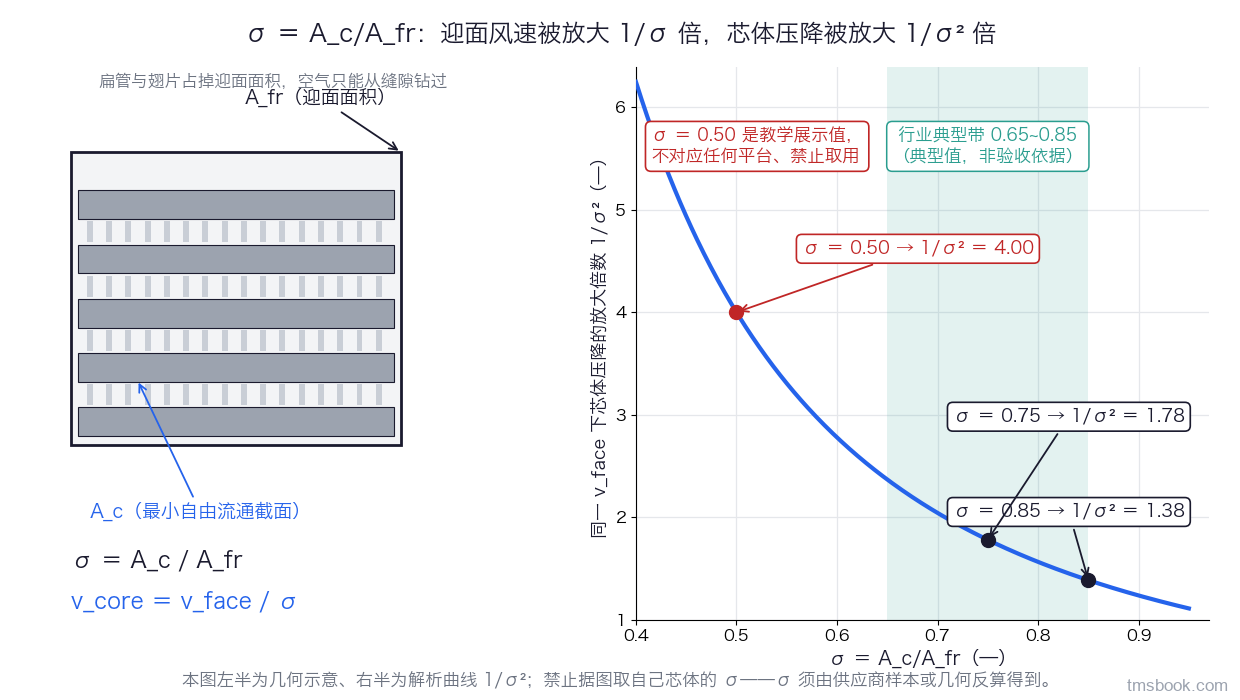

这是全课最高频的陷阱。我们习惯用迎面风速 v_face（体积流量除以芯体正面投影面积）描述来风，但空气穿过芯体时走的不是整个正面——翅片、扁管占着截面，空气只能从缝隙钻过去。缝隙总截面与迎面面积之比就是自由流通面积比 σ（σ < 1），于是芯体内实际流速 v_core = v_face / σ。为什么要命？因为压降按流速平方走（Δp ∝ v²）：用 v_face 算芯体压降、而真正驱动压降的是 v_core，算出的压降按 1/σ² 的倍数偏小；压降算小反过来让你高估风量和散热，一路乐观到样机测试才被打回。记住：换热按迎面面积算、压降按芯体内实际流速算，中间隔着一个 σ。样本曲线以 v_face 为横轴时已替你折进了 σ，但你自己用 f 因子算时得亲手换算。

σ 该取多少：它是几何算出来的，⛔ 不是可以背下来的典型值。σ 由这副芯体自己的管型与翅片几何唯一确定，来源按可靠性排两档：① 供应商样本直接给出的 σ 或最小自由流通截面积 A_c——有就用它，这是唯一权威来源；② 设计早期拿不到样本时按两级遮挡反算：σ ≈ (1 − t_tube/p_tube)·(1 − t_fin/p_fin)，第一项是扁管在迎面方向占掉的份额（t_tube 管厚、p_tube 管间距），第二项是翅片占掉的份额（t_fin 翅片厚、p_fin 翅片间距）。举一个教学假设算例（教学假设，不对应任何平台）：取 t_tube = 2 mm、p_tube = 10 mm、t_fin = 0.08 mm、p_fin = 1.4 mm，则 σ ≈ 0.80 × 0.94 ≈ 0.75，对应 1/σ² ≈ 1.8。⚠ 换一副芯体这个数就变：管越粗、管排越密，第一项越小；圆管套片式的管排遮挡通常比扁管重，两类芯体的 σ ⛔ 不能互相套用。反算值要在报告里标明是反算的，拿到样本后以样本为准。

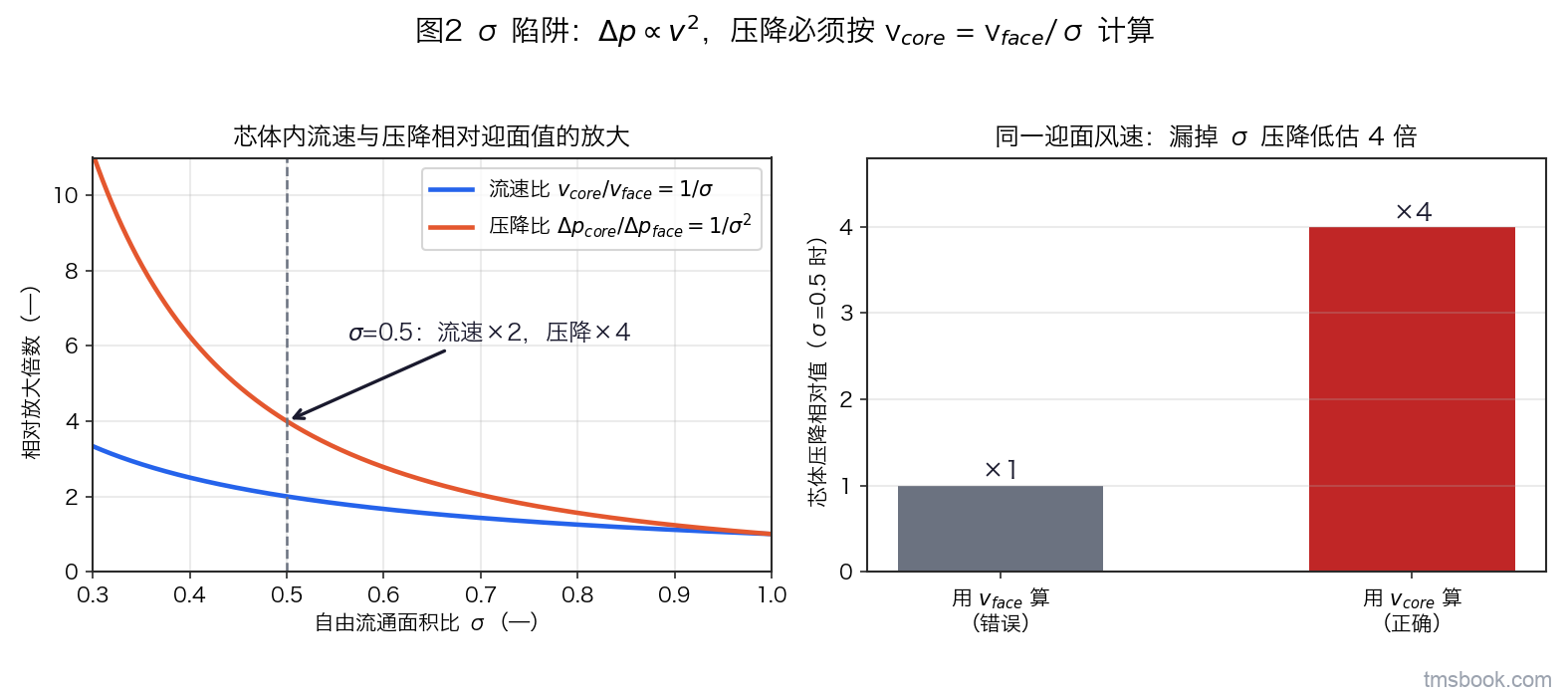

⚠ 还有一处必须点破：本课图2 与全课算例统一取 σ = 0.5，那是为把陷阱放大到一眼可见而设的展示值（1/σ² = 4），⛔ 不是可取用的典型值。真按 0.5 去估一副实际是 0.75 上下的芯体，芯体压降会被高估一倍以上，于是在阻力链拆账时把芯体误判成主导阻力项、把改进资源投向加厚芯体与加密翅片——而本课的核心主张恰恰是别只盯芯体，格栅、护风罩、机舱与出口加起来可与芯体同量级。

1.3 串联加压降、并联分风量、旁漏是隐形并联支路

规则和电路很像：串联各段流量同、压降累加；并联各支路压降同、流量按阻力反比分配（阻力小的抢更多风），和 A2-01 管网水力学：沿程/局部压降与流量分配 水侧同构。真正的坑在旁漏（bypass）：芯体与护风罩、芯体与钣金之间总有缝，一部分空气从缝里溜过去、不换热。旁漏在物理上等于给阻力链开了一条低阻并联支路（缝比芯体好走），会抢走相当一部分流量。于是风量计读到的总风量不小，但真正穿过芯体换了热的有效风量却打了折——这解释了「总风量够、散热却不行」的常见困惑。总风量和有效风量是两回事；治旁漏靠封条、泡棉把缝堵死逼风走芯体，见第 4 讲。

1.4 机舱出口背压：最常被忘掉的一环

阻力链最后一段是空气离开机舱的出口，它几乎永远被漏算——不显眼、没样本曲线，工程师算到风扇就停笔了。但物理很硬：进得来必须出得去。若机舱塞满、底护板为气动做成全封闭、出口面积又小，机舱内部会憋起背压，抬高链路末端阻力、等效压缩整条链可用的压头。底护板全封的车，出口背压能在总阻力里占相当比例（具体占比随布置差异很大，须实车 CFD 或风洞确认，不要套固定数）。它最阴险处是和当下气动潮流直接冲突：为降风阻，大家都想把底护板做平做封、车底整流干净，可这恰恰堵了冷却风的出路——省风阻和保散热在机舱出口正面撞车，第 5 讲算这笔账。

本讲小结：进风量由整条阻力链总阻力决定；压降必须用 v_core = v_face/σ 算；旁漏是隐形并联支路让总风量与有效风量脱节；机舱出口背压最常被漏掉、且与气动降阻冲突。
