A2-02 泵与风机的工作点、特性曲线与匹配

课程代码 A2-02 · 板块 A 基础理论与共性技术 / A2 流体、两相流与湿空气 时长 约 4 小时（5 讲 + 1 次选型求交与调速表算例） 适合对象 系统 / 结构工程师；负责选泵、选风扇、定调速与 NVH 策略的人（必修） 前置 A2-01 管网水力学：沿程/局部压降与流量分配；流体机械基础（叶轮机械与特性曲线） 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 A2-02 大纲的完整展开版

引言：泵不是越大越好，工作点由不得你挑

热管理里选泵、选风扇，最常见的错觉是「大一点总没错」——扬程留足、流量留足，出了问题好歹能压得过去。这个思路在这门课里第一句就要被推翻。

原因是一个几乎所有初学者都会忽略的事实：泵能给出多大流量，从来不是泵单方面说了算，也不是你在选型表上圈一个点就算数。它是泵的 H-Q 曲线和系统阻力曲线两条线相交的结果。你把泵换大一档，工作点会沿着系统阻力曲线往右上方滑，但滑到哪儿、落在效率岛里还是外，是两条曲线共同决定的，你只能求交，不能指定。

所以这门课的主线只有一句：把 A2-01 算出来的系统阻力曲线，和泵/风机的特性曲线，摆到同一张图上求交点。求出交点，才谈得上判断它在不在效率岛里、要不要调速、会不会气蚀、并一个泵有没有用。选型、调速、NVH、可靠性，全部是这张图上的推论。

第 1 讲　特性曲线读法

一切从看懂曲线开始。泵和风机的样本手册上那几条曲线，不是装饰，每一条回答一个具体的工程问题。读不懂它们，后面求交、调速、防气蚀全是空中楼阁。

1.1 泵的四条曲线：各自回答什么问题

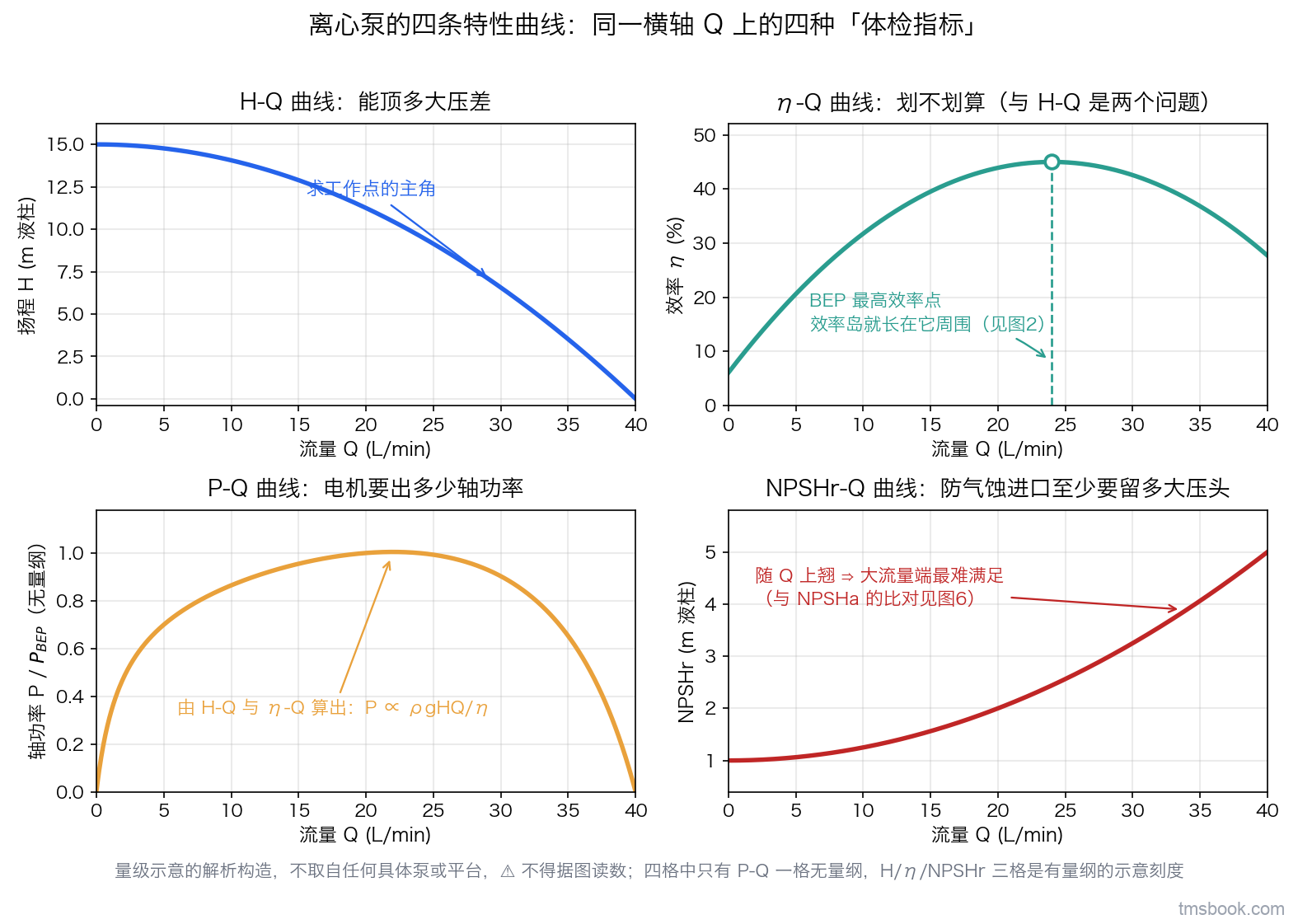

一台泵的性能，标准上用四条曲线描述，横轴统一是流量 Q，四条曲线各管一件事，不能互相替代：

• H-Q（扬程—流量）曲线：回答「这个流量下泵能顶多大压差」。这里先把口径钉死——扬程 H 的单位是液柱高度（m），不是压力，折成压升要乘 ρg；泵进出口读到的压力值还分表压与绝压，参考基准不同数值就不同。这两套口径（水柱高 vs 压力、表压 vs 绝压）的定义与换算统一见 A2-06 流体力学基础：连续性、伯努利与静压/动压/全压口径，本课直接用其结论。离心泵的典型形状是随流量增大扬程下降——流量越大，泵能提供的压升越低。这条线是求工作点的主角，后面所有交点都画在它上面。
• η-Q（效率—流量）曲线：回答「这个流量下泵效率多少」。它有一个峰值，峰值附近叫最高效率点（BEP），两侧效率下滑。它单独回答「能耗划不划算」，而 H-Q 只回答「流量够不够」——这是两个完全不同的问题，只看 H-Q 选泵，是本课要反复纠正的错误。
• P-Q（轴功率—流量）曲线：回答「电机要出多少轴功率」，直接对应电耗和续航。它和 η-Q 联合决定选多大电机、留多大电流裕度。
• NPSHr-Q（必需气蚀余量—流量）曲线：回答「要不气蚀，进口至少要留多大压头」。流量越大，NPSHr 通常越高。它是第 4 讲防气蚀的必需值一侧，选型时必须和系统能提供的 NPSHa 比对。

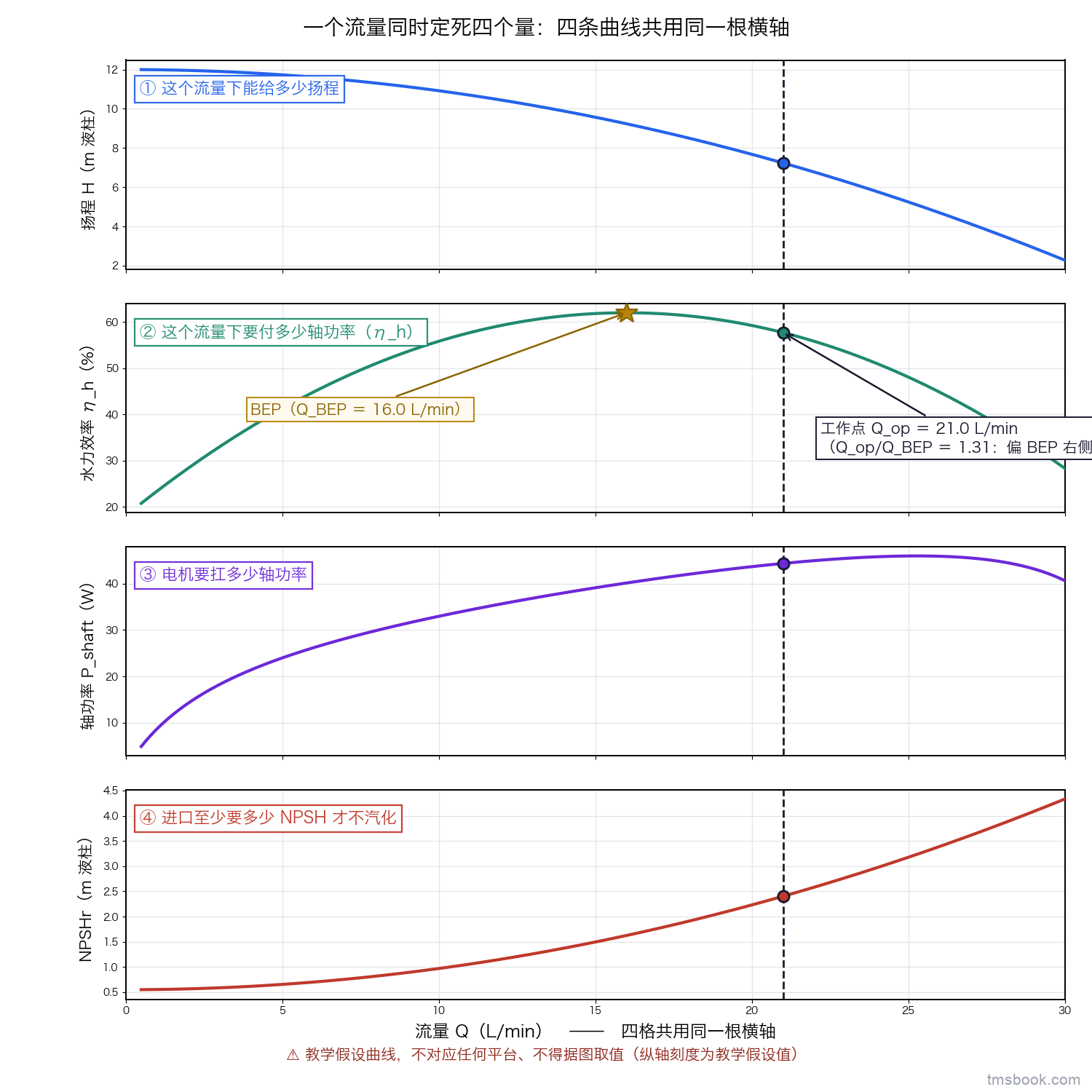

要建立的直觉是：这四条曲线是同一台泵在同一横轴上的四种「体检指标」，选型要四张同时看，而不是抓着 H-Q 一张就下结论。

1.2 风机曲线与那道要命的驼峰

风机的特性曲线和泵同构，横轴换成风量 V̇、纵轴换成压升，且要分清全压曲线和静压曲线——散热器匹配关心的是静压（克服空气侧阻力的那部分），别拿全压当静压用。三压（全压/静压/动压）的定义、相互换算，以及压力值到底是表压、绝压还是差压这个基准问题，权威出处是 A2-06 流体力学基础：连续性、伯努利与静压/动压/全压口径 流体力学基础，本课只用它的结论、不重复定义；冷却风扇语境下的那条判断与误区——用全压去评价风扇会系统性高估它的能力，以及样本只给全压时怎么折算，仍在 G6-01 冷却风扇（无刷）气动与选型 §1.1。

风机曲线上最需要盯住的是驼峰。轴流风机的压—量曲线在小风量端常有一个隆起的峰，峰的左侧就是失速区：叶片背面气流分离，风机进入不稳定工作，同一个静压可能对应几个风量、来回跳变并伴随噪声突增。更阴险的是它在台架上不一定暴露——台架阻力若偏小，工作点落在驼峰右侧看着正常，装车后空气侧阻力上来、工作点左移越过峰顶，才掉进失速。所以风机曲线要连驼峰一起读，光看能不能达到目标风量远远不够（第 2、5 讲还会展开）。

1.3 标定条件：不换算就用是错的

这是最容易被跳过、代价却很实的一条。样本上的曲线是在特定标定条件下测出来的，而你的实车工况几乎从不等于标定条件，两处必须对齐：

• 介质不同：泵曲线常用清水标定，而热管理回路里跑的是 50/50 乙二醇水溶液。乙二醇密度更大、粘度更高。密度变了，同样的扬程 H（单位是液柱高度）折算成实际压升 ρgH 就变了；低温下粘度上来，还会额外拉低泵的效率。拿水的曲线直接套乙二醇，扬程—压升和效率两头都错。
• 温度不同：常温标定 vs 实车高温运行，介质物性不一样，尤其影响后面要算的饱和蒸气压和粘度。

要建立的判断动作是：拿到任何一张厂家曲线，先问三件事——什么介质、什么温度、什么转速标的。三者只要和工况不符，就得换算或让供应商按你的介质重测，不能直接用。

1.4 转速族曲线与 PWM 占空比

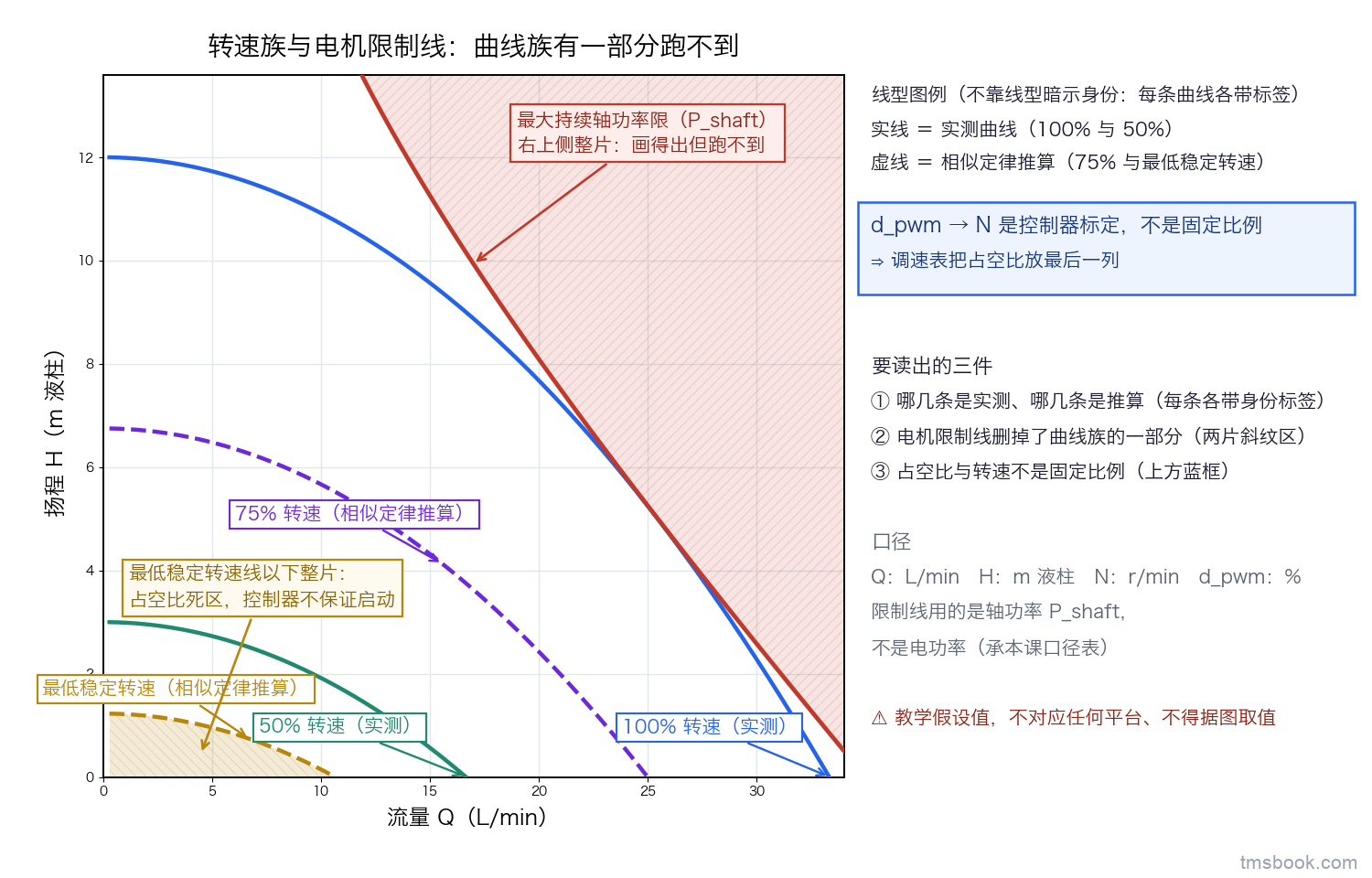

电子水泵和无刷风扇不是单转速部件，它们能被 PWM 信号连续调速，所以样本给的不是一条 H-Q，而是一族曲线——每个转速一条，转速越高整条曲线越往右上方抬。

关键是把这族曲线和控制量 PWM 占空比对应起来：占空比决定目标转速，转速决定用哪一条曲线，那条曲线和系统阻力曲线求交，才得到该占空比下的实际流量。这条对应关系是第 3 讲「按需调速」的物理基础——控制器调的是占空比，落到流体上是在转速族里换一条曲线重新求交。理解这一层，你才明白为什么调速能省功、省多少要靠相似定律算。

还要顺手记住一件事：这族曲线可以反着用。正向是由转速求流量——定占空比→定转速→选那条曲线→与系统阻力曲线求交→得流量，这是选型和标定在做的事。反向是由已知量反推流量：整车上往往装不下冷却液流量计，控制器就拿转速 + 泵进出口压差这两个已有信号，回到转速族曲线上反查出对应的流量点。同一族曲线，正着读是设计工具，反着读是车载的流量观测器。这条反用的另一条路径（由轴功率反推）和它的误差来源，在第 3 讲一并交代。

1.5 效率岛：它是什么，以及「在不在岛内」怎么判

后面几讲会反复用「效率岛」这个词，这里先把它定死，否则动手做①「标注哪个转速的工作点在效率岛内」只能靠目测，判出来的结论不可复现。

定义：把样本上效率相同的点连成一条线（等效率线），不同效率画一族，这族闭合线围出的区域就是效率岛；岛心是 BEP，越往外圈效率越低。图2 上那三圈灰色虚线就是它。

为什么两张图长得不一样：图1 只画了一条 η-Q，图2 画的是一族等效率线——两者不是矛盾，是同一件事在不同样本上的两种呈现。等效率线族是把转速族上所有效率相同的点连起来得到的（横轴 Q、纵轴 H 的平面上才画得出闭合圈）；而多数车用电子水泵的样本只给某一个转速下的单条 η-Q，这时岛在图上就退化成 Q 轴上的一段区间。⇒ 拿到样本先看它属于哪一种，判据跟着换：

• 样本给了等效率线族（或直接标了推荐工作区）：判据就是「工作点落不落在厂家指定的那一圈里」，直接读，不用自己定。
• 样本只给单条 η-Q：自己把判据落成两种等价写法之一——η(Q_op) ≥ α·η_BEP，或 Q_op ∈ [β₁, β₂]·Q_BEP。两者在同一条 η-Q 上可互换：把 α·η_BEP 这条水平线与曲线求两个交点，投到横轴上就是 β₁、β₂。

α、β 取多少，本课不给数——它是平台相关量，取决于三件事：泵型（陡曲线的离心泵与缓曲线的轴流机，同样偏离 BEP 付出的效率代价不同）· 你在意的是能耗还是可靠性（偏离 BEP 除了掉效率，还会抬高径向力与振动，可靠性口径通常比能耗口径更严）· 这一档流量在整车工况里占多少时间。拿到数的路有两条：优先用厂家在样本上标的推荐工作区；没有就自己算一次账——把候选区间边界处的 η 下降折成年电耗，看能不能被换一档泵的成本收回，收不回的那一侧就是边界。图7 为了把案例画清楚，取的是 Q ∈ [0.7, 1.2]·Q_BEP 这个示意判据，⚠ 它不是通用值，别抄。

两条使用纪律：① 判据要在常用工况点上判，不是在峰值点上判——账是按时间占比算的（这正是本课案例的教训）；② α/β 一旦定下来就写进选型输入表，和流量、扬程需求并列，⛔ 不要停留在「看着差不多在岛里」。

本讲小结：泵的四条曲线（H-Q/η-Q/P-Q/NPSHr-Q）各答一个问题，选型要四张一起看；风机曲线必须连驼峰左侧失速区一起读；样本曲线的介质/温度/转速标定条件不对齐就直接用是错的；电子泵/无刷风扇是转速族曲线，PWM 占空比→转速→选哪条曲线→求交得流量；效率岛＝等效率线族围出的区域、岛心是 BEP，样本只给单条 η-Q 时判据落成 η≥α·η_BEP 或 Q∈[β₁,β₂]·Q_BEP，α/β 按样本与账自己定并写进选型输入表。
